판금 스탬핑 가이드: 공정, 재료 및 툴링 비용

판금 스탬핑은 냉간 성형 기술을 사용하여 블랭킹 펀칭 굽힘 또는 딥 드로잉 공정을 통해 평평한 판금 코일을 매우 정확한 구성 부품으로 변환합니다. 이 성형 기술은 ±0.02mm의 높은 사이클링 속도에 대한 공차에서 작동할 수 있기 때문에 대량 생산에 중요한 역할을 하며 개념을 상용화하는 데 중요한 역할을 합니다.

핵심 답변 요약표

<인용문>

금속 스탬핑의 경우 배치 크기가 약 5,000~10,000이라는 두 가지 한계점을 초과하고 생산을 계속하기 위해 프로그레시브 다이를 활용하면 처리가 달성될 수 있습니다. 동시에 공차를 ±0.02mm 이내로 제어하고 단일 처리 주기를 1초 미만으로 줄일 수 있습니다.

<테이블 스타일="너비: 100%; 테두리 접기: 접기; 테두리 색상: #000000; 높이: 542.727px;" 테두리="1"> <머리>

평가기준

주요 엔지니어링 매개변수/업계 벤치마크

선정규칙/결정기준

<몸>

표준 공차

±0.02mm ~ ±0.05mm(DIN 6930-2 정밀 등급)

전자 커넥터 → 프로그레시브 다이; 대형 딥드로잉 엔클로저 → 트랜스퍼 다이

경제적 손익분기 거래량

5,000~10,000개(CNC/레이저 절단 대비)

<1,000개 → 레이저 벤딩; >5,000개 → 개방형 프로그레시브 다이

공구 비용 및 리드 타임

$3,000~$35,000+; 리드 타임 3~6주(T1 샘플 포함)

파일럿 실행 → 소프트 툴; 백만 스트로크 생산 → DC53 프로그레시브 다이

호환되는 재료 등급

SPCC, SUS304, Al5052-H32, C2600 황동

딥 드로잉 → SPCE; 내식성 → 304; 경량 → 5052

톤수 계산

P = L × t × τ(둘레 × 두께 × 전단강도)

기계 정격 톤수는 25%~30%의 안전 여유를 확보해야 합니다.

<인용문>

출처: DIN 6930-2: 2011에 따른 공차; JS Precision 내부 데이터(2025~2026)당 비용 및 리드 타임 업계 관행에 따른 톤수 계수는 25%~30%의 마진을 갖습니다.

부품이 스탬핑에 적합한지 평가하고 싶으십니까? JS Precision에 문의하시면 엔지니어링 팀이 24시간 이내에 무료 DFM 분석 및 예비 견적을 제공하여 빠른 결정을 내릴 수 있도록 도와드립니다.

판금 스탬핑 공정이란 무엇이며 대량 생산을 위한 규모는 어떻게 됩니까?

판금 스탬핑 공정은 높은 톤수의 기계 또는 서보 프레스로 코일 스트립을 공구강 금형에 밀어넣는 냉간 성형 방법입니다. 블랭킹, 피어싱, 성형 및 코이닝을 30-500 SPM에서 작동하는 연속 사이클로 통합하여 공차가 ±0.02mm에 이르는 부품을 생산합니다. 스탬핑은 대규모 생산 과정에서 초기 툴링 비용이 상각되어 부품 제조 비용이 원자재 시장 가치에 가깝기 때문에 대량 제조를 지배합니다.

스탬핑 역학: 기계식 프레스와 서보 프레스 사이의 선택

원동력의 선택은 제품 품질과 생산 효율성에 직접적인 영향을 미칩니다. 초보자의 경우 자세한 판금 스탬핑 가이드가 다양한 유형의 펀칭기의 기본 원리를 이해하는 데 도움이 될 수 있습니다.

• 기계식 펀치 프레스(크랭크 메커니즘): 플라이휠 에너지 저장 장치를 사용하고 고정된 펀치 길이와 높은 스트로크를 가지며 간단한 고속 펀칭 및 얕은 드로잉에 적합합니다. 문제는 하사점 유지시간이 짧다는 것이다. 이로 인해 복잡한 형상의 스프링백을 제어하기가 어렵습니다.
• 서보 펀치 프레스: 하사점 압력 유지, 스트로크 곡선 프로그래밍 및 무단계 속도 조정 기능을 갖춘 서보 모터로 구동되므로 재료의 흐름을 정확하게 제어하고 스프링백을 줄일 수 있으며 고강도 강철 및 딥 드로잉 부품에 적합합니다.
• 선정기준 : 대량생산, 구조부품, 정밀도 +/ 0.05mm 이상 - M/c펀칭으로 펀칭이면 충분합니다. 부품은 스프링백과 복잡한 성형에 대한 엄격한 제어가 필요했습니다. 서보 펀치 프레스가 더 나은 선택이 될 것입니다.

금형 가격 변동의 기술적 근원: 소재부터 강성까지

금형 가격의 중요한 차이는 몇 가지 주요 기술적 요인에서 비롯됩니다.

• 코일 두께 공차(Δt): 강철 공급업체가 공급하는 코일의 두께는 고정된 값이 아닙니다. 예를 들어 SPCC 냉간 압연 시트의 공차는 ±0.05mm이며 이는 굽힘 각도와 맞춤 간격에 영향을 미치기 위해 스탬핑 부품으로 직접 변환됩니다. 이 공차가 낮을수록 재료 비용이 더 비싸고 금형 조정이 더 어려워집니다.
• 씰 몰드 프레임은 강성이 다릅니다. 주철 몰드 프레임(HT300)은 진동 흡수력은 좋지만 강성과 피로 강도는 45# 강철 프레임만큼 좋지 않습니다. 열처리 후 45# 강철 금형 프레임은 더 큰 편심력을 견딜 수 있어 고속 스탬핑에서 정확성을 보장할 수 있지만 비용이 더 많이 듭니다.
• 스탬핑 스프링백 효과: 재료의 두께 변화와 다이 세트의 탄성 변형은 이론적으로 계산된 힘과 다른 실제 성형력을 의미할 수 있으며 예측할 수 없는 스프링백으로 이어질 수도 있습니다. 스프링백을 제어하고 좋은 품질의 부품을 만들기 위해서는 고강성 다이 세트와 재료에 대한 엄격한 공차가 필요합니다.

스트립 레이아웃: 비용 절감의 첫 번째 장애물

시트 디자인은 원자재 사용에 결정적인 영향을 미치는 동시에 스탬핑 비용 제어와 가장 직접적인 관련이 있습니다. 판금 스탬핑의 전체 과정에서

• 표준 활용률: 프로그레시브 다이 설계에서 스트립(단일 행, 이중 행, 엇갈린 행)의 부품 배열을 최적화할 때 표준 활용률을 75%-88%로 유지할 수 있습니다.
• 활용률에 영향을 미치는 요소: 부품의 기하학적 형태, 중첩 값(캐리어 폭), 피드 피치. 복잡하고 불규칙한 부품에서는 활용률이 낮은 것이 일반적입니다.
• 폐기물 없는 레이아웃 또는 폐기물이 적은 레이아웃 채택을 통해 다양한 설계 부품을 결합하거나 네스팅 기술을 통해 동일한 스트립 스탬핑에 서로 다른 부품을 구성하면 재료 활용도가 크게 향상되고 단가가 절감될 수 있습니다.

그림 1: 다이 세트와 구성요소를 보여주는 판금 스탬핑 프레스 메커니즘의 다이어그램

프로그레시브 다이 스탬핑은 트랜스퍼 및 스테이지 툴링과 비교하여 어떻게 작동합니까?

프로그레시브 다이 스탬핑은 최종 컷오프 전에 부품을 점진적으로 절단하고, 뚫고, 구부리고, 코인화하는 일련의 스테이션을 통해 연속 코일 스톡을 공급합니다. 개별 블랭크를 처리하는 단일 스테이지 또는 트랜스퍼 툴링과 달리 프로그레시브 다이는 80-300 SPM에서 작동하여 ±0.03mm 이내의 위치 공차를 달성합니다. D2 또는 텅스텐 카바이드 인서트로 구성하면 공구 수명이 일반적으로 1,000,000스트로크를 초과하므로 노동 집약적인 2차 작업이 최소화됩니다.

3가지 금형의 이송속도 차이

다양한 유형의 금형은 다양한 생산 요구 사항과 구성 요소 기능에 적합합니다. 최적의 금형을 선택하기 전에 프로그레시브 다이 스탬핑의 기본 사항을 이해해야 합니다.

무대 도구:

• 작동 원리: 한 스탬핑 사이클에서는 이러한 작업(블랭킹 펀칭 벤딩 등) 중 하나만 수행됩니다.
• 특징: 다중 프레스 또는 다중 스테이션이 필요하더라도 구조가 쉽고 다이 비용이 낮습니다(약 $2,500 정도). 따라서 효율성이 낮고 누적 위치 오류가 높습니다.
• 적용 가능한 작업: 소규모 배치 시험 생산 및 매우 단순한 형태의 부품(5000개 미만)

이전 도구:

• 작동 원리: 로봇 팔은 여러 작업을 위해 개별 판금 블랭크를 별도의 툴링 스테이션 간에 이동합니다.
• 적용 분야: 대형 부품(예: 자동차 도어 패널) 또는 딥 드로잉이 필요한 부품. 툴링은 매우 유연하지만 로봇 팔 시스템은 복잡하고 속도가 프로그레시브 다이보다 느립니다(약 15-40 SPM).
• 응용 분야: 딥 드로잉을 통한 "크고 "복잡한 모양" 부품 생산

프로그레시브 다이:

• 작동 원리: 압연 재료는 피더에 의해 다이에 공급되었습니다. 하나의 다이 내부에서 펀치, 벤드, 스트레치 등의 여러 작업이 수행되었습니다. 그런 다음 최종 항목을 스트립에서 잘라내는데 이를 분리라고 합니다.
• 특성: 매우 높은 생산 효율성(80-300 SPM), 우수한 위치 정확도(±0.03mm), 낮은 반제품 회전율. 그러나 다이 구조가 복잡하고 비용이 매우 높습니다(5,000-35,000+).
• 사용처: 중소형 정밀 부품(예: 전자 스위치 커넥터 단자 스프링 등)의 대량 생산(10,000개 이상)에 적합합니다.

블랭킹 클리어런스 계산: 단면 품질을 결정하는 황금률

펀칭 간격은 펀치와 다이 사이의 한쪽 틈으로 단면 품질, 다이 수명 및 펀칭력에 큰 영향을 미칩니다. 점진적 다이 클리어런스의 올바른 표준은 단면 품질을 효과적으로 향상시킬 수 있습니다.

<올>

계산: 일반적으로 블랭킹 클리어런스는 시트 두께 t에 비례합니다. C=(블랭킹 클리어런스) =k t 여기서 k는 계수입니다. 일반 냉간 압연강의 경우 권장 값은 5%-12% t인 경우가 많습니다. 1.0mm 두께의 SPCC 강판의 경우 한쪽 여유 공간은 블랭킹 여유 공간 0.05mm가 됩니다.

오버사이즈 클리어런스의 영향: 단면의 밝은 밴드 감소, 파손 밴드의 증가, 버 높이가 10% t보다 높고 정확도 부품이 감소합니다.

간극이 너무 작은 결과: 두 번째 전단, 두 번째 밝은 밴드, 펀칭력 및 다이 마모 증가, 다이 치핑 가능성.

더 나은 솔루션: 전문 표준(예: DIN 9866 참조)을 따르거나 특정 종류의 재료 및 두께에 대해 유한 요소 분석(FEA)을 사용하여 이상적인 틈새 값을 찾습니다.

금형 재료 구성: 표준 부품부터 고성능 코팅까지

올바른 금형 재료와 표면 처리를 선택하는 것은 금형 수명을 연장하고 제품 품질을 보장하는 데 중요합니다.

• 표준 부품 선택: 정상적인 작업 조건에서는 일반적으로 SKD11 또는 D2 금형강이 금형의 작동 부품으로 사용됩니다. 열처리 후 경도는 58-60 HRC로 증가할 수 있으며 인성과 내마모성이 우수합니다.
• 발전소 설정: 마모율이 높은 스테이션(후판 펀칭, SS 펀칭)은 DC53(높은 내마모성 및 인성) 또는 초경합금(WC-Co, 내마모성은 매우 높지만 인성은 매우 낮음)과 같은 더 높은 유형의 재료를 팁으로 사용해야 합니다.
• PVD 티타늄 코팅: 금형 표면에 PVD 코팅(TiAlN, CrN 등)을 적용하여 마찰 계수를 낮추고 표면 경도를 높이며 접착 방지 및 긁힘 방지 기능을 제공합니다. 스테인레스 스틸 및 알루미늄 합금에 스탬프를 찍는 상황에서 사용됩니다.

판금 스탬핑 재료 선택이 성형성과 공구 마모에 어떤 영향을 미치나요?

판금 스탬핑 재료 선택은 항복 강도, 연신율(A80) 및 가공 경화 지수(n 값)와 같은 물리적 특성을 통해 성형 한계, 필요한 톤수 및 다이 열화율을 결정합니다. SPCE 딥드로잉 강철(>35% 연신율)과 같은 고연성 합금은 찢어짐 없이 복잡한 드로잉을 용이하게 합니다. 반대로, 고강도 소재는 공구 마찰을 가속화하고 각 스프링백(2°~7°)을 증폭시키므로 예측 유한 요소 보상(FEA)과 특수 금형강 야금이 필요합니다.

주요 성형 매개변수: 재료의 성형 코드 해독

올바른 재료 선택을 위해서는 4가지 디자인 매개변수에 대한 명확한 개념이 있어야 합니다. 판금 스탬핑 재료 선택의 전체 절차를 위해서는 이러한 지표를 신중하게 고려하는 것도 마찬가지로 중요합니다.

<올>

항복강도(Rp): 소성 변형이 시작되는 응력입니다. 항복강도가 클수록 성형력이 커지고 스프링백이 더 심해집니다.

인장 강도(Rm): 파손 전 재료의 최대 응력으로, 펀칭력과 다이의 응력 제한에 영향을 미칩니다.

O 소성 변형률(r-값): 재료의 작용을 어느 정도 나타내는 지표입니다. 값이 클수록 재료의 인성이 높아집니다.

가공 경화 지수(n-값): 변형에 따른 재료의 강도 증가율을 나타냅니다. n 값이 클수록 균일 변형이 커집니다. 반대로 n값이 증가하면 금형 마모도 증가합니다.

4가지 기판 유형에 대한 성형 성능 및 선택 기준

<테이블 스타일="너비: 100%; 국경 붕괴: 붕괴; 테두리 색상: #000000;" border="1"> <머리>

재료

항복강도(MPa)

인장강도(MPa)

신율 A80(%)

n값

스프링백 각도

주요 애플리케이션 노트

<몸>

SPCC / 1008 냉간압연강판

140 - 280

270 - 410

> 35

~0.20

< 1.5°

성형성이 우수하고 가격이 저렴하여 일반 스탬핑에 적합합니다.

SUS304 오스테나이트계 스테인리스강

205 - 310

520 - 720

> 40

~0.45

3° - 7°

빠른 작업 경화, 높은 톤수가 필요하고 마모되기 쉽습니다.

5052-H32 알루미늄 합금

130 - 230

210 - 290

12 - 22

~0.16

< 2°

내식성이 우수하고 성형성이 적당하며 굽힘에 적합합니다.

C2600 카트리지 황동

110 - 220

330 - 480

> 46

~0.35

< 1°

연성이 뛰어나고 전기 전도성이 우수하지만 가장자리 버가 발생하기 쉽습니다.

<인용문>

출처: ASTM A1008/A1008M-21 강철, 판금, 냉간 압연, 탄소, 구조용, 고강도 저합금 및 향상된 성형성을 갖춘 고강도 저합금에 대한 표준 사양; ASM 국제 금속 핸드북, Vol. 2.

리바운드 보상: 경험에서 과학으로

스프링백은 특히 고강도강과 스테인리스강의 경우 금속 스탬핑 중에 피할 수 없는 현상입니다. 신뢰할 수 있는 판금 재료 특성 데이터는 스프링백 보상의 기초입니다.

• 스프링백 메커니즘: 구부린 후 잔류 응력의 방출이 발생하며 부품의 모양 특징은 금형의 모양에서 약간의 차이로 변경됩니다. 잔류 응력과 (영향 요인) 간의 관계는 다음과 같습니다.
• 기존 보상: '오버 벤딩' 경험에 따라 다이의 각도가 제품 요구 사항 이상으로 증가합니다. 저탄소강에 대한 과굴곡 보상은 0.5°-1.5°이고 SUS304 스테인리스강에 대한 과굴곡 보상은 3.0°-5.5°입니다.
• 피딩 방법: 유한 요소 분석(FEA) 소프트웨어를 사용하여 주로 성형 공정을 정밀하게 수치 시뮬레이션합니다. 방금 말한 분석을 바탕으로 스프링백 양을 정확하게 예측하고 금형 설계 단계에서 이를 수정합니다. 이는 시험 생산 주기를 크게 단축하고 최초 성공률을 향상시킨다는 것을 의미합니다.

그림 2: 스탬핑 재료 성형성, 항복 강도 및 공구 마모율을 분석하는 차트.

탄소강과 스테인레스강 스탬핑: 주요 엔지니어링 차이점은 무엇입니까?

탄소강과 스테인리스강 스탬핑에서 기계적 및 마모 거동은 스테인리스강의 빠른 가공 경화 속도(n-값 ~0.45 대 ~0.20)로 인해 급격히 다릅니다. 스테인레스강(SUS304)은 심각한 마손을 방지하기 위해 40%-60% 더 높은 톤수, 엄격한 간격 제어(8%-10% t) 및 PVD 코팅 카바이드 다이를 요구합니다. 탄소강(SPCC/1010)은 뛰어난 인발성, 최소한의 스프링백(<1.5°), 재연마 전 펀치 수명이 3배 더 길어 유지 관리 비용이 크게 줄어듭니다.

변형 경화 메커니즘 및 모서리 품질

스탬핑 과정에서 탄소강과 스테인레스 사이에는 큰 차이가 나타납니다. 탄소강과 스테인레스강 스탬핑 비교에서 무엇을 비교할지 알면 적절한 공정 매개변수를 선택하는 데 도움이 됩니다.

• 마르텐사이트 변태: 변형에 의한 마르텐사이트 변태는 실온에서 오스테나이트계 스테인리스강(SUS304 등) 변형 시 발생합니다. 많은 양의 오스테나이트가 마르텐사이트로 변태됩니다. 이 공정은 강철의 강도와 경도를 매우 높은 수준으로 증가시키지만 취성은 희생됩니다.
• 절단 가장자리 스테인리스강의 파괴 영역이 더 크면 탄소강보다 기계적으로 가공 경화 속도가 매우 빠릅니다. 펀칭 공정에서 스테인레스 강의 파단 영역은 더 넓고 단면 품질은 탄소강보다 낮습니다. 좋은 단면을 생성하려면 더 작은 펀칭 간격(8%-10% t)과 날카로운 다이 가장자리가 필요합니다.
• 대책: PVD 코팅 금형을 설치하여 마찰을 낮추거나 윤활제 공식을 최적화하거나 셰이빙 공정을 금형 형태로 제공하여 거친 파괴 영역을 제거합니다.

금형 마모 비교: 수명과 비용의 균형

JS 정밀에 의한 정밀 터미널 스탬핑의 실제 경험을 바탕으로 금형 수명에 대한 재료의 영향은 공정 경로를 선택하는 데 중요한 요소이며 스테인레스강으로 딥 드로잉의 어려움을 처리할 때 다이 재료를 늘리는 것이 매우 중요합니다.

• 스탬핑 SPCC 탄소강: 펀치는 D2 다이강으로 제작되었으며 연삭 주기는 약 150,000~250,000스트로크이며 수리되기 전까지 몇 주 동안 안정적으로 작동할 수 있습니다.
• SUS304 스테인리스강 스탬핑: 동일한 D2 펀치를 사용하면 스테인리스강의 경도가 높고 가공 경화율이 높아 금형 마모가 빨라 연삭 기간이 30,000~50,000 스트로크로 실제로 단축됩니다.
• 해결책: STS 금형 제작에 더 나은 재료를 사용하십시오. PVD 코팅이 적용된 DC53 또는 분말 고속도강(예: ASP23)을 사용하면 펀치 수명을 100,000스트로크 이상으로 되돌릴 수 있으며 다이 비용은 30%-50% 더 높아집니다.

스프링백 각도 보상 차이: 주요 설계 매개변수

굽힘 과정에서 두 재료의 스프링백 동작은 크게 다르므로 금형 설계에서 정밀한 보상이 이루어져야 합니다.

• 저탄소강(SPCC): 항복 강도가 낮고 탄성 계수가 낮아 스프링백이 적습니다. 벤디를 설계할 때는 0.5°-1.5°의 오버벤딩 보상만 사용해야 합니다.
• SUS304-전형적인 스테인리스강: 높은 수율과 빠른 가공 경화로 인해 심한 스프링백이 발생하므로 90°를 생산하려면 85° 또는 그보다 낮은 각도로 설계해야 할 수 있으며 이는 3.0°~5.5°의 과도한 굽힘 보상에 해당합니다.
• 수학적 중요성: 이 차이를 무시하면 부품의 각도 허용 오차가 벗어나 조립이 실패하게 됩니다. 따라서 FEA 시뮬레이션이나 경험식을 통해 정확한 Spring back량을 추정한 후 금형 설계 초기 단계에서 금형 설계 시스템에 반영하는 것이 필요하다.

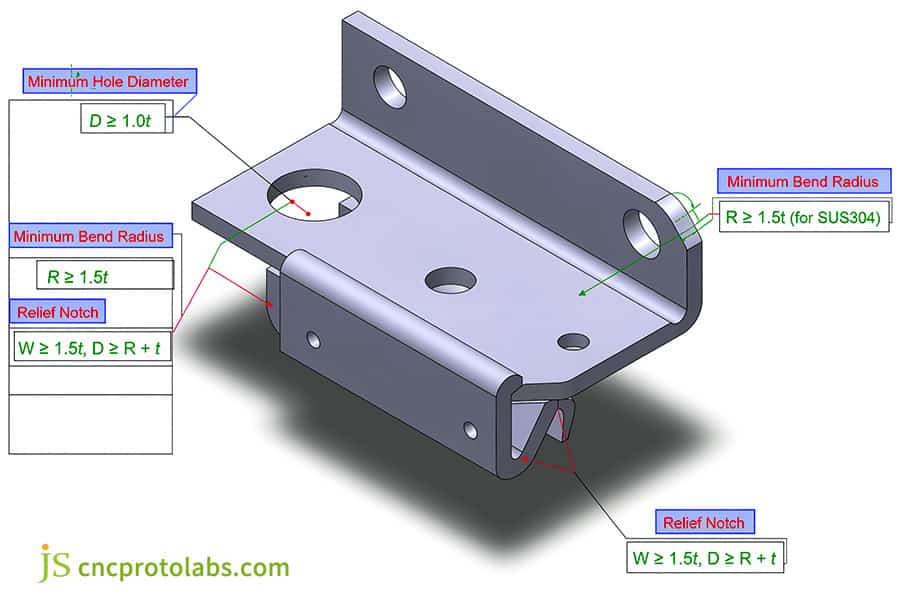

그림 3: 최소 굴곡 반경에 대한 DFM 지침을 보여주는 스탬프 브래킷의 3D 모델.

금속 스탬핑과 레이저 절단: 비용 손익분기점은 얼마입니까?

금속 스탬핑과 레이저 절단의 경제적 구분은 생산량과 툴링 상각액에 따라 결정됩니다. 레이저 절단에는 툴링 투자가 필요 없으며($0 NRE) 빠른 설정이 필요하며 1~3,000개 부품의 낮은 작업량이 지배적입니다. 그러나 프로그레시브 금속 스탬핑은 사이클 시간을 조각당 45초에서 0.3초로 단축합니다. 5,000~8,000개를 초과하는 생산량의 경우 스탬핑의 매우 낮은 단위당 처리 비용으로 다이 툴링 비용을 완전히 상각하여 상당한 복합 비용 절감 효과를 얻을 수 있습니다.

처리 주기 및 비용 구조: 효율성 격차

이 두 공정은 각 공정의 경제적 생산 범위를 정의하는 완전히 다른 비용 구조를 가지고 있습니다. 금속 스탬핑 공정과 레이저 절단을 비교할 때 두 공정의 가장 분명한 차이점은 사이클 시간입니다.

<올>

레이저 절단: 금형 비용은 없지만(NRE=0) 각 부품의 처리 시간이 높습니다. 평균 복잡성이 필요한 부품의 경우 파이버 레이저 절단을 사용하면 15~90초가 소요되며 비용은 주로 감가상각비이며 가스 비용과 처리 시간이 소요됩니다.

프로그레시브 스탬핑: 금형에 대한 초기 투자 비용은 높지만(5,000-35,000) 부품당 처리 시간은 매우 짧으며 사이클 시간은 0.2-1.5초에 불과합니다. 비용은 주로 금형 및 사용된 재료의 상환에 따라 달라집니다.

원가 손익분기점 계산: 실제 사례

구체적인 예를 들어 비용 손익분기점을 계산해 보겠습니다. 이 금속 스탬핑 비용 비교는 배치 크기가 총 비용에 미치는 결정적인 영향을 명확하게 보여줍니다.

대소문자 매개변수:

• 개당 레이저 절단 비용: $1.85
• 프로그레시브 다이 비용: $12,000
• 스탬핑 단위 처리 수수료(재료 포함): $0.18

균형 배치 포인트 계산:

부피 = 금형 비용 / (레이저 작업 단가 - 스탬핑 단가) = 12,000 / (1.85 - $0.18) ≒ 7,185개

즉, 주문 수량이 7,185개를 초과하면 스탬핑 총 비용이 레이저 절단 비용보다 낮아집니다. 그 후, 스탬핑을 통해 추가로 생산된 각 조각에 대해 1.67이 절약됩니다. 100,000개 주문 시 스탬핑을 사용하면 레이저 절단에 비해 150,000개 이상을 절약할 수 있습니다.

가장자리 형태의 차이: 기능성과 미학

비용 외에도 후속 프로세스와 성능에 영향을 미치는 두 프로세스의 가장자리 조건으로 인한 차이도 있습니다.

• 레이저 절단 가장자리: 50~150m의 열 영향 구역(HAZ)이 생성됩니다. 이로 인해 재료의 미세 구조와 경도가 변경됩니다. 용접되거나 동적 하중을 받는 구성 요소의 경우 HAZ는 파손으로 이어지는 약점이 될 수 있습니다. 또한 가장자리에는 슬래그가 포함되어 있어 두 번째 작업인 연삭이 필요합니다.
• 스탬핑 가장자리: 밝은 밴드, 파손 밴드 및 미세 버가 포함됩니다. 밝은 띠는 평탄도가 뛰어나 결합면이 바람직합니다. 버가 있음에도 불구하고 다이 클리어런스를 제어하고 적시에 가공함으로써 0.03mm 이내의 높이 제어가 가능하므로 2차 트리밍이 필요하지 않은 경우가 많습니다.

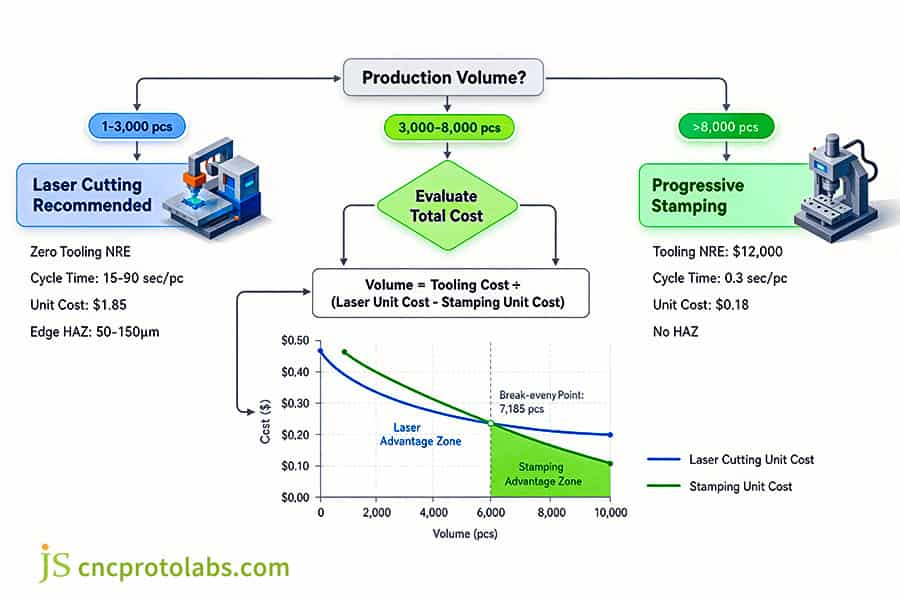

그림 4: 프로그레시브 스탬핑과 레이저 절단량을 비교한 흐름도 및 비용 차트.

최소 굴곡 반경 및 시트 두께에 대한 키 스탬핑 DFM 지침은 무엇입니까?

판금 스탬핑의 최소 굽힘 반경과 두께는 얼마입니까? 최소 시트 두께는 일반적으로 정밀 마이크로 스탬핑의 경우 0.1mm부터 구조용 브래킷의 경우 6.0mm까지입니다. 내부 굴곡 반경(R)은 인장 외부 섬유 미세 균열 및 과도한 펀치 마모를 방지하기 위해 연성 금속(SPCC/5052)의 경우 1.0X t, 고강도 강철 및 SUS304의 경우 1.5x-2.0xt 미만으로 떨어지면 안 됩니다.

펀칭을 위한 최소 구멍 직경 및 구멍 가장자리 거리: "부풀어오르는 현상"과 변형을 방지합니다.

잘못된 펀칭 설계로 인해 구멍 주변의 재료가 변형되어 부품의 치수가 왜곡될 수 있습니다. '판금 스탬핑의 최소 굽힘 반경과 두께는 얼마입니까?'와 같은 질문에 답할 때 ' 펀칭 과정도 고려해야 합니다.

• 펀치의 최소 직경: 펀치의 강도를 유지하기 위해 펀치 직경 D가 너무 작을 수 없습니다. 일반 강철의 경우 SPCC, D ≥ 1.0 t를 말합니다. SUS304(스테인리스강종)의 경우 고강도를 고려하면 D≥1.2t입니다.
• 최소 구멍 가장자리 거리: 구멍 중심에서 부품 가장자리까지의 거리 L은 펀칭 중에 가장자리 재료가 압착되는 것을 방지할 수 있을 만큼 충분히 커야 합니다. 일반적으로 최소 구멍 가장자리 거리는 L ≥ 2.0 t입니다.
• 구멍 간격: 펀칭하는 동안 두 구멍 사이의 재료가 과도하게 변형되는 것을 방지하기 위해 두 개의 인접한 구멍 사이의 구멍 간격(구멍 가장자리에서 가장자리까지)은 일반적으로 2.0t보다 큽니다.

굽힘 압력 완화 홈 디자인: 모서리 찢어짐 방지

구부러진 부품의 가장자리 근처 영역을 적절하게 설계하지 않으면 모서리에 큰 응력 집중이 발생하여 찢어질 수 있습니다.

• 문제: 벤딩 라인이 부품의 모서리와 교차하면 벤딩 과정에서 소재가 늘어나 모서리에 흐르는 소재가 없어 균열이 발생하기 매우 쉽습니다.
• 해결책: 굴곡선 끝에 릴리프 컷을 디자인합니다.
• 슬롯 너비(W): 플레이트 두께의 최소 1.5배, 즉 W ≥ 1.5 xt.
• 홈 깊이(D): 적어도 굴곡부 내부 반경 R에 플레이트 두께 t를 더한 값, 즉 D ≥ R + t와 같습니다.
• 설계 원칙: 압력 완화 홈의 뿌리 부분이 뾰족하지 않고 둥글게 되어 응력을 더욱 분산시킬 수 있습니다.

금형 원가 절감 설계 : 단순화된 구조와 통일된 방향

다이 비용은 스탬핑 프로젝트에서 주요 비용 중 하나입니다. 왜냐하면 이러한 비용은 부품 설계 변경을 최소화함으로써 상당히 절약될 수 있기 때문입니다. 굽힘 반경과 K-계수 법칙을 사용하면 초기 설계 단계에서 재작업이 최소화됩니다.

• 굽힘 방향 표준화: 부품 설계 시 측면 슬라이더(캠 슬라이드)의 복잡한 사용을 방지하기 위해 모든 굽힘 방향을 표준화합니다. 금형 구조를 단순화하고 비용과 불량률을 줄입니다.
• 측면 동작 제거: 측면 슬라이더 시스템은 금형을 복잡하게 만들고 유지 관리를 더욱 어렵게 만듭니다. 가능한 경우 부품 디자인을 수정하여 슬라이더 동작을 제거합니다(예: 측면 구멍을 수직 펀치로 교체).
• 표준화된 설계 사용: 모든 설계 금형 부품(금형 베이스 가이드 펀치)은 금형 제조 주기와 비용을 줄이기 위해 맞춤 설계를 피해야 합니다.

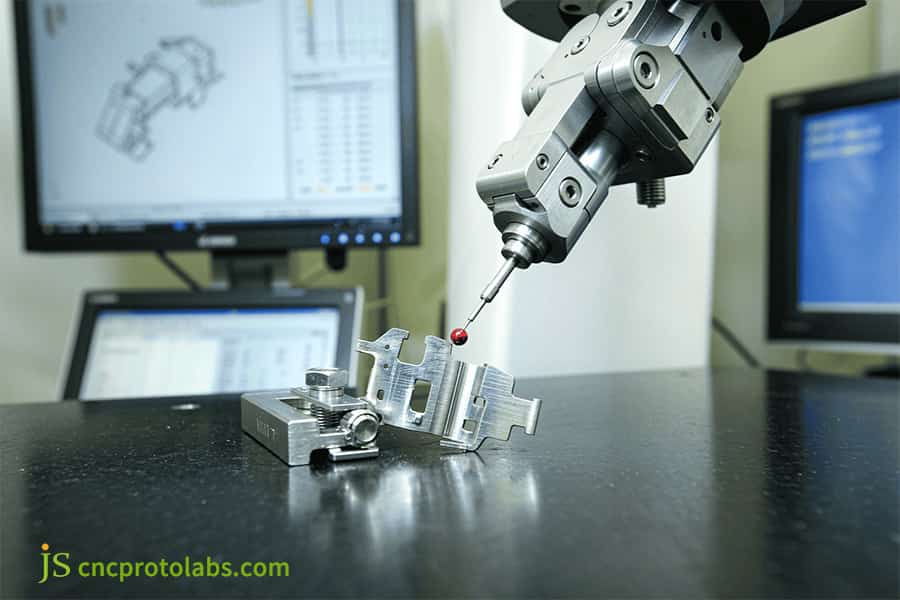

그림 5: 공장에서 정밀 스탬프 금속 브래킷 부품을 검사하는 CMM 기계.

금속 스탬핑 툴링 비용은 얼마이며 프레스 톤수는 어떻게 계산됩니까?

금속 스탬핑 툴링 비용은 부품 복잡성과 생산량에 따라 크게 다릅니다. 프로그레시브 스탬핑 다이의 범위는 소형 4-스테이션 도구의 경우 5,000개에서 복잡한 멀티 액션 자동차 툴링의 경우 최대 35,000개 이상이며, 일반적인 리드 타임은 T1 파일럿 샘플링을 포함하여 4~7주입니다. 톤수 요건은 P = L × t × τ(두께 × 전단 강도)를 사용하여 계산되며, 프레스 정지 및 다이 파손을 방지하기 위해 25% 안전 버퍼를 추가합니다.

Tooling NRE(Tooling New Revenue) 분석

비용을 어느 부분에 넣어야 하는지에 대한 지식이 있으면 공급업체와의 기술 및 적절한 비용 협상에 도움이 됩니다. 금속 스탬핑 도구 비용 분석은 구매 역할이 올바른 예산을 준비하는 데 도움이 될 수 있습니다.

• 금형 베이스 및 가이드 기둥/슬리브(표준 부품): 전체의 20%-25%를 차지하며, 금형 크기 및 정밀도 요구 사항에 따라 상대적으로 상당한 고정 비용이 듭니다.
• 절삭날 및 금형 코어 형성 부품: 15%-20%를 차지하며 비용 변동률의 핵심이며 사용되는 금형강 등급(D2 DC53 초경합금)에 따라 다릅니다.
• 와이어 EDM 및 CNC 가공: 총 비용의 35%-45%를 차지하며 금형 제조에서 가장 큰 비용 항목입니다. 이는 금형의 복잡성, 정밀도, 가공시간과 밀접한 관련이 있습니다.
• 피터 조립, 연삭 및 시험 성형(T1-T3 시험 성형 시간): 총 비용의 15%-20%, 가장 크고 모든 금형 수명이 체결에 필수적입니다. 경험이 많을수록 피팅 주기가 빨라지고 품질이 높아집니다.

총 스탬핑 톤수에 대한 계산 논리 및 안전계수

필요한 프레스 톤수를 정확하게 계산하는 것은 프레스 과부하 손상과 다이 파손을 방지하기 위한 전제 조건입니다. "프로그레시브 다이 툴링 비용은 얼마이며 일반적인 리드 타임은 얼마입니까?"라는 질문과 관련하여 톤수 계산은 다이 설계의 규모와 비용에 직접적인 영향을 미칩니다.

• 펀칭에 대한 전단력 공식: F = L × t × τ
• F: 절삭력(단위: 뉴턴 N)
• L: 블랭킹 프로파일의 둘레(단위: 밀리미터 mm)
• t: 시트 두께(단위: 밀리미터 mm)
• τ: 재료의 전단 강도(단위: 메가파스칼, MPa), 일반적으로 인장 강도의 0.8배
• 총 톤수 설정: 이론적 펀칭력을 계산한 후 언로드 힘, 배출력, 클램핑 힘 및 가능한 중심에서 벗어난 하중도 고려해야 합니다. 총 톤수 = F × 1.3(안전계수). 25%-30%의 안전 마진은 재료 두께 변동, 다이 덜링 등으로 인한 순간적인 과부하를 방지합니다.

금형 연삭 및 유지관리 주기: 정밀도 유지를 위한 생명선

<테이블 스타일="너비: 100%; 테두리 접기: 접기; 테두리 색상: #000000;" 테두리="1"> <머리>

금형 유형

기대 수명(스트로크)

재료

일반적인 가격대

재연마 사이클

<몸>

소프트/프로토타입 도구

1,000 - 5,000

알루미늄/연강

$2,500 - $5,000

해당 없음

프로덕션 강화 도구

500,000 - 1,000,000

SKD11 / D2(58-60HRC)

$8,000 - $20,000

10만~20만 스트로크마다

고수명 초경 공구

2,000,000 - 5,000,000+

텅스텐 카바이드(WC-Co)

$20,000 - $35,000+

300,000~500,000타마다

<인용문>

출처: ISO 4957:2018에 따른 공구강 등급; JS Precision 생산 로그당 재분쇄 간격(2025~2026).

금형의 연삭 및 유지 관리는 부품 정밀도와 금형 수명에 매우 중요합니다. 각 연삭에는 다시 날카롭게 만들기 위해 절삭날의 약 0.02-0.05mm 정도의 미세 연삭만 필요하기 때문입니다. 연삭 시기는 금형 설계 품질 및 재료 품질과 직결되며, 명확한 스탬핑 툴링 비용 조건을 통해 기업은 자연스럽게 금형 투자 및 유지 관리 예산을 계획할 수 있습니다.

ISO 9001 및 IATF 16949 스탬핑 인증은 어떻게 부품 품질을 보장합니까?

ISO 9001 및 IATF 16949 스탬핑 프로토콜은 구조화된 APQP, PPAP 레벨 3 문서 제출 및 실시간 SPC(통계적 프로세스 제어)를 통해 대량 생산 실행 전반에 걸쳐 무결점 일관성을 보장합니다. 인증된 스탬핑 서비스 시설은 자동화된 비전 검사, 광학 비접촉 프로파일 프로젝터 및 지속적인 Cpk 모니터링(Cpk ≥ 1.67)을 배치하여 코일 두께 변화, 버 축적 및 도구 미세 마모로 인한 치수 드리프트를 제거합니다.

품질 문서화 및 공정 관리: 출처에서 배송까지 추적성

훌륭한 판금 스탬핑 공급업체가 되려면 공급업체가 우수한 품질 관리 시스템을 갖추고 있어야 합니다. 우수한 품질 관리 시스템을 갖춘 신뢰할 수 있는 판금 스탬핑 서비스 공급업체를 선택하는 것이 결국 안정적인 부품을 확보하는 열쇠입니다.

APQP(고급 제품 품질 계획): 공급업체와 고객이 협력하여 품질 계획을 수립하고 위험 지점을 식별하며 프로젝트 초기에 예방 조치를 고안합니다.

생산 부품 승인 프로세스(PPAP): 첫 번째 샘플 생산 후 공급업체는 다음을 포함하는 PPAP 레벨 3 문서 패키지를 제출합니다.

• 디자인 기록
• 프로세스 흐름도
• 프로세스 실패 모드 및 영향 분석(PFMEA)
• 제어 계획
• 실물 크기 측정 결과(FAI)
• 재료/성능 테스트 결과
• 초기 공정 능력 연구(Ppk/Cpk)

프로세스 제어: 초도품 검사(FAI) 및 순찰 검사를 통해 생산 프로세스가 제어되고 모든 검사 기록과 자재 배치 정보가 추적 가능하도록 보장됩니다.

통계적 프로세스 제어(SPC): 데이터가 말하게 하세요

SPC는 결함 예방 및 개선에 있어 가장 효과적인 도구 및 방법 중 하나입니다. 맞춤형 정밀 제조 공정을 수행할 수 있는 공급업체는 공정 내 SPC를 구현하여 주요 치수를 모니터링하고 공정을 지속적으로 안정적인 상태로 만들 수 있습니다.

• Cpk(프로세스 능력 지수): 사양의 허용 오차 내에서 프로세스의 능력을 나타냅니다. Cpk 값이 높을수록 공정 변동이 좁아지고 공정이 더욱 안정적입니다.
• 최소 표준 요구사항: 중요 치수 Cpk 목표값 ≥ 1.33.
• 높은 요구 기준: 자동차, 의료 산업의 경우 "안전/중요 특성"(예: 단자 접촉력)에 대해 ≥ 1.67의 Cpk가 필요합니다.
• 버 높이 제어: 버 높이(일반적으로 0.03mm 미만으로 제어)를 정기적으로 모니터링하면 금형 마모 추세가 부품 기능에 영향을 미치기 전에 조기에 식별하고 서비스할 수 있습니다.

프로젝트 사례: 문제점 해결부터 비용 최적화까지

JS정밀은 산업용 센서 제조업체에 스탬핑 서비스를 제공한 실무 경험을 바탕으로 문제를 체계적으로 해결하는 것이 공급업체의 가치를 입증하는 핵심입니다.

원래 문제점

고객은 CNC 펀칭기를 사용하여 SUS304(두께 0.40mm) 센서 하우징을 형성하기 위해 재료를 펀칭하고 구부려 왔습니다. 개당 가공비는 최대 1.65달러에 이르고, 각도 공차는 ±1.5° 범위로 다르며, 조립 불량률은 8.5%이다.

해결책

JS 정밀 엔지니어링팀은 내마모성을 높이기 위해 TD(Thermal Diffusion) 표면 코팅을 적용한 금형 소재로 DC53 금형강을 선택했습니다. 스프링백을 정확하게 제어하기 위해 중요한 굽힘 작업에 추가적인 미세 조정 굽힘 공정이 도입되었습니다.

정량적 결과

• 치수 공차는 ±0.025mm 이내로 안정적입니다.
• 조립 불량률이 8.5%에서 0.15%로 감소했습니다.
• 개당 처리 수수료가 1.65에서 0.14로 감소했습니다.
• 12,000개 생산 시 고객은 금형 비용을 모두 회수합니다.

이 사례는 전문적인 금형 설계와 프로세스 최적화가 어떻게 품질 문제를 동시에 해결하고 상당한 비용 절감을 달성할 수 있는지를 명확하게 보여줍니다.

신뢰할 수 있는 스탬핑 파트너를 찾고 있다면 언제든지 JS Precision에 도면을 보내주세요. 금형 설계부터 양산까지 원스톱 서비스를 제공하여 품질과 비용의 최적의 균형을 보장하겠습니다.

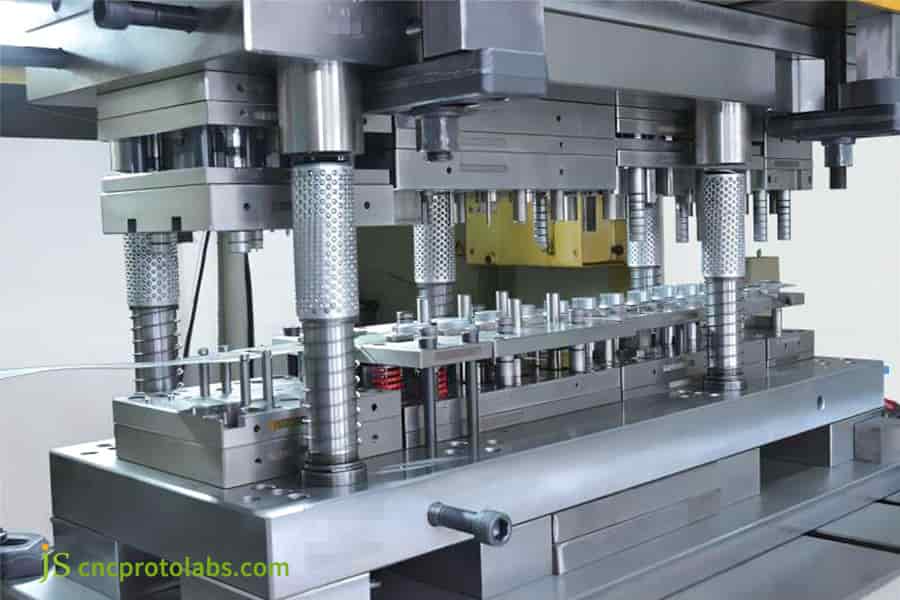

그림 6: 대량 생산을 위한 툴링을 갖춘 프로그레시브 다이 스탬핑 프레스 기계.

FAQ

Q1: 판금 스탬핑은 어떤 용도로 사용되나요?

벤딩/플랜징 이는 판금 스탬핑을 통해 고정밀 및 복잡한 3차원 하드웨어 부품을 대량 생산하는 데 가장 많이 적용됩니다. 주요 응용 분야로는 자동차 구조용 브라켓, 파워 배터리의 구리 버스바, 전자 차폐 커버, 비행기 래치, 의료기기 뱀파이어 등이 있습니다. 30-500 SPM의 스탬핑 주기로 가장 중요한 공차를 ±0.02mm 미만으로 안정화합니다.

Q2: 판금 스탬핑의 최소 굽힘 반경(시트 두께와 관련될 수 있음)은 얼마입니까?

금속 압착에 일반적으로 사용되는 스탬핑 플레이트의 두께는 0.1mm에서 6.0mm입니다. 재료 신장 시 최소 굽힘 내부 반경: 5052 알루미늄 또는 SPCC 냉간 압연강판의 우수한 가소성, 최소 굽힘 반경은 1.0t로 설정할 수 있습니다. 고강도 또는 가공경화성 소재(예: SUS304 소재)의 경우 굴곡 반경을 1.5~2.0t로 설정하여 외부 표면의 균열을 줄여야 합니다.

Q3: 판금 스탬핑과 CNC 가공: 부품 10,000개에 어떤 것이 더 비용 효율적인가요?

생산 수요가 약 10,000개라면 판금 스탬핑이 CNC 가공보다 훨씬 저렴합니다. CNC 생산 공정에는 초기 금형 제작 비용이 포함되어 있지 않지만, 개당 최소 절단 시간이 몇 분에서 수십 분에 걸쳐 비교적 높기 때문에 단가가 높습니다. 스탬핑 생산에는 5000-15000개 사이의 비용이 드는 금형이 필요합니다. 그러나 조각당 스탬핑 시간은 약 1초에 불과합니다. 5000개를 초과한 후에는 스탬핑 부품당 상각 비용이 CNC 가공에 비해 60% 이상 낮을 수 있음을 알 수 있습니다.

Q4: 프로그레시브 다이 스탬핑과 트랜스퍼 다이: 무엇을 선택해야 하나요?

연간 수요가 20,000개 이상인 중소형 하드웨어 부품의 경우 연속 스트립이 있는 제품의 흐름을 사용하고 80-300 SPM의 출력을 사용하는 프로그레시브 다이를 사용하는 것이 좋습니다. 부품 크기에 대해 딥 드로잉 또는 불규칙한 모양(폐쇄 섹션) 튜브, 전송 다이를 선택해야 하며 자동화된 로봇을 사용하여 여러 개의 독립적인 다이 세트 간에 개별 시트를 전송해야 합니다.

Q5: 프로그레시브 다이 툴링 비용은 얼마이며, 이를 수행하는 데 시간이 얼마나 걸리나요?

프로그레시브 다이 세트의 가격은 약 4,500(소형 3-4 스테이션 다이) ~ 35,000+(정밀 자동차 등급 멀티 스테이션 카바이드 다이)이며 DFM 분석, 3D 다이 설계, 와이어 EDM 및 CNC 기계 절단, 다이 조립 및 맞춤, 전체 크기 검사 및 첫 번째 부품 검증을 포함하여 일반적인 배송 주기는 4~7주입니다.

Q6: 재료 선택이 금속 스탬핑의 전체 비용에 어떤 영향을 미치나요?

재료는 조달 비용, 폐기율, 금형 마모 및 유지 관리 빈도에 직접적인 영향을 미칩니다. SUS304와 같은 고장력 합금은 SPCC 탄소강에 비해 금형 절삭날 마모가 3~5배 더 심하여 고가의 금형강(예: DC53) 사용이 늘어나고 연삭 공정이 더 자주 발생합니다. 또한 스트립 레이아웃 디자인에 따라 원자재 사용이 결정됩니다. 원자재 구입 비용 외에 열악한 레이아웃 설계로 인해 자재 낭비가 15~25% 발생합니다.

Q7: JS Precision에서는 맞춤형 판금 스탬핑과 관련하여 어떤 QA 문서를 제공하나요?

JS Precision은 모든 맞춤형 스탬프 부품에 대한 완벽한 배송 품질 문서를 제공합니다. 표준 배송에는 전체 크기 초도품 검사 보고서, 원자재 3.1 품질 보증 인증서, 전기도금 염수 분무 테스트 데이터 및 RoHS/REACH 보고서가 포함됩니다. 자동차 및 의료 등급 주문에는 PFMEA, 제어 계획 및 Cpk 프로세스 능력 테스트 데이터를 포함한 PPAP 레벨 3 문서 패키지가 포함됩니다.

Q8: 비용이 많이 드는 고급 하드 툴링 없이도 프로토타입을 스탬핑할 수 있나요?

예, 프로토타입 검증이나 소규모 배치 시험 생산(100개 ~ 2,000개)의 경우 값비싼 점진적 경화 강철 다이를 구입할 필요가 없습니다. 엔지니어링 사이클에서는 국내 단순 소프트 다이, 범용 퀵 체인지 다이 기반 또는 CNC 벤딩과 통합된 레이저 사전 블랭킹이 자주 활용되었습니다.15 이 방법을 사용하면 10~14일 작업에서 샘플의 다이 초기 비용을 65~80%15 절감할 수 있습니다.

요약

시제품 제작에서 대량 생산 스탬핑으로 전환하는 것이 단가 절감의 핵심 경로입니다. DFM 규칙을 엄격히 준수하고 합리적인 간격과 내부 반경을 설정하고 이를 재료 선택과 결합하면 공차를 ±0.02mm 이내로 안정화할 수 있습니다. 톤수 계산 및 금형 유지 관리 계획을 활용하여 5,000개 이상의 생산 실행 전반에 걸쳐 NRE 비용을 상각하여 낮은 단가, 높은 주기 시간 및 무결점 납품을 달성할 수 있습니다.

부품 구조를 최적화하고 금형 예산을 확보할 준비가 되셨나요? JS Precision 스탬핑 서비스를 활용하여 3D CAD에서 대량 생산으로 바로 전환하세요. 우리 엔지니어링 팀은 24시간 이내에 DFM 분석, 레이아웃 활용 평가 및 금형 상환 계산을 제공합니다. 지금 JS Precision에 문의하여 수석 엔지니어와 일대일로 소통하고 예산을 관리하면서 일관성 있는 대량 생산을 보장하세요.
