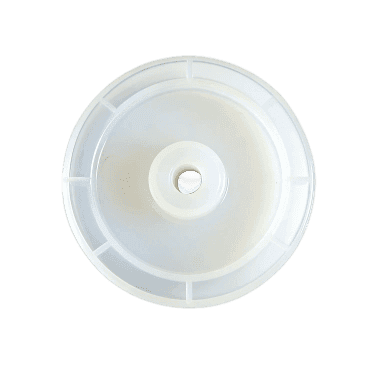

플라스틱 위의 플라스틱
대량 제조에 필수적인 이 프로세스는 정밀하게 설계된 강철 또는 알루미늄 사출 금형을 활용하여 일관된 정확도로 복잡하고 반복 가능한 부품을 생산합니다.
- 알루미늄 및 강철 사출 금형
- 복잡한 부품 형상을 가능하게 합니다.
- 확장 가능한 생산에 최적화됨
맞춤형 오버몰딩 서비스
JS Precision은 향상된 접지력, 밀봉 및 내구성을 위해 부드러운 재료를 단단한 기판에 접착하는 전문 맞춤형 오버몰딩 서비스를 제공합니다. 도구 핸들, 전자 제품 및 의료 기기에 이상적입니다.
- 신속한 견적 및 평가: 15~45일 내에 DFM 분석 및 견적을 받아보세요.
- 다중 재료 전문성: 투샷 성형을 통해 7.2 MPa 강도의 강력한 접착력.
- 정밀 금형 지원: ±0.025mm 공차 제어를 통한 전체 엔지니어링.
- 비용 효율성: 30~60초의 빠른 대용량 사이클로 조립 시간이 단축됩니다.
지금 디자인을 업로드하고 즉시 견적을 받아보세요!
즉각적인 가격 책정, 프로젝트 리드 타임 및 DFM 피드백 받기
단계 | STP | SLDPRT | STL | DXF | IPT | X_T | X_B | 3DXML | 캣파트 | PRT | 토 | 3MF | JT 파일
모든 업로드는 안전하고 기밀로 유지됩니다
세계에서 가장 성공적인 기업의 엔지니어와 구매 리더들의 신뢰를 받고 있습니다.
15세 이상오버몰딩 기간
180,000+정밀 오버몰딩 제공
800+글로벌 클라이언트 서비스
99.5%정시 배송
ISO9001:2015 인증
신뢰받는 사람수많은 회사
JS Precision은 전 세계 1,000개 이상의 고객을 위해 300,000개가 넘는 고유 부품을 생산하여 맞춤형 프로젝트를 개념에서 현실로 구현하는 데 도움을 주었습니다.

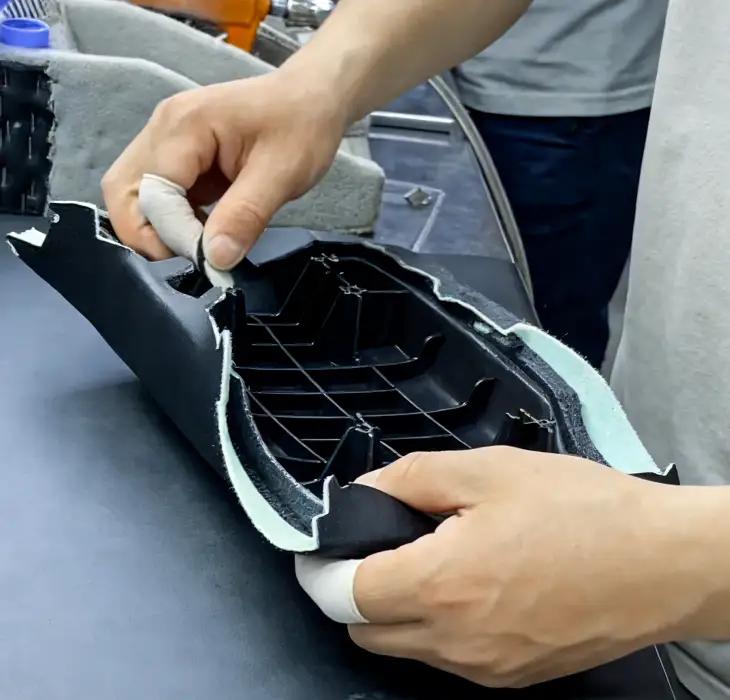

무엇입니까?오버몰딩?
오버몰딩은 고급 다중 재료 사출 성형 공정입니다. 이는 TPE 또는 실리콘과 같은 부드럽고 유연한 소재를 PC 또는 ABS와 같은 견고한 열가소성 기판 위에 영구적으로 융합하여 단일 통합 구성 요소를 만듭니다. 이 기술은 경질 플라스틱의 구조적 강도와 연질 엘라스토머의 향상된 기능성을 결합합니다.
주요 장점
오버몰딩의 주요 장점으로는 우수한 제품 내구성, 개선된 인체공학적 그립, 효과적인 환경 밀봉, 부품 수 감소를 통한 간소화된 조립 등이 있습니다. 자동차, 의료기기, 가전제품 등 산업 전반에 걸쳐 향상된 사용자 상호 작용, 보호 및 미적 품질을 요구하는 애플리케이션에 필수적입니다.
당사의 오버몰딩 전문성
JS Precision에서는 맞춤형 플라스틱 오버몰딩 및 투샷 성형을 전문으로 합니다. 우리는 프로토타입 제작에서 대량 제조에 이르기까지 견고한 재료 결합, 높은 치수 정확도 및 일관된 생산 품질을 제공합니다.
오버몰딩으로 부품을 최적화할 준비가 되셨나요?
맞춤형 견적 받기오버몰딩 공정

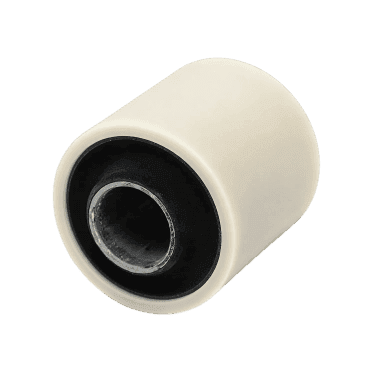

플라스틱 위에 고무
이 기술은 고무를 플라스틱 기판에 접착하고 부드러운 터치 표면, 인체공학적 그립 및 다중 재료 디자인을 통합하여 제품 성능과 미적 특성을 향상시킵니다.
- 내구성 및 제품 수명 증가
- 원활한 다중 재료 융합
- 다양한 색상과 질감 마감 제공

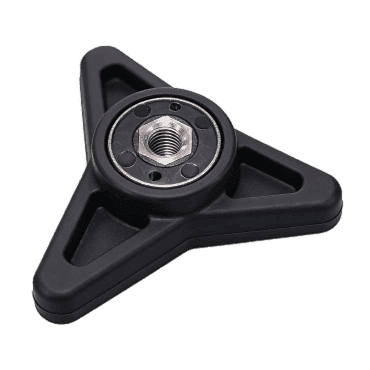

금속 위에 플라스틱
인서트 몰딩은 제조 중에 금속 부품을 플라스틱 내에 캡슐화하여 조립 무결성을 강화하고 후처리 단계를 줄여 생산을 간소화합니다.
- 2차 조립 작업 최소화
- 구조적 신뢰성 향상
- 전체 제조 비용 절감

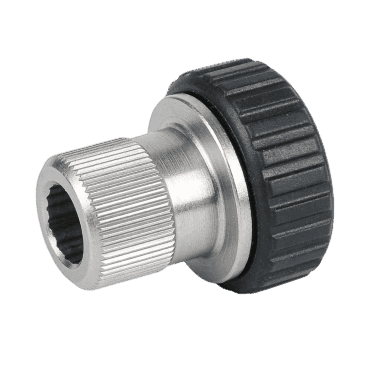

금속 위에 고무
오버몰딩을 통해 고무와 금속 인서트를 결합하면 충격 흡수, 그립 안정성, 중요 부품의 환경 밀봉과 같은 기능적 특성이 향상됩니다.
- 추가 조립 단계 제거
- 부품 탄력성 및 수명 향상
- 총 생산 비용 절감
오버몰딩 툴링 솔루션
프로토타이핑
신속한 툴링
고품질 프로토타입 툴링을 통해 신속한 설계 검증을 달성하세요. 당사의 신속한 사출 성형 서비스는 효과적인 테스트 및 시장 피드백을 위해 샷 수명이 1,000~5,000회인 내구성 있는 강철 금형을 활용하여 며칠 만에 기능적 프로토타입을 제공합니다. 일반적인 리드타임은 2주입니다.
자세히 알아보기생산
생산 툴링
대량 생산을 위해 설계된 당사의 생산 금형은 최대의 내구성과 수명을 위해 고강도 공구강으로 제작되었습니다. 10,000회 이상의 샷을 견딜 수 있는 이 정밀 금형은 일관된 고품질 플라스틱 부품의 대규모 생산을 지원하며 일반적으로 3주 이내에 완성된 툴링이 제공됩니다.

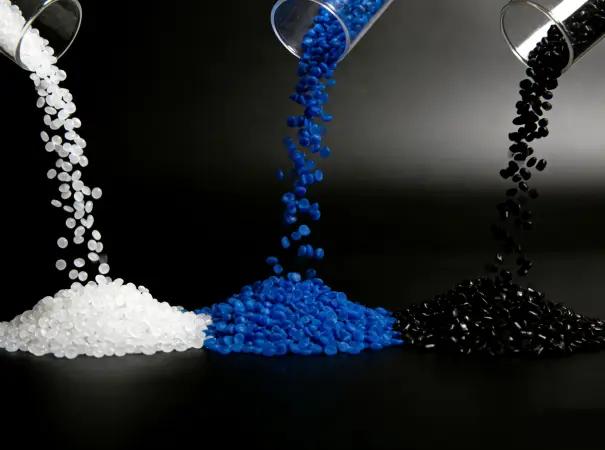

견적 받기오버몰딩 기술을 위한 재료 조합
고급 오버몰딩 공정은 특수 폴리머와 기판을 융합하여 우수한 복합 재료 시스템을 만듭니다. 이러한 조합은 산업 전반에 걸쳐 중요한 응용 분야에 대한 향상된 속성을 갖춘 통합 구성 요소를 생성합니다.
기능적 시너지
2차 접착제 없이 강력한 분자 결합을 생성합니다. PP와 SEBS 기반 TPE를 결합하면 내구성이 뛰어난 인터록이 형성되어 내화학성과 25kGy를 초과하는 감마 멸균을 견딜 수 있어 의료 기기 그립 및 씰에 이상적입니다.
| 기판 | 오버몰드 재료 | 주요 애플리케이션 | 규정 준수 표준 |
|---|---|---|---|
| PP | TPE, SEBS | 의료 도구 그립, 씰 | ISO 10993, FDA 21 CFR |
| ABS | TPU | 웨어러블 밴드, 보호 케이스 | RoHS, IEC 60529 |
| PC | 액체 실리콘 고무 | 광학 부품, 자동차 스위치 | IATF 16949, LFGB |
| 나일론(PA6/66) | TPV | 유체 커넥터, 케이블 글랜드 | UL94 V-0, SAE J2640 |
| PBT | 강화 TPE | 전동 공구 하우징, 커넥터 | IEC 60695, UL 746C |
| 금속 삽입물 | TPU, TPE | 수술용 핸들, 완충 마운트 | ISO 2768, ASTM D638 |
| 엿보기 | 고성능 엘라스토머 | 항공우주 씰, 반도체 부품 | ASTM D2000, AS9100D |
| PLA | 바이오 기반 TPE | 퇴비화 가능한 포장재, 식기류 | EN 13432, ASTM D6400 |
성능 향상
열악한 운영 환경을 위한 엔지니어 솔루션. 나일론(PA6/PA66)과 가교된 TPV의 융합은 오일, 연료 및 마모에 대한 탁월한 저항성을 제공하며 자동차 씰 및 산업용 부품에 적합한 낮은 마찰 계수를 특징으로 합니다.
지속 가능한 혁신
차세대 친환경 제품을 개발합니다. 바이오 기반 TPE와 PLA 기질을 융합하면 탄소 배출을 50% 이상 줄일 수 있는 인증된 퇴비화 솔루션이 생성되어 지속 가능한 포장 및 소비재에 대한 국제 표준을 충족합니다.
JS Precision의 오버몰딩 마감재
당사의 사출 성형 서비스는 광학 등급 다이아몬드 광택(SPI A-1)부터 균일한 기술 석재 마감(SPI D-3)에 이르기까지 SPI 표면 마감 표준의 전체 스펙트럼을 제공합니다. 이 포괄적인 범위는 다양한 오버몰딩 응용 분야에 대한 부품 미학과 기능성에 대한 정밀한 제어를 보장합니다.
사용 가능한 마감:
- SPI A-1, SPI A-2, SPI A-3
- SPI B-1, SPI B-2, SPI B-3
- SPI C-1, SPI C-2, SPI C-3
- SPI D-1, SPI D-2, SPI D-3
이 표준 마감은 추가 질감이나 광택 처리를 적용하지 않고 정밀 도구에서 직접 기준 표면 상태를 나타냅니다. 이는 특정 표면 특성이 중요하지 않은 비가시적 구성요소 또는 기능적 인터페이스에 적합한 비용 효율적인 솔루션을 제공합니다.

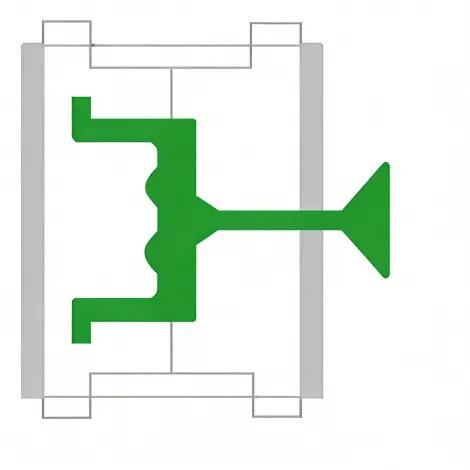

JS 정밀 오버몰딩 기능
JS Precision은 향상된 기능성과 내구성을 갖춘 통합 다중 재료 부품을 제조하기 위한 전문적인 오버몰딩 서비스를 제공합니다. 당사의 맞춤형 오버몰딩 사출 성형 공정은 서로 다른 재료를 통합된 부품으로 결합하여 다양한 산업 분야의 까다로운 응용 분야에 탁월한 제품 성능과 일관된 품질을 제공합니다.
| 사양 | 설명 |
|---|---|
| 최대 부품 치수 | 220×420×120mm 8.66 × 16.54 × 4.72인치 |
| 최소 부품 치수 | 2×2×2mm 0.06 × 0.06 × 0.06인치 |
| 기판 두께 범위 | 0.4~4.0mm 0.016~0.157인치 |
| 공차 | ±0.02mm ±0.0008인치 |
| 최소 가장자리 반경 | 0.08mm 0.0031인치 |
| 최대 언더컷 깊이 | 분할선에서 120mm 분할선으로부터 4.72인치 |
| 금형 샘플링 검증 | 포괄적인 성능 테스트를 위해 T0, T1, T2, T3 샘플 제공 |
| 품질 보증 및 인증 | PPAP 문서, 초도품 검사(FAI), ISO 9001:2015, IATF 16949, ISO 13485 |
| 표준 프로젝트 리드타임 | 영업일 기준 12~35일(승인된 샘플에 대한 툴링) |
JS 정밀 오버몰딩 설계 지침
오버몰딩에 대한 이러한 전략적 설계 고려 사항은 다중 재료 구성 요소에 대한 최적의 제조 가능성, 탁월한 외관 통합 및 효율적인 생산 주기를 보장합니다.
| 디자인 매개변수 | 미국 관습 | 미터법 |
|---|---|---|
| 최대 부품 크기 | 20인치 x 31인치 x 8.5인치 | 508mm x 787.4mm x 216mm |
| 볼륨 | 65큐빅 안으로. | 1,065,000큐빅 mm |
| 깊이 | 분할선으로부터 4.5인치 | 파팅라인에서 114mm |
| 분할선이 부품 형상을 양분하는 경우 최대 9인치 | 분할선이 부품 형상을 이등분하는 경우 최대 228.6mm | |
| 예상 금형 면적 | 190제곱인치(표준 폴리머) | 122,580제곱밀리미터(표준 폴리머) |
| 55평방인치(실리콘/엘라스토머 오버몰드) | 35,480제곱밀리미터(실리콘/엘라스토머 오버몰드) |
추가 디자인 사양:
- 적절한 흐름과 접착력을 보장하기 위해 액체 실리콘 고무(LSR) 또는 연질 TPE를 오버몰드 재료로 지정할 때 부품 높이와 종횡비가 제한될 수 있습니다.
- 신뢰할 수 있는 오버몰딩 공정 제어를 위해 권장되는 최소 부품 부피는 0.03cu입니다. 인치(49.2cu.mm).
- 열가소성 기판 금형의 경우 JS Precision은 ±0.0025인치(0.0635mm)의 가공 공차를 유지합니다. 디자인에서는 치수 무결성을 위해 재료별 수축도 고려해야 합니다.
- 액체 실리콘 고무(LSR) 오버몰드를 사용하는 부품의 치수 공차는 일반적으로 0.020인치/인치로 조정됩니다. (0.020mm/mm) 소재의 경화 특성으로 인해 발생합니다.
고객 성공 사례
JS Precision은 의료, 자동차, 가전제품, 산업 장비 분야의 업계 리더들과 협력하고 있습니다. 우리는 첨단 오버몰딩 기술을 통해 복잡한 개념을 신뢰할 수 있는 대량 생산 현실로 전환합니다.
의료기기전체 사례 연구 읽기

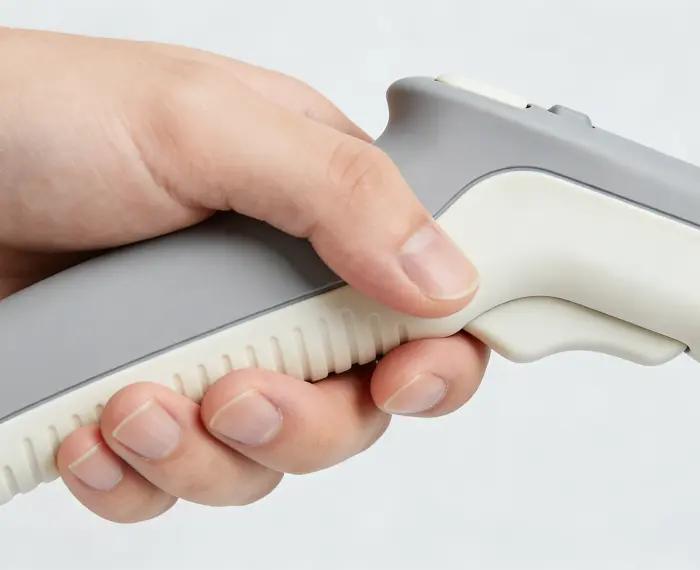

인체공학적 수술 기구 손잡이: 오버몰딩으로 성능 향상
이 프로젝트는 첨단 인체공학적 디자인과 정밀 복합 재료 성형 간의 시너지 효과를 보여줍니다. 그립 안정성과 살균 내구성 문제에 직면한 우리 팀은 견고한 폴리카보네이트 코어와 부드러운 촉감의 내화학성 TPE 오버몰드를 통합한 솔루션을 설계했습니다. 그 결과 엄격한 검증 프로토콜을 통과한 완벽한 구성 요소가 탄생했습니다.
40%
더욱 빨라진 설계 검증 주기
30%
툴링 비용 최적화
가전제품전체 사례 연구 읽기

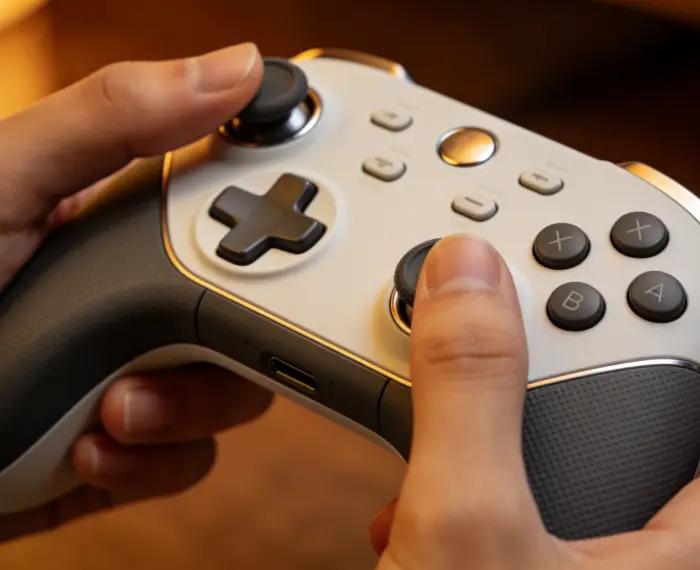

인체공학적 컨트롤러 하우징: 다중 소재 디자인으로 기능 통합
이 프로젝트에는 전문 게임 컨트롤러를 위한 내구성이 뛰어나고 촉감이 뛰어난 하우징이 필요했습니다. 우리 팀은 견고한 ABS 기판과 접지력이 뛰어나고 땀에 강한 TPE 오버몰딩을 융합하여 고급 오버몰딩 솔루션을 설계했습니다. 이 프로세스는 제품 내구성과 사용자 경험을 향상시켜 대량 전자 장치 제조를 위한 원활한 생산을 달성했습니다.
50%
시장 출시 시간 단축
30%
단가 절감
자동차전체 사례 연구 읽기

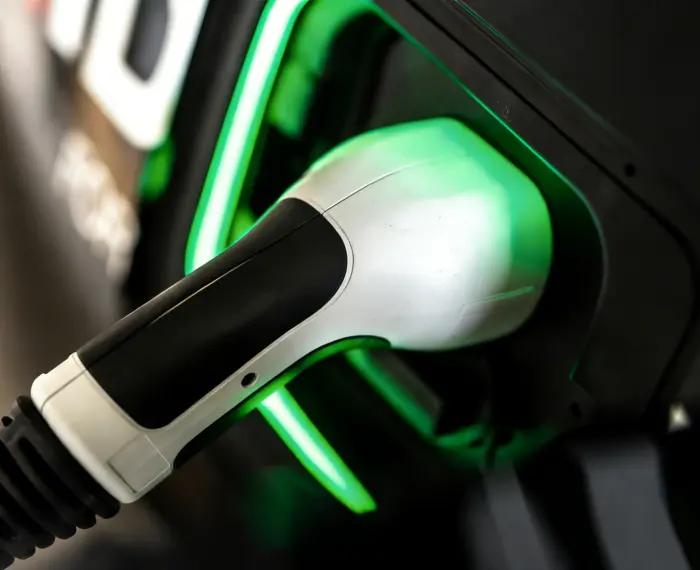

EV 충전 포트 하우징: 정밀 인서트 몰딩으로 연결 확보
이 프로젝트에는 전기 자동차 충전 포트를 위한 내구성 있는 방수 하우징이 필요했습니다. 우리 팀은 충격에 강한 UV 저항성 PBT 폴리머 내에 금속 단자를 완벽하게 캡슐화하는 강력한 인서트 몰딩 솔루션을 제공했습니다. 그 결과, 안정적인 자동차 부품 생산을 위한 혹독한 환경 조건을 견디며 IP67 등급을 획득했습니다.
30%
조립 효율성 향상
25%
생산 비용 최적화
로봇공학 및 자동화전체 사례 연구 읽기

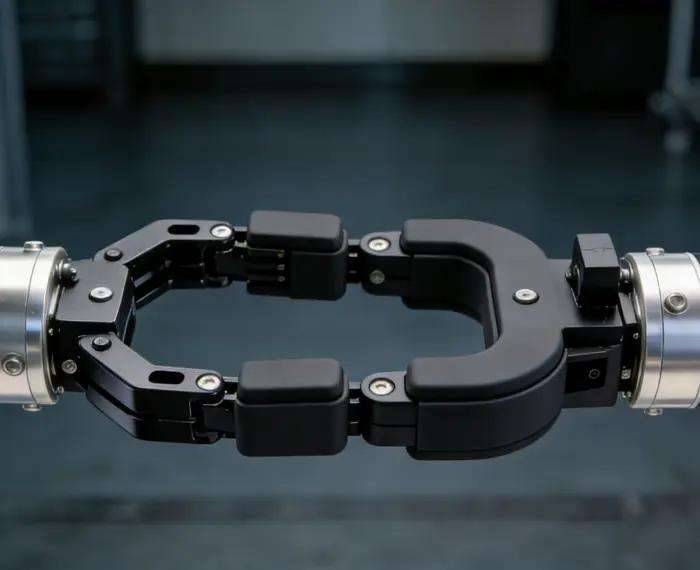

협업 로봇 그리퍼: 다중 재료 성형으로 능숙한 핸들링 구현
협동 로봇을 위한 민감하면서도 내구성이 뛰어난 그리퍼를 개발하는 것은 독특한 과제를 안겨주었습니다. 우리의 솔루션은 견고한 PA66 구조 프레임과 유연한 고마찰 TPE 그립 표면을 통합하는 하이브리드 오버몰딩 공정을 활용했습니다. 이를 통해 페이로드 보안과 운영 안전성이 모두 향상되어 중요한 로봇 제조 표준을 충족했습니다.
40%
사이클 시간 단축
20%
체중 감소 달성

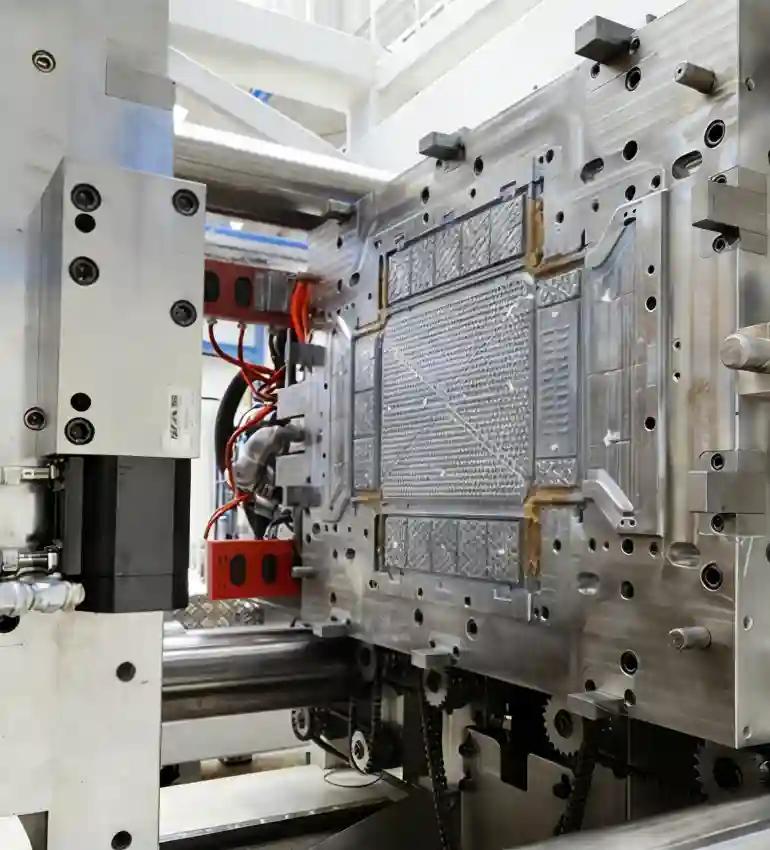

오버몰딩의 장점
오버몰딩 공정은 여러 재료를 단일 고강도 부품으로 통합하여 제품 내구성, 기능성 및 제조 효율성을 향상시킵니다.
맞춤형 부품 제작을 위한 고급 설계
당사의 오버몰딩 기능을 통해 플라스틱과 플라스틱 또는 금속 기판을 결합하여 복잡하고 치수가 안정적인 맞춤형 부품을 생산할 수 있습니다.
향상된 기능성 제품 성능
다중 재료 구조는 구조적 견고성과 인체공학적 소프트 터치 표면과 결합된 환경 밀봉과 같은 우수한 특성을 제공합니다.
뛰어난 미적 및 시장 매력
광범위한 소재 팔레트와 고급 마감 처리를 활용하여 제품 미적 측면, 질감 및 브랜드 인지도를 크게 향상시킵니다.
향상된 내충격성 및 내구성
인서트 성형을 통해 엘라스토머 소재를 추가하면 충격 흡수 및 진동 감쇠가 향상되어 제품 수명이 길어집니다.
최적화된 생산 효율성 및 비용 절감
조립을 하나의 자동화된 오버몰딩 공정으로 통합하면 2차 단계가 제거되고 주기가 빨라지며 단가가 낮아집니다.

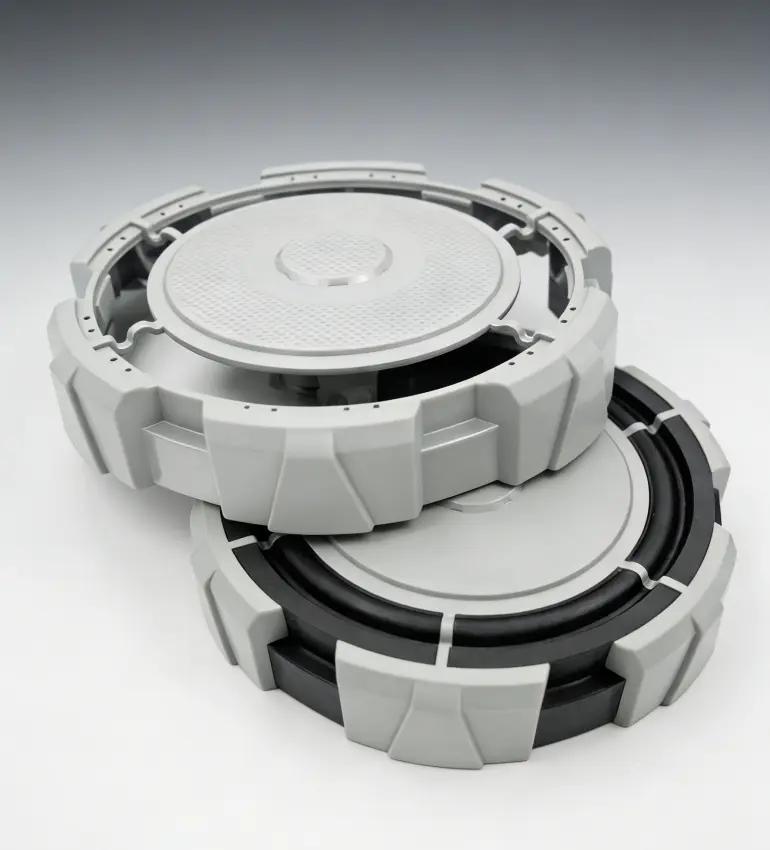

오버몰딩의 응용
사출 오버몰딩은 엔지니어링 열가소성 수지, 엘라스토머 및 금속과 호환되므로 기능성 프로토타입과 대량 최종 사용 부품을 생산하는 데 이상적입니다.
의료 기기 및 수술 도구
수술 도구, 내구성 있는 하우징 및 복잡한 진단 구성 요소를 위한 생체 적합성, 인체 공학적 핸들을 만들어 엄격한 안전 표준을 충족합니다.
전기 시스템 및 커넥터
TPE 또는 LSR 오버몰드 재료를 사용하여 커넥터, 케이블 및 센서 하우징에 필수적인 밀봉, 스트레인 완화 및 절연 기능을 제공합니다.
산업용 도구 및 하드웨어
수공구용 안전하고 미끄러지지 않는 그립, 전동 공구 핸들의 향상된 편안함, 향상된 내구성으로 제품 기능을 향상시킵니다.
가전제품 및 로봇공학
사용자 친화적인 인터페이스, 웨어러블용 보호 씰, 컨트롤러 또는 로봇 엔드 이펙터용 내구성 있는 그립을 설계합니다.
자동차 및 항공우주 부품
극한 환경 조건을 견딜 수 있는 밀폐형 스위치, 완충 모듈 및 보호 센서를 제조합니다.
오버몰딩 대. 인서트 몰딩
오버몰딩 및 인서트 성형은 다중 재료 부품 제조를 위한 특수 사출 성형 기술입니다. 오버몰딩은 엘라스토머와 같은 2차 재료를 사전 형성된 기판에 순차적으로 접착합니다. 인서트 몰딩은 금속 인서트와 같은 사전 배치된 구성요소를 한 사이클에 용융된 플라스틱으로 캡슐화합니다.
| 측면 | 오버몰딩 | 인서트 몰딩 |
|---|---|---|
| 프로세스 흐름 | 순차 성형: 기판 형성 후 2차 재료 적용. | 단일 단계 프로세스: 사전 배치된 솔리드 인서트 주위에 플라스틱 사출. |
| 재료 페어링 | 단단한 플라스틱 기판 위의 열가소성 엘라스토머(예: ABS 위의 TPE) | 금속 또는 기타 고체 인서트(예: 황동 위의 나일론)를 캡슐화하는 플라스틱 수지. |
| 장비 요구 사항 | 호환 가능한 다단계 금형 툴링을 갖춘 표준 사출 프레스입니다. | 정확한 인서트 로딩을 위한 시스템을 갖춘 표준 기계이며 종종 자동화됩니다. |
| 결합 메커니즘 | 재료 호환성 및 표면 접착을 통해 통합을 달성합니다. | 인서트 주변의 기하학적 캡슐화와 기계적 인터록을 통해 강도를 생성합니다. |
| 부품 아키텍처 | 향상된 촉감, 밀봉 또는 보호 품질을 갖춘 계층형 구성 요소를 생성합니다. | 인서트가 구조적 또는 기능적 특성을 추가하는 강화 어셈블리를 생산합니다. |
| 상대 금형 비용 | $$ | $ |
| 표준 사이클 시간 | 샷 사이에 필요한 경화 단계를 포함하여 30~60초. | 인서트 배치 속도와 복잡성에 따라 45~90초. |
| 이상적인 애플리케이션 | 부드러운 터치 표면을 갖춘 의료 기기 그립, 공구 핸들, 가전제품. | 전기 커넥터, 자동차 부품, 금속 부품이 내장된 수술 도구. |

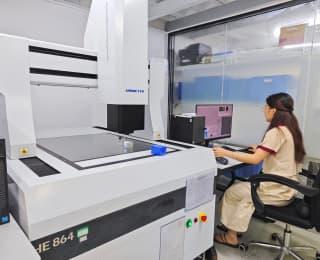

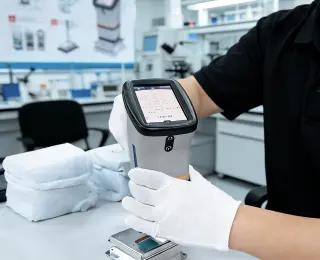

오버몰딩 품질 관리
당사의 체계적인 품질 관리는 부품 무결성과 성능을 보장하며, 다단계 검증을 통해 오버몰딩된 부품에 대해 일관되게 95%의 1차 통과 수율을 달성합니다.
금형 검증 및 공정 확인
정밀한 금형 설계 분석과 엄격한 시험 실행을 통해 대량 생산 전에 재료 호환성과 결합 무결성을 확인하여 처음부터 공정 안정성을 보장합니다.
공정 중 모니터링 및 제어

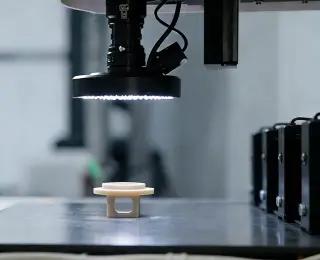

주요 주입 매개변수(온도, 압력, 사이클 시간)는 자동화 시스템을 통해 실시간으로 추적됩니다. 지속적인 치수 및 시각적 검사를 통해 오버몰딩 주기 전반에 걸쳐 엄격한 품질 표준을 유지합니다.
최종 검증 및 규정 준수

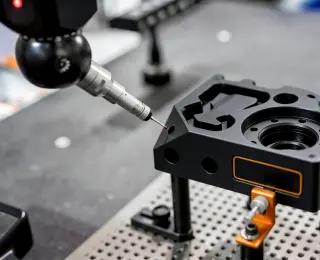

완성된 부품은 치수, 표면 마감, 결합 강도를 종합적으로 검사합니다. CMM 스캐닝 및 인장 테스트를 포함한 고급 계측을 통해 모든 성능 사양을 준수하는지 확인합니다.
Overmolding Latest News
Stay informed with the latest updates and announcements from JS Precision. Learn about our most recent projects.
오버몰딩 FAQ
오버몰딩은 일반적으로 다기능 부품을 만들기 위해 한 재료를 다른 재료 위에 성형하는 제조 기술입니다. 견고한 플라스틱, 유연한 엘라스토머 등 다양한 특성을 지닌 소재를 결합하여 제품 성능을 향상시킵니다.
오버몰딩을 사용하면 여러 재료를 단일 부품에 통합할 수 있어 추가 조립 없이 인체공학적 그립, 방수 씰, 개선된 미적 아름다움과 같은 혁신적인 설계 기능을 구현할 수 있습니다.
견고한 플라스틱 기판 위에 TPE 또는 실리콘과 같은 부드러운 터치 소재를 적용한 오버몰딩은 핸들, 그립 및 기타 사용자 상호 작용 부품에 적합한 더욱 편안하고 인체공학적인 표면을 만듭니다.
예, 오버몰딩은 특히 전자 장치 및 자동차 부품에서 탁월한 내습성을 제공하는 방수 씰을 만드는 데 일반적으로 사용됩니다.
오버몰드 부품의 일반적인 리드 타임은 설계의 복잡성과 주문량에 따라 2~4주입니다. 우리는 또한 긴급한 요구에 대해 신속한 서비스를 제공합니다.
오버몰딩은 추가 조립 공정의 필요성을 제거함으로써 인건비와 부품 수를 줄여 궁극적으로 생산 속도를 높이고 전체 비용을 낮춥니다.
네, 저희는 프로토타입과 대량 생산 서비스를 모두 제공합니다. 단일 프로토타입이 필요하든 수천 개의 부품이 필요하든 당사 시설은 모든 규모의 프로젝트를 수용할 수 있습니다.
우리는 호환 가능한 재료 선택, 성형 매개변수 최적화 등 고급 기술을 사용하여 재료 간의 강한 접착력을 보장합니다. 어떤 경우에는 접착력을 강화하기 위해 표면 처리나 프라이머를 적용할 수도 있습니다.
