따라서 판금 홀 설계는 검사 시점이 아니라 프레스 브레이크에서 치수 안정성을 결정합니다. 제어되지 않은 홀 변형은 하류 공정에서 하드웨어 정렬 불량, 나사산 마모 및 조립 불량으로 나타납니다. 이러한 불량은 CAD 단계에서 예방하는 데 비용이 적게 들지만 생산 라인에서 수정하는 데는 비용이 많이 듭니다. 예방은 세 가지 요소, 즉 예측 CAD 오프셋 보정, 동적 하부 다이 선택(V형 개구부, 폴리우레탄 또는 롤링 베어링 다이) 및 공정 순서 지정을 통해 이루어집니다. 이 세 가지를 함께 사용하면 플라스틱 변형 영역이 홀 벽에 도달하지 않도록 격리할 수 있습니다.
핵심 요점
- 규칙: 홀 가장자리 D ≥를 유지하십시오. 굽힘선에서 2.5T + R 만큼 떨어진 위치에 구멍이 있습니다. 여기서 T는 판재 두께이고 R은 내부 굽힘 반경입니다. 그 아래쪽은 인장 변형 영역에 위치하여 타원형이 됩니다.
- 간격을 확보할 공간이 없습니까? 폭이 W ≥ T인 릴리프 슬롯을 사용하고, 구멍 양쪽 끝에서 1.5T만큼 연장하여 구멍 벽에 1.0T의 간격을 유지하십시오. 이렇게 하면 전달되는 변형의 약 95%를 차단할 수 있습니다.
- 대량 생산, 엄격한 공차? 사전 보정: 늘어나는 방향을 따라 6~12% 압축된 미세 타원을 펀칭하여 원형으로 복원되도록 합니다. 대량 스탬핑 공정을 사용하면 ±0.05mm의 공차를 유지할 수 있습니다.
- 임계 맞춤(H7/H8)? 먼저 형태를 만든 다음 5축 레이저로 ±0.05mm의 정밀도로 구멍을 가공합니다. 이로 인해 단위 비용이 20~45% 증가하지만 불량품 발생률은 거의 0에 가깝습니다.
- 다음 세 가지 사항을 추가로 확인하십시오. V-다이 개구부(재질에 따라 8T/10T/12T), 압연 방향에 대한 굽힘 방향, 그리고 구멍이 압출 칼라인지 여부입니다. 압출 칼라의 경우 성형 과정에서 이미 대부분의 연성을 소진했으므로 3.5T + R의 추가 하중이 필요합니다.
핵심 답변 요약표: 구멍 변형 방지
|
프로세스 솔루션 카테고리 |
핵심 제어 매개변수 / 중요 공식 |
적용 가능한 시나리오 & 공차 등급 |
변형 제거율 |
|---|---|---|---|
|
표준 DFM 간격 설계 |
간격 L ≥ 2.5T + R; 두꺼운 판 L ≥ 3.5T + R |
일반 관통 구멍, 다웰 핀 구멍, 공차 ±0.10 mm |
100% — 플라스틱 영역을 가로지르는 구멍이 없습니다(간격 규칙 충족) |
|
기하학적 릴리프 슬롯 |
슬롯 너비 ≥ T; 슬롯 길이는 구멍 끝을 각각 1.5T만큼 초과합니다. |
콤팩트한 공간, 고밀도 홀, 공차 ±0.08mm |
W > T이고 인대 > 1.0T일 때 전달되는 인장 변형률의 95% 이상 |
|
사전 보정된 타원형 펀칭 홀 |
대량 스탬핑, 공차 ±0.05mm |
98% 이상 - 스프링백 자체 보정 후, 최초 생산품 CMM으로 검증됨 |
|
|
먼저 벤딩 후 가공, 3D 위치 지정 지그 가이드 |
엄격한 공차를 요구하는 구멍(H7/H8), 정밀 밸브 인터페이스 |
100% — 성형 중 구멍이 없음; 굽힘 후 가공되므로 변형 이력이 없음 |
JS Precision 2025 생산 데이터에 따르면, 사전 슬로팅 또는 2.5T+R 격리는 표준 CNC 굽힘에서 구멍 타원형 변형을 제거합니다.
정상적인
재료 및 두께
최소 홀-벤드 거리 - 기본 규칙 2.5T + R
권장 V-다이 개구부
허용 인장 변형률 (%)
DFM 공차 등급(±0.xx mm당)
SPCC 1.0 mm
3.5 mm
8.0 mm (8T)
12%
+0.10 mm
SPCC 2.0 mm
7.0 mm
16.0 mm (8T)
10%
+0.12 mm
5052-H32 2.0 mm
7.0 mm (릴리프 슬롯이 없는 경우 3.5T + R = 9.0 mm 사용)
20.0 mm (10T)
8%
+0.15 mm
304 SS 2.0 mm
7.0 mm
24.0 mm (12T)
6%
+0.08 mm
304 SS 4.0 mm
14.0 mm
48.0 mm (12T)
5%
±0.10 mm
여기에 인용된 인장 특성은 ASTM E8/E8M(금속 재료의 인장 시험 표준 시험 방법)에 따라 측정되었으며, 이 표준은 연신율 측정 방법을 정의합니다. 강철 제품의 경우, ASTM A370-22는 해당 측정에 사용되는 기계적 시험 방법 및 용어를 추가로 정의합니다.
기본 규칙: 냉간 압연 강재 및 릴리프 슬롯, 사전 보정 구멍 또는 굽힘 후 가공으로 잔류 변형이 발생하는 부품의 경우 D ≥ 2.5T + R입니다. 부품이 간격에만 의존하는 경우 3.5T + R 변형을 사용하십시오. — 4.0mm 이상의 두께에 대해서는 Q4를 참조하십시오. 이 경우 넓은 다이 개구부를 사용하여 4.0T + R이 적용됩니다.

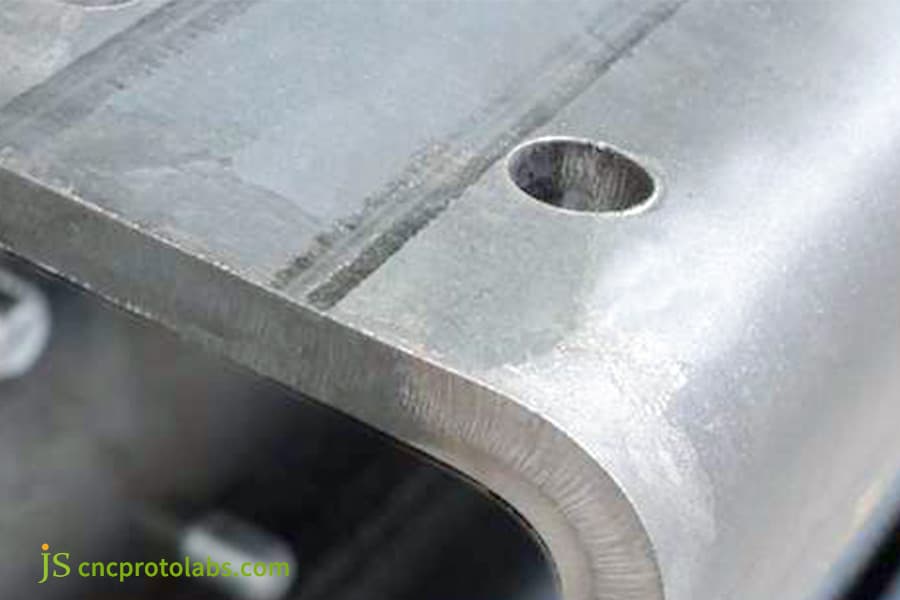

그림 1: 2에 위치한 구멍.2T + R은 인장 영역 내부에 있습니다. 굽힘 접선 방향으로 계란 모양 변형이 나타나는 것을 확인하십시오.
공정 순서가 판금 구멍 공차를 제어합니까?
판금 구멍 공차는 공정 순서에 따라 직접적으로 결정됩니다. 굽힘 전에 구멍을 펀칭 또는 레이저 절단하면 누적 굽힘 여유 변동으로 인해 ±0.15mm ~ ±0.25mm의 공차가 발생하지만, 2차 3D 레이저 절단 전에 굽힘을 형성하면 ±0.05mm의 위치 정밀도를 달성할 수 있습니다.
평판 블랭크 펀칭은 비용 효율적이지만, 벤딩 후 가공은 소성 변형 경계를 가로지르는 기계적 늘어짐을 완전히 제거합니다.평판 재료의 펀칭 및 벤딩 공정 간 공차 차이
- 사전 펀칭 방식을 사용하여 맞춤형 정밀 판금을 제조할 때의 장점은 매우 분명합니다. 펀칭 효율이 높고 단일 부품 가공 시간이 짧습니다. 하지만 벤딩 영역에 가까워질수록 구멍 직경 늘어짐 편차가 최대 0.35mm에 달할 수 있습니다. 또한 누적 벤딩 보정 오차로 인해 구멍 위치 정확도에도 영향을 미칩니다.
- 평판 펀칭은 일반적인 구조 부품에 사용되는 주요 방법입니다. 이 방식의 벤딩 허용량은 누적적으로 구멍 위치 편차를 유발할 수 있습니다. 플라스틱 유동 당김 효과를 제거하기 위해 고정밀 제품에만 후속 가공 단계를 적용합니다.
후처리 2차 5축 레이저 절단 기준 위치 설정
- 5축 레이저 절단 및 전용 코너 노칭 툴은 평평한 블랭크 모서리 대신 성형된 표면 자체를 3D 기준으로 사용합니다. 구멍은 성형 후에 생성되므로, 구멍 벽에 마찰을 일으킬 수 있는 플라스틱 흐름이 발생하지 않습니다. 결과적으로 ISO 2768 클래스 mK에 부합하는 반복 가능한 구멍 직경 및 위치를 얻을 수 있습니다.
- 이 방식은 특징 개수 및 지그 복잡성에 따라 단위 비용에 20~45%를 추가하지만, 불량품 발생 및 재제조 위험을 거의 완전히 제거합니다. 이러한 가공 방식은 정밀 공차(H7/H8) 및 정밀 밸브 본체 인터페이스에 적합하며, 이러한 경우 단일 조립품의 불량 비용이 전체 가공 비용보다 더 큽니다.
스탬핑 및 벤딩 공정 경로 선택 비교표
공정 경로
위치 공차
원형도 편차
개당 비용 증가
적용 가능 시나리오
플랫 블랭크 펀칭
+0.25 mm
0.15-0.35 mm
기준선
일반 구조 부품
사전 보정 펀칭
+0.15 mm
0.08–0.12 mm
+8%
중간 정밀도
후방 벤딩 5축 레이저
±0.05 mm
≤0.03 mm
+35%
고정밀 H7/H8
벤드 후 리밍
±0.03 mm
≤0.02 mm
+45%
중요 결합 구멍
에 따르면
DIN ISO 2768-1:2024
, 일반 공차 - 제1부: 개별 공차 표시가 없는 선형 및 각도 치수 공차는 판금 구멍에 대한 mK 공차 등급을 규정합니다.DIN 6935:2011, 평판 강재 제품의 냉간 벤딩 - 공차 및 치수는 벤딩 여유 계산 방법을 정의합니다.

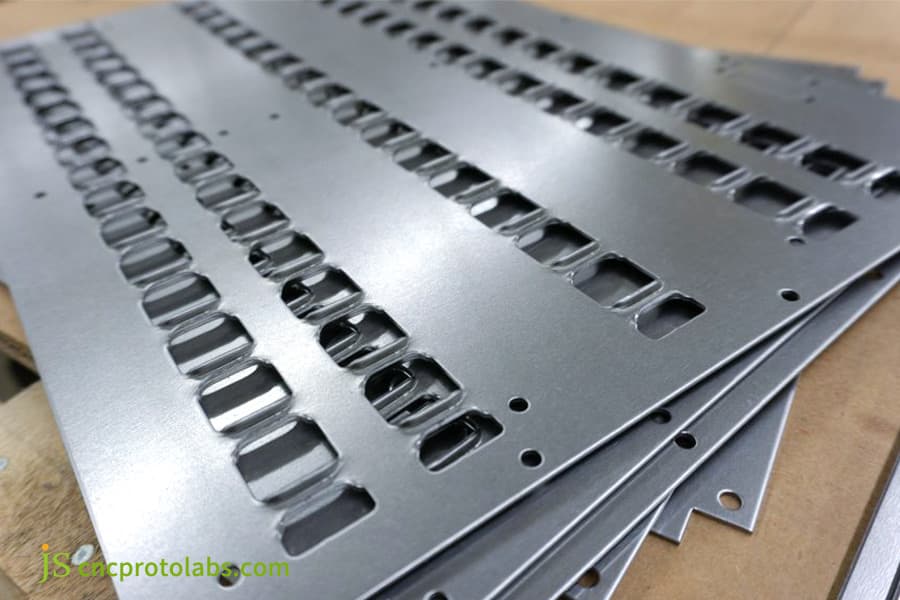

그림 2: 성형 전 펀칭된 플레이트 - 이는 사전 보정된 타원형 블랭크를 생산해야 하는 상태입니다.
릴리프 슬롯은 어떻게 방지합니까? 판금 설계에서 구멍 변형 문제?
릴리프 슬롯과 물방울 모양 절단부는 굽힘 접선과 인접한 구멍 가장자리 사이의 기계적 응력 전파를 차단하여 판금의 구멍 변형을 방지합니다.판재 두께(W > T)와 같은 최소 너비와 굽힘 반경(D > R)을 초과하는 깊이를 가진 직사각형 릴리프 홈 또는 물방울 모양 노치를 설계에 따라 배치하면 인장력이 구멍의 형상 변형을 유발하는 대신 절단면으로 분산됩니다.
직사각형 압력 릴리프 홈에 대한 기하학적 매개변수 제어 로직
- 격리 영역을 생성합니다. 굽힘 접선과 구멍 가장자리 사이에 릴리프 홈을 만들면 인장 변형이 구멍을 통과하지 않고 다른 곳으로 분산됩니다. 변형은 열린 틈으로 방출되므로 구멍 둘레로 전달되지 않습니다.기하학적 규칙: 슬롯 너비 W > T(판재 두께); 슬롯 길이 = 구멍 직경 + 구멍 양쪽 끝에서 최소 1.5T 이상.
- 인대를 튼튼하게 유지합니다. 홈 가장자리와 구멍 벽 사이에 최소 1.0T의 벽 두께를 유지하여 응력 완화로 인해 부품이 약해지지 않도록 합니다. 올바르게 설계하면 이 간격을 통해 구멍에 도달할 수 있는 인장 변형의 약 95%를 차단할 수 있습니다.
물방울 모양 비대칭 보상 구멍 설계
- 물방울 모양 작동 원리. 원형 대신 비대칭 물방울 모양으로 구멍을 뚫고, 여분의 재료가 늘어나는 방향의 반대쪽에 위치하도록 합니다. 굽힘 후, 변형 확산으로 인해 여분의 재료가 제거되고 구멍이 진정한 원형으로 닫힙니다. 이는 재료가 소모될 부분에 재료를 추가하여 보상하는 것입니다.
- DFM을 위한 매개변수 규칙. 홈 너비, 홈 깊이 및 리가먼트 두께는 판단이 아닌 제어 가능한 매개변수가 됩니다.일반적인 규칙: 두께(T)가 2.0mm 이상인 경우 홈 폭(W)은 1.2T 이상으로 설정하십시오. 이는 유동성에 강한 고강도 알루미늄 합금에 적용하는 값이기도 합니다.
적절한 툴링 설정은 판금 펀칭 서비스를 어떻게 최적화합니까?
전문적인 판금 펀칭 서비스는 정확한 다이 클리어런스(일반적으로 측면당 판금 두께의 10~15%)와 스트로크 전체에 걸쳐 공작물을 지속적으로 지지하는 분할형 또는 폴리우레탄 라이닝 하부 다이(인서트)를 결합하여 절단면의 변형을 방지합니다. 동적 툴링과 나일론 삽입 다이는 홀 가장자리의 마찰력을 제거하여 타원도를 ±0.03mm 이하로 유지합니다.
펀칭 클리어런스 비율이 홀 벽 미세 균열에 미치는 영향
- CNC 펀칭 공정 중 단면 펀칭 클리어런스가 8% 미만이면 펀칭된 파단 영역 내에 미세 균열이 축적되기 시작합니다. 반대로 18%를 초과하면 심각한 모서리 붕괴와 홀 가장자리에 큰 버가 발생합니다. 이러한 종류의 결함은 굽힘 및 늘림 공정 중에 응력 집중점과 균열로 이어질 가능성이 높습니다. 펀치와 다이 사이의 간격을 판재 두께의 10~15%로 유지하고, 전체 툴 세트에 걸쳐 다이 간격을 일치시키면 고정밀 가공에서 전단된 구멍 벽의 Ra 값을 약 1.6μm까지 낮출 수 있습니다. 깨끗한 전단대는 후속 굽힘 과정에서 균열이 발생할 수 있는 미세 균열 핵을 남기지 않습니다.
롤링 베어링 플립 다이와 폴리우레탄 라이닝 하부 다이 중 선택
- 강성 V형 다이는 강철 숄더를 가지고 있습니다. 램 하중 하에서 시트가 이 숄더 위를 미끄러지면서, 이 숄더는 구멍 바로 옆에서 측면 마모와 인장 전단력을 발생시킵니다. 이는 둥근 구멍이 타원형으로 변형되는 원인입니다. 롤링 베어링으로 제작된 플립형 하부 다이 또는 90 Shore A 경도의 폴리우레탄으로 라이닝된 하부 다이는 시트와 다이가 미끄러짐 없이 순수한 구름 접촉을 유지하도록 합니다.
- 이러한 툴링 변경은 드래그 변형의 근원을 제거합니다. 다이 숄더가 구멍 가장자리를 끌어당기지 않으므로 원형도 편차가 ±0.03mm 이내로 유지됩니다. 이 장비는 특히 정밀 알루미늄 합금 프레임의 대량 생산에 매우 적합합니다.

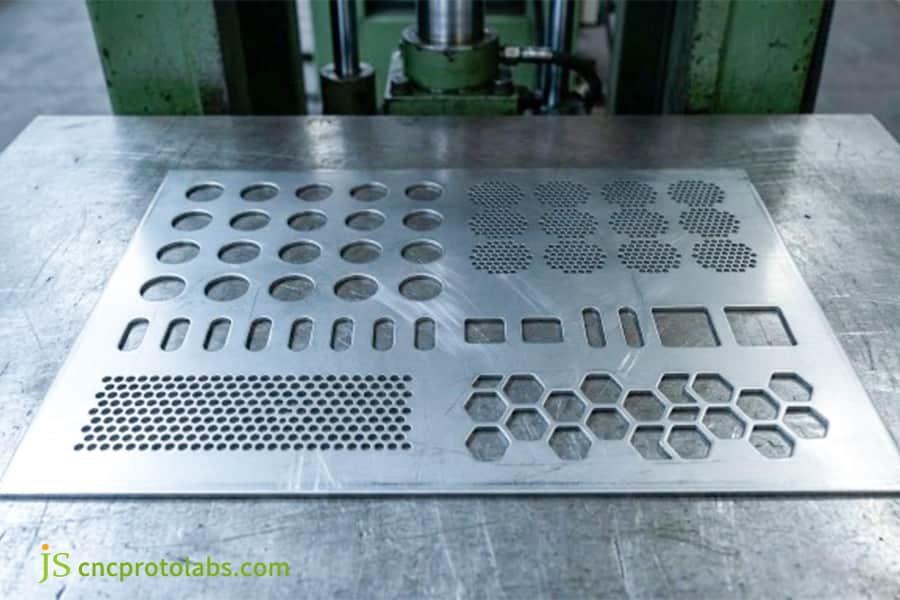

그림 3: 펀칭기 툴링 아래에 있는 다양한 구멍이 있는 천공 금속 패널.
정밀 판금에서 압출 구멍 변형을 방지하는 방법은 무엇입니까?
압출 탭 구멍은 성형 과정에서 접선 인장 하에서 잔류 연신율이 낮은 사전 변형된 얇은 벽 칼라가 생성되기 때문에 굽힘 근처에서 변형되고 균열이 발생합니다. 부하. 정밀도 판금 가공 서비스에서 이러한 나사산 칼라를 분리하려면 굽힘선에서 최소 3.5T + R의 간격을 유지하거나 회전 성형 전에 인라인 릴리프 노치를 적용해야 합니다.
플랜지형 플랜지의 냉간 가공 경화 및 소성 여유 분석
- 압출(플랜지형) 탭핑 홀은 너트 없이 얇은 판재에 나사산을 내는 표준적인 방법입니다. 단점은 성형 단계에 숨겨져 있습니다. 사전 천공 후 압출하면 칼라 벽이 원래 판재 두께의 약 60~70%로 얇아지고, 관련된 냉간 가공으로 인해 남은 연성이 대부분 소모됩니다.
- 칼라가 굽힘선에서 3.5T + R보다 가까이 위치하는 경우, 굽힘으로 인한 접선 방향 인장 응력은 압출물의 목 부분을 찢고 구멍을 원형에서 벗어나게 만듭니다. 압출 칼라가 연성을 잃으면 간격을 두거나 릴리프 노치를 만드는 것이 유일한 방어 수단입니다. 성형 후에는 소성을 회복할 수 없습니다.
소형 초승달 모양 압력 릴리프 홈 및 사전 보정된 타원형 바닥 구멍 전략
- 버(burr) 발생을 방지하기 위해 굽힘선과 버 사이에 작은 초승달 모양 압력 릴리프 홈을 가공하는 것이 일반적인 사전 굽힘 전략입니다. 다른 방지 방법으로는 플랜징 전에 평면 피어싱 펀치를 사전 보정된 타원형 바닥 구멍으로 수정하거나, 다축 자동 탭핑 머신으로 굽힘이 완전히 안정적으로 형성된 후 나사산 가공을 하는 것이 있습니다.
- 위의 조치는 나사 게이지가 100% 품질 기준을 충족하고, 조립 토크 테스트 중 나사산 손상을 방지하며, 대량 생산 수율을 보장합니다.

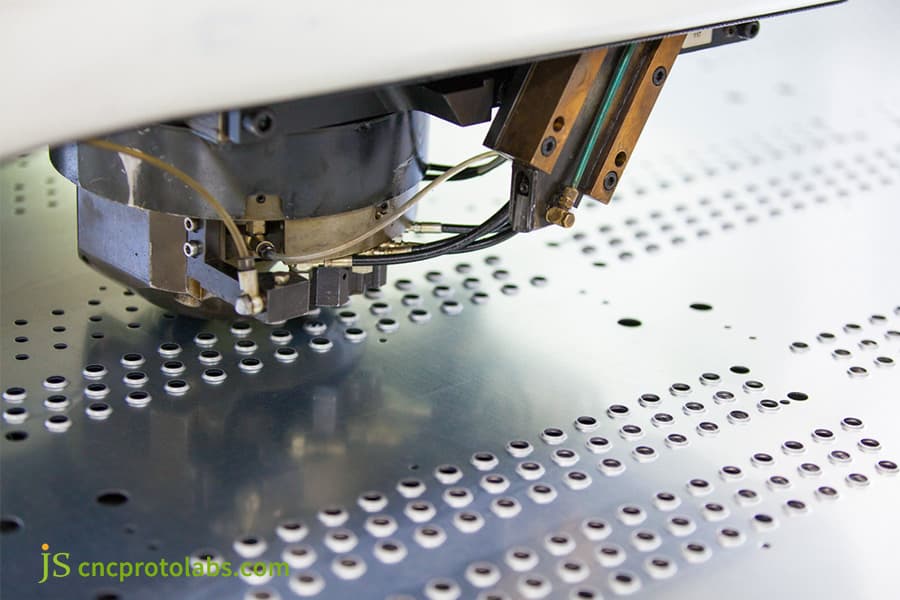

그림 4: 플랜지 칼라를 형성하는 압출 펀치; 이 부분에서 벽 두께가 원래 두께의 60~70%로 얇아지기 때문에 3.5T + R이 적용됩니다.
결정 방향과 연성은 판금 구멍 변형에 어떤 영향을 미칩니까?
재료의 연신율과 압연 결정 방향은 판금 구멍 변형의 크기를 결정합니다. 5052-O 알루미늄과 같은 연성이 높은 재료는 넓고 점진적인 소성 인발 영역을 나타내는 반면, 304 스테인리스강은 국부적으로 높은 응력을 받는 변형 넥을 생성합니다. 압연 결정 방향에 수직으로 굽히면 모서리 균열에 대한 저항이 충분히 증가하여 결정 방향에 평행하게 굽힐 때보다 필요한 안전 여유 공간이 약 25% 감소합니다. 결정 방향을 따라 굽힐 때와 수직으로 굽힐 때의 변형률 차이 ul> li>압연 결정 방향을 따라 굽히면 외부 섬유의 신장량이 제한되어 인장 측에 입자 간 미세 공극이 발생하고 네킹이 조기에 시작됩니다. 가장 먼저 나타나는 곳은 굽힘선에 가장 가까운 구멍 가장자리입니다. 결정 방향을 가로질러 굽히면 동일한 부품이 네킹이 발생하기 전에 훨씬 더 많은 국부 변형률을 흡수할 수 있으며, 다른 조건이 동일한 부품에서 타원형 변형률이 약 35% 감소하는 것으로 측정되었습니다.
- 프로그래밍 시 CAD 소프트웨어에서 고정밀 보어 벤딩의 중요 방향이 수직 또는 45° 교차 압연 결정 방향이 되도록 설정하는 것이 중요합니다. 정밀 공차 홀의 경우 중요 벤딩 방향을 결정 방향에 수직이거나 45°로 프로그래밍 중 또는 CAD 평면 패턴에서 직접 설정하십시오. 두 설정 모두 동일한 목적을 위한 것입니다. 이를 통해 클리어런스를 약 25% 줄일 수 있습니다.
다양한 금속 등급의 연신율이 변형 영역 범위에 미치는 영향
- 오스테나이트계 304 스테인리스강은 &ge의 연신율을 가지고 있습니다. 높은 항복 강도와 집중된 변형 영역으로 인해 스프링백 현상이 더 쉽게 발생하는 반면, 6061-T6 알루미늄 합금은 파괴 후 연신율이 8~12%에 불과하고 구멍 가장자리의 미세 균열에서 취성 파괴가 발생하기 쉽습니다.
- JS Precision의 2025 고강도 알루미늄 섀시 프로젝트에서 영감을 받아 굽힘 방향을 결정 방향에 수직으로 변경했을 때 구멍의 원형도가 0.25mm에서 0.08mm로 감소하여 이방성 재료가 치수 안정성에 미치는 중요한 영향을 확인했습니다.
ASTM E8/E8M-22에 따르면, 금속 재료의 인장 시험에 대한 표준 시험 방법은 다음과 같이 정의됩니다. 판금의 연신율 및 인장 변형률 측정.
사례 연구: JS Precision, 맞춤형 인클로저 플랜지 홀 타원형 문제 해결 방법
북미의 한 고객이 맞춤형 정밀 판금 부품, 즉 2.5mm 두께의 5052-H32 알루미늄 합금으로 제작된 인버터 냉각 인클로저를 주문했습니다. 플랜지 벤드 에지에는 16개의 M4 볼트 홀이 촘촘하게 배열되어 있었습니다. 도면에는 홀 에지에서 벤드 라인까지의 최소 거리가 3.2mm로 표시되어 있었는데, 이는 이론적인 안전 한계인 2.5T + R = 8.25mm(T = 2.5mm, R = 2.0mm)보다 훨씬 낮은 수치였습니다. 이전 공급업체의 샘플에서는 0.42mm의 타원형 변형이 발견되었습니다. M4 볼트가 방열판 장착 브래킷을 통과하지 못해 조립 라인이 완전히 중단되었고, 배치 불량률은 41%에 달했습니다.
프로젝트 기록: 상업용 에너지 저장 장치 고객을 위한 인클로저 프로그램, 2025년 1분기. 처음 세 개 제품은 2D 광학 프로젝터로 원형도와 위치를 측정했고, 5,000개 생산분은 CMM으로 측정했습니다. 아래 모든 수치는 모델링된 값이 아닌 측정된 값입니다.
고객이 겪은 어려움
북미의 한 고객이 맞춤형 정밀 판금 부품 배치(2.5mm 5052-H32 알루미늄 합금으로 제작된 인버터 냉각 인클로저)를 주문했습니다. 플랜지형 벤딩 모서리에는 16개의 M4 볼트 구멍이 촘촘하게 배열되어 있었습니다. 도면에는 구멍 모서리에서 벤딩 라인까지의 최소 거리가 3.2mm로 표시되어 있었습니다. 이론적인 안전 한계인 2.5T + R = 8.25 mm (T = 2.5 mm, R = 2.0 mm)보다 훨씬 낮습니다. 이전 공급업체의 샘플에서는 타원형 변형이 0.42 mm로 나타났습니다.M4 볼트가 방열판 장착 브래킷을 통과하지 못해 조립 라인이 완전히 중단되었고, 배치 불량률은 41%에 달했습니다.
JS 정밀 솔루션
- 계산을 통한 역보상. 해당 알루미늄 배치의 측정된 인장 강도(215 MPa)를 사용하여, 팀은 각 구멍이 굽힘-늘어짐 방향을 따라 8.5% 압축된 미세 타원형으로 펀칭되도록 평면 패턴을 재설계했습니다. 성형 후, 변형으로 인해 다시 원형으로 복원됩니다.
- 하부 다이 접촉부 업그레이드. 서보 프레스 브레이크에 90 Shore A 폴리우레탄 인서트가 있는 복합재 하부 다이를 장착하여 강철 다이 숄더가 외부 표면과 구멍 벽에 남기는 흠집을 제거했습니다.
- 폐쇄 루프 시험 수정. 처음 세 개의 샘플은 광학 프로젝터로 측정했으며, 타원의 편심률은 성형 후 구멍이 실제 직경 4.50mm 원형으로 되돌아올 때까지 조정했습니다. 실패에서 얻은 교훈 첫 번째 기술 제안은 교과서적인 방식을 따랐습니다. 각 구멍에서 굽힘선까지 연속적인 슬릿 형태의 릴리프 홈을 만드는 것이었습니다. 하지만 이 방식은 거의 즉시 폐기했습니다. 이 인버터 하우징은 IP66 밀봉 등급을 충족해야 하는데, 플랜지를 관통하는 슬롯은 밀봉된 공간을 손상시키고 동시에 하중 지지 부분을 약화시키기 때문입니다. 그래서 JS Precision 팀은 관통 슬롯 방식을 완전히 버리고 기하학적 방법을 사용하여 문제를 해결했습니다.
최종 결과
5,000개의 인클로저 생산 과정에서 원형도와 구멍 위치 편차가 모두 ±0.04mm 이내로 유지되었습니다. 이는 공정이 안정적이었으며 단지 운 좋게 첫 번째 시제품이 나온 것이 아님을 확인시켜 줍니다. 자동 볼트 삽입은 100% 첫 번째 시도 성공률을 달성했습니다. 벤딩 후 5축 레이저 리밍으로 전환하는 것과 비교했을 때, 이 공정은 개당 재작업 재료 손실을 28.75% 줄였고 납기를 6일 단축했습니다.
정밀 섀시에서 원형이 아닌 구멍이나 조립 불량과 같은 문제를 해결하는 데 도움이 필요하십니까?
지금 바로 JS Precision 엔지니어링 팀에 문의하여 동일한 역설계 알고리즘 보정 및 폴리우레탄 하부 금형 솔루션을 받아보세요. 부품이 첫 시도에 정밀도 검증을 통과하도록 보장합니다!자주 묻는 질문
Q1: 판금 벤딩 시 구멍 변형의 원인은 무엇입니까?
벤딩 시 판금의 바깥쪽은 인장 응력을 받아 늘어나고, 안쪽은 압축 응력을 받아 줄어듭니다. 구멍이 외부 소성 인장 영역에 있을 때, 원주 방향 힘의 균형이 깨지고 재료가 굽힘선에 수직인 방향으로 한 방향으로 늘어나면서 완벽하게 둥근 구멍이 불규칙한 타원형이 되어 치수 편차가 발생합니다.
Q2: 공간이 제한적일 때 구멍 변형을 해결하는 가장 비용 효율적인 방법은 무엇입니까?
구멍과 굽힘선 사이에 최소 T 폭의 관통 구멍 압력 완화 홈을 추가하는 것이 2.5T + R 안전 거리는 유지할 공간이 없습니다. 이 홈은 구멍 가장자리에서 인장 응력의 확산을 차단하여 값비싼 금형이나 2차 가공 없이도 변형을 방지합니다.
Q3: 벤딩 후 레이저 절단은 총 생산 비용에 어떤 영향을 미칩니까?
먼저 벤딩한 후 3D 5축 레이저로 구멍을 절단하면 평면 펀칭에 비해 단위 비용이 약 25~30% 증가합니다. 이러한 추가 비용은 전용 3D 위치 지정 지그, 추가 설정 시간, 고속 평면 펀칭 프레스보다 긴 사이클이라는 세 가지 요소에서 발생합니다. 홀 공차가 +0.05mm보다 엄격할 경우(H7/H8, 정밀 밸브 인터페이스) 비용을 지불할 가치가 있습니다. 왜냐하면 이 경로는 최종 조립 단계에서 발견될 수 있는 결함에 대한 불량 위험을 사실상 없애주기 때문입니다.
Q4: 판재 두께가 4.0mm를 초과하는 경우 최소 거리 공식은 어떻게 수정해야 합니까?
판재 두께가 4.0mm를 초과하면 판재의 소성 변형 영역이 확장되므로 기존의 2.5T + R을 3.5T + R로 수정해야 합니다. 하부 금형 개구부가 큰 경우에는 4.0T + R을 사용해야 합니다.
두꺼운 판재의 경우, 두꺼운 재료의 바깥쪽 가장자리에서 전단 균열이 전파되는 것을 방지하기 위해 굽힘 가공 전에 구멍의 모서리를 깎거나 부분적으로 열처리하는 것이 좋습니다.Q5: 굽힘선 근처의 카운터싱크 구멍 변형을 어떻게 방지할 수 있습니까?
카운터싱크는 가장자리에 매우 얇은 모서리를 남기므로 늘어짐에 저항하는 인장 강성이 매우 낮습니다. 원뿔의 바깥쪽 가장자리를 최소 3으로 유지하십시오.굽힘선에서 0T + R만큼 떨어뜨려야 합니다. 레이아웃 때문에 더 가까워져야 하는 경우 순서를 변경하십시오. 먼저 일반 파일럿 홀을 뚫고, 굽힘을 형성한 다음, 완성품에 두 번째 작업으로 카운터싱크를 가공하십시오. 성형 후 원뿔을 가공하는 것이 접합면이 원형을 유지하는 유일한 방법입니다.
Q6: JS Precision은 정확한 제작 견적을 제공하기 위해 홀 변형 위험을 어떻게 평가합니까?
고객이 JS Precision 포털을 통해 3D STEP/IGES 도면을 업로드하면 엔지니어링 시스템이 홀 가장자리 거리, 판재 두께 및 금형 V-홈 매개변수를 자동으로 스캔합니다.
당사는 간섭 특성에 대한 DFM 시뮬레이션 보고서를 발행하고, 사전 보정 또는 사후 처리 솔루션을 제공하며, 항목별 견적서를 12시간 이내에 제공해 드립니다.Q7: 클린치 너트 구멍이 변형되면 어떤 기능적 조립 문제가 발생합니까?
프레스핏 너트의 구멍이 변형되어 원형이 아니게 되면, 프레스핏 기계가 체결 부품을 압착할 때 맞물리는 기어 링이 판금에 원주 방향으로 고르게 절삭되지 않습니다. 이로 인해 국부적인 맞물림력이 부족해져 후속 토크 테스트 중에 너트가 미끄러지거나 축 방향 추력에 의해 기울어져 파손되어 최종 조립 불량이 발생합니다.
Q8: 펀치 버의 방향이 구멍 늘어짐의 정도에 영향을 미칩니까?
펀칭 버의 방향은 구멍 가장자리의 균열 저항성에 상당한 영향을 미칩니다.버가 굽힘의 바깥쪽 인장 영역을 향하면 미세 펀칭 찢어짐 모서리가 국부적인 응력 집중점이 되어 구멍 변형 및 균열을 가속화합니다. 버면을 굽힘의 안쪽 압력 영역을 향하게 하면 모서리 미세 균열이 구멍 벽으로 전파되는 것을 효과적으로 억제할 수 있습니다.
요약
판금 가공에서 구멍 늘어짐과 비원형도는 굽힘 과정에서 판금의 인장 응력장에서 발생하는 변형 방출 현상입니다.
2.5T + R의 중요 안전 간극을 엄격히 준수하고, 압력 완화 홈과 사전 보정된 타원형 구멍을 적절히 활용하며, 조립 공차에 따라 펀칭 및 벤딩 공정 경로를 선택함으로써 엔지니어는 하드웨어 간섭 위험을 방지하고 시제품 생산 전에 재작업 비용을 크게 줄일 수 있습니다.벤딩 라인 근처의 타원형 구멍, 느슨한 프레스핏 너트 또는 정렬되지 않은 다중 구멍 어셈블리와 같은 병목 현상에 직면하셨습니까? 3D CAD 모델 업로드 (.STEP / .IGES)와 2D 도면을 업로드하시면 당사의 판금 엔지니어링 팀에서 12시간 이내에 DFM 변형 평가 보고서와 생산 견적을 제공해 드립니다. 보고서에는 2.5T + R 규칙을 위반하는 모든 구멍이 표시되고, 각 구멍에 대한 보정 값과 표준 경로 및 벤딩 후 경로의 가격이 모두 표시되어 비교할 수 있습니다. 무료이며 의무 사항이 아닙니다. 서보 벤딩 및 3D 파이버 레이저 기능을 결합하여 목표는 간단합니다. 세 번째 시도가 아닌 첫 번째 시도에서 치수 정확도를 달성하는 것입니다.
