탄소강 레이저 절단 서비스 vs. 스테인리스강: 가스 선택 가이드

탄소강 레이저 절단 서비스는 가스 선택을 지원하여 산소, 질소 또는 압축 공기를 재료 두께에 맞춰 선택함으로써 절단 품질과 비용을 직접적으로 결정합니다. 6mm 이상의 탄소강에는 0.6~2.5bar 산업용 산소를 사용하고, 얇은 탄소강 및 산화물이 없고 밝은 모서리가 필요한 스테인리스강에는 14~22bar 고순도 질소를 사용하며, 최대 3mm의 저탄소강에는 14~16bar의 깨끗한 압축 공기를 사용하면 시간당 가스 비용을 약 75% 절감할 수 있습니다.

핵심 답변 요약표: 레이저 절단 가스 선택

소재 & 두께 범위	권장 보조 가스	압력 설정(bar)	에지 거칠기(Ra)	후처리 호환성
연강 후판 (6mm 이상)	산업용 산소 (O2)	0.6–2.5 bar	Ra 6.3–12.5 μm — 산화막 존재	산화물 제거 필요, 중용접
연강 박판(0.5-4 mm)	고압 질소(N2)	14-18 bar	Ra 1.6~3.2 μm - 은백색, 슬래그 없음	2차 연마 없는 분체 도장
오스테나이트 스테인리스강(전체 두께)	고순도 질소(≥ 99.999%)	16-22 bar	Ra 0.8-1.6 μm &mdash-bright, 열 변색 없음	부동태화층을 보존하고, 직접 TIG 용접
구조용 탄소강 (1-3 mm)	깨끗한 압축 공기	14-16 bar	Ra 3.2-6.3 μm — 약간의 산화	실내 분체 도장 및 기계 조립

데이터 출처: JS Precision 내부 생산 기록, 2025년 1월~12월: 0.5~16mm 탄소강 및 0.5~12mm 스테인리스강에 대한 6kW 및 12kW 파이버 레이저를 사용한 148건의 레이저 절단 작업. 표면 거칠기는 접촉식 프로파일로미터(차단 0.8mm, ISO 4288)로 측정되었으며, 표시된 값은 카탈로그 수치가 아닌 작업 세트 전체에 걸쳐 측정된 범위입니다. 이 데이터 세트는 이 기사의 사례 연구 및 FAQ 수치를 뒷받침합니다.

탄소강은 발열 산소 반응을 이용하여 에너지 소비를 줄입니다. 그러나 표면 품질이 높은 스테인리스강 부품과 특정 탄소강 부품은 별도의 처리가 필요합니다. 고압 질소는 물리적 슬래그 제거 및 산화 방지에 사용됩니다.

탄소강과 스테인리스강 레이저 절단에서 보조 가스의 반응이 다른 이유는 무엇입니까?

탄소강과 스테인리스강 레이저 절단에서 보조 가스의 역학은 절단면 배출이 발열 연소에 의존하는지 또는 초음속 불활성 가스 배출에 의존하는지를 결정합니다. 0.6~2.5bar의 저압 산소는 탄소강 판재에서 총 절단 에너지의 55%~65%를 공급하는 철 산화 반응을 발생시킵니다. 반대로, 스테인리스강의 레이저 절단 가스 선택은 표면 산화 없이 용융된 크롬이 풍부한 드로스를 물리적으로 배출하기 위해 16~22bar의 비반응성 질소를 사용합니다.

산소 보조 탄소강 용융 및 저압 온도 제어 로직에 대한 산화 발열 방정식

• 산소를 탄소강 용융 연료로 사용할 경우, 페로-산소 반응으로 발생하는 열은 절삭 에너지의 최대 55~65%에 기여합니다. 하지만 가스 압력이 2.5bar를 초과하면 용융 풀이 과열되어 절단이 제어되지 않고 용융물 침강과 같은 결함이 발생할 수 있습니다.
• 레이저 절단 가스 선택은 노즐 높이를 0.5mm에서 1.0mm 사이로 제어할 수 있도록 하여 용융 풀을 안정적으로 유지하고 두꺼운 판재 모서리의 열 축적을 방지합니다.

용융 스테인리스강의 물리적 특성 및 초음속 질소 슬래그 제거 메커니즘

• 용융 스테인리스강은 크롬과 니켈을 함유하고 있어 용융 탄소강에 비해 점도가 높고 유동성이 낮습니다. 두꺼운 용융물이 절단면에서 깨끗하게 배출되지 않아 절단면 하단에서 재응고되어 단단한 슬래그를 형성합니다. 이것이 바로 고압 질소가 배출해야 하는 것입니다.
• 슬래그와 열변색을 모두 제거하려면 진정한 초음속 동축 제트가 필요합니다. 즉, 0.15~0.30mm의 환형 틈을 통해 16~22bar의 질소를 분사해야 합니다. 이 제트는 용융 금속의 표면 장력을 극복하고 절단면 전체를 문지를 만큼 충분한 동압을 발생시켜 슬래그와 열변색을 배기 흐름과 함께 제거합니다.

레이저 절단 공정에서 0.6~2.5bar 사이의 압력을 정확하게 유지하면 절단 에너지와 단면 품질의 균형을 맞출 수 있습니다. 0.6bar 미만에서는 반응 전선이 부족해지고, 2.5bar 이상에서는 용융 풀이 과열되어 절단 폭 제어가 어려워집니다.

고압 질소 절단 가스 소비량 및 공정 전환 경계

• 탄소강판 두께가 6mm 이상으로 증가하면 고압 절단 시 질소 소비량이 급격히 증가합니다. 10mm 탄소강 절단 시 가스 소비량은 약 60~80 Nm³/h에 불과합니다.
한편, 에너지 소비량 또한 매우 빠르게 증가하여 비용이 통제 불가능해질 것입니다.
• 4~6mm 판재 두께 범위에서 엔지니어는 판재 두께에 따른 공정 변경 한계를 명확히 지정해야 합니다. 4mm 미만 판재의 경우 산화물 없이 절단을 위해 질소를 사용하고, 6mm 이상 판재의 경우 발열 반응을 이용하여 가스를 절약하기 위해 산소를 사용합니다.

저탄소강 판재 두께와 가스 선택 공정 매개변수 비교표

판재 두께 (mm)	권장 가스	노즐 직경 (mm)	압력 (bar)	절단 속도 (m/min)	표면 거칠기(Ra)
0.5–3	질소(N2)	1.5	14–18	2.5–4.0	Ra 1.6–3.2 μm
4–6	질소/산소	1.5–2.0	14–18 / 0.6–1.5	1.5–3.0	Ra 3.2–6.3 μm
8–10	산소(O2)	2.0	1.5–2.5	0.8–1.5	Ra 6.3–12.5 μm
12–16	산소(O2)	2.0–2.5	2.0–2.5	0.5–0.8	Ra 12.5-25 μm

ISO 9013:2017, 열 절단 - 열 절단 분류 - 기하학적 제품 사양 및 품질 공차는 레이저 절단 탄소강에 적용되는 직각도(μ) 및 표면 거칠기(Rz5) 공차 등급을 정의합니다. 이는 아래 두께/매개변수 표의 공차 기준입니다.

JS Precision 2025 프로젝트 데이터에 따르면, 다양한 보조 가스 조건에서 연강 절단 시 가스 소비량 및 모서리 표면 거칠기 측정값입니다.

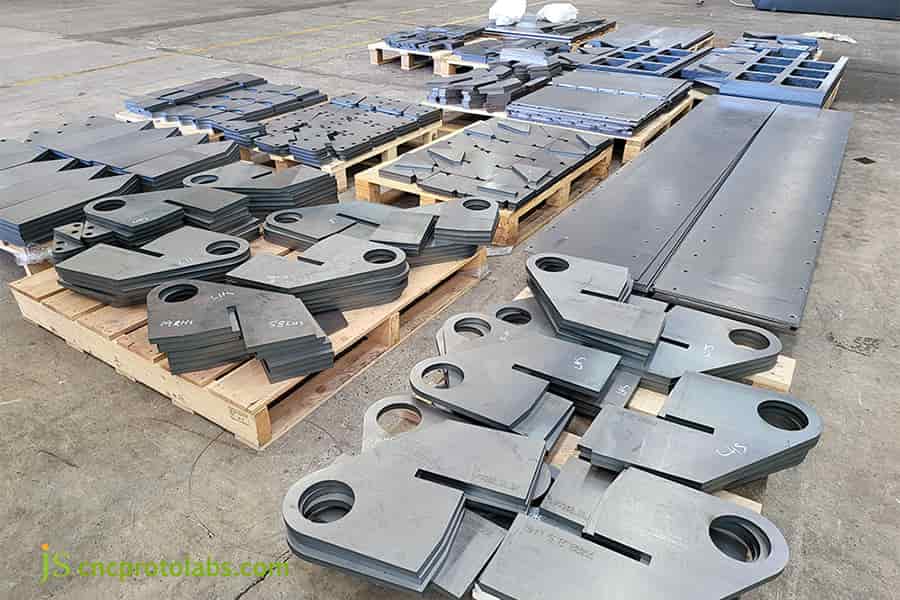

그림 2: 질소 절단 후 팔레트에 적재된 연강 블랭크 - 2차 연삭 없이 밝고 산화물이 없는 모서리.

스테인리스강 레이저 절단 서비스에 고순도 질소가 필요한 이유는 무엇입니까?

스테인리스강 레이저 절단 서비스에는 용융 크롬이 취성 산화물로 휘발되는 것을 방지하기 위해 16~22bar의 압력에서 5.0 등급 질소(순도 99.999% 이상)가 필수적입니다. 레이저 절단 가스 선택 시 가스 순도가 99.99% 미만으로 떨어지면 ASTM A380에 정의된 천연 부동태층이 파괴됩니다.

이러한 오염은 절단면의 황변을 유발하고 기계적 오염 제거 없이는 ASTM B117 염수 분무 부식 저항성을 60% 이상 저하시킵니다.

가스 순도가 금속 단면의 부식 저항성 및 금속 조직에 미치는 영향 메커니즘

• 99.999% 이상의 순도와 16~22 bar의 압력으로 질소를 사용하여 절단하면 열 변색 없이 매끄럽고 은백색의 절단면이 남습니다. 표면은 용접 준비가 완료된 상태이므로 로봇 아르곤 아크 용접 전에 화학적 산세척이 필요하지 않아 전체 공정 단계와 그에 따른 폐기물 발생량을 줄일 수 있습니다.
• 레이저 절단 가스의 선택은 매우 중요합니다.
가스 공급 시스템의 미세한 누출로 공기 중 불순물이 단 0.05%만 유입되어도 염수 분무 저항 시험에서 측정된 스테인리스강 부분의 수명이 240시간에서 48시간 미만으로 단축됩니다.

노즐 내부 고압 가스의 팽창 특성 및 이중층 동축 노즐의 선택

• 노즐 내부의 고압 가스는 단열 팽창을 일으켜 초음속 코어 유동을 형성합니다. 또한, 이중층 동축 노즐은 공기 흐름 빔 형상을 잘 유지하고 공기 흐름 발산으로 인한 압력 손실을 방지합니다.
• 노즐 오리피스 직경(1.5~2.0mm)의 직경이 공기압(16~22bar)에 정확하게 맞춰지면, 결과적으로 발생하는 초음속 동압은 용융 금속의 표면 장력을 깨뜨리기에 충분하며, 따라서 스테인리스강 절단면 하단 가장자리의 슬래그와 버를 완전히 제거할 수 있습니다.

  ASTM A380/A380M-17, 스테인리스강 부품의 세척, 스케일 제거 및 부동태화에 대한 표준 지침은 위의 질소 절단면 조건에서 참조되는 부동태화 요구 사항을 규정합니다. (게시하기 전에 ASTM 카탈로그에서 최신 버전을 확인하십시오. -17 버전은 더 이상 유효하지 않을 수 있습니다.)

  ASTM B117, 염수 분무(안개) 장치 작동에 대한 표준 관행은 위에 인용된 240시간 대 <48시간 수치의 근거가 되는 부식 시험 방법입니다. 시험 데이터 출처: JS Precision 내부 생산 기록, 2025.

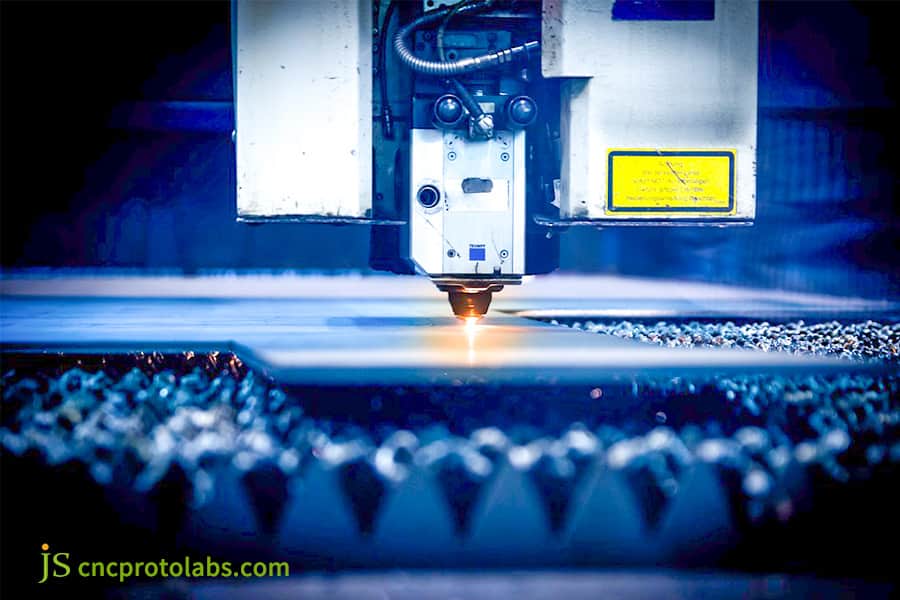

  그림 3: 스테인리스강 시트에서 작동하는 동축 노즐; 초음속 질소 제트는 점성이 높은 크롬 함유 용융물을 분사하는 역할을 합니다.

  압축 공기 레이저 절단의 모서리 품질 한계와 손익분기점은 무엇입니까?

  맞춤형 레이저 절단 서비스 워크플로우에서 압축 공기 보조는 3mm 미만의 연강 및 노출되지 않은 브래킷의 경우 시간당 가스 비용을 75% 절감합니다.그러나 작업장 공기는 ISO 8573-1:2010 Class 1-2-1 여과 기준을 엄격히 충족해야 하며, 이슬점은 -40°C 이하여야 합니다. 오일 응집이 불충분하면 에어로졸화된 탄화수소가 15bar 이하의 압력에서 광학 부품을 오염시켜 100시간 작동 이내에 열 렌즈 현상 및 렌즈 파손을 유발할 수 있습니다.

  클린룸 공기 압축기 정화 요구 사항 및 숨겨진 비용 분석

  1. 작업장 공기 압축기는 냉각식 건조기와 다단 미세다공성 오일 제거 필터를 장착해야 하며, 압력 이슬점은 -40°C 이하여야 하고 잔류 오일 함량은 0.01mg/m³ 이하여야 합니다. 그렇지 않으면 고압의 오일 및 물방울이 15bar의 압력에 부딪혀 보호 렌즈에 달라붙어 열렌즈 효과를 일으킵니다.
  2. 맞춤형 레이저 절단 서비스의 경우, 2mm 탄소강을 압축 공기로 절단하면 미량의 산소를 사용하여 라인 속도를 높일 수 있지만, 절단면에 옅은 노란색 산화물 스케일이 부착됩니다.

  총소유비용(TCO) 회계 및 적용 범위 결정

  압축 공기는 보조 가스 비용을 약 75% 절감하지만, 비용을 완전히 제거하는 것이 아니라 다른 곳으로 옮기는 것입니다. 14~16bar의 압력에서 오일과 물이 섞여 보호 창을 오염시켜 열렌즈 현상을 일으키고, 방치할 경우 렌즈가 파손될 수 있습니다. 따라서 렌즈 교체는 유지보수 항목이 아닌 총소유비용(TCO) 모델에 포함되어야 합니다.

  창 교체 및 수동 슬래그 제거 비용을 포함하면, 당사의 교정 결과에 따르면 일반적인 저탄소강의 경우 최대 3mm 두께까지만 공기 절단 손익분기점을 달성할 수 있으며, 이는 ISO 8573-1 Class 1-2-1 정화 기준을 충족하고 압력 이슬점이 ≤-40°C인 경우에만 가능합니다.

  ISO 8573-1:2010, 압축 공기 - 1부: 오염 물질 및 순도 등급에서는 압축 공기의 순도를 [입자]-[물]-[기름] 등급으로 분류합니다. 여기서 실질적인 목표는 ISO 8573-1 Class 1-2-1입니다. Class 2 수분 = 압력 이슬점 -40°C, 1등급 오일 = ≤ 0.01 mg/m³ - 이는 아래 정제 사양에서 가정하는 바와 정확히 일치합니다.

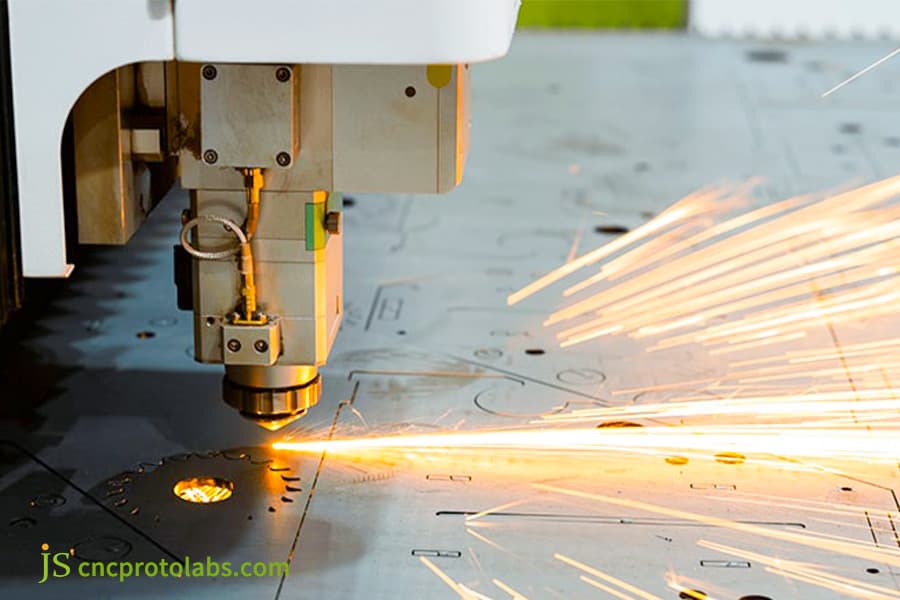

  그림 4: 압축 공기를 이용한 얇은 저탄소 판재 절단 - 질소 절단과 비교했을 때 더 밝고 큰 스파크 플룸이 발생하는 것을 확인하십시오.

  레이저 절단 시 절단면의 산화물과 열영향부(HAZ)가 코팅 박리 및 용접 결함을 유발하는 이유는 무엇입니까?

  산소 보조 연강 레이저 절단 시 0.02~0.1mm 두께의 부서지기 쉬운 산화철 스케일이 0.15~0.30mm 두께의 경화된 마르텐사이트 절편과 함께 생성됩니다. 200°C 분말 경화 중 열팽창 불일치로 인해 이 스케일이 파손되어 ASTM D3359 크로스 해치 접착력 기준 2B 등급 미만으로 떨어집니다. 또한 탄소강 레이저 절단 시 절단면을 급속 냉각하면 수분이 갇혀 MIG 용접 기공률이 40% 증가합니다.

  산소 절단 시 탄소강 절단면의 경화층 및 용접 결함 분석

  • 탄소강을 산소로 절단하면 절단면에 0.15~0.30mm 두께의 경화층(마르텐사이트 구조)이 형성되어 용접 기공 발생 확률이 40% 증가하고, 용접층을 앵글 그라인더로 수동으로 연마 및 제거해야 하므로 지연 냉간 균열이 발생할 가능성이 높아집니다.
  • JS Precision은 2025년 탄소강 레이저 절단 프로젝트에서 3mm Q235B 판재를 산소에서 16bar 질소로 변경한 결과 코팅 박리 결함 발생률이 15%에서 0.5%로 감소하는 것을 확인하여 탄소강 레이저 절단 시 가스 선택이 후처리 조립에 미치는 결정적인 영향을 입증했습니다.

  후처리 조립 과정에서 발생하는 숨겨진 결함 및 전체 비용 선택

  • 고압 질소 절단은 스테인리스강에 슬래그가 없는 깨끗한 절단면을 제공하며 원래의 부동태화층을 손상시키지 않습니다. 결과적으로 산세 및 부동태화 처리 없이 자동 기계로 직접 용접할 수 있어 용접부의 기공이 적고 구조가 더 강해지며, 결과적으로 후속 재작업률을 크게 낮출 수 있습니다.
  • 불량 제품 비교 연구를 통해 탄소강을 산소 절단하면 산화층이 생성되어 전착 도장 접착 불량 및 구조용 접착 강도 저하를 유발하는 것으로 나타났습니다. 엔지니어는 가스 소비량과 향후 재작업/폐기 비용 사이에서 최적의 결정을 내려야 합니다.

  레이저 절단 가스 소모량 및 미터당 비용은 어떻게 계산하나요?

  맞춤형 레이저 절단 서비스에서 절단 보조 가스 비용을 추정하려면 선형 이송 속도에 대한 노즐 팽창 역학을 모델링해야 합니다. 6mm 스테인리스강 판재 레이저 절단 서비스에서 2.0mm 노즐을 통해 18bar 질소 라인은 시간당 45~55Nm³를 분출하며, 이는 운영 비용의 35~45%를 차지합니다. 극저온 대용량 탱크와 공통 라인 네스팅을 사용하면 이 소모품 비용을 26% 절감할 수 있습니다.

  기억해 두어야 할 세 가지 수치입니다.

  6mm 두께의 판재를 1,000m 절단할 경우, 산소 가스 사용 비용은 미터당 약 1.20달러이지만 절단 후 산화물 제거 작업이 필요합니다. 탄소강에 질소 가스를 사용할 경우 미터당 3.80달러이며 분체 도장 준비가 완료됩니다. 스테인리스강에 질소 가스를 사용할 경우 미터당 4.50달러이며 용접 준비가 완료됩니다. 가스 비용은 첫 번째 옵션과 세 번째 옵션 사이에서 세 배로 증가합니다. 바로 이러한 이유로 가스 가격이 아닌 후처리 공정을 고려하여 선택해야 합니다.

  유체 역학 및 경제성 측정 모델

  • 좁은 노즐을 통과하는 압축성 유동은 가스 압력(P)과 노즐 단면적(A)에 따라 가스 소비량에 증폭 효과를 나타냅니다. 일정한 압력에서 가스 소비량은 오리피스 면적에 거의 선형적으로 비례하므로 오리피스가 20% 커지면 가스 소비량도 약 20% 증가합니다. 이러한 관계는 모든 맞춤형 레이저 절단 서비스 견적의 엔지니어링 및 재정적 기반이 됩니다.
  • 두께 6mm의 스테인리스강과 18bar의 질소를 사용할 경우, 가스 소모량은 약 45~55 Nm³/h이며, 이는 운영 비용의 약 35~45%에 해당합니다. 전체 비용 계산 시 전력 사용량과 렌즈 착용 시간을 모두 고려해야 합니다.

  다양한 가스 공급 시스템의 종합 감가상각비 비교

  • 40L 고압 가스 실린더(15MPa)는 소량 프로토타입 제작에 이상적이지만, 잦은 가스 재충전으로 인해 가동 중지 시간이 늘어납니다. 반대로, 175L 극저온 액체 질소 듀어(2.8 MPa)는 지속적이고 안정적인 양의 가스를 공급할 수 있으므로 중규모 생산에 적합하며 전체 비용을 약 18% 절감할 수 있습니다.
  • 현장 PSA 질소 발생은 초기 투자 비용이 높지만, 회수 후 Nm³당 비용이 가장 낮으므로 연속 대량 생산 라인에서 투자 가치가 있습니다. 당사의 공통 라인 네스팅 및 스킵 피어싱 전략과 결합하면 해당 라인의 총 가스 소비량을 추가로 26% 절감할 수 있습니다.

  절단 길이 1000m에 대한 종합 비용 구성 비교표(6mm 탄소강 vs 6mm 스테인리스강)

  재질 및 두께	보조 가스	평균 속도 (m/min)	미터당 가스량(Nm³/m)	미터당 비용(USD/m)	후처리 효과
  6mm 탄소강	산소 (0.6–2.5 bar)	1.2	0.15	1.20	산화물 제거 필요
  6mm 탄소강	질소 (18 bar)	0.9	0.45	3.80	분체 도장 가능
  6mm 스테인리스 스틸	질소 (18 bar)	0.8	0.55	4.50	미러 마감, 직접 용접

  데이터 출처: JS Precision 내부 생산 기록, 2025년. 위 데이터는 각 보조 가스/재료 조합에 대한 측정된 절단 품질 매개변수입니다.

  JS Precision 사례 연구: 가스 최적화로 판금 코팅 박리 및 절단면 테이퍼 문제를 해결한 방법

  JS Precision은 판금 인클로저에 대한 맞춤형 레이저 절단 서비스를 수행하면서 절단 보조 가스 매개변수를 재설계하여 페인트 박리 및 힌지 장착 불량 문제를 해결했습니다. 3mm Q235B 섀시 패널의 경우 산소에서 16bar 고순도 질소로 변경하여 가장자리 산화 현상을 제거했습니다. 4mm 304 스테인리스 힌지 브래킷의 경우, 음의 빔 오프셋이 있는 20bar 질소를 사용하여 절단면 테이퍼를 줄였습니다. 테이퍼링 두께를 0.02mm 이하로 줄여 스크랩 발생률을 18.5%에서 0.08%로 감소시켰습니다.

  고객이 겪은 어려움

  1. 탄소강 하우징 문제.기존 공급업체는 3mm 두께의 Q235B 강판을 산소로 절단하여 절단면에 약 0.15mm 두께의 단단하고 부서지기 쉬운 산화철 층을 남겼습니다.분체 도장을 200°C에서 경화시켰을 때, 산화물과 강철 기판 사이의 열팽창 차이로 인해 도장이 큰 조각으로 벗겨졌습니다. 불량률이 15%를 초과하여 영향을 받은 모든 패널을 재작업해야 했습니다.
  2. 스테인리스 스틸 힌지 문제. 4mm 두께의 AISI 304 힌지 베이스를 99.5% 순도의 질소로 12bar 압력에서 절단했는데, 이로 인해 절단면 벽에 슬래그가 많이 발생하고 절단면에 0.1mm의 경사 테이퍼가 생겼습니다. 그 결과 정밀 조립 중에 힌지가 걸려 전체 조립 불량률이 18.5%에 달했습니다.

  JS 정밀 솔루션

  • 탄소강 공정 변경.
  12kW 파이버 레이저에 산소 대신 16bar N₂ 제트를 보조 가스로 사용하고, 1.5mm 단층 동축 비산 방지 노즐을 장착했습니다. 이 두 가지를 통해 열영향부에 산화층이 생기지 않아 코팅 전 절단면에 2차 연마가 필요하지 않습니다.
  • 스테인리스 스틸 절단 매개변수 재설정. 4mm 304 힌지의 경우, 175L 중앙 집중식 극저온 듀어에서 기화 가스를 공급하는 방식으로 변경했습니다. 순도는 99.999%(5.0 등급, "5N")로 고정하고, 압력은 20bar로 높였으며, 피어싱은 3단계 점진적 펄스 시퀀스로 변경했습니다. 이 조합으로 피어싱 지점에서의 비산 현상을 완전히 제거했습니다.
  • 빔 초점의 동적 최적화. 초점 위치는 음의 방향으로 플레이트 표면 아래 1/3(-1.5mm ~ -2mm)만큼 이동합니다.0mm), 초음속 기둥형 제트 효과를 사용하여 절단면 하단에 슬래그가 발생하지 않으며, 직선 절단면의 수직 편차가 ≤ 0.02mm로 감소합니다.

  실패 경험 검토 및 교훈

  탄소강 질소 절단 시범 테스트 중, 공정팀은 처음에 스테인리스강에 사용되는 20bar 고압 조건을 사용했습니다. 과도하게 강한 냉기류로 인해 3mm 탄소강판의 얇은 가장자리가 약간 휘어지면서 노즐 충돌 경보가 발생했습니다.

  최종 결과

  • 품질 인증
  JS Precision의 맞춤형 레이저 절단 서비스로 제작된 부품은 ASTM B117에 따라 1,000시간 동안 중성 염수 분무에 노출된 후에도 박리 또는 기포 발생 없이 ASTM D3359 횡절단 등급 5B를 달성했습니다. 스테인리스 힌지 절단면은 Ra 1.2μm의 표면 조도를 보였으며 밝은 은백색을 띠었습니다.
  • 대량 생산 이점. 4mm 절단 높이에 걸쳐 측정된 절단 폭 테이퍼를 0.02mm 이하로 유지함으로써 조립 불량률을 18.5%에서 0.08%로 줄이고 배치 주기를 3일 단축했습니다. 고객이 부담하던 대부분의 재작업 및 생산 라인 중단 비용을 제거합니다.

  절단 부품의 코팅 박리 또는 조립 불량 문제를 해결하는 데 도움이 필요하십니까? JS Precision 엔지니어링 팀에 문의하시면 동일한 보조 가스 최적화를 제공받으실 수 있습니다. 귀사의 재질, 두께 및 코팅 사양에 맞춰 구축된 매개변수 세트를 통해 부품이 염수 분무 테스트를 통과하고 첫 번째 시도에서 정확하게 조립되도록 지원합니다.

  자주 묻는 질문

  Q1: 고압 질소가 10mm 이상의 탄소강 절단 시 산소를 완전히 대체할 수 없는 이유는 무엇입니까?

  질소를 사용하여 10mm 이상의 강판에서 슬래그를 제거하려면 높은 레이저 출력(20kW 이상)과 고압(약 20bar)이 모두 필요합니다. 이로 인해 보조 가스 소모량이 90 Nm³/h를 초과하고 미터당 비용이 산소 대비 약 300% 증가합니다. 이는 위 표의 8~10mm 및 12~16mm 행과 일치합니다. 반면 저압 산소는 발열성 철-산소 반응을 이용하여 절단 에너지의 55~65%를 공급하고 1.5~2.5bar에서 안정적으로 슬래그를 제거합니다. 또한 8mm 이상에서는 더 빠르게 진행되므로 두꺼운 판재는 산소 용접으로 처리해야 합니다.

  Q2: 엔지니어는 스테인리스강 레이저 절단면의 부동태층이 유지되는지 어떻게 신속하게 확인할 수 있습니까?

  • 먼저 육안으로 확인합니다. 질소 용접이 제대로 되면 단면이 균일한 은백색을 띠고 변색이 없습니다. 절단면에 노란색이나 옅은 노란색이 보이면 보조 가스의 순도가 99.99% 미만이거나 공급 라인 어딘가에 공기가 혼입된 것입니다.
  • 필요한 경우 화학적으로 확인합니다. 절단면에 황산구리 용액 한 방울을 떨어뜨립니다. 부동태 피막이 손상된 부분에서 유리 철이 구리를 환원시켜 약 5초 이내에 눈에 보이는 붉은색 구리 침전물이 나타납니다. 이를 통해 이음매의 어느 부분이 부동태층이 손실되었는지 정확히 알 수 있습니다.

  Q3: 전기 도금 전 얇은 연강 부품에 질소 절단을 강력히 권장하는 이유는 무엇입니까?

  산소 절단은 단단하고 부서지기 쉬운 산화철 층을 생성하는데, 이는 인산염 처리 및 전기영동 공정에 전혀 적합하지 않습니다. 고압 질소 절단은 순수한 철 표면을 드러내며, 이 표면은 도금액과 반응하여 매우 치밀한 보호층을 형성하여 재료를 옥외에서 사용할 때 기포 발생 및 가장자리 박리를 방지합니다.

  Q4: 압축 공기 절단 중 레이저 헤드 보호창이 자주 파손되는 근본 원인은 무엇입니까?

  근본 원인은 공급되는 공기 중 수분 및 오일 미스트의 불완전한 정화입니다. 16bar 압축 공기에 포함된 미세한 오일 방울이 렌즈에 부착되어 레이저 조사 하에서 빠르게 열을 흡수하고 탄화되어 열 응력을 유발하고, 이로 인해 렌즈에 균열이 발생합니다. 이러한 잠재적 위험을 제거하려면 이슬점이 -40°C 이하인 흡착식 건조기를 설치해야 합니다.

  Q5: 스테인리스강 레이저 절단면의 슬래그는 보조 가스 압력을 높이는 것만으로 제거할 수 있습니까?

  아니요. 약 24bar 이상에서는 추가 압력이 도움이 되지 않고 오히려 해가 됩니다. 절단면에 충격파와 와류가 발생하여 실제로 용융된 버가 바닥 가장자리에 더 많이 튀어 오릅니다. 효과적인 해결책은 광학적 및 기계적 방법입니다. 초점을 판재의 아래쪽 1/3 지점으로 이동하고 노즐 직경(1.5~2.0mm)을 맞춰 유동이 진정한 초음속이 되고 안정되도록 해야 합니다.

  Q6: 보조 가스 선택은 고밀도 판금 천공 배열에서 구멍 직경 공차에 어떤 영향을 미칩니까?

  산소는 반응물로 소모되므로, 천공할 때마다 주변 재료에 추가적인 화학적 열이 전달됩니다. 고밀도 미세 천공에서는 이 열이 축적되어 인접한 구멍 벽을 녹여 배열의 공차를 초과할 수 있습니다. 질소는 발열 반응 없이 운동량과 냉각 효과만 제공하므로 국부적인 가열이 제한됩니다. 따라서 구멍 가장자리 모양이 선명하게 유지되고 고밀도 배열 전체에 걸쳐 공차가 ±0.05mm 이내로 유지됩니다.

  Q7: JS Precision은 정밀 레이저 절단 생산에서 일관된 절단면 품질과 가스 순도를 어떻게 보장합니까?

  JS Precision은 중앙 집중식 액체 질소 저장 탱크를 갖추고 있으며, 배출되는 가스의 순도를 온라인으로 모니터링하고 99.999% 이상으로 유지합니다.

  본 장비는 자동 초점 보정 및 높이 감지 기능을 갖추고 있으며, ISO 9001:2015 시스템에 따라 생산 관리가 이루어져 최초 생산품 및 양산품 모두 일관된 표면 마감 및 공차를 보장합니다. Q8: JS Precision에서 정확한 레이저 절단 견적을 받으려면 어떤 기술 매개변수가 필요합니까? 고객께서는 재질 등급, 공차 정확도, 산화막 허용 여부 및 후속 공정을 명시한 2D/3D 도면(DXF, DWG 등)만 제공해 주시면 됩니다. 엔지니어가 2시간 이내에 평가를 완료하고 가스 선택 권장 사항 및 수량 계산을 포함한 자세한 견적서를 제공해 드립니다.

  요약

  탄소강 및 스테인리스강에 사용할 보조 가스를 선택하는 것은 소모품 선택이 아니라 공정 선택입니다.

  절단면의 금속 조직, 슬래그 제거 유동장, 후처리 수율, 총 수명 주기 비용 등 네 가지를 동시에 결정합니다.
  • 산소는 자체 발열 반응을 절삭 에너지로 사용하여 중후판 탄소강에서 가장 빠른 처리 속도를 제공합니다.
  • 순도 99.999% 이상의 초고압 질소는 연마가 필요 없는 은백색의 용접 준비 완료된 스테인리스강 모서리를 얻는 유일한 방법입니다.
  • 규격 압축 공기는 ISO 8573-1 Class 1-2-1 정제 기준을 충족하는 경우 중후판에서 비용 절감에 실질적인 도움이 됩니다.

  최종 조립 사양부터 시작하여 가스까지 역순으로 계획하십시오.

  이것이 바로 부품이 조립 단계에 도달하기 전에 모서리 박리 및 슬래그를 제거하는 유일하게 확실한 방법입니다.
