정밀 부품을 위한 금속 레이저 절단 설계 지침

금속 레이저 커팅 디자인 정밀 금속 부품의 경우 엄격한 DFM 매개변수가 필요합니다. 구멍 직경을 최소 1.0T로 유지하고, 구멍 간 거리와 구멍 간 간격을 2.0T로 유지하고, 0.15~0.35mm로 사전 보정합니다 . 레이저 절단의 기하학적 규칙은 국부적인 열 축적, 가장자리 테이퍼 및 재료 번스루를 방지하고 공차를 ±0.005mm 이내로 동적으로 유지합니다.

정밀 금속 레이저 절단 설계 지침 매트릭스

디자인 매개변수	권장 한도	실패 및 근본 원인	엔지니어링 수정
최소 구멍 직경	≥1.0T(고압질소)	피어싱 슬래그 축적, 열 제거, 심한 테이퍼.	고주파 펄스 피어싱, 피어싱 속도 감소.
최소 기능 간격	≥2.0T(≥1.5mm 권장)	HAZ 중첩으로 인해 교량이 녹아 뒤틀림이 발생합니다.	최적화된 절단 경로, 마이크로 조인트.
커프 보상	단면 오프셋 0.08~0.18mm	부정적인 조립 공차, 간섭.	두께 및 스폿 초점을 기반으로 한 CAM 경로 오프셋 .
내부 코너 반경	R ≥ 0.5T (최소 0.5mm)	90° 코너 연소, 응력 균열.	전환 모깎기 또는 모서리 루프 경로.
홀-벤드 릴리프	≥2.0T + Rbend	플라스틱 스트레치는 인접한 구멍을 변형시킵니다.	굽힘 영역의 직사각형 릴리프 노치.

출처: 국제 표준화 기구(ISO) - ISO 9013:2017, 열 절단 - 열 절단 분류 - 기하학적 제품 사양 및 품질 공차; JS Precision 2025~2026 프로젝트 데이터베이스(1,200개 이상의 유럽 프로젝트).

주요 시사점

• 열 변형 제어: ≥2.0T의 최소 형상 거리를 유지하고, 겹치는 열 영향 영역(HAZ)이 얇은 벽 번오프를 일으키지 않도록 절단 경로를 세그먼트로 나눕니다.
• 테이퍼 제거: CAM 스테이지는 모든 움직임을 차단하여 두께가 3.0mm보다 두꺼운 플레이트에 대해 수직 절단 표면의 테이퍼가 0.5° 이하가 되도록 스폿 포커싱에 대한 동적 보상을 활성화해야 합니다.
• 조립 사전 보정: 플러그인 구조 조인트의 도면에는 2차 디버링 및 디버링 작업을 수행할 필요가 없도록 커프에 대해 +0.10mm의 공차 허용 오차가 포함되어야 합니다. CNC 밀링 .

금속 레이저 절단 설계에서 최소 구멍 크기와 형상 간격이 중요한 이유는 무엇입니까?

금속 레이저 절단 설계에서 구멍과 간격의 물리적 한계는 레이저 천공의 열 입력과 보조 가스의 퍼지 용량 에 따라 달라집니다. 재료 두께(<1.0T)보다 작은 개구부는 되메우기 및 드릴링 중 열 축적으로 인해 내벽 연소 및 심각한 경사 편차를 초래합니다.

레이저 천공 중 에너지 밀도 및 가스 역학

레이저 천공 중 에너지 밀도는 작동 순간 최대 10⁶ W/mm² 에 도달할 수 있으며 보조 가스(질소 또는 산소)의 유체역학적 상태는 용융된 재료 배출이 얼마나 효율적으로 수행되는지에 큰 영향을 미칩니다.

1. 산소 절단: 반응에 의해 생성된 열은 더욱 국부적인 가열로 이어져 벽이 얇은 재료가 침식되기 더 취약해집니다. 이 방법은 무거운 탄소강판 에 가장 적합합니다.
2. 고압 질소 절단: 용융 및 취입 공정 에는 더 높은 수준의 에너지 투입이 필요하지만 결과적으로 스테인리스강 및 알루미늄 합금에 적합한 깔끔한 절단이 이루어집니다.

열 영향 구역이 겹쳐지는 기계적 과정

두 컷 사이의 간격이 2.0T 미만이면 1200℃ 이상의 온도에서 열전도가 중첩되는 재료 매트릭스가 생성됩니다. 이로 인해 재료의 작은 웹이 파손되거나 변형되어 국부적으로 붕괴되거나 구부러집니다.

에 따르면 ISO 9013:2017 , 1.0~3.0mm 판금의 클래스 1 열 절단에 대한 평탄도 공차는 ±0.05mm 이내입니다.

엔지니어링 부서에서는 열 부하 분산 수단으로 도약 경로 알고리즘과 펄스 천공 기술 , CAM 프로그래밍을 통합할 것을 제안했습니다. 그 결과, 간격이 2.0T 이상인 샘플의 합격률이 99.2% 로 향상되었습니다.

다양한 플레이트 두께에 대한 한계 및 안전 구멍 직경/간격 표

재료두께(mm)	최소 구멍 직경(mm)	안전한 구멍 직경(mm)	최소 피처 간격(mm)	안전한 피처 간격(mm)
1.0	1.0	1.5	2.0	3.0
2.0	2.0	3.0	4.0	5.0
3.0	3.0	4.5	6.0	7.5
5.0	5.0	7.5	10.0	12.0
6.0	6.0	9.0	12.0	15.0

출처: 국제 표준화 기구(ISO) — ISO 9013:2017, 열 절단; JS Precision 2025 생산 데이터 검증(8,400개 이상의 부품).

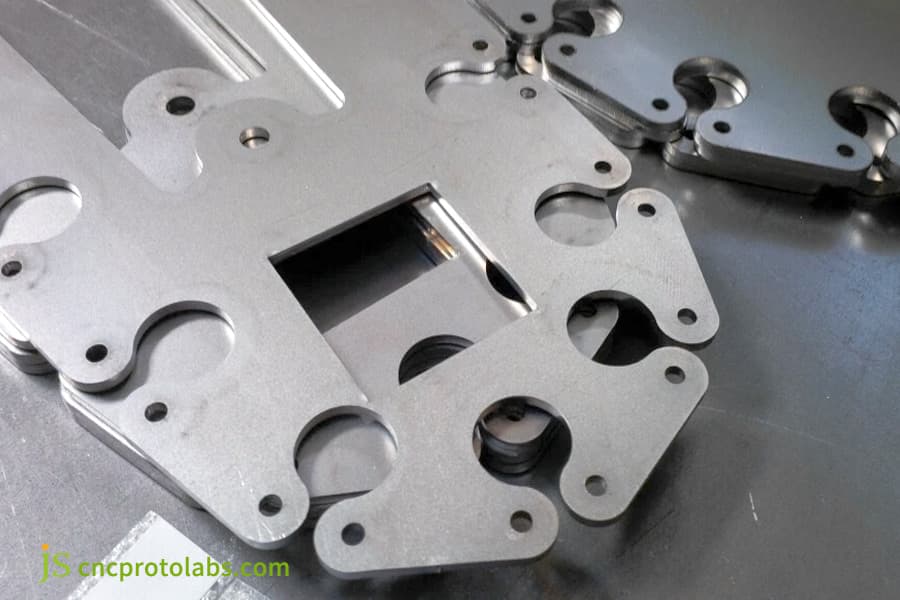

그림 1: 구멍과 슬롯이 있는 정밀 레이저 절단 금속 부품.

정밀 레이저 절단 서비스에서 엄격한 레이저 절단 공차 및 커프 보상을 어떻게 유지합니까?

±0.005mm의 엄격한 공차를 달성하는 열쇠 정밀 레이저 절단 서비스 0.15mm ~ 0.35mm의 레이저 절단 폭을 정확하게 측정하고 사전 보정하여 기계 열 드리프트 및 빔 웨이스트 발산으로 인한 음의 치수 편차를 제거합니다.

커프의 형성 메커니즘과 초점 위치의 영향

1.06μm의 광파장을 갖는 파이버 레이저는 포커싱 렌즈를 사용하여 해당 크기의 빔 웨이스트를 얻을 수 있습니다. 재료 전체의 절단 모양은 초점 위치에 따라 결정됩니다(양수 0 음수 초점). 양수 초점은 V자 모양을 만들고, 제로 초점은 직사각형을 만들고 음수 초점은 각각 역V자 모양을 남깁니다.

• 높은 수준의 반사 재료(6061-T6 알루미늄): 반사율은 >90%입니다. 열전도율이 높고 절단 폭 변화가 최대 ±0.05mm입니다.
• 매우 안정적인 거동을 갖는 Q235 탄소강의 광흡수재: 제작된 커프 폭의 폭은 ±0.02mm 이내에서만 변화합니다.

공차 제어 기능

JS Precision 엔지니어링 팀의 다년간의 실무 경험을 바탕으로 정밀 판금 가공 , 표준 부품의 치수 공차는 ±0.005mm일 수 있는 반면, 복잡하고 불규칙한 부품은 독점적인 보상 경로와 함께 엔지니어링 도면을 분석하고 개발해야 합니다.

엔지니어링 설계 지침: CAD 모델링에는 절단선 오프셋이 수반되지 않지만 조립 참조 및 한계 맞춤 공차는 기술 도면에 정확하게 표시되어야 합니다(예: 파이버 레이저 절단 후 H7 ​​결합 구멍에 리밍을 위한 0.2mm 가공 여유를 유지해야 합니다).

다양한 재료 반사율 및 절단 보상

재료	1.06μm에서의 반사율(%)	열전도율(W/m·K)	일반적인 커프 폭(mm)	권장 오프셋(mm)
스테인레스 스틸 304	35~40	16	0.20~0.30	0.10~0.15
알루미늄 6061-T6	90~95	167	0.25~0.35	0.13~0.18
구리 C1100	95~98	401	0.30~0.40	0.15~0.20
탄소강 Q235	25~30	52	0.15~0.25	0.08~0.13

출처: 미국 재료 시험 협회(ASTM) — ASTM E2387-19, 레이저 빔 공간 강도 프로파일 결정을 위한 표준 관행.

커프 보상 매개변수에 대해 아직도 확신하지 못하시나요? 귀하의 시트 재료 등급 및 두께에 대한 세부 정보를 당사에 전달하시면 당사 엔지니어가 무료로 절단 보상 값을 교정하고 맞춤형 공정 매개변수 테이블을 돌려드립니다.

그림 2: 레이저 절단기 헤드 절단 판금.

가장자리 드로스 및 열 영향부(HAZ)를 방지하는 금속 레이저 절단 설계 지침은 무엇입니까?

핵심은 금속 레이저 절단 디자인 지침 슬래그 축적 및 미세 경화층을 제거하기 위한 핵심은 날카로운 모서리의 기하학적 전이를 최적화하고 보조 가스 압력을 1.5MPa ~ 2.0MPa로 일치시켜 바닥 표면의 용융 금속이 2차 응고되는 것을 방지하는 데 있습니다.

슬래그 축적 및 열영향부의 근본적인 원인

용융 풀의 표면 장력과 고압 질소에 의해 가해지는 전단력 사이의 평형이 슬래그 생성 정도를 결정합니다. 2,762kg/h(1.5MPa) 미만 의 질소 유량(압력 1.5MPa)에서는 용융된 물질을 완전히 배출하기에는 부족하며 , 결과적으로 금속이 냉각되면 하부 표면에 0.05~0.15mm의 슬래그 층이 쌓입니다.

90° 날카로운 코너 과열에 대한 대책 설계

90° 날카로운 모서리에서 과열 문제를 극복하기 위해 제안되는 솔루션은 다음과 같습니다.

• 내부/외부 필렛 반경 R ≥ 0.5T: 열 집중을 피할 수 있도록 날카로운 모서리에 전이로 필렛 반경을 추가합니다.
• 코너 루프: CAM 끝에는 레이저 헤드가 코너에서 멈추지 않고 이동할 수 있도록 원형 경로가 설계되었습니다.
• 코너 출력 적응형 감쇠: 기계가 날카로운 코너에 접근하면 레이저 출력이 자동으로 20~30% 감소합니다.

산화층 제어 및 질소 절단의 장점

탄소강의 산소 절단으로 생성된 표면은 0.02mm ~ 0.05mm 범위의 부서지기 쉬운 산화층을 갖고 있어 분체 코팅의 접착이 효과적이지 않을 수 있습니다. 고압의 질소를 사용하면 깔끔한 절단이 가능하고 밝은 모서리(Ra 1.6~3.2μm) 를 얻을 수 있어 2차 그라인딩이 전혀 필요하지 않습니다.

의료 장비 연삭 프로젝트에 참여한 엔지니어링 팀과 협의한 결과, 1.8MPa의 압력에서 99.999% 순수 질소를 사용할 때 316L 스테인레스 스틸 가장자리를 Ra 0.8μm만큼 매끄럽게 절단하여 2차 가공이 필요하지 않은 것으로 나타났습니다.

절단 잔여물이 부품 품질에 영향을 줄 수 있다고 걱정하시나요? JS Precision 엔지니어와 무료 15분 DFM 상담을 예약하고 도면에 과열을 일으킬 수 있는 날카로운 모서리와 같은 위험 지점이 있는지 빠르게 알아보세요.

그림 3: 밝은 불꽃으로 금속판을 절단하는 레이저 커터.

레이저 절단 부품 설계에서 굽힘 릴리프 및 구멍 간격을 어떻게 설계해야 합니까?

동안 레이저 컷팅 부품 디자인 , 2차 작업인 굽힘 외에도 구멍 가장자리에서 굽힘 선까지의 거리는 두께 T에 굽힘 반경 Rbend를 더한 값의 최소 2.0배가 되어야 합니다. 그리고 늘어나는 왜곡 문제를 피하기 위해 판 두께 T보다 깊은 직사각형 릴리프 노치가 도입되어야 합니다.

굽힘 변형 영역과 구멍 위치 사이의 간섭 메커니즘

굽힘 선에 너무 가깝게 위치한 구멍이나 불규칙한 홈은 둥근 구멍의 모양이 늘어나서 타원(원형도 > 0.3mm)으로 변 하거나 최악의 경우 가장자리가 찢어질 수 있습니다.

세 가지 기본 카테고리를 기반으로 한 변형 방지 컷 디자인

• 직사각형 릴리스 홈: 폭≥ T, 깊이≥ Rbend + T 이며 대부분의 표준 직각 굴곡에 적용 가능합니다.
• 찢어짐 방지 홈: 굽힘 선 끝 부분에 응력 집중을 피하기 위해 반원형 홈이 절단됩니다.
• 반원형 구멍 노치: 다축 인장 응력을 줄이기 위해 플랜지 하단에 구현됩니다.

소켓 조인트 암수 장부 맞춤 공차 설계

레이저 절단의 약간의 테이퍼를 보상하기 위해 혀 치수는 시트의 각 소켓 홈보다 0.15mm 짧아야 하며 한쪽 면은 0.10mm 간격으로 남겨두어야 합니다. 이 방법을 사용하면 조립이 스스로 위치를 잡을 수 있고, 노크 현상이 발생하지 않으며, 용접 고정 비용이 절감됩니다.

그림 4: 맞춤형 모양과 돌고래를 만드는 레이저 절단기.

정밀 금속 레이저 절단을 위한 합금 선택 및 형상을 어떻게 최적화합니까?

반사율이 높은 재료(구리합금, 알루미늄합금)를 가공할 때 정밀 금속 레이저 절단 따라서 디자인은 극도로 좁은 미세 연결을 피하고 절단 보상량을 늘려야 하며, 동시에 높은 빔 품질의 파이버 레이저를 사용하여 빔 반사로 인해 광학 렌즈가 손상되는 것을 방지해야 합니다.

구리 및 알루미늄 고반사성 재료의 가공 문제

구리와 알루미늄은 실온에서 빛의 90% 이상을 반사하며, 초고속 열 전도성으로 인해 너무 많은 에너지가 소실되므로 재료의 가장자리에 미세한 결함이 생기고 프로파일이 뒤집힐 위험이 있습니다.

기반 ASTM A635 , 냉간 압연 탄소강의 최대 허용 뒤틀림은 96인치당 0.125인치 입니다. 그러나 마감 등급의 경우 0.0625인치까지 줄일 수 있습니다. 레이저 절단의 경우 최적의 초점 거리를 유지하려면 마감 등급 I20을 사용하는 것이 좋습니다.

업계 표준에 따라 JS Precision은 반사율이 높은 재료가 레이저 초점 경로에서 불안정해지는 것을 방지하기 위해 들어오는 검사 단계에서 이러한 제한을 엄격히 준수합니다. 또한 보드 물결로 인한 커프 테이퍼 드리프트를 방지하는 데 도움이 됩니다.

• 최소 벽 두께: 반사율이 높은 재료의 경우 벽이 얇은 부분이 열에 날아가지 않도록 1.5T 이상 으로 설정해야 합니다.
• 레이저 보호 필름: 노출된 부품에는 레이저 보호 필름이 사전 적층된 재료를 선택하여 뜨거운 슬래그로 인한 긁힘으로부터 표면을 보호합니다.
• 절단 여유: 단면의 거칠기를 고려하여 두꺼운 알루미늄 합금 시트에 대해 최소 절단 여유를 0.3mm로 유지합니다.

엔지니어링 금속 재료의 레이저 가공성과 공정 변수 비교표

재료	반사율(%)	열전도율(W/m·K)	권장 가스 압력(MPa)	가장자리 거칠기 Ra(μm)
스테인레스 스틸 304	35~40	16	1.5~2.0(N2)	0.8~1.6
알루미늄 6061	90~95	167	1.2~1.8(N2)	1.6–3.2
구리 C1100	95~98	401	1.0~1.5(N2)	3.2~6.3
탄소강 Q235	25~30	52	0.8~1.2(O2)	1.6–3.2
티타늄 Gr5	55~60	7	1.5~2.0(Ar)	0.8~1.6

출처: 미국금속학회(ASM) — ASM 핸드북, 11권: 고장 분석 및 예방, 2021.

금속 레이저 절단 부품의 비용을 낮추기 위해 2D CAD 및 DXF 파일을 어떻게 최적화합니까?

가공비용 절감의 핵심 금속 레이저 절단 부품 DXF 벡터 이미지에서 중복된 닫힌 마이크로 세그먼트를 정리하고 공통 라인 절단 및 뼈대 마이크로 연결을 설계하여 천공 수와 공작 기계 유휴 이동을 줄이는 데 있습니다.

CAM 자동 배열 및 청구 논리

레이저 절단 견적은 피어싱 횟수, 절단 경로 길이 및 시트 재료 활용도를 기준으로 계산됩니다. 대량 주문의 경우 피어싱 개수가 견적 구조의 약 15~25%를 차지합니다. 판금 레이저 절단 서비스 . 피어싱을 제거할 때마다 0.5~1.2초가 절약됩니다 . 이는 1000개 일괄 처리에 대해 이야기할 때 많은 절약 효과를 의미합니다.

엔지니어가 제출한 도면 및 수정 지침의 일반적인 오류

• 닫히지 않은 선과 윤곽선의 중복된 겹침을 제거하고 CAD의 Overkill 명령을 사용하여 중복된 선 세그먼트를 제거합니다.
• 치수, 텍스트 및 제목 블록에 대한 주석을 삭제합니다. 1:1 순수 기하학적 윤곽 요소만 남겨 둡니다.
• 스플라인 곡선을 사용하지 마십시오. 모든 것을 접하는 다중 세그먼트 원형 호(호가 있는 폴리선)로 변경하여 CAM 이산화를 수만 개의 아주 짧은 선으로 유지함으로써 공작 기계 진동이 자주 발생하고 절삭 속도가 감소하는 것을 방지합니다.

공통 엣지 커팅 및 공통 천공 기술

동일한 평행 직선 프로파일과 제로 간격을 갖는 품목에 공통 모서리 커터를 사용하면 재료 활용도가 75%에서 88% 이상으로 향상될 수 있습니다. 이 방법을 사용하면 처리 시간도 약 20~35% 단축할 수 있습니다.

처리 비용을 줄이기 위해 DXF 최적화가 필요합니까? 무료 사전 검토 서비스를 받으려면 JS Precision에 문의하세요. 우리 전문가들은 필요하지 않은 라인을 표시할 뿐만 아니라 공통 가장자리 절단 가능성에 대해서도 조언해 드립니다.

JS Precision은 의료 기기용 정밀 금속 레이저 절단에서 열 변형을 어떻게 제거했습니까?

10,000와트 파이버 레이저 가공 센터와 고정밀 동적 공압 서보 시스템을 활용해 온 JS Precision은 이미 공차 ±0.005mm(마이크로 그루브는 ±0.025mm까지 허용 가능)의 316L 초박형 그리드 부품의 시험 생산을 관리했으며 산화 및 변형이 없는 부품으로 적합합니다. 정밀 의료 기기 .

고객이 겪는 어려움

유럽의 한 의료용 내시경 제조업체는 두께가 0.8mm이고 촘촘하게 배열된 420개의 마이크로그루브 (홈 폭 0.6mm, 간격 0.8mm) 를 갖는 316L 스테인리스 스틸 필터 그리드를 대량 생산하는 방법을 원했습니다. 공급업체의 가공은 원래 열 응력으로 인해 심각한 뒤틀림을 초래했습니다. 이러한 큰 평탄도 오류(1.2mm 이상)에도 불구하고 홈 가장자리에 슬래그가 쌓여 투과성이 68%에 불과하고 전체 수율이 40% 미만이어서 제조업체가 이전 공급업체를 잃게 되었습니다.

JS정밀솔루션

• DFM 경로 재구성: 절단 경로의 원래 단일 방향 연속 절단이 교차 메시의 다중 절단 절단으로 수정되고 국부적인 열 축적 이벤트가 확산됩니다.
• 보호 가스 매개변수 설정: 5000Hz에서 높은 반복률의 초단 레이저 펄스를 사용하는 파이버 레이저 절단 시스템과 함께 고순도 질소 가스(순도 99.999%, 180bar 압력)를 사용했습니다. 빔 초점은 -0.2mm 표시에 있었습니다.
• 슬롯형 레벨링 시스템(평탄도 제어 시스템): 특수 벌집형 진공 흡착 도구를 사용하여 제조 중 얇은 시트 가장자리의 열 진동을 동시에 차단했습니다.

실패와 프로세스에서 얻은 교훈

엔지니어링 검증의 시작 단계에서 일반 연속파(CW) 레이저 방식을 사용하면 마이크로립에서 0.08mm의 국부적으로 제한된 열 수축이 발생했습니다. 엔지니어링 팀은 연속 절단 옵션을 폐기하기로 결정하고 준연속 펄스(QCW) 냉간 가공 보상 체계를 채택했습니다.

최종 결과

• 평탄도 제어: 전체 평탄도는 0.05mm 이내로 제어됩니다.
• 마이크로그루브 공차: 마이크로그루브 공차는 ±0.025mm 에서 안정적입니다.
• 외부 공차: 기본 평면의 외부 공차는 ±0.005mm 이내로 제어됩니다.
• 가장자리 품질: 가장자리 마감이 Ra 0.8μm 만큼 미세해지며 2차 연마가 완전히 제거됩니다.
• 수율: 40%에서 99.4% 로 인상되었습니다.

출처: JS Precision 품질 엔지니어링 기록(검사 보고서 번호 CMM-2025-MED09); 국제 표준화 기구(ISO) — ISO 9013:2017, 열 절단.

당사 엔지니어로부터 정밀 부품에 대한 무료 DFM 분석을 원하시면 지금 바로 3D STEP 모델과 2D DXF 도면을 이메일로 보내주십시오. DFM 타당성 분석을 수행하고 12시간 이내에 정직한 가격을 알려드리겠습니다.

자주 묻는 질문

Q1: 판금 레이저 절단 서비스의 표준 공차 용량은 무엇입니까?

JS Precision은 판금 레이저 절단 치수 공차를 최소 ±0.005mm로 유지합니다. 복잡하고 불규칙한 모양의 프로파일이 있는 부품의 경우 도면을 기반으로 한 평가가 먼저 수행되며 엔지니어링 팀은 제조용 설계(DFM) 단계에서 실행 가능한 공차 범위를 결정합니다.

Q2: JS Precision은 정밀 스테인리스강 절단 시 불순물 제로를 어떻게 보장합니까?

이는 동적 레이저 스폿 초점 개선 과 99.999% 고순도 고압 질소(압력 1.8~2.0 MPa)를 결합하여 절단 하단 가장자리를 거울처럼 매끄럽게 만들어 슬래그 축적과 2차 연마를 완전히 배제함으로써 수행됩니다.

Q3: 금속 레이저 절단 설계에서 실현 가능한 절대 최소 구멍 크기는 얼마입니까?

일반적인 규칙은 1.0T 이상의 최소 조리개를 요구합니다. 박판의 경우 고주파 펄스 천공을 이용하여 0.5T 미세 홀 가공이 가능하지만, 원통도에 대한 엄격한 요구 사항이 있는 경우 레이저 절단 후 CNC 리밍 가공을 추가하는 것이 좋습니다.

Q4: 맞춤형 금속 레이저 절단 부품에 대한 정확한 가격 견적을 받으려면 어떻게 해야 합니까?

재료 유형, 시트 두께, 필수 공차 및 표면 마감을 명확하게 보여주는 1:1 비율의 2D 벡터 도면(.DXF/.DWG) 및/및 3D 모델(.STEP)을 제출하세요. 레이저 절단 견적 천공수, 재단 길이, 시트 활용률, 후가공 시간을 기준으로 계산됩니다.

Q5: 레이저 절단 부품 설계에서 내부의 날카로운 모서리를 피해야 하는 이유는 무엇입니까?

내부 90° 코너는 코너에서 레이저 빔의 감속으로 이어지며, 이로 인해 코너 과열로 이어지는 열이 발생합니다. R ≥0.5T의 최소 내부 반경은 공작 기계가 해당 속도로 절삭하면서 지속적으로 높은 절삭 속도를 허용함으로써 국부 균열 발생 및 응력 축적을 방지하는 데 도움이 됩니다.

Q6: 질소 보조 가스와 산소 보조 가스의 실질적인 차이점은 무엇입니까?

산소는 탄소강과 반응하여 가열되어 절단이 빨라지지만 절단면에는 0.02~0.05mm의 산화물 층이 남아 있습니다. 고압 질소는 잔류물을 물리적으로 제거하여 스테인리스강 및 알루미늄 합금의 절단 표면을 완전히 산화시키지 않고 Ra 1.6μm의 평균 거칠기를 달성합니다.

질문 7: 레이저 절단으로 가장자리 결함 없이 구리 및 6061 알루미늄과 같은 반사 합금을 처리할 수 있습니까?

파이버 레이저는 반사율이 높은 재료를 안정적으로 절단할 수 있지만 더 넓은 피처 간격(≥1.5T)을 확보해야 하며 용융 금속이 재료 표면에 튀거나 긁히는 것을 방지하기 위해 레이저 전용 보호 필름을 사용해야 합니다.

Q8: DXF 도면을 제출하기 전에 어떤 파일 준비 단계에서 오류를 제거합니까?

모든 그래픽 요소를 연속 다각형으로 병합하려면 겹치는 치수 메모, 문자 및 선을 삭제하고 스플라인을 서로 닿는 원으로 변환합니다. 레이저 절단기 작업이 끝날 때 CAM 구문 분석 오류나 빈 줄 생성을 방지할 수 있습니다.

요약

금속 레이저 절단 설계 사양을 숙지하는 것은 구멍 직경 ≥1.0T, 간격 ≥2.0T, 굽힘 해제 홈 깊이 ≥R+T , CAM 수준에서 동적 절단 커프 보정, 설계 소스의 모서리 과열 및 치수 편차 제거 등 가공 정확도를 보장하는 핵심입니다.

정밀 판금 도면의 타당성을 검증하거나 대량 맞춤 생산 지원을 받아야 합니까? DXF 및 STEP 파일 보내기 JS Precision과 숙련된 DFM 엔지니어가 12시간 이내에 포괄적인 제조 타당성 평가, 공차 최적화 권장 사항 및 투명한 계층별 견적을 제공할 것입니다.
