自動車用 CNC フライス加工:IATF 16949 認証、大量生産、欠陥防止に関するガイド

自動車用CNCフライス加工は自動車の中核部品の製造に重要な役割を果たしており、IATF 16949 認証は自動車サプライ チェーンの入門レベルの標準です。わずか 0.01 mm の寸法誤差を持つバルブ コアはギアの固着を引き起こす可能性があり、微小な亀裂のあるステアリング ナックルは数百万台の車両の大規模なリコールを引き起こす可能性があります。

IATF 16949 は「予防第一」を重視しており、CNC フライス加工プロセスの安定性は製品の耐久性と安全性を決定する要素の 1 つです。

新エネルギー車モデルの反復という課題に直面しているが、貴社のサプライヤーは「加工」から「スマート製造」に移行できるでしょうか?この記事では、認証システム、プロセスの選択、欠陥防止など、自動車用 CNC フライス加工のプロセス全体を明らかにします。

主要な回答の概要

主な質問	主な答え	あなたにとっての価値
自動車用 CNC フライス加工部品の品質と納期の信頼性を確保するにはどうすればよいですか?	IATF 16949 によって認定されたサプライヤーを選択すると、SPC プロセス管理と PPAP 文書化を通じて欠陥のない製品を提供する能力を備えていると確信できます。	自動車サプライチェーンの参入障壁を適切に理解することで、品質システムの欠如による大量リコールのリスクに直面することを防ぐことができます。
大量のアルミニウム部品の機械加工において、精度とコストのバランスをとるにはどうすればよいですか?	高速切削、微量潤滑、インテリジェントなツールパス最適化を採用すると、単価を 15% ～ 30% 削減でき、±0.01mm の精度を維持できます。	体系的なコスト削減方法に精通していれば、より競争力のある調達価格を実現し、同時に品質を維持することができます。
本物の提供能力を持つ CNC 加工パートナーを特定するにはどうすればよいですか?	まず、設備マトリクス（ 5軸/ミーリング/旋削）、材料データベース（アルミ/銅/真鍮）、不良防止対策（FMEA/オンライン測定）を確認する必要があります。	科学的なサプライヤー評価システムを設定することは、現在だけでなく将来にわたって貴社と協力してくれる戦略的パートナーを特定するのに役立ちます。

主な調査結果

• 認定は単なる最初のステップであり、プロセス能力が本当の転換点です。

IATF 16949 は単に自動車サプライ チェーンへのエントリー チケットにすぎませんが、実際の区別はサプライヤーの工程能力指数 (Cpk1.33) と欠陥防止システムによって決まります。

• 材料の選択がプロセスを決定します:

たとえば、アルミニウム合金 (6061/7075) は次の用途に最適です。 高速フライス加工、真鍮（C3604）は旋削加工が多く、銅の加工は導電性やバリを考慮して加工する必要があります。

• コストは設計に隠されています:

製造設計 (DFM) の最初からサプライヤーと協力することで、不必要に厳しい公差や複雑なツールパスなどの隠れたコスト問題を解決でき、最大 30% の体系的なコスト削減を達成できます。

• ミクロンレベルの精度 = 機器 + 環境 + 測定:

0.01 mm の精度は、温度管理されたワークショップ、CMM の閉ループ検査、工具補正アルゴリズムを組み合わせた方法によってのみ達成できます。

大量生産で品質を確保するにはどうすればよいですか? JS Precision の自動車用 CNC フライス加工ソリューション

自動車用CNCフライス加工における大量生産の品質管理は、安定した自動車サプライチェーンを確保するために不可欠です。 JS Precision は、長年にわたってこの分野で非常に積極的に取り組んできており、それによって総合的なプロセス管理と現場での事例研究を通じて、精密なフライス加工された自動車部品の欠陥のない生産を達成しました。

当社は、世界中の多数のティア 1 サプライヤーに自動車用精密 CNC フライス加工サービスを提供しています。コアのエンジン ブロックおよびステアリング ナックル部品については、100 万個あたりの不良率を 63 PPM に制限することで、Cpk ≥1.33 の安定したプロセス能力を実証することができ、IATF 16949 の主要基準に準拠しています。

アルミ合金ステアリングナックルの量産にあたっては、5軸マシニングセンターによる高速切削技術を適用することで、単体加工時間を40％短縮し、ミクロンレベルで±0.01mmの精度を維持することで、お客様の単価22％ダウンに貢献します。

プロセス標準に関連して、当社は寸法公差仕様を厳格に遵守しています。 ISO 8713-1 CNC フライス加工の加工誤差レベルは業界トップレベルで管理されています。

当社は、新エネルギー車の電気システムの3つのアルミニウム部品の自動車用アルミニウムCNCフライス加工の専用生産ラインを構築しました。生産ラインには、温度制御されたスピンドルとオンライン CMM 検査が装備されています。このようにして、寸法ドリフト 0.005mm で寸法的に安定した24 時間 365 日の中断のない生産を達成しました。

自動車用CNCフライス量産においては、入荷時の原材料検査、加工中のSPCリアルタイムモニタリング、完成品の全次元検査を実施し、追跡管理・監査可能な徹底した品質管理体制を構築しています。

自動車用 CNC フライス加工部品の安定した量産品質と最適なコストを実現したいと考えていますか?今すぐ JS Precision のエンジニアリング チームに連絡し、部品図面を提出してください。24 時間以内に専用の自動車用 CNC フライス加工ソリューションをカスタマイズし、無料の DFM 分析とプロセス計画を提供します。

自動車用 CNC フライス加工パートナーにとって IATF 16949 認定が重要なのはなぜですか?

自動車用 CNC フライス加工における品質保証の本質は、包括的な品質システムを持つことにあります。 IATF 16949 認証は、欠陥防止、プロセス管理、サプライチェーンのトレーサビリティにおけるサプライヤーの能力を反映するものです。

1. ISO 9001からIATF 16949へ：自動車産業の「品質パスポート」

IATF 16949 には、ISO 9001 に加えて APQP や PPAP などのコア ツールの実装が組み込まれています。Cpk ≥1.33 および 100 万部品あたりの欠陥率 63 PPM が、認定サプライヤーの保証品質である必要があります。

2.プロセスアプローチと従来の結果検査

「製造後検査」では、自動車サプライチェーンの要件を満たすことができなくなりました。その上、 IATF 16949 CNC フライス加工における工具の摩耗と熱変形をリアルタイムで捕捉し、早期に警告を送信できる SPC 監視システムの確立が義務付けられています。

3.欠陥ゼロの目標への道筋

IATF 16949に準拠したサプライヤーは、各段階で品質を組み込み、総合的な品質管理ネットワークを構築します。 IATF 2025 レポートに基づくと、これによりバッチのリコール率が 80% 以上低下する可能性があります。

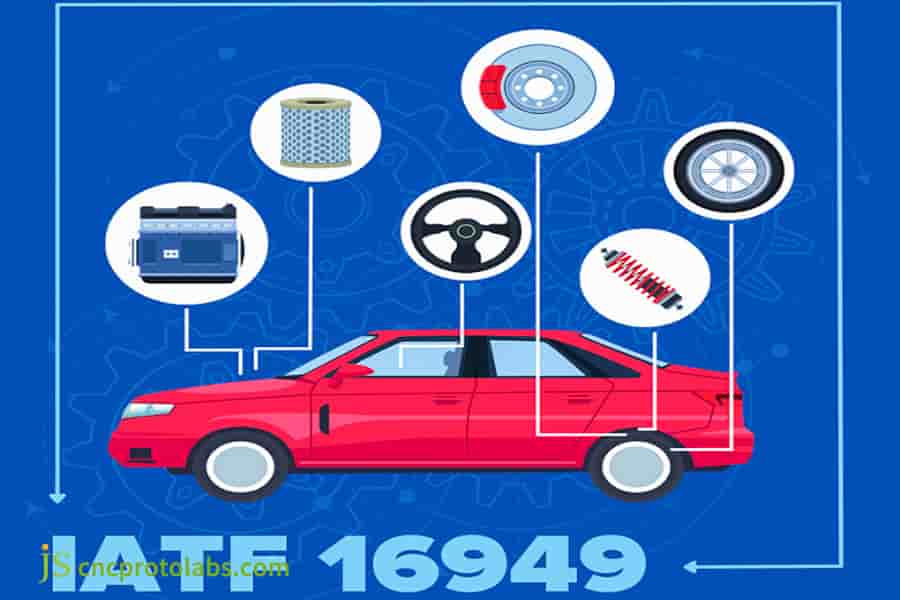

図 1: エンジンやブレーキ ディスクなどの主要コンポーネントのアイコンで囲まれた赤い車。その下に IATF 16949 認証が目立​​つように表示されています。

CNC フライス加工と CNC 旋削加工: 自動車部品にはどちらが適していますか?

自動車部品の加工技術の選択は、作業の効率と精度に大きな影響を与えます。 CNC フライス加工と CNC 旋削加工は大きく異なるため、部品の性質を考慮して決定する必要があります。

プロセス原理の比較

• CNC フライス加工とは、回転工具が固定されたワークに切り込むことを意味し、複雑な輪郭を加工できるため、自動車の精密 CNC フライス加工の主流となっています。
• CNC 旋削とは、a) 特に b) c) シャフトやディスクなどの回転部品に焦点を当てて、固定工具が回転ワークピースに切り込むことを意味します。

典型的なアプリケーションシナリオ

自動車産業では、フライス加工はエンジン ブロックやステアリング ナックルなどの構造部品の加工方法ですが、旋削加工はハーフ シャフトやバルブ コアに最適な選択肢です。真鍮CNCフライス加工旋削加工と併用すると、真鍮製コネクタの精度と表面品質を向上させることができます。

複合加工ソリューション

ミル、ターン センターは、たとえば自動車モーター シャフトの完全な機械加工を1 回のセットアップだけで行うことができるため、精度損失のリスクを伴う繰り返しのクランプの必要性が回避され、結果的に修理費用も削減されます。

自動車部品工程選定対照表

部品の種類	推奨プロセス	適用材質	加工精度	表面仕上げRa
エンジンブロック	CNCフライス加工	6061アルミニウム合金	±0.01mm	≤1.6μm
自動車用ハーフシャフト	CNC旋削加工	45#スチール	±0.008mm	≦0.8μm
高電圧コネクタ	ミルターンコンポジット	純銅 T2	±0.005mm	≤0.4μm
ステアリングナックル	5軸CNCフライス加工	7075アルミニウム合金	±0.01mm	≤1.6μm
センサーコネクタ	CNC旋削加工	C3604 真鍮	±0.008mm	≦0.8μm

自動車部品の機械加工プロセスを正確に選択したいですか?お客様の部品の特性や生産要件をJS Precisionにお知らせください。最適な部品をご提供いたします。 CNCフライス加工とCNC旋削加工加工コストと納期を計算する無料の加工ソリューション。

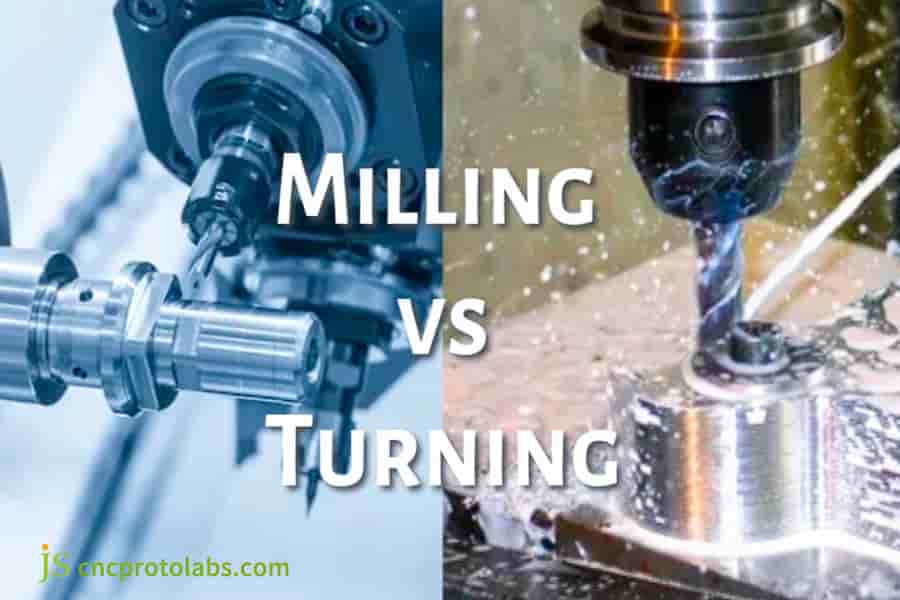

図 2: それぞれ金属自動車部品を加工する、稼働中の CNC フライス盤と CNC 旋盤を示す並べての視覚的比較。

量産中の自動車用アルミニウム CNC フライス加工でマイクロメートル レベルの精度を維持するにはどうすればよいですか?

自動車用アルミニウム CNC フライス加工は、新エネルギー車の軽量化に大きな役割を果たしています。量産においてミクロンレベルの精度を達成するには、設備、技術、環境だけでなく、測定を含むプロセス全体が重要です。

機器の剛性と熱安定性

精度を±0.01mm以内に保つには、高品質の工作機械が必要です。ミーハナイト鋳鉄ベッド、温度制御されたスピンドル、および熱変形補償ガイドは、 24 時間の連続生産中でも寸法のドリフトを約 ≤0.005 mm に制限できる機能の一部です。

ツールパス戦略と摩耗補正

アルミニウムの切断速度は2000m/min に達する可能性があるため、寸法精度を維持するには、適応ツールパスとオンライン測定プローブによるリアルタイム摩耗補正を併用する必要があります。

クローズドループ温度制御および測定システム

アルミニウムは熱膨張率が高いため、20±1℃に温度管理された作業場が必要です。 CMM (化学機械モジュール) をこのような施設と組み合わせて使用​​すると、閉ループの「加工、測定、補正」システムが構築され、信頼性の高い自動車用 CNC フライス加工が実現します。

量産される自動車用アルミニウム CNC フライス部品のミクロンレベルの精度を維持したいですか?今すぐ JS Precision のアルミニウム CNC フライス加工サービスをお選びください。安定した精度を保証する専用の温度管理された生産ラインとオンライン検査システムをご提供します。

自動車の精密 CNC フライス加工における 3 つの一般的な欠陥を防ぐには?

の欠陥自動車用精密CNCフライス加工製造される部品の性能に悪影響を及ぼします。大量生産においては、頻繁に発生する欠陥に対する特別な予防策を確立する必要があります。

欠陥 1: バリ (バリ取り)

バリがあると組み立てが妨げられ、高電圧ショートが発生する可能性があります。これを防ぐには、切削工具を最適化したり、切削パラメータを調整したり、電解研磨や研磨フローなどの仕上げ方法を使用したりできます。

欠陥2：次元のずれ（ディメンションシフト）

寸法ズレは、暖気不足、装置の温度上昇、切削液の温度変動などにより発生します。これは、強制暖機、温度制御、および早期警告のための SPC (静的プロセス制御) 監視によって回避できます。

欠陥 3: 表面仕上げが悪い

工具跡や継ぎ目跡はシール性能に悪影響を及ぼします。この問題は、CAM ツールパスを最適化し、検査装置の動的バランスを調整し、オンライン粗さテストによる完全な検査を実装することで解決できます。

EV コンポーネントに銅 CNC フライス加工と真鍮 CNC フライス加工を選択する理由

新エネルギー車のトレンドに伴い、銅 CNC フライス加工と真鍮 CNC フライス加工が3 つの電気システム (バッテリー、モーター、電子制御システム) の主な焦点となっています。工程の高度化により加工精度と効率の向上に貢献します。

1.銅の導電性と放熱特性

電気自動車のバスバーおよびその他のコネクタ部品には、高い導電性 (純銅≧100% IACS) が要求されます。 銅CNCフライス加工正確な変形を実現できるため、表面にバリがなく、高圧のリスクが軽減されます。

2.黄銅の被削性とコストパフォーマンス

真鍮の CNC フライス加工では、最も一般的に使用される 2 つの材料はC3604 と CW614Nです。これらは低い切削抵抗と長い工具寿命を備え、フライス加工と旋削加工を 1 回のセットアップで寸法整合性を保ちながら仕上げることができます。

3.新エネルギーシステムにおける高電圧コネクタ加工の問題

600Vを超える高電圧コネクタには、同軸度≤0.03mmおよびRa≤0.8mが必要です。微潤滑による高速ミーリングにより、銅の切りくずが工具に付着するのを防ぎ、表面を鏡面仕上げにすることができます。

銅・黄銅フライス加工パラメータ表

材質グレード	加工速度(rpm)	送り速度(mm/min)	切込み量(mm)	ツールの種類	表面仕上げRa
純銅 T2	18000	500	0.5	K10カーバイド	≦0.8μm
C3604 真鍮	15000	600	0.8	K20超硬	≦0.6μm
CW614N 真鍮	14000	550	0.7	ダイヤモンドコーティングされた工具	≦0.6μm
りん青銅 QSn6.5-0.1	12000	400	0.4	超硬コーティングツール	≤1.0μm
レッドカッパーTU1	19000	450	0.4	K10カーバイド	≦0.8μm

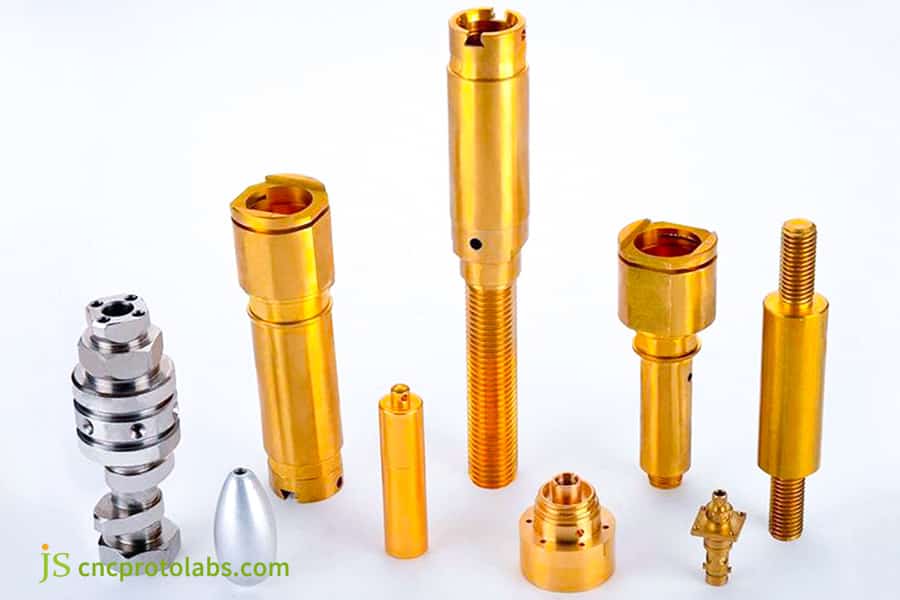

図 3: CNC 旋削プロセスによって製造された、さまざまな高精度の金属製の円筒形および成形部品の集合体。

大量の自動車用アルミニウム CNC フライス加工でコストを最適化するにはどうすればよいですか?

自動車用アルミニウムの大量生産 CNC フライス加工では、コストの最適化が主な焦点となります。そのために、プロフェッショナルは、アルミCNCフライス加工サービス品質を損なうことなく、複数のレベルで体系的なコスト削減を達成できます。

1.コストの内訳:

自動車用アルミニウムの大量 CNC フライス加工シナリオでは、コストに占める材料の割合は 25% ～ 35%、切削工具が 15% ～ 20%、設備の労働力が 30% ～ 40% を占めます。コストを最適化するには、総合的なアプローチが必要です。

2.隠れたコストの罠:

公差が厳しすぎる場合や生産における頻繁な変更は、隠れたコストにつながります。たとえば、非嵌合面に対する ±0.01mm の要件により、加工時間が 30% 増加する可能性がありますが、生産切り替え調整の隠れたコストは直接的な加工コストを超えます。

3.価値工学アプローチ:

構造の最適化、材料の変更、プロセスの簡素化によるサプライヤーとの早期の DFM 協力により、コストを 15% ～ 30% 削減できます。 JS Precision は、顧客向けにモーター ハウジングを最適化し、ユニットあたりのコストを 22 ドル削減し、納期を 40% 短縮した企業の一例です。

自動車用 CNC フライス加工サービスを選択する際に、サプライヤーの実際の納品能力を評価するにはどうすればよいですか?

適切な自動車を選択するにはCNCフライス加工サービスサプライヤー、最も重要なことは、全体的な能力を詳細に評価することです。プロのアルミニウム CNC フライス加工サービス サプライヤーは、あらゆる分野で優れた能力を備えています。

1.設備マトリックスとプロセス範囲

サプライヤーが 5 軸マシニング センターやミルターン センターなどの重要な機器を所有しているかどうかを確認します。ブランドと数量に加えて、機械の位置決め精度 (例: ±0.002mm) にも細心の注意を払ってください。

2.品質システムと測定能力

IATF 16949 認証に加えて、ラボに CMM (精度 ≤1.5μm)、表面粗さ試験機が装備され、 MSA 測定システム分析機能が備わっていることを確認してください。

3.エンジニアリングサポートとDFMフィードバックの品質

信頼できるサプライヤーは、見積段階の前であっても DFM フィードバックを提供し、機械加工が難しい機能を特定したり、経済的な許容範囲を指摘したり、代替材料の使用を提案したりできます。

4.事例紹介とPPMデータ

サプライヤーは、同様のプロジェクトのケーススタディを提供し、過去 12 か月のPPM (≤100) および OTD (≥98%)データを開示できる必要があります。これは、配信能力を示す中心的な指標です。

自動車用 CNC フライス加工サプライヤーを科学的に評価したいですか?定量化可能な評価基準をマスターし、真の戦略的パートナーを見つけるために、JS Precision の「自動車用 CNC 機械加工サプライヤー評価マニュアル」をリクエストしてください。

JS Precision のケーススタディ: PPM が 850 から 42 に減少しました!ティア1サプライヤーによるステアリングジョイント加工の画期的な進歩

チャレンジ

ヨーロッパの高級ブランドのティア 1 サプライヤーは、アルミニウム合金ステアリング ナックル (材質 6061-T6、年間需要 200,000 個) の CNC フライス加工における寸法安定性が不十分であるという問題に長い間悩まされていました。

重要な取り付け穴位置精度 (CPK) はわずか 0.89で、これにより組立ラインが頻繁に停止し、 850 という非常に高い PPM が発生しました。元のサプライヤーが技術的なボトルネックを解消できなかったため、納期遅延率が 15% 以上となり、顧客は生産とコストの大きなプレッシャーに直面することになりました。

解決

JS Precision の介入後、プロセスの問題点に対処するために 3 段階の技術アップグレードが実装されました。自動車用アルミニウムCNCフライス加工:

1. プロセスの再構築:

従来の「荒加工+中仕上げ加工+仕上げ加工」の3段分散加工を、1台で全ての加工が完了する「横形マシニングセンタ+2作業エリア」システムにバージョンアップしました。

これにより、繰り返し位置決めの誤差がなくなり、位置決め精度が±0.015mmから±0.008mmに向上し、プロセスフロー時間が30%短縮されました。

2. ツールの最適化:

工具の性能をさらに高めるため、超硬工具に代わって切削用にPCDダイヤモンド工具が採用されました。切削速度を800m/minから2500m/minに上げ、送り速度を800mm/minに設定しました。 1 個の加工時間を 9.5 分から 4.8 分とほぼ半分に短縮し、工具寿命を 2.5 倍に延長しました。

3. オンライン SPC クローズドループ:

機上測定は20個ごとに自動的に開始され、 0.001mmの測定精度を実現します。測定データはリアルタイムで CAM システムにフィードバックされ、工具半径 (補正精度 ±0.0005mm) が自動的に調整されるため、CPK は1.33 以上で安定し、寸法ばらつきは 0.006mm 以内に制御されます。

結果

このプロセスのアップグレードにより、次のような多くの重要な利点が生まれました。

• 位置精度 (CPK)が 0.89 から 1.47 に向上し、寸法ばらつきが 60% 削減されました。
• 品質の質的飛躍が達成され、PPM は 850 から 42 に低下し、業界をリードするレベルに達しました。
• 納期効率が大幅に向上し、リードタイムが 14 週間から 8 週間に短縮され、納期遵守率は 99.5% に向上しました。
• 全体的なコストが大幅に削減され、1 個あたりの処理コストが 18 ドル削減されたため、お客様は調達で年間200 万ドルを節約できるようになりました。

自動車のコアコンポーネントの品質と効率の両方の向上を実現したいですか?今すぐJS Precisionに連絡してください、お客様の処理の問題点を共有していただければ、お客様専用のプロセス アップグレード ソリューションをカスタマイズし、成功事例のコスト削減と品質向上の結果を再現します。

図 4: 精密なフライス加工を示す、滑らかな機械加工仕上げを施した単一の複雑な形状のアルミニウム自動車部品。

よくある質問

Q1: IATF 16949 認証と ISO 9001 の違いは何ですか?

IATF 16949 には、APQP ツールや PPAP ツールの使用など、欠陥防止や自動車用 CNC フライス加工要件への調整に重点を置いた自動車固有の規定がISO 9001 に組み込まれています。

Q2: CNC フライス加工用の 6061 アルミニウム合金と 7075 アルミニウム合金の違いは何ですか?

6061アルミニウム合金は溶接が容易で耐食性に優れ、加工も容易な素材です。 7075 は強度が高いため、高応力部品に使用できますが、CNC フライス加工中の工具の摩耗率は高くなります。

Q3: 真鍮の貴重な加工工具を旋削する理由は何ですか?

黄銅（C3604）は切削抵抗が低く、長い切りくずが発生しやすいという特徴があります。旋削加工により連続的に切りくずを分断し、Ra=0.8μm以下の仕上げ面を実現できるため、旋削加工に最適です。ねじ継手の大量機械加工真鍮CNCフライス加工。

Q4: 銅の CNC フライス加工には特別なツールが必要ですか?

純銅は延性が高いため、銅の CNC フライス加工は、鋭利な K10/K20 超硬工具を使用し、高速回転で、少量の潤滑剤を使用して、刃先の構成を防ぐ必要があります。

Q5: SPC では Cpk 値はどれくらいであれば大丈夫ですか?

自動車用CNCフライス加工ではCpk値1.33以上（不良率63PPM以下）が最も重要な特性ですが、一般的な特性では基本要件を満たすためにCpk値1.0以上が必要です。

Q6: DFM とはどういう意味ですか?それはどれくらい重要ですか?

DFM は、機械加工に最適化されるように部品を設計することを目的としています。これにより、コストの大部分が節約され、自動車用アルミニウム CNC フライス加工の時間が短縮されます。

Q7: ミルターン加工ではどのような自動車部品を作ることができますか?

ミルターン加工は、外径の回転と平面のフライス加工または穴あけが必要なステップである、回転している複雑な部品の加工を処理できます。ミルターンは、CNC フライス加工と CNC 旋削加工の要件を満たしながら、単一セットアップで 0.005mm 以内の同軸度を維持します。

Q8: CNC フライス加工は新エネルギー車とどのように関係しますか?

新エネルギー車における車両の電動化 (バッテリー、モーター、電子制御) により、より高い電気伝導率と熱伝導率の要件が生じ、より複雑な薄肉構造が求められ、銅やアルミニウムの使用量が増加しています。その結果、自動車用の精密 CNC フライス加工の需要が大幅に高まっています。

まとめ

自動車産業における競争の中心点はサプライチェーンの能力です。自動車用 CNC フライス加工の品質と効率は、製品の競争力を大きく左右します。

IATF 16949 は単なる出発点であり、高品質パートナーはプロセス、品質、コストを組み合わせて Cpk ≥1.33 を継続的に生産することができ、これにより精度とコスト削減が保証されます。

JS Precision は、自動車用 CNC フライス加工分野に長年取り組んでおり、そのプロセス範囲全体と豊富な事例研究を活用して、自動車サプライチェーンにおける責任あるパートナーとなります。
