ロボット工学向けの医療機器 CNC フライス加工: ISO 13485 に基づく精密部品

医療機器のCNCフライス加工医療ロボットの超高信頼性を支える基幹技術です。

手術の成功と患者の安全は、医療ロボットの関節と手術器具の信頼性に大きく依存します。このような極めて高い信頼性は、コアコンポーネントに対するほぼ強迫的な精度と一貫性の要件によるものです。

この記事では、医療機器の CNC フライス加工の主要な技術的価値と、ISO 13485 フレームワーク内での厳しい公差加工と高精度マイクロフライス加工が、コンポーネントのスムーズな機能を維持するために材料の問題をどのように解決するかについて説明します。

有能な CNC フライス加工メーカーと提携することは、単に部品を購入することを意味するのではなく、事業全体に確実性を追加することを意味します。

主な回答のまとめ

主な質問	主な答え	あなたにとっての価値
医療ロボット部品に対する特別な要件は何ですか?	サブミクロンレベルの厳しい公差機械加工、生体適合性材料（PEEKなど）の加工、および完全なISO 13485準拠のトレーサビリティの要件を同時に満たさなければなりません。	技術的な課題の全体像を理解し、品質の閾値を明確にする。
絶対的な製造信頼性を確保するにはどうすればよいでしょうか?	熱影響の制御などの体系的なプロセス管理、専門的な材料加工ノウハウ、および設計から製造までのすべての部品を網羅する品質システムによって。	コンポーネントのパフォーマンスとコンプライアンスを確保するための方法論を取得します。
適切な製造パートナーを選択するにはどうすればよいですか?	レビューには、実質的な ISO 13485 認証、次のような特別なプロセスの経験が含まれている必要があります。医療グレードの PEEK 加工ロボット、および精密マイクロミリングなどの主要な機能を提供する機器とケース。	サプライヤーを評価し、プロジェクトのリスクを回避するための主要な基準をマスターします。

重要なポイント

• コンプライアンスはあくまで最低ラインであり、上限ではありません。

真に徹底的に ISO 13485 に準拠した CNC フライス加工サービスは、あらゆる段階でトレーサビリティが利用可能であり、単一の証明書が氷山の一角にすぎないことを保証します。

• 精度と材質がコストを決定する重要な要素です。

公差を 25m から 5m に変更すると、コストが 60% 増加する可能性があり、不適切な PEEK 加工プロセスにより、材料がひび割れて廃棄される可能性が非常に高くなります。

• 熱管理は微細な品質を左右します。

0.1mm という非常に小さな熱変形は、コンポーネントの組み立て中に問題を引き起こすのに十分であり、長期にわたる製品の安定性に確実に影響を及ぼします。

• 早期のコラボレーションを通じて価値を最大限に引き出す:

設計段階で製造の専門家を呼び込むことは、設計を正しく行うことで全体コストの 30% を節約する 1 つの方法です。

このガイドが信頼できる理由JS Precision の医療機器 CNC フライス加工における実績

このチュートリアルの専門性と権威は、JS Precision の医療機器 CNC フライス加工における10 年以上の実践経験に基づいており、これは医療ロボット コンポーネントのさまざまなプロジェクトを進めることで得られた技術的知識を表しています。

JS Precision は、 CNC フライス加工プロセスのあらゆる段階でISO 13485 準拠要件に一貫して従うことに専念しています。工場にはスイスGF社製5軸フライスセンター、日本製ミツトヨオンライン測定器、温度管理されたクリーンルーム（温度管理±1℃）が完備されています。

したがって、外科用器具の非常に要求の高い精度のマイクロフライス加工基準に沿って、小数点以下 5 桁の 0.005 mm という厳しい公差加工を安定して提供できます。

JS プレシジョンは、材料加工に関する幅広い専門知識を持っています。医療グレードの PEEK 加工ロボットによる加工時に PEEK の亀裂が発生しないように、独自のツーリング パラメータと冷却方法を実装しました。

さらに、同社のアルミニウム CNC フライス加工サービスでは、医療ロボットの構造部品であるアルミニウム コンポーネントの精密な機械加工とトポロジーの最適化設計を行うことができるため、ロボットの軽量化が可能です。

私たちはプロセス全体をカバーしています。 ISO13485認証取得、完全なトレーサビリティ記録が部品のすべてのバッチで利用可能です。設計段階では、クライアントがソリューションを最適化しコストを管理できるよう、専門的な設計重視製造 (DFM) 分析も提供します。

たとえば、低侵襲手術ロボットのクライアント向けに、コア モーション アームのアルミニウム合金構造部品の設計を再設計しました。これにより、機械加工の危険性が軽減され、本来失われるであろう時間を節約することができました。最終的に、製造コストは 20% 削減され、合格率は 92% から 99.5% に急上昇し、当社の真の実用的な可能性が示されました。

医療ロボット プロジェクトの信頼できる技術サポートをお探しの場合は、JS Precision のエンジニアリング チームに連絡して、カスタマイズされた医療機器の CNC フライス加工プロセス評価レポートを無料で受け取ることを検討してください。これにより、プロジェクトの技術的な実現可能性とコスト最適化の方向性がすぐに明確になります。

医療機器の CNC フライス加工のプロセス全体が ISO 13485 規格に準拠していることを確認するにはどうすればよいですか?

ISO 13485準拠のCNCフライス加工サービス品質管理を加工のすべての段階に統合し、供給源からの部品の安全性と信頼性を確保し、プロセス全体を通じて標準化された管理を達成する必要があります。

材料のインバウンドから最終製品のアウトバウンドまでのエンドツーエンドのトレーサビリティ

ISO 13485 要件に基づく木工垂直複合材 (VENP) の材料トレーサビリティは、チェーンのすべてのリンクをカバーする必要があります。

すべての原材料について、メーカーの原材料証明書と生体適合性試験報告書を取得し、納品時に厳格な検査を実施する必要があります。加工中の各コンポーネントは主要なデータまで追跡でき、完成品が店舗から発送される前に、滅菌梱包と独自のシリアル化が行われます。

主要なプロセスは厳密に検証され、継続的に監視されます

主要なプロセスは、徹底的に検証された特別なプロセスである必要があります。初品検査結果は品質技術者と製造技術者双方の共同合意であり、装置は定期的に校正され、校正記録が維持されます。

CPK > 1.67 を達成するためにプロセスを監視するために SPC (統計的工程管理) が実装されており、部屋と梱包の清浄度のテストも実行されます。

行動枠組みとして機能する文書化された品質システム

すべての木工作業にはサポートする SOP (標準作業手順) が必要であり、工具の設定とパラメータ調整の詳細が必要です。

設計やプロセスの変更は、標準化された ECN (電子通信通知)を通じて承認される必要があり、変更されたプロセスは再検証される必要があります。品質記録は、関連する基準に従って維持する必要があります。

ISO 13485 準拠の CNC フライス加工サービスについて詳しく知りたいですか?すぐに JS Precision に連絡して、無料の「医療機器 CNC フライス加工のコンプライアンス管理に関するホワイト ペーパー」をダウンロードし、プロジェクトのコンプライアンス リスクを回避してください。

医療機器の CNC フライス加工: 部品の精度と信頼性に関する医療ロボットの究極の要件を満たすには?

医療ロボットのコンポーネントにはゼロ耐故障性が要求され、図面公差、機能精度、長期信頼性を満たすために医療機器の CNC フライス加工が必要です。厳しい公差の機械加工が基礎となり、 ASTM F138規格要件。

公差を超えた機能精度

医療ロボットの動作関節には、0.005mmの輪郭精度と良好な組み立ての滑らかさが求められます。ジョイントベアリング合わせ面の真円度誤差は 0.002mm 以内、Ra 0.2m 以内でなければなりません。これらの要件は、最適化されたツールパスによってのみ満たされます。

静的精度から動的寿命まで

医療ロボットのコンポーネントは、数百万回の周期的な負荷を実行できるように設計されています。切断パラメータは表面の完全性に直接影響し、切断が適切に行われない場合、破損が加速されます。 JS Precision は、パラメータの最適化と応力緩和焼きなましの実装により、長期の信頼性を保証できます。

信頼性: 再現性と一貫性

プロセスの能力は、次のことに関して非常に重要です。 量産、医療機器にはCPK>1.67が必要です。 JS Precision は、標準化された治具、自動検査、リアルタイム監視を使用して部品の一貫性を確保するのに役立ちます。

一般的に使用されるさまざまな材料の加工パラメータと課題を以下の表に示します。

材質の種類	代表的なグレード	加工公差	表面粗さRa(μm)	該当するプロセス	主な課題
チタン合金	Ti-6Al-4V	±0.005mm	≤0.2	5軸ミーリング、マイクロミーリング	高い切削熱、急速な工具摩耗
アルミニウム合金	7075-T6	±0.003mm	≤0.1	高速フライス加工、アルミCNCフライス加工サービス	薄肉で変形しやすいクランプ応力制御
医療グレードのPEEK	ピークオプティマ	±0.008mm	≤0.3	特殊工具によるフライス加工	ひび割れしやすい、応力を逃がす
ステンレス鋼	316L	±0.004mm	≤0.2	旋削とフライス加工を組み合わせた	加工硬化、表面不動態化
コバルトクロム合金	コクロムモリブデン	±0.006mm	≤0.15	精密研削＋フライス加工	高硬度、厳しい工具要件

図 1: ドレープされたプラットフォーム上の中央の半透明の半球体の周囲に対称的に配置された 4 つの白いロボット アームの白黒写真。

CNC フライス盤メーカーを選択する際、医療機器プロジェクトに不可欠な能力は何ですか?

適切なものを選択することが重要ですCNCフライス加工メーカープロジェクトを成功させたいなら。標準アプリケーションと企業ポリシーの要件を満たすためには、テクノロジー、品質、プロジェクト管理のアプローチに重点を置く必要があります。

技術力（ハード指標）

• 機器構成:オンライン測定および工具摩耗監視機能を備えた、スイスまたは日本製の先進的な 5 軸工作機械を自由に使用できます。
• 環境管理:工場内は温度 (±1℃) に維持され、精密加工の要件を満たすクリーンな加工エリアが確保されています。
• 加工経験： 0.1mm未満の加工を特徴とする手術器具の精密マイクロフライス加工に関するケーススタディとテストレポートを持っています。

品質システム（ソフトインジケーター）

• 認証の有効性: ISO 13485 認証の範囲には、監査に準拠した医療用ロボット部品の機械加工が含まれます。
• 品質記録:マネジメントレビューと内部監査記録を通じて品質機能の有効性を実証します。
• コンプライアンスの経験:最新の規格に精通しており、製品の登録を支援します。

協力モードと通信

• 専任チーム:プロジェクト エンジニアと QA 担当者がプロジェクトに割り当てられ、進捗状況と品質が常に監視されます。
• DFM サポート:設計段階で DFM 分析に手を貸し、最適化の提案が機械加工リスクの軽減に役立ちます。
• プロジェクト計画:成果物とそれぞれの受け入れ基準を明確に定義する詳細なタイムスケジュールを提供します。

現在 CNC フライス加工メーカーを検討していますか? JS Precision にお問い合わせいただき、無料の「医療機器 CNC フライス加工サプライヤー評価チェックリスト」を入手して、サプライヤーがプロジェクト要件を満たしているかどうかを迅速に判断してください。

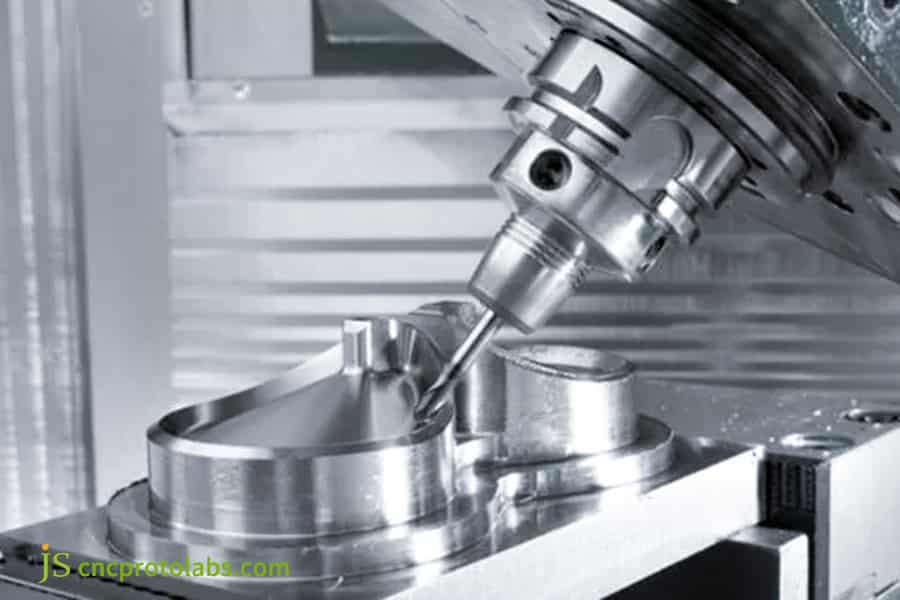

図 2: ぼやけた灰色の背景に対して微細な金属チップを生成する、反射する銀のワークピースを加工する回転金属切削工具の極端な拡大図。

医療機器の CNC フライス加工における熱影響とその制御方法は何ですか?

熱のカットは、特に医療機器の CNC フライス加工の精度に影響を与える重要な要素です。 手術器具の精密マイクロフライス加工が使用されます。局所的な過熱は部品の変形や性能低下を引き起こす可能性があるため、目標を絞った制御が必要です。

熱変形の定量的影響

熱によるワークや機械の寸法変化は切断精度を左右する要因の一つです。 100mmのアルミ合金フレームは1℃に加熱すると約2.3μm膨張し、公差±5μmの部品には致命的な影響を与えます。チタン合金は高温で酸化しやすいため、生体適合性に影響します。

さまざまな材料の熱変形特性を以下の表に示します。

材料	熱膨張係数（μm/m・℃）	10℃温度上昇時の寸法100mm当たりの伸び（μm）	最大許容温度変動(℃)	温度管理対策
アルミニウム合金 6061	23	23	±1	定温作業場、冷媒温度管理
チタン合金 Ti-6Al-4V	8.6	8.6	±2	低温MQL潤滑、熱補償
医療グレードのPEEK	80	80	±0.5	高圧空冷、断熱冷却
ステンレス鋼316L	16	16	±1.5	切削液の冷却、工具の最適化
コバルトクロム合金	13	13	±2	低速切削、十分な冷却

プロセスチェーンの温度制御戦略

JS Precision は、プロセス チェーン全体の温度制御戦略を通じて、切断による熱影響を制御します。主なポイントは次のとおりです。

• 作業場環境：周囲温度の影響を少なくするため、作業場を一定温度に保ち、その変動が±1℃以内となるようにしてください。
• 原材料の前処理:温度差をなくすために、加工前に原材料を作業場の平衡温度に戻します。
• 加工プロセス:高精度クーラント温度制御システムを活用し、一定の温度を20±0.5℃に保ち、切削パラメータを変更して発生する熱を削減します。
• 工作機械の補正:主軸とテーブルの変形をリアルタイムで補正するための工作機械の熱補正が装備されています。

マイクロミリングにおける局所的な過熱

非常に微細な切削加工のため、切削時に発生する熱が逃げにくくなり、過熱しやすくなります。 JS Precision は、摩擦熱を低減するための微液滴潤滑を備えた80,000 rpm の超高周波スピンドルと、熱の蓄積を防ぐための適応送りの使用を採用しています。

医療グレードのピーク加工ロボットの亀裂や応力集中を回避するにはどうすればよいですか?

医療グレードの PEEK の主な特徴の 1 つは、靭性が高く、熱伝導率が低いため、機械加工時に簡単に粉砕され、層が分離してしまうことです。したがって、これらの問題に対処するには、特別なプロセス ソリューションが必要です。

熱管理と冷却戦略

PEEKのガラス転移温度は約143℃です。切削ゾーンでの加工中の温度はこの値以下に制御する必要があります。そうしないと、柔らかくなり、溶けてしまいます。 JSプレシジョン高圧空冷または医療グレードの冷却剤を使用して温度を安定させます。機械加工後の大型部品は、内部応力を下げるために絶縁および冷却する必要があります。

工具形状と切削パラメータの最適化

• 工具の選択:この施設では、切削抵抗と発熱を低減するために大きなすくい角を備えた鋭利な専用 PEEK 工具を使用しています。
• 切削パラメータ:このアプローチでは、工具とワークの接触時間を短縮する、高速、浅い切込み、高送りの「高速切削」戦略を使用します。
• 工具摩耗監視:摩耗状態がリアルタイムで監視され、迅速に交​​換が行われるため、切削抵抗の増加や過熱が防止されます。

ストレス解消と事後処理

機械加工された PEEK 部品の内部に残留する応力により、亀裂が発生しやすくなる可能性があります。 JS プレシジョンでは、重要な部品に対して120 ℃で 2 時間のアニーリングを実行し、その後室温までゆっくり冷却することで内部応力を除去することに成功しました。

医療グレードの PEEK 加工ロボットで亀裂の問題が発生しましたか?スクラップ率を削減するための無料の PEEK 精密機械加工プロセス ガイドについては、JS Precision に今すぐお問い合わせください。

図 3: 真っ白な背景に散在する、歯車やリンケージを含む 5 つのベージュまたはオフホワイトのプラスチック機械部品。

軽量で丈夫なロボット構造部品を製造するために、プロのアルミニウム CNC フライス加工サービスを選択する理由

医療ロボットには軽量構造が急務となっています。プロフェッショナルアルミニウムCNCフライス加工サービス厳しい公差の機械加工により、構造コンポーネントの剛性と精度を確保しながら重量を削減できます。

材料の選択

アルミニウム合金が異なれば、特性も大きく異なります。部品の負荷に応じてグレードを選択する必要があります。特定のパラメータを以下の表に示します。

アルミニウム合金グレード	強度(MPa)	密度 (g/cm3)	強度重量比	被削性	該当するシナリオ
6061-T6	276	2.7	102.2	素晴らしい	非耐荷重構造コンポーネント、シェル
7075-T6	503	2.8	179.6	良い	高荷重ジョイント、フレーム
2024-T3	470	2.78	169.1	中くらい	高精度取付ベース

剛性と柔軟性を兼ね備えた構造設計

トポロジー最適化設計は軽量化において非常に効果的な方法であり、剛性を損なうことなくアルミニウム合金製の構造コンポーネントの重量を 30% 削減することができます。

JS Precision は、薄肉変形の回避に役立つ低応力クランプ戦略を利用しており、5 軸リンケージを利用して 1 回のクランプ操作で複雑な部品を加工します。

軽量化後の動的性能確認

軽量部品は、動的性能の検証と共振の防止にとって大きな懸念事項となる可能性があります。 JS Precision は、FEA 有限要素解析と実際の振動試験を組み合わせて、プロセスが意図的にロボットの動作周波数を妨げないよう二重に確認します。これにより、精度に悪影響を与える可能性のある振動が発生しません。

ケーススタディ: JS Precision は、アメリカの手術ロボット会社がチタン合金の複雑な骨ドリルの迅速な反復と大量生産を達成するのを支援します

チャレンジ

お客様は、複雑な構造と内部冷却チャネルを備えた新世代の手術ロボットコアチタン合金 (Ti-6Al-4V) 骨ドリルです。公差要件は± 0.01 mmで、ISO 13485 準拠の CNC フライス加工サービスが必要です。

元のヨーロッパのサプライヤーは、8 週間のリードタイムと1 ユニットあたり 280 ドルのコストを提示しましたが、これでは臨床反復要件を満たすのは不可能でした。

JS プレシジョン ソリューションズ

1.プロセスの再構成:

スイス人のガールフレンド 5軸高速ミーリングセンターカスタム治具を使用すると、骨ドリルの多面フィーチャーと内部冷却チャネルを 1 回のセットアップで加工できるため、位置決めエラーが減り、精度の集中力が向上します。

深いキャビティの流路の問題を克服するために、マイクロミリング技術とカスタムツールを使用して経路と振動制御を最適化し、滑らかな流路を確保します。

2.熱管理と品質管理:

低温MQLテクノロジーを使用して、チタン合金加工中の切削熱を最小限の温度で制御し、表面の酸化と性能劣化を防ぎ、生体適合性を確保します。

全数オンラインレーザー検査を実施し、主要な寸法と表面粗さをリアルタイムでチェックします。検査データは顧客の QMS システムに統合され、完全なトレーサビリティが実現します。

3.並列プロセスの最適化:

外部委託された熱処理および不動態化プロセスは社内で調整され、2 つのプロセスは別々の専門チームによって同時に開発されているため、全体のサイクル タイムが大幅に短縮されます。

また、最高品質のサプライヤーと協力して原材料調達チャネルを最適化し、制御可能なコストでの安定供給を確保し、顧客のコスト要件にも対応します。

結果

単一部品の加工時間は 35% 短縮され、コストは 1 個あたり 195 ドルに削減され、リードタイムは8 週間から 3 週間に短縮されました。500 個の最初のバッチでは、反復と大量生産の要件を満たす 1.83 の CPK が得られ、その結果、この製品は予定より 2 か月早く臨床試験に入ることができました。

チタン合金医療ロボット部品の迅速な反復と大量生産に興味がありますか? JSプレシジョンへのお問い合わせ、部品要件を送信すると、無料の量産コスト最適化ソリューションが提供されます。

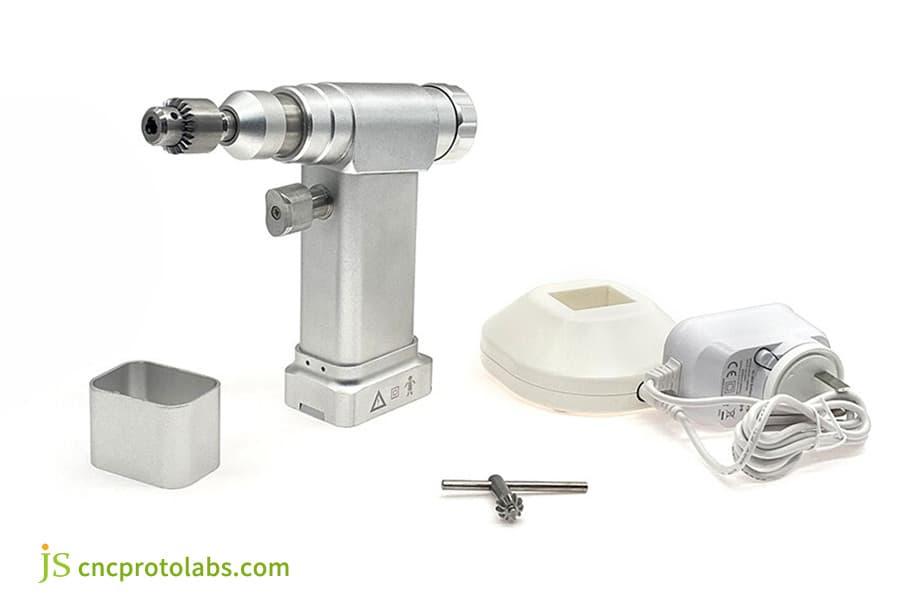

図 4: ハンドヘルド ドライバー、ドリル ビット、充電器、および白の付属品を含むチタン合金 (Ti-6Al-4V) 骨ドリル システム。

よくある質問

Q1: 医療機器の製造に CNC マシンを使用する場合、ISO 13485 認証は必須ですか?

絶対に。 ISO 13485 は医療機器の品質管理システムの世界標準を表しており、そのような製品の安全性、効率性、法規制順守の本質を表しています。その要件のレベルは、通常の ISO 9001 規格のレベルを大幅に上回っています。

Q2: 医療グレードの PEEK を加工する際に、通常、故障につながる問題は何ですか?

主な原因は過熱です。不適切な工具や速度を使用すると、材料が軟化し、固着し、応力が蓄積し、部品に亀裂が入ったり、寸法安定性が失われたりする可能性があります。

Q3: アルミニウム部品の CNC フライス加工によって、医療ロボットに必要な剛性レベルを達成することは可能ですか?

もちろん。高強度アルミニウム合金 (7075、T6 など) を選択し、トポロジーの最適化を使用し、補強リブを使用して設計することにより、構造剛性の要件を満たすと同時に部品を軽量化できます。

Q4: 精密マイクロミリングとは何を意味しますか?どの程度の精度があるのでしょうか？

これは主に、加工フィーチャー サイズが0.1 mm 未満のフライス加工操作に関連します。最先端の機械は、加工精度 2μm 以内、表面仕上げ Ra 0.1μm を実現しており、特に尖った手術器具に適しています。

Q5: CNC 加工戦略はプロトタイプから量産まで変更する必要がありますか?

ほとんどの場合、そうです。プロトタイプでは柔軟性が重視され、主に汎用の治具が使用されますが、量産ではプロセス サイクル タイムの最適化、専用の治具の設計、一貫性を保つための統計的プロセス制御の確立などが重要になります。

Q6: 医療機器の CNC 加工における中国メーカーのレベルはどの程度ですか?

JS Precision などのトップメーカーは通常、世界クラスの国際的な機械を備えており、ISO 13485 システムと深く統合されているため、コスト、リードタイム、技術的対応のスピードの面で大きなメリットがあります。

Q7: 加工中に材料の生体適合性が損なわれないようにするにはどうすればよいですか?

医療グレードの原材料のみを使用し、特殊な切削液を使用し、後処理（洗浄、梱包）のための専用のクリーンルームを実践することで、汚染と材料の劣化が防止されます。

Q8: CNC加工から表面処理、クリーン梱包までワンストップで対応してもらえますか？

絶対に。 JSプレシジョン完全な ISO 13485 プロセスを提供します、精密機械加工から不動態化/陽極酸化処理、レーザーマーキング、クリーンルームクリーニング、真空包装までの準拠したサービスにより、サプライチェーン管理が容易になります。

まとめ

医療ロボット部品の製造は、精度、材料、規制という三重の課題であり、医療機器の CNC フライス加工は革新的な実装の中核となる架け橋です。

ISO 13485 への準拠から精度のブレークスルーまで厳しい公差の機械加工PEEK の亀裂からアルミニウム合金の軽量化に至るまで、あらゆる段階が患者の安全に関係しています。

JS Precision を選択すると、単なる CNC フライス加工メーカー以上のものを選択することになります。医療技術、手順、コンプライアンス問題に精通したパートナーを選択することになります。当社は、最先端の設備、確立されたプロセス、徹底したプロセス管理を使用して、お客様のプロジェクトを保護します。
