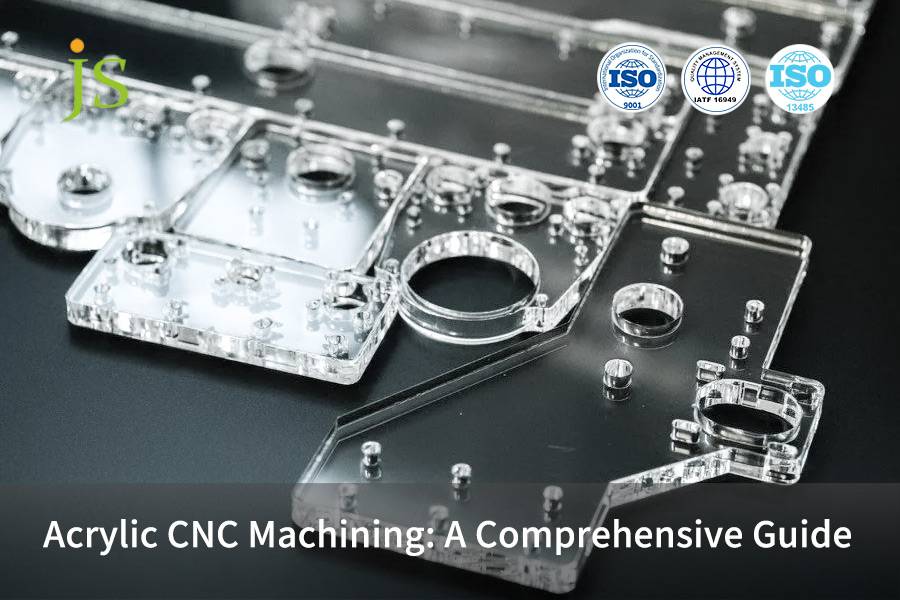

아크릴 CNC 가공: 종합 가이드 | JS Precision

아크릴 CNC 가공은 폴리메틸메타크릴레이트(PMMA, 줄여서 아크릴)의 유익한 특성을 최대한 활용하는 매우 정밀한 생산 방식입니다.

아크릴은 세 가지 기본적인 특성을 가지고 있습니다. 바로 높은 광투과율, 뛰어난 내후성, 그리고 가공 용이성입니다. 이러한 특성 덕분에 고급 간판, 의료기기, 광학 부품, 그리고 가전제품에 널리 사용되고 있습니다.

CNC 가공은 아크릴 가공품에서 높은 정밀도, 복잡한 형상 및 뛰어난 표면 마감을 얻어야 할 때 가장 적합한 방법입니다.

이 글은 최고의 가이드로서, 설계 최적화부터 정밀 제조에 이르기까지 전체 과정을 자세히 살펴보고, 공정상의 문제점을 피하고 완벽한 맞춤형 아크릴 부품을 제작할 수 있도록 도와드립니다.

주요 답변 요약

핵심 요약

• 아크릴 CNC 가공 시 가장 큰 어려움은 열적 영향(용융)과 기계적 응력(균열)을 제어하는 ​​것입니다. 이를 위해서는 전용 단날 헬리컬 엔드밀과 최적화된 냉각 솔루션을 사용하는 것이 필수적입니다.
• CNC 가공을 위한 설계 는 매우 중요합니다. 내부 각도 반경 1mm, 벽 두께 2mm와 같은 설계 지침을 준수하면 성공률을 크게 높일 뿐만 아니라 비용과 납기 시간도 줄일 수 있습니다.
• 복잡한 곡면이나 다각도 형상을 가진 부품을 가공할 때는 5축 CNC 가공 센터 제조업체를 선택하는 것이 품질과 효율성을 보장하는 최적의 솔루션입니다.
• 최종 표면 광학 효과 (예: 결정과 같은 투명도)는 마감 매개변수 및 후처리 기술(연마, 화염 처리)에 크게 좌우되므로 제조업체에 요구 사항을 명확하게 명시해야 합니다.
• 아크릴 프로젝트 수행 경험이 풍부한 JS Precision과 같은 CNC 가공 센터 제조업체를 선택하는 것은 프로젝트 성공적인 완료를 위한 가장 신뢰할 수 있는 보증과 같습니다.

아크릴 CNC 가공: JS Precision의 장점

JS Precision은 10년 이상 아크릴 CNC 가공 업계의 주요 업체로 자리매김해 왔습니다. 5,000건 이상의 맞춤형 아크릴 부품 프로젝트를 성공적으로 수행했습니다.

다수의 고급 CNC 가공 센터를 보유하고 있어 주조, 압출, 가공 등 다양한 아크릴 소재를 가공할 수 있습니다. 절삭 매개변수는 각 소재에 맞춰 조정되므로 용접 접합 및 균열과 같은 가공 공정상의 문제에 대한 다양한 해결책을 제공합니다.

당사는 고정밀 스핀들과 선형 가이드를 갖춘 전문 CNC 장비와 1,000건 이상의 공정 실험을 통해 정밀 아크릴 가공 부품의 불량률을 1.5%까지 낮췄습니다.

복잡한 곡면 부품의 경우, 최첨단 5축 CNC 가공 센터와 지능형 제어 시스템을 사용하여 한 번에 성형합니다 . 지능형 공구 경로 계획을 고려하면, 이러한 방식은 기존의 다중 클램핑 방식보다 납기를 30% 단축합니다.

ISO 9001:2015 에 따르면 아크릴 가공의 핵심은 특수 공구입니다. 당사는 단날 스파이럴 엔드밀, 다이아몬드 코팅 연마 커터 등 다양한 특수 공구를 보유한 전용 공구 라이브러리를 구축했습니다.

모든 공구는 다양한 등급의 아크릴 가공에 적합하도록 전문적인 모서리 가공 처리를 거칩니다. 또한 정확도를 유지하고 절삭 안정성을 면밀히 모니터링하기 위해 정기적으로 장비 교정을 실시합니다.

의료 광학 분야에서 당사는 의료 등급 CNC 가공 장비와 클린룸, 고정밀 테스트를 위한 2D 이미징 시스템 및 좌표 측정기를 사용하여 0.025mm의 정밀한 치수 정확도와 광학 등급의 투명도를 갖춘 유체 챔버 부품을 생산하며, 이는 업계 최고급 응용 분야의 요구 사항을 완벽하게 충족합니다.

아크릴 CNC 가공 기술을 직접 확인하고 싶으신가요? 지금 바로 JS Precision 엔지니어에게 문의하세요. 48시간 이내에 광학 등급 아크릴 부품 샘플과 맞춤형 공정 솔루션을 무료로 받아보시고, 당사의 정밀 가공 기술을 직접 경험하실 수 있습니다.

아크릴 CNC 가공이란 무엇이며, 어떤 고유한 어려움이 있을까요?

아크릴 CNC 가공의 본질과 주요 문제점을 깊이 이해하는 것은 최고급 맞춤형 부품을 제작하는 데 필수적일 뿐만 아니라, 정밀 아크릴 가공 및 CNC 가공 기술을 성공적으로 도입하는 데 있어 핵심적인 요소입니다.

아크릴의 자연적인 장점과 가공 가치

아크릴은 광투과율이 92%로 광학 유리와 동일한 수준 이며, 충격 강도는 일반 유리의 16배에 달하고, 내후성이 뛰어나 야외에서 사용해도 변색되지 않습니다.

사출 성형 공정과 비교했을 때, 아크릴 CNC 가공은 소량 생산 및 맞춤형 아크릴 부품의 빠른 반복 제작에 있어 대체 불가능한 기술입니다. 고가의 금형 없이 생산이 가능하기 때문에 사출 성형으로는 제작하기 어려운 미세 채널이나 비구면과 같은 복잡한 구조까지도 생산할 수 있습니다.

세 가지 주요 과제와 전문가의 답변

과제 1: 접착력 제거 및 버(burr) 제거

아크릴의 녹는점은 약 160℃이므로 가공 칩이 공작물 표면에 쉽게 달라붙을 수 있습니다.

날카롭고 한쪽 날만 있는 나선형 엔드밀은 큰 칩 배출구를 갖추고 있으며, 물 냉각 대신 냉기 또는 미스트 냉각을 사용하고, 15000-20000 RPM의 높은 스핀들 속도와 500-1500 mm/min의 중간 이송 속도로 가공할 수 있다.

과제 2: 표면 긁힘 및 응력 균열

아크릴은 상당히 부드러운 소재이기 때문에 클램프가 압력을 고르게 가하지 않거나 공구가 갑자기 멈추면 응력 집중이 발생할 수 있습니다.

클램프의 힘을 분산시키기 위해 유연한 고정 장치를 사용하거나, 공구의 연속 이송을 안정화하기 위해 맞춤형 툴링 및 프로그래밍을 적용할 수 있습니다. 부품은 가공 후 응력 어닐링 처리됩니다.

과제 3: 광학 등급의 투명 표면 제작

가공 과정에서 발생하는 공구 자국과 미세한 흠집으로 인해 빛이 산란되어 광학적 성능이 저하됩니다. 가공 과정은 황삭, 준정삭, 정삭의 세 단계로 이루어지며, 정삭 시 절삭 깊이는 0.1mm로 정밀하게 관리됩니다. 이후 다이아몬드 연마 또는 화염 연마를 통해 제품의 투명도를 향상시킵니다.

그림 1: CNC 밀링 공구가 아크릴 시트를 절삭하여 미세한 흰색 칩을 생성하는 모습. 이는 가공 공정의 정밀도를 보여줍니다.

CNC 가공을 위한 설계 원리를 통해 맞춤형 아크릴 부품을 최적화하는 방법은 무엇일까요?

잘 짜여진 CNC 가공 설계 계획은 맞춤형 아크릴 부품 가공을 크게 용이하게 하고 비용을 절감할 뿐만 아니라, 프로젝트의 성공률을 높이는 데에도 매우 중요합니다.

DFM 핵심 가이드라인: 위험을 최소화하기 위한 설계 사고방식은 무엇일까요?

1. 내부 모서리 반경: 모든 모서리는 둥글게 처리해야 합니다. 날카로운 모서리로 인한 응력 집중 및 공구 손상을 방지하기 위해 모서리 반경은 공구 반경 이상( 일반적으로 1mm 이상 )으로 하는 것이 좋습니다.

2. 최소 벽 두께: 전체 벽 두께는 2mm 이상 이어야 하며, 얇은 부분은 1.5mm 이상 이어야 합니다. 벽이 두꺼울수록 진동, 가공 중 발생하는 변형 또는 사용 중 균열 발생 가능성이 줄어듭니다.

3. 텍스트 및 조각: 조각된 텍스트의 깊이는 0.3mm이고, 선의 굵기는 0.5mm입니다. 가독성 향상과 공구 수명 연장을 위해 둥근 글꼴을 사용합니다.

4. 깊은 캐비티 가공: 캐비티의 깊이가 폭의 5배 이상인 경우, 확장형 공구 홀더를 사용하여 여러 층으로 가공해야 하므로 비용과 시간이 증가합니다. 설계 단계에서 이러한 사항을 평가해야 합니다.

효율적인 협업: 명확한 문서 준비 및 요구사항

고객은 STEP 형식의 3D 모델과 주요 치수 및 공차를 명시한 2D 도면을 제공해야 합니다. 특히 광학적으로 연마할 표면과 허용되는 클램핑 영역을 명확히 기재해야 도면 의 불명확성으로 인한 재작업을 방지할 수 있습니다.

정밀 아크릴 가공은 어느 정도의 정밀도를 달성할 수 있을까요?

ISO 286-1:2010 표준 에 따라, 정밀 아크릴 가공의 정밀도는 부품의 성능을 직접적으로 결정합니다. 전문 CNC 가공 센터 제조업체는 다차원 제어를 통해 더욱 높은 정밀도를 구현할 수 있습니다.

정밀도에 영향을 미치는 주요 요소

1. 장비 및 안정성: 높은 강성과 낮은 진동을 갖춘 CNC 공작기계는 필수적인 요구 사항입니다. CNC 가공 센터 제조업체는 공구의 안정적인 움직임을 보장하기 위해 고정밀 스핀들과 선형 가이드를 기계에 장착합니다.

2. 온도 제어: 아크릴의 열팽창 계수는 약 7×10⁻⁵/°C 입니다. 가공열 및 주변 온도 변화는 치수 정확도에 영향을 미치므로 22°C의 일정한 온도를 유지하는 작업장이 필요합니다.

3. 공정 계획: 적절한 작업 순서, 새로운 도구, 그리고 과학적인 공구 경로는 치수 안정성을 보장하는 세 가지 주요 요소 입니다.

일반적으로 달성 가능한 정밀도 범위

정밀 아크릴 가공 정확도 등급 비교표:

광학 등급의 정밀 아크릴 가공이 필요하십니까? JS Precision에 문의하십시오. 당사는 온도 제어 작업장과 2D 이미징 장비를 통해 부품이 정밀도 기준을 충족하도록 보장해 드립니다.

그림 2: 원통을 포함한 다양한 투명 가공 아크릴 부품들이 마이크로미터 옆에 놓여 있으며, 밝은 표면에서 정밀한 측정이 이루어지고 있다.

전문적인 CNC 가공 센터 제조업체를 선택하는 것이 왜 중요한가요?

아크릴 CNC 가공 프로젝트의 성공 여부는 신뢰할 수 있는 파트너를 확보하는 데 달려 있습니다. 전문 CNC 가공 센터 제조업체 와 일반 공방 사이에는 엄청난 차이가 있습니다.

전문 제조업체와 일반 목적 작업장의 차이점

• 공정 지식 기반: 전문 제조업체는 다양한 유형의 아크릴(주조, 압출)을 다루는 여러 데이터베이스와 문제 해결을 위한 잘 개발된 자료 모음을 보유하고 있습니다.
• 전용 장비 및 환경: 부품에 흠집이 생기는 것을 방지하기 위해 아크릴 소재의 특수 냉각 시스템, 저분진 작업장, 2D 이미징 시스템 과 같은 고정밀 측정 장비를 갖추고 있습니다.
• 품질 관리 프로세스: 원자재 검사(내부 응력 검사 및 스크래치 검사)부터 공정 중 검사, 최종 검사에 이르기까지 모든 품질 관리 조치가 긴밀하게 연계되도록 구성합니다.

잠재적 공급업체 평가를 위한 핵심 사항

• 공급업체의 아크릴 가공 사례 연구를 다양하게 살펴보고, 특히 투명하고 복잡한 부품 의 표면 품질에 주의를 기울이며, CNC 가공 사진을 요청하십시오.
• 공급업체에게 용접 접합 및 균열과 같은 핵심 문제를 해결하기 위해 사용하는 구체적인 방법에 대해 문의하고, DFM(설계 제조성 평가) 관련 피드백을 제공할 수 있는지 확인하십시오.

신뢰할 수 있는 CNC 가공 센터 제조업체를 찾고 계십니까? JS Precision은 다양한 아크릴 가공 사례 연구와 CNC 가공 사진을 제공하며, 현장 방문 상담도 통해 고객과의 협업에 대한 확신을 드립니다.

그림 3: CNC 드릴 비트가 베이지색 아크릴을 절삭하여 체크무늬 작업대 위에 흰색 플라스틱 조각을 만들어내는 모습의 근접 사진.

5축 CNC 가공 센터 제조업체의 서비스를 언제 이용해야 할까요?

복잡한 구조를 가진 맞춤형 아크릴 부품의 경우, 5축 CNC 가공 센터 제조업체 의 서비스를 이용하면 기존 3축 가공의 여러 문제점을 해결할 수 있습니다.

5축 기술의 주요 특징

• 복잡한 형상의 단일 패스 가공: 가장 큰 장점 중 하나는 여러 번의 클램핑 작업과 고정 장치 간섭으로 인한 오류 없이 언더컷, 복잡한 곡면 및 경사진 구멍이 있는 부품을 제작할 수 있다는 것입니다.
• 표면 품질 향상: 공구 각도를 변경함으로써 절삭날이 항상 가공물에 가장 적합한 위치 에 있게 되어 더욱 고르고 매끄러운 표면을 얻을 수 있습니다.
• 정밀도 및 생산성 향상: 클램프 교체 시간 단축, 특수 고정 장치 필요성 감소, 생산 시간 절약, 그리고 전반적인 부품 정밀도 향상 .

일반적인 적용 사례

여기에는 자유형 표면을 가진 일체형 LED 램프 갓, 각진 인터페이스를 가진 의료 기기 부품, 복잡한 건축 모형, 3D 질감을 가진 아크릴 패널 등이 포함됩니다.

그림 4: 복잡한 내부 채널과 정밀하게 뚫린 구멍을 가진 투명 아크릴 부품 하나가 복잡한 구조를 강조하기 위해 흰색 배경 위에 전시되어 있다.

맞춤형 아크릴 부품의 일반적인 산업적 활용 분야는 무엇인가요?

맞춤형 아크릴 부품은 뛰어난 성능 덕분에 다양한 산업 분야에서 널리 사용됩니다. 또한, 정밀한 아크릴 가공은 여러 산업 분야의 고급 요구 사항을 충족할 수 있습니다.

의학 및 생명 과학

유체 챔버, 관찰 창, 수술 가이드와 같은 의료 산업 분야의 요구 사항에는 미세 균열이 없어야 하고, 투명도가 높아야 하며, 감마선 멸균에 대한 저항성이 있어야 한다는 조건이 포함됩니다.

JS Precision은 클린룸 가공 분야에 전문성을 보유하고 있으며, 생체 적합성 인증서를 제공하고 0.05mm의 정밀도로 마이크로채널 구조를 제작합니다.

광학, 조명 및 디스플레이

산업계에서는 광도파판, 렌즈, 광학 테스트 브래킷과 같은 부품을 요구하는데, 이러한 부품의 핵심은 빛의 투과 및 굴절 제어이므로 매우 낮은 헤이즈(흐림)가 요구됩니다.

JS Precision은 비구면 렌즈 금형에 5축 CNC 가공을 적용하여 다이아몬드 연마를 통해 Ra<0.01m의 초고평활 표면을 구현했습니다.

고급 소매 및 소비자 전자제품

고급 디스플레이 랙, 전자 제품 하우징 , 인터랙티브 패널과 같은 산업 분야의 요구 사항은 크리스탈처럼 매끄러운 모서리와 이음매 없는 접합부를 갖추는 것을 목표로 합니다.

JS Precision은 정밀 가공을 통해 부품 간의 완벽한 결합을 제공하고, 기계적 연마 및 UV 코팅과 같은 맞춤형 후처리 서비스를 제공함으로써 고객에게 기여합니다.

산업 분야마다 맞춤형 아크릴 부품의 가공 정밀도, 재료 사양 및 후처리 요구 사항이 크게 다릅니다.

아래 표는 각 산업 분야별 핵심 가공 매개변수를 정리한 것으로, 프로젝트 선정 시 정확한 참고 자료로 활용할 수 있습니다.

귀사의 산업 분야에 맞춤형 아크릴 부품이 필요하십니까? JS Precision에 적용 시나리오를 알려주시면 제품 경쟁력 향상에 적합한 소재와 정밀 아크릴 가공 공정을 추천해 드립니다.

맞춤형 아크릴 부품 제조의 전체 공정은 설계부터 납품까지 어떻게 진행되나요?

맞춤형 아크릴 부품 제조 공정은 각 단계의 상호 작용이 매우 중요합니다. JS Precision은 공정 표준화를 통해 모든 단계에서 품질을 유지하며, 이는 CNC 가공을 위한 설계(Design for CNC Machining)의 성공적인 구현과 CNC 가공 센터의 원활한 운영을 가능하게 하는 핵심 요소 입니다.

단계별 워크플로

• 상담 및 가격 책정: 고객이 디자인 계획을 제출하면 JS Precision은 실현 가능성, 재료 및 공정을 검토하고 24시간 이내에 공정한 견적을 제공합니다.
• DFM 조정 및 승인: 엔지니어는 고객에게 CNC 가공을 위한 상세한 설계 제안 보고서를 제공하고 최종 설계에 대한 고객의 승인을 받습니다.
• 프로그래밍 및 준비: CAM 엔지니어는 효율적인 공구 경로를 설계하고 특수 공구와 응력 완화 처리된 아크릴 시트를 준비합니다.
• 정밀 가공 및 공정 검사: 고급 CNC 가공 센터를 이용하여 가공 작업을 수행하고, 주요 공정 후 기계에서 직접 측정을 진행합니다.
• 후처리 및 최종 검사: 버 제거 및 연마 작업을 진행하고, 측정실에서 전체 치수 검사를 실시합니다. CNC 가공 사진은 공정 진행 상황 업데이트로 제공됩니다.
• 긁힘 방지 포장 및 배송: 부품은 배송 전 보호 필름과 개별 칸막이 포장으로 보호됩니다.

JS Precision과 협력하여 제품 설계 단계에 제조업체를 참여시키고, 원활한 소통을 유지하며, 그들의 엔지니어링 기술을 활용하면 비용, 품질 및 납기 측면 에서 최적의 균형을 이룰 수 있습니다.

맞춤형 아크릴 부품 프로젝트를 시작할 준비가 되셨나요? 지금 바로 JS Precision에 문의하시면 설계부터 납품까지 원스톱 서비스를 제공해 드립니다. 무료 DFM 분석 및 진행 상황 시각화 서비스도 이용하실 수 있습니다.

자주 묻는 질문

Q1: 아크릴 CNC 가공과 레이저 절단의 차이점은 무엇인가요?

아크릴 CNC 가공은 3D 모델링, 드릴링 및 탭핑에 사용할 수 있으며, 더 높은 모서리 품질을 제공하고 모서리를 투명하게 연마 할 수 있는 옵션을 제공합니다. 레이저 절단은 주로 2D 윤곽선을 절단하고 화염 연마로 모서리를 마감하지만, 정밀도와 직각도는 CNC 가공에 비해 훨씬 떨어집니다.

Q2: 아크릴 가공 시 가장자리가 하얗게 변하거나 흐릿해지는 문제를 어떻게 해결할 수 있습니까?

특수 설계 및 제작된 당사의 날카로운 외날 절삭 공구는 공랭식으로 작동합니다. 마무리 단계에서는 매우 얕은 절삭 깊이와 높은 회전 속도를 사용합니다. 하얗게 변색된 모서리는 화염 연마 또는 기계 연마를 통해 투명하게 복원할 수 있습니다.

Q3: 유리처럼 완전히 투명한 효과를 낼 수 있나요?

물론입니다. 아크릴 가공 매개변수를 정밀하게 조정하고 다이아몬드 연마 또는 화염 연마를 병행하면 아크릴 부품을 유리처럼 투명하게 만들어 광학적 요구 사항을 충족할 수 있습니다.

질문 4: 기계 가공이 가능한 가장 작은 구멍이나 세부 사항은 무엇입니까?

JS Precision은 0.5mm 이상의 직경을 가진 구멍을 정확하고 안정적으로 가공할 수 있는 마이크로 밀링 커터를 사용합니다. 매우 얇은 글꼴이나 패턴의 경우, 선명도와 공구 수명 모두를 위해 최소 0.3mm 이상의 폭을 권장합니다.

Q5: 아크릴 부품의 최대 가공 크기는 얼마입니까?

가공 크기는 CNC 머시닝 센터의 이동 거리에 따라 달라집니다. JS Precision의 표준 CNC 기계는 1200x600mm 크기의 판재를 가공할 수 있습니다. 더 큰 크기는 판재를 접합하거나 맞춤 제작된 대형 이동 장비를 사용하여 얻을 수 있습니다.

Q6: 유색 아크릴도 가공할 수 있나요?

물론 가능합니다. 저희는 다양한 색상의 주조 및 압출 아크릴 시트를 제공하지만, 어두운 색상의 소재는 가공 중 열 흡수율이 높기 때문에 아크릴 CNC 가공 시 절단 매개변수를 조정하여 녹거나 달라붙는 것을 방지해야 합니다.

Q7: 일반적인 리드 타임은 얼마입니까?

단순한 구조의 맞춤형 아크릴 부품은 3~5영업일 이내에 납품 가능합니다. 복잡한 디자인, 높은 정밀도 요구 사항 또는 특수 후처리가 필요한 부품의 경우 납품 기간은 7~15영업일 입니다. 긴급 납품이 필요한 경우 협의 가능합니다.

Q8: 아크릴 부품과 금속 부품을 같은 주문에서 함께 생산하는 것이 가능합니까?

물론입니다. JS Precision은 아크릴 부품과 알루미늄, 스테인리스강 등의 금속 부품을 한 번에 주문할 수 있는 원스톱 공급업체로서, 공급망을 간소화하고 구매 비용을 절감할 수 있도록 지원합니다.

요약

아크릴 CNC 가공은 단순한 절단을 넘어 소재의 특성과 정밀 엔지니어링을 조화시키는 공정입니다. 흠잡을 데 없는 맞춤형 아크릴 부품을 제작하려면 아크릴의 특성을 정확히 파악하고, "CNC 가공을 고려한 설계" 원칙을 준수하며, JS Precision처럼 풍부한 노하우와 최신 장비를 갖춘 숙련된 파트너를 찾는 것이 중요합니다.

JS Precision은 CNC 가공 센터 제조업체일 뿐만 아니라 제품 개발 엔지니어링 컨설팅 업체이기도 합니다. 0.025mm의 정밀도와 투명 부품을 통해 품질에 대한 약속을 지키고 있습니다.

프로젝트를 시작하세요: 3D 디자인 파일을 업로드하시면 JS Precision에서 24시간 이내에 DFM 검토 및 상세 견적을 포함한 완벽한 솔루션을 제공해 드립니다. 이를 통해 고객님의 아크릴 디자인 컨셉이 최고 품질의 제품으로 정확하게 구현될 수 있도록 보장합니다.
