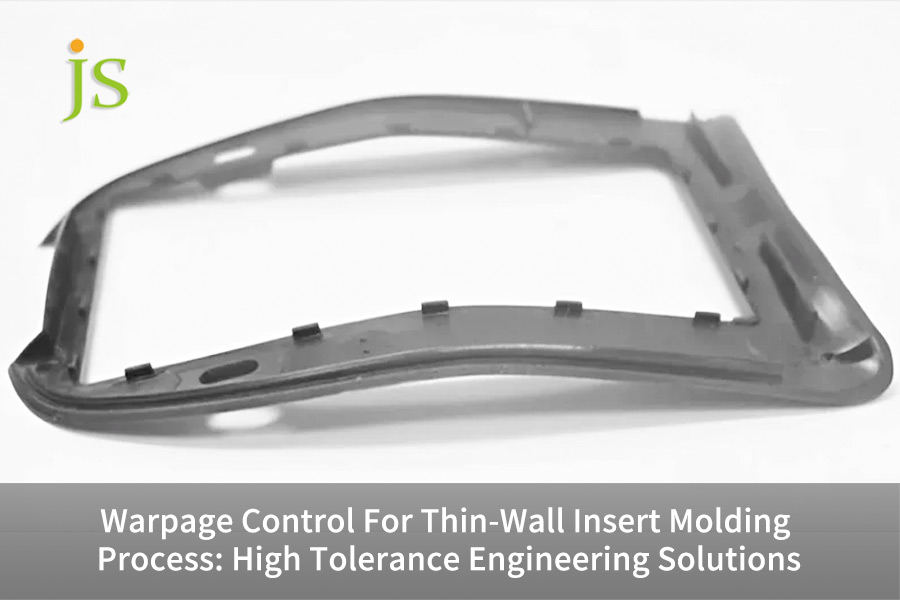

얇은 벽 인서트 성형 공정을 위한 변형 제어: 높은 공차 엔지니어링 솔루션

인서트 성형 공정 초소형 의료기기, 자동차 정밀센서 등 첨단제품 제조의 핵심 공정입니다. 실제로 이러한 제품의 경우 0.1mm의 변형만으로도 전체 구성 요소를 사용할 수 없게 될 수 있습니다.

성형 부품의 두께가 0.5mm를 초과하고 금속 또는 회로 부품을 내장해야 하는 경우 기존 인서트 성형 공정은 고르지 않은 성형 수축, 내부 응력 집중 및 기하학적 변형 이라는 세 가지 주요 문제에 직면합니다 .

물론, 이러한 결함으로 인해 많은 제품이 낭비되고, 동시에 제품 출시 주기가 지연되기도 합니다. 엔지니어링 기술을 사용하여 벽이 얇은 인서트의 변형을 예측하고 방지할 수 있는 실용적인 솔루션을 원하십니까?

핵심 답변 요약

질문	핵심 솔루션	주요 장점
벽이 얇은 인서트가 휘어지기 쉬운 이유는 무엇입니까?	재료 수축률과 금속 인서트의 강성의 차이.	응력 원인을 식별하고 변형 추세를 정량화합니다.
비대칭 변형을 해결하는 방법은 무엇입니까?	수직 인서트 성형 중력 보상	흐름 불균형을 방지하기 위해 중력을 활용합니다.
충전 균형을 보장하는 방법은 무엇입니까?	핫러너 압력 밸런싱 기술.	전단 응력을 줄이기 위한 다중 지점 동기 충전.
매우 얇은 벽을 처리하는 방법은 무엇입니까?	압축 성형 삽입	낮은 응력 성형, 분자 배향 최소화.
위험을 사전에 완화하는 방법은 무엇입니까?	프로토타입 인서트 성형 공정 확인	금형 흐름 분석 + 물리적 테스트, 조기 최적화
재료 특성을 최적화하는 방법은 무엇입니까?	섬유 배향 제어 강화	수축 억제, 치수 안정성 향상

주요 시사점

• 벽이 얇은 인서트 성형의 가장 큰 어려움은 플라스틱과 금속 사이의 열팽창 계수가 다르다는 것입니다. 따라서 프로세스 최적화의 차이를 보상해야 합니다.
• 수직 인서트 성형은 중력을 사용하여 금형을 채우는 공정이므로 비대칭 형상을 처리하는 가장 간단한 방법입니다 .
• 프로토타입 인서트 성형 공정을 조기에 확정하면 대량 생산 시 변형 가능성을 80% 이상 줄일 수 있습니다.
• 전문적인 인서트 사출 성형 서비스를 선택하시면 재료와 금형부터 공정까지 완벽한 엔지니어링 지원 패키지를 받으실 수 있습니다.

이 가이드를 신뢰하는 이유는 무엇입니까? CNC Protolabs의 인서트 성형 공정 경험

신뢰할 수 있는 기술 가이드를 선택하는 것은 충분한 경험과 제공 능력을 갖춘 파트너를 찾는 문제입니다. CNC Protolabs는 수년간의 인서트 성형 경험을 바탕으로 특히 박벽 인서트 성형 기술의 연구 개발 및 적용 분야에서 깊은 지식을 쌓아왔습니다.

CNC Protolabs는 다음 사항을 엄격히 준수합니다. ISO 13485:2016 표준 , 그리고 잘 확립된 프로세스 시스템과 맞춤형 솔루션을 사용하여 의료, 자동차, 전자 제품을 포함한 다양한 정밀 제조 부문에서 전 세계 5,000개 이상의 고급 고객을 대상으로 뒤틀림 및 균열과 같은 가장 중요한 문제를 해결했습니다.

특히, 우리는 벽 두께가 0.3mm인 초박형 인서트 성형 분야에서 높은 경쟁력을 유지하고 있습니다.

우리와 소통한 한 고객은 유명한 자동차 부품 회사인 0.2mm 얇은 벽의 센서 인서트 성형과 관련된 주요 문제를 해결했습니다. 전통적인 인서트 성형 방법을 사용했다면 거부율은 30%에 달했을 것입니다.

우리는 프로토타입 인서트 성형 공정을 통해 공정을 최적화하여 불량률을 1.2%로 줄이고 고객의 재료비를 연간 거의 $200,000 절감했습니다.

그 외에도 한 의료기기 회사의 도움을 받아 0.22mm 얇은 회로 인서트를 성형하는 문제를 해결하고 0.12mm에서 0.03mm로 평탄화하고 수율을 99.1%로 증가 시켜 고객이 의료 인증을 확보할 수 있었습니다.

우리는 전문 엔지니어링 팀과 고급 생산 장비를 보유하고 있습니다. 우리는 또한 생산 품질을 보장하기 위해 고정밀 금형 흐름 분석 소프트웨어와 백색광 스캐닝 검사 장비를 보유하고 있습니다.

또한 10,000개 이상의 인서트 성형 프로젝트를 수행했기 때문에 프로토타입 검증부터 대량 생산까지 모든 작업을 수행할 수 있습니다. 얇은 벽 인서트 프로젝트(벽 두께 0.5mm)는 전체 프로젝트의 65%를 차지하며 고객 만족도는 항상 98% 이상입니다.

우리의 주요 강점은 재료 선택, 금형 설계 및 공정 최적화를 깊이 통합하는 것입니다. 우리는 성형 결함이 나타날 때까지 기다리지 않고, 오히려 발생할 수 있는 성형 위험과 문제를 미리 예측하고 계획합니다. 이것이 바로 우리가 후처리 솔루션이 아닌 소스별로 변형 문제를 해결하는 이유입니다.

인서트 성형 공정의 실제 적용에 대한 사전 이해를 원하십니까? CNC Protolabs 엔지니어에게 연락하여 "사례 상담"을 언급하면 ​​성공적인 업계 사례 연구 모음을 무료로 받고 유사한 프로젝트 경험을 통해 빠르게 배울 수 있습니다.

인서트 성형 공정 중에 벽이 얇은 부품이 휘어지기 쉬운 이유는 무엇입니까?

인서트 성형은 얇은 벽의 정밀 부품을 생산하는 데 중요한 기술입니다.

주로 두께와 유연성은 인서트 성형 중 벽이 얇은 부품의 높은 변형에 기여합니다. 벽이 얇은 부품의 변형 변화로 이어지는 주요 측면은 플라스틱과 금속 사이의 수축 불일치, 분자 방향의 비균일성 및 다양한 냉각 속도입니다.

국제적인 사출금형 설계를 바탕으로 변형을 일으키는 3가지 주요 요인을 연구합니다. 표준 ISO 294-1:2019 .

다른 재료 수축률

다양한 재료의 열팽창계수(CTE) 불일치는 본질적으로 뒤틀림의 원인입니다. 다음 표는 가장 자주 사용되는 재료와 금속 인서트의 CTE를 비교한 것으로, 이러한 차이로 인해 응력 위험이 발생하는 이유를 훨씬 더 잘 설명합니다.

재료 유형	열팽창계수(CTE) / (10^-6/℃)	수축률(%)	적용 가능한 얇은 벽 두께(mm)	스테인리스강 인서트와의 응력 차이(MPa)
PPS(비강화)	80-100	1.2-1.8	0.4-1.0	45-55
30% 유리섬유 강화 PPS	25-35	0.2-0.5	0.2-0.8	15-25
LCP	15-25	0.1-0.3	0.15-0.6	10-20
스테인레스 스틸 (304)	16	≒0	-	0
구리 인서트	17	≒0	-	0

흐름 방향으로 인한 이방성

인서트 성형에서는 용융 흐름 방향과 수직 방향 사이의 수축률 차이가 20~50%까지 높을 수 있습니다. 매우 좁은 용융 흐름 영역으로 인해 발생하는 고분자 배향은 내부 응력을 증가시키고 최종적으로는 특히 벽 두께가 0.5mm 미만인 얇은 벽 부품에서 뒤틀림을 초래합니다.

예를 들어 벽이 얇은 LCP 성형의 경우 흐름에 따른 수축률은 0.1%이지만 흐름에 수직인 수축률은 최대 0.3%까지 높아 큰 변형을 일으킬 수 있을 정도로 차이가 큽니다.

고르지 못한 냉각 속도

금속 인서트는 플라스틱보다 열 전도성이 훨씬 높기 때문에 주변 플라스틱을 매우 빠른 속도로 냉각시키는 부품의 국부 방열판으로 간주될 수 있습니다.

이로 인해 부품의 "핫스팟"과 "콜드스팟" 사이에 온도 차이가 형성되며, 빠른 냉각 영역이 먼저 수축되고 느린 냉각 영역이 나중에 수축됩니다. 이러한 수축 변화는 뒤틀림의 직접적인 원인이 됩니다.

그림 1: "계획된 성형"이라는 라벨이 붙은 잘 구조화된 플라스틱 부품과 "결함: 뒤틀림"이라는 라벨이 붙은 변형된 버전을 나란히 비교한 그림(뒤틀린 부분을 강조한 삽입 그림)

수직 인서트 성형에서 중력 보상을 통해 비대칭 변형을 해결하는 방법은 무엇입니까?

비대칭 형상의 얇은 인서트 벽은 용융 흐름의 고르지 못한 분포로 인해 휘어지는 경향이 있습니다. 수직 인서트 성형 수직 형 폐쇄 및 중력 보조 충진 기능을 갖추고 있어 비대칭 충진 및 유지 응력이 크게 제거되므로 이러한 문제를 극복할 수 있는 좋은 방법 입니다.

중력 보조 충진

중력은 수직 인서트 성형에서 항상 용융 흐름 방향으로 작용합니다. 결과적으로 이 사려 깊은 설계는 인서트 형상(예: 핀 및 보스)으로 인해 일반적으로 발생하는 흐름 "그림자 영역"의 형성을 최소화합니다.

또한, 용융물이 인서트 표면을 고르게 덮을 수 있게 하고 과충진 또는 과충진으로 인한 응력 집중을 방지합니다.

인서트의 최적화된 위치 지정 및 클램핑

수직 인서트 성형의 수직 단계를 통해 인서트(나사산 및 터미널과 같은)가 중력에 의해 자동으로 배치되고 안정적으로 고정될 수 있습니다.

이 위치 지정 방법은 인서트 정렬 불량으로 인한 벽 두께의 불균일성을 줄이고 공차를 0.02mm 이내로 매우 엄격하게 유지함으로써 처음부터 비대칭 변형 가능성을 크게 줄입니다 .

아래는 수직 인서트 성형과 전통적인 수평 인서트 성형 공정의 성능 비교로, 그 장점을 보다 직관적으로 보여줍니다.

성과 지표	수직 인서트 성형	전통적인 수평 인서트 성형 공정	개선 (%)	적용 가능한 인서트 유형
비대칭 변형(mm)	≤0.03	0.10-0.15	70-80	핀 및 스레드 인서트
인서트 위치 정확도(mm)	±0.02	±0.05	60	정밀 전자 인서트
충전 균일성(%)	≥98	85-90	8-15	복잡한 기하학적 인서트
폐기율(%)	≤2	15-25	88-92	모든 비대칭 인서트

비대칭 얇은 벽의 인서트 성형이 필요하고 비용을 계산하고 싶으십니까? 제품 치수와 인서트 유형을 제공하여 무료 수직 인서트 성형 공정 비용 계산 시트를 받고 예산을 사전에 관리하십시오.

인서트 사출 성형 공정에서 핫 러너 압력 균형을 맞추는 핵심 기술은 무엇입니까?

~ 안에 인서트 사출 성형 공정 핫 러너의 압력 균형을 유지하려면 순차 밸브 핫 러너 기술을 사용하는 것이 주로 필요합니다. 이 기술은 압력 폐쇄 루프 피드백과 결합하여 동기 충전을 촉진하고 캐비티 압력 변동을 5% 미만으로 유지합니다.

순차 밸브 핫 러너 제어

가열 엔지니어는 순차 밸브를 열어야 하는 방법을 알아내기 위해 용융 흐름 경로를 시뮬레이션하는 방법인 금형 흐름 분석을 수행합니다.

이러한 제어 방식은 응력을 받을 가능성이 있는 영역의 웰드 라인 형성을 방지하는 것 외에도 가장 얇은 영역과 가장 두꺼운 영역 의 충전율을 조정하는 데 도움이 되어 전체 부품을 균일하게 충전하고 내부 응력을 낮추는 데 도움이 됩니다.

압력 센서 폐쇄 루프 피드백

인서트 사출 성형에서 압력 센서는 캐비티의 매우 중요한 위치(예: 인서트 끝)에 배치됩니다.

이 센서는 캐비티 압력의 변화를 즉시 감지하고 정보를 제어 시스템으로 다시 보냅니다. 제어 시스템은 캐비티의 압력이 항상 동일하고 변형이 최소화되도록 실시간으로 유지 압력을 조정합니다.

인서트 사출 성형 공정에서 핫 러너 압력 제어를 최적화하고 싶으십니까? 맞춤형 압력 밸런싱 솔루션을 위해 전문 엔지니어와 상담을 예약하세요.

벽이 매우 얇아야 하는 상황에서 인서트 압축 성형을 고려해야 합니까?

예, 사실입니다. 벽 두께가 0.3mm 미만이거나 길이 대 직경 비율이 150:1을 초과하는 경우 인서트 압축 성형이 최선의 선택입니다. 저속, 저압으로 충전하는 과정을 통해 전단응력을 60% 이상 감소시켜 균열 및 뒤틀림을 방지할 수 있습니다.

낮은 전단 응력

일반 사출 성형에서는 벽이 얇은 부품을 충전하기 위해 매우 높은 압력과 빠른 속도가 필요합니다. 이로 인해 플라스틱 분자가 크게 전단되고 잔류 응력 수준이 높아집니다.

반면에, 인서트 압축 성형 처음에는 금형을 열었다가 닫아 용융물을 압축합니다. 이 접근법은 층류로 공동을 채웁니다. 결과적으로 플라스틱 분자는 거의 방향이 지정되지 않아 내부 응력이 크게 낮아지고 뒤틀림도 방지됩니다.

성공적인 초박형 벽 충전

인서트 압축 성형은 민감한 전자 부품을 내장해야 하는 부품(예: FPC 연성 회로 기판)에 적용할 수 있습니다. 높은 압력 충격으로 인해 인서트가 손상되지 않는 동시에 우수한 치수 정확도를 제공한다는 점에서 기존 기술과 다릅니다.

CPK 지수는 1.33을 초과할 수 있으며, 이는 벽이 매우 얇은 부품을 매우 높은 정밀도로 생산할 수 있음을 나타냅니다.

그림 2: 인서트 압축 성형을 설명하는 3단계 다이어그램으로, 금형 내 플라스틱 과립, 폐쇄 공정, 최종 얇은 벽의 성형품을 보여줍니다.

프로토타입 인서트 성형 공정 단계에서 변형 위험을 예측하고 제거하는 방법은 무엇입니까?

프로토타입 인서트 성형 공정은 빠른 금형 제작과 DOE(Design of Experiments)를 결합한 제품 금형 분석만으로 변형 위험을 예측하고 양산 전 최적의 공정 창을 결정할 수 있어 변형 문제를 원천적으로 제거할 수 있습니다.

금형 흐름 분석 시뮬레이션 검증

금형 흐름 분석 소프트웨어는 엔지니어가 충진, 압력 유지, 냉각 등 인서트 성형 공정의 다양한 단계를 시뮬레이션하는 데 사용하는 도구입니다. 소프트웨어는 또한 변형 변형을 정확하게 예측할 수 있습니다.

예를 들어 예측값이 0.05mm인 경우 실제 목표값을 0.02mm로 제어할 수 있도록 금형 설계를 수정합니다. 그 외에도 큰 손상이 발생할 위험이 있는 위치를 식별하고 금형 최적화에 사용할 수 있는 위치를 식별하는 데도 도움이 됩니다.

신속한 금형 제작 및 물리적 테스트

여기서는 알루미늄 금형을 사용하여 50~200개 부품의 소규모 배치 생산이 이루어집니다. 3D 프린팅된 금형 , 전체 치수 편차는 백색광 스캐너를 사용하여 측정됩니다.

이러한 물리적 테스트 방법은 금형 흐름 분석 데이터를 확증하고 조정하며, 철강 금형 대량 생산을 위한 신뢰할 수 있는 데이터를 제공하고 설계 오류로 인한 대량 생산 손실을 줄이는 데 매우 유용합니다.

재료 선택: 섬유를 강화하여 벽이 얇은 구조물의 수축을 어떻게 방지할 수 있습니까?

인서트 성형에서 섬유 강화는 수축을 크게 줄이는 매우 효과적인 방법이 될 수 있습니다. 일반적으로 강화 섬유를 15%-50% 추가하고 섬유 배향을 주의 깊게 관리하면 전체 재료 수축률을 1.5%에서 0.1%-0까지 낮출 수 있습니다. 3%. 이는 매우 얇은 플라스틱 부분의 수축 문제를 처리하는 매우 좋은 방법입니다.

섬유 함량 및 방향 제어

섬유 함량이 높으면 재료 강성이 크게 향상될 수 있습니다. 예를 들어, 30% GF PPS(유리 섬유 강화 폴리페닐렌 설파이드)의 모듈러스는 4배 이상 증가하여 원래 3GPa에서 최대 14GPa로 향상되었습니다.

그럼에도 불구하고 게이트 설계를 통해 흐름 방향을 따라 섬유 배향과 관련하여 주의해야 합니다. 그래야 수직 방향과 수평 방향 사이의 수축률 차이가 너무 커서 뒤틀림이 발생하지 않습니다.

미네랄 필러 및 낮은 휨 등급

제품에 높은 등방성이 요구되는 경우 선호되는 광물 은 판상 광물(예: 활석 또는 운모) 또는 낮은 변형 특정 등급(예: LCP)입니다. 이러한 소재는 이방성 수준을 줄여 정밀 부품의 요구 사항인 약 0.1mm/100mm 수준의 평탄도를 유지할 수 있습니다.

그림 3: 마이크로 사출 성형, 회전 스테이지에서 부품의 CT 스캔, 부품 편차에 대한 색상으로 구분된 분석 맵을 보여주는 복합 그림입니다.

CNC Protolabs 사례 연구: 벽이 얇은 센서 인서트 성형 변형이 표준을 충족함

우리는 제안했다 인서트 사출 성형 서비스 얇은 벽으로 된 압력 센서 인서트를 성형할 때 발생하는 뒤틀림 문제를 극복하는 데 도움을 준 정밀 자동차 부품 회사입니다. 이번 사례는 당사의 기술적 우수성과 포괄적인 서비스 역량을 보여주는 완벽한 사례입니다.

직면한 문제

고객은 자동차 압력 센서용 인서트 성형 부품을 원했습니다. 제품의 두께는 0.25mm에 불과하며 스테인레스 스틸 핀 인서트가 3개 있습니다.

원래 디자인은 전통적인 수평 인서트 성형 방식을 기반으로 했습니다. 안타깝게도 대량 생산 과정에서 평탄도가 0.15mm로 고객 요구 사항인 0.05mm보다 훨씬 높은 심각한 변형이 발생했습니다 .

동시에, 인서트 주변에 균열이 발생하여 불량률이 25%에 이르렀고, 이로 인해 고객의 생산 비용이 상승하고 주문이 제때에 납품되지 않게 되었습니다.

해결책

우리 엔지니어링 팀은 인수 후 먼저 프로토타입 인서트 성형 공정을 통해 사전 검증을 수행했습니다. 그들은 이를 금형 흐름 분석과 결합하여 0.02mm의 변형을 예측한 다음 목표 솔루션을 개발했습니다.

1. 프로세스 변경:

중력 보상을 사용하여 용융 유동 경로를 최적화하는 수직 인서트 성형 공정이 선택되었으며, 이를 통해 스테인리스강 인서트 핀이 균일하게 덮이고 흐름 그림자 영역이 제거되었습니다.

2. 재료 변경:

원래 표준 PBT는 30% 유리 섬유 강화 PPS로 대체되었습니다. 이 PPS는 열팽창 계수가 스테인레스 스틸 인서트에 더 가깝고 흐름 특성이 0.25mm의 초박형 벽을 채우는 데 더 적합합니다.

3. 세부사항 변경:

금형 흐름 해석 데이터를 고려하여 게이트 위치를 단일 지점에서 2점 순차 밸브로 변경하고 보압을 50MPa에서 35MPa로 최적화 하여 내부 응력을 더욱 감소시켰습니다.

최종 결과

공식 금형이 제작된 후 초기 공식 제작품의 평탄도는 0.02mm에서 0.035mm 사이를 맴돌았고 CPK 값은 1.33으로 고객 사양을 완전히 충족했습니다.

또한 인서트 주변에 크랙이 전혀 발견되지 않았고, 양산 불량률도 당초 25%에서 1.5%로 낮아졌다. 이러한 최적화를 통해 고객은 매년 약 $120,000의 자재 폐기 비용을 절약 하고 3주 전에 PPAP 샘플을 생성하여 고객의 호평을 받았습니다.

벽이 얇은 인서트 프로젝트에서 낮은 변형과 높은 수율을 달성하고 싶으십니까? 자세한 프로젝트 요구사항을 제출하세요. 비용을 절감하고 효율성을 높이는 데 도움이 되는 맞춤형 인서트 사출 성형 서비스 솔루션을 무료로 받아보세요.

그림 4: 연한 파란색 배경에 배열된 복잡하고 얇은 벽 구조를 지닌 검은색 플라스틱 부품 3개로 인서트 성형 공정의 결과를 보여줍니다.

전문 인서트 사출 성형 서비스가 귀하에게 어떤 부가 가치 보호를 제공할 수 있습니까?

전문 인서트 사출 성형 서비스 제공업체는 금형 흐름 분석부터 품질 추적성까지 전체 프로세스와 98% 이상의 대량 생산 수율을 보장하여 고객의 비용과 위험을 철저히 줄여줍니다.

전체 프로세스 자동화 통합

당사의 자동화된 인서트 배치 솔루션은 로봇 팔, CCD 비전 포지셔닝(정확도 0.01mm) 및 자동화된 언로딩 서비스를 결합합니다. 이러한 자동화 통합은 생산 효율성을 대폭 향상시킵니다. 또한 수동 작업으로 인한 오류를 제거하여 제품 일관성과 생산 안전성을 더욱 향상시킵니다.

엄격한 품질 데이터 추적성

제품 수명주기 추적성을 통해 당사는 고객에게 CPK 보고서, 전체 크기 측정 보고서 (CMM 검사 포함), X-Ray 검사 보고서(내부 다공성 또는 인서트의 정렬 불량 감지용) 및 재료 인증서를 제공합니다.

이러한 문서는 제품 품질 추적성을 보장하고 최고급 고객의 품질 요구 사항을 준수합니다.

원스톱 엔지니어링 서비스

프로토타입 검증부터 대량생산까지 고객과의 원활하고 진보적인 커뮤니케이션을 보장합니다.

우리 엔지니어들은 고객과 매우 긴밀하게 협력하여 신속하게 금형을 수정하고 DFM(제조 가능성 설계) 검토를 수행하여 최종 제품 설계를 대량 생산 공정에 적합하게 만듭니다. 이를 통해 향후 설계 변경으로 인한 높은 비용과 지연을 효과적으로 방지할 수 있습니다.

명확한 대량 생산 요구 사항이 있고 정확한 견적을 원하십니까? CNC Protolabs에 문의하여 생산량과 제품 요구 사항을 알려주십시오. 인서트 사출 성형 서비스에 대한 자세한 견적을 신속하게 얻을 수 있습니다.

자주 묻는 질문

Q1: 인서트 성형 공정에서 가장 제어하기 어려운 변수는 무엇입니까?

인서트 성형 공정에서 가장 까다로운 매개변수는 압력 유지와 냉각 시간입니다. 이러한 매개변수는 플라스틱 부품의 잔류 응력 수준과 그에 따른 최종 변형에 가장 직접적인 영향을 미칩니다. 프로세스를 엄격하게 제어하려면 여러 번의 테스트 실행이 필요합니다.

Q2: 인서트 사출 성형 공정에서 최대 인서트 크기는 얼마입니까?

수용할 수 있는 최대 인서트 크기는 기계의 클램핑력에 따라 결정됩니다. CNC Protolabs 시설은 대부분의 정밀 부품의 인서트 성형 요구 사항에 충분한 200mm x 300mm 크기 의 인서트를 처리할 수 있습니다.

Q3: 인서트 압축 성형에 적합한 재료는 무엇입니까?

인서트 압축 성형은 주로 LCP, PPS 및 일부 에폭시 수지와 같이 점도가 낮고 유동성이 높은 열가소성 재료에 적합합니다. 이러한 재료는 저속 및 저압 압축 충전 방법에 더 잘 적응할 수 있습니다.

Q4: 프로토타입 인서트 성형 공정에 사용되는 쾌속조형 금형의 수명은 얼마나 됩니까?

프로토타입 인서트 성형 공정에 사용되는 신속한 프로토타이핑 알루미늄 금형은 일반적으로 안정적인 품질 수준으로 500~1000개의 부품을 생산할 수 있으며 이는 프로토타입 검증 및 소규모 배치 시험 생산에 충분합니다.

Q5: 벽이 얇은 인서트 주변의 웰드 라인 문제를 해결하는 방법은 무엇입니까?

한 가지 해결책은 금형 온도를 130~150C로 높이거나 핫 러너 시퀀스 밸브 제어, 진공 배기 기술 등을 사용하는 것입니다. 예를 들어 이러한 접근 방식은 용융 융합을 크게 향상시키고 웰드 라인을 최소화할 수 있습니다.

Q6: 금형 내 인서트의 위치 정확도를 어떻게 확인합니까?

매우 정확하게 말하자면, 금형 폐쇄 전에 인서트 위치를 정확하게 확인할 수 있는 금형 내 CCD 비전 검사 시스템을 구현합니다. 이러한 방식으로 인서트 위치의 편차가 0.02mm 미만이 되도록 보장할 수 있으므로 제품 치수 정확도가 항상 보장됩니다.

Q7: 인서트 성형 공정 중 인서트 굽힘을 방지하는 방법은 무엇입니까?

이를 방지하는 가장 좋은 방법은 충전 속도를 100mm/s에서 40mm/s로 낮추는 것이며, 용융물이 인서트에 직접 닿지 않도록 게이트 위치도 미세 조정해야 합니다.

Q8: 완전한 성형 보고서를 제공할 수 있습니까?

틀림없이! CNC Protolabs는 프로세스 매개변수 시트, 치수 측정 보고서(CPK 값 포함) 및 재료 인증과 같은 철저한 품질 문서를 ​​각 배송에 첨부하여 제품 품질을 완벽하게 추적할 수 있도록 합니다.

요약

벽이 얇은 인서트 성형에서 발생하는 대부분의 변형 사례는 본질적으로 재료, 금형 및 가공 문제의 조합입니다.

수직 인서트 성형, 핫 러너 기술, 프로토타입 인서트 성형 공정, 전문 인서트 사출 성형 서비스를 통해 미크론 수준까지 변형을 제어할 수 있어 고정밀 대량 생산이 가능합니다.
