信頼性の高いケーブル オーバーモールディングの実現: 設計から品質保証までの実践ガイド

ケーブルのオーバーモールディングこれは、非常に信頼性の高いケーブル アセンブリを作成するための基本的なメカニズムの 1 つです。不利な条件下でも信号の品質と接続の耐久性を維持したい場合は、オーバーモールド部分を備えたケーブル アセンブリが不可欠です。

それにもかかわらず、設計が不十分であったり、プロセス制御が欠如している状況では、オーバーモールド ケーブルは必要な保護を提供できないだけでなく、実際にはシステムの最初の弱点となって故障する可能性があり、その結果、機器のダウンタイムや高額なメンテナンス コストが発生します。

ここでは、実際のエンジニアリング経験をもとに、設計から最終品質検査に至るまで、絶対に信頼性の高いカスタム オーバーモールド ケーブル アセンブリを作成する方法を説明します。

コア解答表

メインモジュール	重要なポイント
デザイン	ケーブルのオーバーモールディングの信頼性と100 万サイクルを超える曲げ寿命を決定する主な要因は、科学的に設計されたストレス コーン構造 (15° ～ 30° の勾配) と化学結合 (TPU-TPU) です。
プロセス制御	内部ボイド、界面剥離、芯線のズレを防止するため、ケーブルオーバーモールドプロセス金型温度 (±2°C)、射出圧力、材料湿度 (<0.02%) に関して厳密に管理する必要があります。
品質検証	カスタム オーバーモールド ケーブル アセンブリが過酷な環境でも故障することなく長期間動作できることを確認するために、製品はIPC/WHMA-A-620F クラス 3 規格に準拠して製造され、IPX7 防水、X 線非破壊検査、および押し引き力テストを物理的に受けています。
量産保証	優れた品質のリード材料 (S136 など)、徹底的な100% AOI 検査、およびバッチ トレーサビリティ プログラムは、大量生産されるオーバーモールド ケーブル アセンブリの一貫性を維持するために不可欠です。

主な結論:

• 設計主導の信頼性:最も信頼性の高いオーバーモールド ケーブル アセンブリは、科学的に設計された応力構造と慎重に材料の組み合わせを選択したものです。
• プロセスによって決まる寿命:射出成形中の温度、圧力、周囲湿度の制御は、界面接着強度と製品の寿命に直接影響します。
• 品質を評価する規格: IPC/WHMA-A-620F 検査規格に従うことは、カスタム オーバーモールド ケーブル アセンブリの動作が最も過酷な環境でも持続可能であることを確認する上で重要な役割を果たします。

このガイドが信頼できる理由CNC Protolabs のケーブル オーバーモールディングの経験

優れたガイドは、オーバーモールド ケーブル アセンブリ プロジェクトの成功を保証する信頼できるメーカーにあなたを導きます。そして、CNC Protolabs の唯一の実践的な経験が、このガイドの主な基礎となっています。

15 年以上にわたり、私たち CNC Protolabs はケーブル オーバーモールディングに専念し、産業用ロボット、屋外医療機器、自動車エレクトロニクスなどの最も困難な環境にあるクライアントを含む、世界中の 5,000 を超えるクライアントにパーソナライズされた製品とサービスを提供してきました。

当社はオーバーモールディングに関連する 100,000 件を超えるプロジェクトを行っており、顧客の 89% が引き続きリピートしています。

私たちのグループは、20名以上の経験豊富なエンジニアを擁するプロフェッショナルなエンジニアリングチームです。彼らは全員、クラス 3 認定 IPC/WHMA-A-620F を取得しており、コンサルティング、製造、テストを通じてお客様をサポ​​ートできる最高層の PCB 専門家です。

私たちは厳守しますIPC/WHMA-A-620F規格。当社の製品はUL 1581規格の認証を取得しています。この世界的に認められた規格は、オーバーモールド ケーブルの品質を保証する主な基準となります。

たとえば、ある屋外機器メーカーは、通常のオーバーモールド ケーブルを使用したため、高温高湿の環境で 3 か月以内に 5 回のインターフェース剥離障害に見舞われ、各障害により会社に 5,000 ドル以上の損失が発生しました。

CNC Protolabs には、新しいケーブル オーバーモールディング メットが付属しています。ケーブル オーバーモールディング プロセスが最適化され、その結果得られた TPU-TPU 化学結合のバランスにより、3 年以上の製品寿命が実現しました。したがって、ダウンタイムの問題は最終的に完全に解消されました。

私たちは常にデータと実践を重視しており、理論的な議論は自動的に問題外になります。すべてのアドバイスは完全に実際のプロジェクトに取り組んだ経験から得られており、すべてのパラメータのセットは二重または三重のチェックの対象となります。

小ロットの試作であっても、大規模な量産であっても、お客様のコスト削減とリスクの最小化に貢献する、安定的かつ効率的なソリューションを提供できます。

さらに詳しく知るにはCNCプロトラブズ成功したケーブル オーバーモールドのケーススタディについては、詳細情報と「オーバーモールド ケーブル アセンブリの信頼性設計ホワイト ペーパー」の無料版について当社のエンジニアにお問い合わせください。

プロジェクトに標準ケーブル アセンブリではなくカスタム オーバーモールド ケーブル アセンブリが必要なのはなぜですか?

多くのお客様は、ケーブルを選択する際にまだ躊躇しており、すぐに入手できる標準的なケーブルではなく、カスタムのオーバーモールド ケーブルを入手できないのはなぜかと疑問に思っています。

理由は非常に単純です。標準コンポーネントの欠点は、非常に厳しい動作条件には決して適さないのに対し、オーバーモールドによるカスタマイズの利点は、ユーザーを悩ませている問題そのものを非常に正確に指摘しているからです。

既製のケーブル アセンブリの制限

標準ケーブルの欠点は明らかです。一連のデータは、それらとカスタマイズされたコンポーネントの違いを明確に比較します。

パフォーマンス指標	標準ケーブルアセンブリ	カスタムオーバーモールドケーブルアセンブリ	比較	該当するシナリオ
曲げ寿命	50,000 サイクル未満	≧1,000,000サイクル	20倍以上の改善	標準コンポーネントは静的環境にのみ適しています
IP保護等級	通常IP40	最大IP67/IPX9K	防塵・防水性が大幅に向上	標準コンポーネントは湿気や粉塵の多い環境では使用できません
サイズ適応性	固定サイズ	カスタマイズ可能なコンパクト形状	設置スペースの 30% ～ 50% を節約	標準コンポーネントは小型機器に適合しない
結合強度	機械的接続、取り外しが簡単	化学結合、強力かつ安定	接着力が5倍以上に向上	標準コンポーネントは振動環境には適していません

カスタマイズの工学的価値

主な利点は、 カスタムオーバーモールドケーブルアセンブリそれは「完全一致」です。その秘密は、曲げ応力を緩和するために 15°～30° の段階的な応力分散コーンを作成することと、材料の化学結合により、湿気や埃を寄せ付けない完璧なシールが得られることです。

高頻度で屈曲するロボットや、防水・防塵性が求められる屋外用医療機器など、通常部品の故障問題にもオーダーメイド部品で対応可能です。

また、主要導体を結合し、ワイヤのレイアウトを強化し、機器の統合をより効率的にする機能も備えています。

プロジェクトにカスタマイズされたソリューションが必要かどうかわかりませんか?機器の動作条件要件を提出し、CNC Protolabs エンジニアから無料の 1 対 1 のコンサルティングを受けて、カスタム オーバーモールド ケーブル アセンブリの適合性を評価してください。

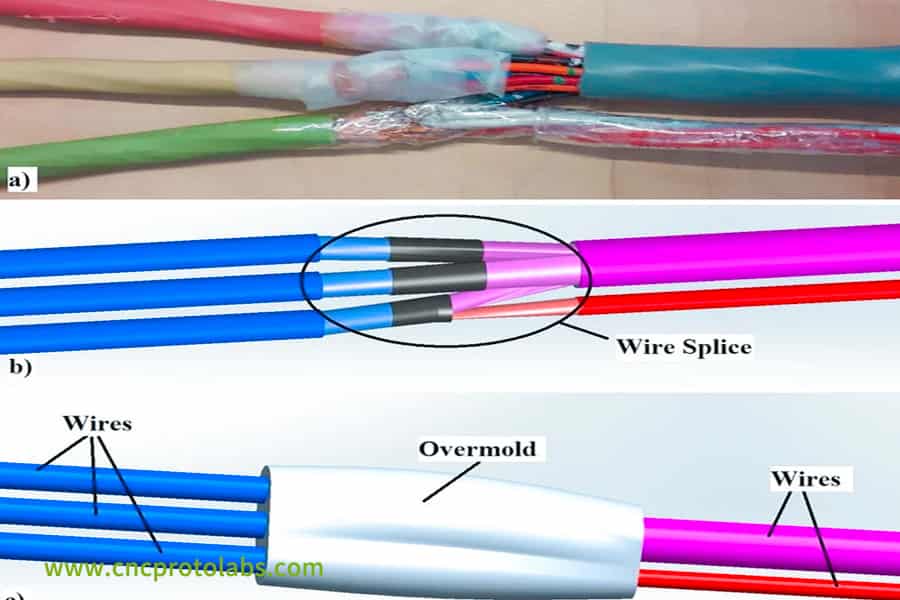

図 1: 最初のワイヤの接続と準備 (a、b) から、最終的なカプセル化およびラベル付けされたオーバーモールド部分 (c) まで、ケーブル オーバーモールディング プロセスの 3 つの重要な段階を示す合成画像。

オーバーモールドケーブル設計における失敗の根本原因は何ですか?

根本原因が見つからないにもかかわらず、オーバーモールド ケーブルに頻繁に障害が発生するというお客様の事例が多数あります。実際、オーバーモールド ケーブル業界のほとんどのお客様にとって、ケーブル コネクタ接合部付近のケーブル障害は依然として最も障害が発生しやすい領域です。

この分野で失敗する主な理由は 4 つあり、その例を以下に示します。

応力集中:

剛性コネクタと柔軟なケーブル接合部に関連する剛性の突然の変化により、応力レベルが非常に局所的に増加し、その主な原因として疲労破壊が発生します。応力を適切に解放しないと、ケーブルはすぐに故障します。

材料の不適合性:

オーバーモールディング材料とケーブル被覆材料が化学的に不適合な場合 (たとえば、PVC でオーバーレイされた高密度ポリウレタン)、化学結合が起こらず、シールの剥離損失や短絡が発生します。

芯線変位:

射出成形時、高速の溶融金属流が芯線に当たることにより、芯線が強制的に移動（ニードルスイープ）した場合。この欠陥の最終的な原因は、不適切なプロセス制御です。ショートや信号の不安定の原因となります。

DFM 分析の欠如:

製造可能性をチェックせず、純粋に経験に基づいて作成された設計は、設計とプロセスの不一致につながります。このような状況では失敗は避けられません。

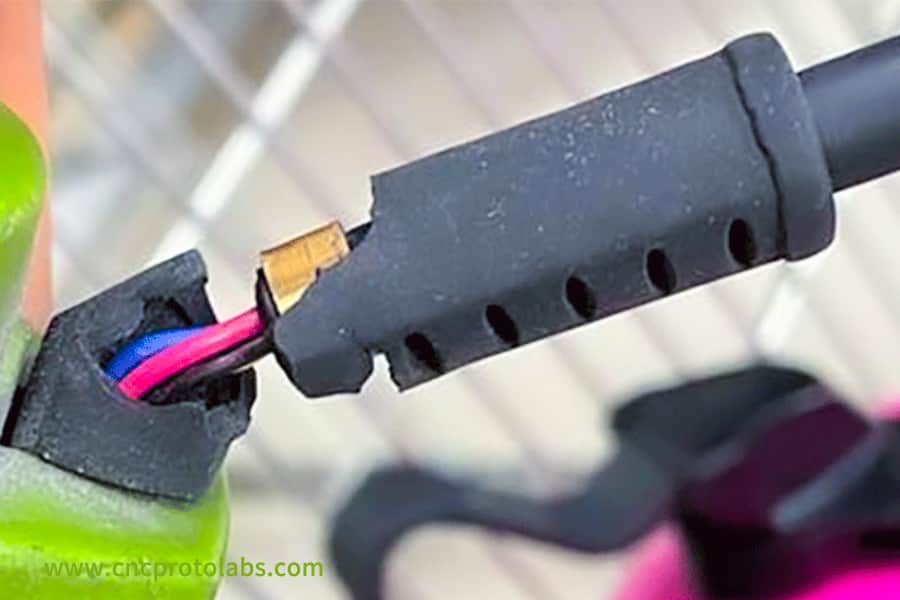

図 2: オーバーモールディング プロセス中に作業場で作業されている黒色のマルチワイヤ ケーブルの拡大図。精密な製造の詳細が強調されています。

オーバーモールディング ケーブル プロジェクトに適切な材料システムを選択するには?

適切な材料を選択することは、製品の信頼性を確保する上で重要な部分です。 オーバーモールディングケーブル、つまり、適切な素材のみを入手することは、戦いの半分に勝つようなものです。

材料が異なれば性能特性も大きく異なるため、重要なパラメータを文書化することは選択に役立ちます。また、 「化学結合が優先」の原則に従う必要があります。

材質の種類	硬度範囲	コアパフォーマンス	適用環境	コスト範囲 (USD/kg)	耐用年数
PVC	70A～85A	低コストで加工が容易、可塑剤の移行も容易です。	消費者グレードの製品、乾燥した常温環境。	2.5-4.0	1～2年。
ポリエーテルTPU	80A-95A	耐加水分解性、良好な靭性、強力な接着力。	湿気の多い環境、屋外用機器。	8.5～12.0	3～5年。
ポリエステルTPU	80A-95A	耐油性、耐摩耗性、機械的強度が高い。	産業環境、自動車エレクトロニクス。	9.0～12.5	3～5年。
サントプレン (TPV)	75A-90A	耐候性に優れ、高温・低温衝撃性能に優れています。	屋外機器、-40°C ～ +135°C の環境。	10.0～14.0	5～8年。

ストレイン リリーフ ジオメトリ: オーバーモールド ケーブルを長持ちさせるものは何ですか?

材料を選択した後、応力緩和構造の設計がオーバーモールド ケーブルの寿命を決定する重要な要素となります。ケーブルの曲げ寿命を100万サイクル以上に向上させるための核心は、ストレスコーンの適切な設計と科学的にシースの長さを設定することです。

段階的なテーパーの原理と階段状の幾何学形状

階段状の形状は応力集中を引き起こし、角でケーブルが破損する可能性がありますが、 15°～30°の滑らかなストレス コーンは曲げ応力を均等に分散することができ、急激な変化を排除し、曲げ寿命を大幅に向上させます。

「曲げ許容範囲」の面積長さの計算

シースの長さは科学的な方法で決定する必要があります。通常、ワイヤの直径の 5 ～ 8 倍が必要です。したがって、材料を無駄にせず、体積を不必要に増加させずに応力を適切に分散するには、5 mm ケーブルの場合、シースの長さは 25 ～ 40 mm にする必要があります。

ねじれ防止機能: 内部溝とロック機構

ケーブルをねじれに強いようにするにはロボットの関節、芯線のねじれや破損につながるケーブルと一緒にシース層が回転するのを防ぐために、金型には非円形の溝またはボスが必要です。

ケーブルのオーバーモールディングプロセスは機械的信頼性にどのような影響を与えますか?

高品質の素材で作られた優れたデザインの製品は、厳密にプロセスに従わなければなりません。溶融温度、保圧、金型温度、さらには環境湿度などの射出成形パラメータが製品の品質に影響を与える可能性があります。制御されていないパラメータは、製品の故障の原因となる可能性があります。

溶融温度と金型温度の重要な制御

金型の温度管理は非常に重要です。

• 温度が低すぎると材料がうまく接着せず、接着できなくなる可能性があります。
• 温度が高すぎると、材料が劣化して脆くなります。制御範囲は通常±2℃以内です。

収縮補償のための圧力と保持圧力

圧力保持パラメータは製品の密度に影響します。圧力が不足すると内部にボイドが発生する可能性があり、圧力が過剰になると芯線のズレが生じやすくなります。適切なパラメータを決定し、冷却収縮を補正するには、複数の調整が必要です。

湿度: 環境における隠れた殺人者

高温で TPU などの吸湿性素材を注入すると、湿気によって気泡が発生し、シールに損傷を与える可能性があります。したがって、乾燥中の材料の湿度は0.02% 未満になるように厳密に制御する必要があります。

ケーブルが心配オーバーモールディングプロセスパラメータ無理があるのか​​？既存のプロセス パラメータを送信すると、CNC Protolabs エンジニアがそれらを無料で最適化および調整し、製品の信頼性を向上させます。

オーバーモールディング ケーブル製造時の重要なチェックポイントは何ですか?

オーバーモールド ケーブルの一貫性を確保するには、量産時の品質管理が不可欠です。実稼働前の検証だけに依存することはできません。バッチ障害を排除するために、実稼働中にもリアルタイム監視を維持する必要があります。

生産前検証: コネクタの耐用性とケーブルの前処理

大量生産の前に、射出成形の温度と圧力でコネクタが耐えられるかどうかをテストする必要があります。

一方、外側のシースがきれいであることを保証し、接合性能を高めるために、ケーブルの標準前処理を定義する必要があります。

プロセス監視: モールドフロー解析と圧力安定性

生産時には、充填パターンと金型流動解析の結果を比較する必要があります。さらに、型締力と射出圧力の変動をリアルタイムで追跡することも必須です。逸脱が発生した場合、システムは即座に警告を発し、プロセスは次のように記録される必要があります。 ISO 9001:2015規格。

オーバーモールディング ケーブルの量産品質管理システムを確立する必要がありますか? CNC Protolabs に問い合わせて、量産の一貫性を確保するための標準化された製造チェックポイント手順を入手してください。

カスタム オーバーモールド ケーブル アセンブリの品質を検証するにはどうすればよいですか?

品質検証は最後の関門です。当社は、IPC/WHMA-A-620F に準拠した多次元テストを通じて、コンポーネントの機械的完全性と環境シールを徹底的に評価します。

IPC/WHMA-A-620F クラス 3 基準に準拠

当社は、製品がハイエンド用途に適用されるよう、外観、接着力、機械的強度の合格基準を指定する IPC/WHMA-A-620F クラス 3 規格に厳密に従っています。

破壊および非破壊検査（引張試験、X線/CT）

密着力は押したり引いたりして力を測定するのに対し、X線/CTでは高信頼性製品の内部が見えるため、潜在的な内部問題を事前に解決できます。

環境シール検証 (IP6X IPX7 IPX9K)

シールテストは、ユースケースに応じて実行されます。 IP6X は防塵、IPX7 は防水、IPX9K は高圧蒸気洗浄に使用され、それぞれ異なる厳しい環境要件に使用できます。

CNC Protolabs のケーススタディ: ロボット ジョイント ケーブルのオーバーモールディングの信頼性

理論と実践を組み合わせることで、核心部分がより理解しやすくなるだけでなく、最良の学習形式である実際の例が作成されることは周知の事実です。

これに関連して、 CNC Protolabs の非常に実践的な例がここに示されています。この例では、設計とプロセスの最適化が、問題によってもたらされる信頼性の問題を克服するのにどのように役立つかを分析的に分析しています。オーバーモールドケーブルアセンブリ。

直面した課題

医療ロボット会社の機器接合部の標準ケーブルは、定期的に故障する最初の要素でした。わずか 50,000 回の高周波曲げサイクルで破損し、その結果、機器はほとんどの時間動作不能になりました。さらに、コネクタはスペースを取りすぎて、動きが制限されていました。

さまざまな標準ケーブルを使用して何度か試みて失敗した後、初めて同社が私たちに助けを求めてきました。

解決

まず、CNC Protolabs のエンジニアは、故障したケーブルを徹底的に検査し、主な問題点を特定しました。応力集中により疲労破壊が発生し、材料の不適合性によりわずかな層間剥離が発生し、ケーブルが大きすぎるため適切な装着が妨げられていました。

問題を解決するために、次のようなオーダーメイドの解決策を考え出しました。

• 硬度85AのポリエーテルベースのTPU素材を使用してケーブルのオーバーモールディング金型を変更し、ケーブルシースとのTPU-TPU化学結合を実現し、シーリング性能と結合強度を保証します。
• 曲げ応力を効果的に分散し、応力集中を回避し、芯線の断線を解決するために、滑らかな30°ストレスコーンを設計しました。
• 金型の形状を非常に小さな構造に変更し、ロボットの関節の限られたスペースにぴったりフィットし、体積干渉の問題を解決しました。
• ケーブル オーバーモールディング機械のパラメータを変更し、金型温度を 50±2°C に厳密に制御し、材料の湿度を 0 未満で乾燥させました。 02%では内部ボイドがなくなり、製品密度が向上しました。

最終結果

最適化後のカスタムの最後の成果物オーバーモールドケーブルアセンブリはかなり広範でした。以下にそれらを示します。

• 曲げ寿命コンプライアンス：顧客要求の100万回をはるかに上回る200万回の曲げ耐久性を一連の実験で実証し、芯線断線の問題を徹底的に解決しました。
• より高い保護レベル: IP67 保護レベル。医療用洗浄と消毒をサポートし、湿気の多い環境でも確実な密閉性を確保します。
• 適応性の向上:カスタマイズされた形状はロボットの関節の限られたスペースに適合できるため、標準ケーブルによって引き起こされる干渉の問題に対処できます。
• 顧客のさらなる利点:機器のダウンタイムは0% に低下しました。これは、ダウンタイムの損失から年間 400,000 ドル以上が節約されることを意味します。それに加えて、顧客と長期的なパートナーシップが築かれています。

貴社の機器も、オーバーモールド ケーブル アセンブリの故障や適応性の低下などの問題に直面していませんか?詳細な機器要件を送信して、カスタマイズされたソリューションと無料のコスト見積もりを受け取ります。

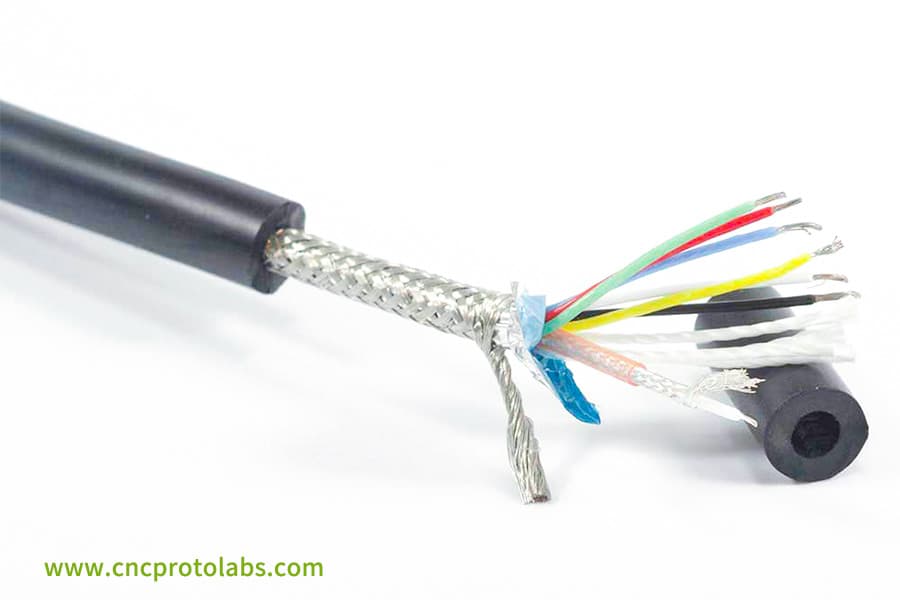

図 3: オーバーモールド中のケーブルの拡大図。外側のジャケットが剥がされ、編組シールドと複数の色分けされた内側のワイヤが露出し、端が準備されている部分が示されています。

貴社のサプライ チェーンはオーバーモールド ケーブルを大量生産する準備ができていますか?

大量生産に関しては、サプライチェーンの安定性と一貫性が不可欠です。当社は高品質の金型、自動テスト、安定したサプライチェーンを主な柱と考えています。

金型鋼の選択とライフサイクル管理

当社では、S136 などの高光沢で耐食性の高い金型鋼を好みます。の金型の寿命この鋼のおかげで 500,000 サイクルを超えるサイクルが可能となり、大量生産における製品の一貫性を効果的に保証し、金型の摩耗による偏差も防ぐことができます。

100% 品質保証のための自動光学検査 (AOI)

製品の外観、寸法、パーティングラインの全数検査の要求を満たすために、自動外観検査システムを導入しています。手作業が不要になるだけでなく、作業のペースが劇的に変わり、欠陥の検出方法が根本的に変わり、出荷に欠陥がないことが保証されます。

ローカル技術サポート付きのグローバル配信 (CNC Protolabs Advantage)

CNC Protolabs は強力な製造能力と中国のグローバル サプライ チェーンを備えており、世界中への迅速な配送を可能にすると同時に、地域に合わせた技術サポートを提供できるため、コミュニケーションと物流のサイクルを短縮できます。

よくある質問

Q1: ケーブルのオーバーモールディングとは何ですか?

ケーブル オーバーモールディングは、ケーブルとコネクタ上に熱可塑性材料を射出成形して、応力緩和と環境シールを提供すると同時にケーブルの信頼性を向上させる保護層を作成する作業です。

Q2: オーバーモールド ケーブル アセンブリの主な利点は何ですか?

主な利点は、曲げ寿命が 100 万サイクルを超え、IP67 以上の保護、カスタマイズ可能なコンパクトな形状、強力な接着力、過酷な条件下での動作能力、および標準部品の欠点に対処できる能力を提供することです。

Q3: 使用中のオーバーモールドケーブルの破損を防ぐにはどうすればよいですか?

主なことは、材料が化学的に結合し、曲げ応力が分散され、破損につながる応力が回避されるように射出成形プロセスが標準に保たれるように、滑らかな応力 15° ～ 30° の円錐設計を考案することです。

Q4: オーバーモールド材料を選択する際に最も重要な原則は何ですか?

主な指針は、オーバーモールディング材料がケーブルのシース材料に非常に適していることを保証し、強力な結合を得るために機械的なロックだけに依存するのではなく、化学結合を提供することを優先する必要があります。

Q5: カスタム オーバーモールド ケーブル アセンブリの通常の納期はどれくらいですか?

カスタム オーバーモールド ケーブル アセンブリの納期は通常、CNC Protolabs サンプルの場合は 2 ～ 3 週間、量に応じて量産注文の場合は 3 ～ 4 週間です。ご希望に応じて、効率と品質を優先して配送を迅速化することができます。

Q6: 金型の温度と湿度はオーバーモールディングの品質にどのような影響を与えますか?

金型の温度は材料の接着における重要な要素です。温度が低すぎると接着が弱くなり、湿度が高いと気泡が発生します。どちらの影響も、製品の密閉性と耐久性を大幅に低下させます。

Q7: ケーブルのオーバーモールディングは小規模バッチのカスタマイズに適していますか?

オーバーモールディング ケーブルは確かに実行可能な選択肢です。当社は 3D プリントされたソフトモールドを利用して検証ステップを提供するため、小ロット生産のコストを削減できます。その後、設計確認後に量産用ハード金型に変更することで小ロット対応が可能となります。

Q8: 御社は量産時の一貫性をどのように確保していますか?

量産における一貫性を維持する方法の中には、 S136 の 100% AOI 検査の実施、バッチ トレーサビリティ システムの導入、プロセス パラメータの厳格な管理など、高級金型鋼の使用が含まれます。

まとめ

堅牢なオーバーモールド ケーブル アセンブリは、単なる「射出成形」とは程遠いものです。これらは、科学的な設計、材料の慎重な選択、努力、および基準に基づくテストの組み合わせによって、段階的に体系的に開発されています。

まさに装置の「生命線」であり、各リンクの制御は装置の安定動作と寿命に直結します。

厳しい用途向けのカスタム オーバーモールド ケーブル アセンブリ ソリューションが必要な場合、または現在の設計が持つ可能性のあるリスクについて懸念がある場合は、 CNC Protolabs エンジニアに連絡する専門的な製造可能性評価のために。私たちの専門チームがあなたのプロジェクトを保護します。
