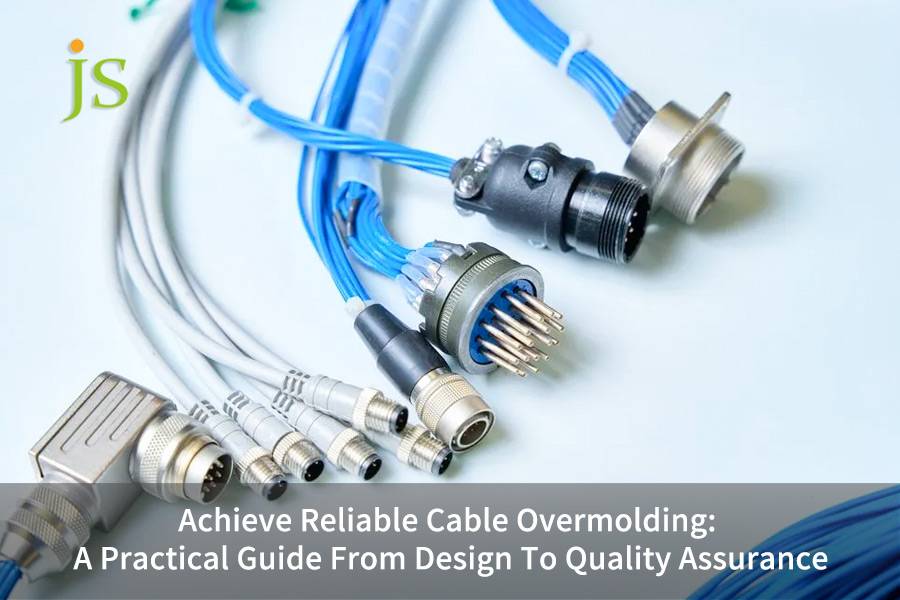

안정적인 케이블 오버몰딩 달성: 설계부터 품질 보증까지 실용적인 가이드

케이블 오버몰딩 매우 신뢰할 수 있는 케이블 어셈블리를 만드는 기본 메커니즘 중 하나입니다. 불리한 조건에서도 신호 품질과 연결 내구성을 유지하려는 경우 오버몰드 부분이 있는 케이블 어셈블리가 필요합니다.

그럼에도 불구하고 설계가 만족스럽지 못하거나 공정 제어가 부족한 상황에서는 오버몰딩된 케이블이 필요한 보호 기능을 제공할 수 없을 뿐만 아니라 실제로 시스템의 첫 번째 약점이 되어 실패하게 되어 장비 가동 중지 시간과 높은 유지 관리 비용이 발생할 수 있습니다.

다음은 직접적인 엔지니어링 경험을 바탕으로 설계부터 최종 품질 검사까지 완전히 신뢰할 수 있는 맞춤형 오버몰드 케이블 어셈블리를 만드는 방법을 설명하는 기사입니다.

핵심 답안표

주요 모듈	핵심사항
설계	케이블 오버몰딩 신뢰성과 100만 회 이상의 굽힘 수명을 결정하는 주요 요소는 과학적으로 설계된 응력 원뿔 구조(15°-30° 경사도)와 화학적 결합(TPU-TPU)입니다.
프로세스 제어	내부 보이드, 인터페이스 박리 및 코어 와이어 변위를 방지하기 위해 케이블 오버몰딩 공정 금형 온도(±2°C), 사출 압력 및 재료 습도(<0.02%) 측면에서 엄격하게 제어되어야 합니다.
품질 검증	맞춤형 오버몰드 케이블 어셈블리가 가혹한 환경에서도 오랫동안 파손되지 않고 작동할 수 있도록 하기 위해 제품은 IPC/WHMA-A-620F 클래스 3 표준 에 따라 제작되었으며 물리적으로 IPX7 방수, X선 비파괴 및 푸시풀 힘 테스트를 거쳤습니다.
대량 생산 보장	뛰어난 품질의 납 재료(예: S136), 철저한 100% AOI 검사 및 배치 추적성 프로그램은 대량으로 제조된 오버몰드 케이블 어셈블리의 일관성을 유지하는 데 필수적입니다.

주요 결론:

• 설계 기반 신뢰성: 가장 신뢰할 수 있는 오버몰드 케이블 어셈블리는 과학적으로 설계된 응력 구조와 신중한 재료 쌍 선택을 통해 제공되는 케이블 어셈블리입니다.
• 공정에 따라 결정되는 수명: 사출 성형 중 온도, 압력 및 주변 습도 의 제어는 계면 결합 강도와 제품 수명에 직접적인 영향을 미칩니다.
• 표준은 품질을 측정합니다. 검사를 위한 IPC/WHMA-A-620F 표준을 따르는 것은 맞춤형 오버몰드 케이블 어셈블리의 작동이 가장 극한 환경에서도 지속 가능하도록 하는 데 중요한 역할을 합니다.

이 가이드를 신뢰하는 이유는 무엇입니까? CNC Protolabs의 케이블 오버몰딩 경험

좋은 가이드는 오버몰드 케이블 어셈블리 프로젝트의 성공을 보장할 신뢰할 수 있는 제조업체로 귀하를 안내합니다. 그리고 CNC Protolabs만의 실무 경험이 이 가이드의 주요 토대입니다.

CNC Protolabs는 15년 이상 케이블 오버몰딩에 전념해 왔으며 산업용 로봇, 실외 의료 장비, 자동차 전자 장치 등 가장 까다로운 환경에 처해 있는 고객을 포함하여 전 세계 5000명이 넘는 고객 에게 맞춤형 제품과 서비스를 제공하고 있습니다.

우리는 오버몰딩과 관련된 프로젝트를 100,000개 이상 수행했으며 89%의 고객이 계속해서 다시 방문하고 있습니다.

20명 이상의 경험이 풍부한 엔지니어로 구성된 전문 엔지니어링 팀이 우리 그룹입니다. 이들 모두 IPC/WHMA-A-620F 클래스 3 인증을 받았으며 상담, 생산 및 테스트를 통해 귀하를 지원할 수 있는 최고 수준의 PCB 전문가입니다.

우리는 다음 사항을 엄격히 준수합니다. IPC/WHMA-A-620F 표준 . 당사의 제품은 UL 1581 표준 인증을 받았습니다. 세계적으로 인정받는 이 표준은 오버몰드 케이블의 품질을 보장하는 주요 기준입니다.

예를 들어, 실외 장비 제조업체는 일반 오버몰드 케이블을 사용했기 때문에 고온, 고습 환경 에서 3개월 이내에 인터페이스 박리 오류가 5번이나 발생했으며, 각 오작동으로 인해 회사는 $5,000 이상의 손실을 입었습니다.

CNC Protolabs는 새로운 케이블 오버몰딩을 충족했습니다. 케이블 오버몰딩 공정이 최적화되었으며 결과적으로 TPU-TPU 화학적 결합의 균형을 통해 제품 기대 수명이 3년 이상으로 이어졌습니다. 따라서 다운타임 문제는 결국 완전히 해결되었습니다.

우리는 항상 데이터와 실천을 지향하며 이론적 논쟁은 자동으로 우리에게 의문의 여지가 없습니다. 모든 조언은 전적으로 실제 프로젝트 작업 경험에서 나온 것이며 모든 매개변수 세트는 이중 또는 삼중 확인을 거칩니다.

소규모 배치 프로토타입이든 대규모 대량 생산이든 우리는 고객이 비용을 낮추고 위험을 최소화하는 데 도움이 되는 안정적이고 효율적인 솔루션을 제공할 수 있을 것입니다.

자세히 알아보려면 CNC 프로토랩스 '의 성공적인 케이블 오버몰딩 사례 연구를 통해 당사 엔지니어에게 자세한 내용을 문의하고 "오버몰딩 케이블 어셈블리 신뢰성 설계 백서"의 무료 사본을 받아보세요.

프로젝트에 표준 케이블 어셈블리 대신 맞춤형 오버몰드 케이블 어셈블리가 필요한 이유는 무엇입니까?

많은 고객들은 여전히 ​​케이블을 선택할 때 주저하고 있으며 쉽게 구할 수 있는 표준 케이블 대신 맞춤형 오버몰드 케이블을 구입할 수 없는 이유를 궁금해합니다.

그 이유는 매우 간단합니다. 표준 부품의 단점은 매우 가혹한 작동 조건에 결코 적합하지 않은 반면, 오버몰딩을 통한 맞춤화의 이점은 사용자를 괴롭히는 바로 그 문제를 매우 정확하게 지적합니다 .

기성품 케이블 어셈블리의 한계

표준 케이블의 단점은 매우 명백합니다. 일련의 데이터는 해당 구성 요소와 사용자 정의 구성 요소 간의 차이점을 명확하게 비교합니다.

성과 지표	표준 케이블 어셈블리	맞춤형 오버몰드 케이블 어셈블리	비교	적용 가능한 시나리오
굴곡 생활	<50,000사이클	≥1,000,000주기	20배 이상 개선	표준 구성요소는 정적 환경에만 적합합니다.
IP 보호 등급	일반적으로 IP40	최대 IP67/IPX9K	방진 및 방수 기능이 대폭 향상되었습니다.	표준 구성 요소는 습하고 먼지가 많은 환경에서 사용할 수 없습니다.
크기 적응성	고정 크기	맞춤형 컴팩트한 형태	설치 공간의 30%-50% 절약	표준 구성 요소는 소형 장비에 맞지 않습니다.
결합강도	분리가 용이한 기계적 연결	화학적 결합, 강력하고 안정적	결합강도 5배 이상 증가	표준 구성 요소는 진동 환경에 적합하지 않습니다.

맞춤화의 엔지니어링 가치

가장 큰 장점은 맞춤형 오버몰드 케이블 어셈블리 "정확한 일치"입니다. 비결은 재료의 화학적 결합과 함께 굽힘 응력을 완화하기 위해 15°-30°의 점진적인 응력 분산 원뿔을 만드는 것입니다. 그 결과 습기와 먼지를 방지하는 완벽한 밀봉이 이루어집니다.

로봇의 고주파 굽힘 작업이나 방수 및 방진 기능이 필요한 실외 의료 장비의 경우 맞춤 제작 부품을 사용하면 일반 부품의 고장 문제를 해결할 수 있습니다.

또한, 주 도체를 결합하고, 와이어 레이아웃을 향상시키며, 장비 통합을 보다 효율적으로 만드는 기능이 있습니다.

프로젝트에 맞춤형 솔루션이 필요한지 확실하지 않으신가요? 장비 작동 조건 요구 사항을 제출하고 CNC Protolabs 엔지니어로부터 무료 일대일 상담을 받아 맞춤형 오버몰드 케이블 어셈블리의 적합성을 평가하세요.

그림 1: 초기 와이어 접합 및 준비(a, b)부터 최종 캡슐화 및 라벨링된 오버몰딩 섹션(c)까지 케이블 오버몰딩 공정의 세 가지 주요 단계를 보여주는 합성 이미지입니다.

오버몰드 케이블 설계 실패의 근본 원인은 무엇입니까?

고객이 자주 오버몰딩된 케이블 오류를 보고하면서도 동시에 근본 원인을 찾지 못하는 사례가 많이 있습니다. 실제로 케이블 커넥터 접합부 주변의 케이블 오류는 오버몰딩 케이블 업계의 대부분 고객에게 가장 높은 오류 영역으로 남아 있습니다.

해당 영역에서 실패하는 주요 이유는 아래에 표시된 사례와 같이 4가지입니다.

스트레스 농도:

견고한 커넥터 및 유연한 케이블 접합과 관련된 강성의 급격한 변화로 인해 응력 수준이 국지화되고 증가되어 피로 파괴가 주요 원인이 됩니다. 적절한 응력 완화가 없으면 케이블이 매우 빨리 파손됩니다.

재료 비호환성:

오버몰딩 재료와 케이블 피복 재료가 화학적으로 호환되지 않아(예: PVC로 덮인 고밀도 폴리우레탄) 화학적 결합이 발생하지 않는 경우 씰의 분리 손실과 단락이 발생합니다.

코어 와이어 변위:

사출 성형 시 고속의 용탕 흐름이 심선에 부딪혀 심선이 강제로 이동(니들 스윕)되는 경우. 부적절한 공정 제어가 이 결함의 궁극적인 원인입니다. 단락이 발생하거나 신호가 불안정해질 수 있습니다.

DFM 분석 부족:

순전히 경험을 바탕으로 제조 가능성을 확인하지 않고 만들어진 설계는 설계와 프로세스의 불일치로 이어집니다. 이러한 상황은 실패를 불가피하게 만든다.

그림 2: 오버몰딩 공정 중 작업장에서 작업 중인 검은색 다중 와이어 케이블의 클로즈업 보기로 정밀 제조 세부 사항을 강조합니다.

오버몰딩 케이블 프로젝트에 적합한 재료 시스템을 선택하는 방법은 무엇입니까?

올바른 재료를 선택하는 것은 제품의 신뢰성을 보장하는 데 중요한 부분입니다. 오버몰딩 케이블 , 이는 올바른 재료만 얻는 것이 전투의 절반을 승리하는 것과 같다는 것을 의미합니다.

재료마다 성능 특성이 크게 다르기 때문에 주요 매개변수를 문서화하는 것이 선택에 유용하며 "화학 결합 우선" 원칙을 준수해야 합니다.

재료 유형	경도 범위	핵심 성과	적용 가능한 환경	비용 범위(USD/kg)	서비스 수명
PVC	70A-85A	비용이 저렴하고, 가공이 용이하며, 가소제 이행이 용이합니다.	소비자 등급 제품, 건조하고 상온 환경.	2.5-4.0	1-2년.
폴리에테르 TPU	80A-95A	내가수분해성, 우수한 인성, 강한 접착력.	습한 환경, 실외 장비.	8.5-12.0	3-5년.
폴리에스테르 TPU	80A-95A	내유성, 내마모성, 높은 기계적 강도.	산업 환경, 자동차 전자.	9.0-12.5	3-5년.
산토프렌(TPV)	75A-90A	강한 내후성, 우수한 고온 및 저온 충격 성능.	실외 장비, -40°C ~ +135°C 환경.	10.0-14.0	5~8년.

스트레인 릴리프 구조: 오버몰드 케이블의 수명을 연장하는 요인은 무엇입니까?

재료 선택 후 응력 완화 구조 설계는 오버몰드 케이블의 수명을 결정하는 데 중요한 요소입니다. 케이블의 굽힘 수명을 100만 사이클 이상 으로 향상시키는 핵심은 적절한 응력 콘 설계와 피복 길이를 과학적으로 설정하는 것입니다.

점진적 테이퍼 원리와 계단형 기하학

계단형 형상은 응력 집중을 유발할 수 있으며 케이블이 모서리에서 파손될 수 있는 반면, 15°~30°의 부드러운 응력 원추는 굽힘 응력을 고르게 분산시켜 급격한 변화를 제거하고 굽힘 수명을 크게 향상시킬 수 있습니다.

"허용 굽힘 영역" 길이 계산 면적

피복 길이는 과학적인 방법으로 결정되어야 합니다. 일반적으로 와이어 직경의 5~8배가 되어야 합니다. 따라서 5mm 케이블의 경우 재료를 낭비하고 불필요하게 부피를 늘리지 않고 응력을 적절하게 분산시키기 위해서는 피복의 길이가 25~40mm가 되어야 합니다.

비틀림 방지 기능: 내부 홈 및 잠금 장치

다음과 같이 비틀림에 강한 케이블을 만들려면 로봇 관절 , 금형에는 피복층이 케이블과 함께 회전하여 심선이 꼬이거나 파손되는 것을 방지하기 위한 비원형 홈 또는 보스가 있어야 합니다.

케이블 오버몰딩 공정은 기계적 신뢰성에 어떤 영향을 줍니까?

좋은 재료를 사용하여 잘 디자인된 제품은 공정을 엄격하게 따라야 합니다. 용융 온도, 보압, 금형 온도, 심지어 환경 습도와 같은 사출 성형 매개변수도 제품 품질에 영향을 미칠 수 있습니다. 제어할 수 없는 매개변수로 인해 제품이 고장날 수 있습니다.

용융 및 금형 온도의 중요한 제어

금형의 온도를 조절하는 것은 매우 중요합니다.

• 온도가 너무 낮으면 재료가 잘 붙지 않아 접착이 실패할 수 있습니다.
• 온도가 너무 높으면 재료가 분해되고 부서지기 쉽습니다. 제어 범위는 일반적으로 ±2°C 이내입니다.

수축 보상을 위한 압력 및 유지 압력

압력 유지 매개변수는 제품의 밀도에 영향을 미칩니다. 압력이 충분하지 않으면 내부 공극이 발생할 수 있고, 압력이 너무 높으면 심선 변위가 쉽게 발생할 수 있습니다. 적절한 매개변수를 결정하고 냉각 수축을 보상하려면 여러 가지 조정이 필요합니다 .

습도: 환경에 숨겨진 살인자

고온에서는 TPU와 같은 수분 흡수 소재를 주입할 때 습기로 인해 씰에 손상을 주는 기포가 생성될 수 있습니다. 따라서 건조 중 재료 습도는 0.02% 미만으로 엄격하게 제어되어야 합니다.

케이블이 걱정됩니다 오버몰딩 공정 매개변수 불합리하다? 기존 공정 매개변수를 제출하면 CNC Protolabs 엔지니어가 이를 무료로 최적화하고 조정하여 제품 신뢰성을 향상시켜 드립니다.

오버몰딩 케이블 생산 중 중요한 체크포인트는 무엇입니까?

대량 생산 시 품질 관리는 오버몰딩 케이블의 일관성을 보장하는 데 매우 중요합니다. 생산 전 검증에만 의존할 수는 없으며, 배치 실패를 제거하려면 생산 중에도 실시간 모니터링을 유지해야 합니다.

생산 전 검증: 커넥터 생존성 및 케이블 사전 처리

대량 생산에 앞서 사출 성형 온도와 압력에서 커넥터의 생존 여부를 테스트하는 것이 필요합니다.

반면에 케이블 표준 전처리를 정의하여 외부 피복을 깨끗하게 유지 하고 결합 성능을 향상시켜야 합니다.

공정 중 모니터링: 금형 흐름 분석 및 압력 안정성

생산 시 충전 패턴과 금형 흐름 분석 결과를 비교해야 합니다. 게다가 조임력과 사출 압력 변동을 실시간으로 추적하는 것도 필수입니다. 편차가 발생하면 시스템은 즉시 경고를 제공해야 하며 프로세스는 다음과 같이 기록되어야 합니다. ISO 9001:2015 표준 .

오버몰딩 케이블에 대한 대량 생산 품질 관리 시스템을 구축해야 합니까? 대량 생산의 일관성을 보장하기 위해 표준화된 생산 체크포인트 절차를 얻으려면 CNC Protolabs에 문의하세요.

맞춤형 오버몰드 케이블 어셈블리의 품질을 어떻게 검증합니까?

품질 검증이 최종 장벽입니다. 우리는 IPC/WHMA-A-620F에 따른 다차원 테스트를 통해 철저한 방법으로 부품의 기계적 무결성과 환경 밀봉을 평가합니다.

IPC/WHMA-A-620F 클래스 3 기준 준수

우리는 제품이 고급 응용 분야에 적용되도록 외관, 접착력 및 기계적 강도에 대한 허용 기준을 지정하는 IPC/WHMA-A-620F Class 3 표준을 엄격히 준수합니다.

파괴 및 비파괴 검사(Pull Test, X-Ray/CT)

밀고 당겨서 접착력을 측정하여 힘을 판단하는 반면, X-Ray/CT를 사용하면 고신뢰성 제품 의 내부를 볼 수 있어 잠재적인 내부 문제를 사전에 해결합니다.

환경 밀봉 검증(IP6X IPX7 IPX9K)

씰 테스트는 사용 사례에 따라 수행됩니다. IP6X는 먼지 보호, IPX7은 방수, IPX9K는 고압 스팀 청소에 사용되며 각각 서로 다른 엄격한 환경 요구 사항에 사용할 수 있습니다.

CNC Protolabs 사례 연구: 로봇 관절 케이블 오버몰딩의 신뢰성

이론과 실제의 혼합이 핵심 내용을 더 쉽게 이해할 수 있게 할 뿐만 아니라 최고의 학습 형태인 실제 사례를 만들어낸다는 것은 잘 알려진 사실입니다.

이러한 맥락에서 CNC Protolabs의 매우 실용적인 예가 여기에 제시되었으며, 이는 설계 및 프로세스 최적화가 다음과 같은 신뢰성 문제를 극복하는 데 어떻게 도움이 될 수 있는지 분석적으로 분석합니다. 오버몰드 케이블 어셈블리 .

직면한 문제

한 의료 로봇 회사의 장비 조인트 표준 케이블은 단 50,000회의 고주파 굽힘 주기 후에 파손되어 대부분의 시간 동안 장비가 작동하지 않는 결과를 가져왔기 때문에 정기적으로 고장이 나는 첫 번째 요소였습니다. 또한 커넥터는 너무 많은 공간을 차지하고 움직임이 제한되었습니다.

회사에서 우리에게 도움을 요청한 것은 다양한 표준 케이블을 사용하여 여러 번 시도했지만 실패한 후에였습니다.

해결책

처음에 CNC Protolabs 엔지니어는 오작동하는 케이블을 철저하게 검사하고 주요 문제를 정확히 지적했습니다. 응력 집중으로 인해 피로 파괴가 발생했고, 재료 비호환성으로 인해 약간의 박리가 발생했으며, 너무 큰 케이블로 인해 제대로 끼워지지 않았습니다.

문제를 해결하기 위해 우리는 다음과 같은 맞춤형 솔루션을 고안했습니다.

• 85A 경도 폴리에테르 기반 TPU 소재를 사용하여 케이블 오버몰딩 금형을 변경하여 케이블 외장과 TPU-TPU 화학적 결합을 달성하고 밀봉 성능과 결합 강도를 보장합니다.
• 굽힘 응력이 효과적으로 분산되고 응력 집중이 방지되며 심선 파손이 해결되도록 부드러운 30° 응력 원뿔이 설계되었습니다.
• 로봇 관절의 매우 제한된 공간에 완벽하게 맞는 매우 작은 구조로 금형 형상을 변경하여 볼륨 간섭 문제를 해결했습니다.
• 케이블 오버몰딩 기계 매개변수를 변경하여 금형 온도를 50±2°C로 엄격하게 제어하고 재료 습도를 0 미만으로 건조했습니다. 02% 에서는 내부 공극이 없고 제품 밀도가 향상되었습니다.

최종 결과

최적화 후 맞춤형 최종 결과물 오버몰드 케이블 어셈블리는 꽤 광범위했습니다. 여기에는 다음과 같습니다.

• 굽힘 수명 준수: 일련의 실험을 통해 200만 번의 굽힘 주기를 견딜 수 있다는 것이 입증되었습니다. 이는 고객의 단순한 100만 주기 요구 사항을 훨씬 뛰어넘어 심선 파손 문제를 철저하게 해결합니다.
• 더 높은 보호 수준: IP67 보호 수준, 의료용 세척 및 소독을 지원하고 습한 환경에서도 밀봉이 신뢰할 수 있도록 보장합니다.
• 더 나은 적응성: 맞춤형 형태는 로봇 관절의 제한된 공간에 맞을 수 있으므로 표준 케이블로 인해 발생하는 간섭 문제를 해결할 수 있습니다.
• 더 많은 고객 이점: 장비의 가동 중지 시간이 0%로 감소했습니다. 이는 가동 중지 시간 손실로부터 연간 $400,000 이상을 절약한다는 의미이며, 무엇보다도 고객과 장기적인 파트너십이 구축되었습니다.

귀하의 장비도 오버몰딩된 케이블 어셈블리의 결함이나 낮은 적응성과 같은 문제에 직면하고 있습니까? 자세한 장비 요구사항을 제출하여 맞춤형 솔루션과 무료 비용 견적을 받아보세요.

그림 3: 오버몰딩 중 케이블의 세부 사항을 클로즈업하여 외부 재킷을 벗겨서 편조 차폐와 여러 색상으로 구분된 내부 와이어를 끝부분이 준비된 상태로 드러내는 전환을 보여줍니다.

귀하의 공급망은 대량 오버몰드 케이블 생산을 위한 준비가 되어 있습니까?

대량 생산의 경우 공급망의 안정성과 일관성이 필수적입니다. 우리는 고품질 금형, 자동화된 테스트 및 안정적인 공급망을 주요 기둥으로 생각합니다.

금형강 선택 및 수명주기 관리

우리는 S136과 같은 고광택, 내식성 금형강을 선호합니다. 그만큼 금형 수명 이 강철은 500,000회 이상의 사이클을 허용하므로 대량 생산 시 제품 일관성을 효과적으로 보장하고 금형 마모로 인한 편차를 방지할 수 있습니다.

100% 품질 보증을 위한 자동 광학 검사(AOI)

제품의 외관, 치수, 파팅라인 등을 100% 검사하기 위해 자동화된 육안검사 시스템을 도입하였습니다. 수동 작업을 제거하는 것 외에도 작업 속도를 극적으로 바꾸고 결함이 발생하는 방식을 근본적으로 바꾸고 배송에 결함이 없는지 확인합니다.

현지 기술 지원을 통한 글로벌 배송(CNC Protolabs의 장점)

CNC Protolabs는 강력한 제조 역량 과 중국 내 글로벌 공급망을 보유하고 있어 전 세계적으로 신속하게 배송하는 동시에 현지화된 기술 지원을 제공하여 통신 및 물류 주기를 단축합니다.

자주 묻는 질문

Q1: 케이블 오버몰딩이란 무엇입니까?

케이블 오버몰딩은 케이블과 커넥터 위에 열가소성 소재를 사출 성형하여 응력 완화 및 환경적 밀봉을 제공하는 동시에 케이블의 신뢰성을 향상시키는 보호층을 만드는 작업입니다.

Q2: 오버몰드 케이블 어셈블리의 주요 장점은 무엇입니까?

주요 이점은 굽힘 수명이 100만 사이클을 초과하여 IP67 이상의 보호 기능, 맞춤형 소형 모양, 강력한 접착력, 열악한 조건에서 작동할 수 있는 능력, 표준 부품의 단점을 해결하는 능력 등을 제공한다는 것입니다.

Q3: 사용 중 오버몰딩된 케이블 파손을 방지하는 방법은 무엇입니까?

가장 중요한 것은 재료가 화학적으로 결합될 수 있고 굽힘 응력이 분산될 수 있도록 부드러운 응력 15°-30° 콘 디자인을 마련하는 것입니다. 또한 파손으로 이어지는 응력이 방지되도록 사출 성형 공정을 표준으로 유지하는 것입니다.

Q4: 오버몰딩 재료를 선택할 때 가장 중요한 원칙은 무엇입니까?

주요 지침 원리는 오버몰딩 재료가 케이블 외피 재료에 매우 적합하도록 보장하여 강한 결합을 얻기 위해 기계적 잠금에만 의존하는 대신 화학적 결합을 제공하는 것이 우선순위를 유지하도록 해야 합니다.

Q5: 맞춤형 오버몰드 케이블 어셈블리의 일반적인 배송 시간은 얼마나 됩니까?

맞춤형 오버몰드 케이블 어셈블리의 배송 시간은 수량에 따라 일반적으로 CNC Protolabs 샘플의 경우 2~3주 , 대량 생산 주문의 경우 3~4주입니다. 원하시면 효율성과 품질을 최우선으로 하여 신속하게 배송해드릴 수 있습니다.

Q6: 금형 온도와 습도는 오버몰딩 품질에 어떤 영향을 미치나요?

금형 온도는 재료 접착에 있어서 중요한 요소입니다. 온도가 너무 낮으면 접착력이 약해지고, 습도가 높으면 기포가 형성됩니다. 두 가지 효과 모두 제품의 밀봉 및 내구성을 크게 저하시킵니다.

Q7: 케이블 오버몰딩이 소규모 배치 맞춤화에 적합합니까?

오버몰딩 케이블은 확실히 실행 가능한 옵션입니다. 우리는 3D 프린팅된 소프트 몰드의 도움으로 검증 단계를 제공하여 소규모 배치 생산 비용을 낮출 수 있습니다. 그런 다음 대량 생산 하드 금형으로 변경하여 설계 확인 후 소규모 배치 요구 사항을 충족할 수 있습니다.

Q8: 귀사는 대량 생산의 일관성을 어떻게 보장합니까?

대량 생산에서 일관성을 유지하는 방법 중에는 고급 금형강을 사용하는 것(예: 100% AOI 검사를 수행하는 S136, 배치 추적 시스템 구현, 공정 매개변수에 대한 엄격한 제어 시행)이 있습니다.

요약

견고한 오버몰드 케이블 어셈블리는 단순한 "사출 성형"과는 거리가 멀습니다. 과학적 설계, 신중한 재료 선택, 노력 및 표준에 따른 테스트를 결합하여 체계적으로 단계별로 개발되었습니다 .

실제로 이는 장비의 "생명선"이며, 각 링크의 제어는 장비의 안정적인 작동 및 수명과 직접적으로 연관됩니다.

까다로운 응용 분야를 위한 맞춤형 오버몰드 케이블 어셈블리 솔루션을 원하거나 현재 설계에 발생할 수 있는 위험이 우려되는 경우 CNC Protolabs 엔지니어에게 연락하세요 전문적인 제조 가능성 평가를 위해 우리의 전문 팀이 귀하의 프로젝트를 보호하기 위해 왔습니다.
