Se presentó una cotización de una placa de acero de 2 mm de espesor a un gerente de compras. Una inspección puntual de los materiales tras su recepción mostró un espesor promedio de tan solo 1,92 mm. Inicialmente, ignoró el problema hasta que el departamento financiero descubrió que los productos, en su mayoría, tenían un peso inferior al normal, lo que implicaba una menor resistencia y prácticamente un desperdicio de material.

Este es un error de espesor en el calibre del metal que resulta curioso. Esta variación de 0,08 mm no fue un error, sino un coste. En el procesamiento de chapa metálica y la fundición de metales , pequeñas variaciones en pedidos de gran volumen pueden resultar en decenas de miles de dólares desperdiciados en material y riesgos.

Este artículo le ayudará a conocer las cotizaciones y especificaciones para que comprenda fácilmente cómo los errores de espesor en el calibre del metal afectan sus costos. También le brindará soluciones para reducir riesgos y ahorrar costos.

Resumen de la respuesta principal

JS Data: ¿Cuánto cuesta lograr una disminución de 0,1 mm en el espesor?

JS cuenta con más de 15 años de experiencia en fundición de metales, trabajando para diversas industrias, como la fabricación de automóviles, la producción de armarios para exteriores y el procesamiento de dispositivos médicos. No solo conocemos los estándares de espesor de diversas piezas de fundición de metal, sino que también hemos brindado servicios de inspección de espesor de material entrante y soluciones de reducción de costos a más de 500 clientes.

Esta guía se basa en nuestra amplia experiencia práctica y ha sido validada mediante múltiples estudios de caso en la industria. Puede confiar en los datos y procedimientos que aquí se presentan como una buena guía para sus decisiones de compra.

En la compra de metales, no todos son conscientes de la estrecha relación entre el error de espesor y el precio. Utilicemos cifras reales para ilustrar el impacto real en el costo de cada 0,1 mm de reducción de espesor (a continuación).

JS cuenta con una amplia experiencia en pruebas de espesor de metales y fabricación de piezas fundidas a medida. Si necesita un análisis de costos preciso o servicios personalizados, elija JS y le brindaremos asistencia profesional para que pueda ahorrar en sus compras.

El lenguaje detrás del espesor del calibre del metal

Comprender el espesor del calibre del metal es fundamental para evitar errores de compra. Todos conocemos el número de calibre, pero desconocemos las diferencias estándar que lo sustentan, lo que puede fácilmente resultar en pérdidas económicas.

Traducción de números de calibre (por ejemplo, calibre 20 frente a calibre 22)

La historia de los números de calibre se remonta a la industria de fabricación de alambre del siglo XIX, cuando se pasaban alambres de diferentes diámetros por una plantilla para intentar definir el calibre. A mayor calibre, menor diámetro del alambre.

Esto evolucionó hasta convertirse en la medida moderna para el espesor del metal. Hoy en día, muchos países e industrias utilizan diferentes estándares, como el estándar ASTM de EE. UU. y el estándar GB de China .

Tomando el acero con bajo contenido de carbono como ejemplo, según la norma ASTM de EE. UU., el espesor nominal de 20Ga es de aproximadamente 0,91 mm (0,036 pulgadas), mientras que 22Ga es de aproximadamente 0,76 mm (0,030 pulgadas). Para el acero inoxidable , el calibre 20 es de aproximadamente 0,89 mm y el calibre 22 es de aproximadamente 0,71 mm.

Esto significa que el mismo número de calibres puede ser considerablemente diferente en términos de espesor dependiendo del material.

Métrico vs. Imperial

El espesor del metal se mide en dos sistemas: métrico (mm) e imperial (pulgadas). Ambos son estándar en la mayoría de las áreas y sectores. Es importante diferenciarlos claramente al comprar para evitar errores de cálculo.

Por ejemplo, el acero dulce de calibre 20 tiene una medida imperial de 0,036 pulgadas y una medida métrica de 0,91 mm. El acero dulce de calibre 22 tiene una medida imperial de 0,030 pulgadas y una medida métrica de 0,76 mm. No definir claramente el sistema de medición puede provocar que los proveedores suministren el tamaño incorrecto del material.

Espesor nominal vs. Espesor real

El espesor nominal se refiere al espesor teórico indicado en la especificación del producto. Para el acero laminado en frío de 2 mm, el espesor nominal es de 2 mm. El espesor real es el espesor real del material, que puede variar según la fabricación y las tolerancias .

Por ejemplo, un proveedor puede suministrar acero laminado en frío de 2 mm cuyo espesor real puede estar entre 1,9 mm y 2,1 mm (tolerancia de ±0,1 mm). Esta variación puede tener un impacto inmediato en el coste de compra y en el rendimiento del producto.

Cómo medir correctamente el espesor del metal para evitar transacciones desleales

La medición precisa del espesor del metal es crucial para el comercio justo. Un proceso de medición deficiente puede provocar defectos de espesor ocultos y, por lo tanto, costos ocultos.

Introducción de la herramienta de medición

• Medidor de espesor ultrasónico: Se utiliza en todo tipo de metales, especialmente en piezas de fundición. Tiene la capacidad de penetrar la superficie y medir el espesor interno con una precisión de ±0,01 mm.

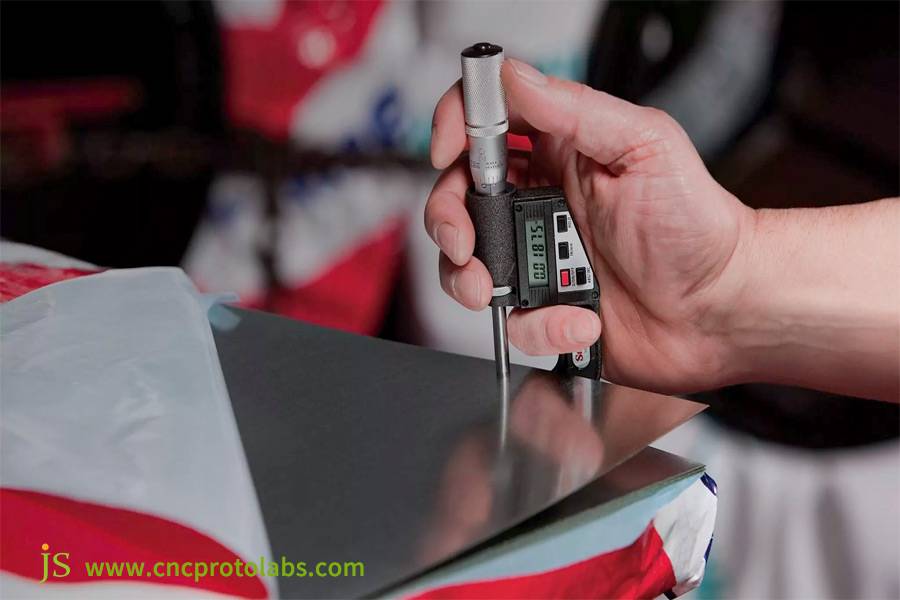

• Micrómetro: Adecuado para medir placas metálicas planas. Su estructura helicoidal permite medir con una precisión de ±0,001 mm.
• Medidor de espesor láser: sin contacto, ideal para medir el espesor en líneas de producción continuas, de modo que sea posible medir en tiempo real la variación del espesor y se puedan evitar lotes de mala calidad.

Método de medición (La clave para generar confianza)

Al realizar la medición, tenga en cuenta el concepto de "muestreo de múltiples puntos" porque los materiales metálicos pueden tener un espesor no uniforme.

Pasos concretos: Primero, seleccione de 5 a 8 puntos de medición equidistantes en la superficie del material (evitando bordes y defectos). Segundo, con una herramienta adecuada, verifique sucesivamente el espesor de cada punto. Tercero, utilice el valor promedio como espesor real del material.

Este proceso refleja mejor el espesor del material, aumenta la confianza entre compradores y proveedores y evita que se produzcan disputas debido a variaciones en la medición de un solo punto.

JS ofrece servicios profesionales de medición de espesor de metal, ya sea que compre a través de servicios de fundición de metal en línea o colabore fuera de línea, podemos ofrecer inspecciones convenientes para sus piezas de metal fundido para asegurarnos de que el espesor del material que recibe sea el deseado, lo que lleva a una compra segura.

Análisis detallado de cómo la tolerancia de espesor afecta su factura

La tolerancia de espesor puede parecer una colección de números, pero en realidad juega un papel importante en su factura de compra, especialmente en compras al por mayor, donde la diferencia de costo causada por las tolerancias podría verse magnificada.

Tolerancia positiva vs. negativa

La tolerancia positiva es cuando el espesor es mayor que el espesor nominal, por ejemplo, una chapa metálica nominal de 2 mm de espesor 2,05 mm. La tolerancia negativa es cuando el espesor es menor que el espesor nominal, por ejemplo, un espesor real de 1,95 mm.

En el procesamiento de chapa metálica, la tolerancia negativa es el principal riesgo para el comprador. El comprador recibe un espesor nominal, pero material más delgado, lo que implica un precio superior y posibles problemas de calidad del producto debido a la falta de resistencia del material .

Modelo de cálculo de costos

Fórmula: Impacto en el costo = (Espesor nominal - Espesor promedio real) / Espesor nominal × Precio total del material

A continuación se ilustra el impacto en el costo de varios espesores reales (tomando el ejemplo de comprar 10 toneladas de placas de acero de espesor nominal de 2 mm a $1000/tonelada):

Efecto lote a lote

En la producción en masa, como la de automóviles y armarios, esta pérdida se multiplica exponencialmente.

Por ejemplo, un fabricante de automóviles compra 1000 toneladas de placa de acero al mes. Si el espesor nominal es 0,08 mm menor que el espesor real, al precio unitario indicado, se produce una pérdida mensual de 40 000 $ o 480 000 $ al año. Esto, sin duda, supone una importante exigencia para el control de costes de la empresa.

JS ofrece servicios detallados de cálculo de tolerancias de espesor que le ayudarán a calcular con precisión los costos implícitos en el precio de la fundición de metal . Ya sea a granel o en pequeños volúmenes, JS le brindará claridad en su estructura de costos y le evitará pérdidas innecesarias.

Estudio de caso: Diferencia de costo entre acero de calibre 20 y 22

Los calibres de acero 20 y 22 son comúnmente utilizados en chapa metálica. Las diferencias de espesor afectan directamente el material, el procesamiento y el costo del diseño, por lo que es necesario realizar una evaluación adecuada al momento de la adquisición.

Comparación de espesores

De acuerdo con las pautas de ASTM, la comparación del espesor nominal de diferentes materiales en calibre 20 y 22 es la siguiente ( se mencionan unidades dobles para una fácil referencia en diferentes condiciones):

Costo del material

Si tomamos como ejemplo el acero con bajo contenido de carbono (con una densidad fija de 7,85 g/cm³ y un precio unitario estándar de mercado de 1 dólar/kg), las diferencias de costos entre distintas especificaciones y los datos de costos desde la perspectiva de la adquisición a granel se reflejan:

Costo de procesamiento

El acero calibre 22 es más delgado, su velocidad de corte por láser es aproximadamente un 15 % mayor que la del acero calibre 20, requiere aproximadamente un 20 % menos de presión para doblarlo y permite ahorrar energía y tiempo de procesamiento. Por ejemplo, al procesar 100 metros cuadrados de placa al día con acero calibre 22, se ahorrará aproximadamente 2 horas en tiempo de procesamiento y el gasto energético se reducirá en aproximadamente $30.

Sin embargo , cabe señalar que si el acero de calibre 22 se vuelve demasiado delgado, como en el caso de las vigas de carga de los gabinetes exteriores, se podrían incluir refuerzos de soldadura. Esto incrementará en $5 el costo de procesamiento por viga, anulando el ahorro en material.

Costo de diseño

Cuando el acero de calibre 22 no cumple con los requisitos de resistencia del producto, por ejemplo, en paneles para gabinetes exteriores que soportan 50 kg de equipo, las pruebas muestran una deflexión superior a 3 mm (el máximo permitido en la industria es de 2 mm). Por lo tanto, debe reemplazarse por acero de calibre 20.

De lo contrario, el panel podría deformarse y el equipo podría inclinarse posteriormente, con un cargo único de ajuste posventa de aproximadamente $200. Si un lote grande presenta problemas, el gasto total de posventa será más de cinco veces superior al ahorro inicial en el costo del material.

Por lo tanto, el calibre apropiado debe determinarse en función de la función del producto en la fase de diseño.

JS puede recomendarle el espesor de metal más rentable y adecuado a las especificaciones de diseño de su producto. Ya sea que necesite piezas de fundición especiales o opciones de procesamiento optimizadas, comprar en JS le ofrece soluciones rentables y efectivas.

Cómo JS determina el calibre de metal adecuado para su proyecto

Seleccionar el calibre de metal adecuado es fundamental para reducir costos y mantener productos de alta calidad. JS Precision Manufacturing examinará cuidadosamente varias dimensiones para garantizar que tome decisiones informadas.

Priorización de funcionalidades

La resistencia, la dureza y la resistencia a la corrosión son factores fundamentales. Por ejemplo, las piezas de fundición metálica para dispositivos médicos requieren acero inoxidable resistente a la corrosión y un espesor adecuado para soportar cargas. Para las piezas de chasis de automóviles, la resistencia es fundamental y se seleccionan el calibre y el material adecuados.

Determinación del proceso de fabricación

Diferentes operaciones de fabricación requieren diferentes calibres de metal.

El proceso de doblado requiere que el metal tenga cierto grado de ductilidad; un espesor excesivo dificulta el doblado. La soldadura requiere considerar la soldabilidad del metal; un material demasiado delgado puede causar fácilmente problemas de soldadura. El tratamiento de superficies (como la pintura y el galvanizado) requiere considerar si el espesor del metal puede soportar cambios de temperatura durante el procesamiento sin deformarse.

Reducción de peso y costes

Sin pérdida de funcionalidad, se pueden elegir especificaciones más delgadas y ligeras para ahorrar costes de material y envío.

Por ejemplo, en paneles exteriores de gabinetes sin carga, si el acero de calibre 22 cumple con la rigidez requerida, no es necesario elegir acero de calibre 20. Esto ahorrará aproximadamente $5 en el costo de material por gabinete, lo que representa un ahorro significativo en la producción en masa.

Los servicios de fundición de metales en línea de JS le permiten enviar fácilmente las especificaciones de su proyecto y nuestros expertos determinarán de inmediato las especificaciones de metal adecuadas para usted. Al elegir el servicio de fabricación de fundición de metales a medida de JS, ahorrará dinero sin sacrificar el rendimiento del producto.

Caso de transacción exitosa: Cómo JS ayudó a un cliente a recuperar el 15% de los costos ocultos

Antecedentes del cliente

Una planta de gabinetes para exteriores compraba mensualmente unas 50 toneladas de acero laminado en frío de 2 mm de espesor a un proveedor fijo. Recientemente, el cliente notó un aumento de aproximadamente un 8 % en el precio del producto y una disminución del rendimiento del 90 % al 82 %.

Después de varias comprobaciones del proceso de fabricación, el cliente no pudo encontrar la causa del problema, por lo que buscó la ayuda de JS.

Investigación de JS

1. Inspección del material entrante:

Realizamos pruebas ultrasónicas puntuales en el stock de acero laminado en frío de 2 mm del cliente. El espesor final promedio real resultante fue de tan solo 1,88 mm, con un rango de fluctuación de espesor de entre 1,82 mm y 1,95 mm, muy por encima de la tolerancia de ±0,1 mm del cliente.

2. Análisis de costos:

Según el modelo de cálculo de costos, el costo total de los materiales = 50 toneladas × $1,000/tonelada = $50,000. El impacto en el costo = (2 - 1.88) / 2 × $50,000 = 0.06 × $50,000 = $3,000. Esto significa que el cliente paga una prima adicional de aproximadamente el 6% por tonelada de material y pierde $3,000 adicionales al mes.

3. Pruebas de rendimiento:

Sometimos acero laminado en frío de 1,88 mm a pruebas de rigidez y descubrimos que su resistencia a la flexión era un 12 % inferior a la del acero de 2 mm nominal. Esto provocaba deformaciones en el gabinete durante el ensamblaje, lo que reducía el rendimiento, aumentaba los costos de retrabajo y aumentaba la pérdida de componentes.

Solución y resultado

Proporcionamos al cliente un informe de inspección completo que le permitió renegociar con el proveedor original, quien finalmente aceptó llegar a un acuerdo sobre la base del espesor promedio real y redujo el precio en un 4,5%.

Dadas las condiciones de uso del gabinete del cliente (resistente a cargas en exteriores y al viento), recomendamos acero laminado en frío con una tolerancia de 2 mm ± 0,05 mm, que satisfaría sus necesidades de resistencia. También ayudamos al cliente a encontrar un nuevo proveedor, que garantizó un espesor muy estable para las piezas de fundición metálica.

Ventaja máxima:

Aunque el costo unitario del nuevo proveedor fue un 2% más alto que el del proveedor original ($1,020/tonelada), el espesor uniforme aumentó el rendimiento del gabinete del 82% al 98%, reduciendo el costo de reelaboración en aproximadamente $1,500/mes.

Además de la reducción de precio por parte del proveedor original, el costo mensual total del cliente se redujo en un 15% y se mejoró significativamente la consistencia de la calidad del producto, mejorando significativamente la satisfacción del cliente.

Preguntas frecuentes

P1: ¿Cuál es el espesor promedio del calibre del metal?

El espesor de los calibres de metal (como una placa de acero) generalmente viene con números de calibre estándar (como GAUGE) , pero no existe un espesor "general", ya que dependerá del material y el estándar. El espesor real debe determinarse a partir de una tabla de conversión basada en el tipo de material (por ejemplo, acero dulce, acero inoxidable) y el estándar internacional relevante empleado (por ejemplo, ASTM, GB).

P2: ¿El mismo número de calibre se aplica a distintos materiales?

No. Para algunos materiales diferentes, como acero, aluminio y cobre, el mismo número de calibre no se relaciona necesariamente con el mismo espesor real, ya que las normas de calibre tienen en cuenta la densidad y el uso del material. El acero dulce de calibre 20 mide aproximadamente 0,91 mm, la placa de aluminio de calibre 20 mide aproximadamente 1,02 mm y la placa de cobre de calibre 20 mide aproximadamente 0,81 mm.

P3: ¿Sería suficiente especificar el número de calibre en un pedido?

No. Debe indicar tanto la norma (p. ej., ASTM, GB) como el material, ya que un mismo calibre puede tener un espesor muy diferente según el material y la norma. Por ejemplo, una placa de acero de calibre 20 tiene un espesor de 0,91 mm según las normas ASTM, pero de 0,88 mm según las normas GB. Omitir estas especificaciones podría provocar que el proveedor envíe el artículo incorrecto, lo que afectaría la producción.

P4: ¿Cómo puedo estar seguro del grosor del material que recibo cuando compro en línea?

Al comprar en línea, JS prioriza la precisión del espesor. Proporcionamos certificados de materiales fiables que describen el espesor del metal, el material y el estándar, y ofrecemos medición y verificación profesionales sin cargo en el momento de la entrega. El equipo de expertos de JS ajustará con precisión las piezas de fundición de metal a sus necesidades y le brindará un completo servicio posventa.

Resumen

El impacto de los errores de espesor en el calibre del metal en el costo es mucho mayor de lo que la mayoría cree. No solo puede generar un sobreprecio en la compra, sino que también puede causar problemas con la calidad del producto y un mayor costo a largo plazo.

Desde la lectura de las cifras en las especificaciones hasta la medición precisa, desde el análisis de costos hasta la selección de las especificaciones, cada paso requiere conocimiento y experiencia. El conocimiento, la verificación y la selección de los socios adecuados son esenciales para proteger su inversión.
