신속한 프로토타이핑 유형: 올바른 선택을 위한 비용-이익 가이드

신속한 프로토타입은 제품 개발 시 발생하는 시급한 문제에 대한 주요 솔루션입니다.

스마트 팔찌의 ID를 확인한 후 또는 의료 기기의 구조 모델을 완성한 후, 금형 툴링에 수십만 달러를 투자하기 전에 조립 틈이나 응력 집중에 숨겨진 문제가 걱정되시나요? 중요한 결정 지점에서 디자인의 타당성을 빠르고 저렴하게 확인할 수 있는 방법은 무엇입니까?

이는 '신속한 모델 구축'에 관한 것이며 사이버 공간의 디자인과 실제 제품 개발 간의 통합인 위험 관리 및 혁신을 위한 솔루션이기도 합니다.

이 문서에서는 쾌속 프로토타이핑의 주류 유형을 분석하고, 쾌속 프로토타이핑 프로세스를 명확히 하며, 비용 효율적인 의사 결정 지침을 제공하고, 기능성 쾌속 프로토타이핑 부품이나 고정밀 프로토타입 CNC 가공 서비스를 선택할 수 있는 명확한 지침을 제공합니다.

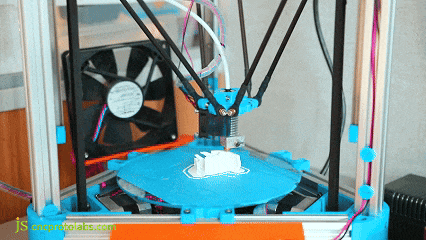

그림 1 3D 프린팅 프로토타입 작업 과정

핵심 답변 요약

<테이블 스타일="테두리 축소: 축소; 너비: 100%; 테두리 너비: 1px; 테두리 색상: #000000;" border="1"> <몸> 핵심 문제 주요 사항 당신에게 가치 기술 전망 주로두 가지 범주로 나뉩니다. 적층 가공(3D 프린팅)과 절삭 가공(CNC)입니다. SLA 정확도는 ± 0.1mm, SLS는 ± 0.3mm, CNC는 ± 0.025mm에 도달할 수 있습니다. 재질은 수지, 나일론, 금속 등을 포함합니다. 기술의 한계를 이해하고 잘못된 기술 경로에 대한 비용 지불을 피하세요. 결정 핵심 결정에는 예산, 시간, 수량, 자재 성능 요구 사항(온도에 대한 저항성, 충격) 및 정밀도 허용 오차의 다섯 가지 요소가 포함됩니다. 의사 결정에 대한 과학적인 접근 방식에는 단기 프로토타입 제작 비용과 장기 프로젝트 위험 요소가 포함됩니다. 아웃소싱 장점 전문 쾌속 프로토타이핑 서비스 공급업체는 기술 통합 능력, 장비 지원, 엔지니어링 전문 지식을 갖추고 있어 내부 개발에 비해 총 소유 비용이 30%~50% 저렴합니다. 진입 비용 장벽을 낮추고 유연하고 경제적인 전문 지식을 습득하며 프로젝트 개발 속도를 높입니다.

주요 사항:

1. 신속한 프로토타입은 최종 제품이 아닌 검증 수단으로 사용됩니다. 신속한 프로토타입의 실제 가치는 빠르게 실패하면서도 저렴하게 배우고 나중에 막대한 비용을 피할 수 있다는 것입니다.

2. 최고의 기술은 없고 가장 적합한 기술만 있습니다. 매우 세부적인 시연을 위한 SLA, 기능 테스트를 위한 SLS, 고정밀 고재료 프로토타이핑을 위한 CNC입니다.

3. 재료 선택은 프로토타입의 효율성에 관한 것이며, 100°C 이상의 온도 저항성, 내충격성 등 최종 제품에 대한 특성은 기능 테스트에서 가장 중요합니다.

4.JS Precision과 같은 전문 서비스 제공업체의 서비스 활동을 통해 전반적으로 더 낮은 비용으로 더 많은 기술 옵션과 엔지니어링 지원이 가능해질 수 있습니다.

이 안내서가 신뢰할 수 있는 이유는 무엇입니까? JS Precision의 경험에서 비롯됩니다

JS Precision은 신속한 프로토타이핑 분야에서 15년간의 귀중한 경험을 보유하고 있으므로 신뢰할 수 있는 리소스입니다. JS Precision은 ISO 9001:2015 인증 회사이므로 전 세계적으로 500개 이상의 중요한 산업 고객을 보유하고 있으며 재구매율 78%로 100,000개 이상의 쾌속 프로토타입 부품을 공급했습니다.

우리는 생체 적합성의 의료 모델과 최대 150°C의 저항 기능을 갖춘 자동차 모델에서 수집한 광범위한 데이터를 통해 0.1mm의 세부적인 외부 모델부터 정밀도 ±0.025mm의 금속 모델까지 다양한 시나리오에 걸쳐 20개 이상의 정밀 기계를 보유하고 있습니다.

예를 들어, 우리는 프로토타입 CNC 기계 가공을 통해 알루미늄 합금 7075를 가공하여 공차가 ±0.05mm인 고저항 기어의 신속한 프로토타입 10개를 유럽 소재 자동차 제조업체에 2주 만에 공급할 수 있습니다. 1,000시간의 연속 작동 테스트를 거쳐 예정보다 3개월 앞서 검증을 완료할 수 있도록 도왔습니다.

빠른 프로토타이핑 프로세스에 대한 깊은 이해, 다양한 쾌속 프로토타이핑 재료 작업에 대한 강력한 전문 지식, 다양한 유형의 쾌속 프로토타이핑 기술의 유연한 통합을 통해 고객에게 디자인 최적화부터 프로토타입 납품까지 풀 서비스 솔루션을 제공할 수 있습니다.

<인용문>

신뢰할 수 있는 파트너를 찾고 있다면 JS Precision의 기술 컨설턴트에게 문의하여 귀하의 프로젝트에 맞는 무료 신속한 프로토타이핑 솔루션 평가를 받아 그들의 전문적인 경험이 귀하의 프로젝트를 보호할 수 있도록 하세요.

래피드 프로토타이핑이란 무엇입니까? 현대 제품 개발의 핵심인 이유는 무엇입니까?

현재 제품 개발 시대에는 신속한 프로토타이핑이 '선택' 범주에서 '필수' 카테고리로 이동했습니다. 신속한 프로토타이핑의 정의를 알고 있으면 더 나은 적용에 도움이 됩니다.

래피드 프로토타이핑의 정의

신속 프로토타입은 자동화된 기계를 사용하여 3D CAD 모델과 같은 디지털 데이터를 기반으로 물리적 프로토타입을 신속하게 생산하는 것입니다. 핵심은 빠른 반복입니다. 즉, 물리적인 것을 빠르게 생성하고 피드백을 통해 학습하며 개선을 위해 반복하는 것입니다.

신속 프로토타입 모델은 수제 모델보다 더 정확하고 일관되며 복잡한 구조를 더 잘 처리할 수 있는 경향이 있습니다. 신속 프로토타입 제작의 핵심인 이 모델은 디자인 그룹이 아이디어를 물리적 개체로 신속하게 변환할 수 있도록 하여 실제 디자인과 가상 디자인 사이에 존재하는 격차를 해소하는 데 도움이 됩니다.

신속한 프로토타이핑의 4가지 핵심 비즈니스 가치

• 더 빠른 출시 시간: 프로토타입 제작 기간을 몇 주에서 며칠로 줄이고 제품 출시를 3~6개월 더 빨리 완료할 수 있습니다.
• 개발 위험 감소: 금형을 생산하기 전에 문제를 식별하는 기술을 사용하면 수정 비용을 수만 달러 절약할 수 있어 금형 수정이 60% 이상 감소할 수 있습니다.
• 커뮤니케이션 효율성 향상: 생성된 모델은 그림에 비해 이해하기 쉽습니다.
• 크라우드 펀딩 테스트 지원: 저비용, 충실도가 높은 프로토타입으로 시장 반응을 테스트하여 비즈니스 위험을 줄일 수 있습니다.

<인용문>

신속한 프로토타이핑으로 제품 주기를 얼마나 단축할 수 있는지 알고 싶으십니까? JS Precision에 문의하여 귀하의 제품 유형과 일정을 알려주시면 맞춤형 신속 프로토타이핑 프로세스 솔루션과 비용 절감 계산을 받아보실 수 있습니다.

래피드 프로토타이핑의 주류 유형은 무엇입니까? 초기 선택은 어떻게 수행해야 합니까?

빠른 프로토타이핑 기술이 너무 많아서 프로젝트의 성공을 보장하려면 올바른 유형을 선택해야 합니다. 주류 신속 프로토타이핑 유형의 원리, 특성 및 적용 가능한 시나리오에 대한 다음 분석은 올바른 솔루션을 빠르게 식별하는 데 도움이 될 것입니다.

수지 정밀도: 입체고분자 적층(SLA)

SLA는 자외선 레이저를 이용해 감광성 수지를 층별로 경화시킵니다. 정밀도는 최대 ±0.1mm이고 표면 거칠기는 Ra 0.8~1.6μm입니다. 디테일 디스플레이가 매우 뛰어나 외관 검증 및 의료 모델에 사용하기에 적합합니다.

휴대전화 부품 1개의 가격은 $150~$300이며, 1~10개 부품 배치의 비용 효율성이 가장 높습니다.

지원이 필요 없는 기능: 선택적 레이저 소결(SLS)

SLS는 나일론 분말이 레이저로 소결됨을 의미하며 지지대가 필요하지 않습니다. 정밀도는 ±0.3mm이고 표면 Ra는 3.2-6.3μm입니다. 기계적 특성은 사출 성형 부품과 매우 유사하므로 SLS는 기능 테스트 및 내부 공동 구조가 복잡한 부품에 적합합니다.

휴대폰 크기 부품의 경우 비용은 $200~$400이며, 1~50개 부품 배치가 필요한 경우 효율성이 크게 향상됩니다.

데스크탑 메인스트림: FDM(융합 증착 모델링)

FDM(Fused Deposition Modeling)은 열가소성 필라멘트를 사용하고, 필라멘트를 압출해 복합재료를 생산하는 공정입니다. FDM은 가장 저렴하고 다양한 재료, ±0.2~0.5mm의 해상도, 6.3~12.5μm의 표면 Ra를 제공하므로 PoC 및 저렴한 내부 검토에 적합합니다.

휴대전화 크기의 물체 가격은$50-$150이며 자가 제작 3D 프린트의 매우 일반적인 형태입니다.

소규모 시리즈 재생산을 위한 강력한 도구: 진공 주조

진공 주조는 SLA/CNC 마스터를 사용하여 폴리우레탄을 진공 주조하여 Ra = 1.6-3.2μm의 표면 마감으로 생산 품질에 가깝습니다하여 부드러운 플라스틱, 투명한 부품 등을 복제합니다. 이 방법은 미적 또는 기능적 목적으로 10-50개 구성 요소의 소규모 시리즈 재생산에 적합합니다. 금형 한 세트의 가격은 500~1,500달러입니다.

<테이블 스타일="테두리 축소: 축소; 너비: 100%; 테두리 너비: 1px; 테두리 색상: #000000;" border="1"> <몸> 신속한 프로토타이핑 유형 정확도 범위 표면 거칠기 단가(휴대전화 크기) 적용 가능한 배치 크기 핵심 장점 SLA(광중합) ±0.1mm 0.8-1.6μm $150-300 1-10개 높은 디테일, 매끄러운 표면 SLS(소결 레이저) ±0.3mm 3.2-6.3μm $200-400 1-50개 뛰어난 기능, 지원 필요 없음 FDM(융합 증착 모델링) ±0.2-0.5mm 6.3-12.5μm $50-150 1-20개 저렴한 가격, 다양한 소재 진공 성형 ±0.2mm 1.6-3.2μm $80-200 10-50개 소량 배치, 대량 생산에 가까운 품질

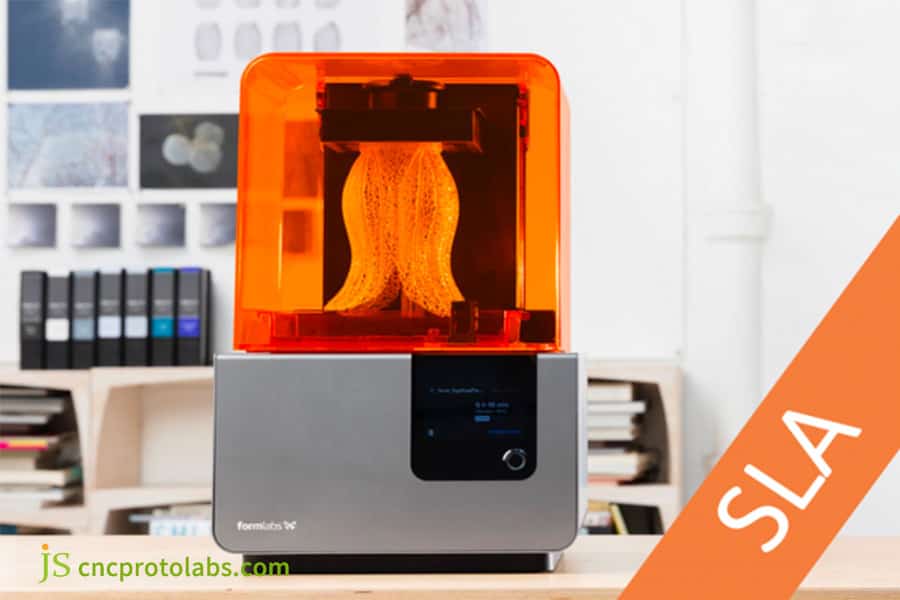

그림 2 SLA는 3D 프린팅 분야에 속하는 래피드 프로토타이핑 기술입니다. 감광성 수지를 이용해 부품을 제작하고 자외선을 통해 수지를 굳히는 방식이다.

효율적이고 신뢰할 수 있는 신속한 프로토타이핑 프로세스를 계획하는 방법

과학적인 신속한 프로토타이핑 프로세스를 통해 시간과 비용을 낭비하지 않고 절반의 노력으로 두 배의 결과를 얻을 수 있습니다. 다음은 디지털 통합의 주요 구성요소를 포함하여 디지털 파일에서 확인을 위한 피드백까지 전체 프로세스를 분할하는 목록입니다.

5단계 폐쇄 루프 프로세스 – 디지털 파일부터 검증 피드백까지의 표준 프로세스

신속한 프로토타이핑 프로세스 5단계 폐쇄 루프:

• 3D 데이터 준비 및 최적화: 준비된 STP/IGES 또는 STL 파일을 제공해야 합니다. JS Precision은 설계된 구조에 대한 DFM 최적화를 위한 데이터 분석을 수행합니다.
• 기술 및 프로세스 선택: 기준에 따라 SLA, SLS, CNC 등의 기술을 선택합니다.
• 프로토타입 후처리: 전체 샌딩, 페인팅 등
• 품질 관리: 캘리퍼, CMM 등을 중요한 치수 검사에 활용할 수 있습니다.
• 테스트 및 반복: 모델을 최적화하기 위한 피드백을 받고 프로세스의 새로운 반복이 시작됩니다.

디지털 통합: 신속한 프로토타이핑 프로세스를 더욱 정확하고 효율적으로 만들기

신속한 프로토타입 제작을 CAD 및 CAE 도구 모음과 통합하면 효율성이 향상될 수 있습니다. CAE 시뮬레이션은 응력, 유동장 등을 사전 분석할 수 있으므로 약점을 조기 식별 및 최적화하여 반복 횟수를 줄일 수 있습니다.

예를 들어 일부 전자 장치의 프로토타입 방열판 케이스에서는 CAE 시뮬레이션을 통해 방열 구멍의 부적절한 레이아웃이 드러났습니다. 최적화를 통해 반복 횟수가 두 번 줄어들었고 10일이 절약되고 비용이 30% 절약되었습니다. JS Precision은 CAD 최적화 및 CAE 시뮬레이션을 지원합니다.

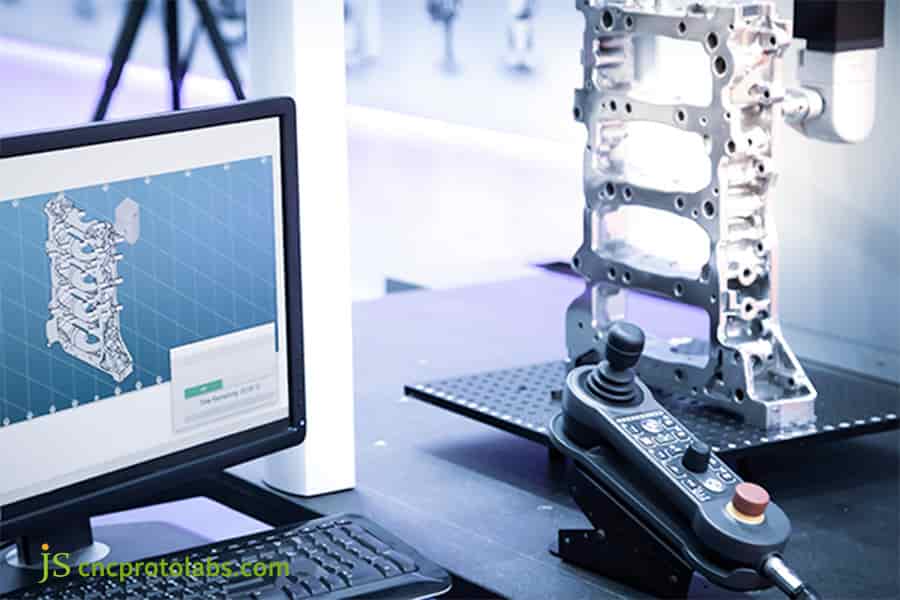

그림 3 자동차 엔진 부품의 치수를 검사하는 CMM 좌표 측정기

쾌속 프로토타이핑 재료가 프로토타입의 성공 또는 실패에 어떤 영향을 미칩니까? 어떻게 선택해야 할까요?

빠른 프로토타이핑 재료의 선택은 프로토타입 검증의 유효성 여부를 직접적으로 결정하며, 잘못된 선택은 테스트 왜곡을 초래할 수 있습니다. 다음은 주류재료의 특성과 선택논리를 분석한 것이다.

감광성 수지: 일반용부터 엔지니어링 등급까지

SLA용 감광성 수지는 네 가지 유형이 있습니다.

• 범용수지. 가격은 $80~$150/L이며 외관 검증에 적합합니다.
• 고인성 수지$180~$250/L이며 내하중 구조 부품에 적합합니다.
• 고온 저항성 수지, $250~$350/L, 80~120°C, 고온 테스트에 적합합니다.
• 생체적합성 수지, $350~$500/L, ISO10993-1 표준을 준수하며 의료 부품에 적합합니다.

코어 선택: 테스트 시나리오에 따라 성능 우선순위를 정한 다음, 외관 확인이나 기능 테스트를 위해 범용 수지를 선택해야 합니다. 고인성 또는 고온 내성 수지입니다.

엔지니어링 플라스틱 및 금속: 기능 테스트의 초석

기능 테스트의 핵심 재료는 다음과 같은 엔지니어링 플라스틱과 금속입니다.

• SLS 나일론 (PA12/PA11, $150-200/kg, 고강도 및 피로 저항).
• FDM 소재 (ABS 온도 저항 70-90°C, 높은 인성을 지닌 PETG).
• 금속 재료 (알루미늄 합금 6061/스테인레스강 316 등, SLM 또는 프로토타입 CNC 기계 가공으로 처리되고 대량 생산에 적합한 기계적 특성을 가짐).

상업적 고려 사항: 성과와 예산의 균형

신속한 프로토타이핑 재료는 비용의 20~50%를 차지하며 성능과 예산 사이의 균형이 필요합니다. 외관 검토에는 저렴한 재료를 선택할 수 있지만 기능 테스트에는 성능에 맞는 재료를 사용해야 합니다. 그렇지 않으면 테스트 결과가 왜곡됩니다.

<테이블 스타일="테두리 축소: 축소; 너비: 100%; 테두리 너비: 1px; 테두리 색상: #000000;" border="1"> <몸> 재료 유형 적용 가능한 기술 핵심 특성 적용 가능한 시나리오 비용 범위(단위당) 범용 수지 SLA SLA 성형이 용이하고 표면이 매끄러움 외관 검증, 조립 테스트 $80-150/리터 고인성 수지 SLA SLA 충격에 강하고 쉽게 깨지지 않음 구조적 구성요소 기능 테스트 $180-250/리터 PA12 나일론 SLS SLS 강도가 높고 피로에 강함 기어, 버클 및 기타 기능 부품 $150-200/kg 알루미늄 합금 6061 CNC/SLM 가벼움, 고강도 금속 구조 부품, 방열 부품 $80-120/kg 스테인리스 스틸 316 CNC/SLM 부식 방지, 고강도 의료 및 산업용 정밀 부품 $150-200/kg <인용문>

신속 프로토타입 제작 재료를 정확하게 선택하고 싶으십니까? JS Precision에 테스트 요구사항(예: 온도 저항성, 내충격성, 인간 접촉)을 알려주시면 적합한 재료를 추천하고 무료 샘플 테스트를 제공하여 프로토타입이 디자인을 효과적으로 검증할 수 있는지 확인합니다.

제조가 쉽고 실용적인 쾌속조형 부품을 설계하는 방법

적절한 설계를 통해 쾌속 프로토타입 부품 제조의 어려움, 비용 및 시간을 줄여 유용성을 높일 수 있습니다. 다음은 적층 제조와 대량 생산을 연결하기 위한 몇 가지 설계 기준을 보여줍니다.

적층 가공(DFAM) 전용 설계 원칙

3D 프린팅의 DFAM에 대한 특정 설계 원칙:

• SLA 벽 두께는 최소 0.6mm, SLS는 최소 1mm, FDM은 최소 1.2mm여야 합니다.
• 45° 이상 각도를 가진 표면은 자립형이거나 추가 지지대가 필요할 수 있습니다.
• 격자 구조를 사용하여 무게를 30% -50% 줄입니다.
• 통합 설계로 조립 단계가 단축됩니다.

시제품 제작 및 대량 생산을 위한 설계(DFM)

고속 프로토타입 부품의 설계에서는 대량 생산 가능성을 사전에 고려해야 합니다:

• 너무 깊거나 출구 구멍이 없는 것을 피하세요.
• 구배 각도 1 ° -3 °를 예약하세요.
• 수축 자국을 방지하기 위한 통일된 벽 두께
• 뾰족한 모서리를 ≥ 0.5mm 둥근 모서리로 변경하여 강도를 높이세요.

언제 3D 프린팅을 포기하고 프로토타입 CNC 가공을 선택해야 할까요?

3D 프린팅은 일반적으로 신속한 프로토타입 제작의 주요 추세이지만 특정 조건에서는 프로토타입 CNC 가공이 더 좋습니다. 아래에서 해당 기능과 응용 프로그램에 대해 설명합니다.

절삭 가공 정밀도의 정점: 프로토타입 CNC 가공에 대한 심층 설명

프로토타입 CNC 가공은 CNC 공작 기계를 사용하여 재료를 제거하여 고체 재료에서 부품을 만드는 절삭 가공 방법입니다.

• 기술적 매개변수: 고정밀, 최대 ±0.025mm, 표면 거칠기 Ra는 0.8μm 미만이며 사용된 재료는 최종 엔지니어링 재료(6061 알루미늄, 316 스테인레스 스틸, POM, PC 등)입니다.
• 재료 특성: 재료는 등방성이며 기계적 특성이 대량 생산 재료와 완전히 동일하며 층간 접착 문제가 없으며 제품의 사용 상태를 정확하게 나타낼 수 있습니다.
• 가공 범위: 금속, 엔지니어링 플라스틱 등 다양한 재료를 처리할 수 있어 구조가 단순하거나 복잡한 부품에 적합합니다. 단일 작품에 대한 처리 시간은 보통 1~3일입니다.

CNC 가공은 언제 사용해야 합니까?

프로토타입 CNC 가공을 위한 향상된 시나리오:

• 최종 재료의 기계적/열적/화학적 특성에 대한 테스트가 필요합니다.
• 공차는 ±0.1mm보다 엄격합니다.
• 중소형 1~100개의 고신뢰성 프로토타입 배치
• 가공에 적합한 간단한 구조(저비용).

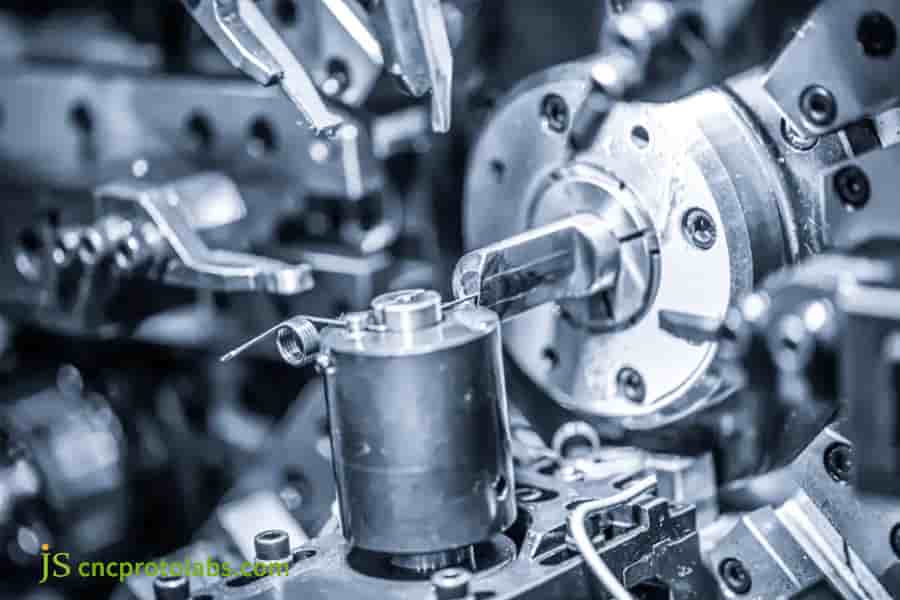

그림 4 특정 금속이나 폴리머와 같이 3D 프린팅하기 어려운 일부 재료는 CNC 가공 기술에 이상적인 선택입니다.

사례 연구: 스마트 웨어러블 장치가 하이브리드 프로토타입을 사용하여 개발 주기를 60% 단축할 수 있는 방법

도전

이 회사는 소비자 전자 제품 제조업체로서 ID 레이아웃 설계부터 글로벌 크라우드 펀딩을 위한 엔지니어링 프로토타입 전달까지 스마트시계 개발을 완료하는 데 4개월이 소요됩니다.

회사는 복잡한 곡선 쉘, 정교한 금속 프레임, 고무 스트랩 등 여러 가지 과제에 직면했으며 총 50개의 작동 가능한 프로토타입을 생산해야 했습니다.

JS 정밀 솔루션

JS Precision은 다양한 부품의 요구 사항에 따라 다양한 기술 경로를 혼합하는 '하이브리드 기술 경로 + 병렬 프로세스 관리' 접근 방식을 따릅니다.

1.쉘 및 버튼: SLA 광중합 기술을 다루고, 투명성이 높은 감광성 수지를 선택하여 ±0.1mm의 정밀도 수준 달성에 성공합니다. 나중에 표면 연마 및 스프레이 작업을 거쳐 고광택 질감을 되찾고 조립 간격을 검사했습니다.

2. 내부 구성 요소: SLS 레이저 소결을 사용하여 설계 및 제작된 PA12 나일론 소재의 높은 출력과 내구성으로 인해 파손/변형 없이 1000회 이상의 조립 테스트를 통과했습니다.

3. 금속 프레임 및 커넥터: 이 부분에 채택된 기술은 6061 알루미늄 합금 소재를 가공하는 프로토타입 CNC 가공 기술입니다. 5축 CNC 기계를 사용하여 ±0.025mm의 최고 정밀도를 보장하는 것이 목적이며, 미적 특성과 내마모성을 위해 표면 양극 산화 처리가 가능합니다.

4. 실리콘 손목 밴드: SLA에서 생산한 마스터 몰드를 사용하여 진공 성형 공정을 사용하여 손목 밴드 50세트를 복사하고 의료용 실리콘을 적용하여 최종 제품의 터치 및 방수 기능을 재현합니다.

5. 병렬 프로세스: 후처리 단계 후 품질을 검증하여 다른 프로세스, 설계 최적화, 자재 조달, 제조에 의해 생성된 쾌속 프로토타입 부품 처리를 동시에 시작하고 각 반복 주기를 5일로 설정합니다.

결과

이 프로젝트는 예정보다 2주 앞서 50개의 크라우드 펀딩 프로토타입을 작업하고 예산 요구 사항 내에서 목표 금액의 150%를 성공적으로 크라우드 펀딩하여 완료되었습니다. 대량 생산 금형은 큰 설계 변경 없이 첫 번째 시도에서 시험 실행을 성공적으로 수행하여 최소 $80,000의 금형 설계 수정 비용을 절감했습니다.

클라이언트 피드백: "JS Precision의 하이브리드 프로토타이핑 솔루션을 통해 짧은 시간 내에 생산 준비가 완료된 프로토타입을 얻을 수 있었고, 이로써 투자자들에게 깊은 인상을 줄 수 있는 설계 타당성을 검증할 수 있었습니다."

<인용문>

스마트 하드웨어, 가전제품 또는 기타 제품 시리즈의 프로토타입 개발에 어려움을 겪고 계십니까? 프로젝트의 어려움을 우리와 공유하려면 JS Precision에 문의하세요. 우리는 이 사례와 유사한 맞춤형 하이브리드 쾌속 프로토타이핑 솔루션을 준비하여 귀하의 프로젝트를 신속하게 진행하고 시장 기회를 파악하는 데 도움을 드릴 것입니다.

그림 5 스마트 시계의 빠른 프로토타이핑

자체 생산 능력을 구축해야 할까요, 아니면 신속한 프로토타이핑 서비스를 아웃소싱해야 할까요? 실제 비용을 계산하는 방법

신속한 프로토타이핑을 사용하는 기업은 두 가지 선택에 직면합니다. 내부적으로 개발하거나 아웃소싱하는 것입니다. 소유 비용은 선택을 하는 데 도움이 됩니다.

전문 서비스 제공업체의 중요성

JS Precision과 같은 경험이 풍부한 빠른 프로토타이핑 서비스 기업은 기업에 필요한 인프라를 설치하지 않고도 선택 실수를 방지하기 위한 기술 상담, 제조 가능성 향상을 위한 DFM 분석, 수요에 따라 기술 조합을 일치시키는 기능, 후처리 품질 분석 등의 원스톱 서비스를 제공합니다.

총 소유 비용(TCO) 분석: 숨겨진 비용 공개

<테이블 스타일="테두리 축소: 축소; 너비: 100%; 테두리 너비: 1px; 테두리 색상: #000000;" border="1"> <몸> 비용 분석 자체 구축 용량 아웃소싱 신속한 프로토타이핑 서비스 장비 조달 $50,000 - $500,000(단일 고정밀 장치). $0 유지관리 비용 연간 장비 가격의 10%-15%(소모품, 수리) $0 인건비 작업자 및 엔지니어 급여는 1인당 $80,000 - $150,000입니다. $0 재료 재고 다양한 재료를 비축하고 자금을 점유합니다. 개당 비용이 청구되며 재고 비용이 없습니다. 사이트 비용 장비 배치, 재료 보관 공간 $0 처리 비용 재료 손실 + 장비 감가상각 개당 지불(재료, 가공, 후가공 포함)

최종 결정 가이드: 프로젝트에 가장 적합한 신속한 프로토타입 경로 찾기

래피드 프로토타이핑 기술에 관해서는 '최고'만을 생각할 필요가 없으며 선택에 있어 '가장 적합함'을 생각해야 합니다. 의사결정에 관한 몇 가지 지침과 협력에 관한 몇 가지 팁이 아래에 제공되어 있습니다.

4차원 의사결정 지침

• 정확도 ± 0.025mm, SLA ± 0.1mm, SLS ± 0.3mm의 경우 프로토타입 CNC 가공을 선택하세요.
• 실제 성능을 바탕으로 금속/엔지니어링 플라스틱의 경우 프로토타입 CNC 가공/SLM을, 수지/나일론의 경우 SLA/SLS를 선택하세요.
• 1~10개는 SLA/CNC를 선택하고 10~50개는 진공 복제품을 선택하세요.
• 배송 시간은 SLA/FDM의 경우 24~48시간, SLS/CNC의 경우 3~7일입니다.

공급업체와 협력하여 프로세스 개발

성공적인 신속한 프로토타이핑을 위해서는 서비스 제공업체와의 좋은 파트너십이 필요합니다. 권장 사항:

1. Transparent communication requirements: Clearly define project goals (such as verifying appearance, functional testing, crowdfunding display), timeline, budget, and accuracy requirements to JS Precision to avoid information bias.

2. Team Design Information: The article encompasses entire 3D design requirements along with specifications such as critical design dimensions, points of stress, and test requirements that ensure assistance through design optimization by design suppliers.

3. Participate in iteration feedback: Provide timely feedback on prototype testing results, work with service providers to adjust design or process, and ensure that each iteration can solve core problems.

<인용문>

JS Precision, as a professional rapid prototyping services provider, can tailor mixed technology solutions and phased rapid prototyping process based on your project needs, maximizing every investment you make.

FAQ

Q1: How much does it cost to make a rapid prototype of a simple part?

The cost depends on the type of technology, size, and materials. A SLA prototype for a mobile phone size would cost around $150-$300, for SLS $200-$400, for FDM $50-$150, whereas the cost of CNC metal parts may exceed $800.

Q2: Which has higher precision, 3D printing or CNC machining?

General prototype cnc machining is more precise, with a tolerance of ±0.025mm, and the material properties are close to that of the end product. High-resolution SLA models have a tolerance of ±0.1mm, and it is appropriate for aesthetic and disassembly verification checks.

Q3: Can I use 3D-printed prototypes for small-batch production?

It's possible, but not economical. Small batch production of 50-500 pieces, vacuum replication or rapid prototyping is a better choice. The cost per piece is 30% -50% lower than 3D printing, and the surface texture is closer to mass-produced products.

Q4: What 3D file format is best?

The files should be STEP or IGES format solids, as these files are more suited to capturing design detail, STL files are acceptable, provided they are "watertight" (not holey), with a precision of 0.05mm.

Q5: What types of testing can rapid prototyping be used for?

It can be used for cosmetic inspection, functional tests, ergonomic tests, airflow and heat dissipation tests, and other functional tests, as well as market exhibitions and crowdfunding. But life fatigue tests are normally conducted using final production material.

Q6: How can I ensure the confidentiality of my design data when outsourcing?

Hire trustworthy service providers, such as JS Precision, which have Non-Disclosure Agreements (NDAs). These service providers have tight data security management practices, which include encryption and secure storage of projects and files.

Q7: How long does it typically take from placing an order to receiving the prototype?

Small components can ship within 24-48 hours with SLA/FDM, SLS/CNC generally requires 3-7 days, vacuum molding for small batch production can ship within 5-10 business days.

Q8: What are JS Precision's unique advantages in rapid prototyping?

JS Precision offers a full “hybrid manufacturing" facility ranging from 3D printing to precision CNC machining. It is ISO 9001 certified, has 15 years of experience in the industry, and can deliver engineering support from design optimization to mass production transfer.

요약

The basic risk in product development is the 'unknown' and one of the most important approaches to overcome this "unknown" phenomenon is rapid prototyping. This is because, by employing rapid prototyping, the "unknown" can be turned into the "known."

There isn’t a best prototyping technique, but rather a most appropriate one for a particular situation. Whether it’s high detail SLA, functional SLS, or precise prototype CNC machining, JS Precision will be there for you with professional assistance.
