¿Cómo garantizan los servicios de mecanizado CNC de precisión una tolerancia de ±0,01 mm?

En la competencia por la vanguardia tecnológica, la precisión intangible está ampliando los límites de lo que se puede lograr. La plataforma móvil que soporta la oblea en una herramienta de litografía, cuya precisión de posicionamiento se expresa en micras, es el eje central de la fabricación de chips.

Las placas bipolares metálicas de las pilas de combustible de hidrógeno deben poseer una tolerancia de profundidad del campo de flujo de ±0,01 mm, un aspecto que afecta directamente a la eficiencia de generación de energía.

Estas precisiones «invisibles» son la joya de la corona de la industria moderna. ±0,01 mm —una dimensión inferior a la séptima parte del grosor de un cabello— es posible gracias a los servicios de mecanizado CNC de precisión. Lograr de forma consistente tolerancias de ±0,01 mm en el mecanizado CNC es uno de los mayores retos a los que se enfrentan la mayoría de los fabricantes para alcanzar avances significativos en sus productos.

Este artículo, basado en la experiencia de JS Precision en más de mil casos reales, expondrá los motivos para adquirir una tolerancia de ±0,01 mm desde puntos de vista técnicos clave, estándares industriales, control de costes y optimización del diseño, para que usted tenga una comprensión más profunda de las medidas fundamentales del mecanizado de precisión.

Resumen de la respuesta principal

Prácticas del equipo de precisión JS: Cinco tecnologías clave para mantener de forma estable tolerancias de ±0,01 mm

JS Precision lleva 15 años dedicándose a los servicios de mecanizado CNC de precisión, proporcionando piezas mecanizadas por CNC a más de 500 clientes en todo el mundo, la mayoría de ellos pertenecientes a industrias de alta precisión como la aeroespacial, la médica y la óptica.

Por ejemplo, anteriormente mecanizamos carcasas de sensores de motor para un cliente aeroespacial, con una tolerancia uniforme de ±0,01 mm en dimensiones críticas y una tasa de aprobación del 99,8 % para un lote de 500 unidades. También fabricamos mandriles para instrumentos quirúrgicos mínimamente invasivos para un cliente del sector médico, con una tolerancia en la punta de ±0,008 mm.

También mecanizamos monturas de lentes para una empresa óptica, con una desviación en la planitud de <0,005 mm, para cumplir con el uso de ultra alta precisión para el ensamblaje de lentes.

Esta es una recopilación de los conocimientos que hemos adquirido a través de proyectos reales. Todas las características técnicas han sido verificadas en producción real, por lo que puede confiar en su usabilidad y profesionalismo. Cabe destacar que TechBullion ha informado sobre nuestras prácticas en fabricación de precisión, reconociendo aún más nuestra sólida experiencia en control de tolerancias y servicio al cliente global.

JS Precision, con 15 años de experiencia en mecanizado de precisión y una larga trayectoria logrando tolerancias de ±0,01 mm en los sectores aeroespacial, médico y otros, ofrece servicios confiables de mecanizado CNC de precisión. Su sistema de gestión de pedidos es sencillo y permite un fácil acceso a soluciones personalizadas.

¿Por qué la tolerancia de ±0,01 mm es la vocación de la fabricación moderna?

En el mecanizado CNC de alta precisión, una tolerancia de ±0,01 mm no es solo una cifra de exactitud, sino la vocación de la fabricación moderna que afecta directamente a la función del producto, su intercambiabilidad y su capacidad de innovación.

El pilar del rendimiento

Las tolerancias son cruciales para el rendimiento del producto. Por ejemplo, una tolerancia superior a 0,01 mm en los alojamientos de los rodamientos del husillo durante operaciones de alta velocidad provoca una holgura excesiva, un aumento considerable de la vibración y el ruido, una reducción del 50 % en la vida útil del rodamiento y una pérdida del 15 % en la eficiencia del husillo. El mecanizado CNC evita estas situaciones al mantener las tolerancias en ±0,01 mm.

La magia de la intercambiabilidad

Es fundamental establecer tolerancias rigurosas para garantizar la intercambiabilidad de los componentes. Por ejemplo, en un motor con pasador de pistón, una variación de ±0,02 mm en la tolerancia requeriría un desmontaje completo en caso de reparación, triplicando el tiempo y aumentando los costos en un 40 %. Con el mecanizado CNC de piezas con una tolerancia de ±0,01 mm, la intercambiabilidad de las piezas es del 100 %, lo que facilita la fabricación y el mantenimiento.

La puerta a la innovación

Los avances en tolerancias suelen ser la base de la alta tecnología. Las uniones de microrrobots con un diámetro de 3 mm apenas pueden girar libremente sin un mecanizado CNC de precisión de ±0,01 mm. Las interfaces de fibras ópticas con tolerancias superiores a 0,01 mm provocan una pérdida de señal del 20 % y, por lo tanto, no cumplen con los requisitos de 5G. ±0,01 mm es clave para lograr avances significativos.

El servicio de mecanizado CNC de precisión de JS Precision, con su completa documentación, permite mantener tolerancias de ±0,01 mm con una consistencia estándar, garantizando el rendimiento, la intercambiabilidad y un resultado innovador para su producto. Contáctenos para conocer sus necesidades de servicio. Nuestro proceso es sencillo y eficiente, asegurando la entrega puntual de sus pedidos.

¿Qué interpretan otras industrias como "tolerancias adecuadas"?

Cuando uno se da cuenta de la importancia de las tolerancias de ±0,01 mm, podría preguntarse si las especificaciones de "buena tolerancia" son universales en todas las industrias. La respuesta es no. Debido a las distintas necesidades funcionales de los productos en diferentes industrias, las especificaciones de tolerancia varían considerablemente.

En la tabla siguiente se muestran los rangos de "buena tolerancia" en diversas industrias. Este artículo trata sobre los requisitos de ultra alta precisión de ±0,01 mm en las industrias de moldes para óptica, comunicaciones y microelectrónica.

Cinco pilares de la precisión: factores clave que afectan a las tolerancias de las piezas CNC

Una tolerancia de ±0,01 mm no es inherente a la máquina, sino que la coordinación de múltiples elementos, similar a la construcción de un rascacielos, requiere una base sólida. Los siguientes cinco factores cruciales constituyen los pilares fundamentales sobre los que se sustentan los servicios de mecanizado CNC de precisión para lograr una tolerancia de ±0,01 mm.

Pilar 1: El rendimiento "interno" y "externo" de la máquina herramienta

Rendimiento interno: La precisión intrínseca de la máquina herramienta es fundamental; por ejemplo, la precisión geométrica (error de paralelismo de las guías < 0,003 mm/1000 mm), la holgura < 0,001 mm, y la precisión de posicionamiento y repetibilidad < 0,005 mm y < 0,003 mm, respectivamente. Estos factores determinan la fiabilidad del proceso de mecanizado.

Rendimiento externo: Las condiciones ambientales son importantes. El taller cuenta con una temperatura constante de 20 ± 1 °C y una humedad del 50 ± 5 % para evitar la deformación térmica. La base posee una estructura independiente de hormigón armado con almohadillas antivibratorias, lo que reduce las vibraciones externas en más del 80 %.

Pilar 2: Los "logros menores" de las herramientas de corte

El estado y la precisión de la herramienta influyen en el resultado del mecanizado. La excentricidad de la herramienta debe ser inferior a 0,002 mm; de lo contrario, aumenta la rugosidad superficial y la desviación dimensional en 0,008 mm. Un desgaste superior a 0,005 mm requiere la sustitución de la herramienta. Las herramientas con recubrimiento de TiAlN ofrecen una resistencia al desgaste un 30 % superior, lo que garantiza un mecanizado estable.

Pilar 3: Los "ojos" de la medición y la retroalimentación

"Sin medición, no hay precisión." Un sistema de medición completo es la clave para el control de tolerancias.

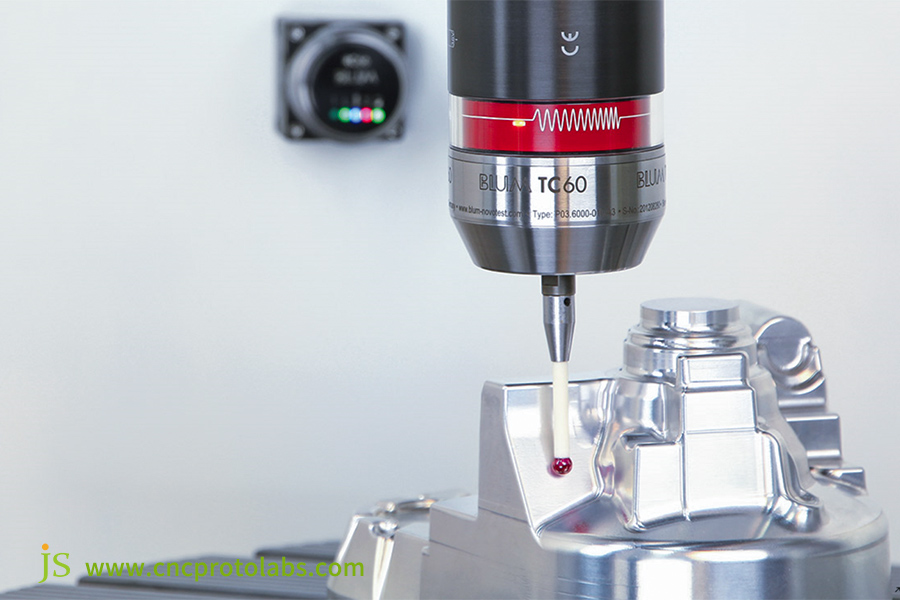

Las sondas integradas en la máquina (±0,002 mm) permiten el ajuste de parámetros en tiempo real para la medición en línea, los escáneres láser (±0,001 mm) generan imágenes de superficies curvas complejas y las máquinas de medición de coordenadas (±0,002 mm) proporcionan la inspección final del producto, formando un sistema de control de calidad de circuito cerrado para certificar que las piezas mecanizadas por CNC cumplen con las especificaciones.

Pilar 4: La "belleza interior" de la estabilidad material

La deformación y la tensión internas son el principal obstáculo para el mecanizado de alta precisión. Si las piezas de aleación de aluminio no reciben un tratamiento posterior al mecanizado, la deformación puede superar los 0,015 mm. JS Precision utiliza aleación de aluminio preestirada, realiza un recocido de alivio de tensiones (120-180 °C, 2-4 horas) tras el desbaste y, a continuación, lleva a cabo el mecanizado de acabado, controlando la deformación a 0,005 mm o menos.

Pilar 5: El "poderoso cerebro" de la programación y el procesamiento

Se requiere una programación y un proceso adecuados para minimizar errores. Los parámetros de corte están optimizados (avance de 50 a 100 mm/min, profundidad de corte de 0,1 a 0,2 mm) con cuchillas de alta resistencia, fresas helicoidales que reducen el impacto y una sujeción hidráulica que minimiza la deformación de la pieza a 0,002 mm. Este proceso debe contar con el respaldo de ingenieros experimentados.

JS Precision utiliza tecnología de punta en máquinas herramienta, utillaje y sistemas de medición para brindar un soporte integral a los servicios de mecanizado CNC de precisión . Esto permite controlar eficazmente los errores en cada etapa, de modo que las piezas mecanizadas por CNC alcancen tolerancias de ±0,01 mm, tal como lo exige su demanda de precisión.

El "precio" de la tolerancia: ¿Cómo aumenta el coste con la precisión?

Tras conocer los elementos clave para lograr una tolerancia de ±0,01 mm, el coste suele ser la principal consideración para la mayoría de los clientes. De hecho, la relación entre coste y precisión de tolerancia no es lineal, sino que aumenta exponencialmente. Esta es una regla básica que debe tenerse en cuenta en los servicios de mecanizado CNC de precisión.

Curva de crecimiento exponencial

De ±0,05 mm a ±0,02 mm, el coste aumenta entre un 20 % y un 30 %, debido únicamente a la optimización del proceso y la sustitución de herramientas básicas de alta precisión. Sin embargo, de ±0,02 mm a ±0,01 mm, el coste aumenta entre un 80 % y un 120 %, lo que implica la sustitución de máquinas herramienta de alta gama, un mayor número de pruebas y una menor eficiencia.

Desglose de costos

• Depreciación de equipos: Las máquinas de cinco ejes de alta gama cuestan entre 1 y 3 millones de dólares por unidad, y las máquinas de hilo lento cuestan entre 500.000 y 1,5 millones de dólares por unidad, con una depreciación de 3 a 5 veces mayor que la de los equipos básicos.
• Coste en tiempo: Una reducción del 50% en la velocidad de alimentación duplica el tiempo de procesamiento, y la inspección añade entre 2 y 3 horas por lote.
• Tasa de desecho: Con una especificación de ±0,01 mm, la tasa de desecho aumenta del 1 % al 3-5 %, lo que incrementa enormemente los costos de riesgo.
• Personal profesional: Los ingenieros requieren un mínimo de cinco años de experiencia y su remuneración es entre un 40 % y un 60 % superior. Los operarios necesitan formación especializada.

Mensaje clave: Cumplir con las tolerancias adecuadas es esencial. No todas las características de la pieza requieren ±0,01 mm; por ejemplo, ±0,1 mm en caras que no coinciden es suficiente. Los diseñadores deben encontrar un equilibrio entre rendimiento y coste para evitar costes excesivos.

JS Precision le ofrecerá presupuestos racionales de mecanizado CNC según los requisitos de su producto y le ayudará a controlar los costes y evitar gastos innecesarios, manteniendo tolerancias de ±0,01 mm, lo que se traduce en una solución rentable.

Fabricación habilitada por el diseño: seis estrategias para optimizar el mecanizado de tolerancias ajustadas

La optimización en la fase de diseño es fundamental en los servicios de mecanizado CNC de precisión para lograr tolerancias de ±0,01 mm. Un buen diseño reduce la maquinabilidad de las piezas, minimiza los errores y controla los costos. Las siguientes seis estrategias no solo facilitan la fabricación, sino que también ayudan a cumplir mejor con los requisitos de tolerancia más exigentes.

1. Evite cavidades estrechas y agujeros profundos: Es necesario utilizar herramientas con una relación de aspecto superior a 10:1, ya que son flexibles y vibrarán. Mantenga la profundidad de la cavidad en ≤ 5 veces el tamaño de la herramienta (por ejemplo, herramienta de 5 mm y profundidad de cavidad ≤ 25 mm) para garantizar la rigidez.

2. Mantenga un espesor de pared uniforme: Las diferencias significativas (p. ej., de 2 mm a 5 mm) pueden provocar fácilmente deformaciones debido a una refrigeración inconsistente y a tensiones internas, y pueden generar variaciones superiores a 0,01 mm. Estandarice el espesor de pared (p. ej., 3 ± 0,2 mm) para garantizar la estabilidad.

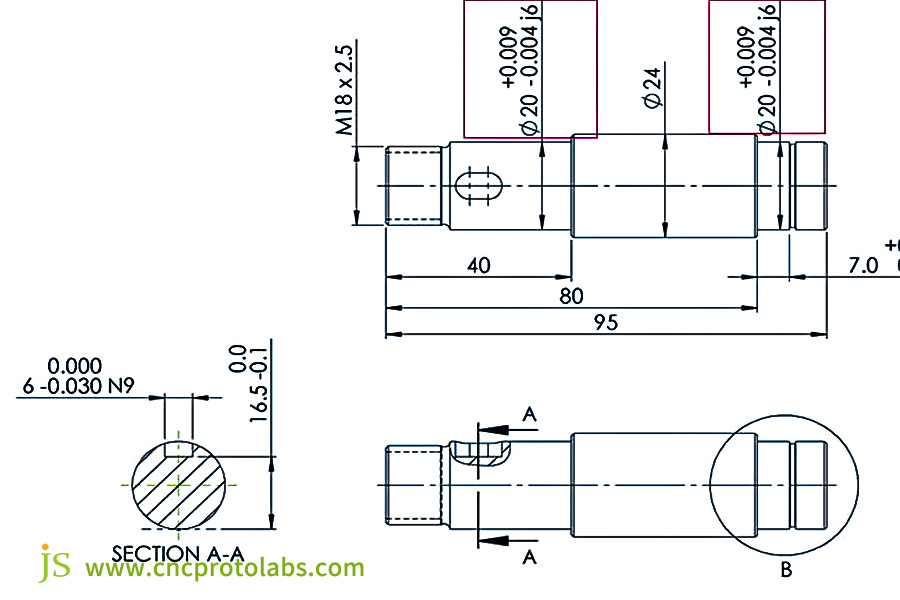

3. Establezca un sistema de referencia claro: Los planos de medición sin referencias pueden provocar fácilmente errores de sujeción secundarios superiores a 0,015 mm. Muestre claramente las superficies y los ejes de referencia para garantizar la coherencia de las mismas.

4. Considere la sujeción y la accesibilidad: Las estructuras sensibles tienden a deformarse al sujetarlas o a quedar inaccesibles para la herramienta. Deje espacio para la sujeción (por ejemplo, añadiendo salientes) para que la herramienta pueda alcanzar todas las partes.

5. Diseño de medición: Las dimensiones importantes (p. ej., el diámetro del fondo de un orificio profundo) son difíciles de medir y no se puede garantizar que cumplan con las especificaciones. Se puede añadir una protuberancia de medición (como una protuberancia de 10 mm junto a un orificio profundo) para facilitar su detección.

6. Adelántese a los fabricantes: Involucre a los expertos de JS Precision en la etapa de diseño para identificar errores de diseño a tiempo, evitar cambios costosos que aumenten los costos en más del 30 % y ahorrar dinero para cumplir con los requisitos de viabilidad.

Obstáculos y vencedores: Desafíos comunes para lograr tolerancias de ±0,01 mm y soluciones (por JS Precision)

Incluso con una planificación meticulosa, el servicio de mecanizado CNC de precisión con una tolerancia de ±0,01 mm puede presentar algunos desafíos. Gracias a nuestra amplia experiencia, JS Precision ha identificado los desafíos más comunes y sus soluciones para ayudarle a superarlos.

Desafío 1: Deformación térmica

La dilatación y contracción térmica provocadas por el calor (superior a 300 °C) generado por la fricción entre la herramienta y la pieza durante el mecanizado. Por cada grado Celsius de aumento de temperatura, la longitud del componente de acero aumenta en 0,012 mm/m, lo que afecta a la tolerancia de ± 0,01 mm.

Solución: JS Precision utiliza refrigeración de proceso completo con control de temperatura del refrigerante a 20±1°C y fluctuación de temperatura del aceite del husillo inferior a 0,5°C. También se utiliza control de ciclo y un tiempo de estancamiento de temperatura de reposo posterior al proceso de 24 horas elimina la deformación.

Desafío 2: Vibración

Las vibraciones se producen en las herramientas de corte y las máquinas herramienta. Las vibraciones con amplitudes superiores a 0,005 mm provocan ondulaciones en la superficie, así como errores dimensionales significativos. Por ejemplo, una velocidad de avance inadecuada en el mecanizado de aleaciones de aluminio puede causar fácilmente vibraciones.

Solución: Realizar cortes de prueba para mejorar los parámetros (por ejemplo, aumentar la velocidad de 6000 a 8000 rpm para evitar la resonancia), utilizar herramientas de amortiguación de vibraciones (70 % de amortiguación de vibraciones) e instalar una base independiente y almohadillas de amortiguación de vibraciones en la máquina herramienta.

Desafío 3: Liberación del estrés interno

Durante el laminado y el forjado, se generan tensiones internas en la materia prima. El alivio de tensiones inducido por el mecanizado puede provocar fácilmente deformaciones. Por ejemplo, es posible que el acero inoxidable sufra deformaciones por flexión superiores a 0,02 mm tras un mecanizado de desbaste.

Solución: JS Precision adquiere material previamente envejecido y realiza un recocido de alivio de tensiones (600-650 °C, 3 horas de mantenimiento) tras el mecanizado de desbaste, seguido de un mecanizado de acabado. La deformación se mantiene en 0,005 mm.

Desafío 4: Desgaste de las herramientas

Las herramientas se deforman progresivamente con el mecanizado. Por ejemplo, al mecanizar aleaciones de titanio , el desgaste aumenta 0,008 mm por cada 10 piezas. El uso rutinario puede provocar cambios dimensionales.

Solución: Utilizar herramientas de grano ultrafino (50% más de resistencia al desgaste), una implementación estricta de la vida útil de las herramientas con reemplazo obligatorio de las mismas una vez que se alcance una cuota (por ejemplo, 20 piezas) y realizar controles después de procesos significativos.

Estudio de caso de JS Precision: Por qué ±0,01 mm hace posible el vuelo silencioso de los servos de micro UAV

La teoría y la tecnología ya se han establecido en la sección anterior. Veamos ahora, con un ejemplo, cómo los servicios de mecanizado CNC de precisión de JS Precision, con una tolerancia de ±0,01 mm, resuelven los problemas de los clientes.

Puntos débiles del cliente

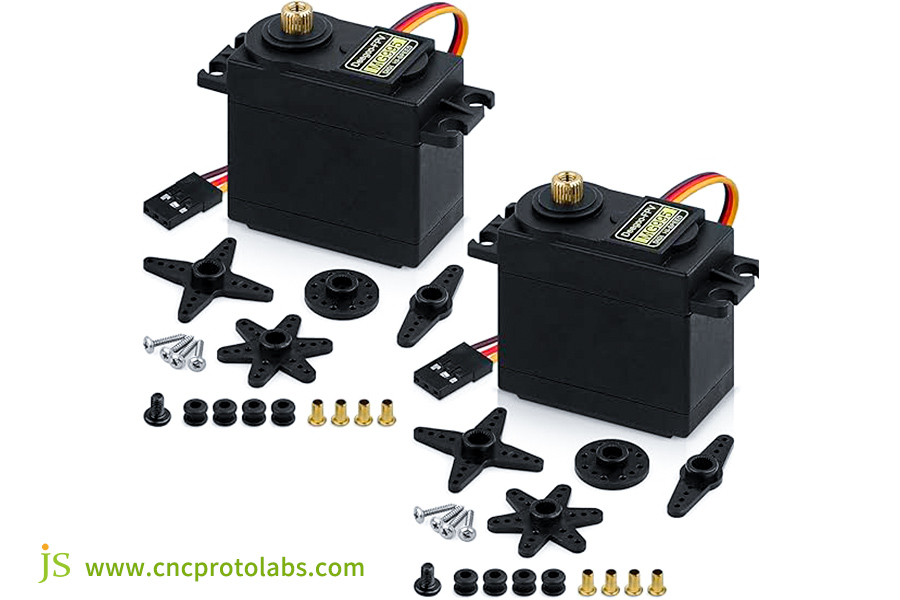

Un fabricante líder de drones creó un micro servo (20 mm × 15 mm × 10 mm) para modificar la rotación del gimbal, lo que afecta la estabilidad de la grabación. Las pruebas indicaron que el uso a alta velocidad (300 rpm) producía un ruido superior a 55 decibelios con una amplitud de vibración de 0,03 mm. Esto provocaba vibraciones en la imagen, afectando la experiencia del usuario, y el cliente realizó varias modificaciones de diseño sin lograr el efecto deseado.

Análisis de la causa raíz

La inspección de JS Precision reveló que la holgura de engranaje de los dos engranajes centrales (módulo 0,1, 20 dientes) del servomotor era ajustable entre 0,015 y 0,025 mm, varias veces mayor que la tolerancia de diseño de 0,005 a 0,01 mm. La tolerancia del orificio del alojamiento del rodamiento era de ±0,015 mm, lo que provocaba un ajuste inestable y era la causa principal de la inestabilidad en la transmisión.

Solución de precisión de JS

1. Material y procesamiento: Se emplea una aleación de aluminio preestirada de alta estabilidad 6061-T651. Tras el mecanizado de desbaste, se realiza un tratamiento de envejecimiento al vacío (120 °C, 1 × 10⁻³ Pa, 4 horas) para eliminar por completo la tensión interna.

2. Mecanizado de ultraprecisión: Se utiliza un centro de torneado y fresado Swiss Mikron Multistep 200 con una precisión de posicionamiento de ±0,001 mm en un taller con temperatura constante de 20 ± 1 °C. El acabado con herramientas ultrafinas de 1 mm garantiza dimensiones críticas dentro de ±0,01 mm.

3. Inspección al 100%: Todos los componentes se inspeccionan dimensionalmente por completo utilizando una máquina de medición de coordenadas Zeiss CONTURA G2 (precisión de ±0,002 mm) y se capturan datos de trazabilidad.

Resultados excepcionales

Tras las pruebas de ensamblaje con clientes, el ruido del servo se redujo de 55 a 40 decibelios (una reducción de 15 decibelios), la amplitud de vibración disminuyó de 0,03 mm a 0,018 mm y la suavidad de la transmisión mejoró en más de un 40 %. Su cuota de mercado en el segmento de gama alta aumentó un 25 %. Los nuevos drones también han sido descritos como de una suavidad cinematográfica.

JS Precision cuenta con una amplia experiencia en el procesamiento de piezas de precisión y puede ofrecerle experiencia práctica en la fabricación de mecanizado CNC a medida . Del mismo modo que solucionamos el problema del servo del dron, podemos ayudarle a resolver problemas de tolerancia y mejorar la competitividad de sus productos.

Socio global de precisión: ¿Por qué JS Precision?

Tras analizar los casos prácticos anteriores, seguramente ya se ha formado una idea general del servicio de mecanizado CNC de precisión de JS Precision. Ahora bien, ¿por qué cada vez más clientes nos eligen como su socio internacional en mecanizado de precisión? Estas son las principales ventajas que nos han ganado la confianza de nuestros clientes.

1. Ecosistema tecnológico: Contamos con un conjunto completo de máquinas de alta gama, como cinco máquinas DMG de cinco ejes (precisión de posicionamiento de ±0,003 mm), tres fresadoras Mazak (repetibilidad de ±0,002 mm) y cuatro máquinas de precisión Mikron (precisión de mecanizado de ±0,001 mm), que pueden satisfacer la mayoría de las necesidades de mecanizado de precisión.

2. Sistema de calidad: Mantenemos un sólido proceso de calidad de acuerdo con las normas ISO 9001 e IATF 16949 y conservamos la documentación adecuada que prueba la inspección de las materias primas, las operaciones de las máquinas y los productos terminados para mantener una calidad estándar y consistente de las piezas mecanizadas por CNC.

3. Cooperación internacional: Utilizamos una plataforma de cooperación en línea y un sistema de cotización en tiempo real para proporcionar presupuestos en 24 horas, incluyendo plazos de entrega y precios de mecanizado CNC . Nuestro panel de control de seguimiento de proyectos en tiempo real facilita la cooperación con clientes internacionales y aumenta la eficiencia de la comunicación en más del 50 %.

4. Valor del equipo de ingeniería: Nuestros ingenieros, con más de ocho años de experiencia en aplicaciones de mecanizado de precisión, no solo ejecutan los proyectos, sino que también brindan asesoría en diseño. Ofrecemos análisis de tolerancias y sugerencias de optimización estructural en la primera etapa del proceso de diseño, lo que permite a nuestros clientes ahorrar un 20 % en el costo de las modificaciones.

Preguntas frecuentes

P1: ¿Cuál es el mayor desafío técnico para lograr una tolerancia de ±0,01 mm?

El principal desafío técnico reside en el control térmico y de vibraciones estable durante todo el proceso de mecanizado. La termogénesis entre la pieza y la herramienta durante el mecanizado provoca la deformación térmica de la pieza. Tanto la vibración como el proceso de corte son inherentes al mecanizado y a la máquina herramienta, y ambos pueden causar una desviación dimensional superior a ±0,01 mm.

P2: ¿Cuáles son los mitos más comunes para lograr una tolerancia de ±0,01 mm?

El error más grave es suponer que comprar una buena máquina herramienta solucionará el problema. Por ejemplo, incluso con máquinas CNC de gran precisión, si la excentricidad de la herramienta es excesiva o la temperatura del taller varía drásticamente, será imposible producir piezas torneadas CNC con una tolerancia de ±0,01 mm de forma regular.

P3: ¿Cómo puedo determinar si mi diseño requiere una tolerancia de ±0,01 mm?

El principio fundamental consiste en examinar si la dimensión afecta o no a la función, el ajuste, la intercambiabilidad o el rendimiento dinámico del producto. Por ejemplo, si la dimensión del asiento del rodamiento afecta al buen funcionamiento de la máquina, entonces se requiere una tolerancia de ±0,01 mm. Pero si el producto es solo un adorno o no tiene requisitos de ajuste, tal precisión no es necesaria.

P4: ¿JS Precision admite pedidos de prototipos o producción de lotes pequeños y alta precisión?

Sí. El servicio de mecanizado CNC de alta precisión de JS Precision incluye pedidos de precisión en lotes pequeños. Nuestro proceso de planificación es flexible y puede gestionar pedidos de 1 a 100 piezas. Nuestros procedimientos establecidos y un estricto control de calidad garantizan el cumplimiento de las tolerancias. Nuestro plazo de entrega de 3 a 7 días también permite verificaciones rápidas y la producción de lotes pequeños.

Resumen

El camino hacia la victoria con una precisión de ±0,01 mm es una maratón de búsqueda incansable de la perfección. Requiere maquinaria de última generación, procesos rigurosos, una vasta experiencia y un compromiso inquebrantable con la exactitud. Es fundamental tanto nuestra capacidad técnica como nuestro firme compromiso con la excelencia de sus productos.

JS Precision ofrece servicios de mecanizado CNC de alta precisión con una tolerancia de ±0,01 mm, siempre. Proporcionamos servicios de mecanizado CNC en línea de alta calidad con precios transparentes. Tanto si necesita un prototipo de lote pequeño como una producción en serie, nos encargamos de todo. Esperamos colaborar con usted en la creación del futuro de los productos de precisión.
