대형 부품 CNC 밀링 서비스: 얇은 벽 변형 문제 해결

대형 부품 CNC 밀링 서비스는 고급 제조의 핵심 기반입니다. 경량 제품에 대한 트렌드가 확산됨에 따라 대형 맞춤형 알루미늄 부품에 대한 수요가 크게 증가했습니다. 그러나 대형 부품 CNC 밀링 가공 시 얇은 벽면의 변형은 부품 불량, 프로젝트 지연 및 예산 초과를 초래하는 주요 문제 중 하나입니다.

본 논문은 대형 박판 부품의 변형 원인을 분석하고, 전문적인 대형 부품 CNC 밀링 서비스가 공정, 장비 및 재료의 통합을 통해 이러한 문제를 어떻게 정밀한 이점으로 전환 할 수 있는지 보여줍니다. 올바른 파트너를 선택하는 것은 설계 의도를 실현하는 데 핵심적인 요소입니다.

핵심 답변 요약

핵심 요약

• 제어 가능한 변형:

단계별로 체계적으로 작업하면 대형 박판 부품의 가공 변형을 0.1mm 또는 그보다 더 정밀한 공차 범위 내에서 일관되게 제어할 수 있습니다.

• 처리 우선순위:

초기 DFM(제조 용이성 설계) 및 절삭 시뮬레이션을 통해 가공 단계 이전에 변형 위험의 절반 이상을 제거할 수 있습니다.

• 장비가 기본입니다:

대형 부품의 안정적인 CNC 밀링 가공은 높은 강성(예: 갠트리 구조)뿐만 아니라 열적으로도 안정적인 공작기계를 사용하지 않고는 불가능합니다.

• 파트너는 확장된 팀입니다.

JS Precision처럼 항공우주 분야 CNC 가공 경험이 있는 서비스 제공업체를 선택하면 기술적 위험을 즉시 낮추고 결과적으로 전체 비용을 절감할 수 있습니다.

이 가이드를 신뢰해야 하는 이유는 무엇일까요? JS Precision은 대형 CNC 밀링 서비스 분야에서 풍부한 경험을 보유하고 있습니다.

JS Precision은 10년 이상 대형 부품 CNC 밀링 서비스에 주력해 왔으며, 이를 통해 항공우주 및 고급 장비 제조업체 고객의 요구 사항에 대한 풍부한 경험과 깊은 이해를 축적해 왔습니다.

저희는 1만 개 이상의 복잡한 대형 박판 부품을 제작했으며, 고객 재구매율은 85% 이상입니다 . CNC 밀링 공정에 대한 저희의 전문 지식은 대규모 현장 경험과 지속적인 기술 혁신의 결합에서 비롯됩니다.

소재 측면에서 JS Precision은 항공우주 인증을 받은 공급업체에서 공급받은 사전 인장 처리된 알루미늄 시트만을 사용하여 소재 품질을 관리합니다. 각 소재 배치에는 전체 용융 보고서와 초음파 결함 검사 보고서가 함께 제공되므로 소재 자체의 결함으로 인한 변형 위험을 원천적으로 제거합니다 .

장비 구성 측면에서, 당사는 스트로크가 3미터가 넘는 대형 갠트리 밀링 머신을 다수 보유하고 있습니다. 이 공작기계는 120N/µm의 정적 강성을 갖추고 있으며, 완전 폐쇄 루프 방식의 격자 눈금자 피드백 시스템과 결합되어 ±0.005mm의 안정적인 위치 정밀도를 보장합니다.

당사의 기술 솔루션은 AS9100D 항공우주 품질 관리 시스템 표준을 엄격하게 준수하며, 모든 주요 작업은 NADCAP 인증을 획득했습니다(인증 번호: NADCAP-2025-TS-0012).

공정 개선 측면에서 JS Precision의 독자적인 " 7단계 순차 응력 완화 공정 "은 고객이 대형 박판 부품의 불량률을 30% 이상에서 2% 미만으로 획기적으로 낮출 수 있도록 지원했습니다.

두꺼운 박판 부품 가공에 어려움을 겪는 경우, 경험이 풍부한 파트너를 선택하면 시행착오로 인한 비용 낭비를 줄일 수 있습니다. JS Precision의 기술력을 직접 확인하고 싶으신가요? 지금 바로 부품 도면을 제출해 주시면, JS Precision 엔지니어링 팀에서 맞춤형 DFM(설계, 제조, 생산) 가능성 분석 보고서를 무료로 제공해 드립니다. 이를 통해 가공상의 위험을 사전에 예측하고 대비할 수 있습니다.

얇은 벽이 대형 부품 CNC 밀링 가공에서 변형되기 쉬운 이유는 무엇일까요?

CNC 밀링 가공 시, 크기가 크고 얇은 부품은 일반 부품에 비해 변형될 위험이 훨씬 높습니다. 이러한 문제는 특히 대형 부품 CNC 밀링 가공에서 두드러지게 나타납니다 . 본 문서에서는 부품 변형의 주요 원인을 물리적 변형 원인과 비용적 측면에서 살펴보겠습니다.

변형의 물리적 원인: 주요 3가지

1. 절삭력으로 인한 공구 변형:

공구 측면 날이 두께가 3mm 미만인 얇은 벽을 절삭할 경우, 100N을 초과할 수 있는 반경 방향 절삭력이 벽면에 작용하여 벽면을 밀어내고, 이로 인해 벽면이 탄성 변형되어 과절삭이나 공구에 의한 채터 마크가 발생할 수 있습니다. 특히 CNC 밀링 작업에서는 공작물 크기가 커질수록 이러한 현상이 더욱 두드러집니다.

2. 미묘한 잔여 스트레스 해소:

알루미늄 합금 블랭크의 압연 및 담금질로 인한 잔류 응력과 재료의 상당 부분을 제거함으로써 발생하는 불균형 상태가 결합되어 뒤틀림이 발생합니다. 절삭 공정 후 응력 해소 과정에서 변형이 2mm를 초과할 수 있으며, 이는 박판 가공 서비스 에서 주요 난제로 작용합니다.

3. 절단 시 발생하는 열로 인한 불균일한 국부적 팽창:

고속 절삭으로 발생하는 200°C 이상의 고온과 냉각수의 급속 냉각은 열응력을 유발하여 불균일한 수축과 치수 안정성 저하를 초래합니다. 이러한 열 변형은 대형 부품의 장시간 CNC 밀링 가공 과정에서 계속 누적됩니다.

정밀성 실패에서 비용 재앙으로

변형은 항공기 날개 리브 조립 중 직접적인 물리적 간섭, 위성 지지대의 강성 부족 또는 라디에이터의 기밀성 불량과 같은 문제를 야기할 수도 있습니다.

수만 달러에 달하는 고가의 알루미늄 부품을 단지 변형 때문에 폐기하는 것은 당연히 재료 손실을 의미할 뿐만 아니라, 프로젝트가 몇 주씩 지연되고 설계 변경 비용이 가공 비용보다 몇 배나 더 많이 발생할 수 있습니다.

박막 가공 서비스는 어떻게 전략적으로 뒤틀림을 방지합니까?

박판 가공 서비스 중 변형 방지의 핵심은 "균일한 힘 분산, 단계적 압력 해제 및 정밀한 온도 제어"입니다. JS Precision은 지능형 프로그래밍과 전 공정 응력 관리를 통해 변형을 체계적으로 제어 합니다.

지능형 프로그래밍과 툴패스를 통해 전체를 조각으로 나누다

1. 적층 밀링 및 다축 연동:

축 방향 적층 절삭(예: 층당 절삭 깊이 0.5mm)과 5축 연동 측면 밀링을 함께 사용하면 국부적인 과열 및 응력 집중을 방지하는 연속적이고 균일한 절삭력을 생성할 수 있습니다. 이러한 프로그래밍 전략은 대형 부품 CNC 밀링 가공에서 얇은 벽면 공작물의 수율을 효과적으로 줄일 수 있습니다.

2. 매개변수의 과학적 조합:

제거 효율을 극대화하고 단일 지점 절삭력을 최소화하기 위해 "고속, 작은 절삭 깊이, 빠른 이송 속도" 전략(예: S12000, 절삭 깊이 0.3mm, 이송 속도 3000mm/min)을 실행하십시오.

두께가 다양한 맞춤형 대형 알루미늄 부품은 완전히 다른 공정 매개변수를 필요로 합니다. 다음은 JS Precision에서 수천 건의 실제 테스트를 통해 검증한 표준 매개변수 표입니다.

전체 공정 스트레스 엔지니어링 관리

1. 재료 전처리는 핵심 요소입니다.

진동 시효 처리 또는 T74/T7351 조건 하에서 처리된 사전 인장 알루미늄 판의 사용에 초점을 맞추는 것이 필요하며, 이는 내부 초기 응력의 근원을 60% 이상 줄이는 데 도움이 될 수 있습니다.

2. "단계별" 가공 방식

여기서 저자는 사용된 공정에 대한 세부 정보를 제공했으며, (3mm 여유) 황삭 응력 완화(자연 또는 인공 시효) (0.8mm 여유) 반정삭 최종정삭의 공정을 따르면서 각 단계에서 응력을 점진적으로 완화했습니다 .

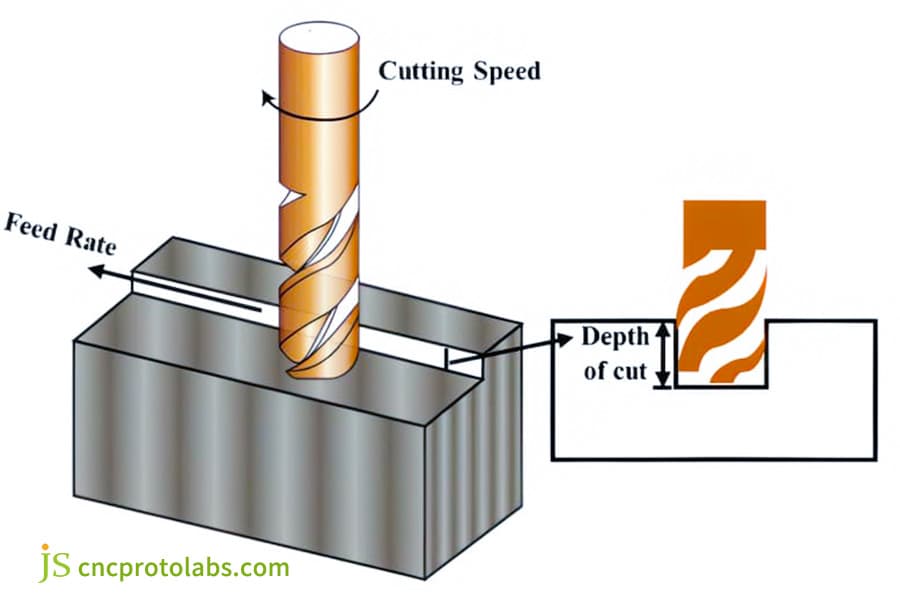

그림 1. 공작물 스트레스를 줄이려면 낮은 이송 속도, 더 작은 절삭 깊이, 그리고 더 큰 경사각을 가진 날카로운 공구를 사용하십시오.

CNC 밀링 머신의 안정성을 위해 반드시 필요한 부품은 무엇입니까?

CNC 밀링 머신의 각 부품이 수행할 수 있는 작업 능력은 대형 CNC 밀링 서비스, 특히 대형 박판 부품 제조 시 정밀도의 상한선을 결정하는 핵심 요소입니다. 따라서 공작기계의 강성, 열 안정성 및 구동 정밀도는 모두 필수적인 요소입니다.

최고의 강성, 열 안정성 및 기하학적 정확도

1. 공작기계의 강성이 상한선을 결정합니다.

대형 갠트리 밀링 머신의 일체형 광물 주조 또는 주철 베드는 절삭 진동을 효과적으로 감쇠하고 채터링을 방지하기 위해 100 N/m( ISO 230-2 표준 ) 이상의 정적 강성을 요구합니다. JS Precision의 갠트리 밀링 머신은 업계 표준을 훨씬 뛰어넘는 120 N/m의 정적 강성을 제공합니다.

2. 열 안정성은 일관성을 보장합니다:

201°C의 항온 작업장, 스핀들 및 리드스크류 액체 냉각 시스템, 그리고 열 대칭 설계 덕분에 열 오차를 장기간 0.01mm 미만으로 유지할 수 있습니다. 이는 대형 부품의 CNC 밀링에서 높은 정밀도를 구현하는 기반이 됩니다.

고정밀 구동 및 실시간 피드백

1. 고성능 전동 스핀들: 진동이 적고 동적 응답성이 뛰어난 전동 스핀들(최대 100Nm 토크)을 탑재하여 낮은 절삭력 조건에서도 부드러운 작동을 보장합니다.

2. 완전 폐루프 위치 제어: 선형 엔코더를 장착하여 완전 폐루프 피드백을 구현함으로써, 시스템은 리드 스크류의 열팽창 및 백래시를 보정하여 0.005mm의 위치 정밀도를 보장합니다.

고강성 공작기계가 가공 안정성을 어떻게 향상시키는지 알고 싶으신가요? 지금 JS Precision에서 제공하는 CNC 밀링 머신 구성 부품 목록을 확인하여 대형 갠트리 밀링 머신의 상세 사양을 살펴보세요.

맞춤형 대형 알루미늄 부품 제작에 알루미늄이 최고의 선택인 이유는 무엇일까요?

맞춤형 대형 알루미늄 부품은 경량의 고급 장비에 이상적인 선택으로 여겨집니다. 알루미늄 합금의 고유한 소재 특성과 가공상의 이점 덕분에 대형 부품 CNC 밀링 서비스 분야에서 최고의 선택으로 자리매김했습니다.

알루미늄 합금: 경량성, 가공성 및 성능

강철 및 티타늄 합금과 비교했을 때, 알루미늄 합금(예: 7075-T6)은 더 우수한 비강도를 제공하므로 경량화를 달성하는 데 있어 주요 선택지가 됩니다.

뛰어난 가공성 덕분에 재료 제거율이 높아지고 가공 응력이 줄어듭니다. 다양한 등급의 알루미늄 합금은 각각의 사용 시나리오에서 큰 차이를 보입니다.

• 6061-T651은 일반 구조 부품 제조에 이상적입니다.
• 7075-T7351 은 높은 강도, 높은 인성 및 응력 부식 저항성을 요구하는 항공우주 분야 중요 부품 에 사용되는 합금 등급입니다.
• 5083은 해양 공학 분야와 같이 내식성이 요구되는 곳에서 주로 사용됩니다.

기초 단계에서의 품질 관리

항공우주 등급의 사전 인장된 판금 재료를 사용하고, 용융 배치 보고서가 완비된 공급업체로부터 공급받아야 한다는 점을 강력히 강조함으로써 안정적인 재료 특성을 얻을 수 있습니다.

최고 수준의 서비스 제공업체는 납품받는 자재에 대해 초음파 검사를 비롯한 다양한 검사를 실시하여 내부 결함이 없는지 확인합니다. 이는 맞춤형 대형 알루미늄 부품 의 신뢰성을 보장하는 첫 번째 단계입니다.

맞춤형 대형 알루미늄 부품에 가장 적합한 등급을 선택하고 싶으신가요? JS Precision에 문의하세요. 저희 소재 엔지니어들이 무료로 소재 선택에 대한 조언을 제공해 드립니다.

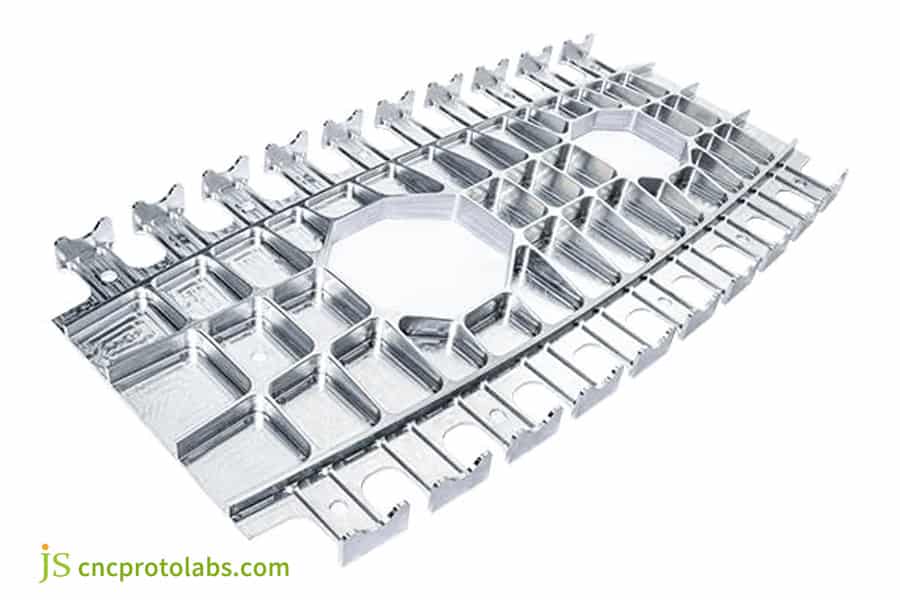

그림 2. 복잡한 형상과 중앙에 원형 구멍이 있는 은색의 얇은 알루미늄 벽 부품.

항공우주 분야 CNC 가공은 어떻게 정밀도의 한계를 뛰어넘는가?

항공우주 CNC 가공은 업계 정밀도의 정점이며, 그 가공 표준과 공정은 대형 부품 CNC 밀링 서비스의 기준점으로 사용됩니다.

고도의 요구 사항을 충족하는 항공우주 코드 구성 요소

항공기 격벽(두께 1.5mm, 단면 형상 0.2mm 요구 사항)이나 위성 안테나 지지대(박막 메쉬 구조)를 예로 들면, 이러한 부품들은 최고의 강성, 치수 안정성 및 신뢰성을 요구하는 동시에 매우 가벼워야 합니다. 이러한 부품의 제조는 박판 가공 서비스의 시험대라고 할 수 있습니다.

더 나은 엔지니어링 솔루션을 위한 협업

전문 서비스 제공업체는 초기 단계부터 참여하여 DFM(제조를 위한 설계) 컨설팅(예: 필렛 반경 단순화 및 공정 보강 리브 추가)을 제공하고, 절삭력 및 변형 시뮬레이션 소프트웨어를 활용하여 위험을 예측하며, 최종적으로 레이저 트래커 또는 CMM을 사용하여 전체 영역을 검사합니다.

JS Precision의 항공우주 CNC 가공 팀은 0.05mm 이내의 정밀도로 500개 이상의 박판 위성 및 항공기 부품을 성공적으로 가공했습니다.

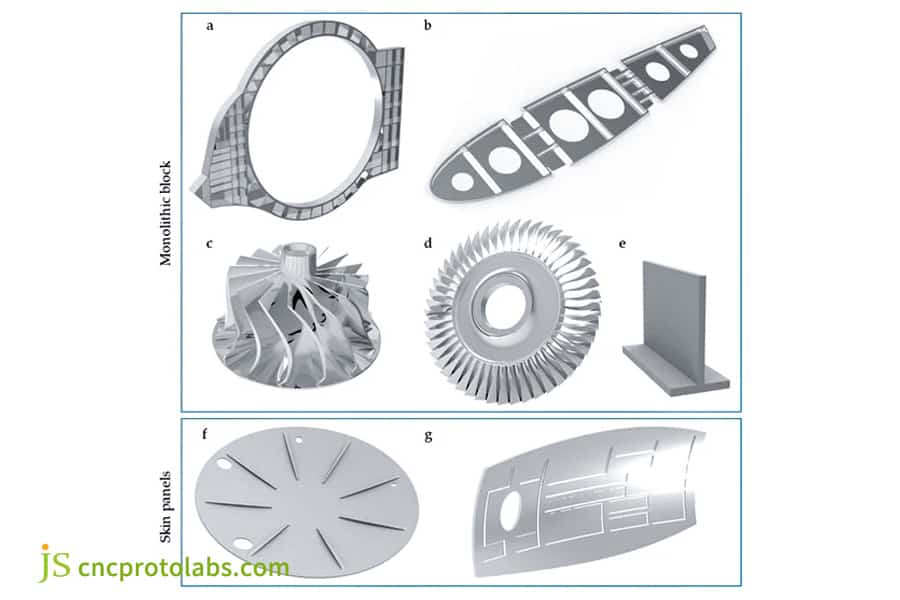

그림 3. CNC로 가공된 얇은 벽의 항공우주 부품

대형 부품 CNC 밀링 파트너를 선택할 때 무엇을 고려해야 할까요?

대형 부품 CNC 밀링 작업을 도와줄 파트너를 찾을 때, 가격뿐만 아니라 기술력과 서비스 역량 또한 중요한 고려 사항입니다. JS Precision은 신뢰할 수 있는 서비스 제공업체를 선택하는 데 도움이 되도록 다섯 가지 핵심 평가 기준을 제시합니다 .

기술 역량 평가를 위한 5가지 질문 목록

• 유사한 복잡한 박판 부품에 대한 성공 사례 포트폴리오와 측정된 변형 데이터(예: CMM 보고서)를 제공해 주실 수 있습니까?
• 귀사의 대형 갠트리 밀링 머신 의 사양(스트로크, 강성) 및 정확도(위치/반복성)는 무엇입니까?
• 공정 시뮬레이션 기능을 갖추고 있습니까? 원자재 공급은 어떻게 관리하며, 열처리 협력업체는 어디입니까?
• 귀사는 AS9100/NADCAP과 같은 항공우주 관련 인증을 보유하고 있습니까?
• 설계 단계에서 DFM 최적화에 대한 지침을 제공해 주실 수 있습니까?

전반적인 가치 평가

품질 관리 시스템과 테스트 장비(레이저 간섭계, 좌표 측정기)에 대한 검토가 필수적입니다. 설계 단계에서 효과적인 DFM 최적화 제안을 제시 할 수 있는 엔지니어링 팀의 역량을 평가하는 것은 서비스 비용을 훨씬 뛰어넘는 후속 비용을 절감하는 데 도움이 될 수 있습니다.

자격을 갖춘 대형 CNC 밀링 서비스 공급업체를 신속하게 선별하고 싶으신가요? 지금 JS Precision의 공급업체 평가 체크리스트를 다운로드하여 각 항목을 확인하고 문제점을 예방하세요.

사례 연구: 0.8미터 위성 프레임 문제를 극복하고 평탄도를 1.2mm에서 0.15mm로 향상

도전

항공우주 분야 고객사는 전체 벽 두께 2.5mm , 내부 벌집형 보강재, 재질 7075-T7351을 갖춘 800mm x 600mm 크기의 알루미늄 합금 위성 프레임을 가공해야 했습니다. 요구되는 평탄도는 0.2mm였습니다.

첫 번째 가공 작업 후 프레임의 전체적인 평탄도가 허용 오차를 1.2mm 벗어났고, 부분적인 뒤틀림도 발생했습니다. 이러한 수리 작업은 조립 요건을 충족하지 못했고 , 결과적으로 고객은 프로젝트 기간 손실의 위험에 처하게 되었습니다.

JS 정밀 솔루션

1. DFM 최적화 및 시뮬레이션:

Deform 소프트웨어를 사용하여 응력 분포를 예측한 결과, 중요하지 않은 영역에 8mm 크기의 임시 가공 돌출부 3개가 추가되었습니다. 유한 요소 해석을 통해 레이아웃이 최적화되었으며, 그 결과 조립에 지장을 주지 않으면 서 강성이 향상되었습니다.

시뮬레이션된 클램핑력을 이용하여 클램핑 변형을 0.03mm 이내로 제어할 수 있는 6점 위치 지정 방식을 선택합니다. 이 방법은 대형 CNC 밀링 가공에서 얇은 벽 부품의 가공 안정성을 향상시키는 것을 목표로 합니다.

2. 맞춤형 프로세스 패키지:

맞춤형 7단계 공정이 사용됩니다: 조삭, 인공 시효, 반삭, 2차 인공 시효, 최종 가공.

황삭 가공에서는 3mm의 여유를 두고 불필요한 재료의 80%를 제거한 후, 합금을 120℃에서 4시간 동안 시효 처리하여 내부 응력을 해소합니다. 준정삭 가공에서는 0.8mm의 교정 여유를 두고, 정삭 가공에서는 S12000 속도와 0.3mm 절삭 깊이를 사용하여 단계적으로 응력을 완화합니다. 이것이 JS Precision 박판 가공 서비스의 핵심 기술입니다.

3. 전용 도구 및 실시간 모니터링:

진공 흡착 및 다점식 유연 지지 장치를 제작했는데, 이 장치는 0.6MPa, 0.8MPa의 진공 압력과 변형 방지를 위한 4개의 조절 가능한 지지 블록을 포함했습니다.

공작기계에 내장된 프로브를 이용하여 각 단계의 5가지 주요 특징을 0.002mm의 정밀도 로 검사했습니다. 데이터는 실시간으로 제공되어 전체 가공 공정을 제어할 수 있었습니다.

결과:

최종 부품의 평탄도는 항상 0.15mm 이내로 유지되었으며, 무게는 설계 기준을 완벽하게 충족했습니다 . 레이저 트래커를 이용한 전체 크기 검사 및 승인 절차를 통과할 수 있었습니다.

고객사의 반복적인 금형 수정 및 조정과 비교했을 때, 리드 타임과 비용이 40% 이상 최적화되어 직접적으로 2만 달러 이상을 절감했으며 , 동시에 조립 위험도 감소했습니다.

귀사도 크고 얇은 벽으로 된 부품을 가공할 때 비슷한 어려움을 겪고 계십니까? 지금 부품 도면을 제출해 주시면 JS Precision 엔지니어링 팀이 위성 프레임 사례처럼 귀사에 맞는 맞춤형 솔루션을 제공해 드립니다.

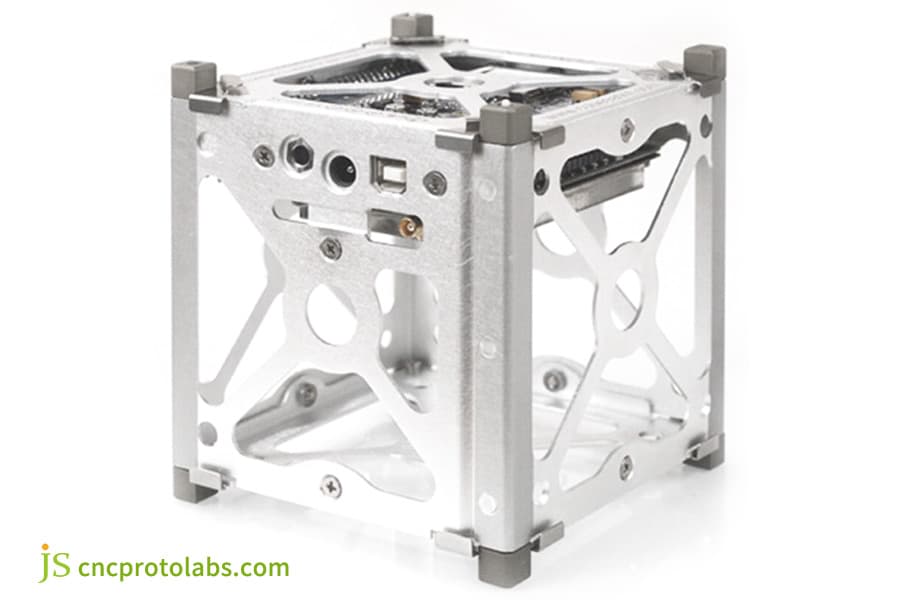

그림 4. CNC 밀링으로 가공한 위성 프레임

자주 묻는 질문

Q1: 대형 박판 부품 가공 시 달성할 수 있는 최소 벽 두께는 얼마입니까?

알루미늄 합금의 경우, 공정 최적화와 적절한 지원을 통해 일반적으로 0.8~1.0mm 두께까지 안정적인 벽 가공이 가능하며, 일부 세부적인 부분은 그보다 더 얇게 가공할 수도 있습니다.

Q2: 변형 제어는 일반적으로 비용과 납기를 얼마나 증가시키나요?

체계적인 공정 구현으로 인해 가공 시간이 약 20~30% 증가합니다. 그러나 불량품을 폐기하고 재작업하거나 나중에 수정하는 것과 비교하면 전체 비용과 시간을 크게 절감할 수 있습니다.

Q3: 어떤 크기의 부품을 가공할 수 있습니까?

JS Precision은 이동 거리가 2미터가 넘는 대형 갠트리 밀링 머신을 다수 보유하고 있어 최대 3000mm×1500mm×1000mm 크기 의 공작물을 가공할 수 있습니다.

Q4: 알루미늄 합금 외에 스테인리스강이나 티타늄 합금으로 만든 얇은 벽 부품도 가공할 수 있습니까?

물론입니다. 하지만 재료에 따라 접근 방식이 다릅니다. 티타늄 합금의 경우 열 응력을 방지하기 위해 낮은 절삭 속도를 사용하고, 스테인리스강의 경우 공구 마모와 가공 경화에 중점을 둡니다.

Q5: 가공 부품의 장기적인 치수 안정성을 어떻게 보장하십니까?

이는 재료 사전 안정화 처리, 가공 중 여러 차례의 응력 완화 시효 처리 , 그리고 최종 열처리(예: T6 템퍼링)를 통해 보장됩니다.

Q6: 제 설계에 제조상의 위험이 있을 경우, 사전에 검토해 주실 수 있나요?

바로 이것이 우리 회사의 핵심 가치입니다. 저희는 무료로 DFM(제조 용이성 설계) 분석 보고서를 제공하며, 생산 전에 최적의 방안에 대한 조언도 드립니다.

Q7: 이러한 공정은 소량 시험 생산(5~50개)에도 적합한가요?

모든 제품에 적용 가능합니다. 소량 생산은 일관성을 보장하기 위해 엄격한 공정이 필요합니다. 당사는 효율적이고 반복적인 생산을 위해 CAM 및 툴링을 최적화합니다.

Q8: 일반적인 리드 타임은 얼마나 되나요?

복잡하고 크며 얇은 벽으로 된 부품의 경우, 도면 작성부터 납품까지 일반적으로 3~6주가 소요되지만, 이는 공정의 복잡성과 현재 생산 일정에 따라 달라질 수 있습니다.

요약

두꺼운 박판 부품 가공 시 발생하는 변형을 극복하기 위해서는 정밀 프로그래밍, 고강성 장비, 재료 과학 및 품질 관리를 통합한 체계적인 엔지니어링 접근 방식이 필요합니다. 서비스 제공업체는 단순히 작업자일 뿐만 아니라 제조 원리를 이해하는 엔지니어이기도 해야 합니다.

JS Precision은 항공우주 CNC 가공 분야에서의 경험을 바탕으로 설계 협업부터 최종 검사까지 전 과정을 테스트할 수 있는 박막 가공 서비스 시스템을 개발하여 고객의 설계 도면을 완벽하게 구현할 수 있도록 지원합니다.

크고 복잡한 부품, 얇은 벽의 변형, 또는 높은 정밀도 요구 사항으로 어려움을 겪고 계시다면 지금 바로 저희에게 연락하십시오. 도면을 제출해 주시면 JS Precision 엔지니어링 팀이 맞춤형 타당성 분석 및 공정 계획을 제공해 드립니다. 저희의 전문적인 기술력으로 귀사의 과제를 신뢰할 수 있는 제품으로 전환해 드리겠습니다.
