So senken Sie die Produktionskosten um 20 % mit Design-Services für Kunststoffspritzguss

Designservice für Kunststoffspritzgussformen ist ein strukturierter Konstruktionsprozess, der die Kosten pro Teil durch eine DFM-Optimierung der Wandstärke, der Angusssysteme, der konformen Kühlung und der Auswahl des Formstahls im Vorfeld um 20 % oder mehr minimiert, ohne die Materialqualität zu beeinträchtigen oder die Festigkeit des Teils zu verringern.

Mit dieser Methode wird die Zykluszeit um 15–30 % verkürzt, die Ausschussrate um 10–15 % gesenkt und sekundäre Arbeitsgänge entfallen vollständig . Dies bedeutet eine sofortige Kostenersparnis bereits beim ersten Produktionslauf. Außerdem sehen Sie eine Darstellung von sieben verschiedenen Einsparmethoden, die durch die Erfahrung erfahrener Formenbauingenieure von JS Precision verifiziert wurden.

Kostensenkungspfad und technische Parameter für den DFM-Spritzgussservice – Übersicht

DFM-Strategie	Wichtige technische Maßnahme	Zyklus- und Materialeinsparungen	Kostensenkung
Wandstärken- und Rippenoptimierung	Entfernen Sie dicke Abschnitte und Rippen bei 40–60 % der Hauptwand	Abkühlzeit um 20–30 % verkürzt	6 %–8 %
Neugestaltung von Läufer und Tor	Wechseln Sie zu Heißkanal oder Punktanschnitt , optimieren Sie die Füllbalance	Materialverschwendung um 12–15 % reduziert	4 %–6 %
Vereinfachung von Unterschnitt und Schieber	Verwenden Sie Lifter oder Split-Line-Optimierung, um komplexe Schiebemechanismen zu reduzieren	Kosten für die Formenherstellung um 15–25 % gesenkt	3 %–5 %
Konforme Kühlanwendung	3D-gedruckte Kühlkanäle , Abweichung der Formoberflächentemperatur ≤ ±2 °C	Gesamtzykluszeit um 18 % reduziert	5 %–7 %t

Wichtige Erkenntnisse

• Durch die Optimierung von Wandstärken und Rippenstrukturen durch frühzeitiges DFM (Design for Manufacturability) kann die Abkühlphase, die typischerweise über 60 % des Spritzgießzyklus ausmacht, deutlich verkürzt werden .
• Mithilfe der Mold-Flow-Analyse zur genauen Vorhersage von Bindenähten und Verformungen lassen sich sekundäre Kosten für Formmodifikationen vermeiden, die andernfalls Hunderttausende US-Dollar betragen könnten.
• Die Optimierung der Formstruktur zur Minimierung komplexer seitlicher Kernzüge und Schiebermechanismen führt zu einer direkten Reduzierung Kosten für die Formenherstellung und verbessert die Produktionsautomatisierung.
• Durch die Zusammenarbeit mit JS Precision für eine individuelle DFM-Bewertung können Sie bereits in der vorläufigen Projektplanungsphase den optimalen Gesamtbeschaffungspreis für die Einheit festlegen.

Warum sollten Sie dem Spritzguss-Designservice von JS Precision vertrauen, um die Kosten um 20 % zu senken?

Den Best Practices der Branche zufolge besteht die wichtigste Möglichkeit zur Senkung der Spritzgusskosten nicht darin, die Lasten von den Zulieferern zu tragen , sondern darin, Abfälle im Produktionsprozess in der Entwurfsphase zu reduzieren . Beispielsweise umfasste der ursprüngliche Entwurf eines Kunden für ein Automobil-Sensorgehäuseprojekt sechs seitliche Kernzüge auf einer Seite, eine unregelmäßige Wandstärke (2,0 mm – 4,5 mm) und eine übermäßig teure Form. Und eine ungleichmäßige Kühlung führte zu einem Verzug von 0,45 mm. Die durchschnittliche Zykluszeit betrug fast 53 Sekunden und die Produktionskosten des Kunden lagen weit über dem Budget .

Dank der DFM-gesteuerten Strukturänderungen haben wir die Anzahl der Seitenschieber von sechs auf zwei reduziert, die Wandstärke von 2,2 mm gleichmäßig verteilt, sich kreuzende Rippen von 1,2 mm eingebaut und so durch 3D-Druck einen konformen Kühlkreislauf geschaffen . Letztendlich sanken die Herstellungskosten im Vergleich zum alten Design um 22 %, die Zykluszeit wurde auf 34 Sekunden verkürzt und die gesamten Produktstückkosten wurden auf 21,8 % gesenkt.

Der ISO 9001:2015 Der Standard besagt wörtlich, dass die Organisation ein Qualitätsmanagementsystem erstellen, in die Praxis umsetzen, bewahren und regelmäßig verbessern soll, um die Anforderungen der Kunden und Vorschriften für die Produkt- und Servicekonsistenz zu erfüllen.

Um die Regeln dieser speziellen Norm ausnahmslos einzuhalten, arbeitet JS Precision bei der Konstruktion von Kunststoffspritzgussformen als Mindestanforderung mit einem vollständig geschlossenen Qualitätskontrollsystem .

Möchten Sie wissen, wie Sie durch DFM-Optimierung 20 % Ihrer Produktionskosten einsparen können? Laden Sie das JS Precision Injection Moulding Cost Reduction White Paper herunter, um auf Kostenberechnungsformeln und detaillierte Erläuterungen zu sieben wichtigen Kostensenkungsstrategien zuzugreifen.

Wie können die Spritzgusskosten durch Wandstärken- und Rippenoptimierung gesenkt werden?

Durch die Optimierung der Wandstärke und das Verstärkungsrippendesign kann die Abkühlzeit, die mehr als 60 % des Spritzgießzyklus ausmacht, direkt verkürzt werden Spritzgusskosten von der Quelle.

Der physikalische Zusammenhang zwischen Abkühlzeit und Wandstärke

Die Abkühlzeit ist umgekehrt proportional zur Quadratwurzel der Wandstärke: t ∝ h² . Durch die Verringerung der Wandstärke von 4,0 mm auf 2,0 mm kann die Abkühlzeit um 75 % verkürzt werden. Mit anderen Worten: Eine Halbierung der Wandstärke führt zu einem Viertel der Kühlzeit.

• Standards zur Wandstärkenkontrolle: JS Precision verlangt, dass die Hauptwandstärke während der Kunststoffteilkonstruktion für die Fertigungsprüfung gleichmäßig zwischen 1,5 mm und 3,0 mm liegt und das Übergangsverhältnis zwischen benachbarten Wandstärken weniger als 3:1 beträgt.
• Rippendesign zur Beseitigung von Einfallstellen: Die Dicke an der Unterseite der Rippe sollte nicht mehr als 40–60 % der Hauptwandstärke betragen, um Einfallstellen auf der Oberfläche vollständig zu beseitigen. Um Spannungskonzentrationen zu vermeiden, haben wir an der Wurzelspitze einen Radius von R = 0,5 t .
• Kostensenkende Effekte: Gleichzeitig reduziert eine Wandstärkenoptimierung den Einsatz von Rohstoffen und die Bearbeitungszeit der Maschine, was die Gesamtkosten des Spritzgusses senkt.

Bei der praktischen Anwendung der Konstruktionsdienstleistungen für Kunststoffspritzgussformen haben wir festgestellt, dass viele Kunden sich zu sehr auf eine Erhöhung der Wandstärke verlassen, um die Festigkeit zu erhöhen, was wiederum zu einer Verdoppelung der Abkühlzeit führt . Durch die geplante Platzierung der Rippen an den richtigen Stellen können die Steifigkeitsanforderungen erfüllt werden, ohne dass die Wand dicker werden muss.

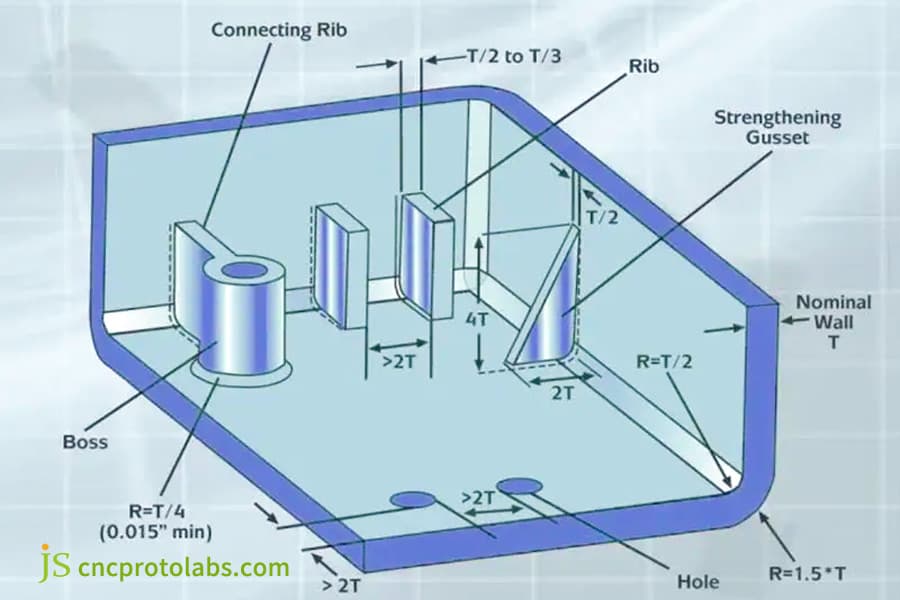

Abbildung 1: Konstruktionsdiagramm der Spritzgussform mit Nennwandstärke, Rippenabmessungen und Nabenspezifikationen für die Herstellung.

Wie beseitigt der Spritzguss-Flow-Analyse-Service Verzug und Einfallstellen?

JS Precisions Fließanalyse beim Spritzgießen Lokalisiert und korrigiert Probleme wie Verzug und Einfallstellen vor Produktionsbeginn.

Fehlererkennung durch numerische Simulation

Der DFM-Spritzgussservice von JS Precision nutzt die Formflussanalyse, um die Temperatur der Schmelzfront, die Scherrate und die volumetrische Schrumpfung genau zu berechnen, sodass ungleichmäßige Füllung und Lufteinschlüsse frühzeitig erkannt werden.

1. Optimierung der Anschnittposition: Die Anschnittpositionierung sollte in dickwandigen Bereichen erfolgen, um den Packungsdruck zu gewährleisten und Hohlräume zu vermeiden.
2. Anpassung des Nachdruckprofils: DFM-Optimierung von Kunststoffteilen wurde an stark schrumpfenden Materialien wie PA66 + 30 % GF durchgeführt, wobei der Haltedruck auf 85 MPa eingestellt war und die Verformung des Teils innerhalb von ± 0,1 mm gehalten wurde.
3. Steuerung der Schergeschwindigkeit: Die Schergeschwindigkeit ist auf 100.000 s⁻¹ begrenzt, damit das Material nicht thermisch abgebaut wird.

Kosteneinsparungen bei Formversuchen

Durch den Einsatz der Mold-Flow-Analyse werden zwei bis drei Gussversuche (T1-T2) und die damit verbundenen Änderungskosten vermieden, wodurch die Erfolgsquote beim ersten Versuch sehr hoch ist. Es fallen pro einmaliger Änderung etwa 2.500–8.000 Kosten an , und ein paar weitere Moldflow-Analysen machen sich im Hinblick auf die Kapitalrendite deutlich bezahlt.

Senden Sie 3D-CAD-Zeichnungen an JS Precision, um ein individuelles Angebot zu erhalten, das eine Formflussanalyse umfasst. Simulationsberichte werden innerhalb von 48 Stunden geliefert.

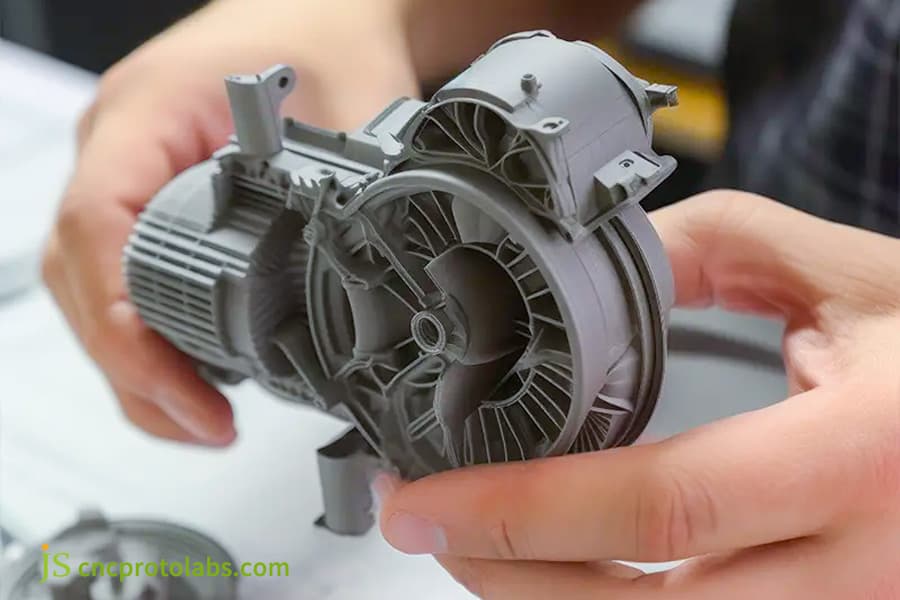

Abbildung 2: Komplexes Motorteil aus grauem Kunststoff, analysiert auf Spritzgussformfluss, um Verzug und Einfallstellen zu verhindern.

Welche Modifikationen der Formstruktur führen zu sofortigen Kostensenkungen beim kundenspezifischen Spritzguss?

Durch die Vereinfachung der geometrischen Struktur des Produkts und die Reduzierung komplexer seitlicher Kernziehmechanismen können individuelle Anforderungen erzielt werden Reduzierung der Spritzgusskosten Dadurch werden die Formbearbeitungszeit und die Wartungskosten nach der Produktion erheblich reduziert .

Kosteneinsparung durch Formenbearbeitung

• Zwei-Platten-Form vs. Schieber-Form: Die Form mit vier seitlich wirkenden Schiebern ist 40–60 % teurer als eine Standard-Zwei-Platten-Form, hauptsächlich aufgrund des höheren Zeitaufwands für die CNC-Bearbeitung und EDM-Bearbeitung.
• Kosten pro Schieber: Jeder hydraulische seitlich wirkende Mechanismus erhöht die Formkosten um 1.800–4.500.

Technische Optimierung zur Beseitigung von Hinterschneidungen

Mithilfe unseres kundenspezifischen Spritzguss-Designservices wandelt JS Precision seitliche Hinterschnitte in Merkmale um, die durch die folgenden Ansätze direkt an der Trennlinie freigesetzt werden:

• Ausrichtungsanpassung des Schnappverschlusses: Ändern der Richtung des Schnappverschlusses, sodass er entlang der Formöffnungsrichtung geformt wird.
• Prozessöffnung für Durchgangsloch-Selbstverriegelung: Erzeugt eine Prozessöffnung unter dem Schnappverschluss, um ein direktes Formen mit einer Stahl-zu-Stahl-Absperrung zwischen der beweglichen und der festen Formhälfte zu erreichen.
• Erhöhter Formschrägewinkel: Durch Hinzufügen eines Formschrägewinkels von 1,5°–2,0° wird ein erzwungener Auswurf erreicht.

Reduzierung der Wartungskosten

Durch die Vereinfachung der Struktur können die Spritzgusskosten gesenkt und Produktionsausfälle und Ausfallzeiten reduziert werden. Durch die Reduzierung eines Schiebers werden die jährlichen Wartungskosten um etwa 1.200 US-Dollar gesenkt.

Wir sehen häufig, dass Kunden die Schiebemechanismen in unseren Systemen überkomplizieren DFM-Spritzgussservice Durch die Konstruktion mit funktionellen Einschränkungen als Haupteinschränkung ist es jedoch ganz normal, durch die intelligente Gestaltung einfacher hohler Durchgangslöcher interne Hinterschnitte ohne Gleitelemente zu erzeugen .

Wie minimieren Heißkanalsysteme und Tordesigns den Rohstoffabfall?

Durch den Einsatz von Heißkanal- und Point-Gate-Systemen wird Kaltkanalabfall vermieden, wodurch über 15 % der Rohstoffbeschaffungskosten für teure technische Kunststoffe eingespart werden .

Vergleich zwischen Kaltläufer und Heißläufer

Parameter	Kalter Läufer	Heißkanal
Materialverschwendung pro Schuss	20–40 % des Gesamtgewichts	< 2 % (nur Anguss)
Geeignet für teure Harze	Hohe Abfallkosten	Minimaler Abfall
Amortisationszeit (PEEK)	—	3–6 Monate
Wartungskomplexität	Niedrig	Mäßig

Berechnung der Amortisationszeit

Amortisationszeit = (Heißkanalprämie) ÷ (Jährliche Materialeinsparungen)

Bei teuren technischen Kunststoffen wie PEEK und PPS hat der Abfallanteil einen großen Einfluss auf die Kosten eines Artikels. JS Precision berücksichtigt nicht nur den Kunden durch seinen Designservice für Kunststoffspritzgussformen die Möglichkeit von Heißkanalsystemen mit Nadelverschluss und Punktanschnitt , sondern berücksichtigt auch den ROI und gibt Empfehlungen. Diese Systeme halten die Schmelze während der gesamten Prozessdauer im erhitzten Zustand und ermöglichen eine abfallfreie Formung.

• Materialeinsparungen: Eine sofortige Senkung der Materialkosten um 15–20 %.
• Reduzierung der Zykluszeit: Da die Kaltkanäle nicht gekühlt und entfernt werden müssen, wird die Zykluszeit um bis zu 8 % bis 12 % verkürzt.
• Nachhaltige Kostensenkung: Erzielung einer nachhaltigen Kostensenkung beim Spritzgießen.

Es ist sehr wichtig, dass sich die Kostenkontrolle beim Spritzgießen nicht nur auf das Material selbst bezieht, sondern auch Elemente wie Abfallentsorgung und Nachbearbeitungsschritte umfasst . Heißkanalsysteme lösen beide Anliegen sofort.

Senden Sie Ihr geplantes Produktionsvolumen an JS Precision, um eine Heißkanal-ROI-Analyse und eine kostenlose Berechnung Ihrer Amortisationszeit zu erhalten.

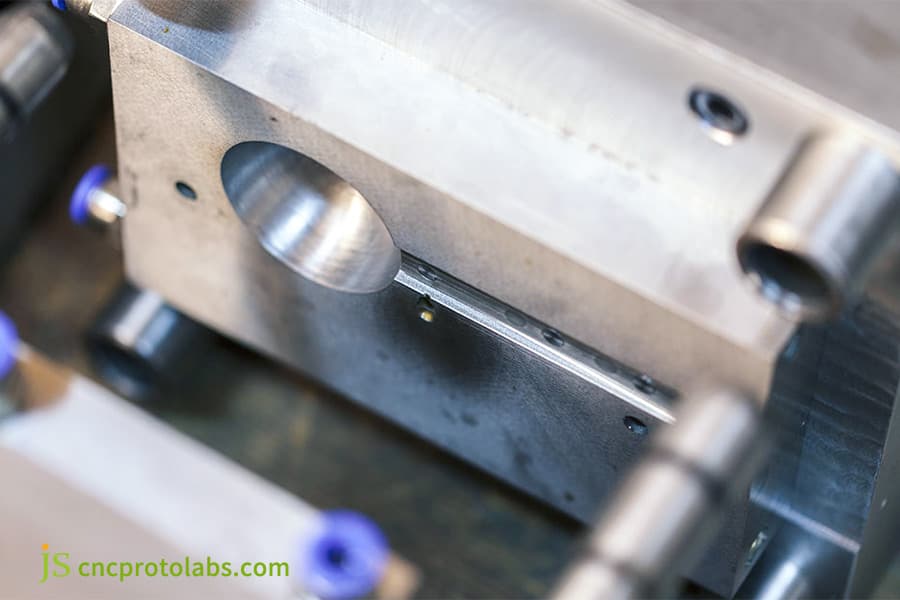

Abbildung 3: Präzisionsformkomponente aus Edelstahl mit Heißkanalsystem und Nadelverschluss zur Materialeinsparung.

Wie verkürzt die konforme Kühltechnologie die Zykluszeit beim Spritzgießen?

Durch die Implementierung konformer Kühlkanäle kann JS Precision diese reduzieren Zykluszeiten beim Spritzgießen um über 15 %.

Vergleich: Traditionelle Kanäle vs. konforme Kühlung

Parameter	Herkömmliche gebohrte Kanäle	Konforme Kühlung (SLM 3D-gedruckt).
Kanalform	Gerader, fester Durchmesser	Folgt der Hohlraumkontur
Abstand zur Hohlraumoberfläche	15–25 mm (ungleichmäßig)	Konstant 3,0–5,0 mm
Variation der Formoberflächentemperatur	±15°C	±2°C
Zykluszeit	45 s	28 s (-38 %)
Geometrische Toleranz des Teils	±0,05 mm	±0,01 mm

Die Physik der konformen Kühlung

Herkömmliche, auf Bohren basierende Kanäle sind eingeschränkt und eignen sich nicht für die Anpassung an komplizierte, unregelmäßige Oberflächen , was zu einem Wärmestau und einer mangelnden gleichmäßigen Kühlung innerhalb der Form führt.

Bei der DFM-Optimierung von Kunststoffteilen verwendet JS Precision 3D-gedruckte konforme Kühleinsätze aus Metall. Dadurch passt sich der Kühlkreislauf der Form des zu kühlenden Produkts an und hält dennoch einen Abstand von 3,0 mm bis 5,0 mm ein.

1. Temperaturkontrolle: Die Oberflächentemperatur eines Formeinsatzes weicht nie um ±2℃ vom Sollwert ab.
2. Reduzierung der Zykluszeit: Durch diese Methode wird die Zykluszeit beim Spritzgießen nahezu auf das gleiche Niveau um 15–25 % verkürzt .
3. Eliminierung von Verzug: Die thermische Spannung wird neutralisiert, sodass die geometrischen Toleranzen innerhalb von ±0,01 mm bleiben.

Als professioneller DFM-Spritzgusslieferant bietet JS Precision ein komplettes Set an Kundenspezifischer Spritzguss-Designservice um sicherzustellen, dass jeder Satz konformer Kühllösungen zu Ihrer spezifischen Teilegeometrie passen kann .

Wie können die Produktionskosten durch Materialauswahl und Toleranzlockerung gesenkt werden?

Durch die Auswahl geeigneter alternativer Rohstoffe und die Möglichkeit, unkritische Toleranzen zu lockern, kann die Komplexität der Formenherstellung und -bearbeitung minimiert werden , ohne dass Qualität oder Leistung beeinträchtigt werden .

Kostensenkung durch Toleranzrationalisierung

• Toleranzgrad vs. Kosten: Eine allgemeine Toleranz von ±0,05 mm ist eine zwingende Voraussetzung für die Formenbearbeitung.

ISO 20457:2018 legt fest, dass dieses Dokument die möglichen Fertigungstoleranzen für Kunststoffformteile festlegt.

Um diese Norm strikt einzuhalten, implementiert JS Precision die ISO 20457 TG6-Klasse (± 0,15 mm bis ± 0,20 mm) für nicht passende Oberflächen in seinem kundenspezifischen Spritzguss-Designservice, der nicht nur internationale Toleranzstandards erfüllt, sondern auch die Verarbeitungs- und Ausschusskosten um 10–15 % senkt.

• Nur kritische Bereiche werden präzise kontrolliert: Dichtungs- und Lagerflächen entsprechen den Präzisionsniveaus von ISO 20457 TG4, während nicht passende Oberflächen den TG6-Standards entsprechen.

Empfehlungen zur Materialsubstitution

Der kundenspezifische Spritzguss-Designservice von JS Precision umfasst eine Komponente zur Bewertung möglicher Materialsubstitutionen:

• Die Verwendung von mit TALC modifiziertem PP anstelle von PA66 führt zu Kosteneinsparungen von bis zu 25–35 % ohne Einbußen bei der Festigkeit.
• Bei undurchsichtigen Teilen kann ABS PC ersetzen und die Materialkosten mit einer Marge von 40 % senken.
• Für Nicht-Hochtemperaturanwendungen ist POM ein guter Ersatz für PEEK und führt zu einer Kosteneinsparung von etwa 60 %.

Zweifache Optimierungsvorteile

Durch die doppelte Optimierung werden die Spritzgusskosten von Grund auf gesenkt. Durch die Kombination von Toleranzentspannung und Materialersatz können die Gesamtkosten eines einzelnen Stücks um 15 bis 20 % gesenkt werden .

Wenn man darüber redet Design von Kunststoffteilen für die Fertigung Wir raten unseren Kunden stets dazu, Standardtoleranzklassen den Vorzug zu geben und Präzisionsarbeiten nur auf die wichtigsten Funktionsflächen anzuwenden.

Laden Sie Ihre Stückliste und Zeichnungen auf JS Precision hoch, um Möglichkeiten zur Toleranz- und Materialoptimierung zu bewerten und einen kostenlosen Vergleichsbericht zu alternativen Lösungen zu erhalten.

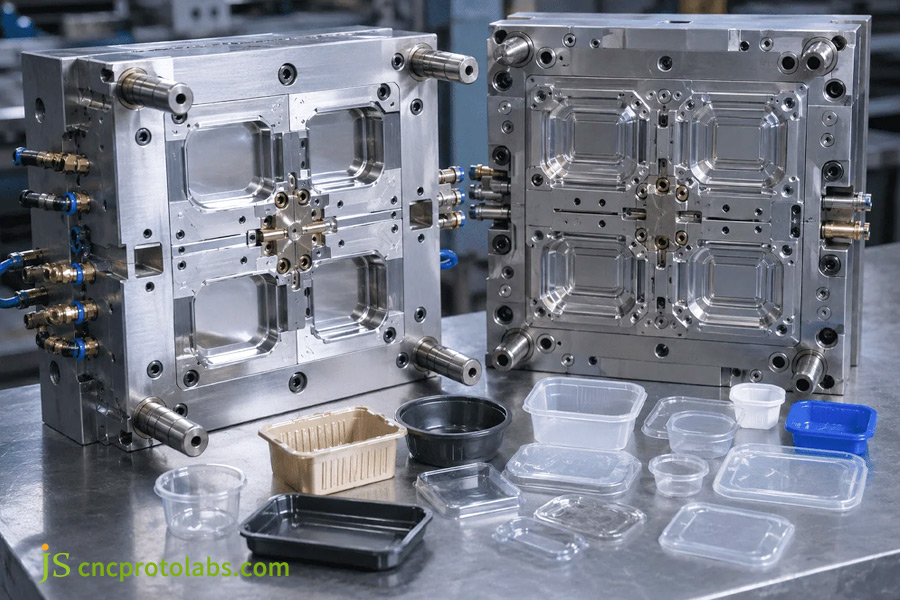

Abbildung 4: Präzisionsformen mit mehreren Kavitäten und verschiedenen Kunststoffbehältern für Kosteneffizienz.

Fallstudie zum kundenspezifischen Spritzgießen von JS Precision Automotive-Sensorgehäusen

Herausforderungen, mit denen der Kunde konfrontiert ist

Ein Automobilzulieferer aus Europa hatte ein ursprüngliches Formdesign mit sechs Kernschlitten an der Seite und einer sehr unterschiedlichen Hauptwandstärke (2,0–4,5 mm) , sodass die Formkosten zu hoch waren . Eine Verformung von 0,45 mm verursachte eine ungleichmäßige Kühlung (Toleranzanforderung ±0,1 mm) und eine lange Zykluszeit von 52 Sekunden führte zu erheblichen Mehrkosten.

JS-Präzisionslösung

• Design to be Mould-Friendly (DFM): Wir haben die Kunststoffunterschnitte entfernt und sie mit unserem Designservice für Kunststoffspritzgussformen durch das durchgehende Schnapploch ersetzt, um die Anzahl der Seitenschieber von sechs auf zwei zu reduzieren.
• Ausdünnung dicker Wände und Optimierung der Rippen: Bereiche mit 4,5 mm dicken Wänden wurden ausgehöhlt, die Hauptwandstärke auf 2,2 mm standardisiert und sich kreuzende Rippen von 1,2 mm hinzugefügt, um die strukturelle Integrität aufrechtzuerhalten.
• Formflussanalyse und Layout konformer Kühlkanäle: Führen Sie eine Spritzgussformflussanalyse durch, ändern Sie den Anguss in einen Mittelnadel-Heißanguss und führen Sie einen 3D-gedruckten konformen Wasserkanal in den Formkern ein.

Gelernte Lektionen

Beim ersten Versuch wurden klassische Kühlrohre und eine Beryllium-Kupfer-Legierung mit hoher Wärmeleitfähigkeit verwendet. Bei der Untersuchung wurde jedoch ein Verzug von -0,22 mm festgestellt (was nicht den Spezifikationen entsprach), und es war klar, dass die einzige Möglichkeit, hochdetaillierte Teile zu bearbeiten, eine Mischung aus Wandaushöhlung und konformer Kühlung war.

Endgültige Ergebnisse

Parameter	Vor DFM	Nach DFM
Anzahl der Schieberegler	6	2
Hauptwandstärke	2,0–4,5 mm	2,2 mm (einheitlich)
Zykluszeit	52 Sek	34 s (-34,6 %)
Verzug	0,45 mm	0,06 mm
Kosten für die Herstellung der Form	Grundlinie	-22 %
Kosten pro Teil	Grundlinie	-21,8 %

Diese Fallstudie zeigt deutlich, wie DFM beim Spritzgießen kostensparend ist: Die Spritzgießkosten können durch intelligente Änderungen zur Optimierung des Prozesses durch DFM um mehr als 20 % gesenkt werden, ohne dass die Produktfunktionalität beeinträchtigt wird.

Wenn Sie mit ähnlichen Engpässen konfrontiert sindteures Spritzgießen Projekte kontaktieren Sie JS Precision für eine ähnliche DFM-Bewertung und einen kostenlosen, maßgeschneiderten Kostensenkungsplan.

Warum sollten Sie JS Precision für die Konstruktion und Herstellung Ihrer Spritzgussform wählen?

Arbeiten Sie mit JS Precision zusammen, um einen reibungslosen Produktionsprozess für Ihre Kunststoffspritzgussprojekte zu gewährleisten, da wir mit kompletten End-to-End-Lösungen zur Unterstützung Ihrer Anforderungen ausgestattet sind.

Referenzen von JS Precision Plant

• Mehr als 15 Jahre Erfahrung: JS Precision verfügt über das Wissen im Präzisionsformenbau und ist ein Spritzgussexperte, der in dieser Zeit Aufträge an einen vielfältigen, weltweiten Kundenstamm geliefert hat.
• Ausrüstungsmöglichkeiten: In unserer Werkstatt verfügen wir über Präzisions-CNC, EDM SODICK und einen großen Bestand an automatisierten Spritzgussmaschinen in den Größen 80T bis 1200T.
• ISO-Zertifizierung: Qualitätsmanagementsystem gemäß ISO 9001:2015 , das das Unternehmen strikt befolgt und zu einem Cpk≥1,33 führt.

JS Precision Service-Verpflichtung

• 24-Stunden-DFM: Nach Erhalt der Zeichnungen ist Ihr DFM-Bericht ( einschließlich Formfluss ) innerhalb von 24 Stunden wieder verfügbar.
• Gesamtlösung: Wir kümmern uns um alle Aspekte Ihrer kundenspezifischen Injektion, egal ob Sie mit dem Projekt beginnen, Musterstücke ausprobieren oder die Produktion steigern.
• Kosten senken: Sichern Sie sich die optimalen Stückkosten und Lieferzyklen durch den erstklassigen DFM-Spritzgussservice.

Beim kundenspezifischen Spritzgussdesign-Service halten wir uns stets an den Grundsatz der technischen Priorisierung und lösen alle Herstellbarkeitsprobleme vor der Formherstellung . Dies ist die grundlegende Garantie für das Erreichen des Kostensenkungsziels von 20 %.

FAQs

F1: Wie senkt der Designservice für Kunststoffspritzgussformen die Kosten, ohne dass die Teilefestigkeit darunter leidet?

Durch das Ausschneiden dickwandiger Teile und die Herstellung von Rippen (mit einer Größe von 40–60 % der Wandstärke des Hauptteils) reduzieren wir den Materialbedarf um bis zu 20–30 % , bewahren die körperliche Festigkeit und beseitigen gleichzeitig Einfallstellen und innere Spannungen.

F2: Wie lange dauert eine Überprüfung des DFM-Spritzgussdesigns bei JS Precision?

Die Ingenieure von JS Precision können die DFM-Herstellbarkeits- und Angebotsprüfung kostenlos abschließen, nachdem sie in weniger als 24 Stunden ein 3D-CAD-Modell (STEP/IGES) und Materialanforderungen erhalten haben.

F3: Verursacht der Service für die Fließanalyse von Spritzgussformen zusätzliche Kosten für das Projekt?

Bei JS Precision ist die Strömungsanalyse der Form für personalisierte Aufträge ein wesentlicher Bestandteil des DFM-Arbeitspakets. Die Durchführung einer Simulation in der Entwurfsphase zur Verbesserung der Befüllung und Kühlung ist eine Investition, die Sie auf keine andere Weise erhalten können, und Sie müssen die Form nicht zwei- bis dreimal überarbeiten, was eigentlich sehr kostspielig ist.

F4: Lohnt sich die Investition in ein Heißkanalsystem für die Produktion kleiner Stückzahlen?

Angesichts der Materialqualität, die eingespritzt werden soll, kann ein Heißkanalsystem zu einer Materialkosteneinsparung von 15 bis 20 % führen. Dadurch kann der erhöhte Preis der Form innerhalb weniger Monate ausgeglichen werden. Laden Sie Ihre Konstruktionszeichnungen über unser Online-Angebotssystem hoch und unsere Spezialisten nennen Ihnen den ROI des Heißkanals.

F5: Wie erhalte ich ein Angebot für kundenspezifische Spritzgussdienstleistungen von JS Precision?

Senden Sie Ihre 3D- und 2D-Zeichnungen , Materialqualität, Anforderungen an die Oberflächenbeschaffenheit und geschätztes Jahresvolumen an JS Precision. Unsere Mitarbeiter werden Ihnen innerhalb von 24 Stunden eine Kostenaufstellung und Vorschläge zur Kostenreduzierung zukommen lassen.

F6: Können die Lockerung unkritischer Abmessungen die Spritzgusskosten wirklich senken?

Im Idealfall müssen Sie Ihre Anforderungen lediglich an die ISO 20457-Richtlinien (z. B. ±0,15 mm) für die Toleranz unkritischer Elemente anpassen. Sie erhalten eine höhere Bearbeitungspräzision der Formen und ein breiteres Spritzgussprozessfenster, wodurch Sie etwa 10–15 % der tatsächlichen Herstellungskosten einsparen können.

F7: Wie stellt JS Precision die Qualität und Lebensdauer kundenspezifischer Kunststoffteile sicher?

JS Precision folgt strikt den Qualitätsmanagementsystemen ISO 9001:2015. Wir arbeiten ausschließlich mit hochwertigen Werkzeugstählen und zur Validierung jeder Produktionscharge wird eine volldimensionale CMM-Inspektion eingesetzt.

F8: Warum ist die DFM-Optimierung im Frühstadium der wichtigste Faktor bei der Kostenkontrolle?

Ja, denn 80 % der Herstellungskosten für Spritzgussteile werden allein in der Designphase entschieden. Durch die DFM-Optimierung ist es möglich, die Probleme der Wandstärke und des Strukturdesigns vor der Herstellung der Form zu erkennen , was die beste Möglichkeit ist, die Zykluszeit und die Formkosten zu senken.

Zusammenfassung

Durch systematische DFM-Entwurfs- und Konstruktionsoptimierung, einschließlich gleichmäßiger Wandstärkenkontrolle, Formflussanalyse, struktureller Vereinfachung (Beseitigung von Hinterschneidungen), konformer Kühlung und rationaler Toleranzzuweisung, können Unternehmen eine Reduzierung der gesamten Spritzgussproduktionskosten um 20 % erreichen , ohne die Produktqualität zu beeinträchtigen . Bei der Kostensenkung geht es nicht darum, die Margen der Lieferanten zu schmälern, sondern um technologische Innovation und die Vermeidung von Verschwendung im Herstellungsprozess.

Sind Sie bereit, das Produktionsbudget für Ihr nächstes Spritzgussprojekt um 20 % zu kürzen? Lassen Sie nicht zu, dass ineffiziente Designs Ihre Gewinne schmälern. Kontaktieren Sie noch heute die technischen Experten von JS Precision – Laden Sie Ihre 3D-CAD-Dateien hoch um eine kostenlose DFM-Herstellbarkeitsbewertung und ein wettbewerbsfähiges Angebot für kundenspezifisches Spritzgießen zu erhalten. Unser Engineering-Team steht Ihnen rund um die Uhr für technischen Support zur Verfügung!
