CNC-Drehmaschine vs. CNC-Fräsen: Auswahl der richtigen Technologie für Ihre Fertigungsanforderungen

CNC-Drehmaschine dient als wesentliche Ausrüstung für die Bearbeitung rotierender Teile, während Fräsmaschinen hauptsächlich für die Bearbeitung von Prismen und komplex gekrümmten Oberflächen eingesetzt werden. Eine falsche Kombination dieser beiden Faktoren kann durchaus zu Präzisionsfehlern und höheren Kosten führen.

Bei der Wahl einer CNC-Drehmaschine oder eines Bearbeitungszentrums geht es bei der Auswahl der Fertigungsmethoden vor allem um die Abstimmung der geometrischen Merkmale des Teils mit der Kinematik der Maschine.

Ziel dieses Beitrags ist es, die Grundprinzipien dieser beiden Technologien zu analysieren und so zu zeigen, wie eine professionelle CNC-Dreh- und Fräs-Hybridstrategie Präzision und Kosten effektiv in Einklang bringen kann.

Kurzer Überblick über die Kernantworten

Kernfragen	Wichtige Antworten	Wert für Sie
Entscheiden Sie sich für Drehen oder Fräsen?	Die Teilegeometrie bestimmt: CNC-Drehmaschine für die kreisförmigen Teile, Fräsen für die Prismen, die komplexen Teile erfordern eine CNC-Dreh- und Fräsbearbeitung für Verbundwerkstoffe.	Vermeidung von Präzisionsverlusten und Kostenüberschreitungen aufgrund der Wahl falscher Prozesspfade.
Wann ist eine Vertikaldrehmaschine notwendig?	Für große Scheibenteile mit einem Durchmesser über 1000 mm und einem Gewicht über 5 Tonnen ist die Vertikaldrehmaschine die einzige Wahl.	Neben anderen Vorteilen wird die Bearbeitung großer Teile robuster und die Komplexität der Vorrichtungen kann verringert werden.
Kennen Sie die tatsächlichen Bearbeitungskosten	Neben den Arbeitskosten müssen auch die Kosten berücksichtigt werden Verschiedene versteckte Kosten wie z. B. Fehler beim Spannenwechsel, Prozessablauf, Qualitätsrisiken.	Der Wechsel zu professionellen CNC-Drehdiensten kann zu einer Gesamtkosteneinsparung von 30–40 % führen.
Wählen Sie einen zuverlässigen Lieferanten	Bewerten Sie die Situation aus vier Perspektiven: dem Umfang der technischen Leistungsfähigkeit, dem Qualitätssystem, der Pünktlichkeitslieferrate und der DFM-Reaktionsgeschwindigkeit.	Suchen Sie a CNC-Drehunternehmen Partner, der sich voll und ganz für den Wert einsetzt, den Sie verdienen.

Wichtige Erkenntnisse:

• Die Geometrie bestimmt den Herstellungsprozess: Zu drehende Teile werden normalerweise auf einer CNC-Drehmaschine hergestellt, Prismenteile werden mit einer Fräsmaschine bearbeitet und komplexe Teile erfordern die Kombination von CNC-Drehen und Fräsen.

• Der Grad der Genauigkeit hängt von den Maschinen ab: Drehmaschinen können Rundheiten von bis zu 0,003–0,010 mm erzeugen, während Fräsmaschinen Ebenheitstoleranzen von 0,005–0,020 mm/100 mm liefern können.

• Die Kosten sind nicht auf den Stückpreis beschränkt: Zu den versteckten Kosten zählen mehrere Spannfehler, Prozessabläufe und Qualitätsrisiken. Outsourcing CNC-Drehdienstleistungen kann die Kosten um 40 % senken .

• Lieferantenbewertung in 3 Dimensionen: Neben den unverzichtbaren technischen Fähigkeiten sind auch die Betriebssicherheit und das Qualitätssystem erforderlich.

Warum diesem Leitfaden vertrauen? Die hochentwickelte Erfahrung von JS Precision im Bereich CNC-Drehdienstleistungen

CNC-Drehen ist die Kerntechnologie von JS Precision, die wir seit mehr als 15 Jahren entwickeln. Unser Team hat mehr als 100.000 Präzisionsteile für über 200 High-End-Kunden weltweit in der Luft- und Raumfahrt-, Medizingeräte- und High-End-Automobilteileindustrie gedreht, gefräst und Verbundwerkstoffe bearbeitet.

Wir haben die Probleme von mehr als tausend Schwachstellen der Branche behoben, darunter Prozessauswahlfehler, unzureichende Präzision und zu hohe Kosten.

Unsere Werkzeugmaschinen umfassen CNC-Drehbearbeitung mit Durchmessern von 0,5 bis 480 mm sowie komplexe Oberflächenbearbeitung mittels Fünf-Achsen-Fräsen und ermöglichen uns so, verschiedene Prozesse für die Teile zu kombinieren, die sie benötigen.

Im Hinblick auf die Prozesskostenkontrolle nutzt JS Precision die Lieferkettenvorteile des Dongguan-Industrieclusters für Präzisionsfertigung, um die durchschnittlichen Kosten pro Stück für die CNC-Dreh- und Fräsbearbeitung von Verbundwerkstoffen um 35 % zu senken.

Ein typisches Beispiel: Nach unserer Prozessoptimierung ist die Fehlerquote der 17-4PH-Edelstahlteile eines Medizinkunden von 12 % auf unter 0,5 % gesunken (gemäß Medizinische Standards ISO 13485:2016 ).

Wir verfügen über ein komplettes Qualitätskontrollsystem mit einer hochpräzisen KMG-Koordinatenmessmaschine und einem Online-SPC-Steuerungssystem zur Gewährleistung stabiler Bearbeitungstoleranzen von ±0,005 mm . Jedem Stück liegen vollständige Erstmusterprüfberichte und Materialzertifikate bei.

Wir bei JS Precision beschäftigen uns schon seit langem hauptsächlich mit der DFM-Optimierung und helfen unseren Kunden, indem wir Genauigkeits- und Kostenrisiken in ihrem Prozessdesign erkennen und reduzieren, noch bevor sie zu Problemen werden.

Unser engagiertes Team ist rund um die Uhr im Einsatz, sodass wir die Anforderungen unserer Kunden an Prozessberatung und Zeichnungsanalyse innerhalb eines Tages erfüllen können. Unsere effizienten Musterlieferzyklen dauern immer 7–10 Tage und Großbestellungen 15–25 Tage. Als zentrales CNC-Drehunternehmen haben wir starke Beziehungen zu führenden Kunden auf der ganzen Welt aufgebaut.

Möchten Sie ein vorläufiges Verständnis unserer Auswahllogik erlangen und Kooperationsrisiken mindern? Laden Sie das kostenlose Whitepaper „CNC Machining Selection and Pitfall Vermeidungsleitfaden“ von JS Precision herunter, um schnell die wichtigsten Bewertungskriterien für CNC-Drehunternehmen zu verstehen. Es sind keine komplizierten Vorgänge erforderlich, sodass die Richtung der Zusammenarbeit leicht geklärt werden kann.

Was sind die wesentlichen mechanischen Unterschiede zwischen einer CNC-Drehmaschine und einer CNC-Fräse?

Der Hauptunterschied zwischen CNC-Drehmaschinen und CNC-Fräsmaschinen liegt in der kinematischen Konfiguration der Maschinen, die direkt die Prozessgrenzen und die Genauigkeitsleistung bestimmt. Dies ist auch der grundlegende technische Grund für das CNC-Drehen.

Grundprinzipien

• CNC-Drehmaschine: Das Werkstück rotiert, das Werkzeug steht still. Es wird zur Herstellung von Teilen wie Wellen und Hülsen verwendet, sodass die Rundheit bis zu 0,003–0,010 mm stabil sein kann.
• Fräsmaschine: Das Werkzeug dreht sich und das Werkstück steht still. Prismatische Teile wie Halterungen und Kästen sowie komplexe gekrümmte Oberflächen können durch Fräsen bearbeitet werden, wodurch eine Ebenheit von 0,005–0,020 mm/100 mm erreicht wird.

Welchen Einfluss haben die unterschiedlichen Schnittkräfte auf die Prozessgrenzen?

• Beim CNC-Drehen handelt es sich um einen kontinuierlichen Schneidprozess mit stabilen Schnittkräften, mit dem problemlos eine Oberflächengüte von Ra 0,8–3,2 μm erreicht werden kann. Im Gegensatz dazu handelt es sich beim Fräsen um einen intermittierenden Schneidvorgang. Daher sollte die Schnitttiefe kontrolliert werden, um Rattern zu vermeiden.
• Die Spindel einer CNC-Drehmaschine ist hauptsächlich für radiale Belastungen ausgelegt, während eine Fräsmaschine Belastungen aus mehreren Richtungen bewältigen muss, weshalb die gesamte Maschine und die Vorrichtung eine höhere Steifigkeit aufweisen müssen.

Ich habe noch Fragen zum Prozessabgleich zwischen CNC-Drehmaschine vs. CNC-Fräse ? Kontaktieren Sie jetzt einen engagierten Ingenieur, der Ihre Fragen kostenlos und individuell beantwortet und präzise Anpassungsvorschläge basierend auf der tatsächlichen Situation des Teils ohne umständliche Verfahren unterbreitet.

Abbildung 1: Ein schwarz-weißes Liniendiagramm vergleicht die Prinzipien des Drehens (Werkstück dreht sich, Werkzeug steht still) und des Fräsens (Werkzeug dreht sich, Werkstück steht still) und zeigt Spanbildung und Bewegung.

Wann sollten Sie eine vertikale Drehmaschine einer horizontalen Alternative vorziehen?

Die Wahl zwischen einer vertikalen Drehmaschine und einer horizontalen CNC-Drehmaschine wird hauptsächlich von der Größe, dem Gewicht und der Form des Teils bestimmt. Beide bieten einzigartige Eigenschaften, die nicht ersetzt werden können, wobei Ersteres die beste Wahl für große scheibenförmige Teile ist.

• Die unumgängliche Wahl für Teile mit großem Durchmesser

Die Vertikaldrehmaschine verfügt über einen horizontalen, lasttragenden Arbeitstisch und ist speziell für Scheiben-/Flanschteile mit Durchmessern > 1000 mm und Gewichten > 5 Tonnen konzipiert, was eine solide und präzise Bearbeitung gewährleistet.

• Spannvorteile und Schwerkraftunterstützung

Das zu bearbeitende Werkstück wird durch seine eigene Masse beschwert, wodurch Einstellkosten und Befestigungsfehler reduziert werden, während gleichzeitig das Be- und Entladen erleichtert wird, wodurch es sich sehr gut für die Einzelstück- und Kleinserienfertigung schwerer Teile eignet.

• Das unersetzliche Szenario der horizontalen CNC-Drehmaschine

Teile einer Welle mit einem Längen-Durchmesser-Verhältnis >4 benötigen eine horizontale Drehmaschine mit Reitstock, um Verformungen zu vermeiden. Automatische Zuführsysteme für Stangenmaterial sind nur mit horizontalen Strukturen kompatibel , daher eignet sich die Horizontaldrehmaschine für die Massenproduktion von Rotationskörpern mit kleinem bis mittlerem Durchmesser.

• Vergleich der Kernparameter zwischen Vertikaldrehmaschine und horizontale CNC-Drehmaschine

Parameter	Vertikaldrehmaschine	Horizontale CNC-Drehmaschine
Anwendbarer Teiledurchmesser	≥1000mm	≤800mm
Anwendbares Teilegewicht	≥5 Tonnen	≤2 Tonnen
Länge-zu-Durchmesser-Verhältnis	≤3	≥4
Spannkosten	Niedrig (Schwerkraftunterstützung)	Mittel (kundenspezifische Halterung erforderlich)
Be-/Entladeeffizienz	Hoch (schwere Teile)	Hoch (automatische Stangenzuführung)
Typische Bearbeitungsteile	Lagergehäuse für Windkraftanlagen, großer Flansch	Antriebswelle, Präzisionsstifte
Oberflächenrauheit	R1,6–3,2 μm	0,8–1,6 μm

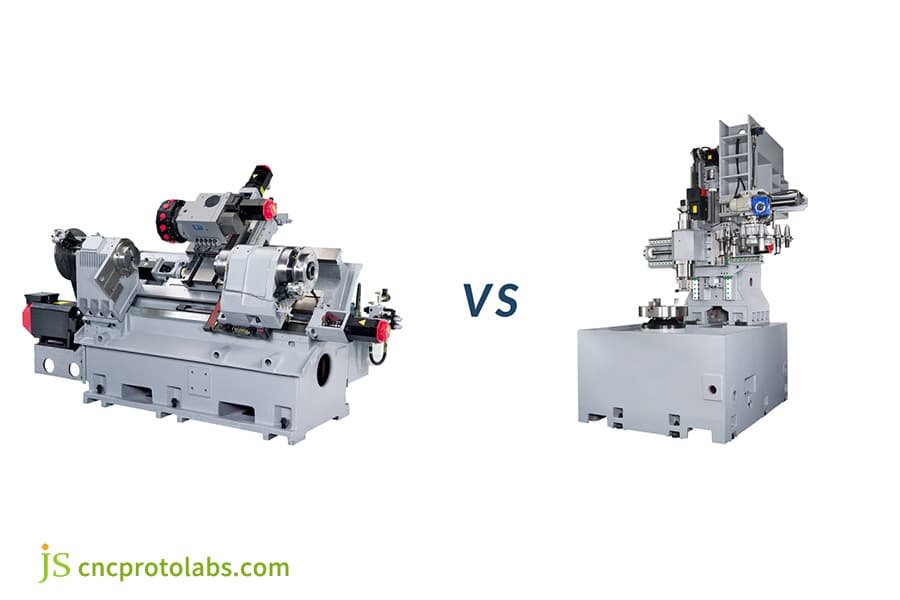

Abbildung 2: Ein visueller Vergleich einer horizontalen CNC-Drehmaschine (links) mit einem mehrachsigen vertikalen Bearbeitungszentrum (rechts), der ihre strukturellen Unterschiede hervorhebt.

CNC-Drehmaschine vs. CNC-Fräse: Wie bestimmt die Teilegeometrie die Wahl?

Die Entscheidung zwischen einer CNC-Drehmaschine oder einer CNC-Fräse hängt im Wesentlichen davon ab, ob die Form des Teils mit den Merkmalen der Ausrüstung in Einklang steht.

1. Auswahl rotierender Teile

Rotierende Teile wie Wellen und Stifte sollten in einer einzigen Aufspannung auf einer CNC-Drehmaschine bearbeitet werden, um die Standards für Durchmessertoleranzen, Rundheit und Koaxialität genau zu kontrollieren und einzuhalten.

2. Prozesspfad für prismatische Teile

Für prismatische Teile wie Halterungen und Kästen ist das Fräsen eine gute Wahl, da es die Anforderungen der komplexen Lochherstellung und Oberflächenbearbeitung perfekt erfüllt und außerdem die Genauigkeit der Lochpositionen gewährleistet.

3. Die ultimative Lösung für Verbundgeometrie

Wenn ein Teil sowohl rotierende Oberflächen als auch komplexe Ebenen-/Lochsysteme aufweist, kann die kombinierte CNC-Dreh- und Fräsbearbeitung dazu beitragen , Fehler in einer einzigen Aufspannung zu beseitigen und so den Prozessweg zu verkürzen.

Was sind die tatsächlichen Möglichkeiten des CNC-Drehens und -Fräsens?

CNC-Drehen und Fräsen haben jeweils sehr klar definierte Bearbeitungsgrenzen. Durch die Kenntnis der Größe und des erreichbaren Genauigkeitsgrades ist es möglich, den Prozess perfekt zu gestalten und so die größtmögliche Leistung aus einer CNC-Drehmaschine herauszuholen .

• Grenzen der Dimensionsbearbeitungsfähigkeit:

Mit der CNC-Drehmaschine können rotierende Teile mit Durchmessern von 0,5 bis 480 mm und Längen von 1 bis 450 mm gefertigt werden. Der Fräsbereich wird durch den Verfahrweg der Maschine bestimmt , die Fünf-Achsen-Bearbeitung ist in der Lage, komplexe gekrümmte Oberflächen zu bearbeiten.

• Erreichbare Genauigkeitsstufen:

Präzisionsdrehdurchmessertoleranzen von 0,003 mm sind möglich, die kompatibel sind mit ISO-286 2:2010-Standard. Ra0,4 m können durch den Einsatz von Spezialwerkzeugen erreicht werden. Die Präzisionsfräsebenheit beträgt 0,005–0,020 mm/100 mm, wobei die Fünf-Achsen-Bearbeitung die Genauigkeit weiter verbessert.

• Durchbruch bei der Bearbeitung von Verbundwerkstoffen:

Bearbeitungszentren für Verbundwerkstoffe, die mit einer Y-Achse und Elektrowerkzeugen ausgestattet sind, können Drehen, Fräsen und Bohren in einem Arbeitsgang durchführen . Das Fünf-Achsen-Fräsen ermöglicht die Herstellung komplexer gekrümmter Oberflächen durch einmaliges Formen, ohne dass mehrere Spannvorgänge erforderlich sind.

• Vergleich der Genauigkeitsfähigkeiten beim CNC-Drehen und Fräsen

Bearbeitungsprozess	Maßtoleranz	Geometrische Toleranz	Oberflächenrauheit Ra	Anwendbare Teileeigenschaften
Präzisionsdrehen	±0,003 mm	Rundheit 0,003 mm	≤0,4 μm	Rotierende Flächen, Gewinde, Außendurchmesser
Gewöhnliches Drehen	±0,010 mm	Rundheit 0,010 mm	0,8–3,2 μm	Gewöhnliche Schäfte, Hülsen
Präzisionsfräsen	±0,005 mm	Ebenheit 0,005 mm/100 mm	1,6μm	Komplexe Ebenen, präzise Lochsysteme
Gewöhnliches Mahlen	±0,020 mm	Ebenheit 0,020 mm/100 mm	3,2–6,3 μm	Halterungen, einfache Gehäuse
Kombinierte CNC-Dreh- und Fräsbearbeitung	±0,005 mm	Position 0,010 mm	1,6μm	Rotierende Flächen + Ebenen/Lochsysteme

Möchten Sie ein tieferes Verständnis der erreichbaren Teilegenauigkeit erlangen und die Verarbeitungsgrenzen Ihrer Ausrüstung ausschöpfen? Sehen Sie sich Testfälle zur Genauigkeit von CNC-Drehmaschinen an, um die Implementierungslösungen für unterschiedliche Genauigkeitsanforderungen intuitiv zu verstehen und die Kerninformationen ohne Rücksprache schnell zu erfassen.

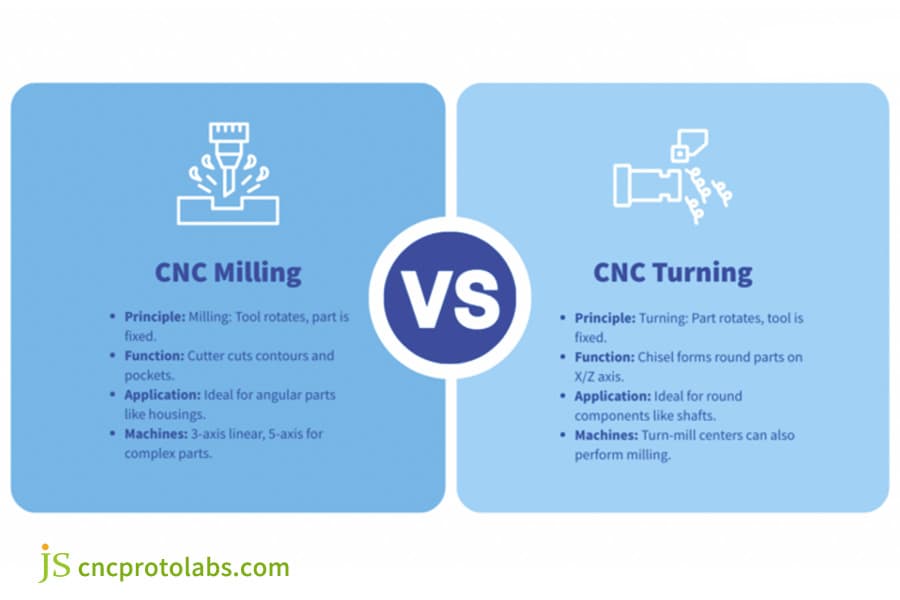

Abbildung 3: Eine Infografik mit dem Titel „CNC-Fräsen vs. CNC-Drehen“ von FACTUREE, die die Prinzipien, Funktionen, Anwendungen und geeigneten Maschinen für jeden Prozess auflistet.

Was sind die versteckten Kosten für CNC-Dreh- und Fräsdienstleistungen?

Wenn bei der Auswahl von CNC-Drehdienstleistungen nur die dokumentierten Kosten zu stark betont werden, kann dies sehr leicht zu unkontrollierten Kosten führen. Versteckte Kosten betragen 30-50 % und CNC-Dreh- und Fräsdienstleistungen sind der beste Weg, diese Kosten zu senken.

Explizite Kosten vs. versteckte Kosten

• Explizite Kosten: Arbeitskosten (25–90 US-Dollar/Stunde), Materialkosten, Werkzeugkosten, die direkt berechnet werden können.
• Versteckte Kosten: Spannfehler, Prozessablauf, Nacharbeit fehlerhafter Produkte usw., die leicht zu vernachlässigen sind, aber einen großen Einfluss haben.

Wie wirkt sich die Länge der Prozesskette auf die Gesamtkosten aus?

• Reine Drehteile: 2-3 Prozesse, versteckte Kosten machen etwa 10 % aus, kontrollierbare Gesamtkosten.
• Reine Frästeile: 3-5 Prozesse, versteckte Kosten machen etwa 20 % aus.
• Komplexe Teile: Die versteckten Kosten, die durch die Bearbeitung mit separaten Geräten entstehen, belaufen sich auf über 50 %, die Bearbeitung von Verbundwerkstoffen trägt dazu bei, die Stückkosten um 20–30 % zu senken.

Kostenfallen für Transport und Logistik

Für den internationalen Versand fallen 5–10 % des Bestellwerts an, für dringende Sendungen verdoppeln sich die Kosten. Präzisionsteile erfordern eine professionelle Verpackung. Wenn Sie sich für ein CNC-Drehunternehmen in Ihrer Nähe entscheiden, können Sie diese Kosten vermeiden.

Befürchten Sie unkontrollierte Bearbeitungskosten und möchten die Ausgaben im Voraus kontrollieren? Erhalten Sie einen kostenlosen Kostenvoranschlag für den gesamten Prozess für CNC-Drehdienstleistungen, in dem explizite und implizite Kostendetails klar aufgeführt sind, damit Sie die Kosten genau kontrollieren und Kostenfallen vermeiden können.

Welche Technologie bietet einen besseren ROI für Ihre spezifische Chargengröße?

Der ROI von CNC-Dreh- und Fräsmaschinen wird maßgeblich vom Produktionsvolumen beeinflusst. Professionelle CNC-Drehdienste können die beste Lösung bieten, während die Verbundstoffbearbeitung ideal für kleine bis mittlere Chargen komplexer Teile ist.

1. Einzelner Prototyp: Flexibilität ist der Schlüssel

Für einen einteiligen Prototyp ist eine CNC-Drehmaschine eine effizientere Option für einfache rotierende Teile, während Anbieter von Verbundwerkstoffbearbeitung die beste Wahl für komplexe Teile sind, um die Lieferzeit zu verkürzen.

2. Produktion kleiner bis mittlerer Serien: Prozessintegration ist der Schlüssel zur Kostensenkung

In Klein- bis Mittelserienfertigung Durch die Anwendung der Verbundwerkstoffbearbeitung bei Losgrößen von 50–500 Teilen können Kosteneinsparungen von 20–30 % erzielt werden. Die Auswahl von CNC-Drehdiensten kann dazu beitragen, den Leerlauf von Anlagen zu vermeiden.

3. Großserienfertigung: Automatisierung ist der Kern

Die Produktion in großem Maßstab hängt stark von der Automatisierung ab. Das Drehen kann rund um die Uhr unbeaufsichtigt betrieben werden, während das Fräsen auf Palettensysteme und Roboter angewiesen ist. Outsourcing ist eine großartige Möglichkeit, die Notwendigkeit großer Investitionen in die Ausrüstung zu vermeiden.

Wie bewertet man ein CNC-Drehunternehmen für komplexe Projekte?

Um ein zuverlässiges CNC-Drehunternehmen auszuwählen, muss man das Unternehmen aus drei Perspektiven bewerten: Technologie, Qualität und Betrieb. Ein zentraler Indikator für die Kapazität einer Drehmaschine sind die Fähigkeiten der CNC-Drehmaschine.

1. Inventar der technischen Fähigkeiten

Bestätigen Sie, ob der Lieferant mit CNC-Drehmaschinen und 5-Achsen-Maschinen ausgestattet ist, die für die Teile geeignet sind, und ob der Arbeitsbereich mit den Teilen kompatibel ist. Überprüfen Sie außerdem, ob sie kontinuierlich eine Toleranz von ±0,005 mm erreichen können.

2. Wahres Niveau des Qualitätssystems

Der Lieferant muss über fortschrittliche Präzisionsprüfgeräte verfügen und in der Lage sein, vollständige Prüfberichte und Materialzertifikate auszustellen. Ein guter Produktlieferant sollte einen PPM von weniger als 50 haben.

3. Drei Hauptindikatoren für die Betriebszuverlässigkeit

• Die Pünktlichkeitsquote eines Qualitätslieferanten sollte mehr als 90 % betragen.
• Das DFM-Feedback sollte innerhalb von 24–48 Stunden abgeschlossen sein.
• Eine hohe Wiederkaufsquote ist der buchstäbliche Beweis für den hervorragenden Service.

4.JS Precision: Ihr zuverlässiger Partner im CNC-Drehen

JS Precision, das sich im Zentrum des Präzisionsfertigungsbezirks der Stadt Dongguan befindet, bietet eine komplette Palette von Dienstleistungen von der DFM-Optimierung bis hin zu CNC-Dreh- und Fräsdienstleistungen.

Unser Unternehmen ist mit einer CNC-Drehmaschine ausgestattet Fünf-Achsen-Ausrüstung und kann Muster innerhalb von 7–10 Tagen und eine Massenproduktion innerhalb von 15–25 Tagen liefern.

Fallstudie: JS Precision Precision erobert komplexe 17-4Ph-Edelstahlteile in einem einzigen Setup

Herausforderung

Ein US-amerikanisches Medizinunternehmen hatte Probleme mit seinen Kernkomponenten für minimalinvasive Instrumente aus 17-4PH-Edelstahl. Die Komponenten hatten einen Außendurchmesser von ±0,005 mm, drei sich kreuzende Löcher und eine flache Oberfläche von 0,010 mm/100 mm, was höchste Präzision und Oberflächenqualität erforderte.

Die Methode des ursprünglichen Lieferanten „Drehen vor Fräsen“ hatte zu einer Abweichung von 0,02 mm in der Schnittlochposition, einer Fehlerquote von 12 % und einer Lieferverzögerung von 8 Wochen geführt, was sich auf den Forschungs- und Entwicklungsfortschritt des Kunden auswirkte.

Lösungen

1.Prozessumstrukturierung:

Das JS-Ingenieurteam schlug den Einsatz eines CNC-Dreh- und Fräszentrums für die Bearbeitung von Verbundwerkstoffen mit einer Y-Achse und einem Elektrowerkzeug vor.

Dadurch ist es möglich, alle Prozesse in einer einzigen Aufspannung durchzuführen, wodurch der durch sekundäre Aufspannungen verursachte Positionsfehler von ±0,02 mm vollständig eliminiert wird , die Prozessdurchlaufzeit um 40 % verkürzt und die Kontinuität im Bearbeitungsprozess erheblich verbessert wird.

2.DFM-Optimierung:

Durch Ändern des Werkzeugwegs zum Fräsen von Ebenen und Steuern der radialen Schnitttiefe auf 0,15–0,2 mm wird die Werkzeugverformung begrenzt, sodass die Ebenheit kontinuierlich innerhalb von 0,010 mm/100 mm liegen kann. Verbesserung der Bohrreihenfolge durch Verwendung eines Musters „von flach nach tief“, um Verformungen von mehr als 0,005 mm in dünnwandigen Bereichen (Wandstärke ≤ 2 mm) zu verhindern.

3. Werkzeugstrategie:

Durch den Einsatz von CBN-Werkzeugen zum Fertigdrehen des Außendurchmessers mit einer Werkzeuggeschwindigkeit von 800 U/min und einem Vorschub von 0,1 mm/U wird eine Reduzierung der Temperatur beim Schneiden erreicht und eine stabile Ra-Oberflächenrauheit von 0,4 μm garantiert, die die Kundenanforderung von Ra ≤ 1,6 μm deutlich übertrifft, wodurch die Verschleißfestigkeit der Teile erheblich verbessert wird.

4.Online-Inspektion:

Die Inline-Messung wird durchgeführt, nachdem alle fünf Teile während des Prozesses hergestellt wurden. Qualitative und quantitative Messdaten werden automatisch über ein Sondensystem in der Maschine erfasst. Es werden genaue Änderungen für den Werkzeugverschleiß (≤ 0,001 mm pro Stunde) vorgenommen, um sicherzustellen, dass die Maßtoleranzen bei der Chargenverarbeitung stabil innerhalb von 0,005 mm bleiben.

Ergebnisse

Nach der Optimierung des Prozesses wurde die Rate fehlerhafter Teile auf weniger als 0,5 % gesenkt, die Zeit der Einzelstückbearbeitung wurde um 35 % verkürzt, die Gesamtbeschaffungskosten wurden um 40 % gesenkt, die Lieferzeit wurde innerhalb von 3 Wochen festgelegt, wodurch die Kunden eine Null-Bestandsversorgung erreichen konnten.

Haben Sie Probleme bei der Bearbeitung komplexer Teile und möchten die Ergebnisse der Kostensenkung und Effizienzsteigerung in dieser Fallstudie nachahmen? Erhalten Sie eine kostenlose, maßgeschneiderte DFM-Optimierungslösung. Die Ingenieure von JS Precision werden sich zusammenschließen CNC-Drehen und Fräsen Composite-Bearbeitungstechnologie zur gezielten Lösung Ihrer Bearbeitungsprobleme.

FAQs

F1: Was ist der Hauptunterschied zwischen CNC-Drehmaschine und Fräsmaschine?

Eine CNC-Drehmaschine dreht das Werkstück und hält das Werkzeug stationär. Sie wird hauptsächlich zur Bearbeitung von Rotationskörpern verwendet. Dagegen dreht eine Fräsmaschine das Werkzeug und hält das Werkstück stationär. Sie wird hauptsächlich zur Bearbeitung von Prismen und komplizierten gekrümmten Oberflächen verwendet. Die Entscheidung hängt von der Form des Teils ab.

F2: In welchen Fällen ist es notwendig, eine Vertikaldrehmaschine zu wählen?

Für die Bearbeitung großer Scheiben- oder Flanschteile mit einem Durchmesser > 1000 mm und einem Gewicht > 5 Tonnen ist eine Vertikaldrehmaschine ein Muss. Durch die schwerkraftunterstützte Positionierung wird die Bearbeitungssteifigkeit erreicht.

F3: Welche Auswirkungen hat das CNC-Drehen und Fräsen mit einer Aufspannung?

Das CNC-Drehen und Fräsen in einer Aufspannung vermeidet sekundäre Aufspannfehler , erhöht die Koaxialität und Positionsgenauigkeit des Teils, verkürzt den Prozessweg um mehr als 40 % und senkt somit die Bearbeitungskosten erheblich.

F4: Wie lässt sich ein fairer Preis für CNC-Drehdienstleistungen berechnen?

Der Preis für CNC-Drehdienstleistungen sollte zunächst auf der Grundlage eines stündlichen Referenzpreises von 25–90 US-Dollar zuzüglich der Material- und Werkzeugkosten geschätzt werden. Anschließend sollte der Preis je nach Komplexität und Präzisionsanforderungen der Teileprozesse angepasst werden.

F5: Wie vermeidet man mehrfache Spannfehler bei komplexen Teilen?

Der beste Weg, mehrfache Spannfehler bei komplexen Teilen zu vermeiden, besteht darin, einen Lieferanten auszuwählen, der über CNC-Dreh- und Fräsfähigkeiten verfügt . Der Lieferant kann dann alle Dreh- und Fräsoperationen in einer Aufspannung durchführen und so Mehrfachaufspannungen vermeiden.

F6: Wie lange dauert die Probenlieferung normalerweise?

Die Lieferung einfacher CNC-Drehmaschinenmuster erfolgt innerhalb von 7–10 Tagen nach Bestellung, komplexe CNC-Dreh- und Frästeile aus Verbundwerkstoffen erfordern eine Lieferzeit von 15–25 Tagen , die hauptsächlich von den Materialien und der Programmierung abhängt.

F7: Wie kann die Bearbeitungsqualität des Lieferanten überprüft werden?

Es gibt mehrere Möglichkeiten, die Bearbeitungsqualität des Lieferanten zu überprüfen. Sie können einen Erststückinspektionsbericht, KMG-Daten und eine Materialzertifizierung anfordern. Außerdem können Sie die Produktions- und Testausrüstung bei einem persönlichen Besuch oder per Video überprüfen.

F8: Warum ein chinesisches CNC-Drehunternehmen wählen?

Die Wahl eines chinesischen CNC-Drehunternehmens ist auf die vollständige Lieferkette, die schnelle Iteration und die hervorragenden Kosten der Cluster Dongguan und Shenzhen zurückzuführen, mit einem stabilen Lieferzyklus von 15–25 Tagen und hoher Kosteneffizienz.

Zusammenfassung

Es ist nicht so, dass CNC-Drehen absolut besser oder schlechter ist als Fräsen. Im Mittelpunkt steht die genaue Abstimmung von Bauteilform, Produktionsvolumen und Maschinenpark. Die richtige Methode und das richtige CNC-Drehunternehmen sind entscheidend für die Erzielung von Genauigkeit und Kostenvorteilen.

JS Precision, ein auf CNC-Drehen spezialisiertes Unternehmen, bietet mit seinem kompletten Maschinenpark, einem erfahrenen Team und einem strengen Qualitätssystem ein umfassendes Leistungsspektrum rund um das CNC-Drehen und -Fräsen von Anfang bis Ende und bietet die besten Lösungen für einfache und komplexe Teile.
