Guía del moldeo por inyección: desde los principios y el proceso hasta los materiales

El moldeo por inyección es la base del proceso de fabricación de plástico y el principal desafío al pasar del prototipo a la producción en masa.

Durante todo el proceso , desde un prototipo hasta millones de unidades producidas , los ingenieros pueden incluso encontrarse con problemas como deformaciones, marcas de contracción y plazos de entrega muy largos. La clave está en comprender las variables del sistema de moldeo por inyección.

Este artículo explicará en detalle todo el proceso de moldeo por inyección de plástico desde los principios hasta los materiales, desde los moldes hasta los costos , para que pueda evitar una reparación de molde de $ 10,000 mientras realiza el diseño inicial.

Resumen rápido de las respuestas principales

Conclusiones clave

• El diseño determina el precio: la intervención inmediata de DFM puede reducir los gastos de revisión del molde en más del 30%.
• El material es la base de todo el rendimiento: diferentes tasas de contracción de los materiales cristalinos y amorfos pueden provocar variaciones en el molde.
• El molde es el capital central: los moldes duros requieren una inversión única sustancial, sin embargo su costo unitario es considerablemente menor en comparación con los moldes blandos.
• El enfriamiento marca el ritmo del proceso: el enfriamiento conformal puede reducir el tiempo del ciclo en un 32%, con un período de recuperación de solo 3 a 5 días.

¿Por qué confiar en esta guía? La experiencia de JS Precision en moldeo por inyección

El uso práctico de la tecnología de moldeo por inyección es una excelente manera no solo de poner a prueba los conocimientos teóricos, sino también de verificar la combinación de experiencia práctica y el uso de los recursos de la industria. Esto constituye la esencia de esta guía.

JS Precision ha sido un actor clave en la industria del moldeo por inyección de precisión durante más de 20 años . Contamos con 30 series completas de máquinas de moldeo por inyección con fuerzas de cierre de entre 50 y 1300 toneladas, capaces de producir todo tipo de productos, desde pequeños componentes electrónicos de alta tecnología hasta piezas estructurales de gran tamaño.

Además, contamos con un taller de fabricación de moldes totalmente equipado con un conjunto diverso de herramientas y máquinas que incluyen máquinas de descarga eléctrica (EDM), máquinas de corte de hilo de precisión y máquinas CNC de cinco ejes, lo que nos permite llevar a cabo el diseño, la fabricación y la depuración integrados de moldes.

Hemos realizado más de 2000 proyectos de moldeo por inyección y brindamos servicios a empresas de industrias de alta gama como la automotriz, médica, electrónica y aeroespacial.

Abordamos diversos problemas de moldeo por inyección, como deformaciones, líneas de soldadura y marcas de contracción, ayudamos a los clientes a acortar los ciclos de desarrollo en un promedio de 3 a 4 semanas y también les ayudamos a reducir los costos de reparación del molde en un 25%.

Nuestro sistema técnico cumple con la norma de gestión de calidad ISO 9001:2015 . Los proyectos médicos también cumplen con los requisitos de la norma ISO 13485, y los proyectos automotrices con las especificaciones IATF 16949. Todos los parámetros del proceso se controlan digitalmente para garantizar la consistencia en la producción en masa.

Con respecto a la implementación de materiales, además de contar con trabajadores calificados que pueden manejar el moldeo de termoplásticos comunes, también nos destacamos en el moldeo por inyección de plásticos de ingeniería especiales como PEEK, LCP y PEI, lo que nos permite controlar la tolerancia con una precisión de 0,02 mm.

En una ocasión, mejoramos el proceso de moldeo por inyección de conectores para una reconocida empresa de electrónica automotriz, lo que resultó en una reducción del 28% en el tiempo de ciclo, del 22% en el costo total y un periodo de recuperación de la inversión en moldes de tan solo 4,5 meses. Estos ejemplos prácticos y tangibles reflejan directamente nuestra competencia técnica.

En proyectos de moldeo por inyección, el criterio profesional en las primeras etapas es mucho más importante que las modificaciones posteriores. Si se encuentra en la etapa de diseño del producto o de preparación para la producción en masa, contacte ahora con los ingenieros de JS Precision para obtener un análisis de viabilidad gratuito del proyecto. Nuestro equipo de profesionales le ayudará a mitigar los riesgos de la producción en masa con antelación.

¿Qué es el moldeo por inyección y cómo funciona?

Para sobresalir en el moldeo por inyección, primero debe comprender completamente sus principios básicos y pasos clave; esta es la base de todo diseño y optimización de procesos.

Definición básica y principio de funcionamiento del moldeo por inyección

El moldeo por inyección es una técnica de producción en masa capaz de producir un gran número de piezas de plástico a partir de materiales termoplásticos o termoendurecibles.

Básicamente, el proceso consiste en fundir los pellets de plástico, compactar el material caliente y viscoso bajo muy alta presión en la cavidad de un molde y, finalmente, enfriar y solidificar el plástico.

Gracias a ello, se pueden crear formas muy complejas en una sola inyección, lo que reduce considerablemente el coste unitario. Por ello, el moldeo por inyección representa actualmente más del 80 % de las aplicaciones de fabricación de piezas de plástico.

Etapas principales: Inyección, enfriamiento y conformación, desmoldeo

Para comprender " cómo funciona el moldeo por inyección " es necesario dominar tres pasos clave, cuyos parámetros determinan directamente la calidad del producto:

• La etapa de inyección a alta presión implica presiones de entre 20 y 100 MPa . La falta de presión probablemente producirá inyecciones cortas .
• La temperatura de enfriamiento y moldeado debe mantenerse entre 20 y 90 °C . Una temperatura desigual puede provocar deformaciones.
• Además, las velocidades de expulsión y desmoldeo deben ser constantes para mantener el producto libre de arañazos y deformaciones.

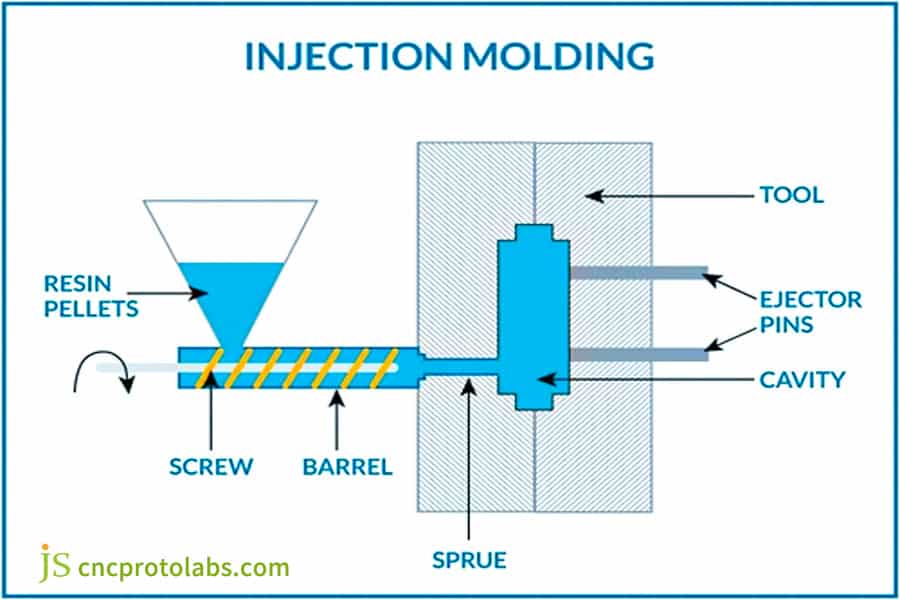

Figura 1: Diagrama esquemático que ilustra el proceso de moldeo por inyección, mostrando el tornillo, el cilindro, la cavidad del molde y los pasadores expulsores.

¿Cómo funciona el proceso de moldeo por inyección de plástico paso a paso?

Una vez comprendidos los principios fundamentales, el siguiente paso es comprender todo el proceso de moldeo por inyección de plástico y explicar los puntos principales de cada etapa. Para el control de parámetros en cada etapa, la norma ISO 16280 lo explica con claridad.

Seis etapas fundamentales del ciclo de moldeo por inyección

El proceso de moldeo por inyección de plástico consta de seis etapas: alimentación, plastificación y fusión, inyección, mantenimiento de la presión, enfriamiento y desmoldeo . La duración del ciclo suele ser de entre 15 y 60 segundos, y la etapa de enfriamiento ocupa entre el 50 % y el 80 % del tiempo, siendo el factor principal en la eficiencia de la producción.

Cómo los parámetros del proceso determinan la calidad del producto

Los parámetros centrales del proceso tienen un impacto directo en la calidad del producto:

• La presión de inyección controla la integridad del llenado. Una presión excesiva puede causar rebabas, mientras que una presión insuficiente puede resultar en disparos cortos.
• La presión de mantenimiento es del 50-80% de la presión de inyección y se utiliza para compensar la contracción y evitar hundimientos .
• La temperatura del molde debe variarse dependiendo del tipo de plástico.

Descargue el "Manual de referencia rápida de parámetros del proceso de moldeo por inyección de plástico " exclusivo de JS Precision para hacer coincidir rápidamente el rango de parámetros del proceso con su producto.

¿Cuáles son los materiales de moldeo por inyección más comunes y cómo elegirlos?

La elección de los materiales de moldeo por inyección afecta directamente el rendimiento del producto, el costo y la dificultad del proceso; seleccionar los materiales adecuados puede duplicar la eficiencia de producción.

Termoplástico vs. Termoendurecible: ¿Qué diferencia a estos dos tipos de materiales?

Los materiales de moldeo por inyección se clasifican principalmente en dos tipos, siendo los termoplásticos los más utilizados para la producción en masa y capaces de cubrir más del 90 % de las aplicaciones. Cumplen con los requisitos de la norma ASTM D1238 :

• Termoplásticos: Incluyendo ABS, PP, PC, PA, etc., estos materiales pueden calentarse y licuarse repetidamente , para luego enfriarse y solidificarse. Además de ofrecer una considerable flexibilidad de procesamiento, sus residuos pueden reciclarse, por lo que se utilizan ampliamente en el proceso de moldeo por inyección.
• Plásticos termoendurecibles: Una vez calentados y curados, experimentan cambios químicos irreversibles y, por lo tanto, no pueden refundirse, como las resinas fenólicas y las resinas epoxi. Poseen una resistencia excepcional a altas temperaturas y productos químicos, y su uso se limita a ciertos escenarios industriales específicos .

Comparación del rendimiento y guía de selección de seis materiales de uso común

Método de selección de materiales en cuatro pasos: desde los requisitos funcionales hasta las decisiones sobre los materiales

La combinación precisa de materiales de moldeo por inyección se puede realizar mediante un método de cuatro pasos: determinar o decidir la temperatura de operación, definir o especificar los requisitos de transporte, evaluar o considerar factores ambientales, calcular o determinar el costo unitario y, finalmente, equilibrar el rendimiento con los costos de producción en masa.

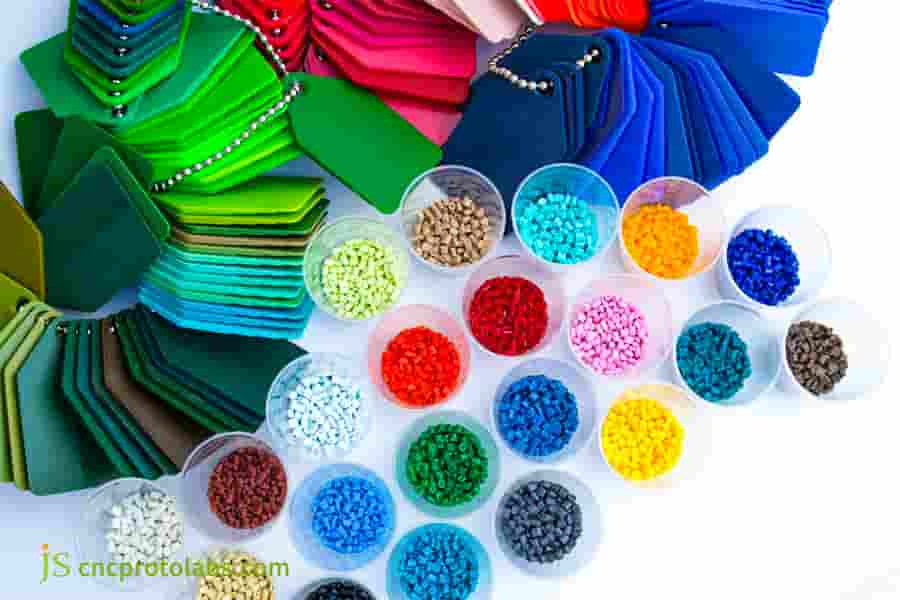

Figura 2: Una variedad de pellets de plástico de colores y chips de muestra, que muestran las opciones de materiales para el moldeo por inyección.

¿Por qué el diseño del moldeo por inyección es fundamental para el éxito del producto?

El diseño de moldeo por inyección es clave para el éxito o el fracaso de los proyectos de moldeo por inyección. Un diseño adecuado, mediante un excelente diseño, produce procesos de fabricación eficientes, mientras que un diseño deficiente resulta en reparaciones de moldes y materiales de desecho que incrementan los gastos del proyecto.

Principios básicos de DFM: Diseño para la fabricación

Los principios del DFM (Diseño para la Fabricación) establecen el marco necesario para un diseño eficaz del moldeo por inyección. Las tres reglas de oro son indispensables:

• Espesor de pared uniforme: La diferencia de espesor entre paredes adyacentes no debe superar el 40-60 %. El diseño debe implementar transiciones de espesor graduales para evitar un enfriamiento desigual y deformaciones.
• Ángulo de desmoldeo: Las superficies regulares requieren un ángulo de desmoldeo de 1 a 3°. Las superficies texturizadas necesitan un ángulo de desmoldeo adicional de 1° por cada 0,025 mm de profundidad de textura, lo que facilita el desmoldeo del producto.
• Evite las esquinas afiladas: El radio de las esquinas interiores debe ser al menos de 0,25 a 0,5 veces el espesor de la pared. El radio de las esquinas exteriores debe aumentarse para reducir la resistencia al flujo plástico y la concentración de tensiones.

Normas cuantitativas para refuerzo de nervaduras y pilares BOSS

El espesor máximo de las nervaduras de refuerzo debe ser inferior al 60% del espesor nominal de la pared y su altura máxima no debe superar el triple del espesor de la pared.

El pilar BOSS requiere un diámetro exterior de 2 a 2,5 veces su diámetro interior, combinado con un radio de base. La necesidad de nervaduras de refuerzo surge cuando el agrietamiento por contracción se convierte en un problema.

Defectos de diseño comunes y sus consecuencias

Los defectos de un diseño de moldeo por inyección inadecuado producen deformaciones, líneas de soldadura, aire atrapado y quemaduras, lo que perjudica el ensamblaje y la resistencia del producto. El diseño requiere una optimización específica, junto con la instalación de canales de ventilación.

Envíe los dibujos de sus productos y JS Precision le proporcionará sugerencias gratuitas de optimización del diseño de moldeo por inyección para evitar de forma proactiva defectos de diseño.

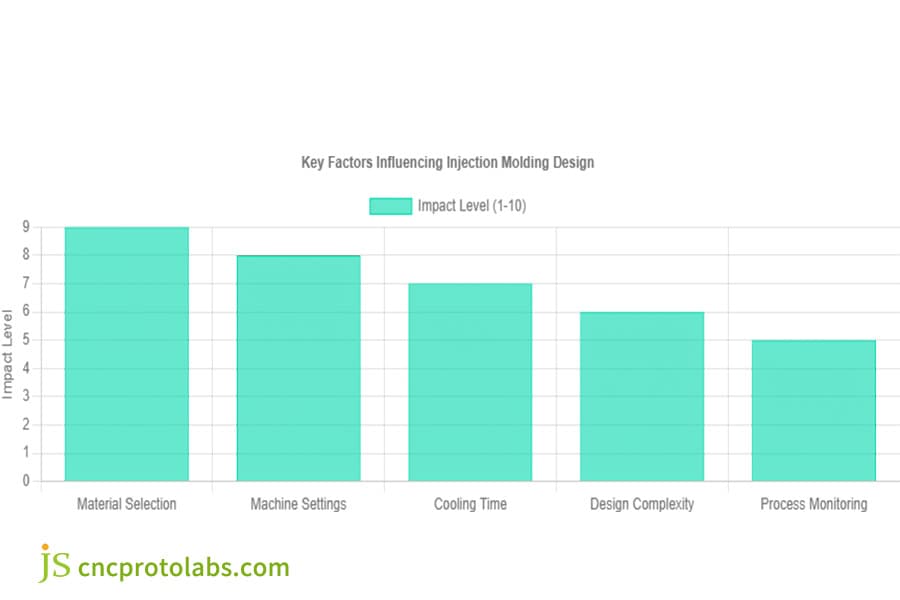

Figura 3: Un gráfico de barras que compara los niveles de impacto de la selección de material, la configuración de la máquina, el tiempo de enfriamiento, la complejidad del diseño y el monitoreo del proceso en el diseño de moldeo por inyección.

¿Qué papel desempeñan las herramientas de moldeo por inyección en la producción?

Las herramientas de moldeo por inyección constituyen el equipo principal en la producción de moldeo por inyección. La elección de las herramientas y su nivel de precisión no solo determinan la calidad, el rendimiento y el coste del producto, sino que también revelan la inversión principal en el proceso de moldeo por inyección.

Molde blando vs. molde duro: Estrategia de selección de moldes según el volumen de producción

Las herramientas de moldeo por inyección se dividen en moldes blandos y moldes duros, y la elección debe basarse en la escala de producción. Los parámetros principales de ambos se comparan a continuación:

Sistemas de canal frío vs. sistemas de canal caliente

Gracias a su estructura sencilla y su bajo precio, los sistemas de canal frío son capaces de producir un desperdicio satisfactoriamente bajo del 5-30%, principalmente si el volumen de producción es pequeño .

Por el contrario, los sistemas de canal caliente no solo tienen cero desperdicio y tiempos de ciclo más rápidos, sino que también son entre un 30 y un 50 % más costosos, requieren un control de temperatura muy preciso y son más adecuados para la producción a gran escala.

El impacto de la precisión del molde en la consistencia del producto

Las herramientas de moldeo por inyección superiores pueden mantener una precisión de repetibilidad de 0,02 mm, lo que garantiza una producción en masa constante.

Por otro lado, los moldes de menor calidad pueden presentar variaciones de hasta 0,1 mm o más , lo que provoca problemas de ajuste. Con el uso de la tecnología de enfriamiento conformal, el tiempo de enfriamiento puede reducirse en un 32 % y la inversión inicial puede recuperarse en tan solo 3 a 5 días.

Figura 4: Vista detallada de un molde de inyección de metal de precisión con cavidades y el número '2366' visible en su superficie.

¿Cómo optimizar el coste y la eficiencia en el moldeo por inyección?

Es necesario optimizar el costo y el rendimiento operativo del moldeo por inyección, ya que es un proceso vital para la producción de bienes a granel. El proceso de reducción de costos y mejora de la eficiencia requiere la identificación de factores fundamentales que deben mejorarse específicamente.

Tres impulsores de costos fundamentales

La estructura de costos del moldeo por inyección opera de acuerdo con la regla 70-20-10 que establece tres elementos de costo principales que impulsan los gastos totales.

• Costo del Molde: Representa el 70% de la inversión inicial, este es un costo fijo y el costo por unidad disminuye a medida que aumenta la escala de producción.
• Costo del material: Representa entre el 20 % y el 40 % del costo unitario. La selección y el uso de los materiales de moldeo por inyección influyen directamente en este costo.
• Tiempo de ciclo: Determina la utilización del equipo. Una reducción de un segundo en el tiempo del ciclo de producción permite que las máquinas produzcan entre 50.000 y 100.000 unidades adicionales al año, lo que se traduce en menores gastos de fabricación.

Tecnologías clave para la optimización del tiempo de ciclo

El proceso de optimización del tiempo del ciclo de moldeo por inyección necesita utilizar tres tecnologías que incluyen:

• Sistema de enfriamiento conforme para reducir el tiempo de enfriamiento entre un 20 y un 35 %.
• Método de reducción de espesor de pared para lograr una reducción del tiempo de enfriamiento.
• Sistema de automatización que proporciona un ahorro de tiempo de trabajo de 3 a 5 segundos por cada ciclo de producción.

Análisis económico del tamaño del lote

El proceso de moldeo por inyección ofrece importantes ventajas en cuanto a costos al aumentar la escala de producción a volúmenes mayores. El costo unitario se reduce entre un 60 % y un 80 % al aumentar el tamaño del lote de 1000 a 100 000 unidades. Para lotes pequeños, opte por moldes blandos; para lotes grandes, invertir en moldes duros y automatización resulta más rentable.

Ingrese la escala de producción de su producto y JS Precision calculará el costo unitario del moldeo por inyección sin cargo y desarrollará un plan de reducción de costos.

¿Cómo elegir el socio de moldeo por inyección adecuado para su proyecto?

Es necesario realizar una evaluación de los proveedores porque seleccionar el socio de moldeo por inyección adecuado conducirá a una ejecución exitosa del proyecto.

Indicadores técnicos básicos para la evaluación de proveedores

Al seleccionar un socio de moldeo por inyección, concéntrese en las capacidades de sus equipos, capacidades de fabricación de moldes, experiencia en materiales, garantía de precisión y sistema de calidad para asegurarse de que cumplan con los requisitos del proyecto.

Eficiencia de la comunicación y colaboración en proyectos

El progreso de un proyecto depende tanto de las habilidades técnicas como de la capacidad de los miembros del equipo para trabajar juntos mientras comparten información.

Los proveedores de alta calidad deben cumplir los siguientes requisitos:

• Tiempo de respuesta: La organización necesita responder las consultas de los clientes y los problemas técnicos dentro de un período de 5 horas para mantener una comunicación efectiva.
• Comentarios de DFM: La empresa debe entregar un informe de análisis DFM profesional dentro de un plazo de 3 a 5 días después de recibir los dibujos del producto que identificará los puntos de optimización del diseño.
• Soporte de muestra: El período de entrega de la muestra T1 debe mantenerse entre 7 y 14 días después de completado el desarrollo del molde para cumplir con los requisitos de verificación de muestra del cliente.

¿Por qué elegir a JS Precision como su socio de moldeo por inyección?

JS Precision ha mantenido su dedicación a la fabricación de precisión desde su fundación hace dos décadas. La organización opera 30 máquinas de moldeo por inyección, además de un completo taller de moldes y un centro de pruebas de alta precisión.

La organización ofrece soluciones de optimización de DFM a diversos sectores de alto nivel, lo que permite a los clientes reducir costos y acortar los plazos de entrega mediante una optimización temprana de DFM . La organización proporciona soluciones integrales, desde la selección de materiales hasta la entrega en serie.

Estudio de caso de JS Precision: ¡Un determinado conector electrónico automotriz redujo el tiempo de ciclo en un 28% y el costo en un 22%!

Desafíos

El proyecto de conector ECU de un proveedor automotriz de nivel 1 requiere materiales de moldeo por inyección PA66+GF30 para producir 800.000 unidades al año, y el proyecto tiene dos problemas principales.

El proceso de producción tarda 42 segundos en completar cada ciclo, lo que supera el estándar de la industria de 35 segundos , y la empresa no puede producir suficiente para satisfacer la demanda de los clientes.

El proceso genera una deformación y deformación severa del producto, lo que hace que el proceso de ensamblaje falle en el 5,8% de los casos porque el proveedor original carece de soluciones de optimización de procesos, lo que genera gastos de desechos anuales de $120.000 para el cliente que enfrenta tiempos de recuperación de la inversión en moldes más prolongados.

Solución

Después de hacerse cargo del proyecto, JS Precision reunió un equipo profesional de tecnología de moldeo por inyección para optimizar integralmente el molde, el diseño y el proceso.

1. Reconstrucción del enfriamiento del molde:

El sistema de enfriamiento del molde se sometió a un rediseño completo a través de la tecnología de enfriamiento conforme, lo que permitió a los diseñadores crear nuevos canales de enfriamiento que mantienen una distancia de 4 a 5 mm entre los canales y los contornos del producto, lo que resultó en un mejor control de temperatura que redujo el tiempo de enfriamiento de 22 segundos a 14 segundos.

2.Optimización de la posición de la puerta:

La compuerta lateral original de un solo punto se cambió por una compuerta submarina de doble punto, lo que optimizó la trayectoria del flujo del plástico fundido, y este cambio de diseño aumentó la resistencia de la línea de soldadura en un 35% al ​​tiempo que minimizaba la deformación.

3.Parámetros del proceso DOE:

El equipo utilizó 16 experimentos ortogonales junto con la investigación de las propiedades del material para determinar los parámetros óptimos del proceso, que incluían una temperatura del molde de 110 ℃, una presión de retención de 80 MPa y una velocidad de inyección de 60 mm/s, que producirían la mayor calidad del producto y eficiencia de producción.

Resultados

Mediante una serie de medidas de optimización, la producción de moldeo por inyección de este proyecto ha conseguido una mejora cualitativa:

• Se redujo el tiempo necesario para un ciclo de producción de 42 a 30 segundos, una rotación del 28%, con una capacidad anual por unidad aumentando en 230.000 piezas, la oferta es suficiente para satisfacer la demanda del mercado.
• La tasa de deformación del producto se redujo del 5,8% a menos del 0,9%, lo que a su vez generó pérdidas de desechos mínimas y los clientes ahorraron más de $100.000 al año.
• El costo unitario se redujo en un 22%, el período de recuperación de la inversión en el molde, que originalmente estaba previsto que fuera de 12 meses, ahora se ha reducido a 4,5 meses, lo que permite maximizar el retorno de la inversión.

¿Desea obtener reducciones de costos y mejoras de eficiencia similares para su proyecto de moldeo por inyección? Contacte con JS Precision y deje que nuestro equipo de profesionales analice los puntos débiles de su proyecto y desarrolle un plan de optimización personalizado.

Preguntas frecuentes

P1: ¿Cuál es el principio básico del moldeo por inyección?

El moldeo por inyección es el proceso de calentar y fundir partículas sólidas de plástico, inyectarlas a alta presión en la cavidad del molde, enfriarlas y solidificarlas, y finalmente expulsar el producto terminado. El moldeo por inyección es el proceso fundamental para la producción en masa de piezas de plástico .

P2: ¿Cómo elegir materiales de moldeo por inyección adecuados?

Al seleccionar un material, debe considerar la temperatura de funcionamiento del producto, los requisitos mecánicos, los factores ambientales y el costo . Los plásticos termoplásticos son la mejor opción si no existen otros factores externos que representen un problema. Los ingenieros de JS Precision siempre están listos para asesorarle sobre la selección de materiales para moldeo por inyección.

P3: ¿Cuál es el tiempo típico del ciclo de moldeo por inyección?

Normalmente, el ciclo de moldeo por inyección de plástico dura entre 15 y 60 segundos, de los cuales la mayor parte (entre el 50 y el 80 %) corresponde al enfriamiento. Además del espesor de la pared del producto, otros factores que influyen en la duración del ciclo son el diseño del producto, el diseño del molde, la optimización de los parámetros de procesamiento y el tipo de sistema de enfriamiento utilizado.

P4: ¿Cómo evitar la deformación de las piezas moldeadas por inyección?

Un diseño de moldeo por inyección adecuado , manteniendo un espesor de pared uniforme, optimizando el sistema de enfriamiento del molde y estableciendo una presión de retención y una temperatura del molde razonables pueden evitar de manera efectiva la deformación y la distorsión.

Q5: ¿Cuál es la cantidad mínima de pedido para el moldeo por inyección?

JS Precision admite un molde de prueba. Se recomienda la producción en lotes pequeños de 500 a 5000 piezas . Para lotes grandes, podemos procesar millones de piezas al año, y nuestra estrategia de moldeo por inyección se adapta a los cambios según el volumen.

P6: ¿Cuánto tiempo se tarda en recibir las muestras después de proporcionar los dibujos?

Obtener muestras T1 de moldes blandos tomaría de 4 a 6 semanas, mientras que para moldes duros tomaría de 8 a 12 semanas. Un procesamiento más rápido puede reducir el tiempo entre un 20 % y un 30 %, cumpliendo con rapidez los requisitos de verificación de muestras del producto.

P7: ¿El moldeo por inyección requiere mantenimiento?

Las herramientas de moldeo por inyección requieren mantenimiento diario, que incluye limpieza y prevención de la oxidación. Además, cada 100.000 a 500.000 ciclos, se puede maximizar la vida útil del molde mediante el pulido del molde y la sustitución de piezas vulnerables.

P8: ¿Existen requisitos especiales para el embalaje de exportación?

El uso de bolsas antiestáticas para productos electrónicos, junto con embalajes separados y compartimentados, es estándar. Para el transporte marítimo, es imprescindible envasarlos al vacío con desecante para protegerlos de la humedad y los daños.

Resumen

El moldeo por inyección es una ingeniería de sistemas que integra múltiples disciplinas. Desde comprender su funcionamiento hasta la toma de decisiones sobre las herramientas de moldeo por inyección, cada paso afecta la calidad y el costo del producto.
