2026년 Xometry의 상위 7가지 정밀 사출 금형 툴링 대안

Xometry 금형 툴링 대안은 공장 직접 생산의 더 많은 엔지니어링 참여, 더 엄격한 공차 제어 및 투명한 가격을 위한 주요 선택이 되었습니다. ISO 9001:2015 인증을 받은 제조 회사에 직접 연결하여 플랫폼 비용을 20%-30% 절감합니다. 수석 금형 엔지니어가 DFM 분석부터 T1 샘플 배송까지 완전한 기술 후속 조치를 제공하는 데 앞장서고 있습니다.

이 기사는 JS Precision Protolabs Fictiv, RapidDirect Wayken MakerVerse 및 Haizol을 포함하여 2026년 상위 7개 사출 성형 대체 공급업체를 보여주는 일반 개요입니다. 기술 매개변수, 공차 성능 및 비용 최적화도 다뤄질 것입니다.

2026년 최고의 금형 공구 서비스 역량 개요

<테이블 스타일="너비: 100%; 테두리 접기: 접기; 테두리 색상: #000000;" 테두리="1"> <머리>

공급업체​

모델​

정밀​

T1 리드타임​

SPI 클래스​

핵심 강화​

<본체>

JS 정밀​

공장 직배송

±0.005mm

7~12일

101/102반

3D 형상 적응형 냉각, S136 담금질 강철, 브로커 프리미엄 없음

프로토랩​

자동화된 디지털 공장

±0.05mm

2~5일

104/105반

신속한 알루미늄 프로토타입, 자동화된 DFM, R&D 긴급 부품에 이상적

픽티브​

하이브리드 디지털 공급망

±0.01mm

10~15일

101~103반

글로벌 다중 노드 디스패치, 완전한 APQP/PPAP 품질 관리

RapidDirect​

공장 + 파트너 네트워크

±0.015mm

10~14일

102/103반

온라인 즉석 견적, 중간 규모에 비용 효율적

웨이켄​

물리 정밀 상점

±0.01mm

7~14일

102/103반

강력한 엔지니어링 참여, 복잡한 소량 금형에 대한 빠른 응답

MakerVerse​

유럽 디지털 플랫폼

±0.015mm

10~15일

102/103반

엄격한 유럽 산업 표준, AI + 인간 DFM

하이졸​

B2B RFQ 마켓플레이스

공급업체에 따라 다름

12~20일

103/104반

대규모 공장 네트워크, 대량 RFQ에 민감한 예산

주요 사항

• 중개자 제거: 직접 금형 제조업체인 JS Precision을 선택하면 금형 조달 예산이 약 25% 삭감되는 동시에 엔지니어링 팀에 직접적인 기술 지원이 제공됩니다.
• 공급업체 매칭: 빠른 소량 시험이 요구되는 경우 제품 시나리오에 따라 Protolabs(알루미늄 금형)을 선택할 수 있습니다. 유럽 ​​인증을 위한 MakerVerse. JS Precision은 복잡한 형상, 고정밀도(±0.005mm), 고내구성, 대용량을 갖춘 금형에 적합합니다.
• 의사결정 강화: 단순한 가격 비교를 넘어 SPI 금형 분류, 형상적응형 냉각 기술 및 실제 공장 기능을 사용하여 상세한 평가를 수행합니다.

Xometry의 대안으로 JS Precision의 사출 금형 툴링을 신뢰하는 이유는 무엇입니까?

업계 관행에 따르면 중개 플랫폼과 직접 제조업체는 매우 다른 공급망 모델을 구현하고 있습니다.

의료용 미세유체 칩 프로젝트에 대한 실제 작업을 예로 들면, 고객은 처음에 중개 플랫폼을 통해 주문했습니다. 클라이언트는 엔지니어가 제작팀과 직접 소통하는 것과 플랫폼의 서비스 요금(20%-35%)에 대해 어려움을 겪었습니다. 이로 인해 4차례의 금형 수정이 0.03mm의 변형을 해결하는 데 실패했고 프로젝트가 2개월 지연되었습니다. 온도 제어 환경에서 S136 경면 마감 강화 강철, SLM 3D 프린팅 형상 적응형 냉각 및 Zeiss CMM 검사를 사용하는 JS Precision으로 전환한 결과 T1 샘플의 변형은 0.002mm 이내로 유지되었습니다.

<인용문>

ISO 9001:2015 특별한 요구 사항: 조직은 제품 및 서비스 품질을 보장하고 고객 및 규제 요구 사항을 충족하기 위해 유지 관리를 수행하고 품질 관리 시스템을 강화해야 합니다.

이 표준에 엄격하게 부합하는 JS Precision의 정밀 사출 성형 서비스의 품질 관리를 구현하여 한 단계 더 나아갑니다. 강철 스펙트럼 분석, 경화 경도 테스트, EDM 전극 기록 및 금형 시험 동영상은 처음부터 끝까지 추적 가능하며 추가로 Cpk≥1.33의 공정 능력을 검증하여 뒷받침됩니다.

직접 제조업체와 중개 플랫폼 간의 비용 차이를 체계적으로 이해하고 싶으십니까? JS Precision의 2026년 사출 금형 조달 의사결정 백서를 다운로드하여 비용 계산 공식과 7개 공급업체의 비교 분석을 확인하세요.

Xometry 금형 툴링 대안의 금형 툴링 비용과 정밀도 균형을 평가하는 방법

Xometry 금형 툴링 대안을 비교할 때 서비스 자체를 제공하는 공장의 광범위한 엔지니어링 역량과 플랫폼에서의 하청 계약으로 인한 가격 인상을 비교 평가해야 합니다. 중개 수수료를 없애면 구매자는 동일한 예산으로 더 나은 품질의 강철과 더 엄격한 허용 오차를 얻을 수 있습니다.

금형 비용 투명성 공식

총 비용 = T + (U × V)

변수 정의:

• T: 공구 제조 비용(강철 + CNC + EDM + 조립)
• U: 단가(부품당 사출성형 비용)
• V: 물량(예상 생산량)

Xometry 금형 툴링 대안을 평가할 때 구매자는 플랫폼 기반 하도급 모델이 추가로 20~35%의 서비스 수수료를 청구한다는 사실을 발견하는 경우가 많습니다. 더 나은 품질의 강철에 이러한 비용을 지출하는 것은 정확성을 크게 높이는 방법입니다.

공급망 논리: 플랫폼 하도급 vs. 직접 운영

• Xometry&Haizol(플랫폼 하도급 모드): 실제 생산 비용에 20%~35%의 플랫폼 서비스 수수료를 추가하면 구매자가 복잡한 공차 수정 지침을 하위 작업장에 직접 전달하기 어렵게 됩니다.
• JS Precision(실제 직접 판매 모델): 투명한 금형 제조 비용으로 금형 개봉 전에 완전한 Moldflow 시뮬레이션을 제공합니다.

생산량에 따른 강종 선정

<올>

생산 품목의 총량이 50,000개를 초과하는 경우 알루미늄 금형 대신 S136H 경화강을 선택해야 하며 결과적으로 단위당 상각 비용이 40% 감소합니다.

공차 요구 사항이 ≤± 0.01mm인 경우 Makino 고속 밀링 및 미러 EDM 공동 처리를 사용해야 합니다.

소재가 PEEK, ABS+PC 등 수축률이 높은 플라스틱인 경우 그에 따른 유체 균형 및 형상적응 냉각 설계가 필요합니다.

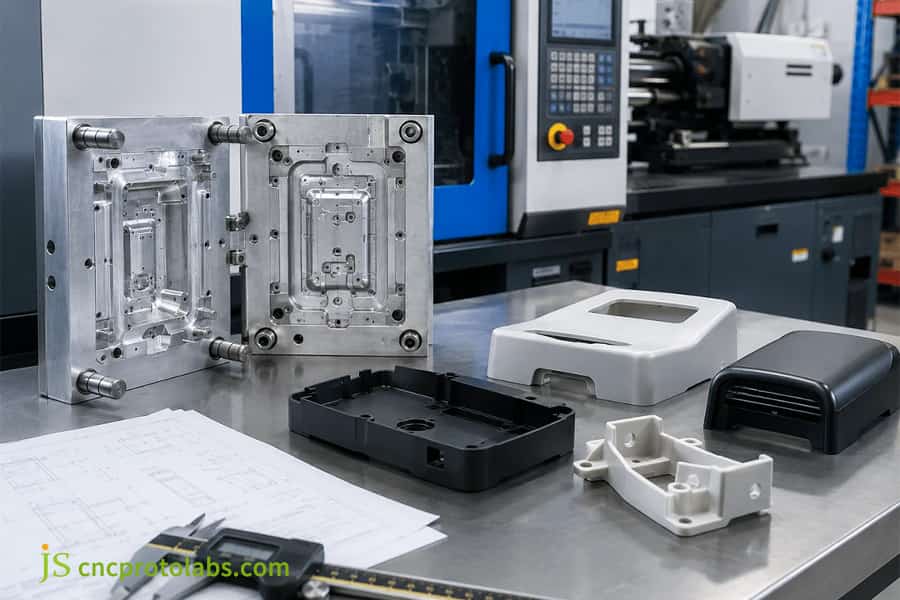

그림 1: 금형 공구 비용 정밀 균형 평가.

정밀 사출 금형 서비스를 정의하는 금형 강 및 공차 표준은 무엇입니까?

고품질 정밀 사출 성형 서비스는 엄격한 재료 선택과 마이크로미터 수준의 처리 장비에 의존합니다. 벤치마크 표준에서는 금형 코어를 NAK80 또는 S136 거울 방청강(경도 HRC 48-52)으로 제작하고 느린 와이어 절단 및 3개의 좌표 검사를 결합하여 키 조립 공차를 ± 0.005mm 이내로 엄격하게 고정하도록 요구합니다.

선도업체 간 정밀도 및 소재 비교

<테이블 스타일="너비: 100%; 테두리 접기: 접기; 테두리 색상: #000000;" 테두리="1"> <머리>

공급업체​

코어 강철​

경도(HRC)​

가공​

관용​

<본체>

프로토랩​

7075 알루미늄

18~24

CNC 밀링

±0.05mm

웨이켄​

NAK80 / P20

28~40

CNC + EDM

±0.01mm

JS 정밀​

S136(냉각)

48~52

마키노 20,000RPM + 소딕 EDM

±0.005mm

프리미엄 정밀 사출 성형 서비스에는 완전한 재료 추적 문서도 포함됩니다. 철강 공장의 자재 인증서부터 담금질 경도 테스트 보고서까지, 각 문서는 원자재부터 완제품에 이르기까지 몰드 코어의 전체 수명 주기 동안 품질이 일관되게 유지됨을 보장합니다.

금형강 성능특성

• 7075 알루미늄 합금: 즉각적인 R&D 프로토타입(100~2,000개 단위)에 이상적이며 100,000주기를 초과하여 대량 생산하는 동안 마모되고 광택 마감이 희미해지는 경향이 있습니다.
• NAK80 프리하든강: 경도 HRC 28-40, 다양한 엔지니어링 작업에 적합 주로 복잡한 소량 성형에 적합합니다.
• S136 경면 마감 담금질 강철: 경도 HRC 48-52, Makino 공작 기계 고속 커터 및 Sodick 미러 EDM으로 처리하여 모서리 반경 <0.05mm에 도달합니다.

JS 정밀 검사 및 인증 결과물

• 온도 제어 Zeiss CMM 검사: 치수 정확성을 보장하기 위해 20±0.2℃ 온도 조건에서24시간 열 흡수 후 수행되었습니다.
• FAIR(초도품 검사 보고서): 전체 치수에 대한 측정 데이터를 자세히 전달합니다.
• MTC(Material Test Certificate) :강재 스펙트럼 분석 및 담금질을 통한 경화 결과입니다.

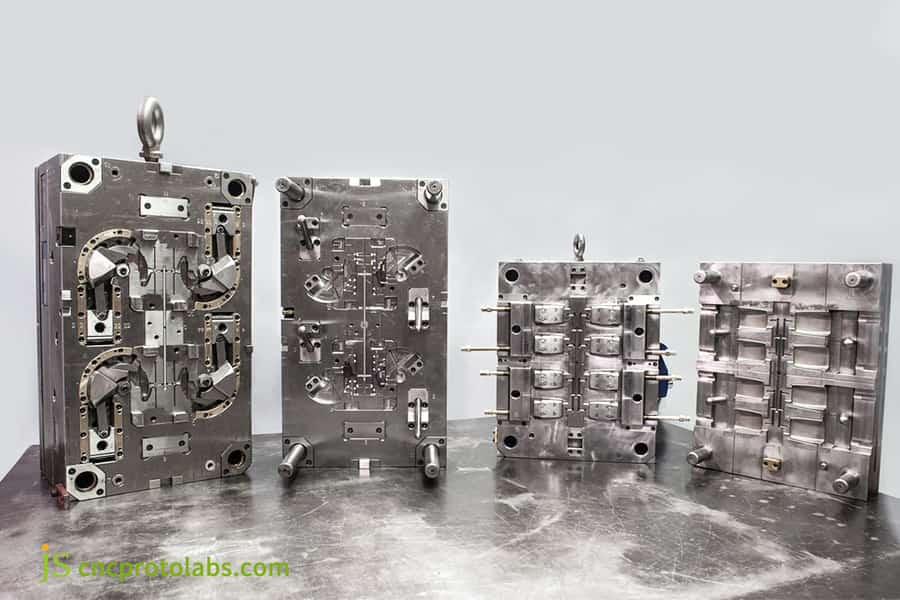

그림 2: 정밀 사출 금형강 공차 표준

최고의 사출 금형 툴링 서비스는 리드 타임과 DFM에서 어떻게 다릅니까?

글로벌 최고의 사출 성형 툴링 서비스의 차별화는 배송 속도와 DFM 깊이에 반영됩니다. 자동화 플랫폼은 48시간 이내에 고속 거친 DFM 및 빠른 샘플 테스트에 탁월한 반면, 심층 직판 서비스 제공업체는 고급 DFM을 통해 매우 어려운 드래프트 각도 및 기공 수축 위험을 7~10일 이내에 해결합니다.

알고리즘 전용 DFM과 전문가 수준의 심층 DFM

<테이블 스타일="너비: 100%; 테두리 접기: 접기; 테두리 색상: #000000;" 테두리="1"> <머리>

검토 차원​

알고리즘 전용 DFM(플랫폼)​

전문가 수준 DFM(JS Precision)​

<본체>

벽 두께 및 구배​

자동 감지

자동 감지 + 사람이 확인함

슬라이더 마찰 및 추출​

종종 간과되는 경우가 많습니다

시뮬레이션 및 최적화

복잡한 립 충전 및 에어 트랩​

자주 놓치는 경우

벤팅 설계로 분석된 Moldflow

공차 할당​

일반 ISO 등급

재료 이방성 보상

세계 최고의 사출 금형 툴링 서비스 중 JS Precision은 독특한 이중 검토 절차를 갖춘 서비스로 주목받고 있습니다. 15년 이상의 경험을 가진 툴링 디렉터가 수행하는 상세한 수동 검토와 AI 사전 심사가 결합되었습니다. 이 방법을 사용하면 T1 경화강 금형의 리드 타임이 7~12일로 단축되고 첫 번째 금형 시험에서 98%의 성공률을 보장합니다.

선도 공급업체 간 DFM 및 리드타임 비교

• Fictiv: GlobalFlex 국경 간 일정 관리 시스템과 APQP/품질 PPAP를 포괄하는 포괄적인 설정이 강점이며, 두 가지 모두 다국가 공급망 규정 준수에 도움이 됩니다.
• MakerVerse: 유럽 산업 표준과의 호환성을 보장하는 유럽 기반의 빠른 견적 및 엔지니어링 검토를 제공합니다.
• JS Precision에는 경력이 15년 이상인 툴링 디렉터가 수동으로 확인하는 이중 확인 방법이 있습니다. T1 금형 리드 타임은 매우 짧으며(7-12일) 첫 번째 금형 성공률은 매우 높습니다(98%).

JS Precision의 심층 DFM 검토 체크리스트

<올>

핫 러너 시스템 레이아웃: Yudo 및 Husky 핫 러너 시스템 모두에 대해 게이팅 균형 계산이 수행됩니다.

측면 코어 당김 구조: 마찰 저항을 테스트하고 슬라이드의 내구성을 분석하며 마모 플레이트를 설계합니다.

방출 변형 시뮬레이션: 응력 분포가 방출 분석을 통해 결정된 후 공기 보조 방출이 솔루션이 됩니다.

신속한 납품과 무결점 품질 사이의 균형을 맞추는 금형 제조 솔루션이 필요한 경우 JS Precision의 전문가 팀에 문의하여 종합적이고 무료 DFM 분석을 받으세요.

2026년 최고의 금형 공구 서비스에 대한 성과 지표는 무엇입니까?

2026년 최고의 금형 도구 서비스에 대해 상위 7개 공급업체를 평가하려면 공장 자격, 가공 공차, SPI 금형 등급 인증, 금형 수리 속도 등 4가지 주요 영역에 대한 평가가 필요합니다. 서비스. 이 접근 방식은 다계층 하도급과 관련된 위험으로부터 구매자를 보호합니다.

SPI 금형 클래스의 핵심 설명

<인용문>

SPI 표준 AN-102-78에 따르면 클래스 101 금형은 성형 표면이 최소 48 Rc로 경화되어 1,000,000주기 이상 지속될 것으로 예상됩니다. 클래스 102 금형은 최대 1,000,000주기까지 지속되는 것으로 추정됩니다.

이 표준을 완벽하게 준수하기 위해 JS Precision은 수명이 매우 긴 SPI 클래스 101/102 금형 생산에만 전념하고 있습니다. 예를 들어, 금형 코어에는 S136 경화강(HRC 48-52)을 사용합니다. 게다가 1,000,000회 사이클 후에도

치수 안정성을 보장하는 직선형 잠금 장치와 온도 제어 시스템을 사용합니다.

2026년 최고의 금형 툴링 서비스를 선택하는 과정에서 SPI 금형 카테고리와 금형 수리 처리 속도는 측정할 수 있는 주요 정성적 지표입니다.

2026년 7개 공급업체의 상황별 포지셔닝

• JS Precision: 5,000m² 이상의 작업장을 보유한 직영 정밀 제조 회사로, 공차 ±0.005mm의 초장수명 SPI 클래스 101/102 금형(≥1,000,000사이클)을 전문으로 하며 중간 마크업이 없습니다.
• Protolabs: 알루미늄 금형은 2~5일 이내에 제공되며 긴급 주문 및 소량 개념 증명 작업에 적합합니다.
• Fictiv: Global Flex 노드 계획 및 APQP/PPAP 관리를 포함한 국제 디지털 공급망.
• RapidDirect: 내부 역량과 외부 네트워크의 혼합, 비용 효율적인 온라인 견적 및 중간 규모 제조 능력.
• Wayken: 전문적인 엔지니어링 지원을 제공하고 정교한 저용량 금형 설계를 전문으로 하는 고정밀 프로토타입 제작 회사입니다.
• MakerVerse: AI 지원 견적이 유럽 산업 표준을 충족하는 유럽 디지털 서비스 플랫폼입니다.
• Haizol: 예산 중심의 쿼리대량 기본 가공 작업에 매우 효과적인 B2B 매칭 플랫폼입니다.

사출 금형 회사의 공급망 투명성을 어떻게 평가하나요?

사출 금형 공구 회사를 심사하는 주요 요소 중 하나는 생산 공정 가시성과 재료 추적 가능성을 검사하는 것입니다. 이를 준수하는 제조업체는 일반적으로 가공 절차 전반에 걸쳐 보증을 위해 강철 스펙트럼 분석 보고서, 금형 온도 제어 플롯 및 철저한 CMM 치수 측정값을 제공합니다.

공급망 투명성 감사 요구사항

• MTC(재료 테스트 인증서): 제철소 재료 인증서 및 스펙트럼 분석 보고서
• 경도 테스트 보고서: 열 처리(담금질) 후 금형 코어에 대한 HRC 경도 테스트 기록입니다.
• CMM 검사 보고서: Zeiss CMM 및 FAI(초도품 검사) 보고서의 전체 치수 측정 데이터입니다.
• 금형 시험 매개변수 시트: 사출 압력, 유지 압력 곡선, 금형 온도 제어 시트 및 금형 폐쇄 시간 시트

사출 금형 도구 회사를 선택할 때 온라인 아웃소싱 업체를 이용하면 책임이 전가되거나 심지어 비난을 받는 경우가 많다는 점을 명심하세요. RapidDirect 및 Haizol과 같은 플랫폼은 외부 파트너 워크숍에 아웃소싱하고, 배송 후 품질 문제가 발생하면 플랫폼과 제조 현장 간에 비난 게임이 시작될 수 있습니다.

온라인 아웃소싱과 폐쇄 루프 직접 운영

<테이블 스타일="너비: 100%; 테두리 접기: 접기; 테두리 색상: #000000;" 테두리="1"> <머리>

차원​

RapidDirect 및 Haizol(아웃소싱)​

JS Precision(폐쇄 루프 직접)​

<본체>

책임​

플랫폼과 공장에 책임이 전가될 수 있음

단일 책임 소재

프로세스 가시성​

플랫폼 대시보드로 제한됨

클라우드 기반 실시간 제조 피드

품질 분쟁​

다자간 협상

직접 엔지니어링 해결

문서 추적성​

일부

전체 MTC + CMM + EDM 로그

JS Precision의 폐쇄 루프 투명성 시스템

<올>

ISO 9001:2015 품질 관리: QMS로 서류 작업 시스템을 설정하고Cpk≥1.33이 달성된 프로세스 능력을 검증했습니다.

클라우드 기반 모니터링 시스템: 국제 주문 고객은 스펙트럼 분석을 통한 철강 구성 보고서, 담금질 후 경도 테스트, EDM 전극 기록, 금형 시험 동영상을 언제든지 확인할 수 있습니다.

24시간 대응 메커니즘: 당사가 접수하는 모든 엔지니어링 변경 공지(ECN) 및 금형 변경 요청은 주의를 기울여 늦어도 24시간 이내에 처리해 드립니다.

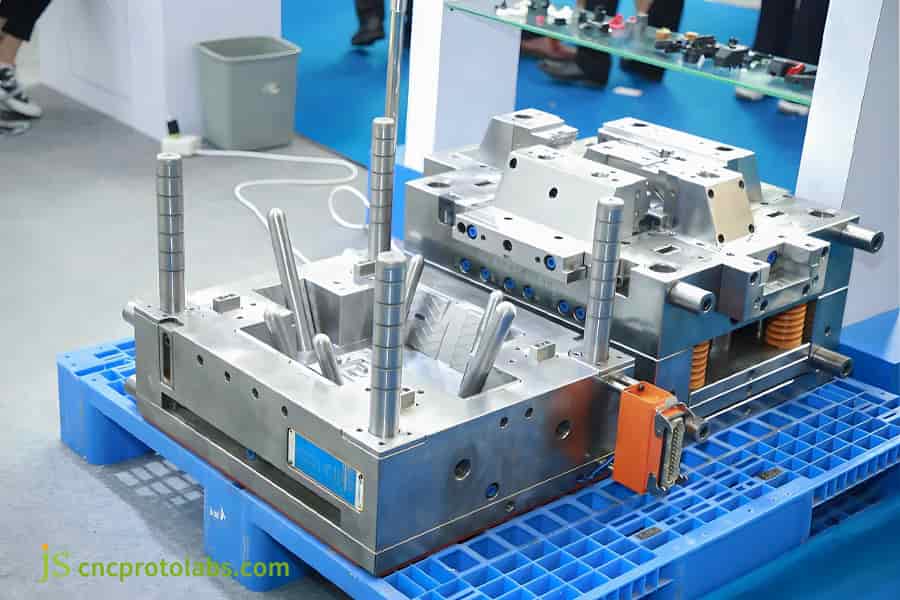

그림 3: 사출 성형 툴링 회사의 공급망 투명성 평가.

신속사출금형 툴링은 어떻게 T1 리드타임을 줄이고 공구 수명을 보장합니까?

효율적인 신속한 사출 성형 도구를 달성하는 열쇠는 사전 제작된 표준화된 금형 베이스와 모듈식 인서트 설계를 사용하는 데 있습니다. 표준 재고 범용 몰드 베이스를 활용하고 캐비티 인서트에만 5축 고속 밀링을 수행함으로써 T1 샘플을 5~7일 이내에 배송할 수 있으며 ≥ 100,000주기의 몰드 수명이 보장됩니다.

래피드 알루미늄 금형과 모듈러 강철 금형

<테이블 스타일="너비: 100%; 테두리 접기: 접기; 테두리 색상: #000000; 높이: 476.203px;" 테두리="1"> <머리>

매개변수​

프로토랩스(알루미늄)​

JS정밀(모듈러 스틸)​

<본체>

공구 재료​

7075 알루미늄

P20 / 718H 프리하든강

리드 타임​

2~5일

5~7일

공구 수명​

1,000~10,000장

≥ 100,000장

표면 마감​

Ra 0.8μm

Ra 0.05μm(미러 EDM)

비용과 표준 비교​

기준

기존 강철 금형 대비 -40%

신속 사출 금형 업계에서 JS Precision은MUD 표준 퀵 체인지 시스템을 기반으로 하는 모듈형 강철 금형을 제공하며 이에 따라 제조 시간과 비용이 50% 및 40% 감소합니다.

JS 정밀 모듈형 강철 금형 기술 접근

• MUD 표준 퀵 체인지 시스템: 재고가 있는 범용 몰드 베이스를 사용하고 캐비티 인서트만 가공합니다.
• P20/718H 사전 경화 강철 인서트: HRC 28-40의 경도 수준. 제조 시간이 50% 단축됩니다.
• 5축 고속 밀링: 캐비티 인서트 정밀 가공. 코너 반경 < 0.05mm.
• 40% 비용 절감: 기존 일체형 강철 금형에 비해 모듈식 솔루션은 비용을 40% 절감합니다.

신속한 툴링 선택 로직

• 생산량이 1,500개 미만이고 리드 타임이 9일 미만인 경우 JS 정밀 알루미늄 금형(머드 시스템)을 선택하세요.
• 생산량이 50,000~100,000개이거나 PA66+30% GF와 같은 연마성 플라스틱을 사용하는 경우 JS Precision P20 모듈식 강철 금형을 선택하세요.
• 주기 요구 사항이 5~7일이고 100,000주기를 초과하는 수명이 필요한 경우 JS Precision 모듈형 강철 금형 솔루션이 유일한 실행 가능한 옵션입니다.

CAD 파일을 보내주시면 JS Precision 엔지니어가 2시간 이내에 신속한 도구 솔루션을 평가해 드립니다.

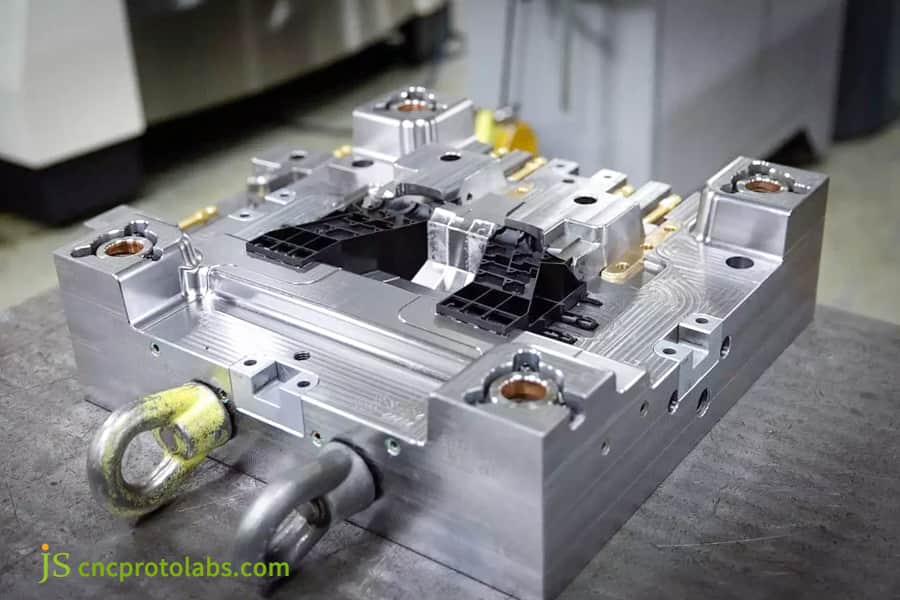

그림 4: 신속한 사출 성형 툴링으로 T1 리드 타임이 단축됩니다.

맞춤형 사출 금형 툴링 제공업체는 형상 적응형 냉각을 통해 수축을 어떻게 해결합니까?

맞춤형 사출 성형 툴링 제공업체로서 우리는 고품질 부품을 달성하는 방법 중 하나는 벽이 두꺼운 부품의 싱크 마크와 부품 휘어짐을 냉각시키는 등각 냉각 채널의 금속 3D 프린팅을 통해 이루어졌습니다. 이 방법은 냉각 시간을 30% 단축할 뿐만 아니라 치수 정밀도도 크게 향상시킵니다.

기존 채널과 형상 적응형 냉각 채널

<테이블 스타일="너비: 100%; 테두리 접기: 접기; 테두리 색상: #000000;" 테두리="1"> <머리>

매개변수​

전통적인 드릴 채널​

형응형 냉각(SLM 3D 프린팅)​

<본체>

냉각 채널 형태​

직선, 고정 직경

공동 윤곽선을 따릅니다

공동까지의 거리​

15~25mm(고르지 않음)

일정 1.5~3.0mm

금형 온도 변화​

±15°C

±1°C

주기 시간​

45초

28초(-38%)

부품 기하 공차​

±0.05mm

±0.01mm

맞춤형 사출 성형 도구 공급업체인 JS Precision에서는 SLM 3D 금속 프린팅 기술을 사용하여 부품이 구부러지고 모양이 복잡한 S136 금형 코어 내부에 등각 냉각 채널을 정확하게 만듭니다. 이렇게 하면 국부적인 가열로 인한 핫스팟이 제거됩니다.

형응형 냉각 - 그 뒤에 숨은 과학

심공 드릴링 채널은 일반적으로 사용되지만 이는 복잡하고 곡선형 캐비티 형상과 일치하지 않으므로 금형이 고르지 않게 국부적으로 가열되고 제품에 내부적으로 인장 및 압축 응력을 유발하는 싱크 마크, 뒤틀림 및 균열이 발생됩니다. JS Precision은 SLM 3D 금속 프린팅 기술을 사용하여 부품의 모양을 정확하게 따르는 S136 금형 코어 내부에 형상 적응형 냉각 채널을 제작합니다.

JS 정밀 형상 적응형 냉각 구현 단계

• Moldflow 열 분포 분석: 금형에서 열이 모이는 영역(예: 핫스팟)을 찾습니다.
• 채널 토폴로지 계획: 1.5mm 마이크로 채널 형상적응 냉각, 캐비티 표면에서 항상 2.5mm 거리
• SLM(선택적 레이저 용융) 프린팅: S136 몰드 코어 내의 냉각 채널 프린팅이 직접 수행됩니다.
• 금형 온도의 고정밀 제어: ±0.5℃ 정확도.

JS Precision은 ±0.005mm 공차 내에서 의료용 정밀 사출 금형 툴링 변형을 어떻게 해결했습니까?

JS Precision은 의료 고객을 위한 조립 공차 ± 0.005mm를 갖춘 정밀 사출 금형 툴링을 성공적으로 개발했습니다. 컨포멀 플로우 채널과 다단계 스파크 가공 공정을 최적화하여 마이크로미터 수준의 뒤틀림이 제거되었으며 샘플이 FDA 인증을 원활하게 통과했습니다.

고객이 직면한 어려움

클라이언트는 처음에 제3자 온라인 플랫폼을 통해 요청했습니다. 사실 미세유체 칩은 많은 수의 0.1mm 마이크로 채널로 채워져 있었기 때문에 프로토타입의 뒤틀림은 0.03mm로 조립 후 심각한 누출이 발생했습니다. 4번의 서로 다른 금형 수정에도 불구하고 플랫폼은 이를 제대로 처리하지 못했고 프로젝트는 2개월 지연되었습니다.

정밀 사출 성형 툴링의 수리 경험에 따르면 마이크로 채널 부품의 뒤틀림 제어는 플랫폼 고객 서비스 이전에 의존할 수 없으며 S136 경면 담금질 강철을 처리할 수 있는 능력을 갖춘 실제 제조업체가 직접 개입해야 합니다.

JS 정밀 솔루션

• 유체 및 열 응력 분석: 팀은 Moldflow를 사용하여 PEEK 재료 흐름을 3D로 시뮬레이션하고 사이드 게이트에서 서브마린 게이트로 전환했습니다.
• 금형 코어 소재 및 공정 개선: 소재를 S136 경면 경화(HRC 52)로 변경하고 미크론 수준의 모서리 청소를 위해 저속 공급 와이어 컷 EDM 및 Sodick EDM을 사용했습니다.
• 형각적 냉각 및 온도 제어 조정: SLM 3D 프린팅을 적용하여 금형 코어 내부에 1.5mm 형상형 냉각 채널을 내장하고 정확한 금형 온도 제어(±0.5℃)를 결합했습니다.

초기 실패에서 얻은 교훈

첫 번째 T0 금형 실행에서 그들은 이젝터 핀 배치가 동일하지 않아 광택 표면이 국부적으로 긁히는 문제에 직면했습니다. 팀은 즉시 기계식 이젝터 핀을 공기 밸브 기반 배출 시스템과 DLC 코팅으로 교체했습니다.

최종 결과

<테이블 스타일="너비: 100%; 테두리 접기: 접기; 테두리 색상: #000000;" 테두리="1"> <머리>

매개변수​

원래 플랫폼​

JS 정밀​

<본체>

마이크로 채널 허용 범위​

0.03mm 뒤틀림

±0.003mm

뒤틀림​

0.03mm

< 0.002mm

주기 시간​

35초

22초(-37%)

공구 수명​

성취하지 못함

1,000,000장

복잡한 마이크로 금형 가공 시 유사한 병목 현상에 직면한 경우 JS Precision 전문가 팀에 문의하여 무료 맞춤형 솔루션 및 비용 평가를 받으세요.

사출 금형 공구 공급업체 비교에서 JS Precision을 선택해야 하는 이유는 무엇입니까?

사출 금형 공구 공급업체 비교에서 15년 이상의 제조 경험, ISO 9001:2015 인증, 공장 직접 가격 책정 및 1:1 엔지니어 서비스를 갖춘 JS Precision이 다음과 같은 믿을 수 있는 대안이 되었습니다. Xometry와 같은 중개인.

JS Precision의 4가지 핵심 장점

• 공장 직접 비용 절감: 독립적인 워크샵과 포괄적인 장비 설정을 활용하여 추가 비용을 제거하고 금형 비용을 20%-30% 절감
합니다.
• 엔지니어링 보안: 10년 이상의 업무 경험을 보유한 숙련된 금형 엔지니어가 설계부터 금형 흐름 분석, 시험 실행 변경까지 지원을 제공하면서 전체 금형 생산 공정을 감독합니다.
• 평생 무료 금형 유지 관리: 당사 사업장에서 생산되는 모든 금형은 평생 유지 관리 및 무제한 샘플링 서비스에 포함됩니다.
• 빠른 처리 서비스: 일반적으로 하루 이내에 견적 제안이나 ECN을 보내드립니다.

사출 금형 공구 중개인과 제조업체 간의 차이는 분명합니다. 금형 제조를 위한 완전한 가공 능력을 보유한 제조업체만이 미크론 수준의 허용 오차까지 완제품을 제공할 수 있습니다.

비교: 브로커 모델과 제조업체

• Xometry 플랫폼(브로커): 서비스 수수료 20%-35% 추가, 고객 서비스를 통한 의사소통 오류 위험, 금형 수정에 대한 긴 리드 타임
• JS Precision(제조업체): 공장 직접 가격 책정, 엔지니어와의 직접 커뮤니케이션, T1 금형 시험의 첫 성공률 98%

FAQ

Q1: 금형 툴링을 위해 Xometry와 같은 플랫폼보다 직접 공장을 선택하면 주요 이점은 무엇입니까?

직접 공장에서는 일반적인 20~35% 플랫폼 가격 인상을 없애고 공장 직접 가격을 제공합니다. 엔지니어는 금형 흐름, 재료 선택, 공차 제어의 툴링 단계에서 통신 오류를 최소화하고 정확한 분석을 수행하기 위해 소비자와 직접 대화합니다.

Q2: 정밀 사출 금형 툴링에서는 어느 정도의 공차 수준을 달성할 수 있나요?

JS Precision은 경면 마감 EDM Sodick 기계와 Zeiss CMM 검사 장치를 사용하여 ±0.005mm까지 금형 코어 가공을 수행할 수 있으며 완성 부품 치수 공차는 ±0.01~0.02mm입니다.

Q3: 사출금형의 가격과 견적을 결정하는 중요한 요소는 무엇인가요?

금형 견적은 크기, 캐비티 수, 강철 유형(예: P20 NAK80, S136), 설계 복잡성 및 표면 요구 사항에 따라 결정됩니다. 공장에서 몰드 베이스를 제공하면 비용을 최대 30%까지 절감할 수 있습니다.

Q4: JS Precision에서 금형 툴링 견적과 무료 DFM 보고서를 요청하려면 어떻게 해야 하나요?

3D CAD 파일을 공유(STEP, IGES 또는 X_T 파일 형식)하고 제품, 수량 및 표면 마감 요구사항을 명확하게 설명하세요. 당사 엔지니어링 팀은 12시간 내에 Moldflow 시뮬레이션 및 DFM 보고서를 완료하여 견적을 제공할 것입니다.

Q5: 고속사출금형 툴링의 예상 공구 수명은 얼마나 되나요?

공구 수명은 공구 재질에 따라 다릅니다. 7075 알루미늄 금형의 금형 주기는 약 1,000~10,000회인 반면, 사전 경화강 금형(P20/718H)의 금형 주기는 50,000~100,000회를 초과할 수 있습니다.

Q6: JS Precision은 클라이언트 CAD 파일과 지적 재산을 어떻게 보호하나요?

JS Precision은 NDA를 엄격하게 준수하며 클라이언트 도면 데이터는 엔지니어만 액세스할 수 있는 암호화된 보안 서버에 보관되며 클라이언트 정보는 유출/복사되지 않습니다. 클라이언트도 제3자를 통해 부품을 제조하지 않습니다.

Q7: 설계 동결부터 T1 샘플 배송까지 일반적인 리드타임은 얼마나 되나요?

간단한 급속 성형 T1 샘플은 5~7일 내에 제작 가능합니다. SPI 클래스 101 정밀 생산 성형 부품(핫 러너 시스템 포함)은 12~18일 안에 준비됩니다.

Q8: T1 샘플 치수가 도면 사양을 충족하지 못하는 경우 절차는 무엇입니까?

치수가 허용 오차를 벗어나면 엔지니어링 팀이 전체 CMM 검사 및 고장 분석을 실행합니다. FAIR(초도품 검사 보고서)가 사양에 부합할 때까지 추가 비용 없이 금형을 수정하거나 금형 코어를 재용해해 드립니다.

요약

R&D에서 대량 생산으로 성공적으로 전환하려면 고정밀 사출 금형에 적합한 파트너를 선택하는 것이 중요합니다. Xometry와 같은 중개업체에 비해 제조업체와 직접 협력하면 비용을 20~30% 절감하고 ±0.005mm의 공차를 보장하며 심층적인 DFM 지원을 제공하고 미성형, 싱크 마크, 뒤틀림과 같은 위험을 제거할 수 있습니다.

Xometry에 대한 고품질 대안을 찾고 있거나 복잡한 프로젝트에 대한 평가가 필요한 경우 지금 JS Precision 엔지니어링 팀에 문의하세요. CAD 도면을 업로드하여 12시간 이내에 무료 Moldflow 시뮬레이션, DFM 평가 및 공장 직접 견적을 받아보세요.
