Cómo elegir un servicio de adhesión de sobremoldeo de PCB que prevenga la delaminación y fallas del circuito
Escrito por
Precisión JS
Publicado
May 22 2026
Sobremoldeo
Síguenos
El
sobremoldeado de PCB se usa comúnmente para proteger placas de circuitos en ambientes hostiles, pero a veces se detecta delaminación oculta o falla del circuito interno en la producción en masa, lo que puede retrasar el lanzamiento del producto.
Lo que la mayoría de los ingenieros electrónicos y gerentes de compras , sin excepción, se quejan con frecuencia son los puntos débiles: baja energía superficial de los sustratos, coeficientes incompatibles de expansión térmica, presiones de inyección renunciadas, que provocan que la PCB sobremoldeada se delamine durante la prueba de ciclo térmico. Los microcomponentes como 0402 y 0201 son extremadamente frágiles, lo que conduce directamente a una producción en masa lenta en la línea de producción y a costos de reelaboración.
Este artículo segmentará algunas soluciones principales para prevenir el sobremoldeo por delaminación a partir de ideas prácticas de compatibilidad de selección de materiales, modificación de superficies y control de parámetros. Ofrece estándares prácticos de evaluación del mercado de proveedores para la compra y la producción, lo que beneficia la producción de circuitos de estabilidad a largo plazo. Lea los siguientes principios básicos de ingeniería para mejorar la precisión de su toma de decisiones de tecnología de compra.
Descripción general de los indicadores clave de selección y fabricación de sobremoldeado de PCB
La estabilidad de la calidad del sobremoldeado de PCB depende totalmente de los parámetros numéricos del proceso. Un proceso de sobremoldeo de PCB calificado debe garantizar todas las especificaciones técnicas en un número fijo de procesos de sobremoldeo para evitar que se dellamine y dañe los componentes.
Dimensión de evaluación principal
Estándares de fabricación cuantitativos para prevenir la delaminación y fallas
Valor cuantitativo del cliente y garantía de calidad
Protección de circuitos (sobremoldeado de PCB)
Resistencia al corte de la interfaz τ>8,5 MPa, resistencia de aislamiento >10¹² Ω, 100% pasa la prueba de choque térmico de 24 ciclos.
Evite los riesgos de desprendimiento térmico y asegúrese de que la capa de sobremoldeo permanezca no delaminada y sea impermeable en condiciones de trabajo extremas de −40 ℃ a +125 ℃ para cumplir con los estándares de protección IP68.
Sobremoldeado por inyección de plástico
Tasa de cizallamiento de llenado de fusión <1200 s⁻¹, la presión de mantenimiento secundaria cae al 45%-55% de la presión de inyección.
Obtenga cero daños en los microcomponentes 0201 y elimine los problemas de flotación, desplazamiento y fractura del cable para mejorar en gran medida el rendimiento del lote.
Sobremoldeado de prototipos
La energía superficial aumentó a ≥52 mN/m, tasa de vacío de la interfaz de prueba ultrasónica <2 %.
Bloquee los riesgos de producción en masa por adelantado y garantice la estabilidad de la producción por lotes basándose en inspecciones no destructivas y datos de análisis de flujo de moldes.
Control de calificación del proceso
Posee las certificaciones ISO 9001:2015 e IATF 16949, con informes CMM de tamaño completo e informes de tasa de vacíos de rayos X para muestras.
La trazabilidad estandarizada de todo el proceso evita fallas en lotes causadas por procesos no estándar y reduce los riesgos de adquisición.
Conclusiones clave:
La resistencia de la unión es fundamental: Para sobremoldear los delaminados, la energía superficial debe obtener 48 m N/m. Los proveedores deben exigir una prueba con pluma dina o de ángulo de contacto.
Evita el impacto de los componentes,cuando se moldea por inyección una placa de circuito de sobremoldeo, la velocidad de corte de la inyección de material fundido de relleno debe limitarse a no más de 1200 s⁻¹; si se excede, se producirán vuelos cables o componente interno 0201 para mover.
Proceso estricto y aprobaciones múltiples: al elegir un fabricante de sobremoldeado, es bueno verificar la presencia de un fabricante certificado por el sistema ISO 9001:2015 e IATF 16949. Las muestras iniciales deben obtener un informe CMM de tamaño completo junto con un informe de tasa de vacíos de rayos X no destructivo.
¿Por qué confiar en la experiencia de JS Precision en soluciones de prevención de delaminación por sobremoldeo de PCB?
Las soluciones profesionales de protección sobremoldeado se basan en la experiencia práctica y el manejo de datos estándar, no en prueba y error basados en la experiencia.
Informado por la experiencia práctica profesional de sobremoldeo térmico de PCB de electrónica médica, nuestro equipo dedicó durante tres meses pruebas iterativas para problemas de delaminación de placas de circuitos flexibles, realizando un total de 48 lotes de experimentos de comparación de choque de temperatura.
Técnico Una perspectiva, IPC-2221A 6.3 sugiere que más Más del 80 % de todos los fallos de delaminación del sobremoldeo de calidad de los materiales que se encuentran en el mercado se deben a un tratamiento superficial inferior y a variaciones dentro de los parámetros del moldeo por inyección.
Tal como están las cosas, la mayoría de las plantas de procesamiento en la industria no estandarizan los parámetros para el control cuantitativo y todos los parámetros cambian junto con los cambios en el equipo y los operadores, lo que puede provocar fácilmente fallas tardías.
Nuestro equipo ha acumulado muchos años de experiencia en sobremoldeado electrónico de precisión, durante los cuales hemos estado investigando los puntos débiles del sobremoldeado de placas de circuito en condiciones de trabajo complejas, y hemos desarrollado un gran volumen de datos exclusivos de resolución de problemas, así como soluciones de optimización de procesos.
Como práctica de la industria, todas las mejoras del proceso se implementan basándose en mediciones reales, y todos los parámetros de producción en masa se confirman mediante la primera prueba del prototipo, sin ningún costo de prueba y error, asegurándose de brindar soporte de procesamiento personalizado de calidad al proyecto electrónico superior.
Para verificar rápidamente si su proyecto tiene riesgos de delaminación, puede recibir un informe técnico gratuito sobre el proceso de antidelaminación exclusivo de la industria y, simultáneamente, obtener servicios personalizados de detección de riesgos de proceso.
¿Cómo lograr la protección hermética del circuito en entornos altos y hostiles mediante la tecnología de sobremoldeado de PCB?
El sobremoldeo de PCB es una tecnología que aplica con precisión termoplásticos/elastómeros de baja viscosidad fundida sobre la superficie de PCBA,la aísla totalmente de la humedad, la niebla salina y el estrés mecánico. Es desde un nivel físico y al cruzar las moléculas, formando un frente firme para la protección del circuito.
Estándares convencionales de compatibilidad de sustratos de materiales de sobremolde
La compatibilidad de los materiales es una de las condiciones esenciales para la eficacia protectora. La compatibilidad de varios materiales de sobremoldeo con el sustrato FR-4 varía ampliamente, lo que realmente afecta la hermeticidad y la resistencia a la delaminación.
1.Material TPU: Se aplica a los materiales médicos y a los aparatos electrónicos de precisión como el mango. Tiene una excelente elasticidad y la resistencia al impacto más robusta. Está acostumbrado a la situación de conmutación de temperatura alta-baja de alta frecuencia.
2.Material de poliamida PA: la resistencia mecánica es alta y la resistencia a altas temperaturas es superior. Se utiliza en entornos industriales de alta carga, como control industrial, aplicaciones electrónicas para automóviles.
3.Materiales plásticos modificados: adaptados a determinados tipos de requisitos específicos de corrosión e impermeabilidad. Se deben comparar los datos del análisis termogravimétrico del sustrato antes de la aplicación.
Proceso preciso de control del equilibrio térmico
El control del equilibrio térmico garantiza que la máscara de soldadura no sufra degradación térmica. JS Precision adopta un sistema de control de temperatura del molde de múltiples zonas personalizadas para controlar estrictamente la temperatura cuando la masa fundida alcanza la PCB a un nivel específico.
Desarrollamos el cálculo de la liberación de calor de la unión fundida y la aplicación de la reacción TGA de máscara de soldadura. PCB para evitar el exceso de temperatura de procesamiento o exceder los 245 ℃ y asegúrese de que la PCB mantenga una fuerte unión física y no dañe el sustrato.
De manera sencilla, el proceso de calentamiento debe controlarse en un punto específico para que el plástico se adhiera rápidamente a la placa de circuito sin quemar la capa protectora.
Tipo de proceso
Estándar de energía superficial (mN/m)
Tasa de corte (s⁻¹)
Ciclos de choque térmico
Tasa de anulación de interfaz
Proceso de sobremoldeo convencional
≤45
≥1500
≤10
≥8%
Proceso antidelaminación de precisión
≥52
≤1200
≥24
≤2%
Proceso de precisión de grado médico
≥55
≤1100
≥30
≤1,5%

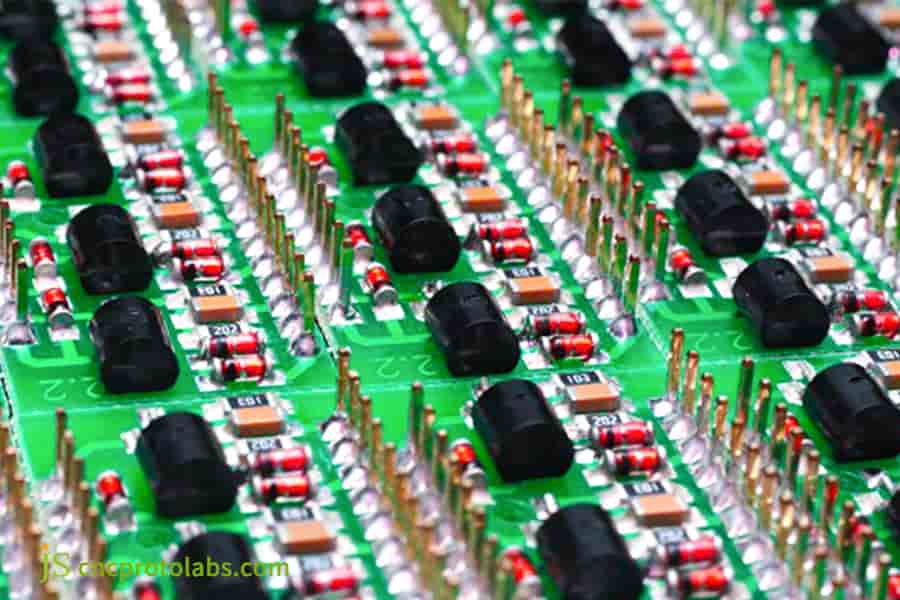

Figura 1: Placa de circuito verde con componentes de plástico sobremoldeados negros en un patrón de cuadrícula.
¿Qué calificaciones de equipos de ingeniería se deben revisar al evaluar a los proveedores de servicios de sobremoldeo de PCB?
Un proveedor de servicio de sobremoldeo de PCB de alto rango debe tener una máquina de moldeo por inyección eléctrica servoaccionada de alta precisión, un horno de secado previo al vacío, un sistema de control de temperatura del molde de precisión completamente automático, para garantizar la repetibilidad absoluta de los parámetros. La precisión del equipo afecta directamente la tasa de rendimiento del producto sobremoldeado.
Estándares de cuantificación de precisión de equipos principales
La limpieza de errores por lotes, calibración de precisión de inyección es la base. Para los equipos de producción, los fabricantes calificados deben cumplir estrictos parámetros operativos.
Eficiencia de la microinyección: el error de peso de la inyección se controla dentro de + 0,01 g para evitar burbujas y separación de capas resultantes de una inyección inconsistente.
Control del secado de la materia prima: La humedad de la materia prima se controla estrictamente mediante un analizador de humedad en línea para garantizar que se mantenga por debajo del 0,02 % para evitar la vaporización y la introducción de porosidad.
El taller de moldeo por inyección de la sala limpia Clase 10.000 se adopta para evitar que el polvo y las impurezas influyan en la fuerza de la unión interfacial.
Los equipos de marca ofrecen una calidad constante
Las instalaciones de moldeo avanzadas mejoran enormemente la estabilidad del proceso: JS Precision utiliza equipos de muy alta precisión de nuestro destacado proveedor KraussMaffei para implementar un control totalmente automatizado de los parámetros sin intervención humana, lo que da como resultado parámetros consistentes en cada lote y una producción de gran volumen sin defectos para sobremoldeado electrónico de alta gama.
¿Quiere calcular rápidamente el costo de producción en masa de su proyecto? No dude en programar una cita con nuestro ingeniero de proyectos senior. Cargue sus dibujos en 3D con un solo clic para recibir una evaluación personalizada de viabilidad de producción en masa.

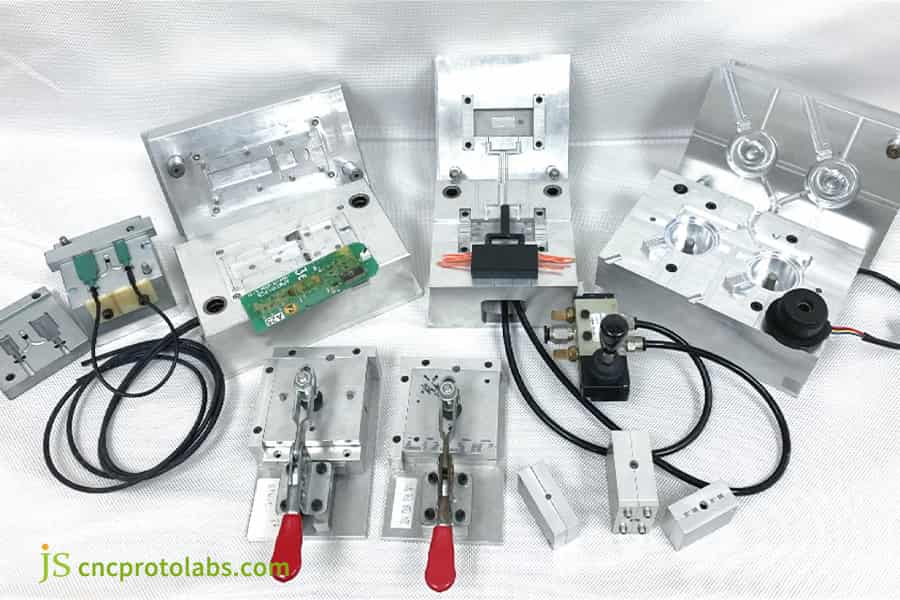

Figura 2: Disposición de moldes metálicos, abrazaderas rojas y placas de circuito para la configuración de la herramienta de sobremoldeo.
¿Cómo utilizar la simulación de campo de flujo para evitar el desplazamiento de componentes electrónicos internos en el procesamiento de placas de circuitos sobremoldeados?
Lograr un sobremoldeo de placas de circuito es un desafío debido a la necesidad de un control adecuado del caudal de fusión para garantizar la mejor posición de la compuerta para minimizar las fuerzas de corte durante el llenado (simulado por un elemento finito Moldflow). simulación de campo de flujo.)
Mecanismo de control de conexión de presión y caudal
La conmutación de la velocidad del flujo es el principal medio de protección de los componentes, utilizando la lógica de cuantificación de conmutación de retención de presión dinámica.
1. Llenado: Durante la etapa de llenado inicial del proceso, se debe asegurar un flujo laminar estable que se prolongue hasta que la cavidad del molde esté llena en un 98%. Esto es importante para evitar que la masa fundida a alta velocidad afecte los componentes del molde.
2. Cambio de presión: cambie a presión de mantenimiento de baja velocidad inmediatamente después de que se complete la etapa de llenado; la presión de mantenimiento será 45 %-55 % de la presión de inyección.
3. Optimización de la compuerta: Utilice una compuerta multipunto en forma de abanico para eliminar por completo los efectos locales de alta presión en las turbulencias.
Valor del moldeo por inyección de baja tensión
La reducción de la tensión de los componentes conserva el 100% de las características eléctricas del sustrato. Esto es poderoso para proteger componentes delicados como resistencias 0402 y chips BGA de paso estrecho, eliminando roturas, desplazamientos de cables voladores y los problemas asociados, asegurando que la función de la placa de circuito no se vea afectada.
¿Cómo controlar con precisión la temperatura del molde y el estrés térmico al elegir un proceso de sobremoldeo por inyección de plástico de alta calidad?
Durante el sobremoldeado por inyección de plástico, la temperatura del molde debe controlarse estrictamente dentro del límite de diseño de 1 ℃ debido a la alta tensión interna debido al enfriamiento desigual en el proceso de formación de microfisuras que causa Deformación de PCB. El desequilibrio de la tensión térmica es la causa principal de la deformación del producto terminado.
Solución diferenciada de control de temperatura del molde
La temperatura diferenciada del molde puede compensar el efecto de la tensión de contracción del plástico.
El grupo adopta el controlador de temperatura del molde de doble circuito de alta precisión para lograr un control de temperatura diferenciado en el molde superior y el molde inferior, por ejemplo 85 ℃ y 75 ℃ para los moldes superior e inferior para equilibrar exactamente el momento de flexión debido a la contracción del plástico.
Proceso estandarizado de alivio del estrés post-molde
Después de desmoldar, el producto terminado debe colocarse en un horno a temperatura constante de 60 °C durante 4 horas para completar el proceso de alivio de tensión de recocido, de modo que la tasa de contracción anisotrópica interna de PCB pueda reducirse por debajo del 0,3 %, y el defecto que causa la deformación del producto terminado pueda eliminarse desde la fuente.
En otras palabras, se trata dedar al producto terminado un "alivio de temperatura constante" y eliminar la tensión interna residual.
¿Para procesar componentes de sobremoldeo electrónicos automotrices de gran tamaño y alta precisión? Envíe una consulta a nuestra fábrica para recibir una solución de gestión térmica personalizada y adaptada a su director técnico.

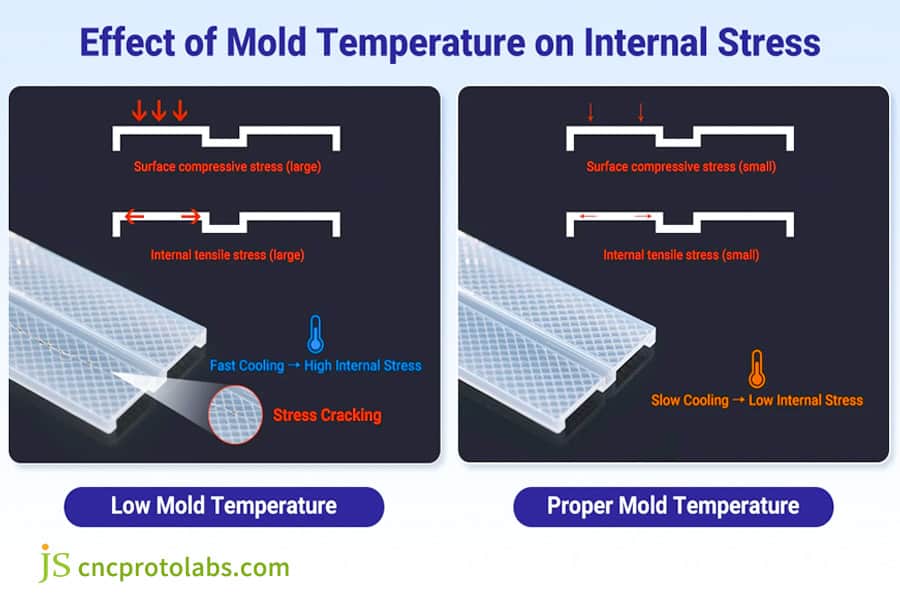

Figura 3: Diagrama de comparación de tensiones para sobremoldeado con diferentes temperaturas de molde.
¿Por qué la prueba de muestra de sobremoldeo del prototipo inicial es un paso esencial para reducir los riesgos de producción?
Comenzar con sobremoldeado de prototipos permite la validación temprana tanto del diseño, la configuración de sellado del molde, la orientación de la ranura de ventilación y el tipo y tamaño de la tasa de contracción del material.Evita el 95 % de los problemas de fallas sistemáticas antes de la masa. Se construyen los moldes de inyección producidos, lo que debería haber sido el paso previo central en la gestión de riesgos de la producción en masa.
Sistema de prueba de simulación de condiciones extremas
Las pruebas de condiciones extremas identifican posibles defectos del proceso en las primeras etapas. Como parte de la etapa de creación de prototipos, las demostraciones se realizan a -40 ℃ a +85 ℃ y 95 % de humedad, estas pruebas se realizan durante 48 horas.
Inspección y optimización precisa de microhuecos
La inspección de microhuecos es uno de los factores críticos para la prevención de la delaminación. Durante la inspección, la tasa de vacíos en la unión de la almohadilla de soldadura al plástico se observa a través de un microscopio metalográfico.
Cuando la tasa de espacios vacíos es > 5 %, se agrega un pasador de microventilación lo antes posible para optimizar la estructura del molde y garantizar la calidad de la producción en masa.
¿Cuáles son los pasos de modificación de superficie cuantificados implicados en la preparación de una superficie de sobremoldeo sólido?
Para determinar la fuerza de unión de la capa de sobremoldeo, la preparación de la superficie de sobremolde no solo es necesaria sino también decisiva, que debe realizarse mediante una tecnología sinérgica de corte múltiple compuesta de limpieza con plasma, despuntado por rayado mecánico y recubrimiento de la superficie de sobremoldeo con un agente de acoplamiento químico especial, como se menciona en IPC-A-600G 8.2.
Proceso de pretratamiento estandarizado de tres pasos
La activación de la superficie mejora gradualmente la adhesión interfacial. El procedimiento cuantitativo estandarizado es:
Limpieza de precisión: El isopropanol se utiliza en un baño ultrasónico de 300 s para limpiar la superficie del tablero de contaminantes de hidrocarburos.
Activación por plasma: barrido de plasma de baja presión de 450 W para aumentar la energía de la superficie a igual o superior a 52 m N/m desde una energía inicial de aproximadamente 32 m·N/m.
Fortalecimiento químico: El agente de acoplamiento de silano a superficies metálicas expuestas se utiliza para formar enlaces covalentes para garantizar una unión estable.
Estándares de control de calidad de calibración de energía superficial
La calibración de la energía superficial es una parte esencial para evitar la delaminación. El proceso se lleva a cabo en dos pasos con lápiz dinamométrico y probador de ángulo de contacto respectivamente para comprobar la energía superficial. El resultado debe ser el estándar para evitar retrasos en la delaminación.
¿Necesita una solución de tratamiento de superficies adaptada a su material de PCB específico? Nuestro laboratorio de ingeniería puede realizar pruebas personalizadas de coincidencia de energía superficial para su material de PCB. Envíe una consulta ahora para obtener una solución personalizada.

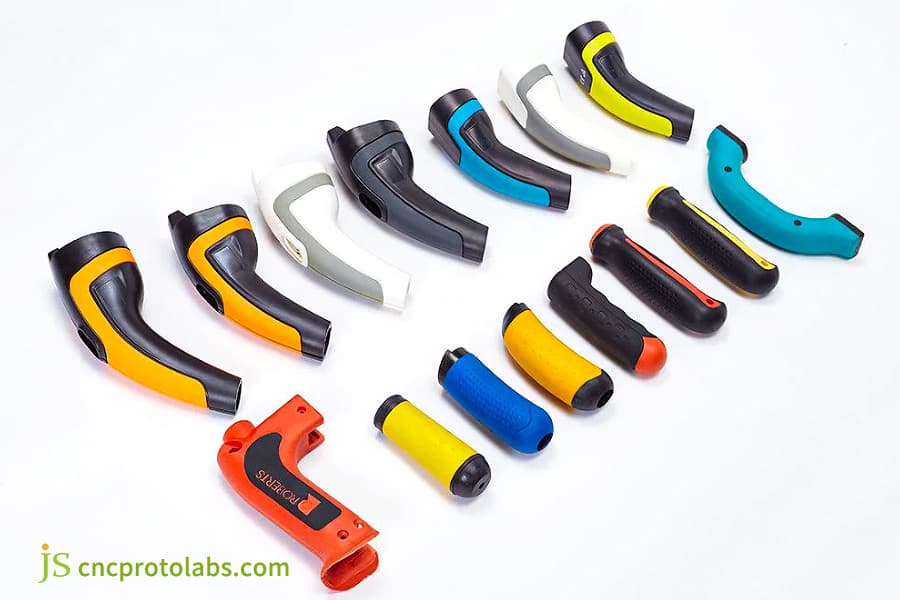

Figura 4: Conjunto de piezas multicolores para pruebas de superficie de sobremoldeo de prototipos.
¿Cómo evaluar a un proveedor de servicios de sobremoldeo con un sistema de gestión de calidad integral y personalizado?
Para decidir la calidad de un proveedor de servicios de sobremoldeo, la medida definitiva es la evaluación rigurosa de la presencia de END a aplicar en todo el proceso y la adopción de SPC (Control Estadístico de Procesos) en los procesos principales. El control sistemático es inevitablemente mucho mejor que la optimización del proceso de un solo punto.
Control Integral de Ensayos No Destructivos
La cobertura de pruebas no destructivas está totalmente libre de defectos. Toda la línea está equipada con un instrumento de inspección por rayos X en línea que puede capturar el 100% de defectos como porosidad de soldadura o rotura de alambre. Mantención de presión positiva de 20 kPa durante 15 segundos. Prueba de protección IP67/IP68.
Sistema de Cumplimiento Transparente
Gestión de certificación de cumplimiento RoHS/REACH de los productos. Todo el producto terminado y las piezas cuentan con certificación de materiales RoHS/REACH y declaración de conformidad CoC.
La trazabilidad completa de los datos de procesamiento está garantizada y la conformidad con los requisitos globales de adquisición de proyectos de alto nivel.
Elemento de prueba
Equipo de prueba
Frecuencia de prueba
Umbral calificado
Propósito del control
Resistencia al corte de la interfaz
Máquina universal de ensayo de tracción.
Tres piezas muestreadas por lote.
>8.5MPa.
Evita la delaminación de la interfaz.
Prueba de energía superficial
Instrumento de medición de ángulos de contacto.
Inspección completa de cada pieza.
≥52mN/m.
Asegure la resistencia de la unión de la interfaz.
Prueba de vacío interno
Detector de defectos de rayos X.
Inspección completa al 100% por lote.
＜2%.
Avoid internal structural defects.
Dimensional Accuracy Test
Three-Coordinate Measuring Machine.
First piece inspection plus batch sampling.
Tolerance ±0.02mm.
Guarantee assembly compatibility.
How To Prevent Delamination And Prevent Secondary Circuit Failure After Overmolding Through Precise Parameter Control?
Closed-loop control for prevent delamination overmolding demands the connecting of the melt injection temperature, mold temperature, injection pressure and cooling holding time, with a connected parameter curve to completely prevent the subsequent failure, due to the parameter fluctuation.
Parameter Fixation and Locking Mechanism
Locking process parameters takes no human intervention. Once the prototype has been tested up to requirements, main parameters like injection pressure, dwell time, mold temperature are locked on the actual equipment via the PLC chip so that no operator can access them.
Mold Preheating Standard for Mass Production
Molds preheating makes the production stable. Before each start-up at least 3 molds have to be preheated to avoid fluctuations in the process due to temperature variation between the machine and the molds (needed to keep the interface bonding stable after the long-term).
Quantitative Manufacturing Case Of Complex Secondary Encapsulation Molding For JS Precision Medical Monitor PCBA
This case study highlights how JS Precision overcame the technical challenge of overmolding cracking of a medical grade multi-layer FPC rigid-flex board by the precise control of a two-color plastic multi-stage injection molding process, and fully replicating the process that resolved the failure to overmolding circuit boards.
Client Challenges:
Our customer for this collaboration was a Europe and United States medical electronics company. This company's self-design high-end medical monitor multilayer rigid-flex PCBs at after passing plastic injection overmolding at an external factory, displayed interface delamination of 0.35mm even following 5 times of thermal cycling test.
This PCB has failed a medical grade reliability testing and suspended the project. The value of the client was that of low thermal stability flexible polyimide material and low erosion resistance of micro-solder joints. So the traditional process was not suitable for the features of this ultra-slim board.
JS Precision Solution:
From the practical point of view of our precision overmolding experience for medical electronics, our group used our own cost calculation formula to develop a complete solution: Total Cost = T + (U V), in which the process optimization cost T is balanced with the long term yield benefits U times V.
1.Changed the single point jet gate to a two sided asymmetrical balanced edge submarine gate. Where the melt scouring force was reduced by 40%.
2.The temperature control mode of 4 stage for the barrel was applied per the melting characteristics of plastic.
3.120 sec vacuum plasma cleaning was included before processing to raise the surface energy of the board to 55mN/m.
4.Simultaneously, the parameters controlling mold flow were optimized, maintaining shear rate below 1100 s-1 within component to be used without causing damage.
Lessons Learned:
In the first trial mold round, a lot of flash was found at the gold finger position due to the thermal deformation in flexible section. Team rapidly improved the solution by applying micron-graded PTFE sealing gasket into system mold insert, which reduced filling time by 0.8 second and eliminated overflow issue entirely.
In the end, 100% of 1500 pieces trial production samples successfully passed 30 thermal shock tests (interface void rate < 1.5%), greatly over industry requirement.
Customer Feedback:
The client's Senior Hardware Quality Director was very impressed with JS Precision after seeing the final testing/cross-section report.
Here are some of his comments: "JS Precision have a brilliant data driven engineering approach!They totally fixed the delamination problem that had been dogging us for months. We can now see JS Precision as a strategic manufacturing partner and can have absolute trust.”
Faced with similar complex rigid-flex PCB or multi-material precision overmolding challenges? Submit your customization requirements to JS Precision immediately to receive expert technical support and a quote.
Why Choose JS Precision As Your Long-Term Trusted Partner For Customized PCB Injection Molding And Packaging Processing?
The selection of JS Precision does not just equate a contract manufacturer, but a technology-oriented strategic partner with complete failure analysis laboratory, data support etc. The main selling point of JS is one-to-one, divisible, and highly stable customized service capability.
The brand can meet all a comprehensive range of needs from prototype prototyping to the mass production of several million units by using IATF 16949 and ISO standards.
The ISO 9001:2015 dual-system standards would give any customers a comprehensive flow of technical support by loads of DFM analyses, collaborates with CMM maps and environmental reliability tests. All the coordination is done by senior engineers has more than 10 years of experience.
It much reduces the communication gap, greatly improve the efficiency of the project and save the cost of trial-and-error.
FAQs
Q1: What is the typical MOQ for PCB overmolding, and how exactly are costs or quotes put together?
We can do prototype overmolding for single-piece tests and then go into mass production, generally from 500 pieces. You can just upload your drawings, and we quickly estimate the price and return a quote. The total cost usually includes mold fees, plus separate processing charges per step, not only one thing.
Q2: What is the key difference between a standard plastic processing shop and a proper overmolding service provider?
Most regular plants don’t have a consistent PCBA surface treatment workflow. This gap can cause delamination, quite easily, especially when materials meet at the interface. A professional provider performs plasma pretreatment to raise the board’s surface energy to above 52 mN/m. That means the delamination risk is basically removed, no big surprise defects.
Q3: Why would people pick TPU or polyamide (PA) as the outer layer to cover an overmolding circuit board?
TPU offers strong elasticity and impact endurance, so it fits medical equipment and handheld electronics. Polyamide brings strong heat tolerance and higher mechanical strength, so it matches the protection needs of heavy-duty circuitry in industrial control, automotive electronics, and similar use cases.
Q4: How do you make sure fragile 0201 components, and those fine-pitch lead chips, do not get ruined by the high pressure during injection molding?
We use Moldflow flow-field simulation to control the melt shear rate strictly under 1200 s⁻¹. After the cavity is filled 95%, we switch to secondary holding pressure, and we slow down the finishing stage. In practice this helps safeguard the 0201 precision parts, keep them intact even under the molding cycle.
Q5: How does JS Precision really guard the IP of enterprise clients when the electronic overmolding customization becomes complicated or very “detail heavy” ?
Before any collaboration begins, a compliant NDA confidentiality agreement is signed, then an internal engineering data isolation system is put in place. In the workshop, photography is simply prohibited, and all data is sealed in a strict manner to protect the client’s intellectual property in a proper and secure way.
Q6: How can you confirm by testing that the finished product after overmolding does in fact satisfy the high bar for preventing delamination during the overmolding process ?
The finished product has to pass 100% of the 24 high-and-low temperature thermal shock tests , then it also needs ultrasonic flaw detection. This is to make sure the void rate at the overmolding interface is below 2% , so it aligns with the anti-delamination process standard and requirements.
Q7: If the solder mask peels off from the plastic after months of actual use, what are the underlying reasons, or what typically goes wrong ?
Usually it comes down to inadequate surface pretreatment and cleaning. Residual contaminants reduce the surface energy , which then weakens adhesion. Over time, long-term thermal stress accumulation can trigger delayed delamination at the encapsulation interface, even if the initial bonding looked OK.
Q8: Generally, how long is the full customization and delivery cycle from submitting 3D drawings to receiving the final encapsulated PCB?
Within 24 hours after we receive the 3D drawings, we provide a DFM review and a quotation. Prototype prototyping takes about 10-12 working days, and mass production delivery is typically 20-25 working days, consistently.
Summary
Precision injection molding overmolding of PCBs is a challenging engineering task, involving many related technologies. Problems encountered during production, such as delamination, components fracture and airtightness failure, resulted from inadequate process management.
The application of strict control over surface energy parameter, solidifying low-stress mold flow curves and prototype limit test could reflect the circuit protection risk and guarantee the reliable operation equipment during prolonged period.
This kind of high-end electronical assemblies tolerates very few errors. JS Precision offers professional PCB overmolding to much reliable with our mature hands-on practice platform excellent quality-control-system. For process selection, the calculation of mass production, delaminating rectification, contact our engineer for custom DFM report and accurate quotation in time 24 hours.
