Spritzguss-Designservice ist eine frühe Phase der Machbarkeitsprüfung von CAD-Modellen von Kunststoffteilen vor dem ersten Stahlschneiden. Es wird durchgeführt, um Wanddickenschrägen, Position und Größe der Anschnitte und andere Aspekte des Formflusses zu überprüfen, um Werkzeugprobleme zu vermeiden. Der DFM-Analyseservice von JS Precision erkennt mögliche Verwerfungen, Vertiefungen und Lufteinschlüsse durch eine Reduzierung der Kosten für die Formnacharbeit um bis zu 85 % und eine Verkürzung der Markteinführungszeit um 2 bis 3 Wochen.
Überblick über die wichtigsten Informationen zum Spritzguss-DFM-Service
| DFM-Fokusbereich | Häufiger Fehler | JS-Präzisionsstandard | Auswirkungen auf Kosten und Qualität |
| Wandstärke | Verzug, Senkung, Hohlräume | Nominal ±10 %, 3:1 Übergangsverhältnis | 18 % kürzerer Zyklus, keine strukturellen Hohlräume |
| Entwurfswinkel | Abrieb, Ziehen, Auswurfsperre | Basis ≥1,5°, +1° pro 0,025 mm VDI 24-Textur | Beseitigt Oberflächenschäden und verlängert die Lebensdauer der Form |
| Rippen und Buckel | Basisbecken, kosmetischer Fehler | Rippe ≤60 % Wand, Wurzelradius R=0,5t | Kein Sinken auf Oberflächen der Klasse A |
| Tor & Läufer | Schweißnaht, Luftfalle, Scherung | Scherrate <100.000 s⁻¹, sequentielles Nadelventil | +35 % mechanische Festigkeit und Druckfestigkeit |
Wichtige Erkenntnisse
- Probleme erkennen und beseitigen: Eine Möglichkeit, Formnacharbeiten einzusparen, ist die frühzeitige DFM für Kunststoffspritzguss.
- Die Macht der Regeln: Durch die Sicherstellung einer gleichmäßigen Wandstärke, die über einen angemessenen Mindestentformungswinkel von 1,5° hinausgeht, wird Dimensionsinstabilität verhindert und ein einfacher Teileauswurf erleichtert.
- Simulationen: Führen Sie eine professionelle Bewertung der Herstellbarkeit von Spritzgussteilen durch und eliminieren Sie Bindenähte in Zonen mit hoher Belastung durch Füllsimulation.
- Von Anfang an mit einem Hersteller zusammenarbeiten: Die Zusammenarbeit mit einem kundenspezifischen Präzisionsspritzguss-Dienstleister wie JS Precision in den frühen Phasen des Entwurfs kann die Projektvorlaufzeiten um 14 Tage verkürzen.
Warum sollten Sie dem Spritzguss-Designservice von JS Precision vertrauen, um Nacharbeiten an der Form zu vermeiden?
Laut Marktforschung 70 % der Herstellungskosten werden während der Produktdesignphase festgelegt. Bei einem realen Entwicklungsprojekt für ein Autosensoren-PPS+40 %-GFR-Gehäuseprodukt führten die ersten Versuche mit der Form zu einem Verzug von 0,45 mm. Die Kosten für eine einzelne CNC-Formreparatur lagen zwischen 2.500 und 8.000 US-Dollar, und der Projektzeitplan wurde um 10 bis 21 Tage verschoben.
Indem wir das DFM in den Vordergrund des Designprozesses gestellt haben, haben wir den Verzug auf 0,015 mm gesenkt, die Zykluszeit von 42 Sekunden auf 29 Sekunden verkürzt und die Erfolgsquote erhöht (99,8 %).
Die Norm ISO 294-3:2020 legt sehr klar fest, dass spritzgegossene Proben unter sorgfältig kontrollierten Verarbeitungsbedingungen hergestellt und die wichtigsten Prozessparameter (Haltedruck, Formtemperatur, Scherrate) aufgezeichnet und überprüft werden müssen.
Um diese Vorschriften und die Kundenbedürfnisse vollständig zu erfüllen, berechnet das Ingenieurteam von JS Precision während des CAD die Wärmeübertragung und die Strömungsdynamik. Wir liefern einen DFM-Bericht, der die 22 wichtigsten Faktoren beim Formen auflistet: Wir optimieren beispielsweise die Wandstärke, das Läuferdesign und die Schließkraftparameter.
Möchten Sie DFM-Optimierungsparameter und Kostenvermeidungsstrategien systematisch beherrschen? Laden Sie das White Paper „Spritzguss-DFM-Fehlervermeidung“ von JS Precision herunter, um auf Vorlagen für Wandstärkenübergänge und Berechnungsformeln für die Auswurfkraft zuzugreifen.
Warum ist der Spritzguss-Designservice vor der Formherstellung so wichtig?
Der Spritzguss-Designservice identifiziert Durchflussengpässe und Interferenzrisiken vor der Formherstellung und reduziert so die Kosten für Formmodifikationen um 85 %. Eine Vorabanalyse ermöglicht die frühzeitige Beseitigung potenzieller Probleme – wie Einfallstellen, Verzug, Grat und Entformungsschwierigkeiten – die andernfalls bei Formversuchen auftreten könnten.
Kosten für den Formenbau ohne DFM-Überprüfung:
- Kosten für jede Modifikation der Form: 2.500–8.000 je nach Komplexität.
- Verzögerte Lieferung des Produkts: Jeder Wechsel der Form dauert 10 bis 21 Tage, was die Produkteinführungszeit erheblich verkürzt.
- Kumulatives Risiko: 70 % der gesamten Herstellungskosten werden während der Entwurfsphase ermittelt. Der Grenznutzen jeder nachfolgenden Designänderung nimmt schnell ab.
Die 22 DFM-Checklistenpunkte von JS Precision:
- Geometrische Bemaßung: Wandstärkenverteilung, Entformungsschräge, Rippenverhältnis und Hinterschnitte.
- Prozesseinstellungen: Position der Anschnitte, Läuferbalance, Schließkraft und Haltedruckprofile.
- Materialeigenschaften: Schrumpfungsanisotropie, Glasfaserorientierung und Nachschrumpfungskompensation.
- Prüfanforderungen: Kritischer Maßtoleranzbereich, Prüfbezugspunkt der Koordinatenmessmaschine (KMG) und Montagespielraum.
Mehrstufige Toleranzeinstellung:
- Oberflächen ohne Passung: Allgemeintoleranzen im Bereich von 0,1 mm werden ohne Anziehen angewendet, um unnötig enge Toleranzanforderungen zu vermeiden.
- Normale Passfläche: Befolgen Sie die ISO 20457 TG6-Richtlinie.
- Dichtungs-/Lagerflächen von hoher Bedeutung: Toleranz auf ISO 20457 TG4-Präzisionsniveau eingestellt.
Im Bereich der Fehlervermeidung beim Spritzgießen ist die Festlegung mehrerer Toleranzebenen eine der wichtigsten Techniken zur Kosteneinsparung. Indem Kunden ein für das Merkmal geeignetes Präzisionsniveau zuweisen, anstatt überall die engstmöglichen Toleranzen zu erreichen, können sie die Kosten für die Formenbearbeitung um 20 bis 35 % senken.

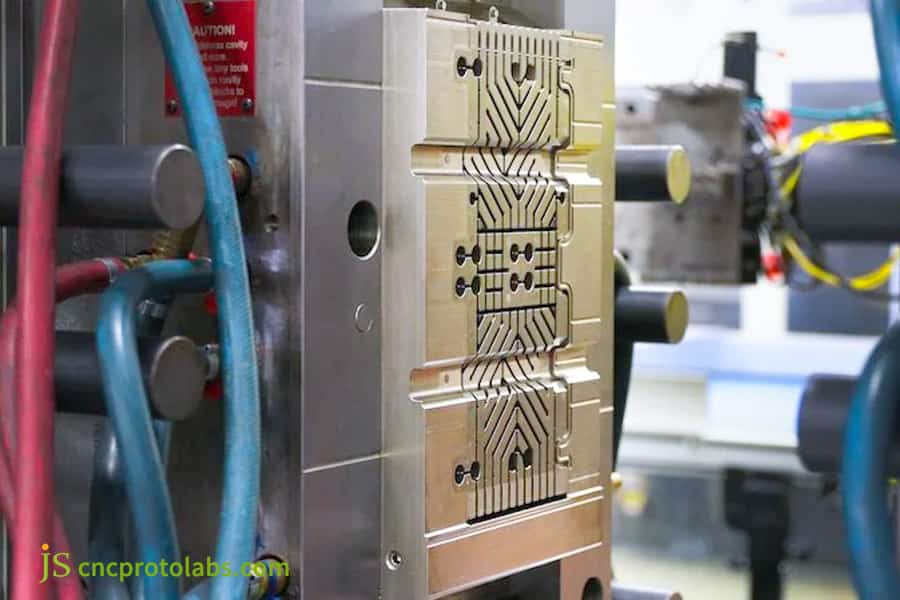

Abbildung 1: Industrielle Spritzgussform mit Kühlkanälen und Auswerferstiften.
Wie verhindert die DFM-Optimierung von Kunststoffteilen Verzug und Einfallstellen?
Die DFM-Optimierung von Kunststoffteilen erfordert eine gleichmäßige Wandstärke und allmähliche Übergänge, wobei plötzliche Änderungen auf minimal ±10 % gehalten werden, um Probleme wie Verzug und Einfallstellen zu vermeiden. Wir vergleichen Materialeigenschaften und Geometriestandards miteinander, um zu bestätigen, dass die interne Spannungsverteilung während des Schmelz-Erstarrungsprozesses gleichmäßig ist.
Strenge Kontrollstandards für Wandstärkenübergänge
- Gradientes Übergangsverhältnis: Das Übergangsverhältnis der angrenzenden Wandstärke muss weniger als 3:1 betragen.
- Rampenlänge: Die Länge der Übergangsrampe muss mehr als das Dreifache der Wandstärkendifferenz betragen.
- Lokale Obergrenze: Sollte ein lokaler Bereich um mehr als 120 % der Standardwandstärke überschreiten, verursacht die langsame Abkühlung des Kerns eine nach innen gerichtete Zugspannung, die zu Einfallstellen auf der Oberfläche führt.
Empfohlene Wandstärke und Schrumpfraten für gängige technische Kunststoffe
| Material | Empfohlene Wand (mm) | Schrumpfungsrate | Formschrägenwinkel (Basis) | Typische Anwendung |
| ABS | 2,0–3,5 | 0,4 %–0,7 % | 1,0° glatt / 1,5°+ strukturiert | Gehäuse für Unterhaltungselektronik |
| PC | 2,4–3,8 | 0,5 %–0,7 % | 1,5° glatt / 2°+ strukturiert | Optische & transparente Teile |
| PA66+30 %GF | 1,5–2,8 | 0,3 %–0,8 % (Durchfluss) / 0,7 %–1,2 % (Querstrom) | 1,5°+ | Automobilstrukturteile |
| POM | 1,5–3,0 | 1,8 %–2,5 % | 1,5°+ | Präzisionszahnräder, Lager |
| PPS+40 %GF | 1,0–2,5 | 0,2 %–0,4 % | 1,5°+ | Sensorgehäuse, Hochtemperaturteile |
Optimierungsvorteile
- Verkürzung der Zykluszeit: Durch optimiertes Wandstärkendesign wird die Spritzgusszykluszeit schätzungsweise um 15 bis 22 % sinken.
- Die Beseitigung von Fehlern: Dadurch werden Einfallstellenprobleme vollständig gelöst und gleichzeitig die Oberflächenqualität der Teile verbessert.
- Materialkosteneinsparung: Gleichmäßige Verteilung der Wandstärke minimiert Hot-Spot-Bereiche lokal und verringert die Menge an verschwendetem Material.
Der Kernwert des DFM-Analysedienstes liegt in der datengesteuerten Entscheidungsfindung. Unser professionelles Team bei JS Precision liefert innerhalb von 30 Minuten eine Bewertung des Risikos von Einfallstellen, wodurch Änderungen vorgenommen werden können und die Notwendigkeit vermieden wird, in den Formenbauprozess einzusteigen.
Senden Sie Ihren Entwurf, um eine Wandstärkenoptimierungsanalyse von JS Precision zu erhalten und Ihr Teil innerhalb von 30 Minuten auf das Risiko von Einfallstellen bewerten zu lassen.

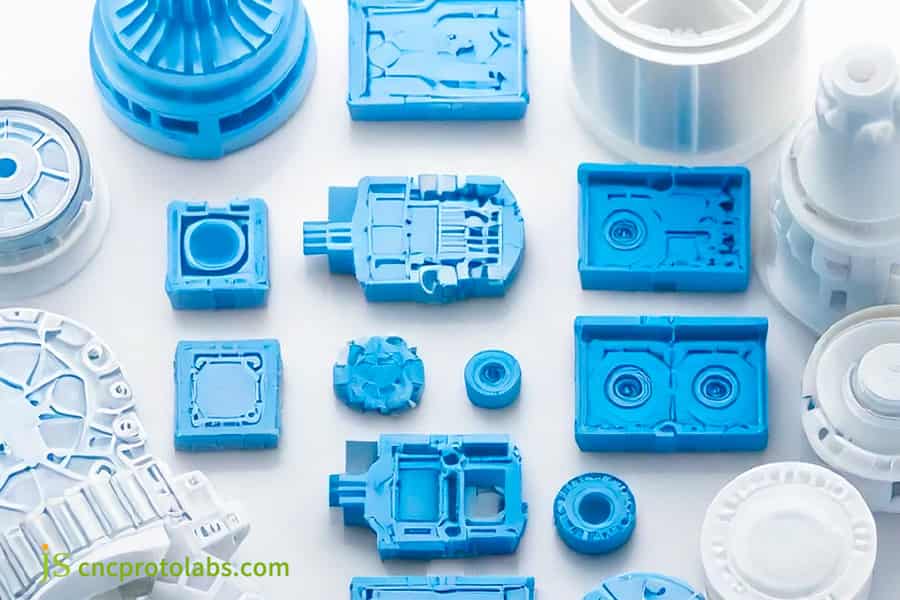

Abbildung 2: Sortiment blauer und weißer Präzisionskunststoffteile.
Warum verhindert die richtige Formschrägenkonstruktion Oberflächenabrieb und Auswurffehler?
Beim DFM minimiert die Anwendung eines Entformungswinkels von mindestens 1,5° die Reibung beim Lösen der Form und verhindert so Schleifspuren und Verformungen. Der minimal erforderliche Entformungswinkel wird für jede vertikale Seite durch Berechnung des Formtrennwiderstands ermittelt.
Technische Formel für die Auswurfkraft:
Feject = E × α × ΔT × A × μ
Variablendefinitionen:
- E: Elastizitätsmodul des Materials (MPa)
- α: Wärmeausdehnungskoeffizient (1/℃)
- ΔT: Temperaturunterschied (℃)
- A: Greiffläche (mm²)
- μ: Reibungskoeffizient
ISO 1:2016 legt fest: Die Standardreferenztemperatur für geometrische und dimensionale Spezifikationen beträgt 20 ℃.
Um diesen Standard strikt umzusetzen, berechnet JS Precision alle Entformungswinkel und Entformungskräfte für DFM für das Kunststoffspritzgießen bei einem Benchmark von 20 °C, um sicherzustellen, dass die im CAD markierten Neigungswerte mit der berechneten Schließkraft unter tatsächlichen Spritzgussbedingungen übereinstimmen, und um Entformungsfehler aufgrund von Verwirrung bei den Temperatur-Benchmarks zu verhindern.
Klassifizierungsstandards für Formschrägewinkel:
- Polierte Oberflächen: Die Mindestschräge sollte 1,0° betragen. Aus Sicherheitsgründen sind 1,5°–2,0° eine gute Wahl für Teile mit tiefem Hohlraum.
- Oberfläche mit Textur (VDI 3400 / Mold-Tech): Für jede Erhöhung der Texturtiefe um 0,025 mm muss der Formschrägewinkel um 1° ansteigen.
- Kernoberflächen (Innenseite der Rillen): Mindestens 0,5°, am besten 1,0°.
- Absperrflächen: Mindestens 3,0° sollten verwendet werden, um den Verschleiß der Werkzeuge vorzeitig zu verhindern.
CAD-Überprüfungselemente:
- Markierung des Bereichs ohne Formschräge:Markieren Sie im CAD-Modell alle Bereiche, in denen es keine Formschräge gibt oder die Gefahr einer umgekehrten Formschräge besteht.
- Entformungsprüfung für tiefe Rippen: Der minimale seitliche Entformungswinkel sollte 0,5° betragen, damit 20 mm tiefe Rippen sauber aus der Form entformt werden können.
- Texturtiefenanpassung: Ein Entformungswinkel von 3,0° wird standardmäßig angewendet, bevor die Textur finalisiert wird. Dies verhindert Gratbildung aufgrund der späteren Tiefenzunahme, die durch die Texturierung verursacht wird.
Bei der Bewertung der Herstellbarkeit von Spritzgussteilen ist der Entformungswinkel die erste Hürde, die sich auf die Erfolgsquote der Entformung auswirkt. Eine einfache Neigungsanpassung um 1° kann die Auswurfschadensrate von 5 % auf unter 0,1 % reduzieren.
Kontaktieren Sie die Experten von JS Precision für einen kostenlosen Bericht zur Formschrägenanalyse, um sicherzustellen, dass jede vertikale Fläche in Ihrem CAD-Modell die Anforderungen für eine sichere Entformung erfüllt.

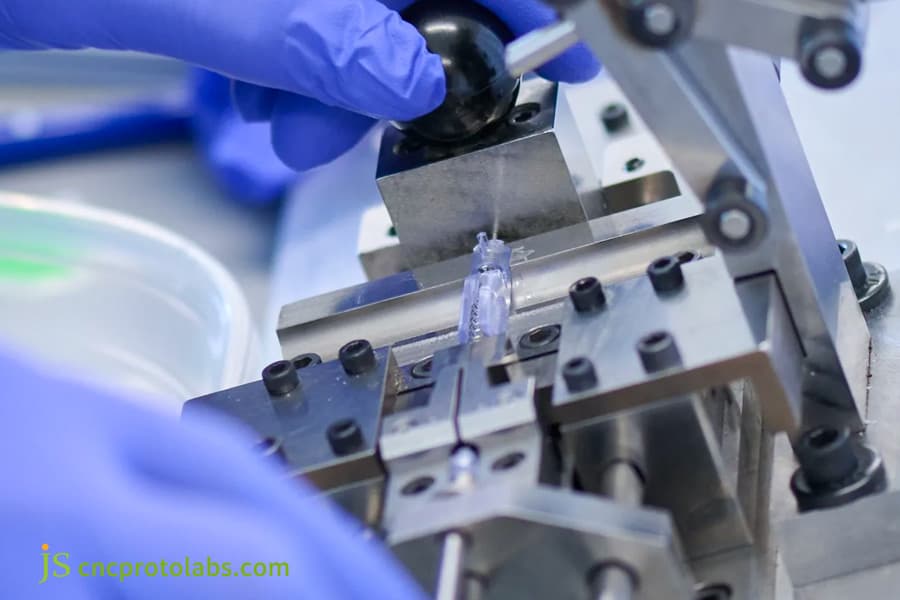

Abbildung 3: Arbeiter montiert durchsichtige Kunststoffteile an Maschinen.
Wie sagt die Formflusssimulation Schweißnähte und Lufteinschlüsse voraus und eliminiert sie?
Die Simulation des Formflusses während des DFM ermöglicht eine genaue Vorhersage des Auftreffens der Schmelze und von Lufteinschlüssen. Darüber hinaus wird durch die Optimierung der Anguss- und Entlüftungsanordnungen die strukturelle Integrität verbessert. Die fortschrittliche Simulationsfähigkeit der Moldflow-Software reduziert den Zugfestigkeitsverlust von Bindenahtsegmenten von bis zu 50 % auf unter 5 %.
Sequentieller Heißkanal-Nadelverschluss
- Toröffnungsreihenfolge: Die Reihenfolge, in der die Tore geöffnet werden, wird geändert, um die Schmelzfront so zu leiten, dass sie sich von tragenden Bereichen weg schneidet.
- Schweißnahtlinienverschiebung: Schweißnähte werden in Bereiche verschoben, die entweder für den Benutzer verborgen sind oder in denen die strukturellen Belastungen minimal sind.
- Beseitigung toter Zonen: Dadurch werden alle Konvergenz-toten Zonen vollständig entfernt, um Verbrennungen oder Kurzschüsse zu vermeiden, die auf Gaseinschlüsse zurückzuführen sein könnten.
Entlüftungsschlitzdesign auf Mikrometerebene
- Entlüftungsschlitztiefe: 0,015 mm bis 0,025 mm.
- Platzierung: Befindet sich an den endgültigen Schmelzkonvergenzpunkten.
- Entlüftungseffizienz: Gewährleistet eine schnelle Gasevakuierung ohne einen Blitz zu verursachen.
Mold Flow Simulation-Ausgabeliste
- Fill Balance Map: Passt die Füllzeitunterschiede zwischen Hohlräumen auf weniger als 0,02 Sekunden an.
- Stärkekarte der Schweißnaht: Lokalisiert die Stelle der Festigkeitsreduzierung jeder Schweißnaht und zeigt sie prozentual an.
- Luftfallen-Vorhersagekarte: Zeigt alle potenziellen Luftfallenstellen an.
- Warpage Deformation Map: Prognostiziert Verformungen fürX, Y und Z.
Der Schlüssel zur Verhinderung von Spritzgussfehlern liegt zunächst in der Simulation. Der Spritzguss-DFM-Service von JS Precision bietet den Schweißnahtwinkel sowie den Schmelzfronttemperaturunterschied als Prioritäten der Formflussanalyse, einen Konvergenzwinkel von mehr als 135° und einen Temperaturunterschied von weniger als 5℃, was den Mindeststandard darstellt, den wir zur Vermeidung von Festigkeitsschwäche haben.
Senden Sie Ihre 3D-CAD-Zeichnungen, damit das JS Precision-Team eine Formflussanalyse durchführt und innerhalb von 48 Stunden einen Simulationsbericht zusammen mit Empfehlungen zur Anschnittoptimierung erhält.
Wie bringt man Strukturfestigkeit und makellose Oberfläche im Rippen- und Nabendesign in Einklang?
Durch die Optimierung der Rippendicke auf unter 60 % der Hauptwanddicke bleibt die Steifigkeit erhalten und gleichzeitig werden Einfallstellen vermieden. JS Precision hält sich an die folgenden geometrischen Regeln, um die strukturelle Integrität sicherzustellen, ohne das Erscheinungsbild sichtbarer Oberflächen zu beeinträchtigen.
Geometrische Rippenparameter
| Parameter | JS-Präzisionsstandard | Physikalische Begründung |
| Rippenbasisdicke | 50 %–60 % der Hauptwand (Tw) | Über 60 % → Einfallstelle auf der gegenüberliegenden Oberfläche |
| Rippenhöhe | ≤ 3 × Tw | Größer → Füllwiderstand und Kühldifferenz |
| Wurzelradius (R) | 0,25 Tw ≤ R ≤ 0,4 Tw | Reduziert die Spannungskonzentration und verhindert Risse |
| Rippenabstand | ≥ 2 × Tw (Mitte zu Mitte) | Ermöglicht Kühlwasserzugang, verhindert Wärmebrücken |
| Rippenentwurf | 0,5°–1,0° pro Seite | Sorgt für ein sauberes Auswerfen großer, dünner Merkmale |
Geometrische Boss-Steuerelemente
- Außendurchmesser: Verdoppeln Sie den Innendurchmesser, damit der Reifenbelastung ausreichend standgehalten werden kann.
- Höhenbeschränkung: Es ist nicht zulässig, die Stange über das Dreifache des Durchmessers des Außenkreises hinaus zu brechen. Sehr hohe Vorsprünge müssen mit dreieckigen Zwickeln versehen sein.
- Wurzelzwickel: Vier Zwickel im 90°-Abstand um die Wand herum, die als Verstärkung der Hauptwand dienen und verhindern, dass diese beim Einsetzen der selbstschneidenden Schraube platzt.
- Innenwandstärke: Wird zwischen 50 % und 60 % der Dicke der Hauptwand gehalten.
Leistungsvergleich: Vorher vs. Nachher
| Metrik | Vor der Optimierung | Nach der DFM-Optimierung |
| Einfallstelle auf Klasse-A-Oberfläche | Sichtbare Vertiefung von 0,15 mm | Keine Depression |
| Strukturelle Steifigkeit | Grundlinie | 80 % Steifigkeit bei 40 % Gewicht |
| Rippen-Rippen-Schnittvolumen | 3,5 × Nennwand | 1,0 × nominale Wand (entkernt) |
Die DFM-Optimierung von Kunststoffteilen dreht sich in diesem Fall hauptsächlich um ein paar Änderungen: Verwenden Sie statt dicker Wände Rippen und für scharfe Ecken verwenden Sie Abrundungsradien, die die Winkel weicher machen. Der kundenspezifische Präzisionsspritzgussservice von JS Precision prüft bei der Überprüfung Ihres CAD nacheinander das Dickenverhältnis und den Kehlradius jeder Rippe, um sicherzustellen, dass es zu keiner Schrumpfung aufgrund lokaler übermäßiger Dicke kommt.

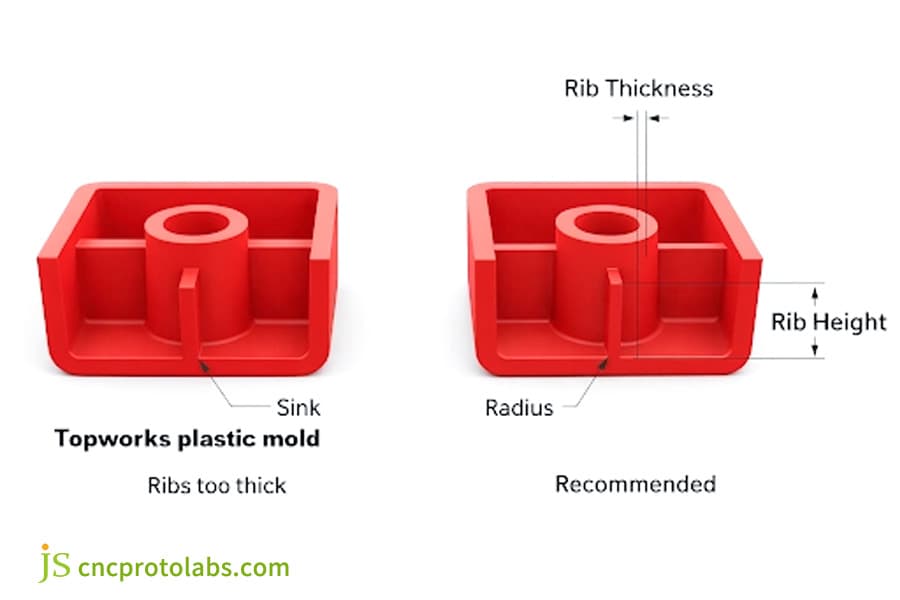

Abbildung 4: Diagramm, das das empfohlene vs. dicke Rippendesign zeigt.
Wie reduzieren intelligente Hinterschnitt- und Trennliniendesigns die Werkzeugkosten und die Komplexität?
Intelligente Unterschneidungspläne eliminieren überflüssige Nebenkerne durch den Einsatz von Durchgangs- und Absperrstrukturen und verringern dadurch die Komplexität der Form und die Maschinenkosten. JS Precision setzt auf drei grundlegende Strukturoptimierungsmethoden, um die Werkzeugkosten um 20–40 % zu senken.
Drei wichtige Strategien zur Kostensenkung und Strukturoptimierung
| Strategie | Wie JS Precision ausgeführt wird | Kostenauswirkungen |
| Pass-Through-Kerne | Öffnungen unterhalb von Schnappverbindungen, Stahl-zu-Stahl-Absperrungen bilden Hinterschnitte. | Keine zusätzlichen Mechanismuskosten |
| Flache Trennlinienanordnung | 3D-gekrümmte Trennlinien in 2D-Planar umgewandelt, reduziert CNC-Schwierigkeit. | Spart 15–25 % Bearbeitungsstunden |
| Abstoßendes Design | Bei elastischen Materialien (PP, PE) Zwangsauswurf bei Unterschreitung <5 % der Wandstärke. | Slider-Kosten zwischen 1.800 und 4.500 US-Dollar entfallen |
Formkostenverteilung
- Side-Action-Kern (Slider): Ein hydraulischer Side-Action-Kern erhöht die Formkosten um 1.800 bis 4.500 $.
- Heber: Die Kosten für den Heber betragen je nach Struktur ungefähr 2.000 bis 5.000 US-Dollar.
- Zusammenklappbarer Kern:Diese Art von Kern allein ist sehr teuer. Die Kosten für die vollständige Montage belaufen sich auf etwa 6.000 bis 14.000 US-Dollar.
Undercut-Neukonfiguration
- Unterschnitt identifizieren: Während der Entwurfsphase identifiziert die CAD-Software automatisch alle vorhandenen Hinterschnittmerkmale.
- Vergleich der verschiedenen Lösungen: Drei Optionen, Pass-Through, Bump-Off und Slider, werden unter Kosten- und Machbarkeitsgesichtspunkten bewertet.
- Einen optimalen Vorschlag machen: Empfehlen Sie eine Zero-Slider-Lösung und stellen Sie gleichzeitig sicher, dass die Produktfunktionalität erhalten bleibt.
DFM-Analyseservice macht den Unterschied zu einem Kostenprüfer. Der Spritzguss-Designservice von JS Precision zeigt im DFM-Bericht deutlich an, welche Schnallen durch Einsätze ersetzt werden können, welche über Schieber verfügen müssen und sorgt für entsprechende Kosteneinsparungen.
Fallstudie zur DFM-Optimierung medizinischer Automobilteile von JS Precision: Reduzierte Kosten um 35 %
JS Precision bietet Spritzgussanlagen für Automobilkomponenten in medizinischer Qualität. Durch den Einsatz von DFM (Design for Manufacturability) im Vorfeld beseitigt das Unternehmen Lufteinschlüsse und Verzerrungen, was zu 35 % geringeren Produktkosten führt. Anhand der Projektdaten eines Sensorgehäuses aus dem Material PPS+40 %GF haben wir eine umfassende technische Analyse durchgeführt.
Die Probleme des Kunden
Es handelte sich um einen Tier-1-Automobilteilehersteller, der einen Ausfall des PPS+40 %GF-Sensorgehäuses (mit einer Toleranz von ±0,02 mm) erlebte. Die ersten Formversuche zeigten einen Verzug von 0,45 mm und Schweißnähte in stark beanspruchten Bereichen, was zu einer Ausfallrate von 28 % bei Drucktests führte.
Lösungen von JS Precision
- Änderung der Wandstärke:
Der ursprüngliche Entwurf hatte unregelmäßige Wände mit einer Wandstärke von 3,5 mm, die auf eine konstante Wandstärke von 2,2 mm ausgehöhlt wurden. Diese wurden außerdem durch vier 1,2 mm starke Verstärkungsrippen verstärkt. Die Basis jeder Rippe ist mit R0,3-mm-Verrundungen versehen, um eine Rissbildung durch Spannungskonzentration zu verhindern.
- Überarbeitung von Läufer und Tor:
Der Tauchanschnitt wurde durch ein Dreipunkt-Nadelventil-Heißkanalsystem ersetzt. Dadurch verringerte sich das Fließverhältnis von 180:1 auf 110:1 und die Temperaturgleichmäßigkeit der Schmelzfront verbesserte sich um 15 ℃.
- Feinabstimmung von Haltedruck und Temperatur:
Konforme Kühlkanäle wurden durch SLM-3D-Druck hergestellt, wobei ein Abstand von 2,5 mm zur Hohlraumoberfläche eingehalten wurde. In Kombination mit einem stufengesteuerten Haltedruck von 85 MPa wird eine Temperaturschwankung der Form innerhalb von ±1,5℃ gewährleistet.
Lehren aus anfänglichen Fehlern
Der allererste Simulationslauf wurde in der Hoffnung durchgeführt, dass die Gusslinien durch bloße Erhöhung der Gusstemperatur (von 130 °C auf 160 °C) verschwinden würden. Das Ergebnis war eine thermische Zersetzung des Harzes und ein Verkleben der Gussform bzw. Risse auf der Gussoberfläche. Später beschloss das Team, sich auf die Änderung der Anschnittposition und der Läuferform zu konzentrieren, um den physikalischen Designprinzipien gerecht zu werden, anstatt Prozessvariablen einfach zu verwenden, um die Designbeschränkungen zu verbergen.
Endergebnisse
| Parameter | Originallieferant | JS-Präzision | Verbesserung |
| Verzug | 0,45 mm | 0,015 mm | Erfüllt die Toleranz von ±0,02 mm |
| Zykluszeit | 42s | 29s | -31 % |
| Fehlerrate bei Drucktests | 28 % | 0,2 % | -99,3 % |
| Werkzeug- und Produktionskosten | Grundlinie | -35 % | Erhebliche Einsparung |
Dieses Projekt verdeutlichte deutlich die Vorteile des kundenspezifischen Präzisionsspritzgussservices durch eine vollständige Schritt-für-Schritt-Anleitung, die vom Entwurf bis zur Massenproduktion reichte. Der Spritzguss-Designservice von JS Precision war nicht nur bei der Änderung der Wandstärke und der Anschnittplatzierung erfolgreich, sondern auch bei der Einführung der bestmöglichen konformen Kühlung und Haltedruckgradienten. Sie haben ein zuvor unmögliches Prozessfenster vollständig in ein stabiles Massenproduktionsszenario umgewandelt.
Wenn Sie bei der Herstellung komplexer technischer Teile mit ähnlichen Engpässen konfrontiert sind, wenden Sie sich bitte an das Expertenteam von JS Precision für eine kostenlose maßgeschneiderte Lösung und Kostenschätzung.
Warum sollten Sie mit JS Precision als Ihrem Hersteller von kundenspezifischen Präzisionsspritzgussdiensten zusammenarbeiten?
Wenn Sie sich für JS Precision entscheiden, erhalten Sie einen DFM-Service der Enterprise-Klasse. Als erstklassiges Unternehmen für die Herstellung von Spritzgussteilen bieten wir unseren weltweiten Kunden eine präzise Fertigung. Unser eng integrierter maßgeschneiderter Präzisionsspritzgussservice hilft Ihnen dabei, die vollständige Prozesskontrolle vom CAD bis zur Serienfertigung aufrechtzuerhalten.
Fertigungsmöglichkeiten und Spezifikationen
- Zertifizierung:Unsere Produktionseinheit ist nach ISO 9001:2015 zertifiziert. Projekte in medizinischer Qualität unterliegen strikter Einhaltung der ISO 13485-Anforderungen.
- Ausstattung: 50+ hochpräzise elektrische Spritzgießmaschinen, Schließkraftbereich von 50 bis 1200 Tonnen.
- Inspektion: Keyence CMM, Spektralanalysatoren, 100 % Einhaltung der Maßtoleranzen.
- Branchen: Fokus auf Industrie- und Automobilunternehmen. Wir bieten wettbewerbsfähige technische Kunststoffverarbeitungsdienstleistungen.
Vier Gründe, sich für JS Precision zu entscheiden
- Kostenloser detaillierter DFM-Bericht: Senden Sie die CAD-Datei und erhalten Sie den DFM-Bericht einschließlich Moldflow-Analyse innerhalb von 24 Stunden ohne zusätzliche Kosten.
- Schnelle Prototypenerstellung und klares Angebot: Klare Staffelpreise (Werkzeug- und Stückkosten) mit Prototypenformen, die bereits nach 7 Tagen fertig sind.
- Erweitertes Qualitätskontrollsystem: Verwendung von KMG- und Spektroskopieinstrumenten von Keyence, um eine 100-prozentige Einhaltung der angegebenen Abmessungen zu gewährleisten.
- Vollständige kundenspezifische Fertigung: Bieten Sie die werksseitige Fertigung von Ultraschallschweißen, Lackieren, Lasergravieren und Montagedienstleistungen für Komponenten aus einer Hand.
Service Closed-Loop
- DFM-Überprüfung: CAD-Einreichung → Bericht innerhalb von 24 Stunden erstellt
- Formenbau: CNC-Bearbeitung → Hochglanz-EDM → Montage
- T1-Formversuch: Moldflow-Validierung → Musterlieferung
- Massenproduktion und Montage: Spritzguss → Sekundärverarbeitung → Vollständige Inspektion → Versand
FAQs
F1: Was sollte in einem professionellen Bericht über Spritzguss-Designdienstleistungen enthalten sein?
Der DFM-Bericht ist ein professionelles Dokument und umfasst eine Wanddickenkarte, einen Entwurfsanalysebericht, ein Anschnittdesign und eine Moldflow-Simulation. Es kann Gussfehler korrekt vorhersagen und Optimierungslösungen empfehlen und bietet darüber hinaus transparente Angebote für die Formöffnung innerhalb von 24 Stunden.
F2: Wie reduziert die Design-for-Manufacturing-Analyse die Gesamtkosten des kundenspezifischen Kunststoffspritzgusses?
Der Prozess beginnt mit der Identifizierung von Konstruktionsfehlern in der Entwurfsphase vor der Formerstellung. Diese Maßnahme hilft dem Unternehmen, Geld für Formänderungen zu sparen, die in vielen Fällen sehr kostspielig sind und zu Lieferverzögerungen führen. Darüber hinaus trägt die Strukturoptimierung dazu bei, den Formzyklus und die Formkomplexität zu minimieren und letztendlich die Kosten für die Massenproduktion der Teile zu senken.
F3: Was ist der minimale Entformungswinkel, der für Präzisionskunststoffteile erforderlich ist?
Der für Präzisionskunststoffteile erforderliche Mindestentformungswinkel beträgt 1,0°–1,5° für Basisteile bzw. für Teile mit tiefen Hohlräumen. Teile mit tiefem Hohlraum benötigen möglicherweise mehr, um ordnungsgemäß ausgeworfen zu werden. Außerdem erhöht sich der Entformungswinkel entsprechend der Tiefe der Textur des strukturierten Bereichs, um Kratzer am Teil beim Entformen und Verformungen durch Auswurf zu verhindern.
F4: Welche Faktoren berücksichtigt JS Precision Mold bei der Preisgestaltung Ihrer Spritzgussdienstleistungen?
Preis und Angebot für Spritzguss werden durch Formkomplexität, Harzmaterial, Teilemenge und Formzyklus bestimmt. Das Angebot wird erstellt, nachdem die Ingenieure die Zeichnungen und alle DFM-Anforderungen überprüft haben. Sie müssen lediglich Zeichnungen hochladen, um das Angebot zu erhalten.
F5: Kann die DFM-Optimierung kosmetische Einfallstellen auf Kunststoffteilen der Klasse A beheben?
Ja, bei der DFM-Optimierung kontrollieren wir streng das Wanddickenverhältnis an der Basis der Rippen. In Kombination mit einer gleichmäßigen Kühlanordnung trägt es dazu bei, örtliche Wärmeschrumpfung zu beseitigen und außerdem wirksam Schrumpf- und Einfallstellen auf Oberflächen der Klasse A zu beseitigen.
F6: Welche Art von Kunststoffmaterialien verwendet JS Precision beim kundenspezifischen Präzisionsspritzguss?
JS Precision ist in der Lage, Allzweck-, technische und Hochleistungskunststoffmaterialien anzubieten. Durch die DFM-Prozessüberprüfung sind Ingenieure in der Lage, das beste Material mit der am besten geeigneten Schrumpfrate und den wichtigsten Parametern der mechanischen Eigenschaften zu identifizieren.
F7: Wie wirkt sich die Anschnittposition auf die Herstellbarkeit und Festigkeit des Teils beim Spritzgießen aus?
Die Anschnittposition ist ein sehr wichtiger Faktor, da sie über den Füllweg und die Schweißnahtverteilung entscheidet. Indem der Anschnitt optimal in dickwandigen Bereichen außerhalb des Kerns platziert wird, ist er in der Lage, den Druck gut aufrechtzuerhalten und mithilfe der Formflusssimulation Bereiche mit hoher Spannung zu vermeiden. Dies ist eine sehr effektive Möglichkeit, die Gesamtfestigkeit des Teils zu verbessern.
F8: Was sind die Hauptvorteile, wenn Sie Ihre 3D-CAD-Dateien für eine kostenlose DFM-Beratung an JS Precision senden?
Um einen professionellen kostenlosen DFM-Bericht zu erhalten, senden Sie einfach Ihre Datei. Sie können Ihre Verarbeitungsrisiken genau einschätzen lassen und eine fundierte Entscheidung treffen, Angebote vergleichen und eine schnelle Prototypenerstellung gewährleisten.
Zusammenfassung
Die Durchführung einer umfassenden, detaillierten DFM-Analyse ist die wichtigste Investition zur Minderung schimmelbedingter Risiken. Durch die Optimierung von Wandstärke, Entformungsschrägen, Rippengeometrie und Formfließdynamik können Ingenieure Verzug, Einfallstellen und Lufteinschlüsse wirksam verhindern, bevor mit der Formherstellung begonnen wird. Frühe Designanpassungen verwandeln technische Konzepte in hochwertige Kunststoffkomponenten, die hohe Ausbeuten und Massenproduktionsreife gewährleisten.
Lassen Sie nicht zu, dass nicht optimierte CAD-Designs Ihr Produkteinführungsbudget oder Ihren Entwicklungsplan gefährden. Laden Sie noch heute Ihre 3D-CAD-Modelle hoch, um innerhalb von 24 Stunden einen detaillierten DFM-Konstruktionsbericht und ein wettbewerbsfähiges Angebot direkt ab Werk zu erhalten! Kontaktieren Sie das Expertenteam von JS Precision, um einen reibungslosen und effizienten Formenbauprozess in Gang zu bringen.
Haftungsausschluss
Der Inhalt dieser Seite dient ausschließlich Informationszwecken. Für JS Precision Services gibt es keine ausdrücklichen oder stillschweigenden Zusicherungen oder Gewährleistungen hinsichtlich der Richtigkeit, Vollständigkeit oder Gültigkeit der Informationen. Es liegt in der Verantwortung des Käufers, spezifische technische Anforderungen zu ermitteln und ein formelles Teileangebot anzufordern. Bitte kontaktieren Sie uns für weitere Informationen.
JS Precision Team
Maßgeschneiderte Fertigungslösungen. Mit über 15 Jahren Erfahrung in der Betreuung von mehr als 1.000 Kunden sind wir auf hochpräzise CNC-Bearbeitung, Blechbearbeitung, 3D-Druck, Spritzguss und Metallstanzen. Nachdem wir über 300.000 Präzisionsteile erfolgreich geliefert haben, können wir bei allen kundenspezifischen Projekten eine Pünktlichkeitsquote von 99,2 % gewährleisten.
Unsere Anlage ist mit über 100 hochmodernen 5-Achsen-Bearbeitungszentren ausgestattet und nach ISO 9001:2015 zertifiziert. Wir liefern schnelle, effiziente und qualitativ hochwertige Fertigungslösungen für B2B-Kunden in 150 Ländern. Ganz gleich, ob Sie Kleinserien-Prototyping oder groß angelegte Individualisierungen benötigen, wir unterstützen Ihr Projekt mit Vorlaufzeiten von nur 24 Stunden. Wählen Sie JS Precision für beispiellose Effizienz, Qualität und Professionalität.
Um mehr zu erfahren oder Ihre Angebotsanfrage einzureichen, besuchen Sie unsere Website: www.cncprotolabs.com
Ressource
