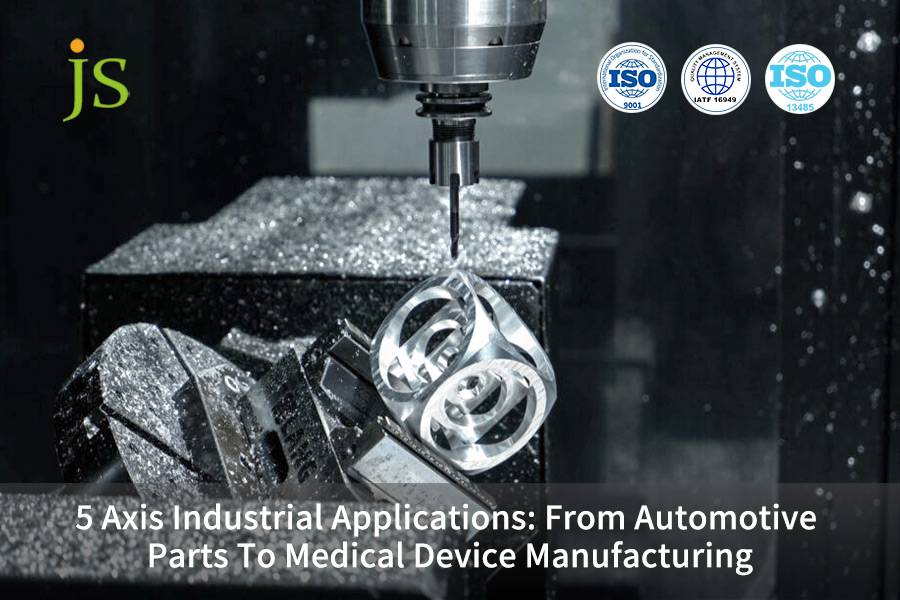

5-Achsen-Industrieanwendungen: Von Automobilteilen bis zur Herstellung medizinischer Geräte

" 5-Achsen-Bearbeitung in meiner Nähe „ist ein beliebter Suchbegriff, mit dem Fertigungsunternehmen nach fortschrittlichen Bearbeitungsgeräten suchen.

Die Kombination mehrerer Aufspannungen mit herkömmlichen Drei-Achsen-Bearbeitungszentren erreicht keine Toleranz von ±0,01 mm , doch das hocheffiziente 5-Achsen-Vertikal-Bearbeitungszentrum stellt sich als Lösung dar, die betrieblichen Fortschritt ermöglicht.

In diesem Artikel werden die Kernanwendungen der 5-Achsen-Bearbeitung im Automobil- und Medizinbereich analysiert. Er bietet einen vollständigen Leitfaden von der Geräteauswahl und Prozessanpassung bis hin zur Auswahl lokaler Lieferanten und hilft Ihnen dabei, die Teile gleich beim ersten Mal richtig zu machen.

Übersicht über die Kernantworten

Kernabmessungen	Kernlösungen
Auswahl der Ausrüstung	Ein 5-Achsen-Vertikalbearbeitungszentrum, das in Automobil- und Medizinanwendungen eingesetzt wird, erfordert die Auswahl von Spindelleistungskomponenten mit mehr als 18.000 U/min und ein vollständiges Feedbacksystem mit geschlossenem Regelkreis, das eine Genauigkeit von ±2 µm liefert.
Prozessanpassung	Die Bearbeitungseffizienz eines 5-Achsen-Drehtisches hängt von seiner Leistung ab, während die Torquemotor-Direktantriebstechnologie einen spielfreien Betrieb der Systeme ermöglicht, was zu einer um mehr als 30 % schnelleren Oberflächenreaktionszeit führt.
Passende Lösungen	Die 5-Achsen-Werkstückhalterung nutzt den Nullpunkt-Schnellwechsel und das Schwalbenschwanznut-Design, wodurch die Spannzeit um 90 % verkürzt und eine echte Fünfseitenbearbeitung erreicht werden kann.

Wichtige Erkenntnisse

• Präzision bestimmt den Erfolg: Medizinische Implantate erfordern eine Positionierungsgenauigkeit von ±0,004 mm, daher müssen Ingenieure für ihre Projekte 5-Achsen-Vertikalbearbeitungszentren wählen, die über optische Encoder mit geschlossenem Regelkreis verfügen.
• Einmalige Fixierung schafft Gewinn: Automobil-Hilfsrahmen Ermöglichen Sie die mehrachsige CNC-Bearbeitung, um den Spannaufwand zu verringern, was zu einer Genauigkeit der Maßmessungen von 99,8 % führt.
• Lokale Dienste reduzieren das Risiko: Wenn Sie nach einer 5-Achsen-Bearbeitung in meiner Nähe suchen, fordern Sie Lieferanten auf, Berichte zur Laserinterferometer-Kalibrierung und Fallstudien zur Bearbeitung ähnlicher Teile bereitzustellen.

Warum sollten Sie sich für 5-Achsen-CNC-Bearbeitungsdienste entscheiden? Basierend auf der Erfahrung von JS Precision

High-End-Fertigungsbetriebe sind auf die 5-Achsen-CNC-Bearbeitung als grundlegendes technologisches System angewiesen. JS Precision ist seit 15 Jahren in dieser Branche tätig und bietet Dienstleistungen für führende Automobil- und Medizinunternehmen in mehr als 30 globalen Märkten an.

Unser Unternehmen hat seinen Kernwert durch 5-Achsen-CNC-Bearbeitungsdienste durch die Fertigstellung von über 100.000 komplexen Teilen demonstriert.

Außerdem haben wir eine Lösung für den Automobilsektor entwickelt, mit der Maßabweichungen behoben werden können, die bei mehreren Spannvorgängen an Hilfsrahmen aus Aluminiumlegierung eines renommierten OEM aufgetreten sind.

Wir nutzten eine mehrachsige CNC-Bearbeitung, um einen Ein-Klammer-Umformprozess zu entwickeln, der die Bearbeitungszeit von 72 Stunden auf 22 Stunden verkürzte. Dieser Prozess erreichte eine Maßgenauigkeit von 99,8 %, was es dem Kunden ermöglichte, seinen Vertrag über 10 Millionen Einheiten pro Jahr zu erhalten.

Wir haben eine hochpräzise Bearbeitung mit einem vertikalen 5-Achsen-Bearbeitungszentrum implementiert, um die Oberflächengüte von Hüftimplantaten aus Titanlegierung für eine europäische Marke für medizinische Geräte auf Ra < 0,3 µm zu kontrollieren. Dieser Prozess führte zu einer Reduzierung des Chargenausschusses von 8 % auf 0,5 % und erfüllte gleichzeitig die ISO 13485-Zertifizierungsanforderungen für Medizinprodukte vollständig.

Der ISO 9001:2015-Standard stellt verlässliche Branchendaten bereit, die zeigen, dass die 5-Achsen-Bearbeitung die Produktionseffizienz komplexer Teile um über 40 % steigert.

Die 5-Achsen-CNC-Bearbeitungsdienste unseres Unternehmens bieten Ausrüstungsvorteile und wir verfügen über ein komplettes Team für Prozessforschung und -entwicklung, das maßgeschneiderte Bearbeitungslösungen entwickelt, die alle Schritte von der Auswahl der Werkzeuge über die Planung von Pfaden bis hin zur Überprüfung durch Simulation abdecken.

Unser Unternehmen bietet seinen Kunden drei wesentliche Vorteile, die ihnen helfen, Kernprobleme zu überwinden, darunter unzureichende Genauigkeit und längere Bearbeitungszeiten sowie übermäßiger Materialverschwendung bei der Handhabung komplexer Komponenten.

Möchten Sie eine hochpräzise und hocheffiziente Bearbeitung Ihrer Automobil- oder Medizinteile erreichen? Kontaktieren Sie jetzt die Prozessingenieure von JS Precision, teilen Sie ihnen Ihr Teilematerial und Ihre Bearbeitungsanforderungen mit und Sie erhalten eine kostenlose, maßgeschneiderte 5-Achsen-CNC-Bearbeitungslösung, die genau auf Ihre Produktionsanforderungen abgestimmt ist.

Wie wählt man das am besten geeignete 5-Achsen-Vertikalbearbeitungszentrum für die komplexe Oberflächenbearbeitung aus?

„5-Achsen-Bearbeitung in meiner Nähe“ führt zu mehreren Ergebnissen. Der erfolgreiche Bearbeitungsprozess für Automobil- und Medizinkomponenten erfordert die richtige Auswahl eines vertikalen 5-Achsen-Bearbeitungszentrums.

Seine Betriebsgenauigkeit und Leistung erreicht das System durch seinen grundlegenden Aufbau. Der Abschnitt stellt wesentliche Auswahlkriterien vor, die bewertet werden müssen.

Wie wirken sich Kernspezifikationen auf den Verarbeitungsbereich aus?

Die Automobil- und Medizinindustrie benötigt für ihren Betrieb bestimmte Tischabmessungen und Spindelstärken. Medizinische Implantate aus Titanlegierung eignen sich für Tische mit einem Durchmesser von 500–600 mm , während für Automobil-Hilfsrahmen Tische mit einem Durchmesser von > 800 mm erforderlich sind. Das empfohlene Spindelmodell ist die HSK63A mit 18.000–20.000 U/min , die effektiv Titan- und Aluminiumlegierungen schneiden kann.

Welche Methoden gibt es, um exakte Ergebnisse zu erzielen?

Die Automobil- und Medizinindustrie benötigt Geräte, die mit absoluter Genauigkeit arbeiten. Das System benötigt einen voll funktionsfähigen Rückkopplungsmechanismus mit geschlossenem Regelkreis, der sowohl lineare Encoder als auch Drehgeber umfasst, die an HEIDENHAIN- oder Siemens 840D-Systeme angeschlossen werden können, die diese Anforderungen erfüllen Präzisionsstandards nach ISO 10791-6 .

Welche Methoden gibt es zur Beurteilung dynamischer Fähigkeiten?

Die tatsächlichen Bearbeitungsfähigkeiten eines Systems können nicht anhand seiner statischen Leistungsindikatoren bestimmt werden. Der Lieferant muss RTCP-Testberichte und Laserinterferometer-Inspektionsberichte vorlegen, aus denen hervorgeht, dass die Positionierungsgenauigkeit die Anforderung von ≤ ± 0,008 mm erfüllt.

Kernparameteranforderungen für die 5-Achsen-Bearbeitung in verschiedenen Branchen

Industrie	Teiletyp	Anforderungen an die Positionierungsgenauigkeit	Anforderungen an die Oberflächenbeschaffenheit	Kompatible Tischgröße
Automobil	Hilfsrahmen/Querlenker	±0,01 mm	Ra<1,6 µm	>800mm
Medizinisch	Orthopädische Implantate	±0,004 mm	Ra<0,4 µm	Ø500-600mm
Energie	Ventilkörper/Pumpengehäuse	±0,008 mm	Ra<0,8 µm	>700mm
Formen	Spritzgusshohlraum	±0,005 mm	Ra<0,2µm	Ø600-800mm
Luft- und Raumfahrt	Turbinenschaufeln	±0,003 mm	Ra<0,3µm	Ø500-600mm

Was sind die wesentlichen Vorteile der mehrachsigen CNC-Bearbeitung im Vergleich zur herkömmlichen Bearbeitung?

Die mehrachsige CNC-Bearbeitung erreicht ihren Hauptwert durch ihr verbessertes betriebliches Bearbeitungssystem. Das System bietet eine Komplettlösung für die Schwierigkeiten, die bei der Herstellung komplexer Bauteile auftreten.

Warum ist „einmaliges Spannen“ ein qualitativer Sprung?

Der traditionelle Prozess der dreiachsigen Bearbeitung komplexer Teile erfordert drei separate Spannprozesse , die zu Positionierungsfehlern führen. Das Einzelspannsystem von Mehrachsige CNC-Bearbeitung sorgt für exakte Messungen, da es die Entstehung von Toleranzen im gesamten Prozess verhindert.

Wie kann die Materialentfernungsrate durch Trochoidalfräsen verbessert werden?

Durch die Kombination aus fünfachsiger Lageverstellung und der Mastercam Dynamic Motion-Technologie wird eine Verbesserung des Materialabtrags um 40 % bei gleichzeitiger Reduzierung des Werkzeugverschleißes um 30 % und geringerer Bearbeitungskosten erreicht.

Wann sollte man zwischen 3+2-Positionierung und vollständiger Fünf-Achsen-Anlenkung wählen?

Die Kombination aus 3+2-Positionierung und vollständiger Fünf-Achsen-Anlenkung ermöglicht eine Reduzierung des Maschinenkollisionsrisikos um 90 % . Der Prozess der 3+2-Positionierung dient der Schruppbearbeitung, während die vollständige Fünf-Achsen-Anbindung die Schlichtbearbeitung komplizierter gekrümmter Oberflächen ermöglicht.

Kompatibilitätstabelle gemeinsamer Werkzeugparameter für die 5-Achsen-Bearbeitung

Werkzeugtyp	Kompatibles Material	Empfohlene Spindelgeschwindigkeit (U/min)	Vorschubgeschwindigkeit (mm/min)	Kompatible Bearbeitungszentrumsspindel
Hartmetall-Schaftfräser	Aluminiumlegierung	18000-20000	1500-2000	HSK63A 18000 U/min
Vollhartmetall-Kugelkopffräser	Titanlegierung	8000-10000	300-500	HSK63A 20000 U/min
Spiralbohrer	Grauguss	6000-8000	200-300	HSK63A 18000 U/min
Bohrwerkzeug	Edelstahl	5000-7000	100-200	HSK63A 20000 U/min
Reibahle	Medizinische Titanlegierung	4000-6000	50-100	HSK63A 20000 U/min

Wie erreicht man mit einem 5-Achsen-Rundtisch die gesamte Bearbeitung in einem Aufspannvorgang?

Der 5-Achsen-Drehtisch ist der Hauptkörper der mehrachsigen CNC-Werkzeugmaschine und hat direkten Einfluss auf die Effizienz der Maschine. Dies ist besonders wichtig für die Bearbeitung von Automobil- und Medizinteilen in einer Aufspannung.

Wie beeinflusst die Qualität des Übertragungsverfahrens die Genauigkeit?

Drei Arten gängiger Übertragungsmethoden für die 5-Achsen-Drehtisch wurden auf verschiedene Bedingungen angewendet. Die Hauptunterschiede zwischen ihnen sind in der folgenden Tabelle beschrieben. Die Auswahl der Methode kann je nach Teileart erfolgen.

Übertragungsmethode	Kernvorteile	Kernnachteile	Passende Szenarien
Schneckengetriebe	Hohe Steifigkeit, großes Spannmoment	Spiel vorhanden, langsame Reaktion	Schweres Schneiden großer Automobilteile
Torquemotor-Direktantrieb	Spielfrei, hohe Dynamik	Etwas schwächere Steifigkeit	Bearbeitung gekrümmter Oberflächen von medizinischen Präzisionsteilen
Rollennockenmechanismus	Bearbeitung gekrümmter Oberflächen von medizinischen Präzisionsteilen	Höhere Kosten	Hochwertige Präzisionsbearbeitung im Automobil- und Medizinbereich

Warum ist die Trag- und Bremsleistung entscheidend für den Erfolg der Aufgabe?

Bediener müssen während des Bearbeitungsprozesses großer Teile ein ausreichendes Spannmoment aufbringen Automobil-Aluminiumlegierung Druckgussteile. Das Lamellenbremssystem liefert ein Drehmoment von 1200 N·m , das verhindert, dass sich das Werkstück bewegt und vibriert.

Wie kann ein langfristig stabiler Betrieb sichergestellt werden?

Der Produktionsbereich ist starken Spanstößen ausgesetzt, die auftreten, wenn medizinische Teile bearbeitet werden. Der 5-Achsen-Drehtisch muss die Schutzart IP67 erreichen, da er eine abgedichtete Konstruktion erfordert, die eine Betriebsstabilität über längere Zeiträume gewährleistet.

Abbildung 1: Ein 5-Achsen-Vertikalbearbeitungszentrum fräst präzise eine komplexe Aluminiumform, wobei Kühlmittel fließt und Metallspäne vorhanden sind.

Wie kann die 5-Achsen-Aufspannung optimiert werden, um das volle Potenzial der 5-Achsen-Ausrüstung auszuschöpfen?

Hochwertige Ausrüstung muss mit einer geeigneten 5-Achsen-Werkstückhalterung kombiniert werden, um ihre Leistung zu entfalten. Die Verwendung falscher Vorrichtungen während des Herstellungsprozesses beeinträchtigt die Maschinenleistung und führt gleichzeitig zu gefährlichen Situationen , die zu Kollisionen führen können.

Wie kann man Störungen beseitigen und die ultimative Nähe realisieren?

Mehrere Komponenten benötigen ihre individuellen Vorrichtungen, um das Problem der Werkzeugbeeinträchtigung während des Betriebs zu lösen. Der Herstellungsprozess erfordert Schwalbenschwanznutvorrichtungen, um komplizierte Hinterschnittbearbeitungen durchzuführen. Die Vakuumadsorptionstechnologie trägt dazu bei, das Ausmaß der Biegung zu reduzieren, die bei der Herstellung dünner Teile auftritt.

Wie kann ein Nullpunkt-Schnellwechselsystem die Effizienz steigern?

Das HSK-Schnittstellen-Nullpunkt-Schnellwechselsystem ermöglicht in der Massenproduktion Werkstückwechselzeiten von acht Sekunden. Die Maschine arbeitet mit einer Genauigkeit von ±0,005 mm .

Was sollten wir bei der Aktualisierung der Automatisierung beachten?

Wenn wir die Automatisierungsausrüstung in der Produktionslinie aufrüsten, sollten wir die Kompatibilität zwischen ihnen berücksichtigen 5-Achsen-Werkstückhalterung und Roboterbeladung/-entladung. Die pneumatische Erkennung kann Kollisionen verhindern und die Stabilität verbessern.

Möchten Sie Ihre 5-Achsen-Spannlösung optimieren? Sehen Sie sich die Spannvorrichtungs-Fallstudien von JS Precision an, um für Ihre Teile geeignete Vorrichtungskonstruktionsideen zu erhalten und die Spanneffizienz zu verbessern.

Abbildung 2: Eine 5-Achsen-Aufspannvorrichtung aus Metall mit grünen und grauen Klemmen hält ein orangefarbenes Bauteil sicher für eine präzise mehrachsige Bearbeitung.

Wie finde ich zuverlässige lokale Lieferanten innerhalb des Budgets für die 5-Achsen-Bearbeitung in meiner Nähe?

Nach der Suche nach 5-Achsen-Bearbeitungszentren in meiner Nähe liegt der Schlüssel darin, die zuverlässigen Lieferanten vor Ort zu prüfen. Wenn der lokale Lieferant zuverlässig ist, kann er den gesamten Prozess unterstützen.

Wie werden Qualifikationen und Ausrüstung überprüft?

Im Rahmen der Lieferantenqualifizierung und Geräteüberprüfung müssen Sie überprüfen, ob die Geräte ihren Angaben entsprechen und ihre Branchenzulassungszertifikate überprüfen, darunter IATF 16949 für Automobilgeräte und ISO 13485 für medizinische Geräte .

Wie führt man eine detaillierte Fallanalyse durch?

Der Auswahlprozess für lokale Lieferanten erfordert, dass Sie deren Aufzeichnungen einholen, die ihre Fähigkeit zur Bearbeitung identischer Teile belegen, zusammen mit ihren Berichten zur Oberflächen- und Dimensionskontrolle.

Wie bewertet man Kommunikation und Reaktion?

Der entscheidende Vorteil des lokalen Anbieters ist die schnelle Reaktion. Es ist notwendig, eine transparente Lieferung und eine 24-Stunden-Reaktionszeit bei technischen Problemen sicherzustellen.

Wie lässt sich beurteilen, ob die technische Stärke von 5-Achsen-CNC-Bearbeitungsdiensten die Anforderungen von drei Schlüsselkomponenten erfüllen kann?

Dienstleister, die 5-Achsen-CNC-Bearbeitung anbieten, müssen ihre Fähigkeit zur Herstellung von Teilen nachweisen, da diese Fähigkeit ihre Kernkompetenz darstellt. Für JS Precision stehen standardisierte Lösungen für die folgenden Arten von Kernteilen zur Verfügung:

Automobilteile: Hilfsrahmen/Querlenker

Automobil-Hilfsrahmen umfassen komplexe gekrümmte Oberflächen, die bei Tests mehr als 150.000 Ermüdungszyklen überstehen müssen. 5-Achsen-optimierte Bahnen und die Eliminierung von Werkzeugspuren können den Anforderungen gerecht werden.

Medizinprodukte: Orthopädische Implantate (Hüft-/Kniegelenke)

Medizinische orthopädische Implantate benötigen Titanlegierungsmaterialien Diese erweisen sich als kostspielig, erfordern jedoch Oberflächengüten unter 0,4 µm und müssen für den Kontakt mit dem menschlichen Körper sicher bleiben . Die Anforderungen können durch einen einzigen Aufbau mit 5-Achsen-Online-Messtechnik erfüllt werden.

Energieausrüstung: Ventilkörper/Pumpengehäuse

Energieventilkörper/Pumpengehäuse weisen tiefe Hohlräume auf und sind schwer zu bearbeiten. Eine Kombination aus Tauchfräsen und Wirbelfräsen kann das Problem der Spanabfuhr lösen. Die 5-Achsen-Verbindung kann die Genauigkeit der Dichtfläche gewährleisten.

Möchten Sie überprüfen, ob unsere 5-Achsen-CNC-Bearbeitungsdienste Ihre Teile bearbeiten können? Laden Sie Ihre Teilezeichnungen auf JS Precision hoch, um eine kostenlose Machbarkeitsanalyse und Genauigkeitsbewertung der Bearbeitung zu erhalten.

Abbildung 3: Zwei blaue, komplex geformte Teile mit mehreren Löchern, präzisionsgefertigt für den industriellen Einsatz, wahrscheinlich durch mehrachsige CNC-Bearbeitung.

JS Precision Case: Überwindung von Effizienzengpässen bei der Fünf-Achsen-Bearbeitung von Hochleistungs-Zylinderblöcken für Dieselmotoren

Herausforderung

Ein europäischer Motorenkunde musste einen Testzylinderblock für einen HT250-Grauguss-Hochleistungsdieselmotor bearbeiten. Die Abmessungen des Zylinderblocks betragen 600 x 400 x 300 mm, mit mehreren abgewinkelten Öllöchern, unregelmäßig geformten Wasserkanälen und präzisen Spindelbohrungen .

Der herkömmliche Prozess erfordert 4 Ausrüstungssätze für 8 Spannzeiten, mit einer Bearbeitungszeit von 42 Stunden. Die Koaxialitätsabweichung führt zu einer Ausschussquote von 12 %. Der Kunde muss dringend den Lieferzyklus verkürzen und sucht die Zusammenarbeit mit Einheimischen 5-Achsen-CNC-Bearbeitungsdienste .

Lösung

JS Precision bietet maßgeschneiderte Lösungen, die es seinen Kunden ermöglichen, maßgeschneiderte Dienstleistungen zu erhalten, die ihren individuellen Bedürfnissen entsprechen. Im Folgenden sind die wichtigsten Konfigurationen und Prozesse aufgeführt:

1. Ausrüstung:

Die Ausrüstung bei JS Precision umfasst unser 5-Achsen-Vertikalbearbeitungszentrum, das mit einer deutschen Kessler-Elektrospindel arbeitet, die einen HSK-A100-Werkzeughalter verwendet und mit 15.000 U/min läuft und ein Drehmoment von 250 Nm liefert.

Das System arbeitet mit einem 5-Achsen-Drehtisch mit Torquemotor, der durch seine B-Achsen-Bewegung von ±110° und die kontinuierliche C-Achsen-Rotation von 360° eine 5-Achsen-Bearbeitung des Zylinderblocks ermöglicht. Die Maschine arbeitet mit einer einzigen Einrichtung, um alle fünf Oberflächen des Zylinderblocks zu bearbeiten und dabei die Positionierungsgenauigkeit innerhalb von ±0,005 mm aufrechtzuerhalten.

2. Prozess:

Der Fräsvorgang für das Schichtschruppen verwendet Trochoidalfräsen, das eine Schnitttiefe von 2–3 mm erreicht und gleichzeitig die radiale Breite bei 25 % des Werkzeugdurchmessers beibehält.

Der Prozess verwendet eine 70-bar-Hochdruckspindel, die intern kühlt, um eine Spanabfuhrrate von 80 l/h zu erzeugen, die die Herausforderung der Zylinderblock-Spanentfernung löst. Das Bohrsystem mit fünfachsigem Gestänge erreicht eine präzise Lochbearbeitung, da sein Koaxialitätsfehler unter 0,008 mm bleibt, was der erforderlichen Toleranz entspricht.

3. Simulation:

Die vollständige Maschinensimulation in der VERICUT-Software ermöglicht es Benutzern, Schnittpfade zu simulieren, wenn Werkzeuge während der Simulation 150 mm über ihre normale Reichweite hinausragen.

Das System verhinderte drei verschiedene Interferenzprobleme , die zu jedem Zeitpunkt hätten auftreten können. Die Simulation erzeugte Fehler, die unter 0,003 mm blieben, während das System Maschinenkollisionen während der Stapelverarbeitungsphase verhinderte.

Ergebnisse

• Effizienz: Die Produktionsgeschwindigkeit für eine Einheit sank auf 15 Stunden, während das System eine Steigerung der betrieblichen Effizienz um 180 % erzielte und die Testkomponenten nach sieben Werktagen statt nach drei Wochen an ihrem Bestimmungsort eintrafen.
• Genauigkeit: Das Spindelloch erreichte eine stabile koaxiale Genauigkeit von 0,008 mm, während die Dichtfläche direkt montiert wurde.
• Kosten: Durch den Herstellungsprozess konnte die Ausschussquote um 1,5 % gesenkt werden, und der Kunde entschied sich dafür, die gesamte Chargenbearbeitung für dieses Zylinderblockmodell an JS Precision zu senden.

Möchten Sie bei der Bearbeitung Ihrer komplexen Teile einen Durchbruch in puncto Effizienz und Genauigkeit erzielen? Kontaktieren Sie jetzt JS Precision , mit dem Hinweis „Zylinderblock-Bearbeitungslösung“, um eine kostenlose Referenz zum 5-Achsen-CNC-Bearbeitungsprozess für ähnliche Teile zu erhalten.

Abbildung 4: Ein präzisionsgefertigter Motorzylinderblock aus HT250-Grauguss mit geneigten Öllöchern und unregelmäßigen Hohlräumen, hergestellt durch 5-Achsen-Bearbeitung.

FAQs

F1: Welche Kosteneinsparungen sind durch die 5-Achsen-Bearbeitung von Automobilteilen möglich?

Die 5-Achsen-CNC-Bearbeitung führt zu Kostensenkungen bei Automobilteilen, da sie den Bedarf an Vorrichtungen und Spannvorgängen verringert und die Ausschussproduktion und Werkzeugverschlechterung reduziert, was zu einer Gesamtkosteneinsparung von etwa 20–30 % bei den Teilen führt.

F2: Wie hoch ist die Positionierungsgenauigkeit eines vertikalen 5-Achsen-Bearbeitungszentrums?

Das vollständig geschlossene Rückkopplungssystem des Gitterlineals in einem vertikalen Bearbeitungszentrum mit 5 Achsen der Spitzenklasse ermöglicht es der Maschine, bei stabilen Bearbeitungsvorgängen eine Positionierungsgenauigkeit von ±2 µm zu erreichen.

F3: Wie wählt man das Schneckengetriebe und den Drehmomentmotor für den 5-Achsen-Drehtisch aus?

Das Schneckengetriebesystem eignet sich am besten für große Automobilkomponenten, die einen erheblichen Bearbeitungsaufwand erfordern. Das Drehmomentmotorsystem eignet sich jedoch für Komponenten aus der Medizinindustrie mit kleinen gekrümmten Formen.

F4: Wie kann die dynamische Genauigkeit der 5-Achsen-Werkzeugmaschine überprüft werden?

Am wichtigsten ist es, vom Lieferanten die Vorlage des RTCP-Testberichts zu verlangen, da der Bericht sonst nicht die tatsächliche dynamische Bearbeitungsgenauigkeit der 5-Achsen-Verbindung widerspiegelt.

F5: Was ist die größte Herausforderung bei der Bearbeitung von Automobil-Hilfsrahmen?

Die größte Hürde besteht darin, ein Produkt zu schaffen, das mindestens 150.000 Ermüdungszyklen erreicht. 5-Achsen-Verbindungsbearbeitungssysteme entfernen Werkzeugspuren von Oberflächen und verhindern gleichzeitig den Spannungsaufbau an gefertigten Bauteilen.

F6: Was ist die minimale Resthöhe (Oberflächenrauheit), die mit der 5-Achsen-Bearbeitung erreicht werden kann?

Bei vertikalen 5-Achsen-Bearbeitungszentren ist eine Spiegeloberfläche mit einer Oberflächenrauheit (Ra) von 0,2 µm für Formstahlmaterialien und 0,1 µm für Aluminiumlegierungen erreichbar.

F7: Was ist der minimale Werkzeugdurchmesser, der für die 5-Achsen-Bearbeitung tiefer Hohlräume verwendet werden kann?

Das System erfordert einen erweiterten Werkzeughalter, der eine 5-Achsen-CNC-Bearbeitung ermöglicht, um eine stabile Bearbeitung mikrotiefer Merkmale mit Werkzeugen mit 0,5 mm Durchmesser durchzuführen, die Tiefen erreichen, die dem Fünffachen ihres Durchmessers entsprechen.

F8: Wie lange ist die Lieferzeit für JS Precision?

Die Lieferzeit für Prototypen von Automobil- und Medizinteilen beträgt 5-7 Werktage. Der Lieferplan für die Massenproduktion beträgt zwischen 12 und 15 Werktagen . Das Unternehmen nimmt Aufträge entgegen, die eine sofortige Bearbeitung erfordern.

Zusammenfassung

Der Bedarf an leichten Automobilkomponenten und medizinischen Geräten mit präziser Fertigung erfordert eine 5-Achsen-CNC-Bearbeitung, um die Schwierigkeiten bei der Herstellung aufwändiger Teile zu bewältigen. Aus der Auswahl der Vertikales Bearbeitungszentrum mit 5 Achsen Bis zur passenden Lösung bestimmt jeder Schritt die Bearbeitungsgenauigkeit und -effizienz .

Wir haben fünfzehn Jahre damit verbracht, Kunden 5-Achsen-Bearbeitungslösungen zu liefern, bevor wir uns zu einem Komplettdienstleister entwickelt haben, der versteht, warum Unternehmen ihre Produkte von Anfang an richtig bekommen müssen, um ihre Anforderungen an die Aufrüstung ihrer Ausrüstung oder das Outsourcing von Teilen zu erfüllen.
