Beheben Sie Kabelausfälle in Roboterarmen mit individuell umspritzten Kabelbaugruppen

Maßgeschneiderte umspritzte Kabelbaugruppen spielen eine grundlegende Rolle bei der Gewährleistung des unterbrechungsfreien Betriebs von Industrierobotern.

Stellen Sie sich eine automatisierte Produktionslinie zur Herstellung von 500.000 Präzisionsteilen pro Jahr vor, die aufgrund eines Kabelbruchs am J4-Achsengelenk eines sechsachsigen Roboters abrupt anhält.

Am Ende verbringen Wartungsarbeiter zwei Stunden damit, das Problem zu identifizieren und ein Kabel auszutauschen, das normal aussieht. Dadurch belaufen sich die direkten Verluste auf Zehntausende Dollar, ganz zu schweigen von den verspäteten Lieferungen der Bestellung.

Tatsächlich kommt es in Tausenden von Fabriken weltweit immer wieder zu ungeplanten Ausfallzeiten dieser Art, die durch den plötzlichen Ausfall von Standardkabeln in dynamischen Verbindungen verursacht werden. Der Hauptgrund dafür ist, dass die Kabel selbst langlebig sind, aber nie dafür gedacht waren, den komplexen Torsions- und Biegebelastungen in Robotergelenken standzuhalten.

In diesem Artikel werden wir diskutieren, warum die Verwendung von kundenspezifisch umspritzte Kabelbaugruppen ist die einzige Lösung und wie JS Precision durch die Kombination von Materialwissenschaft und Präzisions-Kunststoffspritzguss dieses versteckte Risiko vollständig beseitigt.

Schneller Überblick

Kernthemen	Standard-Kabellösungen	Vorteile kundenspezifisch umspritzter Kabelkonfektionen
Hauptfehlerursachen	Die Prüfung der Biegelebensdauer allein ist nicht in der Lage, das Bauteilverhalten unter Torsionsbeanspruchung zu beschreiben.	Durch die Implementierung von Back-End-Strukturdesign und Spannungsentlastung kann die Torsionslast von der fragilen Lötverbindung auf die robuste umspritzte Schicht verlagert werden.
Wichtige Leistungsverbesserungen	Niedrige IP-Schutzart, schlechte Vibrationsfestigkeit, leicht korrodiert durch Schneidflüssigkeit.	Erreichen Sie die Schutzart IP67/68 , interne Lücken sind gefüllt, um kurzzeitige Brüche zu vermeiden, und können Millionen von Torsionstests bestehen.
Langfristige Kostenauswirkungen	Durch den häufigen Austausch entstehen hohe Ausfallzeiten.	Es verringert nicht nur den Ausfall größerer Gelenkkabel um mehr als 70 %, sondern reduziert auch effektiv die Wartungskosten und Ausfallzeiten.
Beste Lieferantenwahl	Nur wenige Materialien in der Bibliothek verfügbar, keine professionellen Testmöglichkeiten.	Verfügt über eine Bibliothek ölbeständiger und hydrolysebeständiger Materialien wie TPU/Silikon und bietet darüber hinaus maßgeschneiderte Torsionstestberichte und Rapid-Prototyping-Dienste.

Wichtige Erkenntnisse

• Kerntechnologie: Das zentrale Problem bei Ausfällen bei Robotergelenkkabeln sind nicht die Kabel selbst, sondern die präzise Spannungsentlastung durch speziell entwickelte umspritzte Kabelbaugruppen.
• Kostenlogik: Durch den einmaligen Kauf hochwertiger umspritzter Kabel ist es möglich, kabelbedingte Ausfallverluste um mehr als 70 % zu reduzieren, und die Kostenamortisation erfolgt in der Regel in weniger als 6 Monaten .
• Lieferantenauswahl: Bei der Auswahl von Umspritzungsdienstleistern muss deren Materialbibliothek (z. B. Ölbeständigkeit, Temperaturbereich) und ihre Testmöglichkeiten (Schwingungstests reichen nicht aus, sie sollten in der Lage sein, Torsionstestberichte bereitzustellen) sorgfältig geprüft werden.

Warum sollten Sie kundenspezifisch umspritzten Kabelkonfektionen vertrauen? JS Precision löst Herausforderungen bei der Verkabelung von Roboterarmen

Als professioneller Hersteller kundenspezifischer Roboterkabelbaugruppen nutzt JS Precision seine langjährige Branchenerfahrung zusammen mit modernster Kunststoffspritzgusstechnologie und gründlichen Testverfahren, um den hohen Kabelanforderungen der Kunden genau gerecht zu werden.

Dies macht JS Precision zu einer der bevorzugten Optionen für Premium-Kunden, die nach vertrauenswürdigen Roboterkabeln suchen.

Einem Branchenbericht aus dem Jahr 2024 zufolge machten Kabelprobleme 28,6 % der Ausfälle von Industrierobotern aus, und 62 % dieser Ausfälle waren auf Biegeermüdung zurückzuführen. Die maßgeschneiderten umspritzten Kabelbaugruppen von JS Precision sind eine großartige Lösung für dieses Problem.

Der Norm IEC 60811-504 legt fest, dass Roboterkabel in der Lage sein müssen, über 500.000 Biegezyklen zu überstehen. Gleichzeitig bestehen unsere Produkte kontinuierlich 10 Millionen Kabelkettentests, übertreffen die Standardanforderungen erheblich und bieten Kunden einen zuverlässigeren Kabelschutz.

Einer der Zulieferer von Automobilteilen implementierte eine Lösung von JS Precision, um die Probleme von Kabelausfällen in 120 sechsachsigen Robotern zu beheben. Ihre J4-Achsenkabel, die zuvor vier Monate hielten, haben jetzt eine Betriebslebensdauer von 24 Monaten, was zu jährlichen Einsparungen von mehr als 230.000 US-Dollar führt.

JS Precision fertigt kundenspezifische Kabelumspritzungen und liefert vollständige Testberichte und Materialoptionen. Jedes umspritzte Kabel erfüllt seine Betriebsanforderungen. Es scheint schwer zu ignorieren, wie dadurch ausfallbedingte Ausfallzeiten reduziert werden.

Die Wartungskosten sinken mit der Zeit. Der Service gewährleistet eine gleichbleibende Leistung. Kunden erhalten ein zuverlässiges, stabiles Erlebnis. Das ist wohl der Hauptvorteil.

Wenn Sie unter häufigen Kabelbrüchen in Robotergelenken leiden, wenden Sie sich an die Ingenieure von JS Precision für eine kostenlose Beratung zu kundenspezifischen umspritzten Kabelbaugruppen, um eine individuelle Lösung zu finden und Ihre Produktionslinie vor ungeplanten Ausfallzeiten zu bewahren.

Warum verdrehen und brechen Standardkabel in Robotergelenken zwangsläufig?

Der Hauptgrund dafür, dass Standardkabel in Robotergelenken brechen, liegt darin, dass sie nur Biegebelastungen standhalten können, wohingegen die J4-J6-Achsengelenke eines Roboters sie tatsächlich einer Torsionsbelastung aussetzen.

Die beiden Belastungsarten stellen völlig unterschiedliche Versagensmechanismen für den Leiter und die Abschirmung dar. Wenn keine professionelle Zugentlastung vorhanden ist und Kunststoffspritzguss , wird der Innenleiter schnell ermüden und sogar brechen.

Biegespannung vs. Torsionsspannung: Zwei völlig unterschiedliche Versagensmechanismen

Biegespannung bedeutet, dass sich das Kabel in seiner Ebene hin und her bewegt und der Leiter Zug und Druck erfährt. Torsionsspannung bedeutet, dass sich das Kabel um die eigene Achse dreht und der Leiter und die Abschirmung einer Scherkraft ausgesetzt sind.

Wenn sich ein Roboter um ±360° um seine J6-Achse dreht, werden die Kupferdrähte im Kabel wie ein ausgewrungenes Handtuch gedreht, und die Ausfallrate ist 5–10 Mal höher als bei reiner Biegung.

Warum konzentrieren sich Haltepunkte immer am Connector-Eintrittspunkt?

Bei Standardkabeln konzentriert sich die Belastung naturgemäß an der Löt- oder Crimpstelle auf der Rückseite des Steckverbinders. Wenn sich ein Robotergelenk dreht, wird dieser unflexible Verbindungspunkt zu einem Spannungsspitzenbereich, und der Innenleiter wird so lange Scherkräften ausgesetzt, bis er bricht.

Daten deuten darauf hin, dass mehr als 80 % der Kabelausfälle innerhalb von 2 cm vom Steckereintrittspunkt passieren , was hauptsächlich auf das Fehlen einer wirksamen Zugentlastung zurückzuführen ist. Durch kundenspezifisch umspritzte Kabelbaugruppen im Kunststoffspritzguss können Spannungen sehr gut isoliert werden.

Im Grunde ist es so, als ob ein Seil immer wieder an der gleichen Stelle gebogen wird und irgendwann an der Schwachstelle reißt. Aus diesem Grund ist der Steckereintrittspunkt die am stärksten gefährdete Stelle für einen Kabelbruch.

Welche technischen Vorteile bieten kundenspezifisch umspritzte Kabelkonfektionen für Industrieroboter?

Standardkabel unterliegen zahlreichen Einschränkungen.

Maßgeschneiderte umspritzte Kabelbaugruppen, die durch die integrale Formung des Steckerendes mit dem Kabel die Belastung von den schwachen Lötstellen auf die starke Überzugsschicht übertragen, können einen Schutzgrad von IP67 oder höher erreichen und sind äußerst stoßfest, wodurch die drei wichtigsten technischen Mängel von Standardkabeln vollständig behoben werden.

Der Norm IEC 60529 gibt an, dass IP67 einem Eintauchen in 1 Meter tiefes Wasser für 30 Minuten standhält, und unsere Produktlinie entspricht vollständig diesem Standard.

Präziser Stressabbau:

Das Kunststoffspritzgussverfahren von JS Precision ist in der Lage, am Steckerende eine konische oder abgestufte Überlagerungsstruktur zu erzeugen, die dazu beiträgt, die Biege- und Torsionsspannung gleichmäßig zu verteilen und Spannungskonzentrationspunkte vollständig zu beseitigen.

Bei umspritzten Kabeln betragen die internen Lötstellenwiderstandsänderungen nach 10 Millionen Kabelkettenzyklen weniger als 5 %, während bei herkömmlichen Kabeln bereits nach 500.000 Zyklen ein vorübergehender Bruch auftritt.

Tatsächlich ist es so, als würde man eine zerbrechliche Glasröhre mit der Hand halten, wodurch die Kraft eines einzelnen Punktes auf die gesamte Handfläche verteilt wird und so verhindert wird, dass die Röhre an einer Schwachstelle bricht. Dadurch wird die Belastung gleichmäßiger verteilt und das Kabel ist belastbarer.

Verbesserte Schutzart: Erreicht IP67/IP68

Bei Standardkabeln gibt es Lücken zwischen Stecker und Kabel. Dadurch sind sie anfällig für Wasser und Staub, vor allem wenn sie den Bedingungen im Freien ausgesetzt sind. Zumindest theoretisch werden diese Räume durch individuelles Umspritzen versiegelt. Eine solide Wand schaffen.

Die Lösung von JS Precision stellt sicher, dass Roboterarmkomponenten nach 30-minütigem Eintauchen in 1 Meter tiefem Wasser ordnungsgemäß funktionieren und eignet sich für raue Umgebungen wie z CNC-Werkzeugmaschinen und Lebensmittelverarbeitung.

Optimierte Vibrationsbeständigkeit

Vibrationen neigen dazu, die Verbindungspunkte an Steckverbindern zu lösen. Hochdruckspritzguss füllt alle Hohlräume im Inneren und verbindet die Anschlüsse, die Leiterplatte und die Drähte in einem Stück. Das Ergebnis ist ein stabiler Signalfluss auch bei 20G-Vibrationstests – keine Geisterbilder wie bei Standardkabeln , die unter Belastung mehr oder weniger versagen.

Um Kosteneinsparungen nach dem Austausch von Kabeln durch umspritzte Kabel zu erzielen, wenden Sie sich an einen Techniker, um einen maßgeschneiderten Kostenrechnungsplan zu erhalten, um den Zeitraum der Kapitalrendite klar zu verstehen.

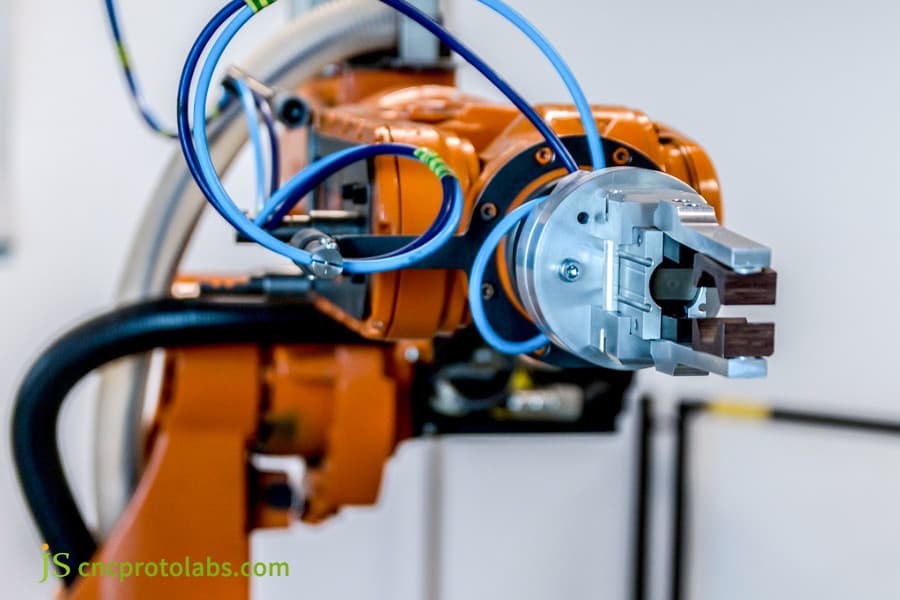

Abbildung 1: Eine Nahaufnahme des Endeffektors eines industriellen Roboterarms mit daran angeschlossenen blauen und schwarzen Kabeln.

Welche Roboterarmkomponenten profitieren am meisten vom Umspritzen?

Allerdings ist es nicht notwendig, dass alle Teile des Roboterarms über umspritzte Kabel verfügen. Bereiche wie Verbindungen, die ständiger Biegung und Reibung ausgesetzt sind, Endeffektorschnittstellen und Leitungseinführungen sind die Hauptpunkte, an denen umspritzte Kabel am effektivsten eingesetzt werden können.

Über 70 % aller Kabelausfälle treten an diesen Stellen auf, daher ist eine Umspritzung die beste Lösung.

Roboterarmkomponente	Ausfallrate	Standard-Kabellebensdauer	Standard-Kabellebensdauer	Kernvorteile
Gelenkverbindungen (J4-J6-Achsen)	45 %	3 Monate	24+ Monate	Spannungsabbau, starke Torsionsfestigkeit
Endeffektor-Schnittstelle	18 %	6 Monate	18+ Monate	Verschleißfest, zugfest, verhindert versehentliches Brechen
Kabelkanal-Einlass	7 %	8 Monate	20+ Monate	Schnittfest, abriebfest
Andere Teile	30 %	12 Monate	36+ Monate	Starker Schutz, hohe Stabilität

Wie wählen Umspritzungsunternehmen die richtigen Materialien für dynamische Roboterarme aus?

Professional Umspritzunternehmen (wie JS Precision) entscheiden über die Materialien unter Berücksichtigung von vier Aspekten: Ölbeständigkeit, Abriebfestigkeit, Flexibilität und Temperaturbereich entsprechend der Einsatzumgebung des Roboters.

TPU wird aufgrund seiner herausragenden Gesamtleistung für dynamische Anwendungen bevorzugt, während Silikon die richtige Wahl für Situationen mit sehr hohen Temperaturen oder Lebensmittelqualität ist. Mit dem richtigen Material können kundenspezifisch umspritzte Kabelbaugruppen ihre beste Leistung erbringen.

Leistungsunterschiede von TPU, PVC und Silikon in dynamischen Anwendungen

Materialtyp	Temperaturbereich (°C)	Abriebfestigkeit (relativ zu PVC)	Ölbeständigkeit	Anwendbare Szenarien	Shore-Härte
TPU	-40~+125	10 Mal	Exzellent	Robotergelenke	85A
PVC	-10~+80	1 Mal	Durchschnitt	Gewöhnliche statische Szenarien	75A
Silikon	-55~+200	0,8-fach	Gut	Szenarien mit hoher Temperatur/Lebensmittelqualität	70A
Glasfaserverstärktes TPU	-30~+150	12 Mal	Exzellent	Schweißroboter	90A

Warum ist die individuelle Umspritzung von Kabeln der Schlüssel zur Beseitigung von Signalinterferenzen und Latenz?

Signalstörungen und Verzögerungen verringern die Genauigkeit der Roboterbewegung und beeinträchtigen auch die Effizienz einer Produktionslinie im Allgemeinen. Das individuelle Umspritzen von Kabeln ist die wichtigste Lösung für dieses Problem.

Es verbindet Abschirmschicht und Steckergehäuse 360° so, dass ein Faradayscher Käfig entsteht, der elektromagnetische Störungen verhindert.

Gleichzeitig garantiert ein präziser Kunststoffspritzgussdruck in Kombination mit dem richtigen Formdesign, dass die Impedanz von Hochgeschwindigkeitsdatenleitungen konstant bleibt, wodurch Signalreflexionen und Latenzzeiten vermieden werden.

Verbesserung der elektromagnetischen Verträglichkeit (EMV):

Die Metallgehäuse von Steckverbindern und die Kabelabschirmung von Kabeln alter Bauart weisen beim Anschließen einen gewissen Übergangswiderstand und Lücken auf. Auf der anderen Seite, Kundenspezifische Kabelumspritzung kapselt beides perfekt ein und erreicht so eine 360°-Vollverbindung mit niedriger Impedanz.

Die Umspritzung von JS Precision trägt dazu bei, die elektromagnetische Strahlung im Frequenzbereich von 30 MHz bis 1 GHz, einem Standard für industrielle EMV, um mehr als 60 dB zu reduzieren, und ist somit in der Lage, Bewegungsfehler zu stoppen.

Um es metaphorischer auszudrücken: Es ist, als würde man die Signalübertragung mit einem „goldenen Schild“ umhüllen, sodass sie vollständig von jeglichen Störungen isoliert ist. Es garantiert, dass die vom Roboter empfangenen und gesendeten Signale immer kristallklar und unverändert sind, was eine Möglichkeit ist, „Befehlsfehler“ zu verhindern.

Einfluss des Spritzgussdrucks auf die Hochgeschwindigkeitssignalübertragung

Bei extrem schnellen Bussystemen wie EtherCAT und Profinet sollte die Schwankung der Kabelimpedanz auf 10 % begrenzt werden.

Als Hersteller kundenspezifischer Roboterkabelbaugruppen hält JS Precision die Parameter des Kunststoffspritzgusses streng unter Kontrolle, um zu verhindern, dass die Overlay-Schicht die innere Schaumisolationsschicht zerdrückt, was wiederum die charakteristische Impedanz von Hochgeschwindigkeitsdatenleitungen bei 100 Ω ± 5 Ω stabilisiert, was zu einer Signalverzögerung von Null und einem Paketverlust von Null führt.

Integriertes Design:

Der Platzbedarf für Roboterarme ist in der Regel sehr gering. Kundenspezifisch umspritzte Kabelbaugruppen können mehrere Stromleitungen, Encoderleitungen und sogar Pneumatikschläuche in einem einzigen Steckverbinder kombinieren und so alle Funktionen durch ein einziges Spritzgussteil erreichen.

Dies führt zu einer Reduzierung des Verkabelungsaufwands und des Gewichts der Roboterarmkomponenten sowie zur vollständigen Eliminierung von Störquellen durch Kabelreibung und -verhedderung.

Wenn bei Ihrem Roboter Signalinterferenzen oder Verzögerungsprobleme auftreten, wenden Sie sich für kostenlose Testdienste an unsere Ingenieure, um das Problem genau zu lokalisieren und eine maßgeschneiderte Kabelumspritzungslösung anzubieten.

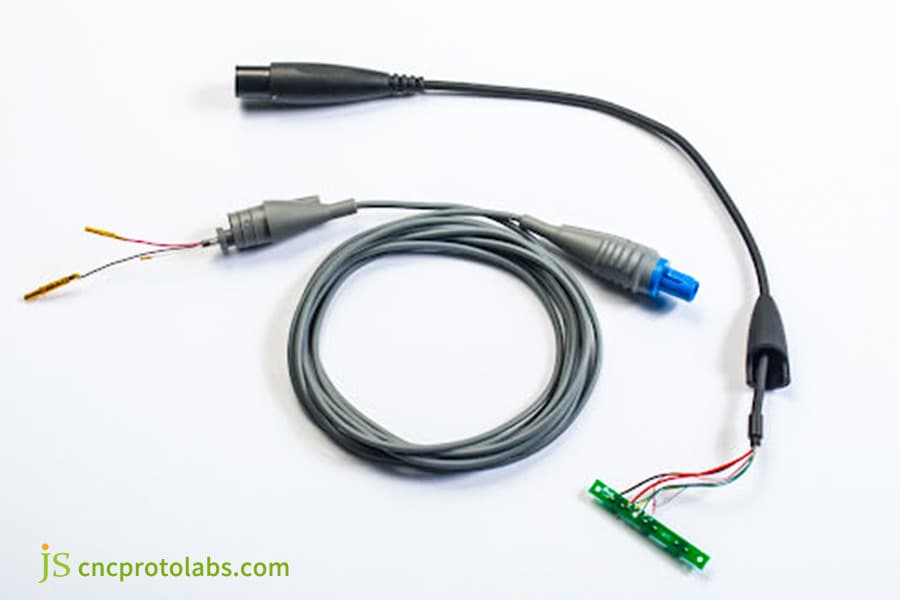

Abbildung 2: Eine gewickelte, individuell umspritzte Kabelbaugruppe mit schwarzem Stecker, blauem Stecker und freiliegenden Leitern.

Kann ein Umspritzservice die langfristigen Wartungskosten für Roboterhersteller senken?

Professionelles Umspritzen kann die Lebensdauer von Kabeln um 300–500 % verlängern und kabelbedingte ungeplante Ausfallzeiten von Robotern um 70 % reduzieren – eine deutliche Reduzierung der Wartungs- und Reparaturkosten nach dem Verkauf und der Risiken für den Markenruf für Roboterhersteller, während gleichzeitig die Produktionseffizienz gesteigert wird.

Quantitative Kosteneinsparungen:

Typischerweise stoppt ein Roboter in der Produktionslinie zweimal im Jahr aufgrund eines Kabelfehlers, wobei jeder Stopp zu Verlusten (Reparatur + Produktionsstopp) von etwa 5.000 US-Dollar führt.

Durch die Nutzung von JS Precision Umspritzservice , verdreifacht sich die Lebensdauer des Kabels (von 6 Monaten auf 2 Jahre), was zu direkten Kosteneinsparungen von mehr als 7.500 US-Dollar pro Roboter und Jahr führt, bei großen Fabriken möglicherweise sogar von Millionen US-Dollar pro Jahr.

Standardisierte kundenspezifische Komponenten reduzieren die SKU-Komplexität:

Um den unterschiedlichen Roboterarmmodellen gerecht zu werden, halten Hersteller mehrere Arten von Standardkabeln auf Lager, was zu einem komplizierten Bestand an SKUs führt.

Als Hersteller kundenspezifischer Roboterkabelbaugruppen kann JS Precision die Funktionen verschiedener Kabel in einer begrenzten Anzahl kundenspezifischer umspritzter Kabelbaugruppen kombinieren und so den Ersatzteilbestand an SKUs um über 50 % reduzieren, was zu einfacheren Lieferketten und einer erheblichen Reduzierung des an den Lagerbestand gebundenen Kapitals führt.

Erhalten Sie einen kostenlosen DFM-Bericht und optimieren Sie das Kabeldesign Ihrer Roboterarmkomponenten, indem Sie sich an unser technisches Team wenden, um die langfristigen Wartungskosten weiter zu senken.

Wie wählt man den besten Anbieter für Umspritzungsdienstleistungen bei der kundenspezifischen Anpassung von Roboterarmkomponenten aus?

Die Wahl des richtigen Umspritzungsdienstleisters wirkt sich direkt auf die Qualität und die Lebensdauer Ihrer individuell umspritzten Kabelbaugruppen aus. Die folgenden drei Hauptfaktoren müssen berücksichtigt werden: die Materialbibliothek, Torsionstestmöglichkeiten und die Effizienz der Notfallreaktion.

Können Sie Umspritzmaterialien anbieten, die ölbeständig und hydrolysebeständig sind und über einen weiten Temperaturbereich verfügen?

Die meisten erstklassigen Umspritzungsunternehmen (z. B. JS Precision) verfügen über umfangreiche Materialbibliotheken und können daher neben Standard-TPU auch hydrolysebeständiges TPU, flammhemmende Materialien der Güteklasse V0 und Spezialsilikon mit einer Beständigkeit bis -55 °C anbieten, um sicherzustellen, dass Ihre individuelle Kabelumspritzung den Betriebsbedingungen verschiedener Unternehmen entspricht Roboterarmkomponenten und arbeitet stabil.

Ist es für Sie möglich, Torsionsprüfberichte bereitzustellen?

In der Regel führen Lieferanten einen einfachen Pendeltest durch, der die realen Arbeitsbedingungen von Robotergelenken nicht simulieren kann. Der Umspritzservice von JS Precision bietet nicht nur detaillierte Torsionstestberichte (einschließlich der Testwinkel, der Häufigkeit der Tests und Daten zur elektrischen Leistung vor und nach den Tests), sondern ermöglicht Kunden auch die vollständige Überprüfung der Leistungsfähigkeit des Produkts.

Lieferzeit und Anpassungsreaktion:

Während des Stillstands einer Produktionslinie ist Zeit von entscheidender Bedeutung. Der Umspritzservice von JS Precision garantiert den Partnern 7-Tage-Rapid-Prototyping, ermöglicht die individuelle Anpassung von Kleinserien von 50–100 Teilen und die hauseigene Formenwerkstatt kann sehr schnell auf Designänderungen reagieren, wodurch die Auswirkungen von Ausfallzeiten auf ein Minimum reduziert werden.

Sie sind sich nicht sicher, ob Ihr aktueller Lieferant die Standards erfüllt? Kontaktieren Sie uns für einen kostenlosen Auswahlleitfaden für Umspritzunternehmen, um zuverlässige Partner genau auszuwählen.

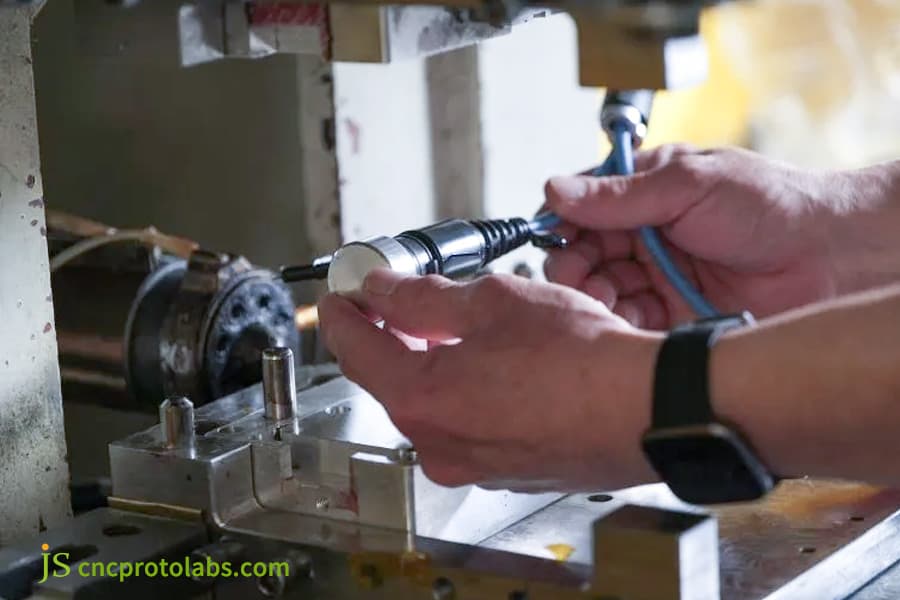

Abbildung 3: Ein Paar Hände, die ein Werkzeug an einem zylindrischen Metallteil verwenden, mit einer Industriemaschine im Hintergrund.

JS Precision-Fallstudie: Roboter-Gelenkkabel-Upgrade von einem Automobilteilelieferanten

Im Folgenden finden Sie eine Fallstudie zur Kabelaufrüstung von JS Precision, einem Automobilzulieferer, die anschaulich veranschaulicht, wie individuell umspritzte Kabelbaugruppen die Kernprobleme angehen und einen echten Mehrwert schaffen.

Aufgetretene Herausforderungen

Der Kunde installierte 120 sechsachsige Roboter zur Hochdruckreinigung der Aluminium-Motorblöcke. Das Kabel der J4-Achse brach durchschnittlich alle 4 Monate, was zum Stillstand der gesamten Reinigungslinie führte. Jeder Ausfall kostete 1.500 US-Dollar an Ersatzteilen und Arbeitskräften sowie 5.000 US-Dollar an Produktionsausfällen.

Darüber hinaus kann es bei einem Kabelbruch zu elektrischer Funkenbildung kommen, was ein Sicherheitsrisiko darstellt. Sie haben dreimal hochflexible Standardkabel ausprobiert, konnten das Problem jedoch immer noch nicht beheben.

Lösung:

Das Ingenieurteam von JS Precision verbrachte zwei Wochen damit, Betriebsdaten vom Standort zu sammeln. Nachdem wir die Daten analysiert und Roboterbewegungen, Gelenkgeschwindigkeiten, Umweltfaktoren und den Verbrauch chemischer Reagenzien verfolgt hatten, entwickelten wir eine integrierte Lösung.

• Aus Sicht der Struktur wurden das separate Stromkabel und das Encoderkabel in kundenspezifisch umspritzten Kabelbaugruppen zu einem Ganzen. Außerdem wurde durch Präzisions-Kunststoffspritzguss eine 40-mm-Stufenstruktur zur Spannungsentlastung am Steckerende entwickelt.
• Bei den Materialien wurde anstelle des ursprünglichen PVC-Außenmantels 85A-Hochleistungs-TPU verwendet, das nicht nur gegen Hydrolyse und chemische Korrosion, sondern auch gegen alkalische Reinigungslösungen beständig ist.
• Erprobung des Neuen umspritzte Kabel inklusive 10 Millionen Schleppkettenzyklen und 8 Millionen ±180° Torsionszyklen. Alle elektrischen Leistungsindikatoren sind stabil geblieben, was zeigt, dass das Kabel den Betriebsbedingungen des Kunden voll und ganz gerecht wird.

Endgültige Ergebnisse:

Darüber hinaus stieg die Anzahl der Kabel-MTBFs von 4 Monaten auf über 24 Monate (600 % Verbesserung), nachdem die 120 Roboter installiert und aufgerüstet wurden und auch 24 Monate lang in Betrieb waren.

Die Ausfallzeit wurde von den erwarteten 360 auf 0 reduziert, was direkt 54.000 US-Dollar an Ersatzteilwartungskosten und indirekt Produktionsverluste in Höhe von 180.000 US-Dollar einsparte. Insgesamt sind das über 230.000 US-Dollar.

Gleichzeitig wurde das Sicherheitsrisiko durch elektrische Funken beseitigt und das Projekt bestand das Sicherheitsaudit des Kunden.

Kundenfeedback: Der Umspritzungsservice von JS Precision löste nicht nur ein seit langem bestehendes technisches Problem bei Kabeln, sondern veränderte auch unsere Sicht auf Kabel von „Verbrauchsmaterialien“ zu sehr langlebigen, kritischen Komponenten.

Möchten Sie die Kosteneinsparungsergebnisse dieses Kunden nachahmen? Kontaktieren Sie uns um eine maßgeschneiderte Lösung für umspritzte Kabelkonfektionen für Ihre Produktionslinie zu erhalten und Probleme mit Kabelausfällen zu beseitigen.

FAQs

F1: Was ist die Mindestbestellmenge für kundenspezifisch umspritzte Kabelbaugruppen?

JS Precision bietet Kunden flexible Optionen für die Anpassung kleiner Chargen. Die Mindestbestellmenge kann bis zu 50 Sätze betragen, wodurch die Anforderungen der Kunden an F&E-Tests und kleine Produktionslinien vollständig erfüllt werden.

F2: Beeinträchtigt der Umspritzvorgang die Qualität der Hochgeschwindigkeitssignalübertragung?

Sicherlich nicht. Mithilfe von Präzisionsformen und Kunststoffspritzgussverfahren messen und begrenzen wir den Einspritzdruck, sodass die innere Isolierschicht nicht beschädigt wird . Darüber hinaus stellen wir eine Impedanzanpassung von 100 Ω ± 5 Ω sicher, sodass Hochgeschwindigkeitssignale nicht beeinträchtigt werden.

F3: Können die in Roboterarmen verwendeten umspritzten Kabel die Wasserdichtigkeitsklasse IP67 erreichen?

Absolut. Abgesehen von den umspritzten Kabeln mit der nahtlosen Technologie können wir kaum den Schutzgrad IP67/IP68, die Beständigkeit gegen Eintauchen in Wasser und auch eine Hochdruck-Wasserstrahlwaschumgebung erreichen, die sich sehr gut für raue und widrige Umgebungen eignet.

F4: Wie lange dauert es normalerweise, eine neue umspritzte Kabelbaugruppe anzupassen?

Unsere Standardvorlaufzeit von der Genehmigung der Zeichnungen bis zur Lieferung der ersten Mustercharge beträgt 15–20 Werktage. Bei sehr dringenden Projekten sind wir in der Lage, einen 7-tägigen Schnellbemusterungsservice zu ermöglichen, um den Notfallanforderungen des Kunden gerecht zu werden.

F5: Könnten Sie umspritzte Verbundkabel herstellen, die aus Strom-, Signal- und Luftschläuchen in einem Produkt bestehen?

JS Precision gelingt dies sehr gut – es integriert mehrere Funktionen in eine einzige Komponente, erreicht „ein Kabel, mehrere Verwendungszwecke“, vereinfacht die Verkabelung von Roboterarmkomponenten und verringert deren Gewicht.

F6: Wie hoch sind die ungefähren Formkosten für individuell umspritzte Kabelbaugruppen?

Die Kosten für die Form hängen davon ab, wie kompliziert das Produkt ist. Im Allgemeinen liegt sie zwischen 1.000 und 5.000 US-Dollar. Für langjährige Kunden können wir eine Formkostenbeteiligung anbieten, um ihre Anfangsinvestition zu minimieren.

F7: Wenn mein Robotermodell sehr alt ist, können Sie dann noch passende Anschlüsse anpassen?

Kein Problem. Wir sind in der Lage , ein 1:1-Reverse-Engineering-Design und Verkleidungsformen auf der Grundlage der alten Steckverbinder oder der von Ihnen bereitgestellten Zeichnungen durchzuführen und so sicherzustellen, dass kundenspezifisch umspritzte Kabelbaugruppen perfekt mit den alten Robotern kompatibel sind.

F8: Wie viel teurer sind individuell umspritzte Kabel im Vergleich zu Standardkabeln?

Die anfänglichen Anschaffungskosten können 30–50 % höher sein, aber aufgrund der 3–5-mal längeren Lebensdauer und der geringeren Ausfallzeitverluste können die gesamten Lebenszykluskosten um mehr als 60 % gesenkt werden, was es auf lange Sicht kostengünstiger macht.

Zusammenfassung

Produktionsstätten, die hochpräzise und hochverfügbare Roboterproduktionslinien herstellen, müssen verstehen, dass Kabelausfälle zu direkten Effizienzverlusten führen und die Kosten der Linie erhöhen können.

Maßgeschneiderte umspritzte Kabelkonfektionen können durch wissenschaftliche Spannungsentlastung, sehr sorgfältige Auswahl der Materialien und strenge Tests das Risiko eines Kabelbruchs von Anfang an beseitigen. Es ist eine sichere Wahl, sich auf professionelle Umspritzungsdienste und -unternehmen zu verlassen, da diese einen stabilen und kostengünstigen Schutz bieten.
