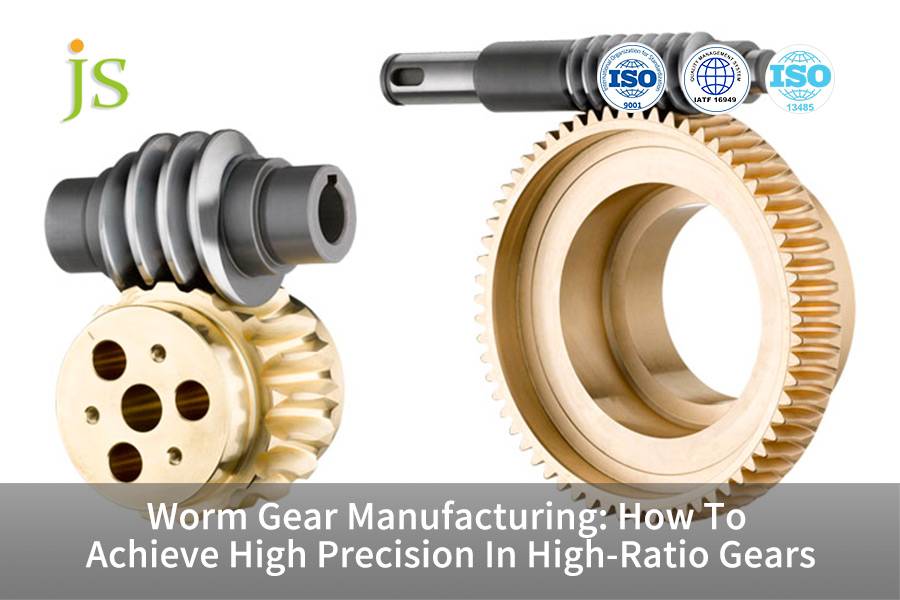

蜗轮制造：如何实现高速比齿轮的高精度

蜗轮制造是精密机械传动领域的基本要素。蜗轮传动的主要优点在于能够获得极高的减速比，使其成为功率降低和扭矩放大的首选选择。

然而，高减速比也导致制造精度被推向极限，因此很容易出现定位偏差和部件故障等问题。

该指南旨在揭开制造高精度蜗轮和蜗轮的秘密，并结合理论精度和实际性能，确立了判断蜗轮供应商的重要因素。齿轮加工工艺的选择是产品质量的重要前提。

核心答案快速概览

核心尺寸	关键答案
核心流程	蜗杆粗车→齿形滚压/铣削→渗碳淬火→蜗杆磨削→蜗轮磨削，精度与成本呈正相关。
材质选择	钢蜗杆（20CrMnTi/8620，HRC 58-62），带青铜蜗轮。不锈钢蜗杆 (17-4PH) 适用于耐腐蚀应用。
精度控制	DIN 5级及以上要求磨削，间隙可控制在3-5分钟，双导程设计可将其降低至1-3分钟。
供应商评估	检查磨削设备（Klingberg/Gleason），评估CMM全检能力，验证材料匹配经验。

主要结论：

• 精度限制： DIN 5级是转折点，超过这个精度，必须进行蜗杆磨削加工，这可能会增加30-50%的成本。
• 减少齿隙：采用单引线设计，齿隙为 3-5 分钟，切换到双引线设计可将其降至 1-3 分钟，但加工成本增加 25%。
• 材料配对：最好使用钢蜗轮和青铜蜗轮，钢与钢啮合的磨损率是这种组合的两倍。
• 表面粗糙度：若Ra≤0.8μm，则噪音降低5-8dB。 Ra≤0.4μm，可达到镜面效果，同时使产品寿命提高30%。

为什么相信本指南？ JS精密蜗轮制造经验

齿轮加工是蜗轮制造的核心。 JS Precision 在过去 20 年里一直在精密齿轮加工和蜗轮制造领域非常活跃。我们已为航空航天、数控机床等各个行业提供了超过100,000套高精度蜗轮副。

我们还针对50多种不同类型的传动系统的问题提出了解决方案，例如欧洲一家五轴机床公司在使用我们的产品后能够将其数控转台蜗轮副的齿隙从3AM减少到1.2AM。

我们的企业级蜗轮制造工艺标准符合ISO 1328-1:2013齿轮精度规范我们的错误控制要求超出了行业标准。

设备方面，我们配备了克林伯格蜗轮磨床、格里森滚齿机、蔡司齿轮测量中心、三坐标测量机等一系列高端进口设备。

这使我们能够进行符合DIN 3 级精度的大规模生产。在蜗轮制造中，我们有能力将齿形误差限制在±0.004mm ，表面粗糙度始终保持在Ra≤0.4μm。

我们还拥有独立的材料测试和性能测试实验室，能够对材料硬度、渗碳层深度、接触点、全温间隙等进行详细的测试，保证每件产品的性能合格。

除此之外，我公司经过长期的经验和努力，掌握了钢青铜、钢钢、不锈钢青铜等不同材质配对的加工。

此外，根据减速比负载的类型和运行环境，我们甚至可以发明蜗轮的结构和工艺。无论是什么，基于仅一件或百万件批量生产需求的小批量非标定制订单，我们都可以向您保证工艺的一致性和精度的稳定性。

如果您遇到蜗轮精度、耐磨性、齿隙等问题，或者需要定制化的传动解决方案，可以直接联系JS Precision的工程团队进行一对一的技术咨询。我们的专业工程师将回答您有关工艺和设计的核心问题。

蜗轮制造过程的核心步骤是什么？

齿轮加工在蜗轮的整个生产链中起着非常关键的作用。制造高精度蜗轮主要包括以下核心步骤：毛坯准备、粗加工、热处理、精加工和配合加工。产品质量和使用寿命直接受到每个步骤的工艺影响。

的严谨性蜗轮蜗杆制造工艺质量是关键，核心点如下：

毛坯制备：锻件与棒材

• 锻造毛坯带有连续的金属流线，其承载能力提高了20%以上，因此适合高频重载应用。
• 棒料具有降低冲裁成本、减少加工余量的优点，更适合小批量样品和轻载产品。

蜗轮粗加工：滚压成型与车削

• 滚压成型能够实现90%的材料利用率、表面加工硬化以及30%的疲劳寿命提高，通常是批量生产标准化蜗轮的方法。
• 车削加工非常灵活，可以满足不同的参数，多用于小批量、定制的蜗轮生产。

热处理：渗碳和淬火与感应淬火

• 渗碳淬火使其表面HRC达到58-62，心部HRC达到25-40，是重载变速箱的首选。
• 感应淬火成本低、效率高，表面HRC可达50-55，适合中碳钢和中等轻载荷应用。

精加工：以蜗轮磨削为中心活动

如果想要达到 DIN 5 甚至更严格的精度，则磨削在蜗轮制造过程中是必不可少的。 JS Precision采用CBN或刚玉砂轮磨削，将齿形偏差降至0.005mm以内，表面粗糙度达到Ra≤0.4μm。

如何加工蜗轮：使用飞刀或滚齿铣削

• 小批量时，飞刀铣削需要与蜗轮结合，以保证啮合精度。非常适合非标定制。
• 对于更大规模的生产， 用专用滚刀滚齿不仅可以提高工作效率3-5倍，而且可以保证工艺质量稳定，从而降低单位成本。

蜗轮制造过程的每一步都需要精确控制。如果您想了解不同工艺之间的成本差异，或者为您的产品找到最佳的工艺方案，JS Precision可以为您提供免费的成本计算，清楚地显示每个工艺的成本效益和适用性。

如何在不锈钢蜗轮加工中实现镜面光洁度？

不锈钢蜗轮加工由于材料粘度大且容易加工硬化，这是一项艰巨的工作。为了获得Ra≤0.2μm的镜面光洁度，需要对以下四个关键方面进行严格控制：

不锈钢材料选择：17-4PH 与 304/316

• 经过17-4PH热处理后，HRC为38-44，具有相当的强度和耐磨性，是精密加工不锈钢蜗轮的最佳选择。
• 另一方面，304/316 不能硬化，其表面硬度相当低，这限制了其仅用于轻负载和高耐腐蚀性的应用。

切削参数优化：切削速度和进给率

在加工不锈钢蜗轮时，建议采用 80-120 m/min 的切削速度和 0. 05-0.15 mm/rev 的进给量，以尽量减少加工硬化和刀具磨损。

磨削工艺：CBN砂轮的应用

磨削是不锈钢蜗轮加工的主要工序达到镜面效果。 CBN砂轮运行线速度为45-60 m/s，单次磨削深度为0。01-0。 03 毫米。与油基切削液配合使用，可加工出Ra≤0.4μm的表面。

抛光、涂装后处理

Ra≤0.2μm的镜面加工需要额外抛光或添加TiCN涂层，可降低30%的摩擦系数，同时提高耐磨性和耐腐蚀性。

如果您对不锈钢蜗轮加工有镜面加工要求，请参考JS Precision的不锈钢蜗轮加工案例，直观地了解实现镜面加工的工艺实现和产品质量。

图 1：多个圆柱形不锈钢蜗轮的特写，具有高度抛光的反光表面和精确的螺旋槽，排列在白色背景上。

钢制蜗轮加工如何保证耐用性和耐磨性？

钢质蜗轮加工的核心是提高耐用度和耐磨性。从四个方面入手，重点如下：

材料选择：20CrMnTi vs. 8620 vs. 18CrNiMo7-6

材料类型	核心优势	适用场景	单价（美元/公斤）
20CrMnTi	性价比高，成本降低20%，可加工性好	一般工业应用，中等负载传动	2.8-3.2
8620	批次稳定性好，渗碳淬火后性能均匀	数控机床、自动化设备	3.5-3.8
18CrNiMo7-6	强度高、抗冲击性能好	风电、造船、极重载	5.8-6.2

渗碳层深度控制

在钢质蜗轮加工中，对于模数≤6的蜗杆，推荐有效渗碳层深度为1.0-1.5mm，满足 AGMA 6022-C93 标准。误差控制在±0.1mm以内，避免因深度过大造成浅层磨损和韧性降低。

表面硬度和摩擦力

钢蜗轮齿面硬度应为HRC 58-62，与HB 210-250的青铜蜗轮配对。这种适当的硬度差异可以加速断裂，减少磨损，延长使用寿命。

耐磨设计：齿面改性

在钢蜗轮加工过程中，蜗杆齿被修改为 5-15μm 的凸形。这优化了接触面积，避免了边缘负载，并将磨损寿命延长了 40%。

蜗杆和蜗轮齿轮配对以确保完美啮合的关键是什么？

蜗杆、蜗轮的啮合精度决定了传动性能。啮合不良会导致噪音、磨损和间隙过大。配对应遵循“精准配对、统一流程、严格检验”的原则。其要点是：

配对核心：相同的加工基础

蜗轮和蜗轮必须在同一生产线上生产，采用相同的刀具参数和检验标准，以确保齿形和螺纹轮廓之间不存在不匹配，确保连续啮合。

间隙控制：单引线与双引线

• 单导程蜗杆和蜗轮齿轮会产生 3-5 弧分的齿隙。它们更简单、更具成本效益，并且适合标准传输。
• 双导程间隙可降低至 1-3 弧分，适合精密定位用途，但加工成本增加 25%。

接触点检测

判定及标准 啮合性能 蜗杆和蜗轮齿轮由着色剂决定。接触点应覆盖齿长的50%以上、齿高的40%以上，同时靠近齿根侧。

组装与调试：轴向调整机构

对于精密传动场景中使用的蜗轮，需要轴向调节机构。该机构无需拆卸变速箱即可在线补偿磨损间隙，提高了维护便利性。

图 2：分别说明蜗杆及其配合蜗轮的说明图，并标记了节距 (p) 和直径 (d、D) 等关键尺寸，以解释啮合原理。

是什么使高速比齿轮容易出错以及如何修复它们？

蜗轮制造中的高减速比蜗轮（减速比≥50:1）更容易出现精度误差。这些误差会导致间隙大、定位错误、传动效率低等问题，对设备的性能产生严重的负面影响。

不同减速比和精度等级的蜗轮蜗杆的误差不仅来源不同，而且大小也相差很大。具体数据如下表所示：

减速比	精密级	累计螺距误差（mm）	齿形偏差（mm）	热变形误差(mm)	齿隙偏差（分钟）
50:1	DIN 6 级	0.012-0.018	0.008-0.012	0.010-0.015	4-6
70:1	DIN 5 级	0.008-0.012	0.005-0.008	0.012-0.018	3-5
80:1	DIN 5 级	0.007-0.010	0.004-0.007	0.013-0.019	2.5-4.5
100:1	DIN 4 级	0.004-0.007	0.002-0.004	0.015-0.020	1-3
120:1	DIN 4 级	0.003-0.006	0.001-0.003	0.016-0.022	0.8-2.5

根据上表数据，解决高速比齿轮的误差需要找准根源并进行针对性的优化。核心要点如下：

误差源分析：制造和装配

在蜗轮制造过程中，蜗轮导程和齿形、蜗轮导程和齿形的不精确以及装配时轴角和中心距的误差都会导致齿隙较大和齿轮之间的接触不良。

热变形补偿方法

蜗杆磨削热变形导致误差范围为0.01-0.02mm。在蜗轮生产中，最小化这种误差后果的方法之一是使用热变形补偿系统或高压油冷却。

双导程蜗轮技术的工作原理

双导程蜗轮的左右齿面导程不同。轴向移动可精确调整齿隙，使高速比齿轮的平均齿隙减少50%，实现高精度传动。

轴向柔性蜗轮的创新设计

JS精密轴向弹性蜗杆可自动补偿齿面磨损间隙，将高速比齿轮最小齿隙降至零，同时吸收冲击载荷，寿命提高30%。

寻找专业蜗轮供应商：您应该关注哪些核心能力？

高质量蜗轮供应商保证产品质量。评估应重点关注五项核心能力，具体为：

设备清单检查

检查蜗轮供应商是否配备高效的克林伯格蜗杆磨床和蔡司齿轮测量仪器，因为制造高精度蜗轮的基本要求是拥有这些设备。

精度等级承诺

检查蜗轮供应商的磨削能力是否至少达到 DIN 5 级，单导程间隙 5 AJ，双导程间隙 3 AJ。这是衡量他们生产能力最直接的方法。

材质搭配经验

通过蜗轮供应商的经验和行业案例研究，分析蜗轮供应商的材料配对工作，例如钢青铜和不锈钢青铜，以确保材料以最佳方式组合。

测试能力验证

测试是质量的一个重要因素，所以要了解蜗轮供应商是否能够提供三坐标测量机完整的检测报告、误差数据等，此外，他们是否有独立的测试实验室。

交付和响应指标

优秀的蜗轮供应商是那些能够满足以下条件的供应商：交货率> 96%，复购率> 15%，响应时间< 3小时，涵盖交货和售后服务。

如果您在筛选蜗轮蜗杆供应商，您可以向JS Precision询问您的产品需求，获得详细的产品报价和工艺方案，快速比较供应商的实力和承受能力。

图 3：配备黄色切削刀具的 CNC 车床正在积极加工不锈钢蜗杆轴，在工业环境中形成螺旋槽和反光表面光洁度。

JS Precision 案例研究：数控转台上双导程蜗轮副的齿隙从 3 弧分减少到 1.2 弧分

挑战

欧洲某机床企业为其提供蜗轮蜗杆传动装置五轴联动数控转台，核心参数为中心距110mm，减速比72：1，材质为20CrMnTi+ZCuSn10P1。该产品存在转台定位精度波动严重的问题。

原供应商交付的蜗轮冷却器后间隙为3-5角分，但设备热机后间隙增加到8角分，无法满足设备±3角秒的定位精度要求，直接影响机床的加工精度。

解决方案

JS Precision介入后，在四个主要领域进行了广泛的改变：设计工艺材料和测试。

1.设计优化：

将单导程蜗轮改为双导程蜗轮，轴向调整±2mm，最大导程差0. 002mm。理论上，间隙是可以消除的，这意味着间隙过大的问题从根本上得到解决，数控转台可以满足±3角秒的定位精度要求。

2.流程升级：

蜗轮制造精度采用CBN砂轮磨削，线速度55m/s，单次磨削深度0. 008mm，精度达到DIN 4级，齿形误差≤0。 004毫米。

采用特制滚刀加工后的蜗轮与蜗轮进行研磨，使接触面覆盖率提高到65%以上，大大提高了啮合精度。

3.材质优化：

蜗轮材料采用高纯度ZCuSn10P1磷锡青铜替代，杂质含量≤0.03%，不仅摩擦系数从0.18降低到0.153 （降低15%） ，而且耐磨性提高30%，使用寿命延长。

4.增强测试：

间隙测试采用全温度范围（20-50℃），每10个测试节点，偏差控制在±0。 1 弧分。

同时引入CMM全检，检测精度达到0.001mm，保证了产品在不同工作温度下的精度稳定性。

结果

• 经过工艺和设计的一些改变，冷机蜗杆蜗轮的齿隙稳定在1.2弧分，热机的齿隙稳定在2弧分。
• 配对的数控转台达到了2角秒的定位精度和1角秒的重复精度，远远超出了客户的预期。
• 蜗轮的设计寿命提高到10⁶循环，即初始设计510循环的两倍。

如果您也面临蜗轮齿隙过大、定位精度不够的问题，请联系JS Precision工程团队，提交您的产品图纸和需求，获取定制解决方案。

图 4：成品蜗杆及其配套蜗轮（可能由青铜合金 (ZCuSn10P1) 制成）并排显示在白色背景上，以展示其详细的齿和加工质量。

常见问题解答

Q1: 蜗轮的最佳材料组合是什么？

最佳组合是渗碳淬火20CrMnTi蜗轮（HRC 58 62）搭配ZCuSn10P1磷锡青铜蜗轮，可确保出色的磨损寿命和传动效率。

Q2: 不锈钢蜗轮有什么用途？

适用于食品机械、医疗器械等需要良好耐腐蚀性的场所。 17-4PH 是一种非常流行的沉淀硬化不锈钢牌号。

Q3：蜗轮的最高精度是多少？

对于大批量生产，可以达到 DIN 5 等级。对于精密磨削、定制单件，可达到DIN 3级，齿形误差≤0.004mm。

Q4：有没有办法控制蜗轮副的齿隙？

单导程齿隙通常为3-5 ADM ，双导程齿隙可低至1-3 ADM，并且采用轴向柔性蜗轮设计，齿隙甚至可以接近0。

Q5：磨削蜗轮用什么砂轮？

对于高硬度钢，采用CBN砂轮，而常规中碳钢则采用刚玉砂轮磨削。建议砂轮速度在 45-60 m/s 范围内。

Q6: 小批量定制蜗轮组的最小起订量是多少？

JS Precision 很高兴接受您的订单，即使是 1 件。从技术上来说，从1件到5件，模具调整的工时成本必须分担。从性价比的角度来看， 10件以上的定制订单是最好的选择。

Q7：如何检查蜗轮组的接触点？

采用红铅粉着色法。将红铅粉撒在蜗轮齿面上，手动缓慢旋转啮合，目视检查蜗轮齿面的接触部位，识别接触点。

Q8: 出口包装有什么特殊要求吗？

需要多层防锈、防潮处理，包括防锈油、气相防锈纸、独立木箱。海运需额外真空防潮包装。

概括

蜗轮生产是一系列工程过程，结合了仔细的几何规划、材料的选择和现代磨削技术。

工艺的选择、选择合适的材料、保持高水平的质量以及进行啮合优化，都会影响传动副的位置精度、抗磨损能力和总体成本等。

JS Precision拥有20年的经验，全套进口高端机器和完善的工艺，能够为不同行业的客户制造标准和非标准的高精度蜗轮，从而在精度和成本之间实现最合适的折衷。
