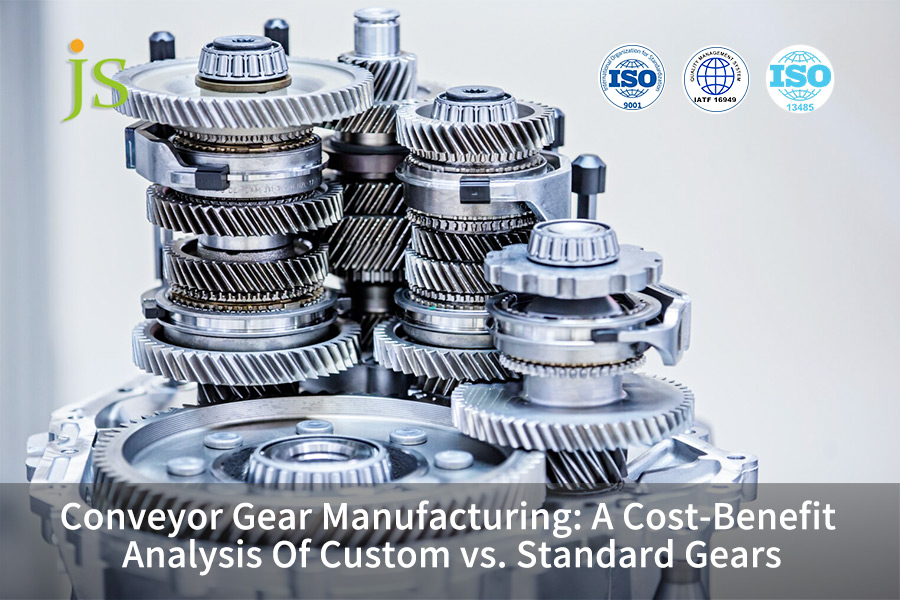

输送机齿轮制造：定制齿轮与标准齿轮的成本效益分析

输送机齿轮制造是工业输送系统中非常重要的组成部分，其产品质量是输送线稳定运行的主要因素。如果输送线因齿轮故障而突然停止，则因停机而造成的生产损失可能相当于每分钟数千美元。

标准齿轮非常便宜，而定制齿轮则保证完美匹​​配，因此大多数工程师已经陷入了两难境地：是为了当前的预算而做出妥协，还是为了长期的可靠性而进行投资。

本指南将讨论齿轮制造技术，同时反映行业的实际需求，以期揭示输送机齿轮制造的真实成本。

关键答案概述

关键问题	关键答案	为您带来的价值
如何在标准齿轮和定制齿轮之间做出选择？	最好根据扭矩密度、具体运行条件和总寿命成本 (TCO) 进行总体评估来做出决定，而不是仅考虑购买价格。	避免陷阱并获得 3-5 年内的最佳总拥有成本。
为什么定制齿轮那么贵？	价格标签反映了工程协作、精密齿轮加工和材料认证，但它可以提高传动效率5%-15% ，提高部件寿命2-3倍。	了解定制溢价的构成并评估投资回报的时间。
如何找到值得信赖的定制合作伙伴？	人们应该审查合作伙伴的锥齿轮加工能力、热处理工艺（渗碳层深度0.8-1.2mm）及其完整的检测系统。	通过获得可量化的供应商评估标准，可以限制质量风险。

主要发现

• 成本≠价格：虽然标准齿轮的价格可以低30%-50%，但一次停机损失就可以抵消几年的价格差异。
• 工作条件决定路径：标准组件适用于轻负载、正常温度和连续运行，当情况涉及重负载、多尘环境、高温和频繁启停循环时，需要进行定制。
• 精度是隐变量：螺旋齿轮加工精度的高低，直接影响动力传输效率。与ISO 8相比，ISO 5可节省8%-12%的能源使用。
• 小批量生产不是障碍：小批量齿轮制造服务可以验证原型并以低至 5 件的最小起订量补充备件。

为什么选择JS Precision定制输送齿轮？

输送机齿轮制造的质量本质上取决于精密齿轮加工和定制解决方案的结合。 JS Precision在这一领域深耕多年，通过其核心技术和实际案例，已成为行业的标杆。

除此之外，还获得了ISO 6336国际标准齿轮制造认证，技术能力全球认可。

在齿轮加工方面，JS Precision 使用 Gleason 和 Reisshaus 的顶级机床，这使得他们能够对螺旋齿轮和锥齿轮进行高精度加工。螺旋角误差控制在±0.05°以内，齿面接触面积超过90%，远超行业平均水平。

在矿山、水泥厂等重型应用的输送机齿轮生产中，JS Precision的渗碳淬火处理能够达到标准渗碳层深度0.8-1.2mm，齿面硬度达到HRC 58-62 ，从而使齿轮寿命延长2-3倍。

在实际使用中，JS Precision为欧洲一家水泥公司制作了螺旋锥齿轮，解决了输送线高温、多尘环境下齿轮频繁故障的问题。该机器顺利运行了 18 个月，与原来的标准齿轮解决方案相比，停机损失减少了超过 100, 000 美元。

对于小批量齿轮制造，JS Precision保持5件起订量的柔性生产，紧急备件在2-3周内交付，比传统制造商快四倍。

另一方面，JS Precision拥有专业的工程团队，提供从DFM协同设计到全流程测试的一站式服务，精确优化齿轮结构和工艺，以满足不同工况下截然不同的输送齿轮制造需求。

希望您的输送系统能够适应特定的运行条件并实现长期、零故障运行？现在提交您的输送机齿轮参数和运行要求，JS Precision工程师将在24小时内为您提供免费定制的解决方案设计，并准确计算总生命周期成本。

影响输送齿轮制造成本的核心要素有哪些？

输送机齿轮生产的主要成本因素包括材料、热处理和精密加工。过程的复杂性齿轮加工是成本的主要因素，必须与工作类型和性能特征相称。

1.材料费：

QT500球墨铸铁或45#钢是标准齿轮的典型材料，一般适用于轻载和室温，重载工况需要20CrMnTi/8620渗碳钢，其价格贵3至5倍，在腐蚀环境下使用17-4PH不锈钢比普通钢贵6至8倍。

2.热处理费用：

基础调质处理价格便宜，适合低载荷场合，渗碳淬火成本高​​出40-60%，但齿面承载能力会提高3倍以上。

3.精密级成本：

滚齿至 ISO 6-8 是最便宜的选择。 ISO 4-5需要额外的齿轮磨削步骤，这将导致单位成本增加80-120% 。

为了形象地呈现各种工艺和精度等级下输送齿轮制造的成本差异，下面是各种输送齿轮的详细数据对比表齿轮加工工艺：

机加工工艺	精密级	单位加工成本（美元）	加工周期（天/件）	废品率（%）	适用齿轮类型
滚齿	ISO 6-8	80-120	1-2	2-3	普通正齿轮、轻载螺旋齿轮
成型	ISO 7-9	70-100	1.5-2.5	3-4	内齿轮、小锥齿轮
精密研磨	ISO 4-5	220-350	4-6	5-8	重载螺旋齿轮、精密锥齿轮
5轴硬切削	ISO 5-6	180-280	3-5	4-6	中型锥齿轮、蜗轮
渗碳淬火+磨削	ISO 4-5	300-450	7-10	6-9	重载输送齿轮、高负载螺旋齿轮

图 1：详细线路图，说明了皮带驱动输送机齿轮系统中的关键部件（驱动器、联轴器、齿轮箱、皮带轮）及其连接。

输送机齿轮制造何时需要标准零件的定制解决方案？

常规标准齿轮只能满足基本的输送需求。然而，定制齿轮制造是无故障、高效率地开展工作的唯一途径。

• 空间限制：标准齿轮箱不能用于非常小的空间或 45 倾斜输送机。定制可以最大化轮毂配置并改变螺旋角。
• 极端工作条件：具有IP54密封件的标准齿轮很容易被灰尘渗透，而普通钢材很容易被腐蚀。定制可提供IP65密封件、防腐漆，或可使用17-4PH不锈钢。
• 非标准参数：标准件无法获得1:13.7等非标准速比。可以对电机功率曲线进行定制，从而节省电费。

皮带传动齿轮对比。直接驱动：定制是效率的关键吗？

皮带传动齿轮是皮带传动的心脏，它们的配合使系统工作顺利。现成的零件不能很好地装配在一起，但定制解决方案可以有效解决磨损和打滑问题。

腰带的核心痛点

标准皮带传动齿轮采用通用齿形，与专用皮带难以啮合，磨损率增大，寿命缩短，且齿面粗糙度Ra>1.6m，容易打滑，运行效率较低。

定制齿形的价值

JS Precision定制并优化齿形，确保皮带传动齿轮齿面载荷分布均匀，接触面比大于85%，极大帮助客户节省维护成本。

评估停机成本

定制的一组皮带传动齿轮将使初始价格上涨 800 美元，但他们将能够消除8 小时停机时间的损失，因此投资回报期将仅为 3 周。

图 2：并排比较图，对比用于动力传输的齿轮传动系统（具有互锁齿轮）与皮带传动系统（具有滑轮和皮带）。

螺旋齿轮加工如何提高高负载输送机的性能？

螺旋齿轮是高负载输送的核心，加工精度决定系统的稳定性。专业的螺旋齿轮加工可以提高性能并减少故障。

不同螺旋角适用场景表

螺旋角	传输特性	轴向力	适合的工作条件
15°-18°	传动效率高，稳定性适中	小的	中负载水平输送，如食品包装线
18°-25°	传动平稳，效率适中	中等的	重载水平/微倾斜输送，如建材输送线
25°-30°	传动极其平稳，噪音低	大的	超重载倾斜输送，如矿山矿石输送线

• 螺旋角优化：常用的范围是15°-25°。增大角度可以使传动更平稳，但同时会产生更大的轴向力。高精度加工可将误差保持在±0.05°以内。
• 加工精度的影响：通过减小齿形误差，可以减少产生的噪音和振动。格里森机器可以在牙齿表面产生超过 90% 的接触面覆盖率。
• 成本困境：精磨增加了成本，但带来了近98%的传动效率，因此可以使用更小的电机，并可以长期节省电力。

想要定制高精度螺旋齿轮适用于您的高负载输送系统？提交您的载荷和速度要求，JS Precision将为您免费优化螺旋角参数，并提供螺旋齿轮加工工艺方案。

蜗轮制造的复杂性是否适合您的输送机应用？

蜗轮制造复杂、成本高，但其自锁和高减速比的特性是不可替代的，额外的成本可以通过长期稳定运行得到补偿。

蜗轮材料配对和性能表

蜗杆材质	蜗轮材料	加工成本	耐磨性	使用寿命	适合的工作条件
45#钢（调质）	QT500球墨铸铁	低的	一般的	6-8个月	轻载、低减速比输送
20CrMnTi渗碳淬火	ZCuSn10P1 锡青铜	高的	出色的	3-5年	重载、高减速比提升输送
17-4PH不锈钢	锡青铜（镀镍）	极高	出色的	5年以上	腐蚀性环境提升输送

自锁功能的安全值

提升输送机应具有防反转功能。 蜗轮制造可提供机械自锁，从而降低制动成本。当导程角<6°时自锁可靠。

科学材料配对

专业蜗轮采用20CrMnTi渗碳淬火蜗杆和ZCuSn10P1锡青铜蜗轮。虽然价格较高，但耐磨性大大提高，从而延长了使用寿命。

散热和故障

如果负载过度，标准蜗轮组很可能会过热并出现齿面故障。定制齿轮制造能够改变齿面轮廓和润滑槽，从而减少热量。

精密锥齿轮加工如何影响输送机的长期可靠性？

锥齿轮加工的精度决定了转角输送的可靠性。在重载场景下，精密加工是避免故障、减少停机损失的关键。

牙齿表面接触点的秘密之一

基本上，普通的锥齿轮加工只会产生小面积的接触点，这就是点蚀故障如此频繁的原因。 JS精密公司5轴硬加工能够产生面积超过85%的接触点，这意味着接触应力降低。

表面完整性的重要性

齿轮磨削可以降低齿面粗糙度和磨损，另一方面，精密加工可以控制跳动公差，从而延长轴承寿命。

振动和产品稳定性

精密锥齿轮加工能够大大降低振动水平，从而使操作非常平稳。这不仅使其易于搬运，而且适合输送玻璃和陶瓷等易碎物品。

图 3：斜齿轮（螺旋）与另一个部件啮合的详细特写，展示了其精确的齿。

小批量齿轮制造能否解决非标设备的燃眉之急？

小批量齿轮制造是非标设备应急备件和样机验证解决方案。有助于打破大批量最小起订量的限制和耗时的匹配问题。

• 小批量成本现实：小批量齿轮制造的最小起订量可低至 5-20 件。虽然单价较高，但无模具有助于节省模具成本，避免库存锁定。
• 紧急备件的交货周期：小批量供应非常有效，2-3周内即可交货，比进口备件的交货速度快4倍，因此，小批量是紧急备件的良好解决方案。
• 样机验证的捷径：先用小批量齿轮测试齿轮性能，确认性能后再进行大规模生产，降低研发风险。

如何避免定制齿轮制造供应商的选择陷阱？

定制齿轮制造的质量在供应商的实力中起着重要作用。如果您选择了错误的供应商，您将增加您的成本和风险。如果能掌握科学的评价标准，就能够避免最常见的错误。

• 设备能力：供应商需要拥有格里森这样的高端机床，配备齿轮测量中心，并能够出具全参数检测报告。
• 质量体系：随着ISO 9001作为基础级别，优先考虑IATF 16949认证。 SPC统计分析和关键参数的随机抽样是必须的。
• 工程支持：专业的供应商不会为您提供模糊的承诺，而是为您提供具体的参数解决方案。你可以通过专业的提问来验证他们的能力。
• JS Precision优势：总成本比欧美供应商低30%-40%。 24小时内给出3D图纸答复，并提供3D图纸并提供解决方案。此外，我们公司在全球客户中拥有良好的声誉。

正在寻找可靠的定制齿轮制造供应商，但不确定如何评估他们？索取 JS Precision 的“定制齿轮制造供应商评估清单”并检查清单上的每一项，以轻松避免选择陷阱。

案例研究：JS Precision 节省 37% 成本，缩短 50% 交货时间

挑战

一家美国制造物料搬运设备公司为其新的重型输送机生产线购买螺旋锥齿轮（模数 8，螺旋角 25°，材料 8620 ）。

最初的欧洲供应商对输送齿轮制造的收费为每台 4, 800 美元，交货期为 22 周，最小起订量 (MOQ) 为 20 件，这意味着总投资为 96, 000 美元。客户必须同时处理两个问题：新设备上线延迟和现金流危机。

JS Precision的解决方案

1.DFM协同优化：

JS Precision工程师建议将根部圆角半径从R0.8更改为R1.2，从而将根部应力集中系数降低28%。同时，螺旋角公差由±0.1°放宽至±0.15°。

齿轮负载测试证实，传动精度没有受到影响，齿轮加工效率也提高了32% ，单件加工时间缩短了1.5小时。

2、工艺升级：

流程链的使用精密滚齿（累积齿距误差0.02mm）+渗碳淬火（层深1.2±0.1mm，齿面硬度HRC 58-62）+数控磨齿不仅可以使螺旋锥齿轮的接触面积达到90%以上，齿面粗糙度Ra≤0.4μm，而且完全满足1200Nm重型输送线的扭矩。

3.柔性化生产：

促进以 5 件起订量启动生产，并根据需要下进一步订单。相比之下，原供应商的最小起订量为20件。

因此，客户的初始资本投资从 96, 000 美元降低到 15, 100 美元，财务约束减轻了 75%。同时，产能有10%的灵活性，以满足紧急订单需求。

结果

• 单位成本：单位成本为3020美元，比欧洲供应商低37% ，直接降低了输送齿轮制造的采购成本。
• 交付周期：首批产品8周交付，比原定22周缩短64%。此外，后续批次均在6周内定期交付，从而满足了客户新设备的上市时间表。
• 质量表现：安装测试时噪音仅为68dB ，低于客户要求的72dB。设备连续运行12个月无故障，设备性能远超行业平均水平。

想要降低成本并加速您的输送机齿轮制造项目，同时保持高质量？提交您的齿轮采购需求，JS Precision将为您定制专属的齿轮采购需求 DFM 优化为您提供解决方案，精确控制成本和交货时间。

图 4：一个大型金属锥齿轮，带有精确切割的斜齿，隔离在白色背景上。

常见问题解答

Q1: 标准齿轮和定制齿轮之间通常存在多少价格差异？

为了中小批量定制齿轮制造，产品比标准齿轮贵30%-60% 。不过，如果考虑到整个生命周期的维护和停机成本，定制齿轮对于大多数操作条件来说更具成本效益。

Q2：什么情况下必须使用定制斜齿轮？

当输送系统的中心距、速比非标准参数，或工作条件要求较高（高粉尘、强腐蚀、超高温）时，标准螺旋齿轮将无法满足要求，需要定制。

Q3：螺旋齿轮可加工的最大螺旋角是多少？

JS Precision 的螺旋齿轮加工技术能够持续加工高达 35°的螺旋角。必须对齿轮模数和整体结构进行全面评估，以确定具体的加工解决方案。

Q4：蜗轮制造的自锁功能可靠吗？

如果蜗轮导程角保持在6°或更小，则可以获得稳定的机械自锁。尽管如此，不建议单独使用此功能，以确保电梯和高空提升等关键输送应用的安全。

Q5: 制造输送机齿轮通常使用哪些材料？

对于制造仅承受轻载荷的输送机齿轮，通常采用45#钢或QT500球墨铸铁，重载荷齿轮一般采用20CrMnTi/8620渗碳钢，对于腐蚀环境，通常选择17-4PH不锈钢。

Q6：如何检查齿轮精度是否符合标准？

最准确的方法是向输送齿轮厂索取GMC检验报告，其中会显示齿形、齿向、齿距的具体偏差数据是否符合标准。

Q7: 从图纸到样品需要多长时间？

标准定制齿轮制造从图纸到样品通常需要2-3 周的时间。对于复杂的螺旋齿轮或蜗轮，根据工艺的复杂程度，样品制作时间约为4-5 周。

Q8: 你们能制造不锈钢齿轮吗？

是的。在输送机齿轮制造中制造耐腐蚀齿轮时，JS Precision 经常使用 17-4PH 沉淀硬化不锈钢。齿轮可热处理至 HRC 38-44。

概括

对于适合所有情况的输送机齿轮选择，没有单一的解决方案。标准齿轮的优点是价格便宜，而定制齿轮更适合长期运行，并且可以解决标准零件的问题。

JS Precision通过专业的齿轮加工技术，为不同行业的输送系统开发了高性价比的齿轮解决方案。

不要让齿轮的选择成为输送机项目中的风险点。向我们提供您的输送机规格或图纸，我们的工程团队将在24小时内为您提供免费的技术分析，使输送线能够长期高效、稳定、零故障地工作。
