Fabrication d'engrenages pour éoliennes : Guide des normes, des matériaux et des essais de durabilité

La fabrication des engrenages est un élément fondamental qui garantit la stabilité opérationnelle des éoliennes. Une éolienne offshore de 5 MW subit des coûts d'exploitation quotidiens de plus de dix mille dollars en raison d'une panne de sa boîte de vitesses.

Les temps d'arrêt des turbines résultent de pannes de boîtes de vitesses qui représentent 60 % du temps d'arrêt total. Pourtant, ces pannes n'ajoutent qu'environ 5 % aux coûts globaux. Cependant, la défaillance d'un seul engrenage en acier crée des effets négatifs qui affectent la réussite financière des opérations éoliennes.

Comment garantir une fiabilité de 20 ans dès la fabrication des engrenages ? La clé réside dans un traitement précis et une vérification rigoureuse.

Aperçu rapide des réponses principales

Principales conclusions

• Le matériau détermine la limite supérieure : l'engrenage d'entraînement principal doit utiliser un acier allié dégazé sous vide (tel que 18CrNiMo7-6) avec une teneur en oxygène ≤ 20 ppm.
• Les tests vérifient la limite inférieure : les tests successifs sont le seul moyen de vérifier que les engrenages ne se piqueront pas sous 25 000 heures de charge alternée.
• La personnalisation est une méthode de réduction des coûts : le micro-moulage peut améliorer l’uniformité de la répartition de la charge de 30 %, ce qui prévient les défaillances prématurées des équipements.
• La chaîne de processus garantit la constance : La chaîne de processus complète qui commence par le taillage des engrenages et se termine par le rodage garantit la constance des lots grâce à la cémentation à des profondeurs de couche comprises entre 0,8 et 1,2 mm.

Pourquoi faire confiance à JS Precision pour la fabrication d'engrenages d'éoliennes ? L'expertise en ingénierie de JS Precision

L'efficacité des engrenages d'une éolienne tout au long de sa durée de vie opérationnelle dépend des normes de fabrication utilisées pour ses composants.

JS Precision est profondément impliquée dans le domaine des engrenages d'éoliennes depuis 15 ans, ayant livré plus de 2000 engrenages de boîte de vitesses principale d'éoliennes, réalisé plus de 300 analyses de défaillance d'engrenages d'éoliennes et établi une capacité de chaîne complète couvrant l'acceptation des matériaux, l'usinage des engrenages, le traitement thermique jusqu'aux tests de durabilité .

Les opérations de production de l'usine respectent l'intégralité des exigences établies par le document de normalisation des réducteurs d'éoliennes AGMA 6006 .

JS Precision utilise des rectifieuses d'engrenages profilées NILES allemandes pour ses opérations d'usinage d'engrenages, qui peuvent produire des engrenages d'un diamètre maximal de 3000 mm tout en maintenant une précision de classe ISO 3 qui dépasse les normes industrielles qui exigent une précision de classe ISO 4.

Le procédé de cémentation profonde mis au point par l'entreprise permet d'obtenir une couche durcie uniforme de 0,8 à 1,2 mm, ce qui améliore de 40 % la résistance à la fatigue des engrenages en acier dans les environnements de brouillard salin des éoliennes offshore.

Les parcs éoliens offshore européens ont subi des défaillances de turbines après seulement 3 ans en raison de la micro-corrosion des engrenages. Le processus d'acquisition du spectre de charge et d'optimisation du micro-moulage mis en œuvre par JS Precision a permis d'améliorer la limite de fatigue de contact des engrenages de 1 100 MPa à 1 350 MPa. Les turbines ont ensuite fonctionné sans interruption pendant 5 ans , produisant 3 millions de kWh d'électricité supplémentaires.

Ce cas concret illustre l'expertise technique de JS Precision dans la fabrication d'engrenages sur mesure. Pour les projets éoliens, la fiabilité des engrenages détermine directement le retour sur investissement ; choisir un partenaire possédant une solide expérience en ingénierie et une maîtrise complète du processus est donc essentiel pour minimiser les risques de défaillance dès le départ.

Vous souhaitez mieux comprendre les capacités de fabrication d'engrenages et découvrir des études de cas concrètes ? Contactez-nous pour obtenir l'étude de cas complète sur l'optimisation des engrenages d'éoliennes offshore par JS Precision, appréhender les avantages technologiques et les bénéfices réels, et établir rapidement une collaboration.

Quels sont les éléments critiques d'une éolienne qui dépendent d'une fabrication d'engrenages de précision ?

La précision de l'usinage des engrenages influe directement sur le fonctionnement des composants essentiels de l'éolienne.

Dans les composants d'une éolienne , la chaîne de transmission constitue le cœur de la conversion d'énergie, et le réducteur en est le moyeu, son fonctionnement reposant entièrement sur une fabrication d'engrenages de haute précision . Il doit supporter des charges extrêmes, comparables à celles des engrenages planétaires et hélicoïdaux.

Élément central de la chaîne de transmission : l’irremplaçabilité de la boîte de vitesses

La conception « planétaire à un étage + arbre parallèle à deux étages » est devenue la structure standard de la boîte de vitesses pour les éoliennes de classe mégawatt.

Une éolienne de 3 MW nécessite un couple d'entrée d'environ 2 000 kN·m et une vitesse de rotation de 1 500 tr/min pour atteindre un rendement de transmission de 97 % ou plus . Le processus complet de fabrication des engrenages requiert une surveillance rigoureuse, car il justifie le choix de l'acier comme matériau principal.

L’impact de la précision sur la rentabilité à travers les coûts de défaillance des équipements

Les dysfonctionnements des boîtes de vitesses des éoliennes entraînent 20 % du temps d'arrêt total des équipements et sont responsables de 30 à 40 % de toutes les dépenses de maintenance.

Les coûts liés à la mise hors service des équipements pour le remplacement des pièces ont un impact financier important. Le délai d'amortissement pour une fabrication de précision d'engrenages de niveau ISO 4 ou supérieur n'excède pas deux ans.

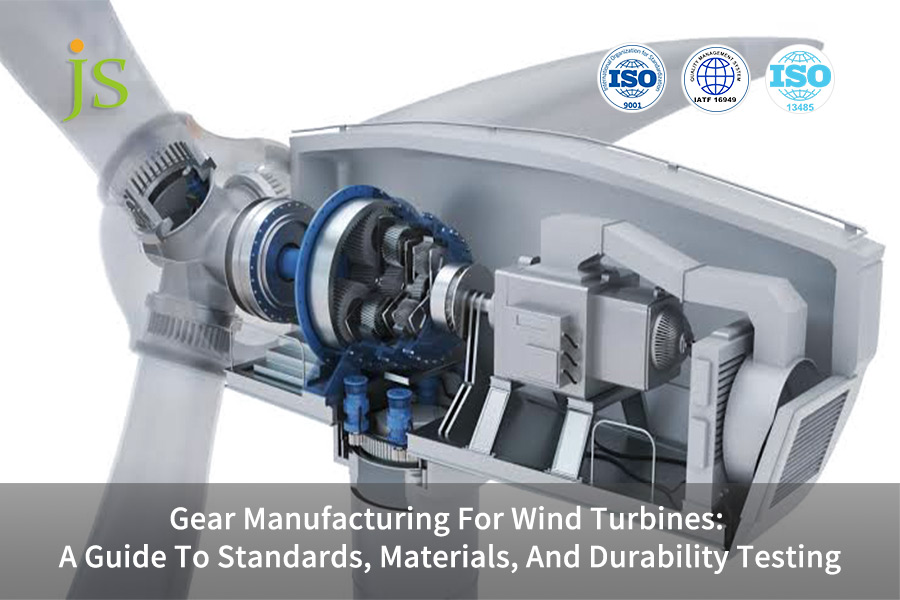

Figure 1 : Un schéma en coupe détaillé montrant la structure interne d'une éolienne, mettant en évidence les composants critiques tels que la boîte de vitesses, le générateur, le rotor et les systèmes de contrôle.

Comment la conception des éoliennes influence-t-elle le choix des engrenages en acier par rapport à d'autres matériaux ?

La conception des éoliennes évolue vers un développement à grande échelle, avec des exigences en matière de densité de couple et de matériaux légers.

L'engrenage en acier constitue le matériau principal de l'étage d'entraînement et doit satisfaire aux exigences de la norme IEC 61400-1 pour ses conditions de fonctionnement. Pour les unités offshore, cet étage d'entraînement principal nécessite l'utilisation d'acier allié à haute résistance, traité par cémentation et trempe.

Le compromis entre densité de couple et allègement

Le couple d'entrée de la boîte de vitesses augmente lorsque la puissance de l'éolienne atteint des valeurs plus élevées. Les éoliennes de 10 MW ont des couples d'entrée supérieurs à 5 000 kN·m.

L'équipe de conception a augmenté la valeur de contrainte de contact de la surface des dents pour contrôler le poids de la nacelle, ce qui a entraîné des exigences plus élevées en matière de résistance à la fatigue des engrenages en acier et de pureté des matériaux de fabrication des engrenages.

Prérequis de conception pour la technologie de durcissement de surface

Le processus de conception débute par une technologie de durcissement superficiel, première étape essentielle. L'épaisseur effective de la couche durcie pour les engrenages d'éoliennes est de 0,15 à 0,25 fois le module . La phase de conception nécessite une surépaisseur de rectification afin de préparer la correction des déformations dues au traitement thermique, première étape essentielle de l'usinage des engrenages.

Exigences relatives à la profondeur de la couche cémentée pour les engrenages en acier des éoliennes de différents modules

Pourquoi les engrenages en aluminium sont-ils rarement utilisés dans les transmissions principales mais pertinents dans les systèmes auxiliaires ?

Les engrenages en aluminium ne sont pas suffisamment résistants pour les applications d'entraînement principal, ce qui permet d'utiliser leur conception légère dans des systèmes opérationnels secondaires.

Le processus de fabrication nécessite des procédures spéciales pour les deux matériaux, ce qui permet une réduction de poids de 40 à 60 % et diminue les besoins en énergie du moteur dans les systèmes opérationnels secondaires.

Limites physiques de la résistance des matériaux

La limite d'élasticité et la limite de fatigue par contact des alliages d'aluminium sont bien inférieures aux exigences de l'étage d'entraînement principal.

Ce matériau présente une forte fragilité sous contrainte et un coefficient de dilatation thermique élevé, ce qui entraîne une perte de précision dimensionnelle à haute température. C'est la principale raison pour laquelle les engrenages en aluminium sont abandonnés dans la transmission principale.

Valeur de légèreté des systèmes auxiliaires

La contrainte de contact des engrenages dans les systèmes auxiliaires est réduite, ce qui démontre que les engrenages en aluminium permettent de gagner du poids. JS Precision effectue un traitement d'anodisation dure en surface afin de former une couche céramique qui améliore la résistance à l'usure et répond aux exigences.

Vous avez des exigences précises et souhaitez des engrenages en aluminium sur mesure ? Contactez immédiatement un ingénieur, soumettez les paramètres de charge de votre système auxiliaire et nous discuterons individuellement des détails du processus de fabrication d’engrenages sur mesure afin de finaliser une solution personnalisée.

Figure 2 : Deux engrenages hélicoïdaux en acier de haute précision à dents inclinées, fabriqués pour être utilisés dans les systèmes auxiliaires des éoliennes, présentés sur un fond uni.

Qu’est-ce qui définit un engrenage en acier fiable pour les applications exigeantes des éoliennes ?

La fabrication d' engrenages en acier fiables exige des matériaux de haute qualité et le respect de normes de fabrication strictes . L'acier 18CrNiMo7-6 est utilisé comme matériau de référence pour la production de réducteurs d'éoliennes, car ses spécifications de qualité définissent les limites de fonctionnement qui déterminent les performances des engrenages.

Seuil de qualité et de pureté du matériau

L'acier cémenté 18CrNiMo7-6 nécessite des normes de composition chimique spécifiques qui doivent être respectées.

Les applications éoliennes nécessitent un dégazage sous vide permettant d'atteindre une teneur en oxygène inférieure ou égale à 20 ppm et des teneurs en soufre et en phosphore inférieures à 0,015 %. La durée de vie en fatigue de contact des engrenages en acier augmente de 15 % pour chaque diminution de 10 ppm de la teneur en oxygène.

Granulométrie et dureté

La production d'engrenages pour éoliennes exige des engrenages en acier dont la granulométrie dépasse celle de la classe 6. Les structures à grains fins offrent une excellente résistance aux chocs à basse température, permettant un fonctionnement optimal même dans des conditions extrêmes . Les grains grossiers sont responsables de 80 % des ruptures fragiles dans les matériaux.

Quels procédés de fabrication d'engrenages déterminent le coût final des engrenages d'éoliennes ?

Le coût total de fabrication des engrenages d'éoliennes dépend de trois facteurs : les opérations d'usinage de précision et les procédés de traitement thermique, ainsi que les caractéristiques des lots produits, qui nécessitent des systèmes spécialisés pour gérer leurs exigences de production.

Le processus d' usinage des engrenages constitue le principal poste de dépenses, car il exige des normes de précision spécifiques lors de son exécution.

1. Usinage de précision :

Les coûts liés à la fabrication des engrenages atteignent 30 à 40 % car la rectification des engrenages représente une part importante du processus de production.

L'usinage de précision de niveau ISO 4 et de niveau 6 nécessite des temps d'usinage différents car les exigences de précision entre ces deux niveaux créent une différence deux fois plus importante en termes d'heures de travail nécessaires et de dépenses.

2. Traitement thermique :

Le procédé de cémentation profonde exige d'importantes ressources en temps et en énergie, car il nécessite un contrôle précis de la température du four. Les coûts liés aux traitements thermiques se répartissent en deux composantes principales , dont les dépenses d'électricité, qui représentent 40 à 50 % du total.

3. Effet de lot :

Les coûts liés à la production en petites séries et aux processus de mise au point deviennent élevés, mais il existe un avantage en termes de coûts lorsque les entreprises produisent 50 unités ou plus, car les dépenses diminuent pour chaque unité.

Budget limité pour votre projet ? Vous souhaitez maîtriser les coûts de fabrication de vos engrenages ? Indiquez les spécifications et la quantité souhaitée pour obtenir un calcul gratuit de la solution optimale et ainsi réduire vos coûts tout en améliorant votre efficacité.

La fabrication d'engrenages sur mesure peut-elle prolonger la durée de vie d'un réducteur d'éolienne ?

Les engrenages standard ne fonctionnent pas correctement lorsqu'ils sont exposés à des conditions d'utilisation hors de leurs paramètres de conception. La fabrication d'engrenages sur mesure par micro-modification permet une meilleure répartition des charges, ce qui améliore la couverture de la surface de l'engrenage.

Ce système permet aux parcs éoliens de répondre à leurs exigences opérationnelles spécifiques grâce à des capacités de fabrication d'engrenages sur mesure.

La nécessité d'une personnalisation pour les conditions de fonctionnement non standard

Le choix des paramètres de micro-modification doit tenir compte du niveau de turbulence du champ de vent et des spécifications de l'engrenage. Ces paramètres varient considérablement selon les conditions de fonctionnement.

Vous trouverez ci-dessous un tableau de référence des paramètres de modification standard de JS Precision , validés par une application pratique approfondie :

Les spectres de charge définis par la norme IEC 61400-1 pour différents niveaux de turbulence présentent des différences substantielles entre ces niveaux. Les champs de vent à forte turbulence nécessitent le développement d'engrenages sur mesure, spécialement conçus. JS Precision effectue une reconstruction du spectre de charge à partir des données SCADA, ce qui contribue à réduire les erreurs de conception.

La valeur invisible du micro-modelage

Les fortes charges provoquent une déformation élastique de la surface des dents. Une modification microscopique permet de compenser cette déformation et d'obtenir une contrainte de contact uniforme . L'aire d'empreinte de contact et la résistance à la corrosion par piqûres d'un engrenage en acier d'une éolienne de 3 MW ont été améliorées grâce à un micro-usinage.

Figure 3 : Un assemblage d'engrenages en acier doré de conception complexe reliés à un composant plus grand, illustrant la précision des engrenages fabriqués sur mesure pour les applications d'éoliennes.

Quels tests de durabilité permettent de valider la qualité des engrenages sur mesure avant leur installation ?

Les engrenages sur mesure nécessitent des tests de durabilité rigoureux avant leur installation. La procédure de contrôle qualité finale en production d'engrenages doit être conforme aux normes ISO 6336-5 et AGMA 6006 pour garantir un fonctionnement optimal des engrenages pendant plus de vingt ans.

• Tests en continu : Le banc d'essai FZG nécessite des tests qui appliquent des charges croissantes jusqu'à atteindre 1×10⁷ cycles tout en maintenant à la fois le couple nominal et les conditions de test de surcharge définies par la norme IEC 61400-4.
• Contrôle non destructif : Le processus de contrôle utilise des méthodes ultrasoniques et magnétométriques pour détecter les défauts internes et de surface, tout en garantissant que les zones critiques ne présentent aucun défaut dépassant les normes établies.
• Conformité aux normes : Les calculs de résistance conformes à la norme ISO 6336-5 doivent être effectués pour vérifier que tous les résultats de performance répondent aux normes AGMA 6006.

Comment trouver des services de fabrication d'engrenages sur mesure de haute qualité pour les projets éoliens ?

Le processus de sélection des services de fabrication d'engrenages sur mesure de haute qualité exige l'évaluation de trois facteurs spécifiques aux fournisseurs : leur équipement, leur expérience dans le secteur et leur expertise complète en matière de processus de fabrication.

Cette méthode fournit la méthodologie de test nécessaire qui garantit des résultats de performance fiables pour les systèmes d'engrenages des éoliennes.

Configuration matérielle requise

La fabrication d'engrenages pour éoliennes exige des équipements de traitement et de fabrication à grande échelle. Les rectifieuses d'engrenages de formage NILES, de fabrication allemande, que nous utilisons, offrent une précision d'usinage stable, conforme à la norme ISO 3, et répondent aux exigences de fabrication d'engrenages pour éoliennes.

Seuil d'expérience

Le processus d'analyse des défaillances des engrenages d'éoliennes exige des fournisseurs qu'ils démontrent leur expérience dans ce domaine. JS Precision exploite une base de données de graphes de défaillance contenant plus de 300 cas de défaillance analysés, que ses techniciens utilisent pour identifier les causes des défaillances et développer des solutions d'optimisation.

Service complet de cycle de vie

Le long processus de développement des projets éoliens exige de nos fournisseurs un accompagnement complet tout au long du cycle de vie de leurs services. Notre processus de production, qui garantit l'efficacité de nos méthodes de fabrication, assure une qualité de produit constante et un taux de défauts extrêmement faible, même en grande série, tout en garantissant une disponibilité stable des produits.

Vous recherchez un partenaire de fabrication d'engrenages sur mesure de haute qualité ? Téléchargez notre grille d'évaluation des fournisseurs et filtrez rapidement les profils. Vous pouvez également planifier une consultation individuelle avec un consultant technique.

Étude de cas : JS Precision résout le problème de la corrosion par micro-piqûres des engrenages dans les parcs éoliens offshore grâce à des micro-modifications.

Défi

Un parc éolien offshore européen de 3 MW utilise un engrenage hélicoïdal à grande vitesse qui a développé une micropitting sur une grande surface après trois ans de fonctionnement parce que ses valeurs de vibration ont dépassé la limite standard de 4,2 mm/s.

Le fournisseur initial n'a pas pu résoudre le problème. Les tests sur site ont révélé que la rugosité de surface des dents d'engrenage en acier atteignait Ra 0,8 µm, tandis que les empreintes de contact n'excédaient pas 40 % et que la contrainte de contact locale dépassait la limite maximale admissible.

Solution

1.Collecte du spectre de charge :

Après la prise en charge par JS Precision, des capteurs de couple ont été installés à l'entrée de la boîte de vitesses, et des données de fonctionnement ont été collectées pendant 30 jours consécutifs . Il a été constaté que le couple maximal réel était supérieur de 22 % à la valeur nominale.

2. Optimisation de la forme :

Le spectre de charge mesuré a servi de base à la réalisation de l'analyse par éléments finis . La modification du profil de la dent a été optimisée de 12 μm à 22 μm, la modification de l'hélice de 8 μm à 25 μm et le chanfreinage de la pointe de la dent a été fixé à 40 μm.

3. Mise à niveau du processus :

Le processus d'usinage des engrenages a utilisé une meule de rectification CBN pour l'ébauche de la vis sans fin, qui a progressé jusqu'à la finition par rodage à haute puissance avec une meule à liant céramique pour atteindre une rugosité de surface des dents de Ra 0,25 μm .

4. Tests de vérification :

Le processus de test en continu sur banc d'essai a permis de réaliser avec succès les tests de vérification sur 2 × 10⁷ cycles . Les contrôles d'arrêt sur 5 × 10⁵ cycles n'ont révélé aucun signe de micropitting.

Résultats

La limite de fatigue de contact optimisée de l'engrenage a atteint 1350 MPa, ce qui a permis d'allonger la durée de vie de plus de 100 % tandis que le niveau de vibration a diminué à 2,7 mm/s.

Les éoliennes du parc éolien ont fonctionné sans aucune panne pendant cinq ans . Sur la base d'une durée de fonctionnement annuelle équivalente de 3 000 heures, cela a permis d'accroître la production d'électricité de 3 millions de kWh et de réduire directement les pertes dues aux temps d'arrêt de plus de 500 000 $.

Votre parc éolien rencontre des défaillances d'équipement et a besoin d'une solution urgente ? Appelez immédiatement notre assistance technique, transmettez vos données de détection de panne et recevez une solution d'optimisation ciblée sous 72 heures afin de minimiser les pertes dues aux arrêts de production.

FAQ

Q1 : Quelles sont les nuances de matériaux les plus couramment utilisées pour les réducteurs d'éoliennes ?

Les matériaux les plus couramment utilisés pour les réducteurs d'éoliennes sont les aciers alliés cémentés 18CrNiMo7-6 et 17CrNiMo6 . Ces engrenages en acier conservent une résistance supérieure à 1 200 MPa lorsqu'ils fonctionnent à des températures comprises entre -40 °C et plus.

Q2 : Comment la profondeur de la couche cémentée affecte-t-elle la durée de vie des engrenages ?

La roue dentée principale en acier des éoliennes nécessite une zone trempée d'une épaisseur de 1,5 à 3,0 mm, car cette profondeur représente 0,15 à 0,25 du module d'engrenage. Une épaisseur insuffisante de cette zone entraîne un écaillage prématuré par fatigue des engrenages, ce qui réduit leur durée de vie.

Q3 : Quelles sont les différences entre les normes ISO 6336 et AGMA ?

La contrainte hertzienne sert de base aux calculs de résistance au contact dans la norme ISO 6336, tandis que la norme AGMA 6006 établit un système de classification des puissances nominales. Les définitions des coefficients de sécurité des engrenages diffèrent d'environ 15 à 20 %.

Q4 : Quels problèmes le micro-moulage d'engrenages peut-il résoudre ?

Le procédé de micro-moulage des engrenages permet aux systèmes de gérer la déformation élastique qui se produit à la surface des dents sous de fortes charges entre 10 et 30 micromètres, empêchant ainsi la concentration des contraintes tout en améliorant la capacité de l'engrenage à résister au grippage.

Q5 : Quels essais non destructifs sont requis pour les engrenages des éoliennes ?

Tous les composants d'engrenages utilisés dans la fabrication des engrenages d'éoliennes doivent subir des tests ultrasoniques qui atteignent une résolution de 0,5 mm et des tests par magnétoscopie qui détectent les défauts internes et de surface tout au long du processus de fabrication.

Q6 : Quel est le principe de fonctionnement d'un banc d'essai dos à dos ?

Le banc d'essai dos à dos utilise deux boîtes de vitesses pour créer un système de charge en boucle fermée qui compense de 5 % à 10 % de la puissance nominale par des pertes par frottement, reproduisant ainsi les conditions de test opérationnelles qui nécessitent une faible consommation d'énergie des engrenages.

Q7 : Comment déterminer si la défaillance d'un engrenage est due à un problème de matériau ou à un problème de lubrification ?

L'analyse par microscopie électronique à balayage (MEB) révèle que la fracture causée par des inclusions internes est un problème lié au matériau de fabrication des engrenages, tandis que les rayures ou les liaisons de surface sont principalement dues à une mauvaise lubrification ou à une contamination par l'huile.

Q8 : Combien de temps faut-il entre les dessins et la livraison de la première pièce ?

Le délai de réalisation d'un projet court à partir de la réception des plans jusqu'à la livraison de la première pièce. JS Precision a besoin de 6 à 8 semaines pour livrer son premier échantillon après réception des plans 3D pour les engrenages en acier conventionnels destinés aux éoliennes, dont le diamètre varie de 8 à 12 mm et jusqu'à 2 000 mm.

Résumé

La fiabilité des engrenages d'éoliennes, garantie depuis 20 ans, repose sur un savoir-faire méticuleux tout au long du processus de fabrication : de la pureté des matériaux à la précision d'usinage, chaque étape est cruciale. L'évolution de la conception des éoliennes a fait des engrenages en acier un choix privilégié, tandis que la fabrication d'engrenages sur mesure est essentielle pour s'adapter aux conditions d'exploitation non standard.

Depuis 15 ans, JS Precision consacre l'intégralité de son activité au secteur de l'énergie éolienne, ce qui nous confère des capacités de fabrication complètes et une expertise considérable en matière d'analyse des défaillances.
