El mecanizado CNC de bloques de motor es fundamental en las industrias de la automoción y la maquinaria de construcción. El bloque de motor, pieza clave de cualquier motor de alto rendimiento que gira a miles de revoluciones por minuto , está sometido a cargas térmicas y tensiones mecánicas extremas.

Un rendimiento excepcional en condiciones tan extremas se consigue gracias a la precisión micrométrica que ofrece el mecanizado CNC de bloques de motor. Comprender cada paso, desde la selección del material hasta el mecanizado CNC de precisión, ya sea para la optimización de la producción en masa o para modificaciones de alto rendimiento, es fundamental para garantizar la fiabilidad y el rendimiento de los motores.

Este tutorial le brindará información sobre los secretos de la fabricación, desde los procesos de mecanizado de los componentes principales del motor hasta el control de costos, con el objetivo de ayudarle a realizar de manera eficiente el mecanizado de un bloque de motor.

Resumen de respuestas clave

JS Precision Manufacturing: La guía definitiva de JS Precision para el mecanizado de precisión de bloques de motor

Durante los últimos 12 años, JS Precision ha estado profundamente involucrada en el área del mecanizado CNC de bloques de motor, prestando servicios a más de 300 clientes en las industrias automotriz, marítima y de maquinaria de construcción.

Hemos mecanizado los bloques de motor de aleación de aluminio para marcas de coches deportivos de alta gama utilizando tecnología de mecanizado CNC de precisión para controlar las tolerancias del diámetro de los cilindros dentro de ±0,008 mm, muy por encima del requisito del cliente de ±0,015 mm .

Este nivel de precisión está en línea con las conclusiones de la investigación en profundidad de la Sociedad de Ingenieros Automotrices (SAE International) sobre la relación entre la precisión geométrica del diámetro del cilindro de motores de alto rendimiento y la pérdida por fricción en documentos técnicos relevantes, lo que refleja el impacto directo de la precisión del mecanizado en el rendimiento del motor.

En términos de mejora de la eficiencia, hemos aumentado significativamente la capacidad de producción de nuestros clientes optimizando el proceso de mecanizado en bruto de los cuerpos de cilindros de hierro fundido, reduciendo el tiempo de mecanizado individual de 45 minutos a 32 minutos.

Nuestro equipo de mecanizado CNC está formado por 15 ingenieros certificados, con una media de más de 8 años de experiencia cada uno, y puede abordar incluso las necesidades de mecanizado más complejas. Este resumen se ha elaborado a partir de miles de proyectos de mecanizado realizados con gran experiencia; cada punto ha sido verificado en la práctica y puede utilizarse con total confianza.

Si necesita servicios de mecanizado CNC de alta precisión para bloques de motor, JS Precision le ofrece una solución a medida, supervisando todo el proceso desde el análisis de los planos hasta la entrega del producto. Contáctenos hoy mismo para recibir una revisión gratuita de su proceso y así minimizar los riesgos de mecanizado.

¿Cuáles son los procesos centrales en el mecanizado de precisión CNC de bloques de motor?

Tras comprender la capacidad de JS Precision, analicemos los procesos clave del mecanizado CNC de precisión de bloques de motor, influyendo cada paso en la calidad final.

Proceso básico de mecanizado

• Posicionamiento en blanco: Después de verificar las tolerancias con escaneo 3D, se fija con herramientas especializadas, con un error de posicionamiento ≤0,02 mm.
• Mecanizado en bruto: La mayor parte del material sobrante se eliminará con herramientas de acero de alta velocidad, mecanizando el contorno exterior y la superficie inferior mientras se controla la velocidad de corte para evitar el sobrecalentamiento.
• Mecanizado de semiacabado: Reemplazar con herramientas de carburo para mecanizar agujeros de cilindros, etc., dejando una tolerancia de acabado de 0,1 a 0,2 mm .
• Mecanizado de acabado: Las herramientas de alta precisión con tecnología de mecanizado CNC de precisión proporcionan la máxima exactitud dimensional y un acabado superficial impecable.

Mecanizado de características clave

• Mandrinado y bruñido de cilindros: Las herramientas de mandrinado ajustables garantizan la tolerancia del diámetro, los cabezales de bruñido multiaceite logran una rugosidad superficial con un Ra de 0,4-0,8 μm y rayado cruzado.
• Mecanizado del cárter: Las máquinas herramienta CNC horizontales realizan un mecanizado único de los agujeros de los cojinetes principales con un error de coaxialidad ≤0,005 mm.
• Mecanizado de la camisa de agua y los conductos de aceite: Las brocas para agujeros profundos se refrigeran con agua para evitar obstrucciones en los conductos de aceite, y las fresas de cavidad garantizan canales de flujo de aceite suaves en las camisas de agua.

Núcleo de control de precisión

• Compensación de deformación térmica: con un sensor de temperatura, la máquina herramienta cambia automáticamente la trayectoria de la herramienta si la diferencia de temperatura supera los ±2 ℃.
• Datum unificado: La superficie inferior del bloque de cilindros y dos orificios de localización deben utilizarse como datum unificados para evitar cambios frecuentes de datum y errores en el producto.
• Medición en línea: Las dimensiones se verifican con sondas después de procesos clave, como la comprobación del diámetro y la redondez después del mecanizado del cilindro.

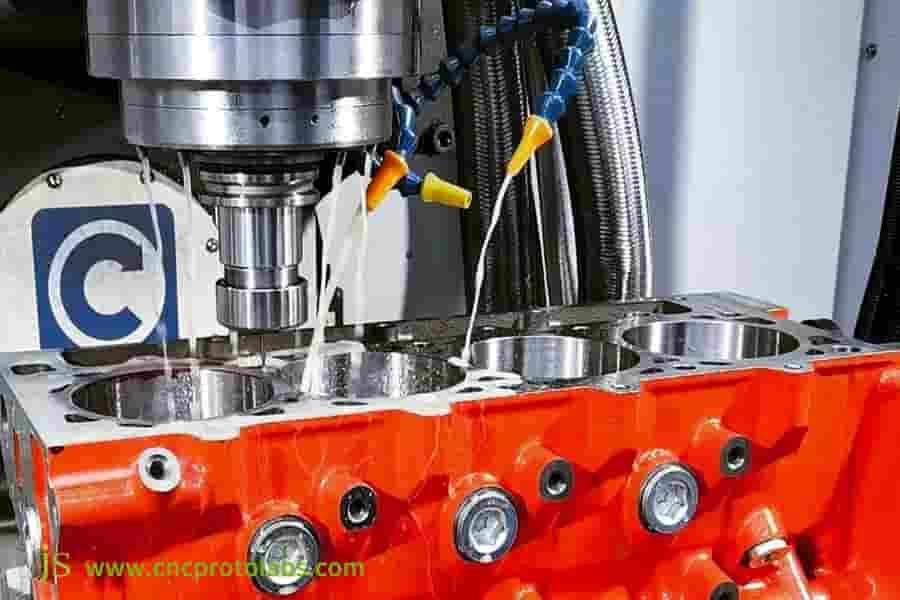

Figura 1. El mecanizado CNC logra tolerancias ajustadas de hasta ±0,0025 mm para componentes del motor. Esta precisión garantiza un mejor rendimiento y durabilidad de piezas críticas como las culatas.

¿Cómo seleccionar las herramientas óptimas para el mecanizado CNC de bloques de motor según los diferentes materiales?

Una vez dominado el proceso de mecanizado, la selección de las herramientas para el mecanizado CNC de bloques de motor es crucial, ya que afecta directamente a la eficiencia y la precisión. Cada material requiere una solución de mecanizado diferente.

Selección del material de la herramienta:

• Herramientas de PCD: Dureza ≥ HV8000, muy buena resistencia al desgaste, mecanizado de aleaciones de aluminio, vida útil de 5 a 8 veces mayor que la del carburo cementado, mantienen la rugosidad superficial.
• Herramientas cerámicas: Aptas para el mecanizado de hierro fundido, resistencia a altas temperaturas ≥1200 ℃, velocidad de corte entre un 30 % y un 50 % superior a la del carburo cementado, lo que mejora la eficiencia del desbaste.

Soluciones de herramientas especializadas:

• Herramienta de mandrinado de cilindros: Diseño modular para un fácil reemplazo de insertos, selección de insertos basada en el material, con un mecanismo de ajuste fino de precisión de 0,001 mm .
• Fresa de fresado frontal: Sus múltiples canales uniformemente espaciados reducen la fuerza de corte, adecuada para superficies superiores e inferiores de bloques de cilindros, con un error de planitud ≤0,01 mm.
• Broca para agujeros profundos: El diseño de refrigeración interna reduce la temperatura de corte, la sección guía larga garantiza la rectitud del agujero de perforación y evita la desalineación del paso del aceite.

Optimización de parámetros de mecanizado:

• Optimizamos la base de datos para la velocidad de corte y la velocidad de avance de diferentes materiales de bloques de motor CNC: velocidad de corte de hierro fundido gris 80-120 m/min, velocidad de avance 0,15-0,2 mm/rev; velocidad de corte de aleación de aluminio 300-500 m/min, velocidad de avance 0,2-0,3 mm/rev.

JS Precision cuenta con un equipo profesional de selección de herramientas para el mecanizado CNC de bloques de motor que le recomendará la mejor solución según el material de su bloque de cilindros y sus requisitos de mecanizado. Además, ofrecen servicios de optimización de parámetros. Todos estos factores hacen que elegirnos sea una decisión acertada, ya que le permitirá ahorrar en costes de herramientas y mejorar la eficiencia del mecanizado.

¿Qué materiales para bloques de motor CNC ofrecen el mejor rendimiento y durabilidad?

Además de elegir las herramientas de corte, la selección de los materiales para el bloque del motor CNC es fundamental, ya que determinará el rendimiento y la durabilidad del motor. El escenario de aplicación debe ser la base para realizar dicha selección.

Características del material de hierro fundido:

La fundición gris presenta una excelente amortiguación de vibraciones y reducción de ruido , así como una buena resistencia al desgaste, lo que la hace adecuada para camiones comerciales; sin embargo, su elevado peso aumenta el consumo de combustible.

En la fundición dúctil, se observa un aumento de resistencia superior al 50% en comparación con la fundición gris, junto con una mejor resistencia al desgaste, por lo que resulta adecuada para cargas pesadas; sin embargo, su peso sigue siendo mayor que el de las aleaciones de aluminio.

Ventajas de las aleaciones de aluminio:

Es ligero (entre un 30 % y un 40 % más ligero) y posee una conductividad térmica excelente (más de tres veces superior a la del hierro fundido), lo que contribuye a mejorar el consumo de combustible y la disipación del calor. Reforzamos la resistencia de las aleaciones de aluminio mediante un tratamiento térmico T6 o añadiendo refuerzos de silicio y magnesio.

Tendencias en materiales compuestos:

Las aleaciones de magnesio y aluminio son entre un 15% y un 20% más ligeras que las aleaciones de aluminio comunes y tienen una resistencia similar; por lo tanto, son adecuadas para coches deportivos de alta gama y vehículos de nuevas energías.

Los materiales compuestos a base de metal, como el carburo de silicio a base de aluminio, poseen buena resistencia al desgaste y a las altas temperaturas, y son adecuados para camisas de cilindros. Su aplicación en sectores de alta gama está en aumento.

¿Cuáles son las claves técnicas para el éxito en el mecanizado CNC de culatas?

Tras el mecanizado del bloque de cilindros del motor, el mecanizado CNC de las culatas también es fundamental, y la calidad del mecanizado afecta a la eficiencia de la combustión y a la fiabilidad del motor.

Mecanizado de la cámara de combustión:

Un error de forma superior a 0,05 mm puede provocar fácilmente una combustión incompleta, mientras que una rugosidad superficial (Ra) superior a 1,6 μm puede causar fácilmente acumulación de carbono. El fresado CNC de 5 ejes, junto con el fresado de acabado, garantiza una Ra ≤ 0,8 μm y una alta precisión dimensional.

Asientos y guías de válvulas:

El error de coaxialidad del asiento de la válvula no debe superar los 0,01 mm; de lo contrario, se producirá un sellado deficiente. La holgura de ajuste entre la guía y la válvula debe ser de 0,02 a 0,04 mm. Si es incorrecta, se producirán fácilmente fugas de aire o atascos. Utilizamos herramientas especiales para el posicionamiento. Primero, mecanizamos el orificio de la guía, ajustamos a presión el asiento y, finalmente, realizamos el escariado.

Refrigeración del mecanizado de la camisa de agua:

El conducto de refrigeración por agua de la camisa es complejo, y las rebabas o virutas pueden provocar fácilmente el sobrecalentamiento del motor. Para evitar deformaciones, utilizamos una fresa de cavidad personalizada que realiza un fresado en varias etapas, además de un lavado a alta presión (≥5 MPa) y una inspección endoscópica para garantizar la limpieza.

Con años de experiencia en el mecanizado CNC de culatas, JS Precision garantiza el mecanizado de máxima precisión de piezas críticas como cámaras de combustión y asientos de válvulas. Si necesita un servicio completo de mecanizado para bloques de motor y culatas, elija JS Precision para un ajuste perfecto y un mejor rendimiento general del motor.

¿Qué factores influyen realmente en el coste del mecanizado CNC de bloques de motor?

Analizamos la tecnología y muchos factores influyen en el costo del mecanizado CNC de bloques de motor. Comprender estos factores permite optimizarlos, reduciendo así el costo sin comprometer la calidad.

Análisis de la estructura de costos:

Los principales costos incluyen la depreciación de los equipos, la mano de obra y el consumo de herramientas. Estos representan una proporción estimada de más del 60%. En el proceso de mecanizado del bloque de cilindros de aleación de aluminio, por ejemplo, el costo total es de aproximadamente 230 a 330 dólares , y más del 70% corresponde a los tres primeros rubros.

Potencial de optimización:

Optimización de procesos: La combinación de procesos puede reducir el tiempo de mecanizado. Gestión de la vida útil de las herramientas: La sustitución oportuna de las herramientas evita el desperdicio de piezas. Automatización: Reduce los costes laborales y mejora la utilización de los equipos.

Ingeniería de valor:

Simplificación de estructuras complejas en el diseño y eliminación de características difíciles de mecanizar, como agujeros profundos o ranuras estrechas. Ejemplo: Tras ajustar el agujero profundo del bloque de cilindros de un cliente, el proceso de mecanizado se redujo en un 40%, lo que supuso una disminución de 35 dólares en el coste del mecanizado CNC del bloque del motor .

Figura 2. Máquina de bruñido vertical automática CNC con automatización de agujero a agujero.

¿Cuáles son las directrices de diseño esenciales para el mecanizado CNC de piezas de motores?

El diseño temprano para reducir los costos de mecanizado es muy importante; por lo tanto, al diseñar las piezas de mecanizado CNC del motor, se deben seguir las siguientes pautas para garantizar la fabricabilidad y la economía.

Directrices de diseño estructural

• Uniformidad del espesor de pared: El espesor de pared oscila entre 2 y 5 mm. La diferencia máxima debe ser ≤3 mm para evitar deformaciones por mecanizado.
• Transición de esquinas redondeadas: El radio de las esquinas no debe ser inferior a 2 mm para evitar dificultades de mecanizado en ángulos rectos y concentración de tensiones.
• Garantía de rigidez: Las nervaduras refuerzan las zonas débiles para evitar problemas de vibración durante el mecanizado que pueden afectar a la precisión.

Consideraciones sobre la fabricabilidad

• Accesibilidad de la maquinabilidad: La herramienta debe alcanzar todas las superficies mecanizadas. Siempre que sea posible, evite cavidades cerradas o ranuras profundas con una relación profundidad/diámetro superior a 5, ya que podrían requerir herramientas especiales y mayores costos.
• Diseño del punto de referencia: Defina claramente el punto de referencia de posicionamiento y fíjelo de forma estable; trate de no cambiar los puntos de referencia con frecuencia, por ejemplo, dos agujeros de posicionamiento con una cara inferior.
• Comprobación de interferencias de la herramienta: Simule la trayectoria de la herramienta después del diseño y modifique con antelación cualquier estructura que pueda interferir.

Diseño de tolerancias

• En función de la función, se asigna la tolerancia adecuada. Por ejemplo, la tolerancia del diámetro interior del cilindro debe controlarse dentro de ±0,01 mm, mientras que para el lateral puede ser de ±0,1 mm. Le proporcionaremos sugerencias de tolerancia razonables.

JS Precision le ofrece asesoramiento en el diseño de piezas mecanizadas por CNC para su motor, lo que le ayudará a optimizar la estructura y mejorar la facilidad de fabricación. Si dispone de planos de diseño, nuestros ingenieros realizarán una revisión gratuita del proceso para garantizar que el diseño sea adecuado para el mecanizado y reducir los costes posteriores.

Figura 3 Evite las esquinas interiores agudas siempre que sea posible. Dado que todas las brocas CNC son circulares, es difícil lograr esquinas internas agudas.

¿Cómo implementar de forma eficiente el mecanizado CNC online para bloques de motor?

Gracias a la digitalización generalizada de los últimos años, el mecanizado CNC en línea , si se implementa eficazmente, contribuirá significativamente a mejorar la eficiencia. JS Precision ha logrado la digitalización completa del proceso y ofrece servicios en línea convenientes.

Proceso digital:

Solo tiene que subir sus planos y requisitos técnicos a través de la plataforma en línea; el sistema le generará automáticamente un presupuesto preliminar. Los ingenieros le proporcionarán el plan detallado y el presupuesto en un plazo de 24 horas. Tras la confirmación, podrá seguir el proceso de producción en tiempo real.

Colaboración remota:

La modificación del proceso se confirma mediante comunicación en tiempo real entre los ingenieros cuando surgen problemas durante el mecanizado. Por ejemplo, el problema de mecanizado de la camisa de agua del bloque de cilindros para un cliente extranjero se resolvió en 3 días.

Monitoreo inteligente:

Se han instalado sensores en todas las máquinas herramienta CNC para monitorizar la fuerza de corte, la temperatura y el desgaste de la herramienta. Se emiten alertas automáticas ante cualquier anomalía. Se ha implementado la recopilación, el análisis y la optimización de datos. Por ejemplo, el ajuste de parámetros incrementó la eficiencia de una máquina herramienta en un 15 %.

Caso práctico: Lograr una reducción del 25 % en el peso y un aumento del 15 % en la potencia mediante mecanizado CNC de precisión

Tras analizar la teoría, demostraremos con un caso práctico el valor que aporta el mecanizado CNC de precisión. A continuación, presentamos un caso práctico sobre cómo resolvimos un problema de reducción de peso y mejora del rendimiento para un fabricante de motores de alto rendimiento.

Desafío del cliente

El cliente fabrica motores de alto rendimiento para coches deportivos. Por este motivo, necesita un bloque de cilindros ligero que ofrezca mayor potencia sin comprometer la fiabilidad del motor.

Su objetivo es lograr una reducción de peso superior al 20% en el bloque de cilindros, tomando como referencia un diseño original de hierro fundido que pesa 45 kg y produce 350 caballos de fuerza, al tiempo que consiguen aumentos de potencia superiores al 10% , superando 500 horas de pruebas en banco (el estándar actual de la industria es de 400 horas).

Nuestra solución

En primer lugar, recomendamos cambiar el material de hierro fundido a una aleación de aluminio de alta resistencia (aleación Al-Si-Mg), cuya resistencia es de 350 MPa, un 20 % superior a la de la aleación de aluminio ordinaria y un 35 % más ligera que el hierro fundido.

Luego, debemos optimizar la estructura del bloque de cilindros: eliminar el espesor de pared innecesario, reducir el espesor de pared de 8 mm a 5 mm, colocar nervios de refuerzo en los puntos débiles para garantizar la rigidez.

Se utiliza tecnología de mecanizado CNC de precisión, con una máquina herramienta CNC de 5 ejes para mecanizar la cámara de combustión y mantener la precisión de la forma, herramientas PCD para mecanizar los cilindros con una tolerancia de ±0,008 mm para reducir la fricción, y el bloque de cilindros se somete a un tratamiento térmico T6 para mejorar la resistencia y la resistencia al desgaste.

Actuaciones exitosas

• El peso del cilindro finalmente se redujo de 45 kg a 33,75 kg, lo que representa una reducción del 25 %.
• La potencia del motor se incrementó a 392,5 caballos de fuerza, un aumento del 15%.
• El consumo de combustible se redujo en un 8%, pasando de 12 l/100 km a 11,04 l/100 km.
• Las pruebas de banco revelaron 500 horas de funcionamiento continuo sin fallos, mientras que el desgaste del cilindro alcanzó solo 0,002 mm, muy por debajo del estándar de la industria de 0,005 mm.
• El cliente quedó satisfecho y, por lo tanto, realizó un pedido de 300 bloques de cilindros.

En JS Precision, nos esforzamos al máximo para resolver las necesidades más complejas de nuestros clientes con tecnología de mecanizado CNC de precisión . Ya sea para reducir el peso o mejorar el rendimiento, podemos ofrecerle una solución a medida. Este es solo uno de los muchos proyectos exitosos que hemos llevado a cabo. Elija JS Precision y su proyecto de motor también podría alcanzar un hito importante.

Figura 4. Bloque de cilindros de motor de aluminio CNC

¿Cómo iniciar su proyecto de motor con nuestros servicios de mecanizado CNC en línea?

Si quieres comenzar el proyecto del motor, no te preocupes: el proceso de usar nuestro servicio online de mecanizado CNC es bastante sencillo, síguelo para empezar.

Paso 1: Requisitos técnicos - Se debe proporcionar información detallada de los planos en formato CAD, STEP o cualquier otro formato compatible, incluyendo especificaciones técnicas como tolerancias dimensionales, rugosidad superficial, material y coste objetivo. Si sus planos están incompletos, no dude en contactarnos para recibir sugerencias de diseño.

Paso 2: Revisión del esquema de proceso - Nuestro equipo de ingeniería recibirá y analizará profesionalmente sus requisitos y fabricará el producto en un plazo de 24 horas. Esto incluye la evaluación del proceso, recomendaciones sobre herramientas y estimación de costos. Le presentaremos una propuesta de solución y, de ser necesario, confirmaremos cualquier modificación con usted en función de sus comentarios.

Paso 3: Confirmación del Plan del Proyecto - Tras confirmar la solución, elaboraremos un plan detallado que definirá claramente los plazos de adquisición de materias primas, procesamiento, control de calidad, entrega, estándares de calidad (incluidos los ensayos y métodos de aceptación) y requisitos de entrega como embalaje y transporte. Firmaremos el contrato con usted para proteger sus derechos.

Paso 4: Producción y Entrega - La producción se realizará según lo acordado, con control de calidad en cada etapa. Se entregará un informe de control de calidad al finalizar la producción. El producto se entregará en la dirección indicada según el método acordado, garantizando la entrega puntual.

Preguntas frecuentes

P1: ¿Cuáles son las ventajas de los bloques de motor de aluminio sobre los de hierro fundido?

Los bloques de cilindros de aleación de aluminio son más ligeros que los de hierro fundido, lo que contribuye a un menor consumo de combustible y a una mejor dinámica del vehículo. Además, presentan una mayor conductividad térmica, lo cual resulta muy útil para la refrigeración del motor y reduce los problemas de sobrecalentamiento localizado.

P2: ¿Qué tolerancias se pueden lograr en el mecanizado de cilindros?

Las tolerancias del diámetro del cilindro se controlan dentro de ±0,01 mm mediante tecnología de mecanizado CNC de precisión; la redondez y la cilindricidad pueden ser inferiores a 0,005 mm para cumplir con los requisitos de alta precisión.

P3: ¿Cómo se evita la deformación durante el mecanizado del bloque del motor?

Minimizamos la deformación del mecanizado del bloque de cilindros optimizando su sistema de sujeción para evitar una sujeción excesiva, controlando los parámetros de corte para reducir la temperatura de corte, adoptando una estrategia de mecanizado simétrica y realizando los procesos de alivio de tensiones necesarios.

P4: ¿Qué acabado superficial se requiere para las paredes de los cilindros?

Tras el bruñido, las paredes de los cilindros generalmente requieren una rugosidad superficial Ra de 0,4-0,8 μm para formar un patrón de rayado cruzado uniforme . Este patrón mantendría la película de aceite y reduciría eficazmente la fricción entre el pistón y la pared del cilindro.

P5: ¿Cuál es el plazo de entrega habitual para el mecanizado de bloques de motor?

Por lo general, el plazo de entrega para el mecanizado de bloques de motor es de 5 a 15 días hábiles. El plazo exacto dependerá de la complejidad del bloque de cilindros, los requisitos del proceso y la programación de producción actual. Le notificaremos el plazo exacto con antelación.

P6: ¿Cómo se asegura la alineación de los alojamientos de los cojinetes principales?

Utilizamos herramientas especiales para fijar el bloque de cilindros y podemos mecanizar todos los alojamientos de los cojinetes principales en una sola operación con una máquina herramienta CNC horizontal. De esta forma, evitamos todo tipo de errores derivados de múltiples sujeciones y garantizamos la coaxialidad de los alojamientos de los cojinetes principales.

P7: ¿Cómo se realiza el tratamiento térmico de los bloques de motor?

Utilizamos el tratamiento térmico adecuado para el material del bloque de cilindros, como el tratamiento térmico T6 para la aleación de aluminio. Además, controlamos rigurosamente las velocidades de calentamiento, mantenimiento y enfriamiento durante el tratamiento térmico para minimizar la deformación posterior.

P8: ¿Pueden proporcionar servicios completos de ensamblaje de motores?

Sí, ofrecemos una solución integral, desde la fabricación de piezas hasta el ensamblaje. Durante el ensamblaje, diversas pruebas garantizan que los motores cumplan con los requisitos técnicos y los estándares de rendimiento.

Resumen

Desde el principio, el mecanizado CNC de bloques de motor actúa como garantía esencial de rendimiento y fiabilidad, teniendo en cuenta todo el proceso, desde el diseño conceptual hasta la verificación del rendimiento.

Elija JS Precision para sus necesidades de aligeramiento o alta precisión, y juntos encontraremos una solución que le permita implementar sus proyectos de forma eficiente. Trabajemos juntos para convertir su diseño en piezas mecanizadas CNC altamente competitivas.
