A usinagem CNC de blocos de motor é uma das partes mais importantes das indústrias que atuam nos setores automotivo e de máquinas de construção. A peça central de qualquer motor de alto desempenho — que funciona continuamente a milhares de rotações por minuto — é o bloco do motor, que suporta cargas térmicas e tensões mecânicas extremas.

Esse desempenho excepcional em condições tão extremas pode ser obtido graças à precisão em nível micrométrico oferecida pela usinagem CNC de blocos de motor. Compreender cada etapa, desde a seleção do material até a usinagem CNC de precisão, seja para otimização da produção em massa ou para modificações de alto desempenho, é crucial para garantir a confiabilidade e o desempenho dos motores.

Este tutorial fornecerá informações sobre os segredos da fabricação, desde os processos de usinagem dos principais componentes do motor até o controle de custos, com o objetivo de ajudá-lo a realizar a usinagem de um bloco de motor de forma eficiente.

Resumo das principais respostas

JS Precision Manufacturing: O Guia Definitivo da JS Precision para Usinagem de Precisão de Blocos de Motor

Nos últimos 12 anos, a JS Precision tem se dedicado intensamente à usinagem CNC de blocos de motor, atendendo a mais de 300 clientes nos setores automotivo, naval e de máquinas de construção.

Usinamos blocos de motor em liga de alumínio para marcas de carros esportivos de alta gama, utilizando tecnologia de usinagem CNC de precisão para controlar as tolerâncias do diâmetro do cilindro em ±0,008 mm, muito além da exigência do cliente de ±0,015 mm .

Este nível de precisão está em consonância com as conclusões aprofundadas da pesquisa da Sociedade de Engenheiros Automotivos (SAE International) sobre a relação entre a precisão geométrica do diâmetro do cilindro de motores de alto desempenho e a perda por atrito, conforme descrito em artigos técnicos relevantes, refletindo o impacto direto da precisão da usinagem no desempenho do motor.

Em termos de melhoria da eficiência, aumentamos significativamente a capacidade de produção de nossos clientes, otimizando o processo de usinagem de desbaste de corpos de cilindros de ferro fundido, reduzindo o tempo de usinagem de 45 minutos para 32 minutos.

Nossa equipe de usinagem CNC é composta por 15 engenheiros certificados, com uma média de mais de 8 anos de experiência cada, e pode lidar até mesmo com necessidades de usinagem complexas. Este guia resumido foi obtido a partir de milhares de projetos de usinagem realizados, cada ponto foi verificado na prática e pode ser usado com confiança.

Se você precisa de serviços de usinagem CNC de alta precisão para blocos de motor, a JS Precision oferece uma solução personalizada, acompanhando todo o processo, desde a análise do desenho até a entrega da produção. Entre em contato conosco agora mesmo para receber uma avaliação gratuita do processo e mitigar os riscos de usinagem.

Quais são os processos principais na usinagem de precisão de blocos de motor CNC?

Após entendermos as capacidades da JS Precision, vamos analisar os processos principais da usinagem de precisão de blocos de motor CNC, em que cada etapa influencia a qualidade final.

Processo básico de usinagem

• Posicionamento da peça bruta: Após a verificação da tolerância com digitalização 3D, a peça é fixada com ferramentas especializadas, apresentando um erro de posicionamento ≤0,02 mm.
• Usinagem de desbaste: A maior parte da sobremedida será removida por ferramentas de aço rápido, usinando o contorno externo e a superfície inferior, controlando a velocidade de corte para evitar o superaquecimento.
• Usinagem de semiacabamento: Substitua as ferramentas de metal duro por ferramentas de metal duro para usinar furos cilíndricos, etc., deixando uma sobremedida de acabamento de 0,1 a 0,2 mm .
• Usinagem de Acabamento: Ferramentas de alta precisão com tecnologia de usinagem CNC de precisão proporcionam a mais alta precisão dimensional e acabamento superficial.

Usinagem de Características Principais

• Retífica e brunimento do cilindro: ferramentas de retífica ajustáveis garantem a tolerância do diâmetro, cabeçotes de brunimento com múltiplos óleos alcançam rugosidade superficial com Ra de 0,4-0,8 μm e ranhuras cruzadas.
• Usinagem do cárter: Máquinas-ferramenta CNC horizontais realizam usinagem única dos furos dos mancais principais com erro de coaxialidade ≤0,005 mm.
• Usinagem de camisas d'água e passagens de óleo: Brocas de furos profundos são refrigeradas a água para evitar qualquer obstrução nas passagens de óleo, e fresas de cavidade garantem canais de fluxo de óleo suaves nas camisas d'água.

Núcleo de Controle de Precisão

• Compensação de Deformação Térmica: com um sensor de temperatura, a máquina-ferramenta altera automaticamente o percurso da ferramenta se a diferença de temperatura exceder ±2℃.
• Referência unificada: A superfície inferior do bloco do cilindro e dois furos de localização devem ser usados como referências unificadas para evitar mudanças frequentes de referência e erros de produção.
• Medição online: As dimensões são verificadas com sondas após processos-chave, como a verificação do diâmetro e da circularidade após a usinagem do furo do cilindro.

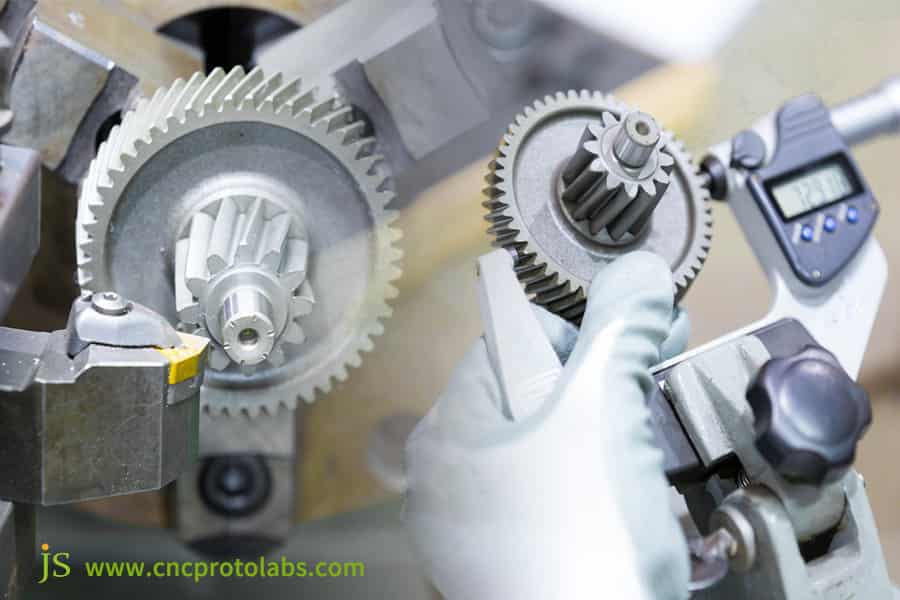

A Figura 1 mostra que a usinagem CNC permite alcançar tolerâncias rigorosas de até ±0,0025 mm para componentes do motor. Essa precisão garante melhor desempenho e durabilidade de peças críticas, como cabeçotes de cilindro.

Como selecionar as ferramentas ideais para usinagem de blocos de motor CNC em diferentes materiais?

Após dominar o processo de usinagem, a seleção das ferramentas de usinagem CNC para blocos de motor é crucial, pois afeta diretamente a eficiência e a precisão. Cada material diferente exige uma solução diferente em termos de ferramentas.

Seleção de materiais para ferramentas:

• Ferramentas de PCD: Dureza ≥ HV8000, excelente resistência ao desgaste, usinagem de liga de alumínio, vida útil 5 a 8 vezes maior que a de metal duro, mantém a rugosidade da superfície.
• Ferramentas de cerâmica: Adequadas para usinagem de ferro fundido, com alta resistência à temperatura ≥1200℃, velocidade de corte 30% a 50% superior à do metal duro, melhorando a eficiência do desbaste.

Soluções de ferramentas especializadas:

• Ferramenta de mandrilamento de cilindros: Design modular para fácil substituição da pastilha, seleção da pastilha com base no material, com mecanismo de ajuste fino de precisão de 0,001 mm .
• Fresa de faceamento: Múltiplas arestas de corte uniformemente espaçadas reduzem a força de corte, adequada para superfícies superiores e inferiores de blocos de cilindros, com um erro de planicidade ≤0,01 mm.
• Broca para furos profundos: O design de resfriamento interno reduz a temperatura de corte, a longa seção guia garante a retidão do furo e evita o desalinhamento da passagem de óleo.

Otimização dos parâmetros de usinagem:

• Otimizamos o banco de dados para velocidade de corte e taxa de avanço de diferentes materiais de blocos de motor CNC: Ferro fundido cinzento: velocidade de corte de 80 a 120 m/min, taxa de avanço de 0,15 a 0,2 mm/rotação; Liga de alumínio: velocidade de corte de 300 a 500 m/min, taxa de avanço de 0,2 a 0,3 mm/rotação.

A JS Precision possui uma equipe profissional de seleção de ferramentas para usinagem de blocos de motor CNC, que recomendará a melhor solução de ferramentas para o material do seu bloco de cilindros e suas necessidades de usinagem. Além disso, eles podem auxiliar na otimização de parâmetros. Todos esses fatores fazem com que nos escolha uma opção vantajosa, economizando custos com ferramentas e aumentando a eficiência da usinagem.

Quais materiais para blocos de motor usinados em CNC oferecem o melhor desempenho e durabilidade?

Além da escolha das ferramentas de corte, a seleção dos materiais para o bloco do motor CNC é imprescindível, pois determinará o desempenho e a durabilidade do motor. O cenário de aplicação deve ser a base para essa seleção.

Características do Ferro Fundido:

O ferro fundido cinzento apresenta excelente amortecimento de vibrações e redução de ruído , além de boa resistência ao desgaste, tornando-o adequado para caminhões comerciais; no entanto, possui peso elevado, o que aumenta o consumo de combustível.

No ferro fundido nodular, há um aumento de resistência superior a 50% em comparação com o ferro fundido cinzento, juntamente com melhor resistência ao desgaste, sendo, portanto, adequado para cargas pesadas; no entanto, seu peso ainda é maior do que o das ligas de alumínio.

Vantagens das ligas de alumínio:

É leve (30% a 40% mais leve) e possui excelente condutividade térmica (mais de 3 vezes superior à do ferro fundido), contribuindo para a melhoria da economia de combustível e da dissipação de calor. Aumentamos a resistência das ligas de alumínio através do tratamento térmico T6 ou pela adição de reforço com silício e magnésio.

Tendências em Materiais Compósitos:

As ligas de magnésio-alumínio são 15% a 20% mais leves em comparação com as ligas de alumínio comuns e possuem resistência semelhante, sendo adequadas para carros esportivos de alta gama e veículos de novas energias.

Materiais compósitos à base de metal, como o carboneto de silício à base de alumínio, possuem boa resistência ao desgaste e a altas temperaturas, sendo adequados para camisas de cilindro. Sua aplicação em setores de alta tecnologia está em ascensão.

Quais são os principais aspectos técnicos para o sucesso na usinagem CNC de cabeçotes de cilindro?

Após a usinagem do bloco do motor, a usinagem CNC dos cabeçotes também é crucial, pois a qualidade dessa usinagem afeta a eficiência da combustão e a confiabilidade do motor.

Usinagem da câmara de combustão:

Erros de forma superiores a 0,05 mm levam facilmente à combustão incompleta, enquanto rugosidades Ra superiores a 1,6 μm levam facilmente ao acúmulo de carbono. A fresagem CNC de 5 eixos, combinada com o acabamento por fresagem, garante rugosidades Ra ≤ 0,8 μm e precisão dimensional.

Sedes e guias de válvulas:

O erro de coaxialidade da sede da válvula não deve ser superior a 0,01 mm; caso contrário, haverá problemas de vedação. A folga de ajuste entre a guia e a válvula deve ser de 0,02 a 0,04 mm. Se essa folga for inadequada, podem ocorrer vazamentos de ar ou travamentos. Utilizamos ferramentas especiais para o posicionamento. Primeiro, usinamos o furo da guia, encaixamos a sede sob pressão e, em seguida, realizamos o alargamento.

Resfriamento por usinagem com camisa d'água:

O canal de fluxo da camisa d'água para refrigeração é complexo, e rebarbas ou cavacos podem facilmente causar superaquecimento do motor. Utilizamos uma fresa de cavidade personalizada para realizar a fresagem em múltiplos estágios, evitando deformações, e realizamos lavagem de alta pressão (≥5MPa) com inspeção endoscópica para garantir a limpeza.

Com anos de experiência em usinagem CNC de cabeçotes, a JS Precision garante a usinagem mais precisa de peças críticas, como câmaras de combustão e sedes de válvulas. Se você precisa de um serviço completo de usinagem para blocos de motor e cabeçotes, escolha-nos para um encaixe preciso e melhor desempenho geral do motor.

Quais fatores realmente impactam o custo da usinagem CNC de blocos de motor?

Discutimos a tecnologia e muitos fatores influenciam o custo da usinagem de blocos de motor CNC. Compreender esses fatores permite otimizá-los, reduzindo assim o custo e mantendo a qualidade.

Análise da estrutura de custos:

Os principais itens de custo incluem depreciação de equipamentos, custos de mão de obra e consumo de ferramentas. Estima-se que esses itens representem mais de 60% do custo total. No processo de usinagem de um bloco de cilindros de liga de alumínio, por exemplo, o custo total gira em torno de 230 a 330 dólares , sendo que mais de 70% desse valor corresponde aos três primeiros itens.

Potencial de Otimização:

Otimização de processos: A combinação de processos pode reduzir o tempo gasto na usinagem. Gestão da vida útil das ferramentas: A substituição oportuna das ferramentas pode evitar o desperdício de peças. Automação: Reduz os custos de mão de obra e melhora a utilização dos equipamentos.

Engenharia de valor:

Simplificação de estruturas complexas no projeto e eliminação de características difíceis de usinar, como furos profundos ou ranhuras estreitas. Exemplo: Após o ajuste do furo profundo de um bloco de cilindros de um cliente, o processo de usinagem foi reduzido em 40%, resultando em uma diminuição de US$ 35 no custo de usinagem CNC do bloco do motor .

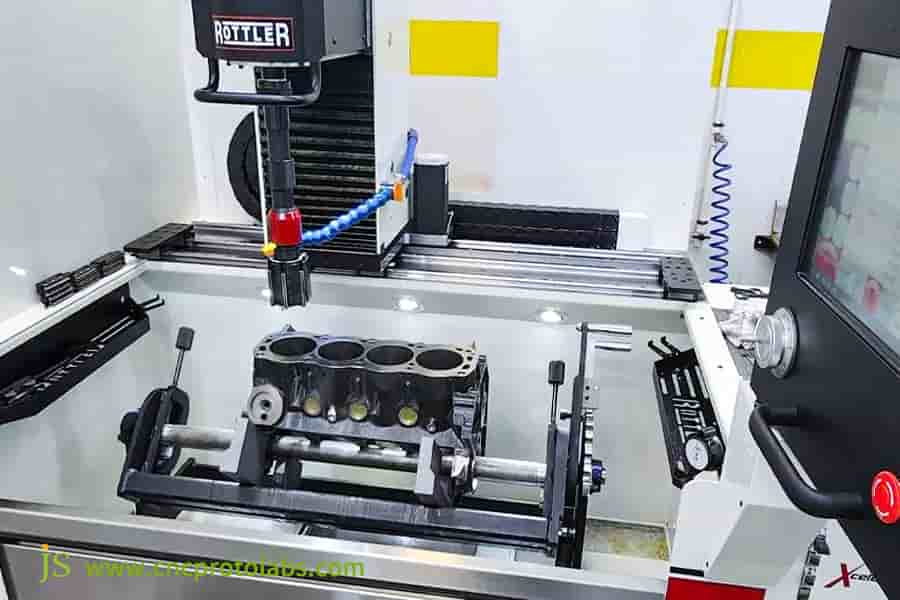

Figura 2: Máquina de brunimento vertical automática CNC com automação furo a furo.

Quais são as diretrizes essenciais de projeto para peças usinadas por CNC em motores?

O planejamento antecipado para reduzir o custo de usinagem é muito importante; portanto, ao projetar peças para usinagem CNC de motores, os seguintes princípios devem ser seguidos para garantir a viabilidade de fabricação e a economia.

Diretrizes de Projeto Estrutural

• Uniformidade da espessura da parede: A espessura da parede varia de 2 a 5 mm. A diferença máxima deve ser ≤ 3 mm para evitar deformações durante a usinagem.
• Transição de canto arredondado: O raio dos cantos não deve ser inferior a 2 mm para evitar dificuldades de usinagem em ângulos retos e concentração de tensões.
• Garantia de Rigidez: Nervuras reforçam áreas frágeis para evitar problemas de vibração durante a usinagem, que podem afetar a precisão.

Considerações sobre a viabilidade de fabricação

• Acessibilidade da Usinagem: A ferramenta deve alcançar todas as superfícies usinadas. Sempre que possível, evite cavidades fechadas ou sulcos profundos com uma relação profundidade/diâmetro superior a 5, pois estes podem exigir ferramentas especiais e custos mais elevados.
• Projeto de referência: Defina claramente a referência de posicionamento e fixe-a de forma estável, evitando alterações frequentes na referência, como, por exemplo, dois furos de posicionamento com uma face inferior.
• Verificação de interferência da ferramenta: Simule o percurso da ferramenta após o projeto e modifique antecipadamente quaisquer estruturas que possam interferir.

Projeto de tolerância

• Com base na função, é atribuída uma tolerância apropriada. Por exemplo, a tolerância do diâmetro interno do cilindro deve ser controlada dentro de ±0,01 mm, enquanto para a lateral, pode ser relaxada para ±0,1 mm. Forneceremos sugestões de tolerância razoáveis.

A JS Precision oferece consultoria em design para suas peças usinadas em CNC para motores, ajudando você a otimizar a estrutura e melhorar a fabricação. Se você já possui desenhos de projeto, nossos engenheiros farão uma análise gratuita do processo para garantir que o projeto seja adequado para a usinagem e reduzir custos subsequentes.

Figura 3. Evite cantos internos vivos sempre que possível. Como todas as brocas CNC são circulares, é difícil obter cantos internos vivos.

Como implementar usinagem CNC online para blocos de motor de forma eficiente?

Com a digitalização generalizada nos últimos anos, a usinagem CNC online , se implementada de forma eficaz, contribuirá significativamente para o aumento da eficiência. A JS Precision implementou a digitalização completa do processo e oferece serviços online convenientes.

Processo digital:

Basta enviar seus desenhos e requisitos técnicos pela plataforma online, e o sistema gerará automaticamente um orçamento preliminar. O projeto detalhado e o orçamento final serão fornecidos pelos engenheiros em até 24 horas. Após a confirmação, acompanhe o processo de produção em tempo real.

Colaboração remota:

A modificação do processo é confirmada por meio da comunicação em tempo real entre os engenheiros quando surgem problemas na usinagem. Por exemplo, o problema de usinagem da camisa d'água do bloco do cilindro para um cliente estrangeiro foi resolvido em 3 dias.

Monitoramento inteligente:

Sensores são instalados em todas as máquinas-ferramenta CNC para monitorar a força de corte, a temperatura e o desgaste da ferramenta. Alertas são emitidos automaticamente quando ocorre qualquer anomalia. A coleta, análise e otimização de dados foram implementadas. Por exemplo, o ajuste de parâmetros aumentou a eficiência de uma determinada máquina-ferramenta em 15%.

Estudo de caso: Obtendo uma redução de peso de 25% e um aumento de potência de 15% com usinagem CNC de precisão.

Após discutirmos a teoria, demonstraremos agora, por meio de um estudo de caso prático, o valor que a usinagem CNC de precisão pode agregar. Abaixo, apresentamos um estudo de caso sobre como resolvemos um problema de redução de peso e melhoria de desempenho para um fabricante de motores de alta performance.

Desafio do Cliente

O cliente fabrica motores de alto desempenho para carros esportivos. Por esse motivo, ele precisa de um bloco de cilindros leve que ofereça maior potência, mantendo a confiabilidade do motor.

Eles estão buscando uma redução de peso superior a 20% no bloco do motor, usando como referência um projeto original de ferro fundido com 45 kg que produz 350 cavalos de potência, enquanto alcançam aumentos de potência superiores a 10% , passando por 500 horas de testes em bancada – o padrão atual da indústria é de 400 horas.

Nossa solução

Em primeiro lugar, recomendamos a substituição do material de ferro fundido por uma liga de alumínio de alta resistência (liga Al-Si-Mg), cuja resistência é de 350 MPa, 20% superior à da liga de alumínio comum e 35% mais leve que a do ferro fundido.

Em seguida, devemos otimizar a estrutura do bloco do cilindro: eliminar a espessura desnecessária da parede, reduzir a espessura da parede de 8 mm para 5 mm e adicionar nervuras de reforço nos pontos fracos para garantir a rigidez.

A tecnologia de usinagem CNC de precisão é utilizada, com uma máquina-ferramenta CNC de 5 eixos para usinar a câmara de combustão e manter a precisão da forma, ferramentas PCD para usinar os furos dos cilindros com uma tolerância de ±0,008 mm para reduzir o atrito, e o bloco do cilindro é submetido a tratamento térmico T6 para melhorar a resistência e a durabilidade.

Apresentações bem-sucedidas

• O peso do cilindro foi finalmente reduzido de 45 kg para 33,75 kg, representando uma redução de 25%.
• A potência do motor foi aumentada para 392,5 cavalos de potência, um aumento de 15%.
• O consumo de combustível foi reduzido em 8%, de 12L/100km para 11,04L/100km.
• Os testes em bancada revelaram 500 horas de operação contínua sem falhas, enquanto o desgaste do cilindro atingiu apenas 0,002 mm, muito abaixo do padrão da indústria de 0,005 mm.
• O cliente ficou satisfeito e, portanto, fez um pedido de 300 blocos de cilindros.

Na JS Precision, vamos além para solucionar as necessidades complexas de nossos clientes com tecnologia de usinagem CNC de precisão . Seja para redução de peso ou melhoria de desempenho, podemos oferecer uma solução sob medida para você. Este é apenas um dos muitos projetos bem-sucedidos que realizamos. Escolha-nos e seu projeto de motor também poderá alcançar um novo patamar.

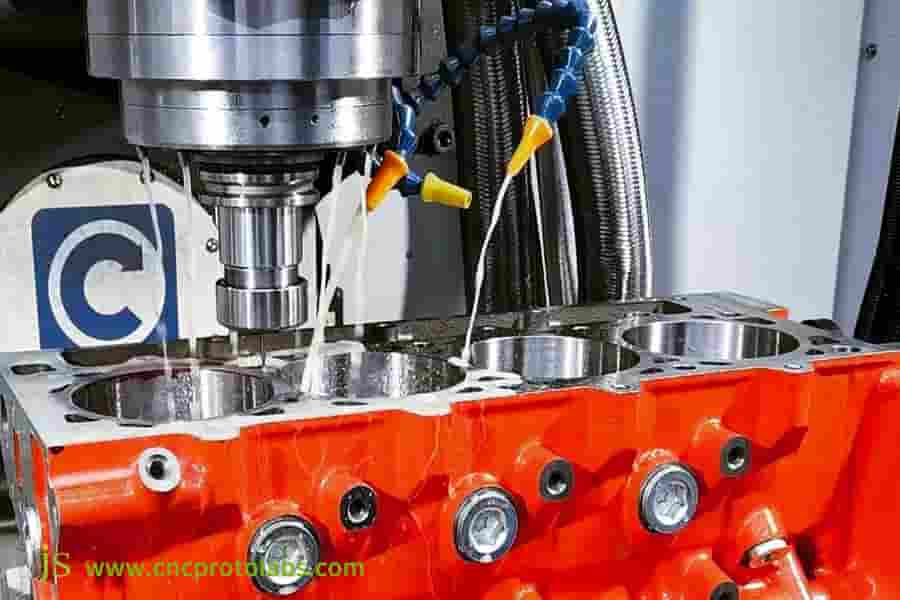

Figura 4 Bloco de cilindros do motor em alumínio CNC

Como iniciar seu projeto de motor com nossos serviços online de usinagem CNC?

Se você deseja iniciar o projeto do motor, não se preocupe: o processo de utilização do nosso serviço online de usinagem CNC é bastante simples, basta seguir as instruções para começar.

Etapa 1: Requisitos Técnicos - As informações detalhadas do desenho devem ser fornecidas em CAD, STEP ou qualquer outro formato compatível e devem incluir especificações técnicas como tolerâncias dimensionais, rugosidade da superfície, material e custo estimado. Caso seus desenhos estejam incompletos, entre em contato conosco para sugestões de projeto.

Etapa 2: Revisão do Esquema do Processo - Seus requisitos serão recebidos e analisados profissionalmente por nossa equipe de engenharia, que os encaminhará para a fabricação em até 24 horas. A análise incluirá avaliação do processo, recomendações de ferramentas e estimativa de custos. Apresentaremos uma proposta de solução e, se necessário, confirmaremos quaisquer modificações com você, com base no seu feedback.

Etapa 3: Confirmação do Plano do Projeto - após a confirmação da solução, desenvolveremos um plano detalhado que definirá claramente os cronogramas de aquisição de matéria-prima, processamento, inspeção de qualidade, prazo de entrega, padrões de qualidade, incluindo itens de teste e métodos de aceitação, e requisitos de entrega, como embalagem e meios de transporte. Assinaremos o contrato com você para proteger seus direitos.

Etapa 4: Produção e Entrega - A produção será realizada de acordo com o combinado, com inspeção de qualidade em cada etapa. Um relatório de inspeção de qualidade será fornecido após a conclusão. O produto será entregue no local desejado, conforme o método acordado, garantindo a entrega dentro do prazo.

Perguntas frequentes

P1: Quais são as vantagens dos blocos de motor de alumínio em relação aos de ferro fundido?

Os blocos de cilindros em liga de alumínio são mais leves em comparação com os blocos de cilindros em ferro fundido, contribuindo assim para uma melhor economia de combustível e dinâmica do veículo. Além disso, possuem melhor condutividade térmica, o que é muito útil para o arrefecimento do motor e reduz problemas de sobreaquecimento localizado.

Q2: Quais tolerâncias podem ser alcançadas na usinagem do furo do cilindro?

As tolerâncias do diâmetro do furo do cilindro são controladas em ±0,01 mm pela tecnologia de usinagem CNC de precisão, e a circularidade e a cilindricidade podem ser inferiores a 0,005 mm para atender aos requisitos de alta precisão.

P3: Como evitar a deformação durante a usinagem do bloco do motor?

Minimizamos a deformação durante a usinagem do bloco de cilindros otimizando o esquema de fixação para evitar aperto excessivo, controlando os parâmetros de corte para reduzir a temperatura de corte, adotando uma estratégia de usinagem simétrica e realizando quaisquer processos de alívio de tensão necessários.

Q4: Qual o acabamento superficial necessário para as paredes do cilindro?

Após o brunimento, as paredes do cilindro geralmente requerem uma rugosidade superficial Ra de 0,4 a 0,8 μm para formar um padrão de ranhuras cruzadas consistente . Esse padrão manterá a película de óleo e reduzirá o atrito entre o pistão e a parede do cilindro de forma eficaz.

Q5: Qual é o prazo de entrega típico para usinagem de blocos de motor?

Normalmente, o prazo de entrega para usinagem de blocos de motor é de 5 a 15 dias úteis. O prazo exato será determinado pela complexidade do bloco de cilindros, pelos requisitos do processo e pela programação de produção atual. Informaremos o prazo exato com antecedência.

Q6: Como garantir o alinhamento dos furos dos mancais principais?

Utilizamos ferramentas especiais para fixar o bloco do motor e conseguimos usinar todos os furos dos mancais principais de uma só vez, usando uma máquina-ferramenta CNC horizontal. Dessa forma, evitamos todo tipo de erro devido a múltiplas fixações e garantimos a coaxialidade dos furos dos mancais principais.

Q7: Como vocês lidam com o tratamento térmico de blocos de motor?

Utilizamos o tratamento adequado ao material do bloco do cilindro, como o tratamento térmico T6 para liga de alumínio. Além disso, controlamos rigorosamente as taxas de aquecimento, manutenção da temperatura e resfriamento durante o tratamento térmico para minimizar a deformação após o processo.

P8: Vocês oferecem serviços completos de montagem de motores?

Sim, oferecemos uma solução completa, desde a fabricação de peças até a montagem. Durante a montagem, diversas rodadas de testes garantem que os motores montados atendam aos requisitos técnicos e aos padrões de desempenho.

Resumo

Desde o início, a usinagem CNC de blocos de motor atua como garantia essencial de desempenho e confiabilidade, levando em consideração todo o processo, desde a concepção do projeto até a verificação do desempenho.

Escolha a JS Precision para suas necessidades de redução de peso ou alta precisão, e juntos encontraremos uma solução para ajudar a implementar seus projetos com eficiência. Vamos trabalhar juntos e transformar seu projeto em peças usinadas em CNC altamente competitivas.
