Fallstudien zur medizinischen CNC-Bearbeitung: Qualitätsstandards und Kosten für Implantathersteller

CNC-Bearbeitung medizinischer Geräte ist ein wichtiger Herstellungsprozess, der heute das Wachstum der medizinischen Implantatindustrie ermöglicht. Die Genauigkeit und Kostenkontrolle dieser Technologie haben einen direkten Einfluss darauf, wie effektiv die Implantate klinisch sind und wie wettbewerbsfähig sie auf dem Markt sein werden.

Wenn beispielsweise die Bearbeitungsgenauigkeit eines tafelförmigen Bechers aus Titanlegierung von ±0,01 mm auf ±0,005 mm geändert wird, steigen die Kosten um 35 %. Bedeutet dies jedoch, dass sich die Ermüdungslebensdauer des Implantats tatsächlich verdoppelt?

Wie können Implantathersteller angesichts der strengen Vorschriften der FDA zur Prozessrückverfolgbarkeit und der Anforderung zentralisierter Beschaffungsrichtlinien, die die Endverbraucherpreise belasten, die Qualität und Kosten der CNC-Bearbeitung für die Lieferkette medizinischer Geräte effektiv in Einklang bringen ?

Kurzer Überblick über die Kernantworten

Kernabmessungen	Schlüssellösungen	Wert für Sie
Qualitätsstiftung	Das Vorhandensein eines ISO 13485-Systems, die Zertifizierung der chemischen Zusammensetzung jeder Materialcharge und die Durchführung einer 100-prozentigen Erststückprüfung sind die Haupthindernisse für die Implantatproduktion.	Sorgen Sie dafür, dass der Prozess nachverfolgt werden kann, und verringern Sie das Risiko von FDA-Überprüfungsproblemen.
Schmerzpunkte aus Titanlegierung	Das Hauptelement der CNC-Bearbeitung von Titan ist das Wärmemanagement. Mit Mikroschmierung + angepassten Werkzeugwegen kann die Standzeit des Werkzeugs um 30 % erhöht werden.	Senken Sie die Kosten pro Werkzeug für schwer zerspanbare Materialien und verbessern Sie gleichzeitig die Effizienz.
Kostenwendepunkt	Rapid Prototyping CNC-Bearbeitung ( Lieferzeit 1 Woche ) in der Prototyping-Phase. Schweizer Langdrehmaschinen für einmaliges Formen in der Massenproduktionsphase, wodurch die Gesamtkosten um 40 % gesenkt werden.	F&E- und Massenproduktionsanforderungen sind perfekt aufeinander abgestimmt , ohne dass Formen verschwendet werden .
Lieferantenauswahl	Lieferanten mit Mehrachsverknüpfung + Langdrehmaschinen-Clustern + Möglichkeiten zur aseptischen Verpackung können die Risiken im Zusammenhang mit sekundärer Verarbeitung und Kontamination in der Logistik senken .	Entdecken Sie chinesische Fertigungspartner, die über vertikale Integrationsfähigkeiten verfügen, um die Lieferkette zu vereinfachen.

Wichtige Erkenntnisse

• Genauigkeitsschwelle: Wenn man die Ermüdungsfestigkeit berücksichtigt, ist eine Gewindegenauigkeit von ±0,005 mm für tragende Implantate im Grunde der Punkt, an dem es kein Zurück mehr gibt.
• Kostenreduzierung im Design: Eine erste DFM-Beratung kann, wenn sie zur Änderung der unkritischen Fasen genutzt wird, zu einer Reduzierung der Werkzeugkosten um 20 % führen.
• Biokompatibilität: Eine Oberflächenrauheit mit Ra≤0,2 µm ist entscheidend für die Osteoblastenadhäsion.
• Chargeneffekt: Allein durch die Erhöhung der Chargengröße von 50 auf 5000 Einheiten kann aufgrund der Prozessoptimierung eine Reduzierung des Stückpreises um 55 % erreicht werden.

Warum diesem Leitfaden vertrauen? Die Erfahrung von JS Precision im Rapid Prototyping von medizinischen Geräten

Die CNC-Bearbeitung ist die wichtigste technologische Fähigkeit von JS Precision. Seit über 15 Jahren beschäftigt sich unser Unternehmen hauptsächlich mit der Herstellung medizinischer Geräte und hat sich dadurch eine umfassende Expertise im Rapid Prototyping und in der Massenproduktion medizinischer Implantate aufgebaut.

Wir haben eine Fülle ausgereifter Prozesskenntnisse gesammelt, die auf verschiedene Arten von Implantaten angewendet werden können, und haben medizinische Kunden in mehr als 20 Ländern und Regionen auf der ganzen Welt.

Wir sind dafür zertifiziert ISO 13485:2016 und haben erfolgreich QSR-Compliance-Audits der FDA durchlaufen. Wir haben Kunden weltweit bei der Entwicklung von mehr als 200 medizinischen Implantatprodukten unterstützt und bieten fortlaufende Produktionsdienstleistungen an.

Diese Produkte gehören zu mehreren medizinischen Bereichen, einschließlich orthopädischer, zahnmedizinischer und neurochirurgischer Implantate. Unsere Projektabwicklung weist durchweg eine hohe Qualität auf und liegt bei über 99,8 % des Projekterfolgs.

Unser Team für die CNC-Bearbeitung medizinischer Geräte besteht aus 12 leitenden Materialingenieuren, 8 Prozessingenieuren und 10 engagierten Qualitätsprüfern, die alle über mehr als 5 Jahre Erfahrung in der Herstellung medizinischer Implantate verfügen.

Wir bieten eine Lösung aus einer Hand, die von der Designoptimierung und Prozessfehlerbeseitigung bis hin zur Massenproduktion und Qualitätsprüfung reicht und so die Projektkonformität und Kontrollierbarkeit während des gesamten Prozesses gewährleistet.

Bei der Herstellung von Wirbelsäulenimplantaten aus Titanlegierung hat JS Precision eine Präzisionskontrolle der kritischen Abmessungen von 0,005 mm erreicht, zusammen mit einem konstanten CPK-Wert der Produktion von über 1,33, der viel über dem Industriestandard liegt .

Eines unserer erfolgreichen Projekte war die Herstellung von Wirbelsäulenschrauben mit 4,2 mm Durchmesser für einen europäischen Kunden. Wir haben in 3 Monaten 1200 Teile mit einer Fehlerquote von nur 0,3 % übergeben, was uns die langfristige Zusammenarbeit und Anerkennung des Kunden beschert hat.

Unser Rapid-Prototyping-CNC-Bearbeitungsservice liefert innerhalb von spätestens 7 Werktagen präzise Metallprototypen. Die verwendeten Materialien stammen aus der regulären Produktion.

Abweichungen von einem Prototyp werden innerhalb von ±0,008 mm gehalten, sodass Kunden mithilfe der Prototypen Produktfittests, Montageüberprüfungen und Tierversuche durchführen können. Insgesamt kann der F&E-Zyklus dank unserer Prototyping-Dienstleistungen um mehr als 30 % verkürzt werden.

Seit über einem Jahrzehnt hat JS Precision durch seine professionelle Technologie das Vertrauen globaler Kunden gewonnen. Wenn Sie einen Fachmann suchen CNC-Bearbeitung für die medizinische Industrie Partner, wenden Sie sich umgehend an unser Engineering-Team für eine kostenlose professionelle technische Beratung und Machbarkeitsanalyse des Projekts. Lassen Sie unser professionelles Team Ihre Probleme bei der Implantatverarbeitung lösen.

Warum sollten Sie die CNC-Bearbeitung für medizinische Implantate den herkömmlichen Methoden vorziehen?

Die medizinische Implantatindustrie ist in hohem Maße auf die CNC-Bearbeitung als wichtigste Fertigungstechnologie angewiesen. Seine Genauigkeits- und Komplexitätsvorteile sind mit herkömmlichen Verfahren nicht zu vergleichen und es hat sich zur bevorzugten Methode für die CNC-Bearbeitung medizinischer Geräte entwickelt.

Grenzen traditioneller Handwerkskunst

Es ist nicht in der Lage, die Anforderungen komplexer Oberflächen und unregelmäßiger Strukturen zu erfüllen.

• Beim Gießen treten Mikroschrumpfungshohlräume und Materialinhomogenitäten auf, wodurch die Ermüdungsfestigkeit des Implantats verringert wird.
• Das Schmieden ist bei trabekulären Knochenstrukturen kaum durchführbar, eine Nachbearbeitung ist erforderlich und daher eine geringe Präzision.

Bei beiden Methoden kommt es zu großen Chargenabweichungen, die nicht den Qualitätsanforderungen entsprechen, was zu medizinischen CNC-Bearbeitungsprojekten führt.

Mehrachsige Verbindungstechnik

5-Achsen-Gestänge-CNC-Bearbeitung Für medizinische Geräte bietet sich die Möglichkeit, den gesamten Vorgang komplizierter Teile, wie z. B. Hüftgelenkschäfte, in einer einzigen Klemmung mit einer Positionierungsgenauigkeit von ±0,003 mm abzuschließen, wodurch die prothetische Verbindung zuverlässig wird.

In der Massenproduktion beträgt sein CPK-Wert mehr als 1,33, sodass die Wahrscheinlichkeit von Nacharbeiten und Rückrufen effektiv verringert wird.

JS Precision-Fallstudie: Wie erreicht man eine Toleranz von ±0,005 mm bei einer Wirbelsäulenschraube?

Wirbelsäulenschrauben sind standardmäßige kleine lasttragende Geräte, die bei der CNC-Bearbeitung medizinischer Geräte verwendet werden, und ihre genauen Herstellungsgrenzen bestimmen ihre medizinische Anwendbarkeit.

Die grundlegenden Vorteile der CNC-Bearbeitung in der Medizintechnik konzentrieren sich auf die Bearbeitung von Wirbelsäulenschrauben, deren Hauptschwierigkeit durch die drei Anforderungen der Hohlkonstruktion und der selbstschneidenden Gewindeerzeugung sowie des Tieflochbohrens entsteht.

Anforderungen an die Bearbeitungsgenauigkeit für medizinische Miniaturgeräte

Der Bearbeitungsprozess für 3,5-mm-Wirbelsäulenschrauben aus Titanlegierung führt zu den folgenden betrieblichen Hindernissen.

• Das hohle Design benötigt Tieflochbohren weil es erfordert, dass das Loch eine Geradheit von 0,008 mm beibehält. Herkömmliche Bearbeitungsmethoden sind anfällig für Bohrerbruch und Lochausrichtung.
• Selbstschneidende Gewinde erfordern eine hohe Präzision in Zahnprofil und Oberflächenbeschaffenheit . Fehler in der Position des unteren Gewindelochs können während der Operation zu einem instabilen Anzugsdrehmoment führen.
• Die geringe Werkstückgröße führt zu einer Instabilität der Spannung, was zu einer Bearbeitungsverformung führt, die die Bearbeitungsgenauigkeit insgesamt verringert.

Lösung: Einsatz von Langdrehmaschinen

JS Precision nutzt eine Langdrehmaschine, um seine Probleme bei der Bearbeitung von Spindelschrauben durch Präzisionsbearbeitung zu lösen.

• Die Maschine verfügt über eine spezielle Φ3,5-mm-Führungsbuchse, die den Rundlauf auf 0,001 mm begrenzt und gleichzeitig eine starke Unterstützung für dünne Werkstücke bietet und die Klemmverformung unter 0,002 mm hält , was zu einer verbesserten Klemmstabilität führt, die verhindert, dass Miniaturwerkstücke während der Bearbeitung wackeln.
• Die Maschine führt alle zum Tieflochbohren, Gewindefräsen und Trennen von Titanlegierungsschrauben erforderlichen Vorgänge aus, ohne dass das Werkstück mehrmals eingespannt werden muss. Dies führt zu einer Fehlertoleranz von ±0,003 mm, verbessert die Erfolgsquote des Prozesses auf 99,8 % oder mehr und senkt die Nacharbeitskosten erheblich.
• Die Maschine arbeitet mit einem hochpräzisen Werkzeugeinstellsystem, das eine Wiederholgenauigkeit von ±0,0005 mm und einem permanenten Genauigkeitsüberwachungssystem erreicht. Das System führt alle 10 Sekunden eine Parameterkalibrierung durch, die es dem Bediener ermöglicht, in Echtzeit Anpassungen der Schnittgeschwindigkeit und der Vorschubgeschwindigkeit vorzunehmen, bis die Prozessgenauigkeit die erforderliche Toleranz von ±0,005 mm erreicht.

Ergebnisse

JS Precision erlangte die Kontrolle über das Gewindebodenloch von Wirbelsäulenschrauben durch sein CNC-Bearbeitungszentrum vom Schweizer Typ, das bei chirurgischen Eingriffen eine Positionsgenauigkeit von unter ±0,005 mm aufrechterhielt und gleichzeitig einen Schraubenbruch verhinderte.

Die Produktfehlerquote sank von 5 % auf 0,5 %, die Produktionseffizienz stieg um 40 % und das Produkt bestand den Test ASTM F136 Materialleistungsprüfung und ISO 13485-Qualitätssystemaudit. Das Produkt ist in der Massenproduktion angekommen und beliefert mittlerweile Kunden auf der ganzen Welt.

Dieser Fall demonstriert voll und ganz die starken technischen Fähigkeiten von JS Precision im Bereich der CNC-Bearbeitung medizinischer Geräte. Wenn Sie Bearbeitungsbedarf für mikromedizinische Implantate wie Wirbelsäulenschrauben haben, wenden Sie sich bitte an unser Technikteam, um einen kostenlosen DFM-Analysebericht zu erhalten, damit unser professionelles Team Ihr Produktdesign und Ihren Bearbeitungsprozess optimieren kann.

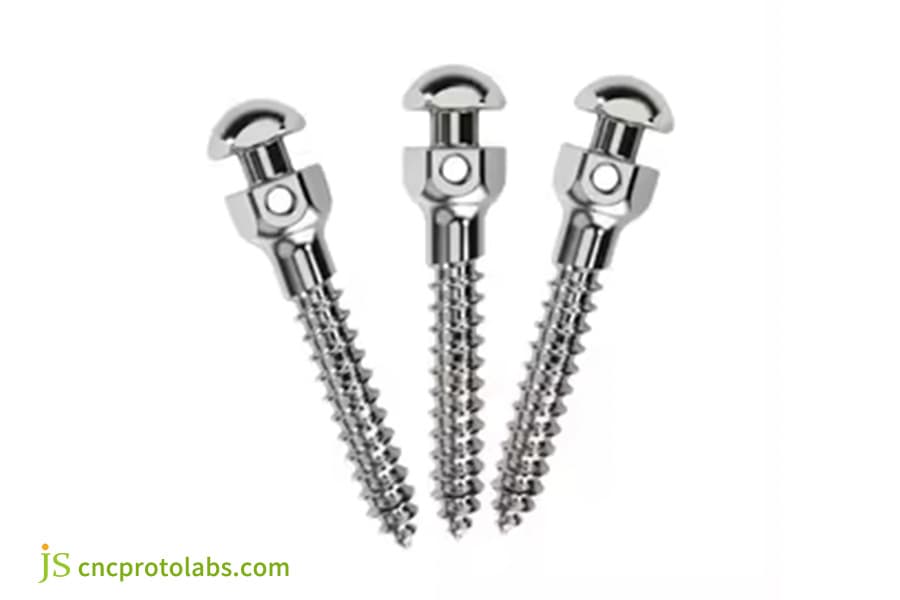

Abbildung 1: Drei identische, fein bearbeitete Wirbelsäulenschrauben aus Titanlegierung mit abgerundeten Köpfen und Gewindeschäften, stehend auf weißem Hintergrund angeordnet.

Was sind die kritischen Standards für die CNC-Bearbeitung von Titanimplantaten?

Die CNC-Bearbeitung von Titan ist der Kern der Herstellung medizinischer Implantate, und Ti6Al4V weist als gängige medizinische Titanlegierung hohe Verarbeitungsschwierigkeiten auf. Die Einhaltung relevanter Normen ist eine Grundvoraussetzung für die CNC-Bearbeitung für die Medizinindustrie.

Verarbeitungseigenschaften und Herausforderungen von Titanlegierungen

Ti6Al4V hat eine schlechte Wärmeleitfähigkeit und eine hohe chemische Aktivität, wodurch es beim Schneiden zu einem Anhaften des Werkzeugs bei hohen Temperaturen und zu einem schnellen Werkzeugverschleiß kommt. Dies ist der Hauptgrund für die hohen Verarbeitungskosten von Implantaten aus Titanlegierungen.

Die Kernparameter und Leistungsdaten verschiedener Spezifikationen von Ti6Al4V-Titanlegierungen in der CNC-Bearbeitung sind wie folgt und bieten eine genaue Referenz für die Optimierung von Prozessparametern.

Ti6Al4V-Spezifikationen	Schnittgeschwindigkeit (m/min)	Vorschubgeschwindigkeit (mm/U)	Schnitttiefe (mm)	Standzeit (Stück)	Oberflächenrauheit (Ra/µm)	Bearbeitungseffizienz (Stück/h)
Ti6Al4V (warmgewalzt)	65	0,12	0,35	320	0,28	18
Ti6Al4V (kaltgewalzt)	58	0,10	0,30	280	0,22	15
Ti6Al4V ELI (medizinische Qualität)	60	0,09	0,25	260	0,18	14
Ti6Al4V (alterungsgehärtet)	52	0,08	0,20	240	0,15	12
Ti6Al4V (geschmiedet)	62	0,11	0,32	300	0,25	16

Fallstudie: Durchbruch im Wärmemanagement von Wirbelsäulenfixierungssystemen

Ein Kunde hatte Schwierigkeiten mit Werkzeugabsplitterungen und Mikroverbrennungen am Werkstück, die bei der Herstellung von langen Stangen aus Titanlegierungen auftraten, weil die Kühl- und Bearbeitungswege nicht richtig ausgelegt waren.

JS Precision führte die Mikroschmierungstechnologie ein und optimierte den zykloiden Fräsweg , wodurch die Schnitttemperatur effektiv gesteuert wurde. Letztendlich wurde die Werkzeugstandzeit um 30 % verlängert, das Produkt bestand die ASTM F136-Prüfung und die Bearbeitungseffizienz verbesserte sich um 25 %.

Einfluss von Kühlstrategien auf die Kosten

Die Kosten und Wirksamkeit von zwei Kühlstrategien in Titan-CNC-Bearbeitung unterscheiden sich deutlich:

Kühlstrategie	Umweltfreundlichkeit	Kühlmittelkosten	Risiko einer Werkstückkontamination	Bearbeitungseffizienz	Werkzeuglebensdauer
Traditionelle Emulsionskühlung	Arm	Hoch	Hoch, dringt leicht in die Mikroporen des Implantats ein	Durchschnitt	Kurz
Mikroschmiertechnologie	Exzellent	Niedrig	Niedrig, keine Kühlmittelrückstände	Hoch	Lang

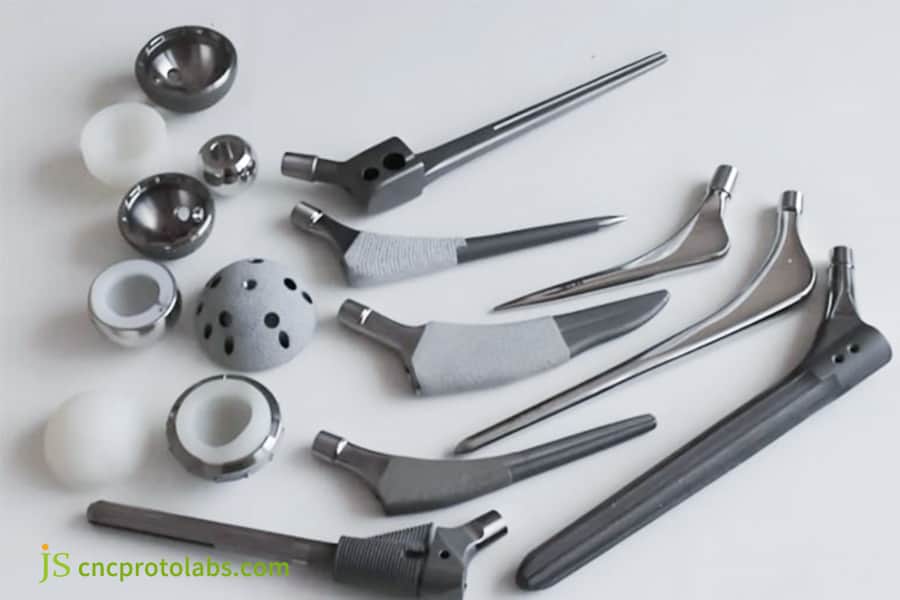

Abbildung 2: Eine Sammlung verschiedener präzisionsgefertigter Metallteile für medizinische Geräte, darunter Schrauben, Stangen und Kugelgelenke, angeordnet auf einer weißen Oberfläche.

Wie gewährleistet die CNC-Bearbeitung für die medizinische Industrie die Biokompatibilität?

Als wichtigster Messstandard für die Funktion medizinischer Implantate dient die Biokompatibilität. Die CNC-Bearbeitungsmethode stellt fest, wie gut das Implantat den Anforderungen des menschlichen Körpers entspricht.

Von den Schnittparametern zur Oberflächenintegrität

JS Precision führt die CNC-Bearbeitung von Titan durch, indem es strenge Kontrollen über Schnittgeschwindigkeit und Vorschub durchführt und gleichzeitig speziell beschichtete Werkzeuge verwendet, die das Werkstück vor Mikrorissen und Restzugspannungen schützen. Das Werkstück wird gleichzeitig einer Spannungsarmbehandlung unterzogen, wodurch seine Materialeigenschaften stabil bleiben.

Fallstudie: Oberflächenbehandlung einer Hüftpfanne aus Titanlegierung

Durch die grobe Bearbeitung der Hüftgelenkpfanne des Kunden entstanden Grate, die die ordnungsgemäße Haftung der Beschichtung beeinträchtigten. Unser Unternehmen hat das Verfahren „Drehen statt Schleifen“ eingeführt, um die Rauheit wichtiger Oberflächen auf Ra ≤ 0,2 µm zu kontrollieren, die Kompatibilität mit der Polyethylenauskleidung sicherzustellen und den Grundstein für die Knochenintegration zu legen.

Sauberkeitskontrolle

Die Reinigung nach der CNC-Bearbeitung ist von entscheidender Bedeutung. Unser Unternehmen betreibt eine spezialisierte Reinigungslinie , die Ultraschallwäsche, Hochdruckwasserwäsche und Vakuumtrocknung verwendet, bevor die Artikel in einer sterilen Werkstatt verpackt werden, um sie vor Kontamination während des Transports zu schützen.

Biokompatibilität ist die Lebensader von Implantaten. Wenn Sie mehr über den Prozess der Biokompatibilitätskontrolle Ihrer Implantatprodukte während der Herstellung erfahren möchten, lesen Sie bitte unsere Fallbibliothek zur Qualitätskontrolle bei der Herstellung medizinischer Implantate, um weitere professionelle Qualitätskontrollmethoden und -standards zu erfahren.

Wann sollten Sie Rapid Prototyping und CNC-Bearbeitung einsetzen? Volle Produktion?

Der Prozess der Entwicklung medizinischer Implantate erfordert in jeder Phase die Kombination von Rapid-Prototyping-CNC-Bearbeitung mit Massenproduktionsfähigkeiten. Dieser Prozess erweist sich als wesentlich, da er ein besseres Kostenmanagement und eine höhere betriebliche Effizienz ermöglicht CNC-Bearbeitung medizinisch Projekte.

Der Wert der Prototyping-Validierung

Mit der Rapid-Prototyping-CNC-Bearbeitung können innerhalb einer Woche Metallteile aus dem gleichen Material wie in der Massenproduktion für Passgenauigkeitstests, Montageverifizierungen und Tierversuche geliefert werden. Der Prozess ermöglicht schnelle Designänderungen und schützt gleichzeitig Forschungsentwicklungsprojekte vor potenziellen Risiken.

Fallstudie: Entwicklung von Knieimplantaten

Das Designteam für ein bionisches Kniegelenk erhielt innerhalb einer Woche nach Abschluss seiner Designarbeiten drei Ti6Al4V-Prototypen von JS Precision. Der Designprozess erreichte seine Ziele durch Tests, die die F&E-Kosten um 50.000 US-Dollar senkten und gleichzeitig die Produktentwicklungszeit um drei Monate verkürzten.

DFM-Feedback vom Prototyp bis zur Massenproduktion

Fertigungsdaten, die Informationen über Werkzeugverschleiß und den kleinsten bearbeitbaren Radius aus der Prototyping-Phase enthalten, ermöglichen es Herstellern, bessere Produktionssysteme zu schaffen , gleichzeitig Qualitätskontrollmaßnahmen festzulegen und eine konsistente Produktproduktion aufrechtzuerhalten.

Die Wahl der richtigen Bearbeitungsmethode ist der Schlüssel zur Reduzierung der F&E-Kosten. Wenn Sie sich in der Forschungs- und Entwicklungsphase für medizinische Implantate befinden und Rapid-Prototyping-Dienste benötigen, kontaktieren Sie unser Engineering-Team für ein schnelles Angebot für die CNC-Bearbeitung im Rapid-Prototyping, damit Sie so schnell wie möglich mit der Produktvalidierung beginnen können.

Wie senkt die CNC-Bearbeitung medizinischer Geräte die Implantatkosten?

CNC-Bearbeitung für medizinische Geräte ermöglicht es Herstellern, hochpräzise medizinische Geräte herzustellen und gleichzeitig die Produktionskosten für medizinische Implantate zu senken . JS Precision hat durch Prozessintegration und Materialoptimierung bei mehreren Produkten Gesamtkostensenkungen von über 40 % erzielt.

Der Wert der Prozessintegration

Fräs- und Drehzentren und ähnliche Geräte können mehrere Prozesse in einem Arbeitsgang abschließen, wodurch Prozessübertragungsfehler und sekundäre Spannfehler vermieden werden, während gleichzeitig sowohl der Gerätebedarf als auch der Arbeitsaufwand gesenkt und die Herstellungskosten gesenkt werden.

Kostenoptimierung für Traumaimplantate

Am Beispiel einer Trauma-Verriegelungsplattenbestellung erzielte JS Precision durch Prozessoptimierung erhebliche Kostensenkungen:

Bearbeitungsphase	Anzahl der Prozesse	Einzelstückbearbeitungszeit (Minuten)	Einzelstückkosten (USD)	Lieferqualifikationsrate
Vor der Optimierung	4 (Kontur fräsen, Bohren, Anfasen, Gewindeschneiden)	18	15	98 %
Nach der Optimierung	1 (One-Step Moulding)	9	9	100 %

Verbesserte Materialausnutzung

JS Precision erhöhte die Ausnutzungsrate der Titanlegierung durch Nesting-Programmierung und ein automatisches Zuführsystem für Stangenmaterial von 15 % auf 25 % bis 30 % und erzielte so erhebliche versteckte Kosteneinsparungen.

Wie wählt man einen Partner für die CNC-Bearbeitung medizinischer Komponenten in China aus?

Der Prozess der Auswahl eines Chinesischer CNC-Bearbeitungspartner Für medizinische Komponenten müssen Unternehmen drei Faktoren bewerten, die ihnen dabei helfen, ihre Ziele zu erreichen, die Implantatqualität beizubehalten und gleichzeitig die Kosten zu kontrollieren.

Bewertung der technischen Leistungsfähigkeit

Die Kernbewertung konzentriert sich auf die Gerätekonfiguration, Materialerfahrung und Prozessfähigkeiten . Der Lieferant muss sowohl Bearbeitungszentren vom Schweizer Typ als auch 5-Achsen-CNC-Bearbeitungszentren zusammen mit kompletten Lösungen für die Verarbeitung chirurgischer Materialien bereitstellen, die Entwurfsarbeiten und Produktionsausführung umfassen.

Zertifizierung des Qualitätssystems

Die ISO 13485:2016-Zertifizierung ist das Endergebnis. Der Lieferant muss nachweisen, dass er in der Lage ist, aseptische Verpackungen und elektronische Aufzeichnungssysteme bereitzustellen, die den Anforderungen von FDA 21 CFR Teil 11 entsprechen, um eine vollständige Prozesskontrolle und -verfolgung zu erreichen.

Geschäftsbedingungen und Kommunikation

Der Bewertungsprozess konzentriert sich auf drei Kriterien, darunter, ob die Mindestbestellmenge den F&E- und Massenproduktionsanforderungen entspricht , die Verfügbarkeit verschiedener Zahlungsmethoden und die Englischkenntnisse des Ingenieurteams in Kombination mit seiner Fähigkeit, innerhalb kurzer Zeit Kostenschätzungen für die CNC-Bearbeitung zu erstellen.

Abbildung 4: Ein Techniker bedient eine CNC-Maschine in einer Werkstatt mit deutlich sichtbarem „ISO 13485“-Zertifizierungsschild an der Wand.

FAQs

F1: Warum ist die CNC-Bearbeitung von Implantaten aus Titanlegierung teuer?

Die Kernkosten konzentrieren sich auf den Werkzeugverschleiß und die Bearbeitungseffizienz . Die Stückkosten steigen, da Titanlegierungen eine geringe Wärmeleitfähigkeit aufweisen, eine starke Kaltverfestigung erfahren, eine begrenzte Werkzeuglebensdauer haben und nur mit einem Drittel der Bearbeitungsgeschwindigkeiten von Aluminiumlegierungen arbeiten.

F2: Was bedeutet die ISO 13485-Zertifizierung für CNC-Bearbeitungsanlagen?

Die Organisation verfügt über ein Qualitätssystem, das alle Herstellungsstandards für Medizinprodukte erfüllt, die für den gesamten Herstellungsprozess von der Rohstoffbeschaffung bis zur Prozessüberwachung und Produktverfolgung erforderlich sind . Die Lieferkette für Medizinprodukte verlangt dies als zwingende Voraussetzung für den Zugang zu ihren konformen Wegen.

F3: Können die bei der Rapid-Prototyping-CNC-Bearbeitung verwendeten Materialien für das Endprodukt verwendet werden?

Ja, das können sie. Massenproduzierte medizinische Materialien wie Ti6Al4V und PEEK können verwendet werden, um sicherzustellen, dass die Testleistung des Prototyps in hohem Maße mit dem endgültigen Massenprodukt übereinstimmt.

F4: Wie kann sichergestellt werden, dass die Oberfläche des bearbeiteten Implantats keine Thrombose verursacht?

Der Schlüssel liegt in der Kontrolle der Oberflächenrauheit. Mit Blut in Kontakt stehende Oberflächen, die Ra-Werte unter 0,05 µm erfordern, können durch präzise Schleif- und Poliermethoden eine Thrombosereduzierung erreichen.

F5: Was ist die häufigste Ursache für Gewindebrüche bei Spinalschrauben?

Im Allgemeinen sind es die tiefen Werkzeugspuren im Gewindegrund, die hohe Spannungskonzentrationen auslösen, die zum Bruch führen. Die Ermüdungsfestigkeit von Gewinden kann durch das Gewindefräsen, das glatte Gewindegründe erzeugt, erheblich verbessert werden.

F6: Was ist ein Schweizer Automatikgetriebe und warum ist es für die Implantation geeignet?

Bei dieser Maschine handelt es sich um eine CNC-Maschine mit sehr hoher Genauigkeit, die eine Führungshülse zur doppelten Unterstützung von Materialrotation und -vorschub verwendet. Die dadurch erreichte extreme Steifigkeit macht es ideal für die Herstellung winziger implantierbarer Geräte wie Knochenstifte und -schrauben.

F7: Was ist die typische Vorlaufzeit? Wie wird der Übergang vom Prototyp zur Massenproduktion gehandhabt?

Die Herstellung des Prototyps dauert 1-2 Wochen, während Ihre gesamte Massenproduktion 4-6 Wochen dauert (abhängig vom Auftragsvolumen). Die Voreinbindung des Lieferanten führt zu einer parallelen Werkzeugkonstruktion und ebnet so den Weg für noch kürzere Übergangszeiten.

F8: Wie viel niedriger sind die CNC-Bearbeitungskosten für chinesische Lieferanten im Vergleich zu Europa und Amerika?

Wenn die Herstellungskosten normal sind und gleichwertige Technologien und Qualität berücksichtigt werden, haben chinesische Lieferanten im Vergleich zu den USA und Europa immer noch einen Vorsprung von 40–60 % bei niedrigeren Preisen . Dieser Preisunterschied ist auf Löhne, die Unterstützung der Lieferkette und die Massenproduktion zurückzuführen.

Zusammenfassung

Für Hersteller medizinischer Implantate ist Qualität ein Muss, während Kostensenkungen für die Wettbewerbsfähigkeit von zentraler Bedeutung sind. Um die goldene Mitte zwischen ihnen zu finden, müssen Materialien, Prozesse und Lieferanten umfassend optimiert werden.

Als professioneller Lieferant medizinischer CNC-Bearbeitung bietet JS Precision Komplettlösungen gemäß ISO 13485, die die Implantatqualität und die Kostenkontrolle in Einklang bringen können.

Kontaktieren Sie uns umgehend um Ihre Implantat-Designzeichnungen in kostengünstige, konforme Produkte umzuwandeln.
