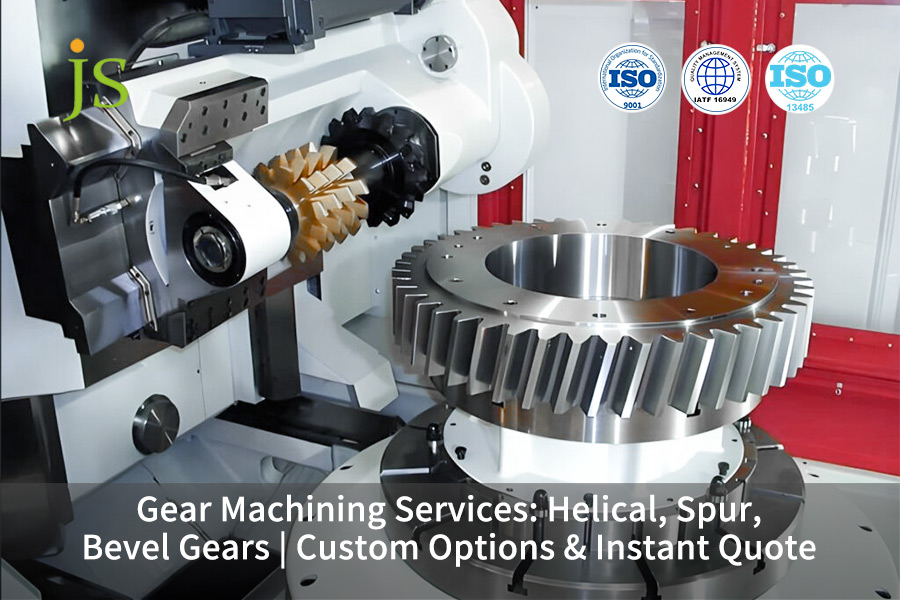

Услуги по обработке зубчатых колес: косозубые, прямозубые, конические шестерни | Пользовательские параметры и мгновенная цена

Услуги по обработке зубчатых колес являются важной опорой для передачи электроэнергии в промышленности.

Зубчатые передачи, как наиболее фундаментальные компоненты передачи мощности и движения, оказывают непосредственное влияние на производительность оборудования в зависимости от точности и надежности зубчатых передач. Учитывая такие сложные требования, как соединения роботов и коробки передач, крайне важно найти точного и эффективного партнера по обработке зубчатых колес.

Цель этой статьи — систематически проанализировать сущность услуг по обработке зубчатых колес, а также подробно раскрыть производственные процессы и возможности настройки конических, косозубых и прямозубых зубчатых колес.

Он также покажет вам, как немедленно получить индивидуальные решения и высококонкурентные предложения , отвечающие вашим техническим требованиям, от профессиональных поставщиков услуг (таких как JS Precision, которая находится в Китае и предоставляет услуги по всему миру).

Основная сводка ответов

Основные вопросы	Ключевые ответы	Ценность для вас
Что включает в себя профессиональная услуга по обработке зубчатых колес?	Комплексное обслуживание, от обработки прямозубых зубчатых колес до процесса изготовления конических зубчатых колес.	Профессиональная инженерная поддержка для обеспечения технологичности и высокой производительности зубчатых передач без компромиссов в конструкции.
Как осуществляется изготовление шестерен по индивидуальному заказу, например, нестандартных косозубых?	Изготовление косозубых зубчатых колес на заказ — это воплощение дизайна в реальном мире с помощью станка с ЧПУ.	Преодолев ограничения стандартных деталей и создав уникальную конкурентоспособность компонентов трансмиссии.
Почему необходима обработка закаленной поверхности зуба?	Услуги по чистовой обработке твердых зубчатых колес — это решение проблемы деформации, точности и качества.	Уменьшите количество отказов в цикле. Оптимизация рентабельности инвестиций.

Ключевые выводы:

• Точность — это производительность. Шум, эффективность и срок службы напрямую связаны с точностью профиля зуба, т. е. AGMA, и чистотой поверхности, т. е. Ra.
• Процесс является мерой возможностей: обработка сложных косозубых, конических шестерен и т. д. требует многокоординатных станков с ЧПУ. Обработка конических зубчатых колес, процесс изготовления косозубой шестерни , имеет решающее значение.
• Ключом к инновациям является индивидуализация: производство косозубых передач по индивидуальному заказу выходит за рамки стандартных деталей. Он предлагает безграничные возможности.
• Комплексное обслуживание: услуги по чистовой обработке твердых зубчатых колес помогают сэкономить ваше драгоценное время и энергию.

Почему стоит доверять услугам JS Precision по обработке зубчатых колес?

JS Precision работает в отрасли обработки зубчатых колес уже 15 лет и за это время накопила ценный опыт, работая с более чем 2000 высококлассными клиентами в более чем 50 странах мира. Таким образом, нас можно рассматривать как надежного партнера.

У нас также есть сертификация в системах качества, а именно: ISO 9001:2015 и IATF 16949. Нашими основными брендами обрабатывающего инструмента являются DMG MORI (Германия) и Mazak (Япония). Наша техническая команда имеет большой опыт работы в области обработки зубчатых колес в среднем более 8 лет .

Они обладают техническими знаниями для удовлетворения различных требований клиентов, от обработки прямозубых зубчатых колес до сложного процесса производства конических зубчатых колес.

Технология SPC (статистический контроль процессов) позволила нам провести 100%-ный контроль оборудования по критическим размерам, гарантируя точность зубчатых колес AGMA 12 и шероховатость поверхности Ra всего 0,2 м.

Согласно Стандарт ISO 6336-1:2019 Последовательность в производстве зубчатых передач является ключевым фактором, гарантирующим надежность систем трансмиссии, и это тот самый принцип, которым руководствуется наша компания в производстве.

Практические примеры были использованы для дальнейшей демонстрации наших возможностей:

Например, мы помогли немецкому поставщику запчастей для автомобилей снизить шум конической шестерни. Мы изменили процесс обработки конических шестерен вместе с услугами по жесткой чистовой обработке шестерен, в результате шум шестерни снизился с 85 дБ до 72 дБ, срок службы шестерни увеличился в 3 раза , а производитель сэкономил более 100 000 долларов США в год.

Если вы ищете партнера по оказанию услуг по обработке зубчатых колес, который сочетает в себе технический опыт и гарантию доставки, немедленно свяжитесь с командой инженеров JS Precision. Сообщите им требования к вашему проекту, и мы бесплатно предоставим вам технико-экономическое обоснование процесса и предварительные решения.

Что такое услуги по обработке зубчатых колес и насколько они соответствуют требованиям моего проекта?

Услуги по обработке зубчатых колес – это не просто выполнение механической обработки. Напротив, они представляют собой комплексную систему решений, охватывающую весь жизненный цикл зубчатых передач и идеально соответствующую конкретным требованиям различных отраслей промышленности.

За пределами единичной обработки: комплексное решение для передачи мощности

Основная идея услуг по обработке зубчатых колес заключается в том, чтобы прекратить интеграцию. JS Precision предлагает:

• Консультации по проектированию: Оптимизация конструкции зубчатых передач и повышение их технологичности.
• Выбор материала: Выбор подходящих материалов в зависимости от условий эксплуатации.
• Прецизионная обработка: обработка зубчатых колес с использованием зубофрезерной обработки, формовки и фрезерования , в том числе обработка прямозубых шестерен и процесс изготовления косозубых передач.
• Термическая обработка: цементация и закалка, в результате чего достигается твердость HRC58-62.
• Чистовая обработка: услуги по чистовой обработке твердых зубчатых колес для повышения точности.

Основные области применения: от микромоторов до гигантских коробок передач.

JS Precision предлагает услуги по обработке зубчатых колес для различных сценариев применения:

• Автомобильная промышленность: Шестерни для коробок передач и приводов двигателей.
• Робототехника: Высокоточные и малошумные шарнирные механизмы.
• Аэрокосмическая промышленность: легкие и высокопрочные исполнительные механизмы.
• Медицина: Миниатюрные прецизионные трансмиссии.
• Энергетика: Высоконагруженные редукторы для редукторов ветряных турбин.

Хотите узнать о конкретных планах внедрения услуг по обработке зубчатых колес в вашей отрасли? Отправьте сценарии применения и основные требования напрямую. JS Precision предоставит вам целевые технические документы и тематические исследования, которые помогут вам быстро выбрать правильное решение.

Рисунок 1. Разобранный комплект распределительных шестерен автомобильного двигателя, металлические поверхности имеют масляный блеск.

С какими уникальными проблемами и передовыми методами сталкивается процесс производства конических шестерен?

Процесс изготовления конических зубчатых колес всегда представлял собой техническую трудность в области зубообработки из-за их сложной пространственной геометрической структуры.

Прогрессивность процесса изготовления конических передач и рациональность методов изготовления конических передач напрямую определяют точность зацепления и срок службы передачи.

Ключевые этапы производства конических шестерен

Полныйпроцесс изготовления конической шестерни включает в себя следующие шаги:

• Ковка: Ковка гарантирует постоянство состава металла в каждой детали.
• Черновая обработка: операция фрезерования для формирования канавок зубьев.
• Получистовая обработка: используя специальный инструмент для зубчатой ​​передачи фрезерного станка, обработайте шестерню с небольшим количеством оставшегося материала после получистовой обработки.
• Термическая обработка: цементация и закалка до HRC58-62.
• Отделка: технология производства Gleason/Oliven, пятиосевая обработка с ЧПУ.
• Проверка: Трехосевая проверка, гарантирующая точность зацепления.

Как обеспечить идеальное зацепление и низкий уровень шума конических шестерен?

Компания JS Precision преодолела основные технические трудности при обработке конических зубчатых колес с помощью следующих трех методов:

• Пятиосное соединение: гарантия кривизны и конусности поверхности зуба.
• Машинный контроль: исправление ошибок размеров в режиме реального времени.
• Парное шлифование: оптимизация площади контакта с уровнем шума менее 80 децибел.

Этап обработки	Совокупная ошибка шага	Ошибка профиля зуба	Шероховатость поверхности Ra	Применимые сценарии
Грубая обработка	±0,05 мм	±0,03 мм	3,2-6,3 мкм	Низкая точность передачи
Полуфабрикатная обработка	±0,02 мм	±0,015 мм	1,6-3,2 мкм	Общепромышленное оборудование
Завершить обработку	±0,008 мм	±0,005 мм	0,4-0,8 мкм	Высокоточная трансмиссия
Стандарт точности JS	±0,005 мм	±0,003 мм	0,2-0,4 мкм	Высококлассное оборудование и Автомобильная промышленность

Рисунок 2. Пара высокоточных конических шестерен, и ключевые параметры, отмеченные на поверхности маленькой золотой шестерни, указывают на то, что она специально разработана для прецизионных систем передачи.

Каковы существенные различия в обработке и производительности между косозубыми и цилиндрическими шестернями?

Косозубые шестерни и прямозубые шестерни — два наиболее часто используемых типа шестерен . Различия между процессом изготовления косозубых зубчатых колес и обработкой прямозубых зубчатых колес напрямую приводят к различным эксплуатационным характеристикам, поэтому выбор между ними должен точно соответствовать условиям их работы.

Производство косозубых передач: стремление к идеальной плавности и бесшумной работе

Суть процесса производства косозубых зубчатых колес заключается в решении проблем обработки углов спирали:

• Требуется очень точное соединение индексирующих головок с ЧПУ для проецирования непрерывных поверхностей зубьев.
• Гелиакальный угол 8°-25°, с очень точным контролем ошибки направления зубьев.
• Плавное зацепление, повышенная грузоподъемность на 30–50 % и снижение шума на 10–15 децибел .
• Идеально подходит для работы на высоких скоростях и с высокими нагрузками, например, в коробках передач и роботах.

Обработка цилиндрических зубчатых колес: быстрый и простой способ передачи мощности

Процесс изготовления прямозубых шестерен простой и быстрый:

• Шестерни могут быть изготовлены на фрезерных или формовочных станках, что снижает стоимость и повышает эффективность .
• Осевые силы отсутствуют, поэтому установка и обслуживание просты.
• Средне-низкая скорость, адаптация к легкой нагрузке, высокая скорость склонна к образованию шума.
• Подходит для обычных трансмиссий, например, для небольших двигателей.

Показатели эффективности	Косозубые шестерни	Прямозубые шестерни	Применимые различия в условиях труда
Рабочий шум	65-75дБ	75-90 дБ	Косозубые шестерни больше подходят для применений, чувствительных к шуму.
Грузоподъемность	Высокий (более 1500 Н·м)	Средний (ниже 800 Н·м)	Тяжелая техника отдает предпочтение косозубым передачам.
Стоимость обработки	Выше (на 20–30 % выше, чем у прямозубых передач)	Ниже	В экономичных и простых трансмиссиях можно использовать цилиндрические шестерни.
Прецизионный класс	До AGMA 12	До AGMA 10	Требования высокой точности отдают предпочтение косозубым передачам.
Осевая сила	Да	Нет	В сценариях с ограниченным пространством необходимо учитывать воздействие осевой силы.

Как осуществить изготовление спиральных зубчатых колес по индивидуальному заказу, чтобы удовлетворить требования к конструкции нестандартных зубчатых колес?

При производстве высококачественного оборудования стандартным шестерням часто бывает трудно обеспечить производительность изготовленных по индивидуальному заказу шестерен, поэтому изготовление косозубых шестерен по индивидуальному заказу стало крупным техническим прорывом в устранении ограничений.

На основе международного стандарта ИСО 3408, 5:2006 для определения грузоподъемности передач параметры нестандартных передач должны быть точно согласованы с рабочей нагрузкой и характеристиками трансмиссии для обеспечения стабильности работы.

JS Precision использует гибкие технологические решения и профессиональную инженерную поддержку для преобразования нестандартных конструкций в высокопроизводительные продукты .

Нарушая границы бизнес-стандартов в области индивидуальных косозубых передач

• Настройка параметров: модуль 0,5, 10, угол спирали 0, 45.
• Структурная настройка: отверстия неправильной формы, специальные шпоночные пазы.
• Изготовление материалов на заказ: специальная сталь, обработка инженерных пластмасс.
• Обработка поверхности: цинкование, хромирование и другие антикоррозийные и износостойкие обработки.

Инициирование настройки: какая ключевая информация необходима?

Требования к настройке: 2D/3D чертежи. Основные параметры передач. Требования к материалам и термической обработке. Класс точности. Рабочие параметры.

Дополнительные примечания: На чертежах должны быть четко указаны допуски на размеры, параметры должны содержать основные элементы , такие как модуль и количество зубьев, а условия эксплуатации должны указывать скорость, крутящий момент и диапазон температур.

Тип материала	Твердость (HRC)	Предел прочности (МПа)	Применимая температура (°C)	Типичные применения
1045 Углеродистая сталь	45-50	≥600	-20~120	Общая механическая трансмиссия
Легированная сталь 4140	58-62	≥1000	-40~200	Передача средней и высокой нагрузки
17-4PH Нержавеющая сталь	42-48	≥930	-50~300	Коррозионностойкие применения
ПОМ инженерный пластик	-	≥60	-40~100	Требования к низкому уровню шума и небольшому весу
Титановый сплав	35-40	≥860	-100~400	Аэрокосмическая промышленность, Высококлассное оборудование

Хотите быстро запустить проект по изготовлению нестандартных косозубых передач? Вы можете напрямую загрузить свои чертежи и требования к параметрам, а JS Precision предоставит оценку процесса и мгновенное ценовое предложение в течение 24 часов, что позволит быстро реализовать ваши нестандартные проекты.

Рисунок 3. Технический чертеж зубчатой ​​передачи с подробными размерами, углами и символическими примечаниями.

Почему услуги по чистовой обработке твердых зубчатых колес являются незаменимым последним шагом для высокопроизводительных зубчатых колес?

Шестерни подвергаются микродеформациям после термообработки, что является одним из основных источников погрешностей. Благодаря точной коррекции, услуги по окончательной обработке зубчатых колес стали основным процессом в достижении максимальной производительности зубчатых колес , причем его значение особенно ощущается в системах трансмиссии высшего класса.

Коррекция точности профиля зуба и целостности поверхности, сублимация после закалки

В основе услуг по чистовой обработке зубчатых колес лежит коррекция деформаций, полученных при термообработке:

• Использование шлифовальных и хонинговальных операций для точного устранения деформации.
• Повышение точности с 9-го класса AGMA до 12-го класса с погрешностью шага зубьев в пределах 0,008 мм.
• Поверхность Ra 0,2–0,4 м, что обеспечивает лучшую устойчивость к точечной коррозии.
• Усталостная долговечность шестерен может быть увеличена в 2-3 раза.

Ценность бренда в сфере услуг по чистовой обработке зубчатых колес: долгосрочные преимущества

Услуги по отделке твердых зубчатых колес может быть высокодоходной инвестицией:

• Стоимость единицы увеличивается на 15%, 30% (рост на 50-80 долларов США для модуля 2).
• Срок службы увеличен с 8 000 часов до более чем 20 000 часов.
• Благодаря экономии на затратах на техническое обслуживание во время простоев годовые эксплуатационные расходы сокращаются на 10–20%.

Как быстро получить точное предложение на обработку зубчатых колес, соответствующее моим техническим требованиям?

Одним из наиболее важных шагов в начале проекта по обработке зубчатых колес является получение точного ценового предложения. JS Precision, компания-производитель зубчатых колес, предлагает простой и удобный способ получить полное ценовое предложение, включая детали процесса, разбивку затрат и время выполнения работ, без длительного общения, посредством прозрачного и эффективного процесса.

Система мгновенного предложения: атмосфера прозрачности и эффективности при запуске проекта

1. Способ запроса: онлайн-форма заполняется основными данными, такими как тип зубчатого колеса, технические характеристики, материал, точность и количество, и по крайней мере получается ценовое предложение.

2. Публикация чертежей: 2D/3D-чертежи отправляются на назначенный адрес электронной почты, процесс анализируется, и точное ценовое предложение предоставляется в течение 24 часов .

3. Прямое соединение с инженерами: можно связаться с инженером и общаться с ним посредством обмена мгновенными сообщениями в режиме реального времени, вопросов и ответов по времени и расчета расценок.

Ценовое предложение будет включать материалы, механическую обработку, термообработку и услуги по отделке твердых зубчатых колес. Стандартный срок поставки запчастей: 2-3 недели, срок поставки запчастей по индивидуальному заказу: 4-6 недель, доступны срочные заказы.

Путь от запроса к реализации: работа профессиональной команды гарантирует успешный проект

• Обзор процесса: Разберитесь в чертеже и проверьте его осуществимость. Также дайте советы по оптимизации DFM .
• Соглашение о решении: Уточните маршрут процесса, например, конкретные планы адаптированного способы изготовления конических шестерен и прецизионные процессы механической обработки.
• Официальное предложение: подготовьте предложение с указанием стоимости, времени доставки и стандартов качества.
• Контроль производства: синхронизируйте прогресс и активно предоставляйте обратную связь по ключевым этапам .
• Доставка и приемка: предоставление отчетов о проверке для обеспечения качества продукции.

Хотите немедленно получить ценовое предложение на обработку зубчатых колес? Отправьте чертежи шестерни или основные параметры с пометкой «Быстрое предложение». JS Precision определит приоритетность ваших потребностей и предоставит точные расчеты в течение 24 часов, что позволит вам быстро продвинуть свой проект.

Анализ примера: JS помогает модернизировать систему снижения шума комплекта спиральных шестерен высокоскоростной упаковочной машины

Задача клиента:

Европейский производитель высококачественного упаковочного оборудования столкнулся с двумя основными проблемами, связанными с набором косозубых зубчатых колес привода резака:

• Уровень шума на частоте 3000 об/мин достигал 92 дБ , что существенно ухудшало рабочую среду.
• Износ шестерни возник так быстро ( менее 8000 часов ), что затраты на техническое обслуживание резко возросли, и подобные расходы стали периодическими.

После анализа было обнаружено, что методы изготовления косозубых шестерен исходного поставщика имели дефекты, а чрезмерные погрешности профиля зубьев приводили к сильной вибрации.

Решение JS Precision:

1.Глубокий анализ и индивидуальный дизайн:

Инженеры использовали 3D-сканирование для копирования оригинальной шестерни, в ходе этого процесса была обнаружена интеграция отклонений параметров от косозубой передачи оригинального поставщика.

Команда предложила повысить точность с 9-го до 12-го класса AGMA и оптимизировать угол спирали (с 15 до 17), чтобы добиться лучшего зацепления. Вслед за этим изготовление косозубых передач по индивидуальному заказу процесс был запущен.

2. Прецизионная обработка и закаленная обработка поверхности зуба:

После прецизионного зубофрезерования была выбрана легированная сталь 4140 и были выполнены такие операции, как цементация и закалка, для получения твердости поверхности зуба HRC60,62 .

После этого немецкий импортный зубошлифовальный станок с ЧПУ был использован для выполнения работ по чистовой обработке зубьев, где допуски на профиль и направление зубьев строго контролировались в пределах 0,015 мм , а шероховатость поверхности Ra постоянно поддерживалась на уровне 0,3 м.

3. Сопряжение и проверка:

Для проверки соответствия критических размеров проектным условиям был проведен 100%-ный контроль спаренных шестерен на координатно-измерительной машине (КИМ). На станке было проведено испытание зубчатого зацепления на шум, а зона контакта была установлена ​​в наилучшее положение .

Количественные результаты:

• Шум работы редуктора был снижен с 92 дБ до менее 78 дБ , что значительно улучшило рабочую среду.
• Расчетный срок службы был увеличен до 20 000 часов, что позволило сэкономить почти 60 000 долларов США на затратах на техническое обслуживание в год.
• От проверки чертежа до поставки первой партии квалифицированных деталей прошло всего 5 недель , и это время ответа было быстрее, чем у местных европейских поставщиков.

Если ваше оборудование также сталкивается с такими проблемами, как шум высокой передачи и короткий срок службы, поделитесь своими конкретными условиями эксплуатации и болевыми точками. JS Precision предоставит вам бесплатную диагностику проблем и решения, которые помогут модернизировать и повысить эффективность вашего оборудования.

Рисунок 4. Прецизионные спиральные шестерни, используемые для упаковки механических приводов.

Часто задаваемые вопросы

Вопрос 1: Какой уровень точности зубчатых колес вы можете обрабатывать?

JS Precision способна и имеет резервы для достижения уровня AGMA 12 (равного классам ISO 5, 6) регулярно и стабильно. Для работы со специальным оборудованием, например, аэрокосмическим и чрезвычайно высокотехнологичным медицинским оборудованием, мы можем даже осмелиться достичь более высоких уровней точности, таких как AGMA Grade 13, которые могут удовлетворить требования к передаче на самом высоком уровне.

В2: Какие материалы обычно используются для изготовления шестерен? Как их выбрать?

Наиболее распространенными материалами, используемыми для шестерен, являются углеродистая сталь (например, 1045), легированная сталь (например, 4140, 20CrMnTi), нержавеющая сталь (например, 304, 17, 4PH) и конструкционные пластмассы (например, нейлон, ПОМ). Выбор подходящего материала предполагает рассмотрение условий эксплуатации, таких как нагрузка, скорость, температура и коррозионная активность. Наши инженеры будут рады дать вам профессиональный совет по выбору .

В3: Сколько времени занимает от получения чертежей до доставки образцов?

Стандартные простые зубчатые колеса (например, цилиндрические шестерни) имеют образец образцового цикла доставки около 2-3 недель, сложные специальные или высокоточные зубчатые колеса (из-за сложных услуг по отделке зубчатых колес, таких как шлифование шестерен) обычно требуют 4-6 недель. Мы можем предложить ускоренные услуги, чтобы сократить этот срок до 1-2 недель.

Вопрос 4: Каковы основные факторы, влияющие на цены на обработку зубчатых колес?

Основными факторами, которые вступают в игру, являются тип и сложность зубчатого колеса, стоимость материала, требования к классу точности, необходимость термообработки и отделки, а также объем заказа. Среди них высокая точность обработки и специальные материалы — те, которые в значительной степени влияют на цену.

В5: Предоставляете ли вы услуги по термообработке зубчатых колес?

JS Precision предоставляет комплексное обслуживание , которое может включать в себя общие процессы термообработки, такие как отпуск, цементация, закалка, азотирование и т. д. Мы можем адаптировать термообработку к требованиям к производительности зубчатого колеса, чтобы можно было достичь твердости и ударной вязкости зубчатого колеса в соответствии со стандартами.

В6: Как вы гарантируете согласованность передач во время массового производства?

Стабильность и стабильность зубчатых колес во время крупномасштабного производства были достигнуты в JS Precision с помощью различных мер, таких как стандартизированные рабочие процедуры, внутримашинный контроль, системы первичного и патрульного контроля, а также комбинированное использование статистического управления процессом SPC вместе с реальным, временным контролем ошибок размеров.

Вопрос 7: Какой модуль шестерни наименьший может быть обработан?

Прецизионное оборудование JS Precision может обрабатывать микрошестерни с модулем размером всего 0,5 , подходящим для прецизионных инструментов, микропередающих устройств и других сценариев, и может гарантировать, что точность профиля зуба и качество поверхности соответствуют стандартам.

В8: включает ли предложение НДС и доставку?

Первоначальное предложение обычно представляет собой цену франко-завод (EXW), без учета НДС и доставки. Мы можем помочь с организацией логистики в соответствии с вашими потребностями и предоставить полное предложение, включая фрахт, страхование (CIF/DDP) и НДС.

Краткое содержание

Несмотря на свои небольшие размеры, шестерни являются основными рычагами, которые обеспечивают эффективную, надежную и бесшумную работу всей механической системы.

Выбор профессионального поставщика услуг по обработке зубчатых колес означает, по сути, найм партнера-разработчика, который превосходно сочетает в себе точность, технологическую мощь и возможности индивидуальной настройки , обеспечивая тем самым производительность продукта и эффективность проекта.

Сделайте правильный шаг сейчас и позвольте экспертным знаниям стать движущей силой вашего проекта. Поделитесь с нами своими чертежами шестерен. , требования к параметрам или конкретные проблемы, с которыми вы столкнулись.

Используя преимущества передовой производственной цепочки поставок в Китае, JS Precision благодаря своей обширной матрице процессов и быстродействующей инженерной команде может предоставить вам самые конкурентоспособные мгновенные расценки и надежные технические решения , тем самым помогая вам превратить блестящие проекты в долговечные и высококачественные продукты.
