齿轮制造服务：定制精密齿轮和供应商选择的完整指南

齿轮制造服务广泛存在于我们的日常生活中。如果您的设计中的关键齿轮需要生产，则传动系统的总体成本将取决于所选的制造工艺。

注塑成型还是金属切削？面对种类繁多、材质多样的齿轮，如何做出正确的选择呢？在全球供应链环境中，找到一家技术能力强、反应灵敏且价格具有竞争力的精密齿轮制造公司至关重要。

本文将为您解答有关齿轮加工的所有问题、齿轮制造技术、齿轮材料、齿轮加工价格的行业技巧，并进一步揭示JS Precision如何成为您的全球合作伙伴，如果它确实是中国齿轮加工领域最好的。

关键答案摘要

<正文>

要点：

• 工艺决定可能性：齿轮的类型将决定生产过程需要什么样的加工设备。例如，如果没有合适的机床，就不可能生产真正的螺旋锥齿轮。
• 材料是性能的支柱。必须仔细考虑材料的强度、耐用性、噪声特性和成本特性。材料选择的问题是拥有最合适的材料，而不是最好的材料。
• 微型齿轮是技术标杆：能够生产模数小于0.5的高质量、稳定加工的齿轮，是评价精密齿轮制造供应商质量的技术标杆。
• 协作可以创造价值。 在报价前与供应商就齿轮设计可制造性 (DFM) 进行沟通，这可以将成本优化高达 30%。
• 精度是一项系统性的工作：精度融入到机床、模具、热处理和测试的整个系统流程中，而不是依赖于单个流程。

为什么信任本指南？ JS精密齿轮制造服务

本手册不仅包含理论信息，而且是在考虑了JS Precision超过15年过去的齿轮加工经验后编写的，严格遵循国际标准ISO6336-1:2019有关齿轮强度计算的要求。

JS Precision已服务航空航天、医疗设备、工业自动化等领域的500多家客户，完成超过10000个定制齿轮加工项目。

例如，我们为医疗器械制造行业的客户加工了一个定制微型齿轮，将齿轮的模数从 0.8 减少到 0.3，重量和时间分别减少了 40% 和 50%。

我们收集了有关齿轮材料特性比较和制造工艺成本控制的独特信息，因此我们可以帮助您避免常见错误。 我们由20多名经验丰富的工程师组成的团队已经为许多客户解决了复杂的问题，例如加工模块的微型齿轮和精密降噪。

指南中提到的所有要点均已通过案例研究得到验证和证明。与JS Precision合作意味着与一家有能力、有背景的公司结盟。

<块引用>

如果您希望通过查看实际项目示例来评估我们的能力，您可以联系我们的销售团队，获取实际的成功案例和技术报告，无需额外付费。如果您需要齿轮制造项目，您可以提交您的第一个需求，以获得定制的技术解决方案。

专业齿轮制造服务可以提供哪些类型的齿轮？

专业齿轮制造服务涵盖多种类型的齿轮，从简单的正齿轮到复杂的螺旋锥齿轮。从工业设备的传输到精密仪器的小型化，我们的成熟技术都能够满足不同的需求。

可能是各种机械的传动要求，也可能是各种仪器的小型化技术。有相应的齿轮类型或解决方案来制造所需的齿轮。

圆柱齿轮系列：正齿轮、斜齿轮、内齿轮

圆柱齿轮的应用广泛，各种类型的性能差异很大。

• 正齿轮：设计简单，相对便宜，用于低速、较轻的负载，并且滚齿/成形。
• 斜齿轮：传动平稳，承载能力强，适应较高转速和较大载荷，需要专用的角度滚齿机。
• 人字齿轮：抵抗轴向力，适用于重型机械，生产过程中需要困难的工具。
• 内齿轮：设计更紧凑，传动比高，适用于行星系统，采用剃齿工艺制成。

空间传动的艺术：锥齿轮、蜗轮和交叉轴斜齿轮

空间传动齿轮的具体几何形状对齿轮制造服务提出了更高的要求：

• 锥齿轮：直齿用于低速和轻载传动，但斜齿提供高精度，通常需要具有专家经验的格里森机床。
• 蜗轮副：高传动比和自锁能力使其适合起重/精密仪器，需要极高的齿同心度。
• 交叉轴斜齿轮：应用于非平行非相交轴的传动，主要问题在于刀具和机床角度的调整。

特殊和微型齿轮：满足非标准设计需求

专业齿轮制造服务还涉及特殊类型，如齿条、端面齿轮和非圆齿轮：

• 齿条：它们允许旋转到线性运动。用于非常需要保证齿面直线度的线性模块。
• 面齿轮：这些适用于特殊的航空航天传动。它们依赖于定制工具和高精度机床。
• 非圆形齿轮：允许变速传动，目前应用于自动控制系统，这些齿轮在加工过程中需要复杂的编程。

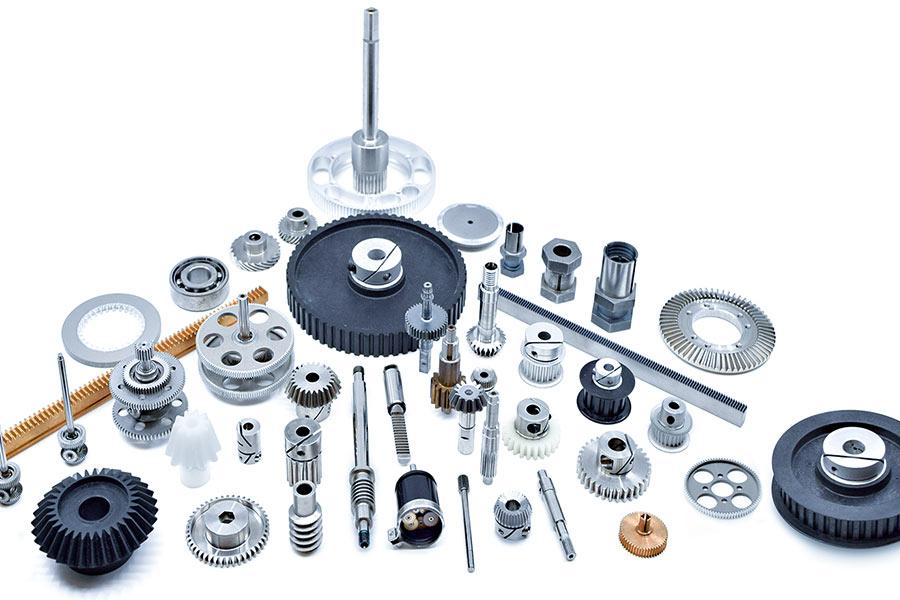

图 1 齿轮类型根据其形状和轴布置包括几种常见类别。

齿轮材料选择战略指南

材料是齿轮寿命、噪音和成本的支柱。明智的齿轮材料选择是齿轮制造成功的关键，应根据工况条件选择最合适的材料。

金属材料王国：钢、铸铁和有色金属

金属材料具有优异的机械性能，因此已成为齿轮制造中的主导材料。 详细信息如下表所示：

决策核心	常见误解	JS Precision Solutions
流程和类型匹配	可以仅根据 2D 设计来选择工艺，无需考虑特定于齿轮类型（例如蜗轮、锥齿轮）的加工设备。	基于齿轮类型库和动态模拟，推荐的工艺链（从滚齿、整形到成形磨削）旨在提供精确的齿轮轮廓。
材料与成本平衡	盲目寻找高强度材料（例如淬火钢），导致加工难度增加，成本成倍上升，或者因材料成本高而选择不合适的塑料。	深入分析齿轮材料选择，根据负载、速度和环境等运行参数选择最具成本效益材料。
供应商评级因素	供应商提供的流程链完整性和测试服务超出了仅根据报价或精度水平进行比较的范围。	流程链的完整性和供应商提供的测试服务范围将涵盖样本齿轮测量和DFM示例。

<正文>

这些金属材料可以通过热处理进一步提高硬度、耐磨性和疲劳强度，以适应各种工况条件。

非金属材料的兴起：工程塑料和复合材料

工程塑料和复合材料在制造业中的应用不断增长，具有以下核心特征：

• 尼龙（PA）：质轻、自润滑、噪音低，适合家用电器/官方设备，但耐热性较差。
• POM：刚性高，精度稳定，适合用于电子/汽车内饰的精密齿轮。
• PEEK：高耐热性和耐化学性。应用领域包括航空航天和医疗设备，但成本非常高。

带有增强纤维的复合塑料可以提高强度，足以使复合材料成为高性能齿轮的新选择。

材料选择决策框架：在强度、成本和可加工性之间寻求平衡

材料选择可以遵循这个框架：

• 根据负载选择材料：重型、高速用合金钢，轻型用塑料/普通钢。
• 转速：高速齿轮的材料应具有很高的耐磨性和疲劳强度。
• 适合环境：不锈钢/PEEK，适用于潮湿/高温/腐蚀性环境。
• 控制预算：将强调使用高性能、经济高效的材料。

定制齿轮加工是否能够加工微模齿轮（模数<0.5）？

微型齿轮是精密仪器和医疗设备的核心。定制齿轮加工能否征服这一领域，是对精密齿轮制造能力的终极考验。齿轮精度必须达到ISO 1328-1标准，其加工难度远远超过普通齿轮。

微型齿轮的独特挑战：精度、刚性和小直径切削刀具

加工模数低于0.5的微型齿轮的难点是：

• 齿形误差控制：误差必须控制在几微米之内，否则会影响啮合。
• 机床刚性：加工过程中，振动可能会影响齿面，从而可能发生不可逆转的损坏。
• 小直径切削刀具和排屑：切削刀具可能会出现磨损和破损，并且有限的排屑区域会导致切屑堆积。

JS Precision - 微机械加工解决方案：精密机床、特殊工艺、显微检测

JS Precision的针对性解决方案：

• 高精度机床：利用超高精度线切割/齿轮磨床实现微米级精度。
• 特殊工艺：特殊切削液+振动控制系统，减少振动和磨损对刀具的影响。
• 显微检测：光学投影仪+齿轮测量中心，用于精确控制齿形和方向参数。

<块引用>

如果您需要加工微型模数齿轮，可以联系JS Precision，了解更多微加工技术和成功案例。我们将为您提供定制化的精密齿轮制造解决方案。

图2高精度微型齿轮广泛应用于医疗、航空航天、工业领域。

真正推动定制齿轮加工成本的因素是什么？

掌握定制齿轮加工成本确定背后的原因对于成本控制和比较至关重要。齿轮加工成本受几何特征、批量大小等影响。

几何参数的基本影响：模数、齿数、精度等级、表面要求。

几何参数对成本起着决定性作用：

• 模块：模块的价值越低，价格就越高。模数为 0.3 的齿轮成本比模数为 1.0 的齿轮高几倍。
• 齿数：齿数越多，加工时间越长。精密齿轮的价格随着齿数的增加而上涨得更快。
• 精密级：像AGMA Q10和DIN5这样的高精度级涉及复杂的加工技术。这导致成本呈指数级上升。
• 表面要求：表面光洁度越精细，成本越高，因为需要进行后处理。

批量生产和工艺路线的经济性：从单件到批量生产

批量生产决定工艺和单位成本：

• 一件式/原型：精密铣削/线切割，周期短，无模具成本，单位成本高。
• 批量生产：滚齿+热处理+磨齿，固定投资成本高，但单品价格降低高达50%。

后处理和全链质量成本

后处理和质量检验占成本的很大比例：

• 热处理：成本的 15-30%，具体取决于材料和性能特征。
• 精密加工：20-40% 的成本可确保精度和表面光洁度。
• 质量检验：5%到10%的费用，以防止后续不合格品的损失。

<块引用>

要准确估算定制齿轮加工作业的成本，您需要与 JS Precision 共享具体参数，例如齿轮类型、模数、精度等级和数量。我们很乐意为您提供清晰的免费成本估算。

如何审查真正的精密齿轮制造公司？

选择一家合格的精密齿轮制造公司需要考察其全栈能力，这直接决定了齿轮的质量、交期、成本。

硬件和工艺链的完整性：从机床清单到工艺覆盖范围

硬件和流程链的完整性是基础：

• 机床清单验证：必须有齿轮齿形加工、热处理、精加工等全套机床，机加工等重要工序不外购。
• 工艺覆盖验证：特种齿轮加工必须有整体工艺解决方案和专家级经验。

测量和质量保证系统：精度可靠性数据

测量和质量体系是确保准确性的关键：

• 专业设备包括格里森和克林伯格齿轮测量中心以及 3D 扫描仪。
• 可追溯的报告：每批次均可提供完整的检验报告，实现质量可追溯。

工程支持和协作文化：从图纸到成品的桥梁

高质量的工程支持和协作文化创造附加价值：

• 主动 DFM 功能：能够为齿轮齿形改进和材料提供优化建议。
• 有效沟通：及时响应查询和灵活调整解决方案是项目成功的关键。

<块引用>

如果您想验证JS Precision是否满足您的要求，欢迎您参观我们的生产设施。我们将向您展示我们完整的设备链、质量控制流程和工程团队，让您亲身体验我们在精密齿轮制造方面的实力。

图 3 选择合适的定制齿轮制造商对于确保项目成功至关重要。

案例研究：重量减轻 40%，速度提高 50%——利用微模齿轮重新设计医用泵驱动装置

在精密齿轮制造领域，定制齿轮加工可以通过专业的设计优化和工艺改进，帮助客户解决实际问题，创造更大价值。以下是JS Precision协助某医疗器械领域客户进行产品升级的典型案例。

第一个挑战

一家医用便携式泵制造商的现有驱动齿轮组遇到三个重大问题：

齿轮组采用标准模数金属齿轮，体积和重量较大，给便携式医用泵带来运输负担。运行噪音超过行业标准，影响使用，且国外公司的交货时间长达12周，严重影响客户产品的上市时间。

此外，客户还寻求降低齿轮组的制造成本并提高其性能。

JS Precision的解决方案

DFM 优化：

经过与客户的深入沟通，JS Precision的工程师提出，与其使用原来的金属材料，不如使用PEEK材料。这种材料不仅满足了医用泵驱动齿轮的强度要求，而且大大减轻了齿轮组的重量，降低了运行噪音。

技术突破：

JS Precision在定制齿轮加工中采用精密微铣削技术，将齿轮模数从0.8降低到0.3，既实现了部件小型化，又提高了齿轮组的传动效率。

精度保证：

为了保证微型齿轮的精度达到医疗行业制定的精度高标准，JS Precision 采用超高精密五轴机床以及在线测量系统，确保微型齿轮的精度达到AGMA Q12 标准。

结果：

最终齿轮组的重量降低了40%，运行噪音降低了15分贝。

依托内部全链条产能，JS Precision不仅降低了25%的总成本，而且将交货周期从12周缩短至6周，完美展现了精密齿轮制造的综合价值。

<块引用>

如果您的公司有类似的产品升级和成本优化需求，请与我们联系，我们将在收到项目详细信息后提供量身定制的解决方案。事实上，可以安排一对一的工程咨询。

图 4 拆卸后的泵齿轮组件，金属外壳内有白色塑料齿轮。

JS Precision 为您的齿轮制造项目带来什么独特价值？

JS Precision提供端到端的齿轮制造服务解决方案，依靠全流程的专业支持，帮助项目高效推进并实现价值最大化。

无缝“全链条”产能整合：

整个工艺链的垂直集成，包括原材料切割、粗加工、热处理、精密磨削和端到端质量控制测试，以防止与外包相关的交货时间变化和质量变化。

专家团队按微型和高精度齿轮分类：

我们专家团队的优势：在0.1-1.0模数范围的微型齿轮和DIN 3范围的航空航天齿轮领域拥有良好的基础。

智能透明协作和全球供应链支持：

我们建立了一个在线项目平台。客户可以在线查看项目状态和检验结果。这是一次完全透明的合作。

同时，基于中国高效的供应链体系，我们可以为全球客户提供高性价比的服务。这将进一步提高他们的市场竞争力。有关我们服务的更多信息，请获取我们的服务手册副本。

常见问题解答

问题1：塑料齿轮还是金属齿轮——选择哪一个？

选型时要考虑承载、噪声、耐温、成本。金属齿轮强度大、耐热性好，可用于重载、高温工况，塑料齿轮重量轻、自润滑、噪声低，用于中、低载荷工况。

Q2：齿轮的普通表面处理有哪些？

金属齿轮常用的表面硬化和耐磨方法有渗碳淬火、氮化处理等。当然，根据需要可以采用镀镍、发黑等方式防锈。对于塑料齿轮，一般会保持其原始状态，或者根据需要添加润滑涂层。

问题3：提供报价必须了解什么？

齿轮类型、模数、齿数、图纸精度等级、材料要求、热处理目标数量、表面处理。这将帮助我们更正确地为您报价。

问题4：是否提供从概念验证到批量生产的服务？

完全支持。 我们可以根据客户的生产要求提供灵活的制造服务，包括快速成型（CNC/线切割）、中小批量生产（滚齿）和批量生产（专用生产线）。

问题5：典型的交货时间是多少？

原型零件的交付周期约为1-2周，小规模生产约为3-6周。 具体交货时间取决于齿轮的复杂程度和工艺路线。对于紧急订单，我们可以协调加急渠道，保证客户项目的进度。

Q6：你们的制造和检验标准是什么？

我们了解并遵守当前齿轮制造的常规国际标准，包括AGMA、DIN、ISO和JIS。我们能够按照客户要求的标准制造和检验我们的产品，以满足全球使用规范。

问题7：即使我只有概念或没有图纸，我们也可以开展我的项目吗？

是的，我们可以。 我们的工程团队能够为您提供从齿轮设计、强度计算到生产过程的全流程合作，将您的想法转化为可生产的设计解决方案。

问题8：远距离合作时如何保证沟通的有效性和质量？

我们为每个项目配备一名项目经理，并通过在线平台分享 3D 模型、检查报告和进度照片。这样，远程团队协作将与在同一位置工作时的团队协作一样高效。

摘要

齿轮尽管很小，但却是任何传动系统的核心。齿轮的质量影响整个设备的功能和可靠性。在当前的全球制造环境中，寻找合作伙伴最重要的原则是确定技术知识、质量和业务效率的最佳组合。

JS Precision 提供一站式能力、专业知识和协作工作方式，将精密齿轮制造的复杂过程分解为简化的解决方案。

现在是时候为您的项目带来精准的力量了。

立即联系 JS Precision Gear 专家团队提交您的齿轮设计或要求。您不仅会收到具有竞争力的定制齿轮加工报价，还会收到JS Precision Gear高级工程师的“齿轮设计可制造性和性能优化建议”。

我们可以共同将您出色的设计变成卓越传输的现实。

材质类型	机械性能测试	热处理工艺	典型应用
渗碳钢 (20CrMnTi)	高表面硬度和高核心韧性	渗碳淬火	汽车传动轴、工业减速机
回火钢（例如45#钢）	平衡属性	淬火和回火	中等负载下的通用机械齿轮
铸铁（例如 HT200）	耐磨性好，成本低	退火	农业机械等低速、轻载齿轮
铜合金（例如青铜）	良好的耐磨性和耐腐蚀性	自然老化	船舶设备和仪器中的精密齿轮
