Le coût de fabrication des engrenages est un facteur déterminant dans l'acquisition et la budgétisation des équipements industriels. Dans le cas des transmissions automobiles et des articulations de robots, par exemple, la précision et la qualité des engrenages influent directement sur les performances des équipements . Cependant, la composition des coûts de fabrication des engrenages est complexe et peut souvent masquer certains aspects d'un projet.

Cet article vous aidera à dissiper le brouillard des coûts et à analyser systématiquement la composition détaillée du coût de fabrication des engrenages jusqu'au coût technique de la mise en œuvre d'une tolérance de 1 micron, en fournissant une méthodologie claire.

Cet article vous aidera à choisir le bon processus, à obtenir des devis, à créer un système de compréhension des coûts et à maximiser votre opportunité d'investissement pour les projets de fabrication d'engrenages sur mesure.

Résumé des réponses principales

Points clés à retenir

• Les coûts liés à la précision augmentent de façon exponentielle : des niveaux de précision plus élevés, tels qu’une différence de tolérance de ±0,01 mm à ±0,001 mm, peuvent entraîner une augmentation considérable des coûts en raison des difficultés rencontrées dans les conditions de travail de la machine à tailler les engrenages.
• La collaboration précoce détermine le coût de base : l’ajout d’une analyse DFM (conception pour la fabrication) dans le cadre du processus de conception de la fabrication d’engrenages sur mesure peut éliminer les dépenses inutiles et maximiser jusqu’à 20 % d’économies.
• La taille du lot détermine le choix de la technologie : pour le prototypage basé sur un produit en petite série, l’usinage d’engrenages CNC est approprié, et pour la production en série, la métallurgie des poudres ou le moulage doivent être choisis pour leur coût minimal.
• Il est préférable de raisonner en termes de coût total plutôt qu'en termes de prix unitaire : un devis professionnel d'usinage CNC doit détailler tous les coûts, vous permettant ainsi de vous concentrer sur la valeur globale et les risques liés au coût des services d'usinage d'engrenages.

Pourquoi faire confiance à ce guide ? Analyse des coûts de fabrication d’engrenages de précision JS

Depuis 15 ans, JS Precision est un acteur majeur de l'usinage d'engrenages et un expert reconnu dans la fabrication d'engrenages sur mesure et la taillage de précision. JS Precision a servi plus de 500 clients et réalisé plus de 1 000 commandes d'engrenages complexes.

Afin de garantir la précision à nos clients, nous disposons d'un parc de machines de taillage d'engrenages de haute précision, comprenant des rectifieuses d'engrenages allemandes et des machines à tailler les engrenages par génération Tsudakoma japonaises. De plus, nous possédons un système de contrôle qualité complet conforme à la norme ISO 1328 .

Des informations fiables attestent de notre professionnalisme. Conformément à la norme AGMA 9005-E02 , pour chaque augmentation de deux niveaux de la précision des engrenages, le coût de fabrication moyen augmente de 60 % à 120 % , ce qui correspond parfaitement aux données recueillies au fil de nos années d'expérience.

Un client européen du secteur de la robotique a pu, grâce à notre optimisation des processus et à notre analyse DFM, réduire de 40 % ses coûts de fabrication d'engrenages sans compromettre la précision de niveau 11 de l'AGMA.

Notre guide ne s'appuie pas sur des théories, mais propose des méthodes d'optimisation des coûts et une logique de sélection des procédés éprouvées par la pratique . Que vous ayez besoin de prototypes en petite série ou d'une production en grande quantité, que vous privilégiiez la précision standard ou une tolérance de 1 micron pour la fabrication d'engrenages, vous trouverez ici une solution adaptée à vos besoins.

Vous souhaitez vérifier nos capacités d'optimisation des coûts ? Soumettez vos plans d'engrenages ou vos exigences techniques à JS Precision, et notre équipe d'ingénieurs vous fournira une évaluation préliminaire gratuite des coûts ainsi que des suggestions de processus, vous permettant ainsi de constater intuitivement la valeur ajoutée de nos services professionnels de fabrication d'engrenages sur mesure.

Quels sont les éléments qui composent réellement le coût de fabrication de votre équipement ?

La connaissance de la structure des coûts est essentielle à l'optimisation. Outre le coût des matériaux, les coûts cachés, tels que le temps de travail et la précision, ont un impact significatif, et l'efficacité de l'usinage des engrenages influe directement sur le coût.

Coûts des matériaux : bien plus qu’un simple prix unitaire

Le choix des matériaux influe directement sur les coûts et les performances. Il existe des différences majeures entre les matériaux en termes de coût, de facilité de mise en œuvre et d'utilisation, comme l'indique le tableau suivant :

L'usinabilité influe directement sur les coûts. Par exemple, lors de l'usinage de l'acier cémenté 8620, l'usure des outils est 30 % plus rapide, la productivité diminue de 20 à 30 %, ce qui augmente indirectement les coûts des services d'usinage.

Temps de traitement : Le temps machine, c'est de l'argent

Le temps de traitement représente une part très importante des coûts, le temps machine se traduisant directement par un coût. L'efficacité des différents procédés varie considérablement.

Les engrenages de haute précision nécessitent une finition secondaire , comme ceux de grade 12 de l'AGMA, qui requièrent un taillage par fraise-mère suivi d'une rectification, ce qui multiplie par 2 ou 3 le temps de travail et augmente considérablement les coûts.

Conception et précision : L'amplificateur Silent Cost

La précision est l'un des principaux facteurs de coût. Une précision plus élevée, conformément aux normes AGMA/ISO, engendre des coûts plus importants, et le graphique suit une tendance de croissance exponentielle .

Une augmentation de la précision de l'engrenage, de 10 à 12, conformément à la norme ISO 1328 , entraîne des coûts 80 à 120 % plus élevés, et le système de tolérance de 1 micron exige un niveau d'équipement très élevé et implique des coûts extrêmement élevés pour l'acquisition et l'exploitation de l'équipement.

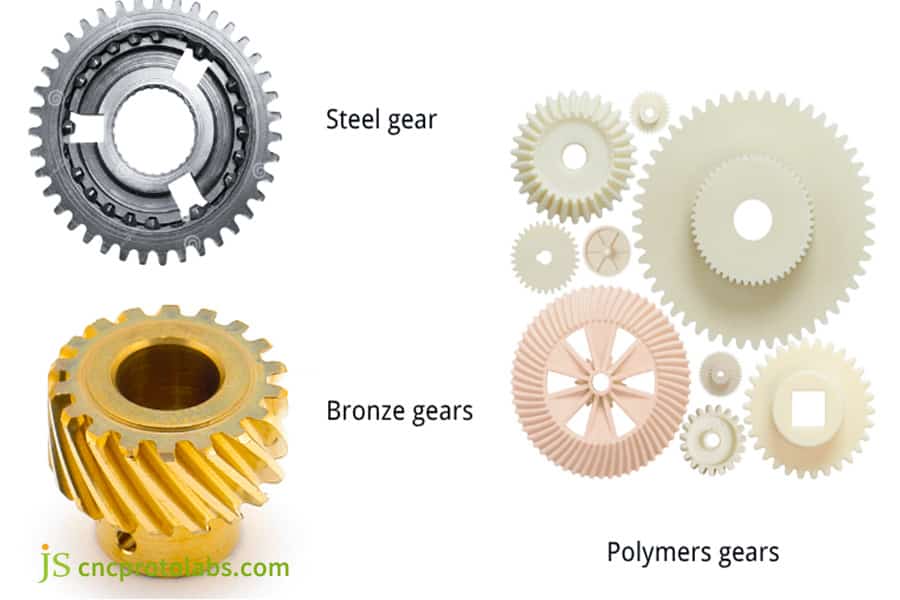

Figure 1 Le choix des matériaux influencera considérablement le coût du devis d'équipement.

Pourquoi une tolérance de 1 micron augmente-t-elle vos coûts de fabrication d'engrenages ?

La fabrication d'engrenages avec une tolérance de 1 micron engendre des coûts élevés, dépassant les limites de la fabrication conventionnelle et exigeant des performances extrêmes en matière d'équipements, d'environnement et de matériaux . Il est donc nécessaire d'évaluer rationnellement la valeur de cet investissement.

La courbe exponentielle de la précision et du coût

La relation entre la tolérance et le coût est exponentielle, et non linéaire :

• ± 0,025 mm à ± 0,005 mm, avec une augmentation de coût de 50 % à 80 %.
• ± 0,005 mm à ± 0,001 mm, avec une augmentation de coût supplémentaire de 100 % à 150 %.

Cette flambée des coûts résulte d'investissements massifs dans trois domaines :

• Équipement : Il faut un centre d'usinage d'engrenages de très haute précision, dont le coût se chiffre en millions de dollars américains par machine.
• Outils de coupe : outils de coupe en CBN ultra-dur, 5 à 10 fois plus chers que les outils de coupe classiques.
• Environnement : Coûts d'entretien annuel d'un atelier à température contrôlée par mètre carré : 500 à 800 $.

L'obstacle technologique à l'obtention d'une tolérance de 1 micromètre

La production avec une tolérance de 1 micromètre poserait également des obstacles technologiques supplémentaires , engendrant des coûts supplémentaires :

• Le traitement cryogénique profond des matériaux pour éliminer les contraintes augmente les coûts de traitement de 15 à 20 %.
• Le suivi en temps réel des variables de traitement entraîne une augmentation des dépenses de 30 à 50 dollars par heure.
• Le temps total d'inspection est de 30 à 60 minutes par article, et le matériel d'inspection subit une forte dépréciation.

Quand faut-il payer pour une précision ultime ?

Dans des applications telles que les satellites et les équipements médicaux haut de gamme, la précision au micron est indispensable ; sa valeur en matière de fiabilité compense largement le coût supplémentaire.

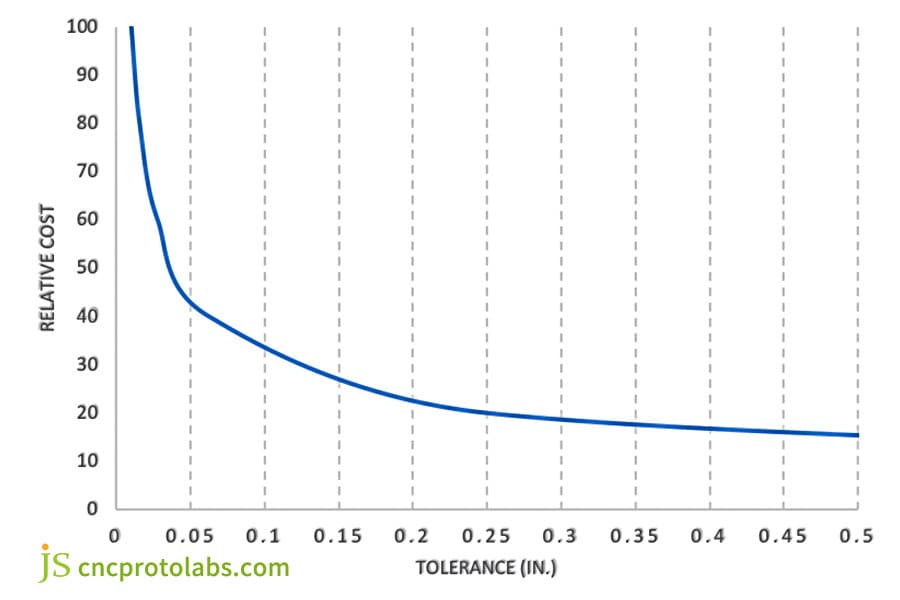

Figure 2. La tolérance est généralement inversement proportionnelle au coût de fabrication. Plus la tolérance est stricte, plus le prix est élevé, et inversement.

Comment maîtriser les coûts dans la fabrication d'engrenages sur mesure ?

La production d'équipements sur mesure doit trouver un équilibre entre personnalisation et maîtrise des coûts . La gestion des dépenses reste possible grâce à l'optimisation, la fabrication collaborative et la production par lots.

Définir « Personnalisation de base » et « Exigences périphériques »

Exigences fondamentales et périphériques : accent mis sur les fonctionnalités essentielles et atténuation des facteurs non critiques :

• Personnalisation de base : Les éléments de performance critiques, tels que les profils de dents non standard et les matériaux personnalisés, doivent être garantis.
• Exigences périphériques : Les tolérances non critiques et la douceur excessive de la finition de surface peuvent être assouplies.

L'une de nos optimisations a permis à un client d'obtenir une finition de surface sur des surfaces non accolées, réduisant Ra de 0,8 µm à 1,6 µm , ce qui a permis une réduction de 10 % des coûts des services d'usinage.

DFM : Règle d’or pour la conception collaborative avec les fabricants

La conception pour la fabrication (DFM) est essentielle pour réduire les coûts des engrenages sur mesure, et l'intégration des recommandations du fabricant dès la phase de conception peut réduire considérablement la difficulté d'usinage :

• L’optimisation du rayon des contre-dépouilles permettra d’éliminer les problèmes d’écaillage des outils et d’obtenir une augmentation de 15 % de l’efficacité .
• L'uniformité optimale de l'épaisseur de la paroi élimine les déformations et les coûts de reprise.
• Cela simplifie les conceptions et élimine ainsi les détails complexes. Cela facilite la programmation et l'usinage rapides.

L'application des principes DFM peut optimiser le coût total de la fabrication d'engrenages sur mesure de 15 à 20 % en moyenne .

Optimisation des coûts unitaires par effets de lot

La production en petites séries peut présenter les avantages suivants en matière d'économies d'échelle :

• Le regroupement des commandes permet de réduire les changements d'équipement et de diminuer les coûts unitaires de main-d'œuvre.
• La conception modulaire permet la standardisation des composants et minimise le besoin d'outillage spécialisé.
• Une interaction à long terme stabilise les niveaux de prix, car la volatilité des marchés diminue.

Vous souhaitez une solution d'optimisation des coûts personnalisée pour la fabrication d'engrenages sur mesure ? Téléchargez gratuitement le «  Guide de conception DFM » de JS Precision dès maintenant, ou contactez notre équipe d'ingénieurs pour nous faire part de vos besoins de personnalisation et de votre budget. Nous élaborerons une solution de réduction des coûts adaptée à vos besoins.

Comment choisir les méthodes de fabrication d'engrenages les plus adaptées en termes de coût et de performance ?

Le choix des méthodes de fabrication d'engrenages appropriées est fondamental pour un équilibre optimal entre coût et performance. Cela implique une évaluation globale de la taille des lots, de la précision et de la complexité . La qualité du processus dépend des performances de l'équipement.

Usinage d'engrenages CNC : coût et valeur de la flexibilité

L'usinage d'engrenages par commande numérique (CNC) convient aux petites séries et aux besoins personnalisés. Ses principales caractéristiques sont les suivantes :

• Avantages : comprennent l'absence de coûts de moule élevés, une conception flexible, la capacité d'usiner des profils de dents complexes et une précision jusqu'à AGMA 10-12 .
• Coût : Taux d'utilisation des matériaux de 60 % à 80 % , coût unitaire élevé, convient aux lots de 10 à 500 pièces.
• Équipements : JS Precision utilise des équipements japonais et allemands, tout en appliquant les systèmes fournis par Siemens pour garantir précision et efficacité.

Procédés de formage (métallurgie des poudres/forgeage de précision) : outils économiques pour la production de masse

La métallurgie des poudres et le forgeage de précision ont fourni des outils de réduction des coûts pour la fabrication en série d'engrenages.

• Avantages : Taux d'utilisation des matériaux ≥95 %, haute efficacité, coût unitaire 30 % à 50 % inférieur à celui des machines CNC.
• Coût : Investissement important dans le moule, adapté aux lots de plus de 100 000 pièces par an.
• Limitations : Faible liberté de conception, précision seulement de niveau AGMA 8-10.

Fabrication additive : dépasser les limitations géométriques en matière de coûts

La fabrication additive est adaptée à la personnalisation des engrenages dans des cas particuliers, avec des caractéristiques essentielles :

• Avantages : Capable de réaliser une production complexe, cycle de prototypage court, ne nécessite pas d'outillage spécial .
• Coût : Les matériaux coûtent 3 à 5 fois plus cher, post-traitement, taille du lot de 1 à 50 unités.
• Scénarios : R&D, pièces de rechange d'urgence, structures légères.

Vous souhaitez déterminer les méthodes de fabrication d'engrenages les plus adaptées à votre projet ? Indiquez à JS Precision vos exigences en matière de lots, de précision et de structure des engrenages. Nos ingénieurs procédés vous fourniront gratuitement une analyse de sélection des procédés et une comparaison des coûts afin de vous aider à prendre la meilleure décision.

Quelles informations devez-vous fournir pour obtenir un devis précis d'usinage CNC ?

Des devis précis sont essentiels à la maîtrise des coûts. Des spécifications ambiguës sont souvent sources d'erreurs, tandis que des spécifications correctes garantissent l'exactitude du devis et permettent d'évaluer les coûts.

Dossier technique : Définition claire des exigences

Le dossier technique constitue la base du devis et doit être complet et précis, et comprendre notamment les éléments suivants :

• Dessins 2D/3D : Annoter les tolérances dimensionnelles, les profils des dents, la rugosité, etc.
• Spécifications des matériaux : nuance, traitement thermique, exigences de dureté.
• Normes de qualité : Normes industrielles et exigences en matière de tests.
• Exigences supplémentaires : Traitement de surface, équilibrage dynamique et autres, qui influent sur le coût des services d’usinage d’engrenages .

Conditions commerciales : Définir un cadre attendu

Clarifier les besoins de l'entreprise, aider les fournisseurs à optimiser leurs lignes de production et réduire les écarts de devis :

• Taille du lot : La quantité initiale et la demande annuelle sont connues, ce qui détermine le processus de production.
• Délai de livraison : supplément de 10 % à 30 % pour une livraison express.
• Emballage et logistique : Les exigences comprennent celles relatives à la résistance à la rouille et aux chocs.

Décryptage de la citation : Comprendre la véritable structure des coûts

Les devis des professionnels de la structure exigent un détail précis des coûts afin de permettre une évaluation de leur caractère raisonnable. Les informations essentielles à fournir sont les suivantes :

Besoin d'un devis rapide et précis pour l'usinage d'engrenages ? Envie de comprendre le détail du devis ? Envoyez-nous vos spécifications techniques et vos besoins en mentionnant « Devis précis », et l'équipe d'ingénieurs de JS Precision vous préparera un devis détaillé sous 24 heures et vous aidera gratuitement à identifier les leviers d'économie.

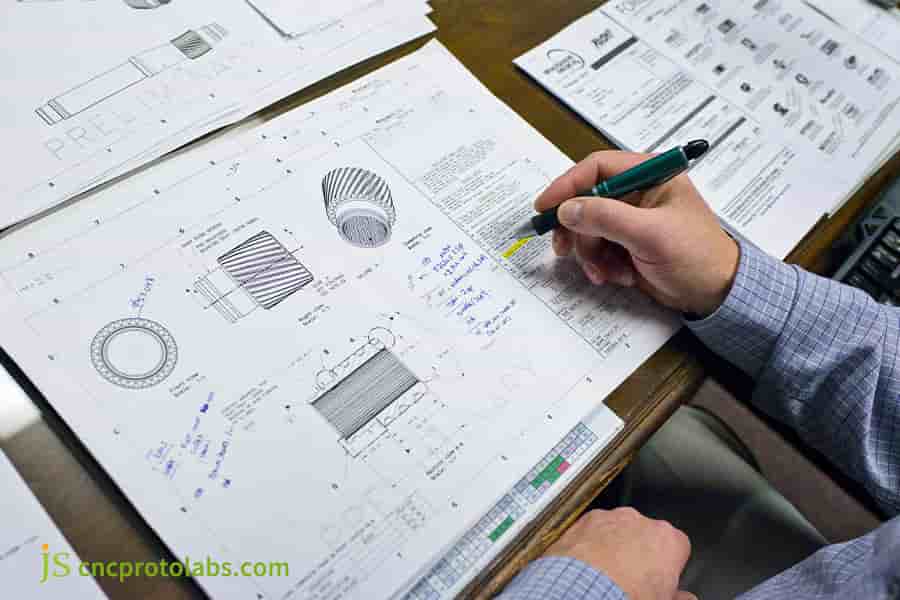

Figure 3 Les dessins contiennent presque toutes les informations nécessaires aux fabricants d'engrenages pour établir un devis, telles que les spécifications géométriques des engrenages, les numéros de pièces et les numéros de version.

Étude de cas : De la dépendance en Allemagne à la précision en Chine : JS Precision réduit de 40 % les coûts des boîtes de vitesses pour ses clients européens de robots.

La fabrication de petites séries d'engrenages sur mesure de haute précision est souvent confrontée au dilemme des coûts élevés et des longs délais de livraison. Notre entreprise a trouvé une solution à ce problème pour ses clients européens.

Problème : Les défis liés aux coûts des lignes de production à petits lots et à forte mixité

Une entreprise européenne de robotique collaborative devait acheter plusieurs types d'engrenages planétaires de précision en petites séries, de 100 à 500 pièces par type. Son fournisseur allemand initial pratiquait des tarifs d'usinage élevés, avec un coût moyen de 120 dollars par engrenage et un délai de livraison moyen de 12 semaines .

Cela a eu un impact sur les délais de développement des engrenages et sur leur compétitivité sur le marché. De plus, le client exigeait une grande précision de l'engrenage, classé AGMA classe 11, impliquant une transmission rapide.

Solution de JS Precision : Refactorisation systématique des processus

Tout en s'efforçant de résoudre les problèmes rencontrés par ses clients, JS Precision améliore certains aspects des processus, de la conception et de l'approvisionnement liés à :

1. Processus de resélection :

L'abandon du procédé de formage de moules coûteux et l'adoption de la machine à tailler les engrenages japonaise Tsuda Koma pour l'usinage CNC des engrenages, combinée à une machine à tailler les engrenages à haute rigidité de fabrication nationale pour le traitement composite de tournage/rectification dur , garantissent non seulement une précision de niveau AGMA 11, mais réduisent également les coûts d'outillage pour la production à petite échelle.

2. Optimisation DFM :

Les ingénieurs ont suggéré d'augmenter trois limites de tolérance non critiques de ±0,005 mm à ±0,01 mm et de remplacer l'acier standard européen par l'acier pré-durcissant standard chinois 4140, ce qui a permis de réduire le coût des matériaux de 15 % sans incidence sur la fonctionnalité.

3. Intégration de la chaîne d'approvisionnement :

Tirez parti de la chaîne d'approvisionnement locale, solution unique pour l'ensemble du processus d'approvisionnement, de transformation, de traitement thermique et d'inspection complète des barres, et réduisez le cycle de production.

Résultats : Solution gagnant-gagnant en termes de coûts, d'efficacité et de qualité

Après une optimisation systématique, le projet a obtenu des résultats significatifs :

• Le coût total de fabrication des engrenages a été réduit à 72 dollars par pièce, soit une baisse de 40 % par rapport à l'année précédente, permettant aux clients d'économiser plus de 200 000 dollars par an.
• Le délai de livraison a été réduit à 6 semaines, soit 50 % plus rapide que celui du fournisseur initial, ce qui répond à la demande du client en matière d'itération rapide des produits.
• La précision de la transmission a été testée par un organisme tiers et a constamment atteint le niveau AGMA 11. Le bruit de la transmission et la durée de vie sont supérieurs aux normes du produit d'origine.

Vous rencontrez des difficultés similaires pour l'usinage de précision d'engrenages en petites séries ? Cliquez ici pour découvrir d'autres études de cas sectorielles réalisées par JS Precision. Vous pouvez également nous contacter pour nous exposer les défis de votre projet ; nous mettrons au point une solution économique grâce à notre approche éprouvée.

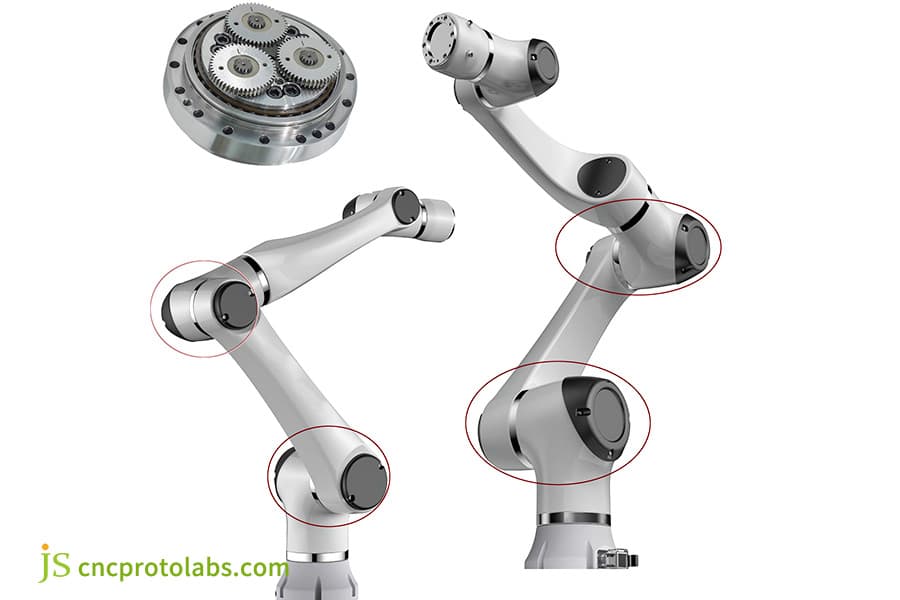

Figure 4 Engrenages planétaires pour applications robotiques

FAQ

Q1 : Quel est le procédé de fabrication d'engrenages le plus économique pour les petites séries ?

L'usinage CNC d'engrenages permet de s'affranchir des coûts élevés liés aux moules et offre une grande flexibilité pour répondre aux demandes de petites séries personnalisées. De par sa maîtrise des coûts et sa précision, c'est un procédé privilégié pour le prototypage et la fabrication d'engrenages sur mesure en petite série.

Q2 : À quoi fait précisément référence le degré de précision des engrenages dans le devis ?

Il s'agit d'une évaluation globale des erreurs, telles que le profil des dents, leur orientation et leur pas, généralement basée sur les normes ISO ou AGMA. Plus l'évaluation est élevée (donc un nombre plus petit), plus la difficulté d'usinage est grande et, par conséquent, plus le coût de fabrication des engrenages à tolérance de 1 micron est élevé.

Q3 : Quels sont les facteurs qui ont le plus d'impact sur le coût du service d'usinage d'engrenages ?

La dureté du matériau, la précision des engrenages, les exigences en matière de rugosité de surface des dents et le volume de production constituent les quatre facteurs principaux. Parmi ceux-ci, le coût est de plus en plus influencé par les exigences de précision et doit donc faire l'objet d'une surveillance accrue.

Q4 : Pourquoi observe-t-on de telles différences entre les devis d’usinage CNC de différents fournisseurs pour les mêmes plans ?

Les différences résident dans les procédés de fabrication, les équipements, l'approvisionnement en matériaux et les exigences en matière de contrôle qualité. Prenons l'exemple du recours à une opération de rectification d'engrenages et de l'utilisation de machines à tailler les engrenages importées ou locales : tous ces facteurs influent directement sur les coûts.

Q5 : Quelle est la taille minimale/maximale d'engrenage modulaire que JS Precision peut usiner ?

Les capacités d'usinage d'engrenages CNC de JS Precision couvrent les engrenages avec des modules allant de 0,5 à 10 et des diamètres allant de 5 mm à 800 mm.

Q6 : Fournissez-vous des services d'assemblage d'engrenages ?

Oui. JS Precision couvre l' ensemble du spectre de l'usinage d'engrenages , y compris le traitement des engrenages, la production d'arbres et de carters, ainsi que l'assemblage de précision, afin de fournir les meilleures performances et la meilleure stabilité possibles de l'unité de transmission.

Q7 : Comment assurez-vous la constance de la production en série d'engrenages ?

Nous utilisons la surveillance en temps réel des paramètres clés via le contrôle statistique des processus , et nous disposons d'équipements d'inspection pour l'échantillonnage ou l'inspection complète afin de permettre l'optimisation des paramètres de processus et de garantir la qualité en production de masse.

Q8 : Si ma conception nécessite des modifications, cela affectera-t-il le devis et le délai de livraison ?

Les modifications de conception sont également fréquentes. JS Precision propose un service d'assistance flexible pour la gestion des modifications de conception, notamment pour évaluer leur impact sur les devis et les délais de livraison d'usinage CNC, ainsi que pour la mise en œuvre des solutions de modification.

Résumé

Le coût d'usinage des engrenages est un problème complexe d'ingénierie, lié au type d'engrenages, aux matières premières, aux procédés, à la précision et à la personnalisation. Le choix du procédé est primordial pour garantir des économies et des résultats optimaux.

Chez JS Precision, forts de notre expertise en usinage d'engrenages CNC, en machines de taillage d'engrenages de pointe et en solutions d'optimisation DFM, nous vous invitons à dépasser le simple coût unitaire de l'usinage et à explorer la véritable valeur ajoutée de ce service. Qu'il s'agisse de personnalisation, de production en série, de précision standard ou de tolérances extrêmes, nous sommes à vos côtés.

Agissez dès aujourd'hui et laissez l'expertise travailler pour vous !

Si vous rencontrez des difficultés liées au coût, à la précision ou aux délais de livraison de vos engrenages, veuillez nous transmettre leurs plans et spécifications . Notre équipe d'ingénieurs vous fournira un devis détaillé d'usinage CNC incluant des recommandations DFM et vous expliquera comment nous pouvons vous aider à optimiser vos coûts de fabrication et à acquérir un avantage concurrentiel sur le marché.
