Pièces de fraisage CNC en acier inoxydable avec polissage miroir : coûts et solutions pour les défauts courants

Pièces de fraisage CNC jouent un rôle essentiel dans la production haut de gamme. La précision et la qualité de la finition de surface des parties critiques des implants médicaux et des boîtiers d'appareils de beauté ont une influence directe sur les performances du produit final.

Le traitement de pièces métalliques, depuis les ébauches brutes jusqu'aux œuvres d'art avec une finition miroir, ne nécessite rien de moins qu'un mélange optimal de traitement CNC et de finition de surface .

Dans cet article, nous évaluerons de manière critique les processus technologiques de fraisage CNC de haute précision et de polissage miroir de composants en acier inoxydable, dévoilerons les composants du coût de fraisage CNC et donnerons également un guide en ligne sur la façon de choisir un fabricant de pièces en acier inoxydable personnalisées.

Résumé des réponses de base

Sujets principaux	Points clés à retenir	Valeur pour vous
Haute précision et finition miroir	Le polissage miroir (Ra≤0,1μm) est basé sur le fraisage avec des substrats Ra<0,4μm, effectué sur des machines-outils à 5 axes, maintenant le contrôle de la température.	Il est nécessaire de comprendre la raison d’être de l’obtention d’une qualité de surface d’élite, de clarifier les exigences et d’exclure les erreurs de conception.
Analyse et optimisation des coûts	Le coût est un facteur de matériaux, de temps d'usinage et de complexité du processus ( le polissage constitue 30 à 50 % ), de sorte que le coût peut être géré par Optimisation DFM .	La structure des coûts doit être expliquée et le point clé de l'optimisation de la négociation des coûts doit être maîtrisé.
Stratégie de sélection des fournisseurs	La sélection des fournisseurs de commerce électronique cible les machines, le savoir-faire en matière de matériaux, la norme ISO 13485 et les études de cas du secteur.	Créez un modèle d'évaluation permettant de repérer facilement les meilleurs prestataires.

Points clés à retenir

• La précision est la base de la finition miroir : sans substrat fraisé avec précision avec un Ra inférieur à 0,4 μm, il est impossible d'obtenir une véritable uniformité stable de la finition miroir.
• Le coût est positivement corrélé à la complexité : les cavités profondes, les angles vifs et les finitions de surface ultra élevées, telles que Ra 0,05 μm, augmentent le coût de fraisage CNC de manière exponentielle. L'analyse de la fabricabilité est donc vitale pendant la phase de conception.
• Le matériau détermine le plafond de polissage : l'acier inoxydable 316L est plus approprié que le 304 pour les applications de finition miroir résistante à la corrosion à long terme, une sélection incorrecte du matériau entraînera une défaillance du polissage ou une défaillance prématurée.
• La sélection d'un partenaire est une prédiction de qualité : un bon fabricant de pièces en acier inoxydable sur mesure doit offrir un support technique de bout en bout, de la science des matériaux au post-traitement, plus important que le prix unitaire.

Pourquoi JS Precision est-il digne de confiance ?

Avec 15 ans d'expérience dans le fraisage CNC, la fiabilité de JS Precision en tant que fabricant professionnel repose sur une solide force technique, une certification industrielle et des études de cas réussies .

Nous disposons de plus de 20 centres d'usinage CNC à 5 axes avec une précision de positionnement allant jusqu'à ±0,002 mm, couplés à un atelier à température contrôlée de ±1°C et à des équipements de test de précision tels que des interféromètres à lumière blanche, garantissant que chaque pièce de fraisage CNC répond à la norme d'ultra-haute précision.

Concernant notre système qualité, nous sommes certifiés ISO 9001, IATF 16949 , et la norme ISO 13485 spécifique à l'industrie médicale, répondant ainsi aux exigences les plus exigeantes de plusieurs domaines.

Avec plus de 500 clients haut de gamme dans le domaine des appareils médicaux, de beauté et d'optique partout dans le monde, nous fournissons nos services depuis de nombreuses années. Pour une marque internationale d'appareils de beauté, nous avons obtenu une grande appréciation de la part du client avec une production en série très réussie de boîtiers à finition ultra-miroir Ra 0,05 μm avec un taux de rendement constamment supérieur à 99,5 %, produisant 50 000 unités par mois.

Nous disposons également d'un laboratoire de matériaux dédié , nous permettant de fournir à nos clients des solutions de traitement optimisées pour les aciers inoxydables 304, 316L et 17-4PH, après avoir résolu plus de 1000 défis techniques en matière de polissage miroir.

Si vous recherchez un fabricant de pièces en acier inoxydable sur mesure qui équilibre précision, efficacité et coût, veuillez contacter les ingénieurs techniques de JS Precision. Indiquez-leur les dimensions de vos pièces, vos exigences en matière de surface et vos besoins de production de masse, et nous vous fournirons une analyse DFM gratuite et des solutions personnalisées pour aider votre projet à éviter des détours inutiles.

Qu'est-ce que les pièces de fraisage CNC ? Du traitement de base au polissage miroir

La compréhension de la nature et de la chaîne de processus de fabrication des pièces de fraisage CNC doit jouer un rôle clé dans la réalisation d'une finition miroir dans le processus de production. Le processus de production de ces pièces nécessite une gestion contrôlée depuis le processus de retrait jusqu'à l'étape de polissage miroir.

Fraisage CNC et polissage miroir : comment sont-ils définis ?

Les pièces de fraisage CNC sont des pièces précises qui nécessitent un enlèvement de matière multidimensionnel via des outils de coupe rotatifs basés sur une programmation à commande numérique. Le polissage miroir est le summum de la technologie de fraisage CNC, où le rugosité de la surface est réduit à Ra ≤ 0,1 μm (aussi bas que Ra 0,025 μm) grâce à des techniques mécaniques ou électrolytiques, capables de réfléchir une image miroir.

Les valeurs de rugosité de surface pour chaque étape de traitement augmentent clairement successivement :

Étape d'usinage	Valeur Ra ​​de rugosité de surface	Types d'outils couramment utilisés	Plage de vitesse de coupe (m/min)	Objectif d'usinage
Ebauche	3,2-6,3 μm	Fraise en bout de carbure	100-150	Retirez rapidement l'excédent de matériau et formez la forme approximative.
Semi-finition	1,6-3,2 μm	Fraise en carbure revêtue	150-200	Affinez la structure de la pièce et préparez-vous à la finition.
Finition	0,4-0,8 μm	Fraise en carbure micrograiné	200-300	Garantissez la précision dimensionnelle des pièces et l’uniformité de la surface, jetant ainsi les bases du polissage miroir.
Prétraitement miroir	0,1-0,4 μm	Fraise en bout diamantée	300-400	Obtenez une qualité de surface ultime.

Quel est le déroulement du processus pour une finition miroir ?

Une finition miroir est obtenue par une combinaison de procédés : Fraisage grossier → Fraisage semi-finition → Fraisage de finition → Soulagement des contraintes → Polissage miroir multi-passes.

Dans ces étapes, les opérations clés comprennent : La prévention des déformations au moyen du fraisage d'ébauche et du fraisage de semi-finition. Qualité de finition de surface par fraisage de finition, avec Ra<0,4μm, ce qui évite les défauts de polissage. Prévention des déformations par soulagement du stress. Polissage miroir par meulage progressif à l'aide de papier de verre de grades allant de 400# à 1500# et de pâte diamantée.

Vous souhaitez vérifier la compatibilité du processus d’assemblage de pièces ? JS Precision invite des dessins 3D des composants pour une évaluation gratuite de leur adéquation, donnant ainsi aux pièces fraisées CNC la meilleure finition possible - une finition miroir.

Figure 1 La douceur de la surface de l'effet miroir est extrêmement fine, garantissant une réflectivité élevée et aucun défaut visible sur la surface.

Comment obtenir un effet miroir grâce au fraisage CNC de haute précision ?

La base d'une finition miroir est fraisage CNC de haute précision , sans usinage de précision, une surface de miroir cohérente ne peut pas être maintenue.

Qu'est-ce qu'un fraisage de haute précision sinon la coupe finale ?

Le fraisage CNC de haute précision est un projet d'ingénierie système. L’exigence d’adaptabilité du polissage, selon JS Precision, peut donc être satisfaite en assurant les conditions suivantes :

• Machine-outil 5 axes à haute rigidité avec une précision de positionnement de ±0,002 mm.
• Atelier à température constante ±1°C pour éviter les déformations thermiques.
• Outils de coupe en carbure microcristallin ou diamantés.
• Base de données dédiée aux paramètres de coupe de l'acier inoxydable.

Quelles technologies clés garantissent un substrat parfait avant le polissage ?

• La liaison à 5 axes réduit les erreurs de serrage et s'adapte aux surfaces courbes complexes.
• Les outils de coupe de haute qualité évitent les arêtes vives et préviennent les défauts de surface.
• La coupe à grande vitesse combinée à un liquide de refroidissement à base d'huile empêche la surchauffe et le durcissement.
• La détection en ligne et l'ajustement des paramètres en temps réel garantissent la précision.

Comment se compose le coût de fraisage CNC ? Décoder le prix des pièces de miroir en acier inoxydable

Le coût du fraisage CNC est un facteur décisionnel clé. Comprendre sa structure et ses méthodes d'optimisation peut maximiser votre budget .

Quels sont les principaux facteurs qui déterminent les coûts ?

Principaux facteurs déterminants et pourcentages de Coût de fraisage CNC pour les pièces de miroir en acier inoxydable :

Composition des coûts	Plage de pourcentage	Facteurs d’influence clés
Coût du matériel	20%-30%	Type de matériau (304/316L/17-4PH), spécifications du matériau
Programmation et coût du temps machine	30%-40%	Complexité des pièces, exigences de précision d’usinage
Complexité du processus Coût	25%-35%	Exigences de polissage (valeur Ra), étapes de post-traitement
Coût d’inspection et de perte	5%-10%	Articles d'inspection, pertes de consommables

Comment contrôler efficacement le budget et obtenir un devis précis ?

• Fournissez des dessins 3D complets, des tolérances et des exigences en matière de valeur Ra.
• Optimisation du DFM , élimination des angles vifs au profit des angles arrondis, simplification des cavités profondes.
• Choisissez les matériaux en fonction de vos besoins, le 316-L étant préféré pour les conditions corrosives.
• Idéalement, planifiez la taille des lots pour minimiser le coût de réparation par article .

Vous souhaitez obtenir rapidement des devis précis sur les coûts de fraisage CNC ? N'hésitez pas à contacter JS Precision, en nous fournissant les paramètres techniques de votre pièce ainsi que la quantité d'achat prévue, et nous vous enverrons un rapport de comptabilité analytique ainsi que 3 à 5 solutions d'optimisation des coûts.

Quels sont les défauts courants du polissage miroir de l’acier inoxydable ? Raisons et solutions

Précision JS présente les raisons et les solutions à quatre problèmes typiques du polissage miroir pour vous aider à prévenir les risques potentiels.

Défaut 1 : Égratignures et peau d'orange

• Raisons : substrat inégal, paramètres de polissage inappropriés, marques d'outils profondes et impuretés élevées dans les consommables.
• Solutions : Ra du substrat doit être inférieur à 0,4 μm , polissage progressif, matériaux de haute pureté et huile de refroidissement.

Défaut 2 : Écaillage des bords tranchants

• Raisons : Usure de l’outil, Avance trop élevée, Impossibilité d’atteindre les arêtes vives par polissage.
• Solutions : Changement d'outil dans les délais, optimisation des paramètres de coupe, conception du rayon de congé, ébavurage chimique ou thermique .

Défaut 3 : Surface/réflexion du miroir inégale

• Raisons : contraintes non absorbées, qualité des matériaux incohérente, polissage incohérent de structures complexes.
• Solutions : Élimination des contraintes par prétraitement, choix de matériaux ayant une bonne stabilité, électropolissage de pièces de formes complexes .

Défaut 4 : Pièce à usiner

• Raisons : Échauffement lors de la coupe, usure des outils, fluides de refroidissement inadéquats.
• Solutions : outils tranchants, liquide de refroidissement suffisant et paramètres de coupe correctement définis .

Figure 2 Les bavures sont en réalité des matériaux déformés qui restent sur les bords de la pièce sous forme de fines pellicules très coupantes qu'il faut éliminer.

Comment choisir le bon matériau pour le polissage miroir dans le fraisage CNC des métaux ?

Les matériaux sont le « déterminant de la limite supérieure » des effets de polissage miroir dans fraisage CNC en métal . Différents aciers inoxydables ont des compositions, des duretés et des résistances à la corrosion différentes, ce qui entraîne des différences significatives en termes de difficulté de polissage et d'effet final. Choisir le bon matériau est une condition préalable à un polissage miroir réussi.

304, 316L, 17-4PH – quel est le roi des finitions miroir ?

Comparaison des performances de trois aciers inoxydables courants dans les applications de polissage miroir :

Type de matériau	Performances de polissage miroir	Résistance à la corrosion	Résistance mécanique	Difficulté de traitement	Scénarios applicables
Acier inoxydable 304	Bien, Ra peut être aussi bas que 0,05 μm	Moyenne , ne résiste pas aux brouillards salins et aux environnements fortement acides	Moyen	Faible	Environnements intérieurs, scénarios non corrosifs, tels que pièces décoratives ordinaires
Acier inoxydable 316L	Excellent, Ra peut atteindre 0,025 μm de manière stable	Excellent , résistant au brouillard salin, aux acides et alcalis forts, bonne biocompatibilité	Au-dessus de la moyenne	Moyen	Scénarios exigeants tels que les implants médicaux, les appareils de beauté, les environnements marins et l'industrie alimentaire
Acier inoxydable 17-4PH	Bien, Ra peut être aussi bas que 0,05 μm	Bon , meilleur que le 304, légèrement inférieur au 316L	Haute, la dureté après traitement thermique peut atteindre HRC40 ou plus	Haut	Pièces structurelles nécessitant une résistance élevée , telles que des pièces mécaniques de précision

Grâce à une prise en compte globale des performances, l'acier inoxydable 316L offre le meilleur service dans le processus de polissage miroir et convient aux applications ayant des exigences élevées en matière de résistance à la corrosion et de stabilité de surface.

Quels sont les effets d’une mauvaise sélection de matériaux ?

Une mauvaise sélection de matériaux est l’une des causes d’échec les plus courantes en matière de polissage miroir, et les effets sont pour la plupart irréversibles :

• L'acier inoxydable 304 est utilisé dans les environnements de brouillard salin ou paramètres médicaux . Même si un premier polissage permet d'obtenir une finition miroir, celui-ci se piquera et rouillera après une certaine période d'utilisation , perdant son éclat et affectant parfois même la fonctionnalité du produit.
• L'acier inoxydable 17-4PH a une dureté élevée et a tendance à se « déchirer » en surface lors du polissage s'il n'est pas traité thermiquement de manière appropriée, ce qui ne peut pas produire une finition miroir cohérente.
• Si un acier inoxydable de qualité inférieure avec une teneur en impuretés plus élevée est sélectionné, le résultat sera des taches noires sur le sol et de nombreuses piqûres, quelle que soit la quantité de polissage effectuée pour obtenir l'effet souhaité.
• L'acier inoxydable 304 est susceptible de rouiller et de ternir lorsqu'il est exposé au brouillard salin/à des conditions médicales.
• Traitement thermique inapproprié des matériaux en acier inoxydable 17-4PH sujets aux déchirures lors du polissage.

Des dessins à Ra 0,05 μm : comment JS Precision peut aider les appareils de beauté haut de gamme à réaliser une production de masse de coques de miroirs en acier inoxydable

L’intégration de formes complexes avec des effets ultra-miroir est l’un des plus grands défis de la fabrication haut de gamme. JS Precision a identifié une opportunité dans ce domaine et a mis en œuvre avec succès la production en série de coques au fini miroir pour une entreprise internationale d'appareils de beauté.

Défi

Pour cette marque, la production de coques en acier inoxydable 316L aux surfaces courbes complexes était nécessaire.

Les exigences étaient : une réflectivité extrême similaire à un miroir avec Ra 0,05 μm, pas de rayures, pas d'effet peau d'orange, une production mensuelle de 50 000 unités et un taux de rendement d'au moins 99 % .

Solutions de précision JS

• Optimisation de la conception coopérative : collaboration étroite avec le client concernant les suggestions d'amélioration pour des coins internes plus nets avec un rayon de 0,5 mm , optimisant l'angle de démoulage, l'accessibilité au polissage et les contraintes pendant le traitement.
• Chaîne de processus innovante : utiliser une chaîne de processus intégrée de " fraisage de précision à grande vitesse sur cinq axes (Ra 0,3 μm) → meulage vibratoire pour soulager les contraintes → polissage à la pâte de diamant → polissage électrolytique" pour des résultats de polissage uniformes.
• Assurance qualité de la production de masse : produire des outillages spécifiques et automatiser la production, tout en utilisant un interféromètre à lumière blanche pour mesurer en temps réel la valeur Ra, qui doit être de 0,05 ± 0,01 μm , et le contrôle des lots.

Résultats

Le projet a réussi à terminer le processus de scellage des échantillons du premier coup, avec un taux de réussite de la production en série de plus de 99,5 % et un taux de livraison de 50 000 unités par mois . Avec son emballage au fini miroir, il est désormais devenu une marque distinctive de l'entreprise et a contribué à faire de JS Precision un leader dans la production de pièces sur mesure en acier inoxydable.

Vous souhaitez également réaliser une production en série ultra-miroir de pièces complexes ? Contactez JS Precision, partagez les défis de votre projet et nous vous fournirons un accompagnement complet, depuis l'optimisation de la conception jusqu'à la mise en œuvre de la production de masse, permettant ainsi à vos produits de se démarquer sur le marché.

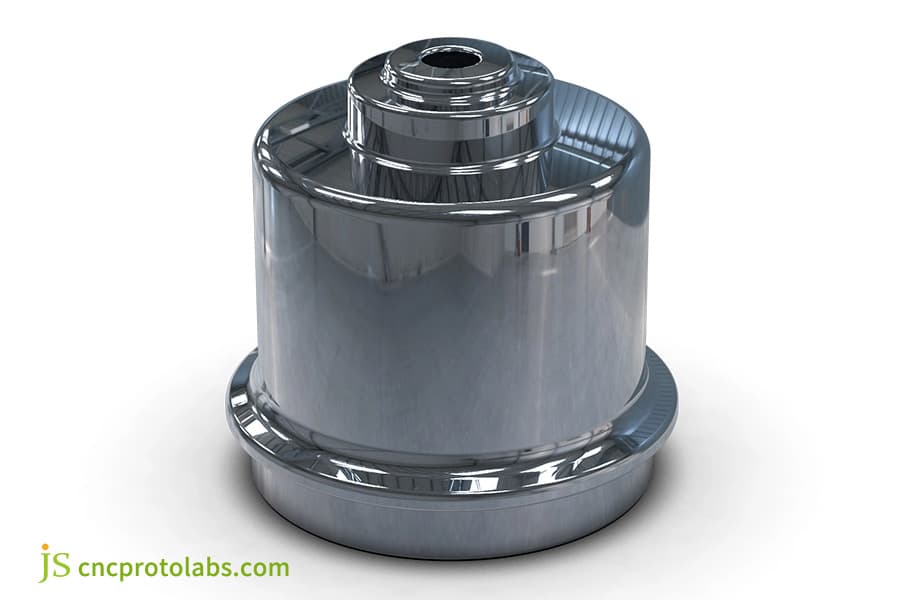

Figure 3 Coque de miroir en acier inoxydable pour appareil de beauté

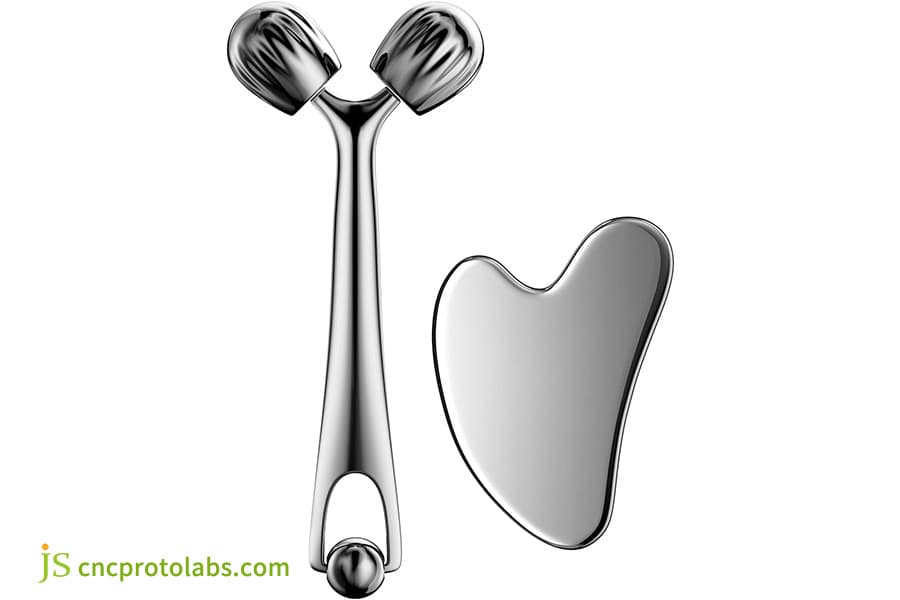

Comment rechercher en ligne des fabricants de pièces en acier inoxydable personnalisées véritablement professionnels ?

La projection de Pièces de fraisage CNC en ligne les fournisseurs devraient se concentrer sur des indicateurs de base plutôt que de simplement comparer les prix afin d'identifier un fabricant professionnel de pièces en acier inoxydable personnalisées.

Quels indicateurs clés faut-il examiner lors d'une demande de renseignements en ligne ?

1. Capacités de l'équipement : machines-outils à 5 axes, machines de polissage de précision et équipement de test.

2. Connaissance des matériaux : Connaissances liées à la sélection, au traitement et aux caractéristiques des matériaux.

3. Certifications de qualité : ISO 9001 et spécifiques à l'industrie (par exemple, OIN 13485 ).

4. Études de cas et rapports : exemples d'études de cas de polissage de miroir dans le même secteur ainsi que des rapports de tests.

5. Support technique : les capacités d'optimisation DFM et d'évaluation des processus.

Pourquoi l’expérience et les études de cas sont-elles plus importantes que les promesses de prix bas ?

Le polissage miroir repose sur des techniques de traitement, et des prix bas peuvent facilement conduire à une qualité inférieure aux normes et à des retards de livraison.

Les fabricants de pièces en acier inoxydable personnalisées disposant de riches cas industriels haut de gamme peuvent prédire et résoudre les difficultés de traitement, économiser du temps et des risques liés à la qualité, et avoir une valeur dépassant de loin les faibles différences de prix .

Besoin de sélectionner rapidement des fournisseurs ? Contactez JS Precision avec la note « Liste de contrôle d'évaluation » pour recevoir gratuitement une « Liste de contrôle d'évaluation en ligne des pièces de fraisage CNC » contenant 10 indicateurs de base, permettant une identification efficace des partenaires de haute qualité.

FAQ

Q1 : Quelle est la rugosité de surface (Ra) la plus élevée pouvant être obtenue avec le polissage miroir ?

Pour les composants en acier inoxydable, une valeur maximale de Ra=0,025 μm peut être obtenue par polissage mécanique, créant une réflexion miroir, tandis qu'une valeur moyenne de Ra=0,1 μm peut être obtenue par polissage électrolytique, où les composants seront plus adaptés aux géométries complexes.

Q2 : Le fraisage CNC 5 axes est-il nécessaire pour les pièces à finition miroir ?

Dans le cas de composants plans simples, un usinage CNC précis à 3 axes peut être suffisant, dans d'autres cas avec des surfaces courbes complexes, des cavités profondes ou des composants à multiples facettes avec une finition miroir, l'usinage CNC à 5 axes peut réduire considérablement les erreurs dans le processus de fabrication.

Q3 : Lors de la fourniture de dessins, outre les dimensions, quelles exigences de surface doivent être spécifiées ?

La valeur de rugosité de surface Ra (par exemple, « surface du miroir Ra 0,1 μm »), les exigences de brillance, la surface critique et les conditions de fonctionnement dans lesquelles la pièce pourrait être soumise (par exemple, si elle entre en contact avec des produits corrosifs) doivent également être spécifiées. Ces facteurs peuvent influencer directement les choix et les coûts de transformation .

Q4 : Quelle est la quantité minimale de commande (MOQ) typique pour les pièces personnalisées à finition miroir en petits lots ?

Des entreprises telles que JS Precision, fabricant professionnel de pièces en acier inoxydable sur mesure, proposent une production d'essai avec une quantité de production de 1 à 10 pièces pour les clients en phase de développement de produits, qui peuvent ensuite passer à la production de masse en fonction des besoins.

Q5 : Comment le temps de traitement est-il estimé ? Quels sont les facteurs qui prennent le plus de temps ?

Le temps de traitement est calculé grâce à l'utilisation d'un logiciel de simulation CAM et par le processus lui-même. Principalement dépendantes de la complexité des pièces, de l'état de surface et de la taille du lot, les pièces les plus chronophages comprennent la finition des cavités profondes, le nettoyage des coins et le polissage miroir, qui représentent collectivement plus de 70 % du temps total consacré à l'usinage des pièces.

Q6 : Comment garantir une finition miroir cohérente pour chaque pièce pendant la production de masse ?

Des facteurs de polissage standardisés, des marques et modèles spécifiques d'outils et de matériaux, des conditions environnementales contrôlées en atelier (température et environnement sans poussière) et un contrôle statistique des processus (SPC) sont nécessaires. Un contrôle par échantillonnage des produits par lots est également effectué pour garantir la cohérence.

Q7 : Outre l’acier inoxydable, pour quels autres métaux pouvez-vous fournir un polissage miroir ?

Outre l'acier inoxydable, les alliages d'aluminium, les alliages de titane, l'acier à outils et d'autres métaux, il existe d'autres matériaux qui peuvent être polis miroir. Les paramètres de polissage diffèrent d’un matériau à l’autre. JS Precision sait comment polir les métaux, car ils possèdent une vaste expérience dans la réalisation de tels processus.

Q8 : Combien de temps faut-il généralement entre la demande de renseignements et la réception d'un échantillon ?

Pour les pièces à finition miroir de complexité normale, JS Precision sera en mesure d'expédier le premier échantillon dans 2-3 semaines après recevoir les dessins finaux et la confirmation de la livraison du matériel. Un rapport sur l'inspection complète de la taille et un rapport sur l'inspection de la rugosité de la surface sont également fournis.

Résumé

Des ébauches aux chefs-d'œuvre à finition miroir, le processus de fraisage CNC des composants est le meilleur mélange possible de précision, de savoir-faire et de science des matériaux.

JS Precision, avec 15 ans de culture et d'accumulation en profondeur, a perfectionné à la perfection les techniques de fraisage CNC et de polissage miroir de haute précision. Avec une comptabilité transparente des coûts de fraisage CNC, des recommandations scientifiques de sélection de matériaux et un contrôle qualité strict, nous créons des pièces personnalisées de haute qualité pour les clients du monde entier.

Rencontrez-vous des problèmes avec la précision, les prix et les fournisseurs de composants à finition miroir ? JS Precision se tient à votre disposition pour être la réponse qui compte sur vous.

Veuillez vous rendre sur notre site Web, envoyez-nous vos fichiers CAO , et obtenez un devis instantané grâce à notre analyse de processus. C’est ainsi que nous pouvons atteindre notre objectif de créer une réalité précise à partir de vos conceptions.
