تعد خدمات إدراج القوالب بمثابة دعم رئيسي لتصنيع المكونات الأساسية في معدات أشباه الموصلات.
من خلال التحكم الدقيق في العملية، يمكن لقولبة إدخال أشباه الموصلات معالجة فشل الختم عند مستويات الميكرون ومشاكل التلوث الأيوني بكفاءة، وبالتالي إيقاف هدر دفعات كاملة من الرقاقات التي تبلغ قيمتها ملايين الدولارات.
ال إدراج تكنولوجيا صب تجمع تقنية JS Precision بين قوة المعدن وثبات المواد البلاستيكية الخاصة، مما يضمن تحقيق المكونات لدرجة فراغ تبلغ 10 ملي بار/لتر. s، وتقليل معدلات عيوب الرقاقة، وإعادة تحديد معايير الموثوقية لمكونات أشباه الموصلات.
عندما يتم دفع معدات أشباه الموصلات إلى مستويات فراغ أعلى وبيئات أكثر تآكلًا، لن يكون التجميع الميكانيكي التقليدي قادرًا على تلبية الاحتياجات، وأصبح صب الإدراج هو العملية الرئيسية لحل الاختناقات.
ملخص الإجابة الأساسية
|
البعد الأساسي
|
الحلول التقنية الرئيسية
|
قيمة الأعمال
|
البيانات الأساسية
|
|
التحكم في التلوث
|
إنتاج غرف الأبحاث فئة 100 + تنظيف بالموجات فوق الصوتية للمياه منزوعة الأيونات بحجم 18MΩ·cm
|
تقليل معدل عيوب الرقاقة.
|
يتم تقليل معدل عيوب الرقاقة بأكثر من 30%.
|
|
ختم المواد
|
عملية الربط الكيميائي للنظرة الخاطفة/PFA والمعادن
|
ضمان ارتفاع مستوى الفراغ.
|
الوصول بشكل ثابت إلى مستوى فراغ يبلغ 10⁻⁹ ملي بار/لتر
|
|
معيار الدقة
|
مناور تلقائي تحديد المواقع + ± 0.01 مم التحكم في التسامح
|
تمديد متوسط الوقت بين حالات الفشل.
|
يمتد MTBF إلى أكثر من 8000 ساعة.
|
|
مطابقة التمدد الحراري
|
30% بوليمر مملوء بألياف الكربون + 150 درجة مئوية يتم تسخينها مسبقًا
|
تجنب تشويه الواجهة.
|
يتم تقليل معدل تصفيح الواجهة إلى أقل من 0.1%.
|
|
كفاءة الإنتاج
|
قولبة متكاملة + قولبة أوتوماتيكية
|
تقصير مهلة سلسلة التوريد.
|
يتم تقصير المهلة الزمنية بنسبة 30%، ويتم تقصير دورة التجميع بنسبة 40%.
|
الوجبات السريعة الرئيسية
- ضمان إحكام الهواء: قم بتغليف الملحق بالكامل لإزالة احتمالية تسرب الفراغ مما يشير إلى القضاء تمامًا على نقطة تسرب الفراغ الناتجة عن فجوة المفصل الميكانيكية.
- أولوية التصميم: سيكون النظر بعناية في سمك الجدار والاستخدام السليم للأضلاع وفقًا للمبادئ التوجيهية المحددة من العوامل الرئيسية في تجنب التشقق بعد القولبة.
- مطابقة المواد: إن استخدام مواد بوليمرية متقدمة تكون معاملات التمدد الحراري فيها قريبة جدًا من معاملات المعادن يساعد في منع التشقق بين السطوح.
- وقفة واحدة للتسليم: لا تقوم JS Precision بالمعالجة فحسب، بل أيضًا بالقولبة بالحقن مما يؤدي إلى تقليل المهلة الزمنية لسلسلة التوريد بنسبة 30%.
لماذا تختار خدمات صب الإدخال من JS Precision؟ حلول التصنيع الدقيق لأشباه الموصلات
يعد إدراج القالب عملية تصنيع أساسية لمكونات معدات أشباه الموصلات الخاصة بك. يعد اختيار مزود خدمات صب الإدراج الموثوق به أمرًا في غاية الأهمية لتقليل مخاطر الإنتاج مع توسيع الطاقة الإنتاجية أيضًا.
باعتبارك شركة لأشباه الموصلات، فأنت تريد موفرًا يمكنه فهم متطلباتك حقًا ويمنحك قيمة في نفس الوقت. JS Precision هو مثال جيد.
من خلال شراء خدماتنا من الدرجة الأولى، والتي تلبي بدقة ISO 14644-1 معيار غرف الأبحاث لأشباه الموصلات يمكنك الحصول على حلول المكونات التي تتوافق مع المستوى العالمي.
سيمنحك اختيار JS Precision بيئة إنتاج من الفئة 100 في غرف الأبحاث بالإضافة إلى تقنية التنظيف بالموجات فوق الصوتية بالماء منزوع الأيونات 18MΩ·cm . وبالتالي، تنخفض معدلات عيوب الرقاقة بشكل مباشر بأكثر من 30%، مما سيسمح لك بتجنب الخسائر الناجمة عن خردة الرقاقة.
ستساعدك تقنية تحديد المواقع الآلية الآلية وتقنية التحكم في التسامح بمقدار 0.01 مم على زيادة متوسط الوقت بين حالات الفشل (MTBF) إلى أكثر من 8000 ساعة، وبالتالي تقليل خسائر القدرة المرتبطة بوقت التوقف عن العمل وإهدار التكلفة.
واضطر عميل دولي آخر لأشباه الموصلات، كان لديه نفس احتياجات المعدات، إلى مواجهة خسائر خردة الرقاقات بسبب فشل ختم المكونات التي تصل إلى أكثر من 500000 دولار سنويًا.
يمكنك الرجوع إلى نتائجهم بعد اتخاذ قرار باستخدام خدمات صب الإدراج لدينا نتيجة لذلك، ليس فقط أنهم حافظوا على معدل التسرب ثابتًا عند 10⁻⁹ ملي بار/لتر، ولكنهم تمكنوا أيضًا من رفع معدل إنتاجية المكونات من 65% إلى 99.2%، وبالتالي توفير أكثر من 400,000 دولار سنويًا.
علاوة على ذلك، يمكنك الاستفادة من الخبرة الهندسية المتأصلة لفريقنا في سوق دبي المالي للحصول على مشورة الخبراء المهنية في مجال التحسين من خطوة التصميم، والتي يمكن أن تساعد في تقليل المهل الزمنية لسلسلة التوريد بنسبة 30%، وتحسين وقت إطلاق منتجك، واغتنام فرص السوق بسهولة.
تضع JS Precision احتياجاتك في المقام الأول، وتجمعها تصميم القالب واختيار المواد وخدمات التصنيع طوال العملية.
وبالتالي، لن تكون هناك حاجة للعثور على موردين متعددين، مما يؤدي بدوره إلى تقليل تكاليف الاتصال، ومخاطر سلسلة التوريد، كما يجعل إنتاج المكونات أكثر كفاءة وخالية من القلق.
إذا كنت تواجه صعوبة في ختم المكونات، أو التحكم الدقيق، أو مشكلات أخرى، فاتصل بخبرائنا الهندسيين على الفور للحصول على استشارة فنية مخصصة لقوالب إدراج أشباه الموصلات.
لماذا يعد القالب الدقيق لمعدات أشباه الموصلات أمرًا ضروريًا؟
تتطلب ظروف التشغيل القاسية للغاية لآلات أشباه الموصلات أن تكون المكونات محكمة الإغلاق ونظيفة للغاية. كإجراء مركزي، فإن قالب الإدخال يعالج بشكل فعال عيوب طرق التجميع التقليدية.
إدراج صب أشباه الموصلات يتضمن صب المواد البلاستيكية عالية الأداء مباشرة على دعامات معدنية، وبالتالي إزالة الحاجة إلى أدوات التثبيت والأختام.
وهذا لا يضمن فقط أداء عزل مادي ممتاز في البيئات القاسية، ولكنه أيضًا العامل الرئيسي لتعزيز تكامل المكونات وإحكام الغلق.
تحسين القوة الهيكلية في ظروف الفراغ العالية جدًا
تعتبر الأختام الميكانيكية التقليدية مصدرًا لتلوث الرقائق في بيئات 10⁻⁷ Torr بسبب تسرب الغاز ذو الفجوة الدقيقة. تُصنع القوالب المُدخلة حاجزًا ماديًا متواصلًا يجعل تغلغل الغاز أمرًا مستحيلًا.
وببساطة، يتم لف بدلة واقية سلسة حول المكون، مما يجعل التسرب مستحيلًا تمامًا.
تكامل الفوائد:
- يتم التخلص من الفجوات الميكانيكية، والتي هي أصل تسرب الغاز وتوليد الجسيمات ، وبالتالي الحفاظ على نظافة الرقاقة.
- يتم الجمع بين القوة الجوهرية للمعادن مع ثبات الأبعاد للمواد البلاستيكية، وهو عامل رئيسي في زيادة عمر المكونات وتقليل تكاليف الاستبدال.
التخلص من مخاطر التجميع الثانوية ومصادر الجسيمات
يؤدي التمدد الحراري والانكماش إلى اهتزاز أدوات التثبيت الميكانيكية وتوليد حطام صغير، مما قد يجعل الرقاقة غير قابلة للاستخدام بشكل مباشر.
يأخذ قالب الإدخال بشكل أساسي من 5 إلى 10 أجزاء ويحولها إلى مكون واحد متكامل، مما يعني التخلص من الحطام من مصدره ذاته، وتقليل خطوات التجميع بشكل كبير. يمكنه تقصير دورات التجميع بأكثر من 40%، وتقليل تكاليف قائمة المواد بنسبة 20%-30%، وتقليل الأخطاء البشرية.

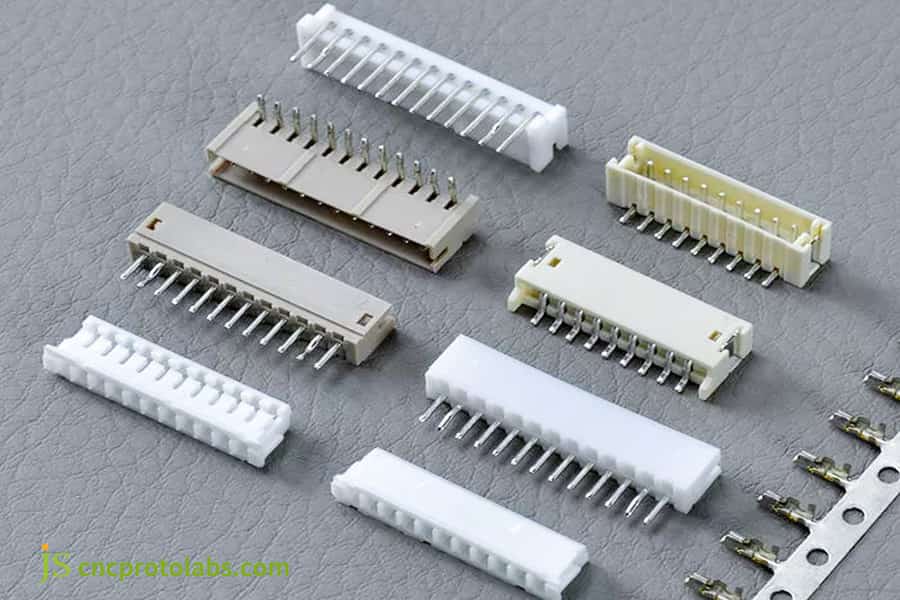

الشكل 1: عرض لمختلف موصلات الدبوس الدقيقة باللونين الأبيض والبيج مع إدخالات معدنية، تعرض نتائج قولبة الإدخال لتطبيقات أشباه الموصلات.
ما هي القواعد الحاسمة في دليل تصميم صب إدراج أشباه الموصلات؟
التصميم المناسب هو الخطوة الأولى نحو ضمان نجاح قالب الإدخال.
التركيز الرئيسي ل إدراج دليل تصميم القالب هو التحكم في سمك الجدار البلاستيكي، وإنشاء هياكل ميكانيكية متشابكة، وتخصيص مواضع دعم الإدخال لإعطاء المكون القدرة على الحفاظ على شكله وقوته عند تعرضه لضغط مرتفع.
ببساطة، هذا يشبه بناء منزل - يجب أن يكون لديك أساس جيد وإطار قوي. من خلال اتباع القواعد الأساسية، يمكنك منع حدوث مشكلات مثل التشقق والارتخاء لاحقًا، وبالتالي ضمان وظيفة مستقرة للمكونات بمرور الوقت.
اتساق سمك الجدار وتحسين موقع البوابة
تتطلب مكونات أشباه الموصلات أن يظل سمك الجدار ثابتًا عند 1.5-3.0 مم، وإذا لم يكن الأمر كذلك، فسوف تتركز مناطق إجهاد الشد وتؤدي إلى التشقق، تمامًا كما يمكن أن يؤدي الجدار غير السميك بشكل موحد إلى التشقق. سمك الجدار الموحد يؤدي إلى توزيع موحد للضغط.
نحن نستخدم محاكاة Mouldflow لتحديد موضع خطوط اللحام للتأكد من أنها لا تحدد مواقع الضغط العالي الحرج ومناطق الختم ذات الفراغ العالي التي يمكن أن تكون سببًا في فشل الختم.
ميزات التشابك الميكانيكية للربط البلاستيكي المعدني
يتم تحسين قوة الروابط البلاستيكية المعدنية عن طريق التشابك الهندسي. نقوم بتنفيذ إدخالات معدنية بفتحات سفلية (0.2 مم)، أو تخريش (درجة 0.5-1.0 مم)، أو من خلال فتحات (1.0 مم).
بالنسبة لدبابيس الاستشعار الصغيرة، قمنا بتصميم هيكل تثبيت متماثل غير دائري لمنع ارتخاء الأسلاك لاحقًا، مما يضمن استقرار المكونات.

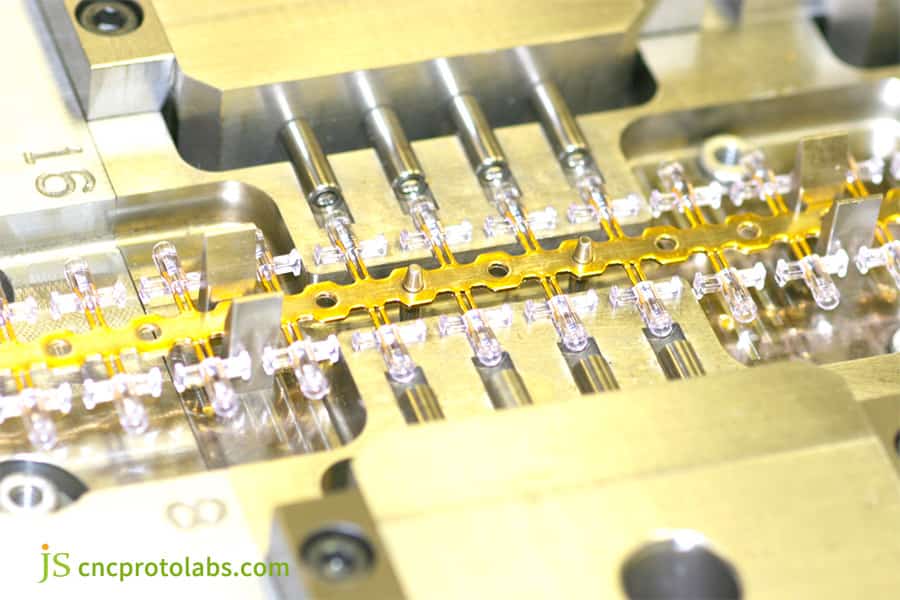

الشكل 2: عرض تفصيلي للإدخالات المعدنية الموضوعة بدقة داخل قاعدة قالب ذهبية اللون، مع تسليط الضوء على الأدوات اللازمة لتصنيع مكونات أشباه الموصلات.
ما هي حلول صب القوالب المعدنية التي تحل عدم تطابق التمدد الحراري؟
تعد الاختلافات في معامل التمدد الحراري (CTE) إحدى المشكلات الرئيسية في صب إدراج المعدن مما قد يتسبب في فصل المكونات وفشل الختم. يعد استخدام التسخين المسبق للمدخل وبوليمرات ألياف الحشو والمناطق العازلة من أكثر الطرق فعالية.
استراتيجيات مطابقة معامل التمدد الحراري (CTE).
تؤثر الاختلافات في CTE بين المواد المختلفة على استقرار المكونات. بيانات CTE للمواد شائعة الاستخدام هي كما يلي:
|
نوع المادة
|
مواصفات المواد
|
CTE عند 25 درجة مئوية (جزء في المليون / درجة مئوية)
|
CTE عند 100 درجة مئوية (جزء في المليون / درجة مئوية)
|
CTE عند 180 درجة مئوية (جزء في المليون / درجة مئوية)
|
سيناريو التطبيق
|
|
إدراج معدني
|
الفولاذ المقاوم للصدأ 316L
|
16
|
17.2
|
18.5
|
مكونات ختم فراغ عالية
|
|
إدراج معدني
|
سبائك الألومنيوم 6061
|
23.1
|
24.5
|
26.3
|
مكونات خفيفة الوزن
|
|
إدراج معدني
|
سبائك كوفار
|
5.9
|
6.1
|
6.3
|
مكونات استشعار عالية الدقة
|
|
مادة بلاستيكية
|
نظرة خاطفة نقية
|
50
|
58
|
65
|
المكونات التقليدية المقاومة للتآكل
|
|
مادة بلاستيكية
|
نظرة خاطفة على ألياف الكربون بنسبة 30%
|
18
|
20
|
22
|
مكونات مطابقة التمدد الحراري
|
|
مادة بلاستيكية
|
PFA
|
70
|
78
|
85
|
مكونات مقاومة للبلازما
|
عمليات التسخين المسبق ودورات التبريد الخاضعة للرقابة
نحن نستخدم وحدة التحكم في درجة الحرارة القابلة للبرمجة من أجل إجراء التبريد المرحلي الذي يؤدي إلى منع تبلور السلسلة الجزيئية غير المتساوية الناتج عن التبريد السريع ويضمن بقاء الوحدة مستقرة الأبعاد.
هل تواجه تحديات عدم تطابق التمدد الحراري؟ اتصل بخبرائنا الهندسيين للحصول على حلول قوالب إدراج مخصصة مجانية وحلول مطابقة CTE لحل مشكلات تصفيح الواجهة.

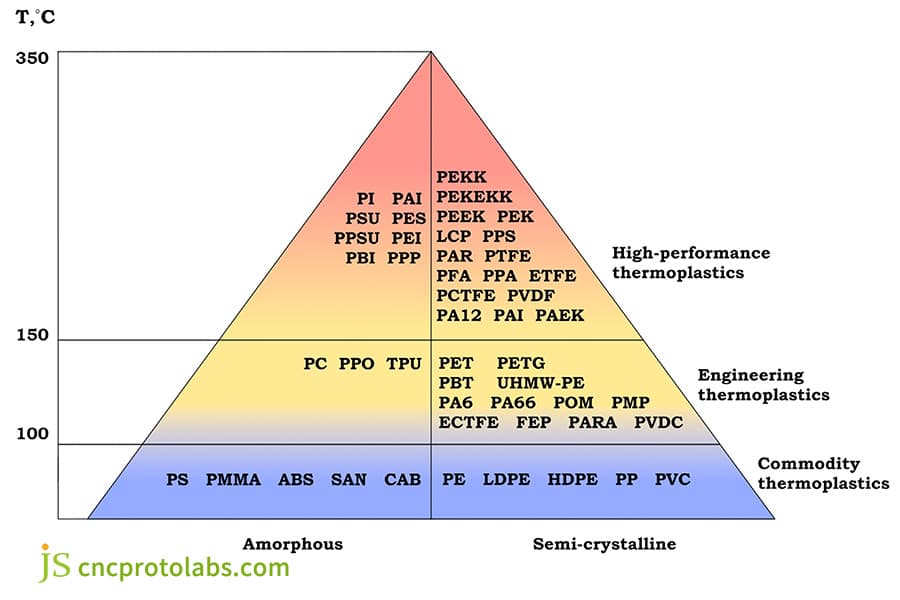

الشكل 3: مخطط هرمي مثلثي يصنف مختلف اللدائن الحرارية، من السلع الأساسية إلى عالية الأداء، بناءً على مقاومتها للحرارة والبلورة.
كيفية اختيار المواد اللازمة لصب إدراج مخصص عالي الأداء؟
ستحدد المواد التي تحددها لقالب الإدخال المخصص أداء الوحدة الخاصة بك ويجب أن تتطابق مع تطبيق المعالجة:
بالنسبة لمقاومة البلازما PFA/PEEK في معدات الحفر، بالنسبة للمواد منخفضة إطلاق الغازات إلى معدات الطباعة الحجرية الضوئية، تحقق دائمًا من التوافق مع معايير موثوقية جهاز أشباه الموصلات IEC 61709 وكذلك متطلبات النقاء وثبات العزل الكهربائي.
بمعنى آخر، تتطلب ظروف تشغيل معدات أشباه الموصلات المختلفة، مثل بيئات العمل المختلفة، ارتداء ملابس مختلفة.
يمكن أن يؤدي اختيار المواد المناسبة إلى جعل المكونات "مقاومة للاهتراء ومتينة" في البيئات المعقدة، مما يؤدي إلى تجنب تعطل المعدات وخردة الرقائق الناتجة عن مواد غير مناسبة.
بوليمرات الأداء للمقاومة الكيميائية للتآكل
PFA وPTFE مستقران جدًا في البيئات الحمضية القوية مثل حمض الهيدروفلوريك ولا يظهران أي تآكل أو تشوه، كما يحافظان على أداء الختم حتى بعد التعرض لفترة طويلة.
يمكن لقالب الإدخال الخبير مزامنة هذه المواد المقاومة للتآكل بدقة ومساعدتك على استخدام ميزاتها إلى أقصى حد.
تعد القوة الهيكلية إحدى مزايا PEEK (معامل يونج 3.8 GPa) مقارنة بـ PPS (2.6 GPa). يجب علينا تقديم المشورة بشأن المواد التي تناسب متطلبات القوة بشكل أفضل.
متطلبات إطلاق الغازات المنخفضة للفراغ العالي جدًا
يجب أن يكون إجمالي فقدان الكتلة المادية (TML) 0.1% في تطبيقات أشباه الموصلات، وإلا فإن المواد المتطايرة الصادرة سوف تلوث الرقاقة، مما يؤدي إلى تخريدها.
كيف تقلل خدمات صب الإدراج الحديثة من تلوث الجسيمات؟
مستوى تلوث الجسيمات المسموح به في مكونات أشباه الموصلات منخفض للغاية. احترافي إدراج خدمات صب تحقيق ذلك من خلال عمليات غرف الأبحاث، وإدارة المواد الخام عالية النقاء، والقولبة الآلية.
يمكن لهذه التدابير التحكم في تلوث الجسيمات إلى مستويات درجة أشباه الموصلات، وبالتالي ضمان عدم تلوث الرقاقة بالمكون.
تنفيذ معايير تصنيع غرف الأبحاث (الفئة 100/1000)
تضمن JS Precision جودة الهواء في منطقة القولبة بالحقن من خلال نظام ترشيح HEPA. معايير التحكم في الجسيمات لغرف الأبحاث المختلفة هي كما يلي:
|
فئة غرف الأبحاث
|
عدد الجزيئات ≥0.5μm لكل قدم مكعب
|
عدد الجسيمات ≥5μm لكل قدم مكعب
|
مراحل العملية المعمول بها
|
فوائد العملاء
|
|
فئة 100
|
≥100
|
≥0
|
إدراج إنتاج صب، تنظيف المكونات.
|
تجنب تلوث الجسيمات وزيادة إنتاجية المكونات إلى أكثر من 99%.
|
|
فئة 1000
|
≥1000
|
≥10
|
تخزين المواد الخام وتغليف المكونات.
|
تقليل مخاطر التلوث الثانوي أثناء التخزين.
|
|
فئة 10000
|
≥10000
|
≥100
|
المعالجة المسبقة للقالب، صيانة المعدات.
|
التحكم في تكاليف الإنتاج مع تلبية متطلبات النظافة.
|
لدينا إجراءات تشغيل صارمة للغاية. يُطلب من الموظفين التغيير إلى بدلات غرف الأبحاث الكاملة. عند الدخول إلى غرفة الأبحاث والخروج منها، يعد المرور عبر غرفة معادلة الضغط لإزالة الغبار أمرًا ضروريًا لمنع التلوث الثانوي.
الرائدة في عمليات إزالة الأيونات وتنظيف القوالب
للتنظيف بالموجات فوق الصوتية لأسطح المكونات لإزالة الغبار الصغير المتبقي، نستخدم ماء منزوع الأيونات بقطر 18 ميكرومتر، مما يضمن أن تتمتع الأسطح بمستوى نظافة يتوافق مع معايير أشباه الموصلات.
بعد ذلك يتم التنظيف، التغليف برقائق الألومنيوم المفرغة من طبقة مزدوجة يتم مباشرة في غرفة الأبحاث بحيث لا يحدث أي امتزاز للجسيمات أثناء النقل.
هل تريد أن تتعلم كيف تتحكم خدمات صب إدخال غرف الأبحاث من الفئة 100 في تلوث الجسيمات؟ عرض قصص نجاحنا للحصول على معلومات فنية مفصلة.

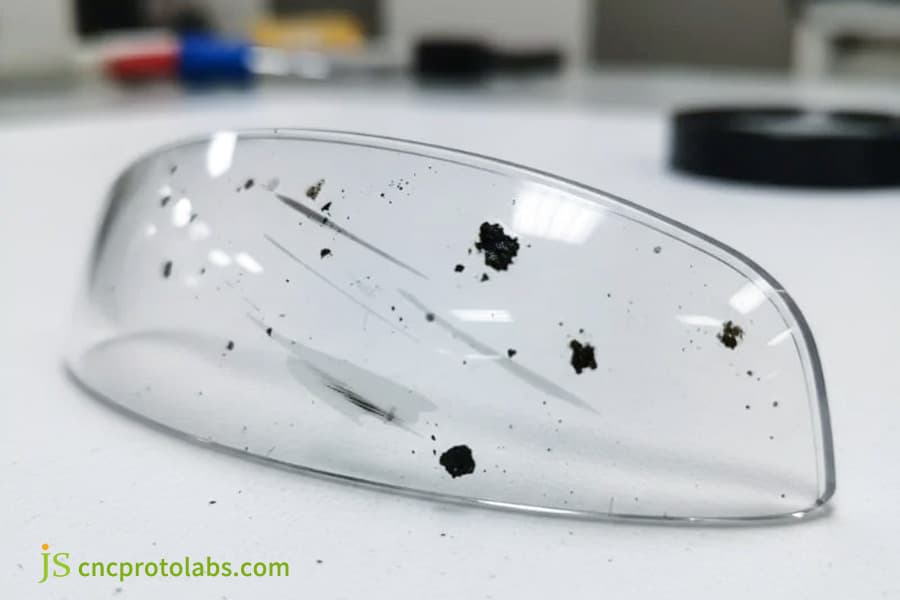

الشكل 4: صورة مقربة لمكون مصبوب شفاف مع تلوث جسيمات سوداء على سطحه، مما يسلط الضوء على أحد المخاوف المتعلقة بمراقبة الجودة.
ما الذي يجعل الشركة المصنعة لقوالب الإدخال المخصصة موثوقة لصناعة الرقائق؟
وبما أن شركات أشباه الموصلات تهدف إلى تحقيق دقة المكونات وتقليل المخاطر في سلاسل التوريد الخاصة بها، فإنها لا تستطيع أن تترك الثقة في منتجاتها. صب إدراج مخصص الشركة المصنعة تصل إلى الصدفة.
من المرجح أن تنجح الشركة القادرة على إنتاج نظام إدارة جودة من فئة أشباه الموصلات، باستخدام معدات اختبار دقيقة، وتتمتع بقدر كبير من الخبرة في DFM (التصميم للتصنيع).
القياس الدقيق والتحكم في التسامح 0.01 مم
نقوم بإجراء اختبار الدقة الكاملة، ومراقبة موضع الإدخال باستخدام نظام قياس الصور CCD في الوقت الفعلي (دقة 0.005 مم). يساعدنا التحليل المقطعي المستمر لجودة ملء الواجهة على ضمان عدم وجود فراغات أو فقاعات هواء.
لدينا نظام كامل لتتبع الجودة. تتوفر سجلات اختبار مفصلة لكل دفعة من المنتجات لتتبع المواد الخام والمعلمات والنتائج، مما يضمن امتثال المنتج.
التكامل الرأسي من تصميم القالب إلى الإنتاج الضخم في JS Precision
كوننا مجهزين بورشة عمل قوالب داخلية، فقد حققنا تكاملًا رأسيًا بدءًا من تصميم القالب وتصنيعه وحتى إنتاج القوالب واختبارها. ومن خلال القيام بذلك، يتم تقليل دورة تعليقات سوق دبي المالي إلى 24 ساعة، مما يسمح لنا بالاستجابة بسرعة لتغييرات التصميم.
ما هي أهم التحديات والحلول في صب إدراج أشباه الموصلات؟
إن عملية صب إدراج أشباه الموصلات هي عملية تتطلب الدقة على مستوى عالٍ جدًا. تشمل المشكلات الرئيسية التي تواجهها إزاحة الإدخال، وانخفاض قوة خط اللحام، وفشل الإحكام.
يمكن أن يساعد الامتثال لمعيار إدارة جودة مكونات أشباه الموصلات ISO 13485 في تقليل المخاطر، ويمكن معالجة هذه المشكلات بشكل شامل باستخدام تقنيات دقيقة.
منع إزاحة الإدخال تحت ضغط الحقن العالي
يمكن أن يؤدي الضغط العالي الناتج عن حقن 800-1500 بار إلى إزاحة الإدخال بسهولة شديدة (الإزاحة التي تزيد عن 0.02 مم هي حالة الفشل). المتطورة إدراج حلول صب يمكن أن يمنع هذه المشكلة تماما. العلاجات الخاصة هي:
- قفل بمساعدة هيدروليكية + دبابيس تحديد موقع دقيقة يمكن أن تضمن أنه حتى الإدخالات ذات نسبة العرض إلى الارتفاع العالية سيكون لها إزاحة أقل من 0.02 مم .
- يسهل التحكم في الضغط متعدد المراحل حقن المنحنى الأمثل، كما أن ملء السرعة المنخفضة في البداية يحمي المسامير الدقيقة.
تعزيز قوة الترابط بين الوجه عن طريق العلاج بالبلازما
يعد الترابط الضعيف للواجهات المعدنية والبلاستيكية سببًا في التصفيح وفشل الختم. الطريقة الأولى لتقوية الرابطة هي:
المعالجة بالبلازما الجوية التي تزيل المواد العضوية وطبقات الأكسيد من سطح المعدن، وتحقق الترابط على المستوى الجزيئي، وتزيد من قوة التقشير بأكثر من 50% .
استخدام عوامل اقتران متخصصة من أجل تعزيز ربط المعادن والبلاستيك خاصة ببعضها البعض وتمنع الأجزاء من التفكك حتى بعد ركوب الدراجات الحرارية على المدى الطويل.
دراسة حالة JS Precision: التعبئة الدقيقة لمكونات مستشعر غرفة التفريغ العالية
تلعب خدمات التشكيل الداخلي دورًا حيويًا في إنتاج أجزاء مستشعر الفراغ العالي. ومن خلال معالجة مشكلات الختم الخاصة بمكونات المستشعر، لم نتمكن من تحسين أداء الختم فحسب، بل ضمننا أيضًا الدقة في الكشف والجودة العالية للرقائق لعملاء أشباه الموصلات.
المشاكل التي واجهتها:
يشتمل مكون المستشعر الذي صنعه العميل على خمسة دبابيس من الفولاذ المقاوم للصدأ مقاس 0.8 مم 316L مدمجة في مبيت PEEK، ويجب أن يكون معدل التسرب 10⁻⁴ ملي بار/لتر · ثانية.
بعد التدوير في درجات حرارة عالية ومنخفضة من 20 درجة مئوية إلى 180 درجة مئوية، تؤدي العمليات التقليدية إلى انفصال الواجهة بسبب الاختلاف الكبير في CTE (بقايا الإستر الكيميائي).
ونتيجة لذلك، يبلغ معدل التسرب 10⁻⁴ ملي بار/لتر/ثانية، ويبلغ إنتاج الإنتاج 65% فقط، والإنتاج الضخم غير ممكن، وكل ذلك يتسبب في خسائر في العفن والمواد الخام، وتأخير إطلاق المنتج في السوق.
حل:
لقد توصلنا إلى خطة بسيطة من ثلاث خطوات لإصلاح المشكلات التي ذكرتها، والتي تجمع أيضًا بين تقنية صب إدراج المعدن لحل مشكلات تصفيح الواجهة وفشل الختم بدقة.
هذا مثال نموذجي لقولبة الإدخال المعدني في تغليف مكونات عالية التفريغ:
1. من أجل تقليل الفرق في درجة الحرارة بين دبابيس الفولاذ المقاوم للصدأ وذوبان PEEK، قم بتقليل الضغط الداخلي الناتج عن الصدمة الحرارية، و منع تكسير الانكماش بعد صب البلاستيك، تم تقديم نظام تدوير التسخين المسبق لتسخين المسامير المصنوعة من الفولاذ المقاوم للصدأ إلى 150 درجة مئوية.
2. استنادًا إلى المبدأ القائل بأن زيادة مساحة السطح يمكن أن تؤدي إلى ترابط أقوى، تم إجراء النقش الدقيق بالليزر النانوي على سطح الدبوس، مما أدى إلى زيادة مساحة السطح بنسبة 40%، وبالتالي تحسين قوة التشابك الميكانيكية بين البلاستيك والمعدن، وتعزيز قوة رابطة الواجهة.
3. تم ضبط ضغط الحقن بدقة على 1200 بار وتم إطالة وقت التثبيت إلى 30 ثانية لضمان أن البلاستيك يملأ فجوات القالب بالكامل، وتم دمج خطوة التلدين بعد 4 ساعات للمساعدة في تحرير الضغط المتبقي وجعل أبعاد المكونات أكثر استقرارًا.
الدروس المستفادة من الفشل:
كانت الدفعة الأولى من المنتجات النهائية صالحة للاستخدام الفوري، ولكن بعد 48 ساعة ظهرت شقوق صغيرة نتيجة لتحرر الضغط وزاد معدل التسرب مرة أخرى.
علمنا هذا أنه يجب أن يكون لدينا جهاز تحكم في درجة حرارة القالب قابل للبرمجة لتبريد القالب تدريجيًا على مراحل حتى يمكن تحرير الضغط المتبقي بالكامل.
لن يتمكن التنظيف المنتظم بالموجات فوق الصوتية من التخلص من الزيت والأوساخ الموجودة في المسام الصغيرة للدبابيس. يعد التنظيف باستخدام بلازما الغلاف الجوي ضروريًا لفصل الزيت والأوساخ، فهو يغير الطاقة السطحية وينزل الترابط إلى المستوى الجزيئي.
النتائج النهائية:
كان المنتج النهائي مؤهلاً لاجتياز 100 اختبار صدمة لدرجات الحرارة العالية والمنخفضة، وكان للكشف عن تسرب كتلة الهيليوم قراءة ثابتة تبلغ 10 ملي بار/لتر.
زيادة الإنتاج من 65% إلى 99.2%، مما فتح الباب أمام الإنتاج الضخم، وتم تقليل الخسارة الشهرية للعميل بمقدار 80.000 دولار، وتم تسريع وقت الوصول إلى السوق.
إذا كنت تواجه أيضًا تحديات مثل إغلاق مكونات المستشعر وفصل الواجهة، فاتصل بخبراء الهندسة لدينا للحصول على حل مخصص لقولبة الإدخال المعدني.
الأسئلة الشائعة
Q1: ما هو مستوى الفراغ الذي يمكن أن يحققه القالب؟
مع إدخال عملية ربط الواجهة المثالية، يمكن لقولبة الإدخال أن تحافظ على اكتشاف تسرب الهيليوم عند مستوى 10⁻⁹ ملي بار/لتر · ثانية، وهو ما يتماشى مع معيار معدات التفريغ العالية لأشباه الموصلات ويزيل أيضًا تسرب الغاز الذي يؤدي إلى تلوث الرقاقة.
س2: ما هي المواد المستخدمة عادةً في الإدخالات المعدنية؟
تستخدم قوالب إدخال أشباه الموصلات عادة مواد معدنية مثل الفولاذ المقاوم للصدأ 316L، وسبائك الألومنيوم 6061، وسبائك Kovar. سوف نقترح المادة الأكثر ملاءمة بعد دراسة متأنية لاستخدام المكون وبيئة العمل.
س 3: كيفية منع إزاحة الإدخال أثناء قولبة الحقن؟
يتم تقليل إزاحة الإدخال إلى مستوى 0.01 مم من خلال دبابيس تحديد المواقع الدقيقة وفحص الرؤية الآلي . علاوة على ذلك، من خلال تصنيع دورة الحقن بناءً على هذه البيانات لتجنب انحراف الضغط العالي، يتم ضمان دقة الأبعاد.
س4: ما هي أقصى مقاومة لدرجة الحرارة للمكون؟
من خلال استخدام مواد بلاستيكية خاصة مثل PEEK، يمكن للمكون أن يعمل بسهولة عند درجة حرارة 250 درجة مئوية لفترة طويلة ويمكنه تحمل فترة قصيرة من درجة الحرارة تصل إلى 300 درجة مئوية. وهذا يلبي مواصفات درجة الحرارة لمعدات أشباه الموصلات.
س 5: كيف يمكن تعزيز قوة الترابط بين المعدن والبلاستيك؟
سيتم تحسين قوة الترابط بشكل كبير إذا تم الجمع بين النقش الدقيق بالليزر وتنظيف البلازما والتصميم المتشابك الميكانيكي. كما أنها تتجنب بفعالية فصل الواجهة.
س6: ما هو الحد الأدنى لحجم الإدخال المدعوم؟
JS Precision قادرة على معالجة إدخالات الرصاص الدقيقة التي يبلغ قطرها 0.5 مم، والتي يمكنها تحديد موضع المكونات الدقيقة لأشباه الموصلات بدقة وتشكيلها بثبات.
س 7: هل يمكنك تقديم دعم تصميم سوق دبي المالي؟
يمكننا أن نقدم لك العديد من استشارات دليل تصميم قوالب الإدخال ومحاكاة تدفق القالب لتحسين تصميماتك وتجنب العيوب وخفض التكلفة وتحسين الكفاءة.
س 8: ما هي دورة النماذج الأولية النموذجية قبل الإنتاج الضخم؟
عادةً ما يستغرق تطوير القالب الدقيق والعينة الأولى لمنتجات صب إدراج أشباه الموصلات من 4 إلى 6 أسابيع. سنبذل قصارى جهدنا لتقصير الوقت اللازم للتسويق لعملائنا من خلال تسريع العملية.
ملخص
ترتبط الدقة والموثوقية في معدات أشباه الموصلات ارتباطًا وثيقًا بتكنولوجيا صب إدراج أشباه الموصلات المتخصصة. ترتبط كل دقة على مستوى الميكرون وكل استقرار للختم ارتباطًا مباشرًا بجودة الرقاقة وتكاليف المؤسسة.
تشبه حلول صب القوالب الناضجة من JS Precision عصا سحرية لمعالجة المشكلات الأساسية مثل مطابقة التمدد الحراري الدقيق لختم المكونات، وما إلى ذلك، مما يساعد في تقليل التكلفة وتحسين الإنتاجية وقصر وقت التسليم.
إن خدمة القولبة المستقرة والفعالة هي ما تحصل عليه عندما تختارنا، مما يجعل المكون الأساسي الخاص بك ميزة تنافسية لمعداتك. لتحسين المكونات وتحسين العملية، تواصل مع خبرائنا الهندسيين الآن للحصول على أفضل الحلول وعروض الأسعار.
