كيف تعمل الهندسة المخصصة في خدمة إدراج القوالب في سوق دبي المالي على خفض تكلفة الأجزاء المعقدة

<ديف> <الجسم> <تر> <تر> <تر> <تر> <تر>

النصائح الرئيسية:

• التدخل المبكر لسوق دبي المالي: إجراء تقييم سوق دبي المالي قبل فتح القالب لـ يمكن أن يمنع صب حقن الإدخال المعقد ما يصل إلى 80% من تكلفة التغييرات على التصميم الذي يتم إجراؤه لاحقًا.
• التسامح وتأمين الإنتاجية: تعد القدرة على التحكم في تسامح الإدخال المعدني الدقيق (0.005 مم) وتشغيل المحاكاة بمساعدة الغاز من العناصر الرئيسية لتحسين الإنتاجية وخفض تكلفة الوحدة.
• التشغيل الآلي يقلل من وقت العمل: يؤدي إدخال الآلات الآلية التي تعمل على أتمتة عملية التضمين والحصول على النتائج من خلال فحص CMM في الوقت الفعلي إلى تقليل كبير في وقت العمل اليدوي وكذلك إزالة تكلفة العملية الثانوية تمامًا.

لماذا تثق في خبرة JS Precision في إدراج خدمات سوق دبي المالي لتصنيع الأجزاء المعقدة؟

نحن نبني معرفتنا على عقدين من العمل في هذا المجال، ومعايير التصنيع العالمية المتطورة. تتسبب عمليات المراقبة في مرحلة التصميم لاختلافات التمدد الحراري بين المواد وخصائص الضغط الديناميكي للقالب في 80% من حالات فشل الإنتاج الضخم.

يتمتع كل عضو في فريقنا الهندسي بأكثر من 20 عامًا من الخبرة في التصنيع الدقيق وقولبة الحقن، مما يتيح لنا معالجة مشكلات التحكم في تحمل المعدن وقولبة السوائل البلاستيكية في وقت واحد. من خلال نظام الجودة ISO 9001:2015، قمنا بتطوير عملية شاملة لتتبع المشروع ومراقبة الجودة.

خلال السنوات الثلاث الماضية، قمنا بتحسين سوق دبي المالي لقوالب الحقن المعقدة لأكثر من 200 عميل حول العالم، مما ساعد على توفير 5 ملايين دولار من تكاليف إعادة صياغة القالب وزيادة إنتاج الإنتاج الضخم إلى أكثر من 99.9% طوال الوقت. لقد تم إثبات جميع الحلول من خلال اختبار الإنتاج الضخم في ورشنا.

<اقتباس>

هل ترغب في الاستفادة من خبرة فريقنا المحترف للتخفيف من مخاطر الإنتاج الضخم وتحسين إنتاجية المنتج؟ اتصل بكبار مهندسي قوالب الحقن لدينا لتلقي تقرير تقييم الامتثال لمعايير الصناعة مجانًا وخطة أولية لتحسين المشروع.

كيفية تأمين التكاليف المحتملة في مرحلة التصميم المبكر من خلال خدمة صب الإدراج الدقيق؟

يعد إجراء تقييم مبكر لسوق دبي المالي في خدمة التشكيل الدقيق فرصة مثالية لتقليل التكاليف المرتفعة للغاية للأجزاء المعقدة. تؤكد الأبحاث أنه إذا تمت مطابقة معامل التمدد الحراري للإدخالات وتم تحسين موقع بوابة القالب في المراحل المبكرة من الهندسة، فقد يظل 20% فقط من تكاليف التعديل أثناء مرحلة التشغيل عبر الإنترنت ضرورية مما يؤدي إلى تخفيض أكثر من 15% في التكلفة لكل وحدة بشكل عام.

تحسين مطابقة معامل التمدد الحراري للمواد

أحد العوامل الرئيسية التي تسبب تجاوزات تكاليف المشروع هو تجاهل الاختلافات في الخصائص الفيزيائية الحرارية بين المدخلات المعدنية والمصفوفة البلاستيكية. سيؤدي الاختلاف في معاملات التمدد الحراري إلى توليد إجهاد داخلي والذي سيؤدي أيضًا إلى مشاكل تشقق الأجزاء وعدم اتساق الأبعاد في الإنتاج الضخم.

• أعط الأولوية في اختياراتك للمواد لتلك التي لها معاملات تمدد حراري متساوية تقريبًا مثل الفولاذ المقاوم للصدأ SUS316L وPPS + 40% بلاستيك GF.
• قم بدمج الأخاديد الحلقية لتخفيف الضغط في الواجهة البلاستيكية لتوزيع الضغوط الناتجة عن انكماش التبريد بشكل فعال.
• تحكم في تدرج درجة حرارة القالب لتحقيق تبريد وانكماش المعدن والبلاستيك في وقت واحد لتجنب الضغوط الداخلية.

إن اتباع هذا المبدأ هو عامل نجاح فعالية التكلفة في خدمة صب القوالب الدقيقة.

تحليل تدفق القالب وتحسين موقع البوابة

تستفيد JS Precision من شريحة e-SIM الخاصة ببرنامج محاكاة قوالب الحقن لإنشاء عمليات تعبئة قوالب افتراضية، بما في ذلك الحقن والضغط، والتنبؤ بصفحة المنتج النهائية قبل فتح القالب، مما يسمح بالتخلص من عيوب القوالب المحتملة أثناء مرحلة التصميم.

• حاول تعديل عدد بوابات الحقن وموضعها بحيث لا تظهر خطوط لحام حادة حول المدخل المعدني عند مقدمة الصهر.
• قم بتغيير منحنى ضغط الإمساك للتأكد من عدم حدوث تشققات صغيرة في الجذر المُدخل.
• تحقق من توازن التدفق متعدد التجاويف للتأكد من أن ضغط الملء ووقته متماثلان لكل تجويف.

تعد خدمة DFM لقولبة الإدخال التي تجري تحليلًا موثوقًا للتدفق التقنية الأساسية للتعرف بشكل استباقي على مخاطر الإنتاج الضخم. يؤدي تحديد أفضل مزيج من المواد وضبط التدفق إلى منع العيوب الهيكلية المختلفة تمامًا وخسارة التكلفة اللاحقة أثناء الإنتاج الضخم.

<اقتباس>

يتم تقديم التدخل الهندسي الاحترافي فورًا بعد الانتهاء من رسومات التصميم الخاصة بك. أرسل لنا مواصفات مشروعك، وسنقدم لك تقييمًا أوليًا مجانيًا لجدوى التصنيع.

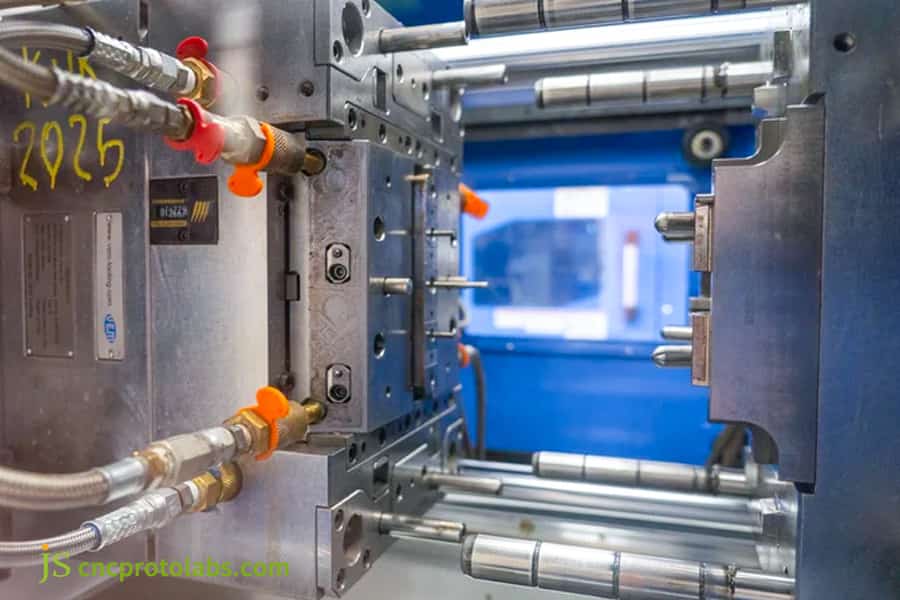

الشكل 1: عرض تفصيلي لأداة قولبة الحقن بمكونات وخراطيم مختلفة، على خلفية زرقاء.

كيفية حل تحديات Warpage لتصنيع الأجزاء المقولبة بالحقن المعقدة من خلال التصميم العلمي لسماكة الجدار؟

تتمثل إحدى المشكلات الرئيسية عند تصنيع الأجزاء المعقدة المصبوبة بالحقن في تباين سُمك الجدران البلاستيكية حول الحشوة، والتي تتسبب بسهولة في التبريد غير المتوازن وتركيز الضغط. يمكن أن يؤدي تحسين سمك جدار DFM عالي الجودة إلى الحد بشكل صارم من تشوه الجزء إلى حد تسامح يبلغ 0.05 مم.

مبادئ التحكم في سمك الجدار الحرجة

في إنتاج الأجزاء المعقدة المقولبة بالحقن، يحاول المصممون عادةً تقليل سمك الجدار البلاستيكي حول الإدخالات المعدنية لضمان تماسك الهيكل. يمكن أن يتسبب سُمك الجدار غير الصحيح في مشكلات خطيرة تتعلق بالجودة وهو أحد الأسباب الرئيسية لفشل الإنتاج في تصنيع الأجزاء المعقدة المصبوبة بالحقن.

1. قد يؤدي سمك الجدار الذي يقل عن 0.8 مم إلى تعرض ذوبان البوليمر لسخونة مفرطة بسبب إجهاد القص أثناء التعبئة عالية السرعة والضغط العالي، مما قد يؤدي إلى تفحيم البلاستيك أو الحشو غير المكتمل.

2.سُمك الجدار الذي يزيد عن 3 مم سيؤدي إلى انكماش مساحات الجزء كثيرًا وتكوين مسام داخلية، مما يؤدي إلى إطالة مرحلة التبريد.

3.يجب ألا يزيد الفرق بين الأجزاء الأكثر سمكًا والأرق في الجدار في نفس المكون عن 2:1.

تصميم التخلص من تركيز الإجهاد

تلتزم JS Precision بمبدأ الانتقال التدريجي ومن خلال أساليب التحسين الهيكلي الخاصة بها تزيل تمامًا خطر تركيز الضغط في الأجزاء بشكل حاسم بهذه الطريقة التي يمكن أن تضمن صبًا مستقرًا.

1.عند زوايا الإدخال المعدنية، يتم تصميم زوايا مستديرة بقطر 0.5 ملم لتجنب تركيز الضغط الناتج عن الزوايا الحادة.

2.إضافة أضلاع للتسليح والحفاظ على سمكها في حدود 60% إلى 70% من سمك الجدار الرئيسي.

3.طبق خطوات انتقالية تدريجية للتأكد من أن تغييرات سمك الجدار سلسة وتجنب التغييرات المفاجئة في المقطع العرضي.

تعالج خدمات قولبة الحقن من الدرجة الأولى التخلص من تركيز الإجهاد كميزة أساسية لتصميم سمك الجدار.

مشكلات الجودة وحلولها لسماكات الجدار المختلفة

بعد التحسين الأساسي	عيب التصميم التقليدي	حل JS Precision DFM	نتيجة خفض التكلفة الكمية
إدراج تحديد الموضع	الإزاحة السهلة الناتجة عن التثبيت الأحادي الجانب.	دبابيس هيدروليكية متناظرة متعددة النقاط + تداخل ثقب أعمى.	تم تقليل معدل إعادة صياغة القالب بنسبة 45%.
التحكم في سمك الجدار	الالتواء والتشقق الناتج عن السمك غير المتساوي.	انتقال التدرج + تحسين التدفق الأمامي.	يتم التحكم في كمية الالتواء في حدود ±0.05 مم.
بنية القالب	يلزم وجود أشرطة تمرير متعددة + تنظيف زاوية EDM.	سطح فراق قياسي مستقيم + تصميم إدراج مبسط.	انخفاض التكلفة الصلبة للعفن بنسبة 20%.
كفاءة التبريد	فرق كبير في درجة الحرارة مع قنوات المياه الخطية.	قنوات مياه تبريد مطابقة مطبوعة ثلاثية الأبعاد.	تم تقليل وقت دورة الحقن بنسبة 25%-35%.

<الجسم> <تر> <تر> <تر> <تر> <تر> <اقتباس>

مشكلات الالتواء والانكماش المتكررة في الأجزاء؟ أرسل نموذج CAD ثلاثي الأبعاد، وسيقوم مهندسونا بتخصيص حل لتحسين سمك الجدار لك مجانًا. بالاعتماد على تقنية التحسين الهيكلي الاحترافية لقولبة الإدخال، يمكننا حل عيوب التشوه في الأجزاء المعقدة المصبوبة بالحقن بكفاءة.

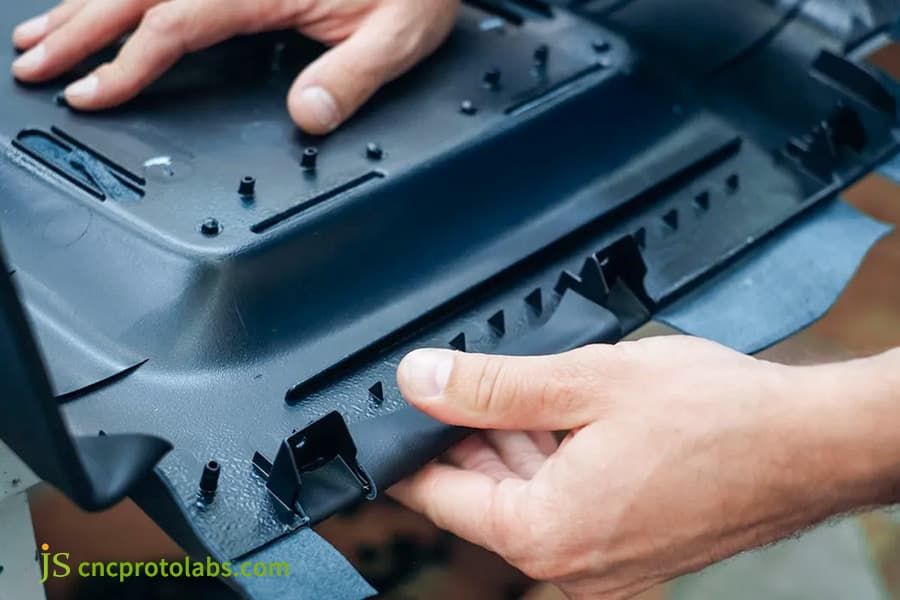

الشكل 2: أيدي تجمع المكونات البلاستيكية السوداء بعناية مع ثقوب وشقوق لتحقيق محاذاة دقيقة.

كيف ينبغي تحسين الهياكل المضادة للدوران والمضادة للانسحاب في تصميم قوالب الإدخال للتصنيع لتقليل نفقات الأدوات؟

ستؤدي هياكل التخريش والفتحات المصممة بشكل غير صحيح إلى زيادة كبيرة في صعوبات معالجة القالب وتكاليف الإنتاج. يمكن أن يؤدي تحسين الهيكل المتشابك للإدراج من خلال تصميم قالب الإدخال الاحترافي للتصنيع إلى زيادة مقاومة السحب بنسبة 35%، وتبسيط هيكل القالب، وتقليل التكاليف.

تبسيط بنية التخريش المدرجة

يتم ضمان قوة الترابط بين المعدن والبلاستيك من خلال استخدام هياكل إدخال معقدة في تصميم معظم المنتجات التقليدية. يمكن تصميم قالب الإدخال للتصنيع أن يبسط شكل الإدخال مع الحفاظ على الاستقرار.

• يمكن أن يؤدي التخريش الحاد أو العميق جدًا إلى منع البلاستيك من ملء الفجوات تمامًا، مما يتسبب في تكوين فجوات هوائية مجهرية.
• سيؤدي استخدام أشكال الإدخال غير القياسية إلى زيادة صعوبة معالجة القالب بشكل كبير، وبالإضافة إلى ذلك، سيتطلب عمليات تنظيف زوايا EDM باهظة الثمن.
• كلما كانت الهياكل أكثر تعقيدًا، كلما زاد الوقت اللازم لتصنيع المُدخلة وارتفعت تكلفة شراء المُدخلة.

تبسيط بنية القالب وتحسينها

توصي شركة JS Precision باستخدام التخريش القياسي المستقيم مع الأخاديد الحلقية المتدرجة المضادة للسحب، والتي لا تضمن قوة الترابط فحسب، بل تبسط أيضًا بنية القالب.

• استخدم التخريش المستقيم القياسي، وتحكم في عمق السن بين 0.2 و0.3 ملم.
• بدلاً من هياكل الفتحات العميقة، تم تصميم أخاديد حلقية مقاومة للسحب للخارج.
• استخدم أسطح فراق قياسية مستقيمة بحيث لا تكون هناك حاجة إلى دبابيس مائلة أو منزلقات فراق جانبية.

بفضل هذا التحسين، سيتم تقليل تكلفة أدوات صب الإدراج بشكل مباشر وسيتم تقصير دورة تطوير القالب. يتم استبدال التصميمات المخصصة غير القياسية بتحسين الهيكل القياسي، مما يؤدي إلى توفير التكاليف، وتقصير الدورات، وتحسين استقرار قولبة المنتج.

الشكل 3: أدوات مثل المفكات والكماشات الموجودة على سطح العمل، ذات الصلة بمهام التصنيع والتجميع.

كيف تشكل مطابقة التسامح بين الإدخالات والتجاويف خط الأساس للتحكم في التكلفة في خدمات صب حقن الإدخال؟

يعد تسامح الفجوة بين الإدخال وتجويف القالب عاملاً مهمًا لمنع الوميض والتدفق الزائد في خدمات قولبة الإدخال. التحكم الصارم للغاية في التفاوت الذي يصل إلى +0.01/+0.03 مم لا يمكن أن يتسبب في أي تشذيب ويمكن التحكم في معدل خردة الدفعة بشكل صارم في حدود 0.05%.

مخاطر عدم تطابق التسامح

تنشأ جميع مشكلات جودة قالب الحقن تقريبًا من علامات التسامح غير القياسية في قسم تثبيت الإدخال. يمكن أن يشكل ذلك مخاطر كبيرة على الإنتاج الضخم لإدراج خدمات القولبة بالحقن.

1.إذا كان تسامح القطر الخارجي للإدخال فضفاضًا جدًا (على سبيل المثال 0.1 مم)، فمن المحتمل أن يؤدي تجاوز الحد الأعلى إلى تلف تجويف القالب.

2.إن الانخفاض إلى ما دون الحد الأدنى سيكون معادلاً لإنشاء فجوة أحادية الجانب بمقدار 0.1 ملم، والتي قد تكون سببًا للوميض الكثيف عندما يكون ضغط الحقن 80 ميجا باسكال.

3.يؤدي الفلاش إلى إزالة الأزيز يدويًا، وهو ما يقرب من 0.5 دقيقة للقطعة الواحدة. بالنسبة لمشروع يحتوي على ملايين القطع، فهذا يعني أنه ستتم إضافة 8333 ساعة عمل.

حل تحسين مطابقة التسامح

بالإضافة إلى إدراج تفاوتات التصنيع، توفر خدمة DFM لدينا هياكل تعويض مرنة ليس فقط لمواجهة انحرافات الأبعاد الطفيفة ولكن أيضًا توفير دقة التشكيل.

1.يتم التحكم في تفاوت قسم التثبيت المعدني في حدود +0.01/+0.03 مم.

2. في موضع تجميع القالب، يتم إنشاء حلقات مانعة للتسرب مرنة لامتصاص الانحرافات الصغيرة في الأبعاد.

3.تتم مراقبة أبعاد الإدخال بواسطة CMM في الوقت الفعلي، وتكون العناصر المرفوضة تلقائيًا عبارة عن إدخالات معيبة.

تعتمد خدمة صب الإدراج الدقيقة لدينا على التحكم الدقيق في التسامح لإنتاج كميات كبيرة من الإنتاج عالي الإنتاجية.

تكاليف الفلاش والعمالة المقابلة لنوبات التسامح المختلفة

نطاق سمك الجدار (مم)	عيوب الجودة الشائعة	الحل	التأثير المتوقع
<0.8	حشوة غير كاملة، تفحيم البلاستيك.	زيادة سمك الجدار المحلي إلى 1.0-1.2 ملم.	معدل تأهيل الملء 100%.
0.8-2.0	انكماش طفيف، تشوه في الصفحة.	تصميم انتقال متدرج + أضلاع معززة.	يتم التحكم في كمية الالتواء في حدود ±0.03 مم.
2.0-3.0	انكماش واضح، وفتحات نفخ داخلية.	اعتماد بنية مجوفة + تغذية غراء متعدد النقاط.	لا توجد عيوب واضحة في المظهر.
>3.0	انكماش شديد، دورة تبريد طويلة.	قم بتقسيم الأجزاء أو استخدام المواد الرغوية.	تم تقليل وقت التبريد بنسبة 40%.

<الجسم> <تر> <تر> <تر> <تر> <تر> <اقتباس>

برفض التكاليف العالية للخردة وإزالة الأزيز، والاعتماد على تقنية معايرة تحمل قوالب الإدخال الاحترافية، فإننا نتحكم بدقة في دقة الملاءمة. اتصل بخبراء التسامح لدينا للحصول على نصيحة مجانية لتحسين مطابقة التسامح المهني.

الشكل 4: قالب معدني ذو تجويف معقد الشكل وخصائص محاذاة، يستخدم في قوالب الإدخال.

كيف يمكن لقنوات التبريد المطابقة في خدمة سوق دبي المالي لقوالب الإدراج المخصصة تقليل أوقات الدورة وتقليل أسعار القطع؟

يشكل وقت دورة التشكيل بالحقن أكثر من 60% من تكلفة الإنتاج لكل جزء. من خلال الاستفادة من خدمة DFM لقولبة الإدخال الاحترافية جنبًا إلى جنب مع تقنية التبريد المتوافقة، نحن قادرون على توزيع الحرارة بشكل فعال حول الإدخال، مما يقلل وقت التبريد بأكثر من 25% ويخفض بشكل كبير جدًا تكلفة الوحدة للإنتاج على نطاق واسع.

مشاكل قنوات التبريد التقليدية

إن القوالب ذات قنوات التبريد التي يتم حفرها بشكل مباشر لها قدرة محدودة للغاية على التكيف. يتم تسخين الإدخالات المعدنية بسرعة كبيرة وتبريدها ببطء شديد، وهذا هو السبب الأساسي وراء عدم قدرة خدمة قولبة الإدخال التقليدية على تقصير دورات الإنتاج كثيرًا.

• عندما يتم تبريد الطبقة البلاستيكية المجاورة للمدخل المعدني بشكل غير متساو، فقد يؤدي ذلك إلى انكماش المادة وترهلها.
• يمكن أن تصل اختلافات درجات الحرارة على سطح القالب إلى 10 درجات مئوية أو أكثر، مما يؤدي إلى تشوه الأجزاء وتزييفها.
• ستجعل أوقات التبريد الطويلة من المستحيل تقليل أوقات الدورات.

فوائد قنوات التبريد المطابقة

يمكننا الطباعة ثلاثية الأبعاد لإدراج القالب مما يتيح لنا إنشاء قنوات تبريد تأخذ شكل المنتج. With our expert custom insert molding DFM service we can tailor the best cooling solution, one that gives an excellent compromise between molding efficiency and quality.

• The distance between the water cooling channel and the cavity surface is kept constant in the range of 3.0 to 4.0 mm.
• The temperature differences on the mold surface are controlled to be within 2℃, which greatly reduces the deformation of parts.
• Cooling time is reduced by 25%-35%, and cycle time also sees a significant decrease.

Comparison of Performance of Different Cooling Methods

أدخل نطاق التسامح (مم)	الفجوة الأحادية (مم)	خطورة الفلاش	مدة إزالة الأزيز لقطعة واحدة (بالدقيقة)	تكلفة العمالة لمليون قطعة (بالدولار الأمريكي)
±0.1	0.1	شديد للغاية	0.5	41667
±0.05	0.05	شديد	0.3	25000
+0.01/+0.03	0.01	لا شيء	0	0
+0.00/+0.02	0.005	لا شيء	0	0

<الجسم> <تر> <تر> <تر> <تر>

For manufacturers who produce on a large scale, using the mature insert molding thermal balance technology, shortening the cycle time by even a second can bring significant cost savings.

Unit cost equation: Part Cost = Material Cost + (Hourly Machine Rate Cycle Time). For instance, if the cooling cycle duration is 40 seconds initially and then it is reduced to 28 seconds, upon using a proficient insert molding cycle optimization tool, each machine will be capable of manufacturing 15 additional units per hour, and the saving from processing time cost is roughly $35,000 for a project involving one million units.

Why Does In-Depth DFM Review in Prototype Insert Molding Form the Core Strategy for Tooling Cost Mitigation?

Prototype insert molding is more than just making a simple prototype, it is actually what the mass production process is all about. By thoroughly reviewing the design for manufacturing (DFM) at the level of mass production, one can completely eliminate the risk of structural changes like insert misalignment and inadequate venting before mold opening.

Misconceptions of Traditional Prototyping

Just checking the external dimensions by simple prototyping is risky. Opening problems during mass production can be caused by improper prototype insert molding.

1.Aluminum or mild steel molds, which have insufficient strength, cannot endure the high-pressure injection during mass production.

2.Multi-cavity runner balance and venting design are ignored, resulting in filling imbalance and scorching problems during mass production.

3.The ejection arrangement is not properly planned, causing deformation or whitening of the ejected part during mass production.

Mass Production Prototype DFM Review

We adhere to the concept of prototype mass production, and the soft steel prototype mold is designed completely according to mass production standards, incorporating the insert molding design for manufacturing concept throughout the entire sampling process.

1.Mechanical calculations are conducted with mass production molds while assuming lateral pressure bearing rigidity.

2.Insert positions for venting are pre-allocated to guarantee venting is adequate.

3.An ejection system and runner structure that are closely matched to mass production molds are designed.

Additional to that, we offer a rapid tooling service to assist you with prototype verification and speed up your transition to mass production in the shortest possible time.

How JS Precision Optimizes the Injection Molding Project for Stainless Steel Pull-Pin Inserts in Automotive Connectors?

High-precision automotive connector injection molding projects form one of the major scenarios for the challenge adaptability test of professional insert molding service in complicated working conditions. We have cooperated with several automotive parts clients for problem-solving through multiple trial moldings failures, resulting in yield and cost production optimization.

Client's Original Pain Points

The client was looking for the customization of an automotive electronic control connector consisting of four high-precision machined SUS316L pins. The design as it was before, caused the pins to tilt 0.12mm displacement under the injection pressure of 95MPa so resulting in the dimensional deviations.

The top two suppliers were out of warranty for the five consecutive trial moldings leading to the batch scrap rate as high as 15%. Besides that, the cost of the precision-machined inserts was really high so the project risked delay and cancellation.

JS Precision's Comprehensive Solution

1.Revised Metal Insert Design:

Our DFM team suggested that instead of fully machined pins, they should be made by a hybrid process of partial cold heading + high precision turning at the tail. Cold heading drastically enhances the production efficiency while still maintaining pin coaxiality. Besides, it cuts down the unit procurement cost of metal inserts by 22% and still the tensile strength is not compromised.

2.Two-way hydraulic locating pin mold structure:

We left behind the old method of the passive cavity nesting and with the use of hydraulics, we have come up with the dynamic hydraulically driven carbide locating pin. For the first 70% of the injection filling, the hydraulic pin locks the suspended section of the stainless steel pin, when the melt fills 70% of the cavity and the pressure reaches the equilibrium boundary, the hydraulic pin retracts rapidly within microseconds, so allowing the remaining plastic to perfectly surround the insert.

3.Pressure holding curve control optimization:

With scientifically adjusting the sequence of the two-stage pressure holding operation, we managed to effectively avoid the formation of micro-cracks at the insert root. Initially, the pressure was kept generously high for rapid filling but later on, when the holding stage was reached, the pressure was lowered to a minimum level to achieve slow holding.

Experience and exclusive problem-solving tips

We found in our study that traditional locating devices with mechanical spring are vulnerable to thermal fatigue when the machine runs continuously at a high temperature which can make the positioning less accurate.

Solely Troubleshooting Tips: If you want to maintain the accuracy for the insert injection molding at high load conditions for a long time then you must go for a hydraulic forced limiting structural with separately water cooling and pressure feedback to avoid drift in accuracy due to thermal fatigue. That is a very valuable exclusive practical experience that only mass production from the front line can supply.

Final Outcomes

By quite a few rounds of DFM optimization and upgrading the mold structure, the deviation of the inserted eccentricity was accurately kept within 0.015mm that ended up with totally free of mold rework costs, drastically cutting down cost per unit and the project was finally completed and delivered in time two weeks ahead of schedule.

Customer's Reaction

The customer procurement director highly recognizes us: "JS Precision has solid frontline production experience, accurately solving our core project problems and is a trusted professional manufacturing partner."

<اقتباس>

Facing challenges in mass production of precision automotive inserts, or repeated mold trial failures? We leverage our mature insert molding interface bonding technology to precisely solve insert misalignment and high scrap rates. Contact us for customized DFM optimization solutions and rapid mass production implementation.

Why Choose JS Precision as Your Premium Partner for Precision Insert Molding Service in China?

Excellent precision insert molding service that is highly reliable top the list as the key factor for the success of very complex projects involving injection molding. JS Precision has been disposing of its 0.005 mm ultra-precision inspection instruments and transparent cost accounting system to successfully make technical and procurement decisions for their foreign clients.

Multidisciplinary Manufacturing Skills

Elaborate insert molding brings together the two technologies of precision machining and injection molding. Our precision insert molding service is an integration of those core technologies from both sides, so making up for the technical defects of the single manufacturers.

Pure injection molding factories but have limited knowledge of metal insert tolerance control, and machining factories, for their part, are not very familiar with the characteristics of injection fluids. In JS Precision, we have precision machining and injection molding workshops. This way, we can provide a one-stop solution for all molding challenges.

Stringent Quality Control System

We put into practice the IATF 16949 and ISO 9001:2015 quality management systems, with highly precise testing tools, and we use our insert molding DFM service to perform total quality control during the running of the production process.

Before going out of the factory, all items must be 100% dimensionally checked and functionally tested. This, and a stable insert molding dimension stability process, guarantees that the finished items perfectly comply with our customers' very strict mass production requirements.

Open Cost Accounting System

Based on the actual measurements and the scientifically derived injection molding curves, we offer customers highly detailed reports on the cost structure of insert molding tooling, with clear and transparent cost breakdowns.

We, as a trustworthy precision supplier in China, are opening the way to help our global customers get cost-effective and highly stable one-stop insert injection molding products with the help of our precisely matched insert molding material strategies.

الأسئلة الشائعة

Q1: What design variables mainly affect the cost of insert injection molds?

Usually, the primary determinants of mold cost are the complexity of the product structure, the number of cavities, and the layout of the slider pins. We optimize and simplify the mold structure through professional DFM (Dual Dimensioning Modeling), which can effectively reduce the overall insert molding tooling cost.

Q2: How does the DFM solution prevent displacement of metal inserts during injection molding?

The key is the combined use of rigid mold restriction and Moldflow melt front filling simulation. Based on our expert insert molding DFM, we can fix the insert positioning tolerance to 0.01mm, because of this completely resolving any deviations.

Q3: How to solve the airtightness failure problem caused by the different coefficients of thermal expansion between metal and plastic?

Using our premium insert molding service, we engineer annular water-stop grooves or interfacial hot melt adhesive in metal inserts, and carry out full inspection with a helium mass spectrometer leak detector to guarantee parts sealing performance.

Q4: Which prototyping process should be used to balance speed and cost during the prototype testing phase?

Prototype insert molding is a good choice during the R&D testing phase. Also, using flexible mold frames and mild steel/aluminum cavities allows a quick lead time for samples of only 10-14 days, so balancing verification efficiency and project cost.

Q5: How do you directly cut the cost of complex parts by using better plastic matrix materials?

We took advantage of our professional insert molding service and, after taking into account the temperature resistance of the product and its need for structural rigidity, we decided to use modified engineering plastics to replace expensive raw materials. As a result, we have not only lowered material costs mostly but also maintained the quality.

Q6: How much can automated insert molding investment be paid off by left over production of inserts?

We have thoroughly discussed and decided to implement automated insert molding for production over 50000 units for the manufacturing of complicated injection molded parts. In this way, we not only stabilize the injection cycle but also prevent mold damage, effectively increase yield, and reduce labor costs.

Q7: In the DFM evaluation stage, how does JS Precision assure the B2B clients overseas that their drawing ownership will be kept confidential?

As a leading insert injection molding services provider, we have entered into a double confidentiality NDA agreement, physically isolated design data internally, and encrypted and traced all operations for the drawings throughout the whole process.

Q8: What is your typical negotiation steps to determine price for prototyping and large quantities production of highly complex insert injection molded part?

Customers can get a quote instantly by just uploading their drawings, submitting STEP format 3D files, and letting us know their purchase quantity. Within 24 hours, we deliver a turnkey solution, and within 3 days of cooperation, we present a full set of customized DFM optimization solutions.

الملخص

High-difficulty insert injection molding system engineering. It is precision mechanics, polymer fluids dynamics, high grade mold design integrated engineering projects. Using professional insert molding DFM services, can optimize the wall thickness structure, insert localization, conformal cooling, tolerance matching, can avoid 80% of the risks in designing, to increase the rate of successful into machines before mass production and reduce unit production cost by more than 30%.

Don't keep throwing R&D dollars and trading lead-times away buying trial molds from unskilled suppliers because of excessive flash and insert rotation issues. Hand over your project to experts that know tolerances, materials and injection fluid movement.

[Click here now to upload your 3D CAD drawings] to gainyour free personally tailored insert injection molding DFM evaluation report and accurate special commercial quotation, built for you by JS Precision senior content operation business and technical expert team within 24 hours!
