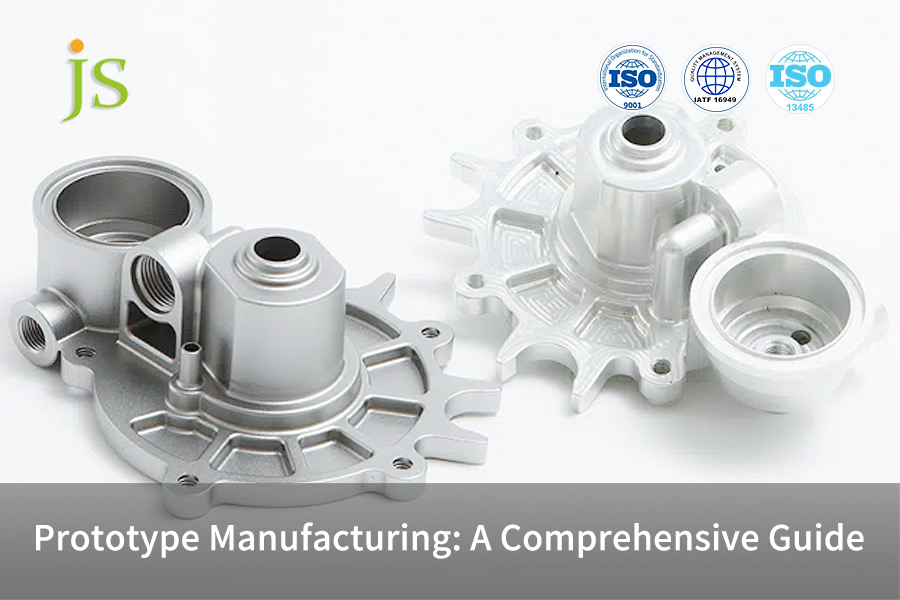

プロトタイプ製造: 総合ガイド | JSプレシジョン

試作製作は、仮想デザインと物理的な製品をつなぐ架け橋です。設計の実現可能性を検証し、研究開発のリスクを軽減し、市場投入を加速できます。

プラスチックと金属のプロトタイプ製造の選択や、CNC と積層造形の技術的な違いに直面して、コスト、スピード、品質のバランスを取るにはどうすればよいでしょうか?

このマニュアルでは、プロトタイピングの本質を徹底的に分析し、JS Precision がそのワンストップ サービスを通じて、 「アイデア」から「物理的オブジェクト」への境界を効果的に越えるのにどのように役立つかを明らかにします。同時に、ラピッド プロトタイピング テクノロジーは、イノベーションの反復プロセス全体を支援します。

主要な回答のまとめ

あなたの中核的な懸念事項	JS Precision のソリューション	プロジェクトの核となる価値
試作と材料選びの重要性	プラスチックから金属までの材料ライブラリと、さまざまな要件を満たす材料の選択に関する専門的なアドバイスを備えています。	機能、外観、コストなどの検査目的に沿った予後を提供し、適切な意思決定の根拠となります。
コストと速度の最適化	プロトタイプ加工のコスト構造を示し、さまざまなニーズに合わせて数日から数週間の納期範囲も提供します。	コスト効率の高い反復速度を実現し、研究開発サイクルを短縮します。
技術的信頼性とコラボレーションの開始	品質保証を提供します試作加工部品また、スムーズな起動プロセスも可能になります。	製造業をイノベーションの主な源に変える最高のプロトタイプを実現します。

重要なポイント

• プロトタイピングの主な原則は、単にモデルを作成するのではなく、リスクを軽減し、より早くより深い理解を得るということです。
• 材料 (プラスチックか金属か) の選択は、プロトタイプの機能テストの側面、機械的性能要件、および利用可能な予算を考慮して、よく考えて決定する必要があります。
• CNC 機械加工によるラピッド プロトタイピングには、精度、強度、小ロットの経済性の点で非常に優れた利点があり、特に機能的な金属プロトタイプに最適です。
• 積層造形ラピッド プロトタイピングは、複雑な形状、迅速な反復、および低い組み立てコストを実現する独特な方法です。
• 製造の専門家と協力して最初から製造容易性設計 (DFM) に取り組むことで、その後の余分なコストと時間を最大 30% 節約できます。
• CNC と積層造形の両方のスキルを持つ JS Precision のようなパートナーを選択すると、真に独立した最良の技術パスの推奨事項が得られます。

このガイドが信頼できる理由JS Precision の試作製造における豊富な経験

プロトタイプの製造は、技術的な知識、方法、経験の両方を必要とする厳しい分野です。 JS Precision は 10 年以上この分野に携わっており、航空宇宙、医療機器、家庭用電化製品など、さまざまな業界の 1,000 を超えるクライアントにサービスを提供しており、100 万個を超える試作加工部品の実績があります。

3軸から5軸までのCNC加工機を完備し、FDMやSLAを用いた積層造形ラピッドプロトタイピング生産ラインも完備しており、お客様の多様なご要望に一度でお応えいたします。

品質管理といえば、JS Precision です。 ISO9001:2015認証取得設計解析から完成品検査まで徹底した品質管理体制を整えています。プロトタイプの機械加工部品のすべてのバッチは、CMM 三次元測定機などの精密機器を使用して検査され、寸法精度が保証されます。

当社のエンジニアリング チームのメンバーは、それぞれ平均 8 年以上業界で働いており、さまざまな種類のプロトタイプ要件に最適なプロセス ソリューションを非常に迅速に思いつくことができます。

たとえば、プラスチックのプロトタイプの製造では、適切なエンジニアリング プラスチックの選択をガイドし、金属のプロトタイプの製造では、その作業に最もコスト効率の高い金属材料を選択します。

さらに、JS Precision はラピッド プロトタイピング プロジェクトの成功に関する広範な記録を収集しているため、基本的なコンセプト モデルから非常に複雑な機能プロトタイプまで、あらゆるものを再現するために実証済みの成熟したソリューションのレパートリーを自由に利用できます。

一例として、医療機器クライアント向けに 200 セットの PEEK プラスチック機能プロトタイプを作成しました。クライアントは 0.05mm の精度と 10 日の納期を要求しました。

CNC 加工のプロセス最適化により、歩留まり 100% で 8 日間で納品することができました。これにより、クライアントの当初予算は 18% 削減され、クライアントは予定より 2 週間前に機能テストを完了することができました。

JS Precision がプロジェクトに合わせてプロトタイプ製造ソリューションをどのように調整できるか知りたいですか?今すぐ要件を送信して、無料のカスタマイズされた技術評価レポートを受け取り、プロのエンジニアが質問に答えてください。

プロトタイプ製造とは何ですか?また、それがプロジェクトの成功にとって重要である理由は何ですか?

プロトタイプの製造とは、製品設計に基づいて検証、テスト、デモンストレーションが行われる物理モデルの作成を指します。 ラピッドプロトタイピング技術これは作業効率の本質であり、設計の実現可能性、ひいては量産のコストと時間に直接影響します。

プロトタイプの機能定義

プロトタイプの製造プロトタイプには、プロジェクトのさまざまな段階に合わせて 3 つの異なるタイプがあります。

• コンセプト プロトタイプ:通常はプラスチックまたは発泡体で、非常に低コストで外観の特徴や形状を視覚的に明らかにするために使用されるため、初期段階のアイデアの共有に最適です。
• 機能プロトタイプ:大量生産プロセスを模倣する複数の材料プロセスにより、完全に機能するプロトタイプが作成されます。これは、製品のパフォーマンスをテストし、ユーザーのフィードバックを収集するのに役立ちます。これは、プラスチックと金属の両方のプロトタイプ製造の主な用途です。
• 量産前試作：量産仕様に合わせて製作され、生産工程の確認やサプライチェーンの評価に使用されます。製品発売前の最終チェックです。

なぜ 1 つのプロトタイプが 1,000 回のミーティングに値するのでしょうか?

プロトタイプ製造の価値は、モデルのデモンストレーションをはるかに超えて広がり、次の 3 つの主要な側面があります。

• 初期の欠陥を特定できることは、物理プロトタイプの大きな利点の 1 つです。物理的なアセンブリと強度をチェックできるため、CAD モデル内のより多くのエラーを見つけることができます。そうすれば、製品の製造後と比べて、変更にかかるコストが10 分の 1 に抑えられ、一度に修正を行うことができます。
• 市場フィードバックの検証は、機能的なプロトタイプの利点の 1 つです。これらを使用した小規模なテストにより、消費者からの真のフィードバックが得られるため、発売後の生ぬるい反応を避けることができます。
• 投資家による売り込みは、高品質のプロトタイプを開発する大きな理由となります。これらはPowerPoint プレゼンテーションよりもはるかに説得力があり、製品の価値を視覚的に示すため、投資を獲得できる可能性が高まります。

プラスチック vs.金属試作機の製造: 適切な材料をどのように選択しますか?

プラスチック試作品の製造金属プロトタイプの製造と金属プロトタイプの製造は 2 つの主要な分野であり、材料特性とアプリケーション シナリオに大きな違いがあるため、プロジェクトの要件に従って選択する必要があります。

プラスチック試作機の製造

プラスチックプロトタイプ製造の利点は、低コスト、高速処理、軽量です。一般的に使用される材料とその特性を以下の表に示します。

材質の種類	引張強さ(MPa)	温度範囲(℃)	代表的な用途
ABS	40-50	-20~80	電子製品のハウジング、スナップフィット構造
パソコン	60-70	-40～120	透明部品、耐衝撃構造
ナイロン	50-80	-30～100	耐摩耗ギヤ、摺動部品
ピーク	90-100	-60～250	高温耐食精密部品

すべての材料特性は次のとおりですASTM D638規格。プラスチックプロトタイプの製造は、外観検証、軽量テスト、初期の反復に適したオプションであり、処理コストは同じ仕様の金属プロトタイプのコストのわずか 30% ～ 50%です。

金属試作製造

金属試作の製造の利点は、高強度、高精度、そしてほぼ量産対応が可能なことです。一般的に使用される材料とその特性を以下の表に示します。

材質の種類	引張強さ(MPa)	密度 (g/cm3)	代表的な用途
アルミニウム合金 6061	276	2.7	軽量構造部品、放熱部品
アルミニウム合金 7075	572	2.8	高強度耐荷重構造物、ドローン部品
ステンレス304	550	7.9	耐食部品、医療機器
チタン合金	860	4.5	航空宇宙部品、ハイエンド医療用インプラント

金属試作品の製作機能試験、高温高圧試験、強度検証に適したオプションであり、CNC 加工のラピッド プロトタイピングの主な応用分野です。

プロジェクトにプラスチックと金属のどちらのプロトタイプを選択するか迷っていますか?テストの必要性を JS Precision に通知すると、無料の材料選択の推奨事項が提供され、プロトタイプ製造の試行錯誤コストが削減されます。

図 1: 白い表面に整然と配置された、さまざまな形状、色 (銀、黒、赤、白)、および素材のプロトタイプ部品の多様なコレクション。

CNC 加工によるラピッド プロトタイピング: 実際に機能するプロトタイプをどのくらいの速さで作成できるのでしょうか?

CNC 加工によるラピッドプロトタイピングは、3D モデルを高強度のプロトタイプ機械加工部品に直接変換する、プロトタイプ機械加工において最も正確でよく利用される方法です。

デジタルモデルから物理的オブジェクトへのハイウェイ

CNC 加工によるラピッド プロトタイピングは非常に迅速な生産方法であり、その効率は主に次の核となるステップから導き出されます。

• プログラミング段階: CAD モデルが CAM ソフトウェアにインポートされ、ツールパスと加工パラメータが生成され、エンジニアがプロセスを最適化します。
• クランプステージ：工作機械のテーブル上に素材を固定し、専用治具により安定した加工を実現します。
• 加工段階：工作機械がプログラムに従って切削を行い、荒加工と仕上げ加工を完了します。
• 後処理段階:部品のバリ取り、研磨、陽極酸化処理を実行して、外観と性能を向上させることができます。

納期は非常に柔軟で、単純な部品の納品は3 ～ 5 日以内、複雑な部品の納品は 7 ～ 10 日以内で、従来の機械加工よりも優れています。

CNC 加工ラピッドプロトタイピングの 2 つの主な利点

• 超高精度:通常の精度は 0.1 mm、高精度は0.01 mm に達する可能性があり、機能プロトタイプのテストには十分以上です。
• 材料の忠実度:量産グレードのシートまたはバーストックを使用することにより、プロトタイプの機械的特性は最終製品とほぼ同じになり、テスト結果は信頼できます。

高精度の試作加工部品が緊急に必要ですか?今すぐ JS Precision に連絡し、3D モデルを送信してください。要件を満たす CNC 加工されたプロトタイプを最短 3 日で入手できます。

積層造形ラピッドプロトタイピングで層の密着性を確保するにはどうすればよいですか?

積層造形ラピッドプロトタイピング材料を重ねて試作品を作成するプロセスです。部品の強度は主に層間接着力によって決まります。接着力が不十分な場合、部品に亀裂や変形が生じる可能性があります。

層の接着力を理解する: 印刷パーツの強度に影響を与える主な要因

FDM および SLS 法における層間接合は、材料の溶融と冷却に基づいて行われます。層間の接着が十分でない場合、部品は異方性になり、垂直方向の強度が水平方向の強度の 50% 未満になる可能性があり、機能テストに合格できない可能性があります。

主要なプロセスパラメータの制御

最高の層間接着力を得るには、 4 つの主要なプロセス パラメーターを制御します。

• 印刷温度:ノズル温度は材料を溶かすのに十分な温度にする必要があります。 PLA 素材を使用する場合、ノズル温度は195 ～ 220℃ 、加熱床温度は50 ～ 60℃の範囲が推奨されます。
• 層の厚さの選択:層の厚さが薄いほど、接着力は強くなります。機能的なプロトタイプを作成する場合は、厚さを 0.1 ～ 0.2 mm に設定するとよいでしょう。
• 印刷速度:速度が非常に速い場合は完全に溶解せず、同時に非常に遅い場合はパーツが変形します。 50～80mm/sが良好な速度の範囲です。
• 素材の乾燥：素材が水分を吸収すると気泡が発生します。ご使用前に乾燥炉で4～6時間乾燥させてください。

積層造形ラピッドプロトタイピングにおける層の接着の問題を解決したいですか? JS Precision の「」をダウンロード積層造形プロセス無料のプロフェッショナルなデバッグ ソリューションについては、「パラメーター最適化ホワイト ペーパー」を参照してください。

図 2: 積層造形によって作成された黄色のブロック。白い背景に、その表面に明確な水平層が拡大挿入図で示されています。

プロトタイプ機械加工部品のコスト要因は何ですか?

プロトタイプの機械加工部品のコストには多くの要因が影響します。これらの要素について学ぶことで、プロトタイプの製造予算をより効率的に使用できるようになります。

設計の複雑さ: 加工時間の決定方法

設計の複雑さが価格を決定する主な要因です。次の機能によりコストが増加します。

• ディープキャビティ構造:切削工具が長いため、工具の摩耗が多くなり、加工時間が長くなります。
• 薄肉構造：変形しやすいため、数回のクランプと調整が必要となり、時間がかかります。
• 小さな内部フィレット:小径切削工具を使用すると加工効率が低下します。
• 厳しい公差:公差等級が 1 等級上がるごとに、加工コストは20% ～ 30% 増加します。

材料とプロセス: コストに影響を与える主要な要素

材料とプロセスはコストに大きな影響を与えます。具体的なデータを以下の表に示します。

材質の種類	材料単価 (USD/kg)	処理時間 (時間/個)	精度等級(mm)	精度等級(mm)	10 個の合計コスト (USD)
ABS（プラスチック）	8.5	1.2	±0.10	32.6	298.5
PEEK（プラスチック）	158.2	2.8	±0.05	289.7	2712.3
アルミニウム合金 6061	12.8	1.8	±0.08	68.4	632.5
ステンレス304	28.6	2.5	±0.06	115.8	1086.2
チタン合金	135.4	4.2	±0.03	398.6	3724.8

小ロット試作加工価格は「労働力 + 材料 + 消耗品」に基づいており、大量注文には段階的な割引が適用されます。

プロトタイプの機械加工部品のカスタマイズを開始するにはどうすればよいですか?

プロトタイプの機械加工部品を調整するのは簡単です。JS Precision には気の利いた 3 ステップのスタートアップ プランがあります。

ステップ 1: 設計ファイルを準備する

最初に、次に従って設計ファイルを準備する必要があります。

• 3D モデル:破損したサーフェスや重なりがないことを確認して、STEP または IGES 形式を推奨します。
• 2D 図面: PDF または DWG 形式。主要な寸法、公差、表面処理要件が強調表示されます。
• 要件の説明：プロトタイプの目的、テストの基準、納期をエンジニアが理解しやすいように明確に定義します。

ステップ 2: 専門的な DFM 分析と即時見積もりを取得する

プラットフォームはすぐに大まかな見積もりを提供し、その後すぐに DFM の専門家が最適化のヒントとコストの内訳を提供します。 DFM の改善に関する相談や親身な支援を受けることもできます。

• 複雑な構造を簡素化し、加工コストを削減します。
• テストに応じて材料を変更します。
• プロセスパラメータを調整して納期を短縮します。

ステップ 3: 確認と生産、透明性のあるプロセスを楽しむ

ステップ 3 で注文を確認した後、プラットフォーム経由で進行状況を追跡することができます。設計仕様への継続的な準拠については、特定の段階で通知されます。

• 最初の作品と一緒に、検査レポートと高解像度の写真が提供されます。
• 生産中に問題が発生した場合は、エンジニアがすぐに連絡します。
• 最終納品前に、設計要件を満たしていることを確認するための包括的な検査が実施されます。

図 3: コンセプト開発から生産準備までの 7 段階のプロトタイプ製造プロセスを番号付きの段階とアイコンで示した円形図。

事例分析: 無人航空機航空ジンバルの金属構造コンポーネント、設計から機能検証までわずか 7 日間

課題: 強度と軽量性の究極のバランス

クライアントは、高性能ドローンの航空写真ジンバル用のメインフレームを希望していました。 7075アルミニウム合金要件であること。構造は複雑で、不規則な曲面を複数持ち、重量を減らし、空洞を減らしています。

お客様は、重量が 120g 未満でありながら 15G の衝撃に耐えられる部品を求めていました。地元サプライヤーの 3D プリント部品は十分な強度がなく、従来の CNC 加工では 2 週間のリードタイムがあったため、顧客の緊急のテストニーズは満たされませんでした。

JS 精密ソリューション: 5 軸 CNC 高速精密加工

アジャイルな DFM の対応: JS Precision の設計者は、モデルを受け取ってから 4 時間以内に、いくつかの鋭い内角を丸い遷移に変更することを提案しました。この変更により、強度が維持されながら工具寿命と加工効率が向上し、加工時間が 30% 短縮されました。

5、軸リンケージ 1、ステップ成形:ドイツから輸入した 5 軸 CNC マシニング センターが使用され、最適化されたツールパスと特殊な治具により、複雑な曲面を 1 回のセットアップで仕上げることができ、全体の精度は 0.05 mm で、同時に二次クランプのエラーは発生しませんでした。

並行後処理:機械加工の直後にサンドブラストと硬質陽極酸化が行われました。このプロセスは検査プロセスと並行して実行されたため、全体の納期には影響がありませんでした。

結果

• JS Precision は、設計要件を完全に満たす 10 セットの試作部品を7 日間で製造し、実際の重量はわずか 115g でした。
• 15G の衝撃試験後、部品は疑いなく基準を満たす性能を発揮し、コストは顧客の当初予算より 20% 低くなります。
• このような迅速な成功により、顧客は小規模なバッチ生産段階でソリューションを直接使用できるようになり、製品の発売サイクルが大幅に短縮されました。

あなたも同様の緊急のプロトタイピングのニーズを抱えていますか? JSプレシジョンへのお問い合わせでは、最短 3 日で納品できる CNC 加工ラピッド プロトタイピング サービスを提供し、プロジェクトの実装を加速するのに役立ちます。

図 4: 白い背景に分離された、安定化のための円筒形と角張った部分を備えた UAV 航空ジンバル用の堅牢な金属構造コンポーネント。

よくある質問

Q1: 私のプロトタイプには、CNC 加工と 3D プリントのどちらが適していますか?

強度があり、精度が高く、表面が美しい、機能的なプロトタイプが必要な場合は、CNC 機械加工が最適です。一方、3D プリントは、非常に高速に作業したい場合、複雑な内部フロー チャネル、または統合された構造がある場合の検証モデルに使用できます。 JS Precision は公平な意見を提供します。

Q2: プラスチック試作品の強度はどのくらいですか?

これを決定する重要な要素は、材料の種類です。たとえば、CNC で機械加工された PEEK プラスチックは、特定の金属に匹敵する強度レベルに達することができますが、ABS プロトタイプは優れた耐衝撃性と靭性を備えているため、シェル テストなどのプラスチック プロトタイプの製造シナリオに使用できます。

Q3: 金属試作品には通常どのような表面処理が施されますか?

アルミニウム合金のほとんどは、耐摩耗性と耐食性を向上させ、着色を可能にするために陽極酸化処理されています。ステンレス鋼はほとんどが不動態化または電解研磨されています。これらのタイプの仕上げ作業は、金属プロトタイプの製造で最も一般的に使用されるものです。

Q4: 注文後、どれくらいでプラスチックのプロトタイプを入手できますか?

単一の単純な ABS またはナイロンの CNC 機械加工部品について話している場合、プロセス全体を完了し、商品は3 ～ 5 営業日以内に発送されます。より複雑なコンポーネントや製品の場合、特別な後処理が必要になるため、明らかに時間がかかります。

Q5: 設計ファイルのセキュリティと機密性を確保するにはどうすればよいですか?

JS Precision は、厳格な NDA 契約に署名し、ファイルを暗号化して転送および保存し、さらに従業員機密保持システムを導入して知的財産の100% のセキュリティを保証します。

Q6: デザインの異なる複数のパーツを同時に注文できますか?

全然可能ですよ！ JS Precisionはワンストップサービスプロバイダーです。つまり、材料や設計の異なる複数の試作機械加工部品を一度に発注できるため、管理コストと物流コストが最適化されます。

Q7: プロトタイプテスト後に修正が必要な場合はどのようなプロセスになりますか?

ただ新しいデザインファイルをお送りくださいJS Precision は、以前の協力に従ってすぐに再見積もりを行い、生産を手配します。そのため、反復効率の利点を享受できます。

Q8: 組み立てサービスはありますか?

確かに、JS Precision は部品を機械加工し、専門的な組み立てサービスも提供します。完全に機能するアセンブリがお客様に届けられるため、時間を節約し、組み立ての品質を保証できます。

まとめ

プロトタイピングは単なる「モデルの作成」ではなく、製品イノベーションに不可欠な戦略的手段です。適切な材料を選択し、適切な方法を利用し、適切な協力者を特定することで、最速かつ最低コストで設計コンセプトを具体的な製品に変えることができます。

JS Precision は、プロトタイプ製造のスペシャリストとして、CNC 加工によるラピッド プロトタイピングの高い精度と速度、および積層造形によるラピッド プロトタイピングの多用途性と創造的な可能性の両方を認識し、お客様に最適なソリューションを決定することができます。

コンセプトを紙の中に閉じ込めずに、今すぐ効率的なプロトタイプの製造プロセスを開始してください。

3D ファイルを JS Precision プラットフォームに送信します24 時間以内に、専門的な DFM アドバイスとともに包括的な見積もりと生産計画が届きます。一緒に協力して、あなたの素晴らしいアイデアを迅速かつ正確に実現させましょう。
