Прецизионная обработка полупроводников с ЧПУ: все, что вам нужно знать | JS Точность

Прецизионная обработка полупроводников с ЧПУ является краеугольным камнем производства высоконадежного полупроводникового оборудования.

Для производства полупроводникового оборудования и компонентов точность и надежность — это не просто вишенка на торте, а незаменимый спасательный круг . Будь то перенос пластины в реакционную камеру или любое микроскопическое отклонение в какой-либо из частей, производственная линия останавливается.

Из этой статьи вы узнаете, как прецизионная обработка полупроводников с ЧПУ стала основной технологией в этой высокоточной области. Анализ будет касаться всего процесса: от пятиосной обработки до контроля допусков и стратегии мелкосерийного производства.

В нем также указываются ключевые проблемы, связанные с выбором, сотрудничеством и закупками, которые помогают найти идеального партнера-производителя .

Сводка ключевых ответов

Ключевые вопросы	Ключевые ответы	Основная ценность
Почему пятиосная технология так важна для полупроводниковых компонентов?	5-осевая обработка с ЧПУ завершила сложную обработку за один установ с высокой точностью и целостностью поверхности, что составляет основу обработки основных компонентов.	Это также устраняет ошибки зажима, значительно улучшая производительность компонентов и надежность производственной линии.
Как обеспечить безупречную точность компонентов?	Путем создания комплексной системы качества посредством контроля субмикронных допусков , управления чистыми помещениями и обработки материалов.	Он соответствует полупроводниковым стандартам, что сводит к минимуму вероятность сбоя и способствует бесперебойному производству.
Что следует учитывать при выборе партнера по прецизионной обработке?	Ищите отраслевой опыт, технические сертификаты, возможности совместной работы и меры по обеспечению безопасности данных.	Стабильность отношений дает вам расширенную команду инженеров , способную решать основные задачи.
Подходит ли мелкосерийная обработка для исследований и производства полупроводников?	Мелкосерийная обработка на станках с ЧПУ поддерживает быструю итерацию, снижает затраты и запасы, легко подключается к массовому производству.	Это ускоряет вывод продукции на рынок, оптимизирует денежные потоки и закладывает прочную основу для массового производства.

Ключевые выводы

• Точность – это жизнь: допуск полупроводниковых компонентов часто необходимо контролировать в пределах ± 0,005 мм, и любое отклонение может привести к убыткам в миллионы долларов.
• 5-осевая технология является обязательной: для сложных каналов потока, нестандартных полостей и других деталей 5-осевая связь с ЧПУ является единственным эффективным решением, которое отвечает требованиям точности и целостности.
• Небольшие партии являются ключом к быстрым исследованиям и разработкам: обработка с ЧПУ небольших партий может обеспечить быструю итерацию с чрезвычайно низкими затратами на пробы и ошибки, что является основной стратегией ускорения запуска продукта.
• Полный контроль процесса определяет успех или неудачу: отличные поставщики не только обеспечивают обработку станков, но также предлагают комплексную гарантию качества, включая чистую обработку и передовые измерения.

Почему стоит выбрать JS Precision для прецизионной обработки с ЧПУ?

В области прецизионной обработки полупроводников на станках с ЧПУ выбор подходящего партнера определяет успех или провал проекта. Точность, совместимость материалов и чистота полупроводниковых компонентов напрямую влияют на выход пластины и стабильность производственной линии, предъявляя чрезвычайно высокие требования к поставщикам.

С момента своего создания компания JS Precision более 15 лет занимается обработкой основных компонентов для клиентов среднего и высокого класса по всему миру. Контроль качества глубоко укоренен в компании посредством ИСО 9001:2015 и стандарты SEMI S2/S8.

Наши основные преимущества глубоко интегрированы в современное оборудование, профессиональные технологии и комплексное обслуживание, что позволяет нам точно решать проблемы обработки полупроводниковых компонентов.

JS Precision полностью оснащена 5-осевыми кластерами с ЧПУ мирового класса, которые обладают такими функциями, как конструкция высокой жесткости и система обратной связи с линейным энкодером. Вместе с КИМ и интерферометром белого света интегрированный замкнутый цикл процесса обработки, проверки и калибровки обеспечивает точный контроль на уровне ± 0,001 мм и достигает субмикронных требований к точности.

В то же время наш собственный инженерный персонал имеет большой опыт работы со свойствами полупроводниковых материалов и обращения с ними. Что касается сложных элементов, например, в реакционных камерах, мы разработали индивидуальные решения, от DFM и оптимизации процессов до крупномасштабного производства, устраняя проблемы разрушения материала и искажения размеров.

Что касается портфолио проектов, мы в JS Precision реализовали проекты точной обработки для более чем 50 международных производителей оригинального оборудования, специализирующихся на производстве полупроводникового оборудования.

Например, мы завершили проект механической обработки для известной компании, в рамках которого мы обработали керамические патроны ES с плоскостностью менее 0,005 мм, что обеспечило 100% квалификацию продукта. Мы завоевали максимальное признание и доверие.

Ищете надежного партнера по производству полупроводников с ЧПУ? Свяжитесь с командой инженеров JS Precision. Мы предлагаем бесплатный анализ технологичности и индивидуальные решения по обработке, которые помогут вам снизить затраты и повысить эффективность производства полупроводниковых компонентов.

Почему 5-осевая обработка с ЧПУ является неизбежным выбором для сложных полупроводниковых деталей?

При обработке сложных полупроводниковых деталей традиционный метод обработки может не дать лучших результатов в отношении баланса эффективности и точности.

5-осевая обработка полупроводниковых деталей на станке с ЧПУ стали незаменимыми в отрасли благодаря своим основным возможностям решения проблем геометрической сложности, точного контроля и обработки материалов.

Преодоление сложной геометрии – один зажим, полная формовка

5-осевая обработка с ЧПУ позволяет напрямую обрабатывать несколько угловых отверстий и неровных изогнутых поверхностей посредством интегрированного движения без схождения ошибок, возникающих при многократной обработке зажимов.

Эта технология сыграла решающую роль в сохранении концентричности и округлости таких компонентов, как реакционные камеры пластин (<φ0,01 мм), что значительно превосходит традиционный метод 3-осевой обработки.

Стремление к идеальному качеству поверхности

Его непрерывная траектория позволяет достичь чистоты поверхности Ra 0,2 мкм, уменьшить количество остатков частиц и соответствовать стандартам чистых помещений класса 10 , а также сократить циклы поставки более чем на 30%, не повреждая поверхности при использовании традиционного метода шлифования.

Освоение труднообрабатываемых материалов

Специальные виды сплавов и керамики, обычно используемые для изготовления полупроводниковых деталей, обладают определенными особенностями, поэтому преимущества 5-осевой обработки с ЧПУ для этих материалов значительны. Параметры обработки этих материалов следующие:

Тип материала	Твердость	Скорость резания (м/мин)	Скорость подачи (мм/об)	Глубина резания (мм)	Материал инструмента
глинозем керамический	≥150HRC	20-35	0,05-0,12	0,1-0,3	ПКД
Хастеллой C276	28-32HRC	60-90	0,10-0,18	0,2-0,5	Твердый сплав с покрытием
Титановый сплав Ти-6Ал-4В	30-35HRC	80-120	0,08-0,15	0,15-0,4	КБН
PEEK Пластик	Берег Д85-90	150-220	0,20-0,30	0,3-0,8	HSS
Нержавеющая сталь 316L	18-22 HRС	100-150	0,12-0,22	0,25-0,6	Твердый сплав с покрытием TiN

Вам необходимо обработать сложные полупроводниковые детали? Отправьте чертежи деталей и технические требования прямо сейчас. JS Precision будет использовать свою профессиональную 5-осевую обработку полупроводниковых деталей на станках с ЧПУ для предоставления высокоточных и эффективных услуг по обработке, помогая вам сократить цикл разработки продукта.

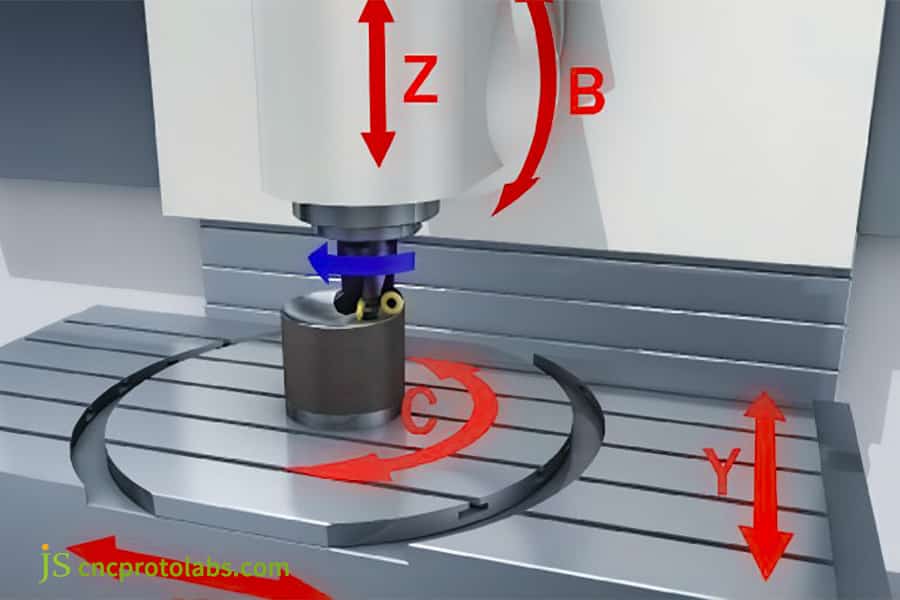

Рисунок 1. Технология пятиосной обработки обеспечивает беспрецедентную эффективность обработки сложных геометрических форм.

Как высокоточная обработка с ЧПУ обеспечивает отказоустойчивость полупроводниковых компонентов?

Высокоточная обработка с ЧПУ является ключом к обеспечению бесперебойной работы полупроводниковых компонентов. Полупроводниковая промышленность во многом зависит от точности компонентов, особенно для повышения производительности, поэтому точность машины зависит от аспектов качества.

Определение высокой точности: типичные допуски при обработке с ЧПУ в области полупроводников

Он характеризуется необходимостью того, чтобы компоненты имели очень высокий уровень толерантности. Различные компоненты требуют разных показателей точности. В следующей таблице показаны типичные требования к допускам для обычных полупроводниковых компонентов:

Тип детали	Требование допуска	Значение приложения
Расположение штифтового отверстия	±0,005 мм	Обеспечивает точное позиционирование детали и позволяет избежать зазоров при сборке.
Уплотняющая плоскость	<0,01 мм/100 мм	Обеспечивает вакуумную герметизацию и предотвращает загрязнение твердыми частицами.
Вафельный носитель	±0,003 мм	Сохраняет плоскостность пластин и обеспечивает однородность обработки.
Внутренняя стенка реакционной камеры	<φ0,008 мм	Обеспечивает единообразие технологической среды и улучшает качество продукции.
Газовое сопло	±0,002 мм	Контролирует скорость и направление потока газа, стабилизируя процесс.

Эти значения допусков не устанавливаются произвольно, а определяются на основе принципа работы и среды применения полупроводникового оборудования, а также являются основным проявлением допусков при обработке на станках с ЧПУ в области полупроводников.

Например, плоскостность плоскости уплотнения напрямую влияет на способность оборудования удерживать вакуум. Если он превышает предел, это может привести к утечке вакуума, что повлияет на нормальную работу процесса. Это также подтверждает важность точного контроля Допуски на обработку с ЧПУ .

Построение крепости качества: полный процесс проверки и контроля

JS Precision устанавливает тройную систему контроля точности: онлайн-датчики контролируют и корректируют параметры в режиме реального времени, выполняя контроль с обратной связью, вся готовая продукция проверяется с помощью координатно-измерительных машин и другого оборудования, ключевые процессы выполняются в чистом помещении при температуре 20 ± 0,5 ℃ и влажности 45–60 %, чтобы избежать воздействия окружающей среды.

Точное взаимодействие материалов и процессов

Оптимизация процесса обработки различных материалов: алюминиевый сплав 6061-T6 перед обработкой подвергается отжигу для снятия напряжений. После обработки нержавеющей стали 316L она будет пассивирована для защиты от коррозии, а материалы PEEK можно резать при низких температурах, чтобы предотвратить деформацию и уменьшить количество дефектов, вызванных источником.

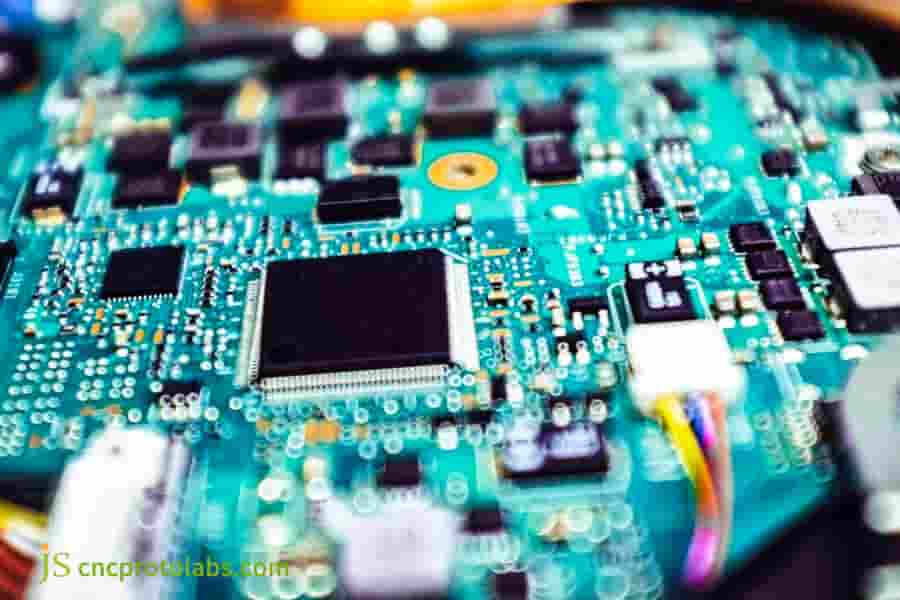

Рисунок 2. Полупроводниковые компоненты чрезвычайно малы и обычно требуют сложных функций и строгих требований к допускам.

Является ли мелкосерийная обработка с ЧПУ правильной стратегией для исследований, разработок и производства полупроводников?

Полупроводниковая промышленность, характеризующаяся быстрыми темпами технологического обновления и колебаниями рыночного спроса, является ключевой областью, в которой применяется эффективная поддержка мелкосерийной обработки с ЧПУ, которая уравновешивает факторы « эффективности, рентабельности и гибкости », играя очень важную роль в поддержке отрасли.

Гибкий путь от прототипа к проверке

Для мелкосерийного производства возможна доработка. быстрое прототипирование и мелкосерийное тестовое производство в течение 2-4 недель. В результате скорость исследований и разработок продукта сокращается на 30–50% при использовании традиционных методов крупномасштабного производства, что обеспечивает быстрый захват доли рынка.

Сокращение затрат на инвентаризацию и метод проб и ошибок

Нет необходимости в больших инвестициях в пресс-формы, можно напрямую обрабатывать в соответствии с 3D-моделями, избегая потерь отходов пресс-форм и невыполненных запасов, можно сократить затраты на исследования и разработки методом проб и ошибок на 40–60 % и адаптироваться к частым корректировкам конструкции.

Бесшовная интеграция с массовым производством: согласованность процессов

Благодаря стандартизированному программированию, инструментам и управлению процессами JS Precision напрямую повторно использует параметры пробного производства для осуществления массового производства, тем самым гарантируя качество и экономя время.

Метрики сравнения	Мелкосерийная обработка с ЧПУ	Традиционное массовое производство
Инвестиции в пресс-формы	Нулевые инвестиции	10 000–100 000 долларов США
Производственный цикл	2-4 недели	8-12 недель
Стоимость проб и ошибок	Низкая, гибкая настройка параметров	Высокая, громоздкая модификация пресс-формы
Давление на запасы	Производство по требованию, низкое давление	Требует накопления, высокого давления.
Применимые сценарии	НИОКР прототипов, небольшие партии	НИОКР-прототипы, малые серии.

На что следует обращать внимание при выборе партнера по услугам прецизионной обработки для полупроводниковых приложений?

Выбор подходящего поставщика услуг точной обработки имеет важное значение для производства полупроводниковых компонентов. Высококачественные партнеры не только предоставляют высокоточную продукцию, но и предлагают комплексную поддержку, такую ​​как техническое руководство и обеспечение цепочки поставок .

Таким образом, производители полупроводниковых компонентов должны учитывать определенные характеристики при выборе подходящего продукта. производство полупроводников с ЧПУ поставщик услуг.

Опыт важнее параметров: глубокие знания отрасли

Они должны обладать навыками в областях, связанных с требованиями к полупроводниковому оборудованию с точки зрения размера частиц, скорости выхода газа, а также обрабатываемости материалов, используемых в оборудовании, включая раму EFEM и газораспределительный диск , среди других требований.

Визуализированный список способностей и квалификаций

Ключевые показатели оценки включают в себя владение компанией кластером станков с ЧПУ как минимум с пятью осями и возможностью точной обработки, сертификацию внутренней лаборатории CNAS, ПОЛУ S2 Сертификация /SEMI S8 и возможность поддержки проектирования для технологичности.

Надежная цепочка поставок и прозрачное сотрудничество

Кроме того, поставщики должны обеспечить своевременность поставок на уровне более 95 % , назначить инженеров-проектировщиков для выполнения проектов и обеспечить прозрачную схему взаимодействия с клиентами от рекомендаций по дизайну до завершения, чтобы клиенты могли отслеживать проекты в режиме реального времени.

Если вы не знаете, как выбрать партнера по услугам точной обработки, обратите внимание на свои основные потребности и свяжитесь с нами. JS Precision предоставит подробный оценочный список поставщиков и профессиональные консультации, которые помогут вам выбрать наиболее подходящего партнера по производству полупроводниковых компонентов.

Рисунок 3. Современная прецизионная обработка использует оборудование с компьютерным управлением для изготовления сложных деталей, что отвечает растущим потребностям полупроводниковой промышленности.

Как получить точную и прозрачную расценку на обработку полупроводниковых деталей?

Получение точного и прозрачного ценового предложения на обработку полупроводниковых деталей является важным шагом в закупке полупроводниковых компонентов. Разумное предложение поможет вам контролировать расходы и избежать будущих споров о сотрудничестве . Для получения качественного предложения необходимо заранее подготовить и правильно интерпретировать содержание предложения.

Важная информация для предложений: укажите эти ключевые элементы

При подаче заявки на ценовое предложение вы должны предоставить подробную информацию, такую ​​как 3D/2D чертежи и подробные допуски, требования к материалам, необходимые материалы и/или сертификаты, обработка поверхности требуемая чистота, количество, дата поставки, эксплуатационные требования и особые требования, если применимо.

Распределение затрат: пять основных факторов, влияющих на ценообразование

Стоимость обработки полупроводниковых деталей в основном состоит из следующих пяти частей:

Состав затрат	Конкретный контент	Процент от общей цены
Материальные затраты	Стоимость сырья, такого как листы полупроводникового алюминиевого сплава и специальная керамика.	20%-30%
Затраты на программирование и подготовку инструментов	Затраты времени на автоматизированное производственное программирование, проектирование инструментов и изготовление приспособлений.	15%-20%
Затраты на содержание станков	Реальные затраты времени на обработку деталей на станках с ЧПУ.	30%-40%
Затраты на вторичную обработку	Стоимость последующих процессов, таких как обработка поверхности, очистка и термообработка.	10%-15%
Затраты на проверку качества	Стоимость комплексного контроля с использованием высокоточных приборов.	5%-10%

Получите представление о профессионализме поставщиков с помощью котировок

Цитата профессионала отражает силу и искренность их сотрудничества. Анализ котировки предполагает обращение внимания на следующие аспекты:

• Это подробное предложение (т. е. все ли статьи калькуляции представлены отдельно)?
• Содержит ли он альтернативные предложения по обработке для снижения затрат?
• Включают ли в расценки отчеты об испытаниях, обязательства по обеспечению качества и договоры о конфиденциальности интеллектуальной собственности?

Хотите точную предложение на обработку полупроводниковых деталей ? Загрузите чертежи деталей и технические требования. JS Precision предоставит подробное и прозрачное предложение в течение 3 рабочих дней, шаг за шагом объясняя структуру затрат и технологические решения.

Практический пример: JS Precision справляется с проблемой плоскостности полупроводниковой керамики толщиной 0,005 мм

В области прецизионной обработки полупроводников на станках с ЧПУ обработка высокоточных керамических деталей всегда считается ключевой технической проблемой. Успешный проект JS Precision по обработке керамического электростатического патрона (ESC) с очень высокими требованиями к плоскостности полностью демонстрирует сильные возможности компании в области высокоточной обработки на станках с ЧПУ.

Задача заказчика: экстремальные требования к плоскостности керамических электростатических патронов

Ведущему производителю полупроводникового оборудования требуются специальные глиноземные, керамические, электростатические патроны для своих новых инструментальных платформ для производства пластин. Важнейшими техническими характеристиками базы спроса являются:

Плоскостность критического интерфейса < 0,005 мм, шероховатость поверхности < 0,1 микрона, отсутствие микротрещин. Обычный процесс шлифования не может одновременно соответствовать критериям плоскостности и целостности поверхности, и с клиентом консультировались несколько поставщиков материалов.

Решение JS Precision: сочетание инновационных процессов с максимальным контролем

Отвечая потребностям и трудностям клиента, команда инженеров JS Precision разработала индивидуальное решение с использованием собственной технологии обработки компании:

1. Разработка индивидуального процесса: пятиосный ультразвуковой вибрационный станок. технология точного фрезерования заменили процессы шлифования. Изготовленные по индивидуальному заказу режущие инструменты из синтетических алмазов обеспечили высокую производительность съема материала, избегая при этом повреждения недр.

2. Контроль окружающей среды и процесса: Вся обработка проводилась в чистом помещении с контролируемой температурой ( 20 ± 0,5 ℃ ). Онлайн-зонды использовались для компенсации ошибок в режиме реального времени, а также для снятия стресса.

3. Многомерная окончательная проверка: после обработки для окончательной проверки используются планарная интерферометрия и профилометр белого света с полным сканированием площади для проверки соответствия.

Количественные результаты: отличная производительность, стабильная доставка

Например, уровень плоскостности поверхности поставленного изделия составил 0,003 мм, то есть превышение этого показателя на 40%. При этом на поверхности изделия не было следов каких-либо микротрещин . Помимо этих аспектов, проект был завершен за 8 недель, что означает, что он предлагал поддержку в создании новой модели для клиента.

Сталкиваетесь ли вы с аналогичными проблемами при высокоточной обработке полупроводниковых компонентов? Свяжитесь с JS Precision, чтобы просмотреть все подробности дела. Наши инженеры предоставят решение вашим требованиям с помощью высокоточной обработки с ЧПУ, чтобы преодолеть ваши технологические ограничения.

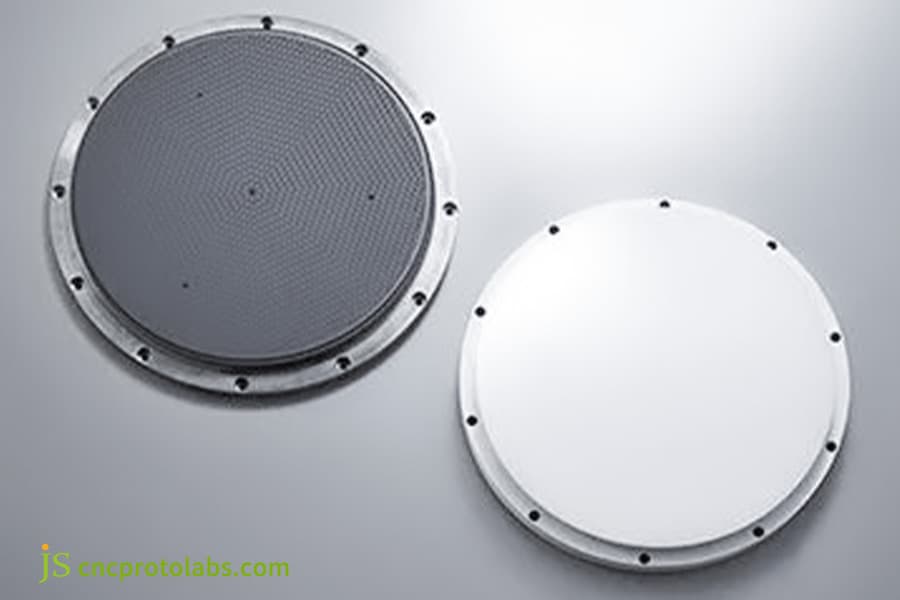

Рисунок 4. Электростатическая присоска из оксида алюминия и керамики.

Часто задаваемые вопросы

Q1: Что такое прецизионная обработка полупроводников с ЧПУ? Чем она отличается от обычной обработки на станке с ЧПУ?

Прецизионная обработка полупроводников на станке с ЧПУ — это метод обработки, разработанный специально для деталей полупроводникового оборудования. Он выходит далеко за рамки стандартов обычной промышленности в сверхточных станках, чистой окружающей среде, специальных обработках материалов и тестировании на субмикронном уровне, обеспечивая сверхвысокую надежность деталей, которую трудно достичь при обычной обработке с ЧПУ.

Вопрос 2. Какие широко используемые полупроводниковые материалы может обрабатывать JS Precision?

Можно обрабатывать широкий спектр материалов , включая важные классы деформируемых материалов: алюминиевые сплавы марок 6061-T6, 5052, нержавеющую сталь 316L, 304, титановые сплавы, никелевые сплавы, а также современные технические керамические материалы, такие как оксид алюминия и нитрид алюминия, в дополнение к важным конструкционным пластикам, таким как PEEK, VESPEL и т. д.

В3: Какую самую маленькую часть вы можете обработать? Каковы пределы толерантности?

Наименьший размер детали, которую может обрабатывать JS Precision, составляет 0,1 мм для деталей микроразмера. Уровень допуска JS Precision обычно составляет ±0,005 мм, однако JS Precision принимает пределы допуска ±0,002 мм .

Вопрос 4: Как обеспечить чистоту во время обработки и предотвратить загрязнение твердыми частицами?

JS Precision в некоторых своих процессах применяет методы чистых помещений, используя специальные инструменты и смазочно-охлаждающие жидкости, а затем методы окончательной обработки, такие как ультразвуковая очистка и плазменная очистка, которые обеспечивают достижение деталей необходимого уровня чистоты, например, класса 5 по ISO , прежде чем они покинут склад.

В5: Предоставляете ли вы услуги по обработке поверхности и постобработке?

Да, JS Precision предлагает комплексные услуги по анодированию, химическому никелированию, электрополировке и лазерной маркировке. Кроме того, все обработки соответствуют требованиям предотвращения загрязнения и устойчивости к коррозии в полупроводниковой промышленности.

В6: Сколько времени обычно занимает от запроса до получения образцов?

JS Precision будет сделать подробное предложение в течение 3 рабочих дней после получения данных. Для простых образцов деталей это займет около 2–3 недель и примерно 4–6 недель для сложных образцов.

Вопрос 7: Поддерживает ли компания переход от прототипа к массовому производству?

При полной поддержке одно из основных преимуществ JS Precision заключается в том, что параметры процесса и стандарты контроля качества, проверенные на этапе прототипа, могут быть легко перенесены в последующее крупномасштабное производство.

В8: Какая поддержка предоставляется, если во время сборки или тестирования обнаружены проблемы?

JS Precision предлагает комплексную послепродажную техническую поддержку. Если возникают сопутствующие проблемы, связанные с производством, мы сосредоточимся на процессе расследования, чтобы найти решение.

Краткое содержание

В конечном итоге в производстве полупроводников точность и надежность компонентов напрямую определяют границы производительности оборудования.

Прецизионная обработка полупроводников с ЧПУ — это не просто обработка поступающих материалов , а системное проектирование, объединяющее современное оборудование, глубокие знания технологических процессов и строгий контроль качества.

JS Precision представляет собой выбор партнера, который может обрабатывать допуски до ± 0,005 мм, сложные керамические материалы и сложные пятиосные поверхности. Выбор JS Precision означает доступ к расширенной команде инженеров, которая разбирается в отрасли и решает сложные проблемы.

Пожалуйста, пришлите нам чертеж детали и технических требований, команда экспертов JS Precision предложит индивидуальное решение, включающее анализ технологичности, прозрачную разбивку затрат и осуществимый план поставки. Давайте начнем превращать ваше требование в точность в определяющий фактор преимуществ вашего продукта на рынке.
