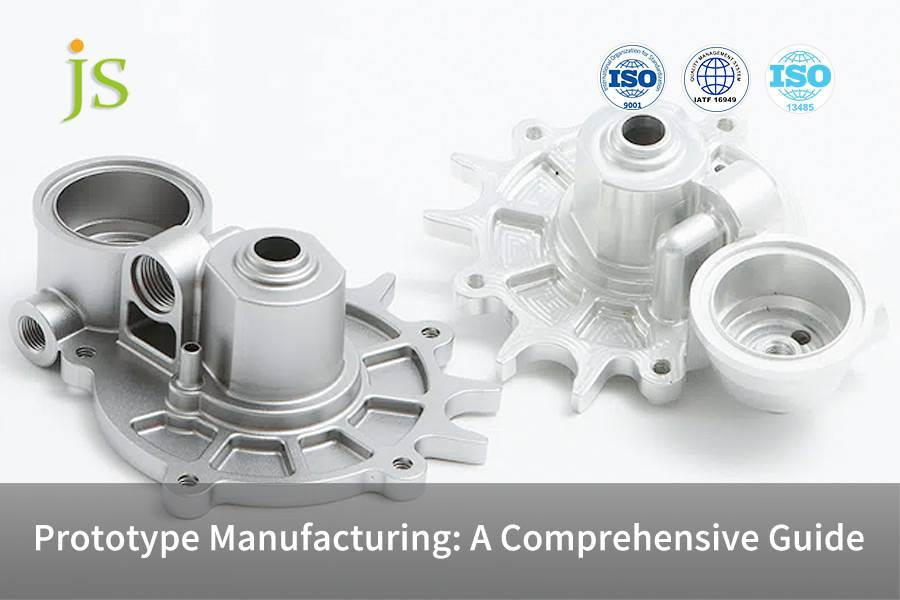

原型制造：综合指南| JS精密

原型制造是连接虚拟设计与实体产品的桥梁。可以验证设计的可行性，降低研发风险，加速上市。

面对塑料和金属原型制造的选择，以及CNC和增材制造的技术差异，如何平衡成本、速度和质量？

本手册剖析了原型设计的本质，从而揭示了 JS Precision 如何通过一站式服务帮助您有效跨越从“想法”到“实物”的鸿沟。同时，其快速原型技术可以帮助整个创新迭代过程。

关键答案摘要

您的核心关注点	JS Precision 解决方案	项目的核心价值
原型和材料选择的重要性	拥有从塑料到金属的材料库，并提供有关材料选择的专业建议，以满足不同的要求。	根据功能、外观、成本等方面的测试目标进行预测，也为决策提供了适当的依据。
成本和速度优化	介绍原型加工的成本结构，并提供从几天到几周的交付时间，以满足不同的需求。	实现具有成本效益的迭代速度，从而缩短研发周期。
技术可靠性和协作启动	提供品质保证原型机加工零件并且还可以实现顺利的启动过程。	获得一流的原型，将制造变成创新的主要来源。

要点

• 原型设计的主要原则是降低风险并更快地获得更深入的理解，而不仅仅是生成模型。
• 材料的选择（塑料还是金属）应该是一个深思熟虑的决定，考虑到原型的功能测试方面、机械性能要求和可用预算。
• 数控加工快速成型在精度、强度和小批量经济性方面具有非常好的优势，这对于功能性金属原型尤其有利。
• 增材制造快速原型在形状复杂、迭代速度快和组装成本较低的情况下是独一无二的。
• 从一开始就与制造专家合作进行可制造性设计 (DFM)，可以节省高达 30% 的后期额外成本和时间。
• 如果您选择像JS Precision这样同时拥有数控和增材制造技能的合作伙伴，您将获得真正独立且最佳的技术路径建议。

为什么相信本指南？ JS Precision 在原型制造方面拥有丰富的经验

原型制造是一个艰难的领域，需要技术知识、方法和经验。 JS Precision 从事这一行业已超过 10 年，为航空航天、医疗器械和消费电子等不同行业的 1000 多家客户提供服务，拥有超过 100 万个原型加工零件的记录。

我们拥有从三轴到五轴齐全的CNC加工设备，并配备FDM和SLA的增材制造快速成型生产线，一次就可以满足客户的多样化需求。

说到质量控制，JS Precision ISO 9001:2015 认证并建立了从设计分析到成品检验的完善的质量控制体系。每一批原型机加工零件都会借助 CMM 三坐标测量机等精密仪器进行检查，以保证尺寸精度。

我们的工程团队成员平均在该行业工作了8年以上，这意味着他们可以很快地针对各种原型需求提出最佳的工艺解决方案。

例如，在塑料原型制造中，他们指导选择合适的工程塑料，而在金属原型制造中，他们为工作选择最具成本效益的金属材料。

此外，JS Precision 收集了成功的快速原型设计项目的广泛记录，因此可以使用一系列经过验证和成熟的解决方案来复制从基本概念模型到高度复杂的功能原型的任何内容。

例如，我们为某医疗器械客户量身定制了200套PEEK塑料功能样机。客户要求精度为0.05mm，交货期为10天。

通过CNC加工的工艺优化，我们在8天内交付，良率100% ，客户的初始预算下降了18%，并且客户能够比计划提前两周完成功能测试。

想知道 JS Precision 如何为您的项目量身定制原型制造解决方案？立即提交您的需求，即可获得免费的定制技术评估报告，并由专业工程师解答您的问题。

什么是原型制造以及为什么它对您的项目成功至关重要？

原型制造是指根据产品设计创建经过验证、测试和演示的物理模型。 快速原型技术是工作效率的本质，它直接影响设计的可行性，从而影响批量生产的成本和时间。

原型的功能定义

原型制造原型有3种不同类型，根据项目的不同阶段进行调整：

• 概念原型：通常是塑料或泡沫，用于以非常低的成本在视觉上揭示外部特征和形状，因此非常适合早期想法共享。
• 功能原型：模仿批量生产过程的多材料工艺生产出功能齐全的原型，可以帮助您测试产品的性能并收集用户反馈。它是塑料和金属原型制造的主要应用。
• 产前手板：根据量产规格制作，用于确认生产流程、评估供应链。这是产品上市前的最后一次检查。

为什么一个原型值得举行一千次会议？

原型制造的价值远远超出模型演示，具有三个核心方面：

• 早期缺陷识别是物理原型的巨大好处之一。它们可以检查物理装配和强度，从而可以在 CAD 模型中发现更多错误。然后您可以在变更成本比产品制造后低10倍的时候进行修改。
• 市场反馈验证是功能原型的优势之一。使用它们进行小规模测试可以提供真实的消费者反馈，从而避免发布后反应冷淡。
• 投资者推介是开发高质量原型的一个重要原因。它们比 PowerPoint 演示更有说服力，直观地展示产品价值，从而增加获得投资的可能性。

塑料与塑料金属原型制造：如何选择合适的材料？

塑料原型制造和金属原型制造是两大领域，其材料特性和应用场景存在显着差异，应根据项目需求进行选择。

塑料原型制造

塑料原型制造的优点是成本低、加工速度快、重量轻。常用材料及其性能如下表所示：

材料类型	拉伸强度（兆帕）	温度范围（°C）	典型应用
ABS	40-50	-20~80	电子产品外壳、卡扣结构
个人电脑	60-70	-40~120	透明部件、耐冲击结构
尼龙	50-80	-30~100	耐磨齿轮、滑动件
窥视	90-100	-60~250	高温、耐腐蚀精密零件

所有材料性能均符合ASTM D638 标准。塑料手板制造是外观验证、轻量化测试和早期迭代的良好选择，加工成本仅为同规格金属手板的30%-50% 。

金属原型制造

金属原型制造的优点是高强度、高精度和接近批量生产。常用材料及其性能如下表所示：

材料类型	拉伸强度（兆帕）	密度（克/立方厘米）	典型应用
铝合金6061	276	2.7	轻量化结构部件、散热部件
铝合金7075	第572章	2.8	高强度承重结构、无人机部件
不锈钢304	550	7.9	耐腐蚀部件、医疗设备
钛合金	860	4.5	航空航天部件、高端医疗植入物

金属原型制造是功能、高温高压测试和强度验证的良好选择，是数控加工快速成型的主要应用领域。

不确定是否为您的项目选择塑料或金属原型？告知 JS Precision 您的测试需求，以获得免费的材料选择建议，从而减少原型制造的试错成本。

图 1：各种形状、颜色（银色、黑色、红色、白色）和材料的原型零件整齐地排列在白色表面上。

CNC 加工快速原型制作：您能以多快的速度真正获得功能原型？

CNC加工快速成型是原型加工中最精确且利用率最高的方法，可将 3D 模型直接转换为高强度原型加工零件。

从数字模型到物理对象的高速公路

CNC加工快速成型是一种非常快速的生产方式，其效率主要来源于以下几个核心步骤：

• 编程阶段：将CAD模型导入CAM软件，生成刀具路径和加工参数，工程师优化流程。
• 夹紧台：将原材料固定在机床工作台上，专用夹具确保加工稳定。
• 加工阶段：机床按照程序进行切削，完成粗加工和精加工。
• 后处理阶段：可对零件进行去毛刺、抛光、阳极氧化处理，以获得更好的外观和性能。

他们的交货时间非常灵活，简单零件3-5天内交货，复杂零件7-10天内交货，这比传统机械加工要好。

数控加工快速成型的两大核心优势

• 超高精度：普通精度为0.1mm，高精度可达0.01mm ，对于功能样机测试绰绰有余。
• 材料保真度：通过使用大批量、生产级的板材或棒材，原型的机械性能将与最终产品几乎相同，并且测试结果可以信赖。

急需高精度原型机加工零件？立即联系 JS Precision，提交您的 3D 模型，您只需 3 天即可获得满足您要求的 CNC 加工原型。

如何确保增材制造快速原型中的层粘附力？

增材制造快速原型是一种通过将材料一层层叠加来创建原型的过程。零件的强度主要由层间附着力决定，如果附着力差，会导致零件开裂、变形。

了解层粘合力：影响打印部件强度的主要因素

FDM 和 SLS 方法中的层间粘合基于材料熔化和冷却。如果层与层之间的附着力不够，那么零件就会变得各向异性，垂直强度甚至可能低于水平强度的50% ，从而可能无法通过功能测试。

关键工艺参数控制

要获得最佳的层间附着力，四个核心工艺参数的控制：

• 打印温度：喷嘴温度应足够高以熔化材料。使用PLA材料时，建议喷嘴温度为195-220℃ ，热床温度为50-60℃ 。
• 层厚选择：层厚越小，附着力越强。创建功能原型时，最好将厚度设置为 0.1-0.2mm。
• 打印速度：如果速度太高，则不会完全熔化，同时，如果太慢，零件会变形。 50-80mm/s是速度较好的范围。
• 材料干燥度：吸收水分的材料会导致产生气泡。使用材料前，将其放入干燥箱中干燥4-6小时。

想解决增材制造快速原型中的层粘附问题吗？下载JS Precision的“增材制造工艺《参数优化白皮书》免费提供专业调试解决方案。

图 2：通过增材制造制成的黄色块，在白色背景上通过放大的插图视图显示其表面上明显的水平层。

原型机加工零件的成本驱动因素是什么？

许多因素都会影响原型机加工零件的成本。通过了解这些因素，人们可以更有效地利用原型制造预算。

设计复杂性：如何决定加工时间

设计复杂性是决定价格的主要因素。以下功能会增加成本：

• 深腔结构：刀具较长，导致刀具磨损更多，加工时间更长。
• 薄壁结构：由于容易变形，需要多次装夹和调整，增加时间。
• 小内圆角：小直径切削刀具的使用，降低了加工效率。
• 严格的公差：公差等级每增加一个等级，加工成本就会增加20%-30% 。

材料与工艺：影响成本的核心因素

材料和工艺对成本有重大影响。具体数据如下表所示：

材料类型	单位材料成本（美元/公斤）	处理时间（小时/件）	精度等级(mm)	精度等级(mm)	10 件总成本（美元）
ABS（塑料）	8.5	1.2	±0.10	32.6	298.5
PEEK（塑料）	158.2	2.8	±0.05	289.7	2712.3
铝合金6061	12.8	1.8	±0.08	68.4	632.5
不锈钢304	28.6	2.5	±0.06	115.8	1086.2
钛合金	135.4	4.2	±0.03	398.6	3724.8

小批量原型加工按“人工+材料+耗材”定价，批量订单可享受阶梯折扣。

如何开始定制我的原型机加工零件？

定制原型机加工零件很容易， JS Precision 有一个漂亮的 3 步骤启动计划。

第 1 步：准备设计文件

首先，您需要根据以下内容准备设计文件：

• 3D模型：建议使用STEP或IGES格式，确保没有破损的表面或重叠。
• 2D 图纸： PDF 或 DWG 格式，突出显示关键尺寸、公差和表面处理要求。
• 需求描述：明确原型的用途、测试标准、交付时间，方便工程师理解。

第2步：获得专业的DFM分析和即时报价

该平台会立即为您提供粗略的估算，DFM 专家很快就会为您提供优化技巧和成本明细。您还可以获得有关 DFM 改进的咨询和亲切的帮助。

• 简化复杂结构，降低加工成本。
• 根据测试更换材料。
• 调整工艺参数以缩短交货时间。

第三步：确认生产，享受透明流程

在第3步确认订单后，您有机会通过平台追踪进度。您将在特定阶段收到有关持续遵守设计规范的通知。

• 除了第一件作品外，您还将获得检验报告和高分辨率图片。
• 如果生产过程中出现任何问题，工程师会立即与您联系。
• 在最终交付之前，将进行全面检查，以确保符合设计要求。

图 3：一个圆形图，说明了从概念开发到生产准备的七步原型制造过程，并带有编号的阶段和图标。

案例分析：无人机航拍云台金属结构件，从设计到功能验证仅需7天

挑战：强度与轻量之间的终极平衡

一位客户想要一个用于高端无人机航拍万向节的主机架， 7075铝合金是一个要求。结构复杂，有多个不规则曲面，并有减重腔。

客户想要重量小于 120 克但能够承受 15 G 冲击的零件。当地供应商的3D打印零件强度不够，而传统CNC加工的交货时间只有两周，因此无法满足客户紧急的测试需求。

JS 精密解决方案：五轴 CNC 高速精密加工

敏捷的 DFM 响应： JS Precision 的设计师在收到模型后的四个小时内，建议将一些尖锐的内角更改为圆形过渡。这一变化在保持强度的同时还提高了刀具寿命和加工效率，从而使加工时间减少了 30% 。

五、轴联动一、步进成型：采用德国进口五轴数控加工中心，通过优化的刀具路径和专用夹具，一次装夹完成复杂曲面，整体精度达到0.05mm ，同时不产生二次装夹误差。

并行后处理：喷砂和硬质阳极氧化在加工后立即进行。该过程与检查过程同时进行，总体交付时间不受影响。

结果

• JS Precision在7天内生产了10套完全满足设计要求的原型零件，实际重量仅115克。
• 经过15G冲击测试后，该部件毫无疑问能够达到标准，并且成本比客户的初始预算低20% 。
• 如此快速的成功让客户可以直接在小批量生产阶段使用该解决方案，从而大大缩短了产品上市周期。

您是否也有类似的紧急原型制作需求？联系JS精密，我们可以为您提供数控加工快速成型服务，最快3天交货，帮助您的项目加速实施。

图 4：用于无人机空中万向节的坚固金属结构组件，具有用于稳定的圆柱形和角形部分，隔离在白色背景上。

常见问题解答

Q1: CNC 加工和 3D 打印哪个更适合我的原型？

如果您想要一个坚固、精确且表面美观的功能原型，那么 CNC 加工就是您的最佳选择。另一方面，当您想要非常快速地工作、具有复杂的内部流动通道或集成结构时，3D打印可用于验证模型。 JS Precision可以给您公正的意见。

Q2：塑料原型的强度如何？

决定这一点的关键因素是材料的类型。例如，CNC加工的PEEK塑料可以达到与某些金属相当的强度水平，而ABS原型具有良好的抗冲击性和韧性，因此可以用于外壳测试等塑料原型制造场景。

Q3：金属手板通常进行哪些表面处理？

铝合金大多经过阳极氧化处理，以提高耐磨性和耐腐蚀性，并使着色成为可能。不锈钢大多经过钝化或电解抛光。这些类型的精加工是金属原型制造中最常用的精加工。

Q4: 下订单后多快可以得到我的塑料原型？

如果我们谈论的是单个、简单的 ABS 或尼龙 CNC 加工零件，那么整个过程可以完成，并在 3-5 个工作日内发货。更复杂的部件或者需要特殊岗位的产品，处理显然会花费更多的时间。

Q5: 如何确保我的设计文件的安全性和保密性？

JS Precision签署严格的NDA协议，以加密方式传输和存储文件，并实行员工保密制度，保证您的知识产权100%安全。

Q6: 我可以同时订购多个不同设计的零件吗？

完全有可能！ JS Precision 是一站式服务提供商，这意味着您可以下一个订单，其中包括不同材料和设计的多个原型机加工零件，从而优化管理和物流成本。

Q7：样机测试后如果需要修改，流程是怎样的？

只是将您的新设计文件发送给我们， JS Precision将立即按照我们之前的合作重新报价并安排生产，让您受益于迭代效率优势。

Q8: 你们提供组装服务吗？

当然，JS Precision会加工零件，也为您提供专业的装配服务，将功能齐全的装配交付给您，节省您的时间并保证装配质量。

概括

原型制作不仅仅是“制作模型”，而是产品创新的重要战略杠杆。选择合适的材料，采用正确的方法，找到合适的合作者，可以将您的设计理念以最快的速度、最低的成本转化为有形的产品。

JS Precision作为原型制造专家，能够认识到数控加工快速原型的高精度和速度以及增材制造快速原型的多功能性和创造性潜力，并为您选择最合适的解决方案。

不要让您的概念仅限于纸面上，立即开始高效的原型制造流程：

将您的 3D 文件提交到 JS Precision 平台，并在24小时内，您将获得全面的报价和生产计划以及专业的DFM建议。让我们共同努力，让您的绝妙想法快速准确地变为现实。
