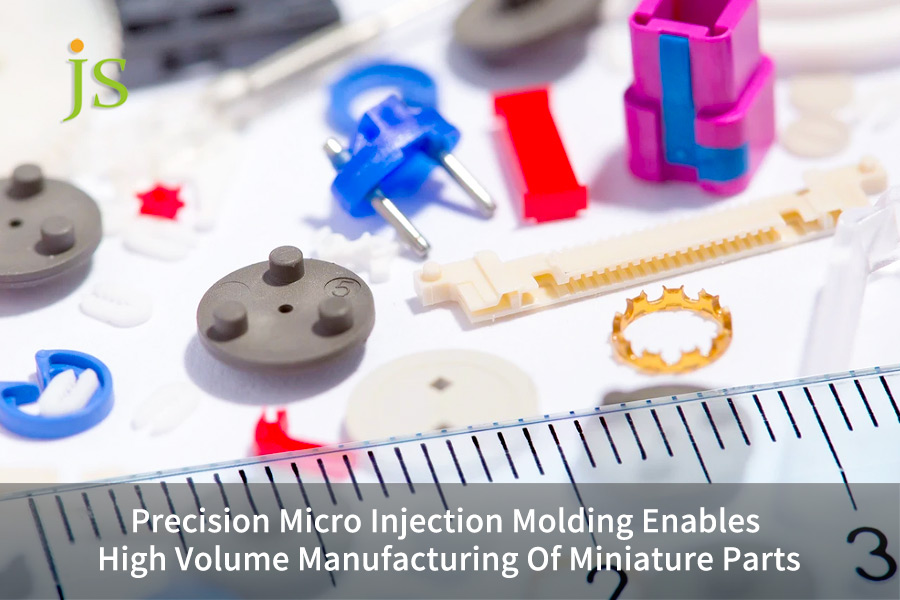

精密微注塑可实现微型零件的大批量制造

微注射成型是用于大规模生产微型零件的秤。

例如，对于壁厚要求为 0.15mm 的微型连接器，传统方法仍有 67% 的时间失败，因为材料未正确填充。此外，模数为 0.3 的微型齿轮和 40% 的空气滞留风险可能会损坏价值数万美元的模具。

我们能否缩小旧的喷射系统并期望它们能够正常工作？在这种情况下，大规模生产并不是以较小的规模复制大型机器。加压填充、保证模具精度和稳定的过程控制是传统工厂无法解决的主要问题。

快速参考

核心问题	技术方案	关键数据	商业价值
填充不足	微型螺杆（8-14mm）+可变模温控制	进样精度0.001g，收率94%	日产量突破10万件
模具缺陷	薄膜扇形浇口+微排气通道	滞留空气率0.3%，模具寿命150万次循环	首次试模成功率≥90%
量产控制	闭环成型反馈+在线视觉检测	Cpk从0.92增加到1.41，不良率22ppm	保证100万件一致性
单位成本高	128腔模具+模内自动浇口切割	单位成本 0.0052 美元（包括折旧）	免费成本模型计算

要点

• 微型零件的批量生产需要专门的微型注塑机，体积在0.005g以下。常规工业设备无法承受该负载。模腔中的一次错位可能会毁掉整批产品。
• 型腔公差必须保持在0.002mm以内，表面粗糙度必须保持在Ra0.5m，并达到SPI A-2抛光规格。这不是可选的 - 它是一致输出所必需的。
• 尽早测试原型可以节省数万美元的材料损失和返工费用。一个3D打印微模具零件运行费用约为 500 美元——与故障成本相比便宜。
• JS Precision 涵盖从设计到人工智能驱动的缩放的所有内容。他们处理从第一个样品到全面运行的整个过程，解决微型零件制造中的实际问题。

为什么信任 JS Precision 的微注塑？

微注射成型不仅仅是一个最后期限，它是扩大微型零件生产规模时管理成本和降低风险的基础。

JS Precision在医疗、电子和汽车领域已有十多年的经验。通过真实世界的数据建立深厚的经验。

我们的过程控制不仅仅是理论上的，而且有来自实际生产运行的数千个测试结果的支持。可能或多或少，它们的可靠性源于与高风险行业的长期合作。

微型零件批量生产的核心需求是全程可控和精度保证。 JS Precision的全链条技术控制优势可以精准匹配这一需求。

注塑成型的整个过程，从模具设计、原型制作到大规模、低成本注塑成型，均由专业工程师完成。

我们的ISO 13485:2016 标准内部模具车间配备线切割和超精密数控设备，可加工公差0.002mm的型腔，为客户实现高精度批量生产。

没有什么比现实世界的例子更清楚地展示协作了。例如，我们的一位医疗客户生产壁厚低至0.12mm的微型传感器外壳，过去将批量生产外包给大型注塑公司。

结果，他们的良率很低，仅为 78% ，单位成本约为 0.022 美元，这大大降低了盈利能力。

我们的客户转向JS Precision，通过我们定制的微注塑工艺和注塑模具设计优化，客户将良率提高到96%，日产量达到120,000+，并将单位成本降低到0.0078美元。

他们每年节省近百万美元，有效实现了降本增效。

降低成本、提高效率、提供稳定的量产解决方案是客户的主要诉求。 JS Precision 始终致力于满足这一需求，我们的服务完全透明，结果是可衡量的。

所有技术方案均经过原型验证和数据测试，毫无优势可言。

要了解有关我们能力的更多信息，请联系我们的工程师进行专门的微注塑可行性评估，并解锁根据您的需求量身定制的定制解决方案。

微注塑如何解决微型零件的规模化生产问题？

微注射成型工艺可有效生产工业制造所需的大量微型部件。该系统的主要优点是能够解决两个主要问题，包括灌装不完全和生产过程不稳定。

该系统采用微型螺杆配合可变模温系统，可实现0.001g的重量测量，通过大批量注塑运营。

微螺杆及可变模温控制技术参数

微型零件注塑工艺的核心设备参数根据其具体需求指导所有操作。

该系统通过 8-14mm 的微螺杆直径范围实现0.001g 至 0.001g 的精确质量控制，使操作员能够以毫克增量管理注射量，以获得最佳灌装结果。

操作员通过细针控制墨水流量，从而提供精确的体积控制，从而用适量的墨水填充狭小的书写空间。

该系统能够通过其动态温度变化的能力来主动修改模具温度。

该系统通过温度控制来维持填充操作，使树脂温度达到所需水平，同时系统还使用快速冷却方法来减少冷却阶段的操作时间。

微型连接器量产数据及商业意义

微型连接器项目通过0.18毫米壁厚设计，采用传统注塑成型，产量达到67% ，每天产量不到30000个。

JS Precision 实施微注塑成型后，生产过程的成品率达到 94%，按照大批量注塑标准，每天的产量超过 100000 件。

我们提供微型注塑成型可行性评估，要求最小注射量为0.005g，可批量生产不同微型零件，同时解决填充不完全的问题。点击查询评估详情。

注塑模具设计如何重新定义微型零件的浇口和排气？

注塑模具设计是微零件成型的关键，浇口和排气设计不当很容易导致模具报废。

采用专用浇口和微排气槽方案，可以解决困气等缺陷，保证微注塑的成功量产。

薄膜扇形浇口和微通风通道的设计规范

注塑模具设计中的浇口和排气口都有非常精确的规格。这些对成型效果有直接影响：

薄膜扇形浇口： 0。05-0。厚10mm，宽度为零件壁厚的2-3倍。这有助于降低熔体阻力并延长材料的使用寿命。

简而言之，就像将小直径的水管与大直径的连接器连接起来一样。水会流动得很顺畅，不会有因流量过大而损坏的危险。

微排气通道： 0. 003-0.深008mm，宽0。5mm，间隔2mm，均匀分布在熔体端部。这极大地有助于减少滞留空气率。

验证结果及商业承诺

通过简化注塑模具设计，微型齿轮因空气滞留而导致的缺陷率从12%大幅降低至0. 3% ，模具寿命也提高至1. 500万次。摩尔多瓦设计优化提供免费的 DFM 报告。

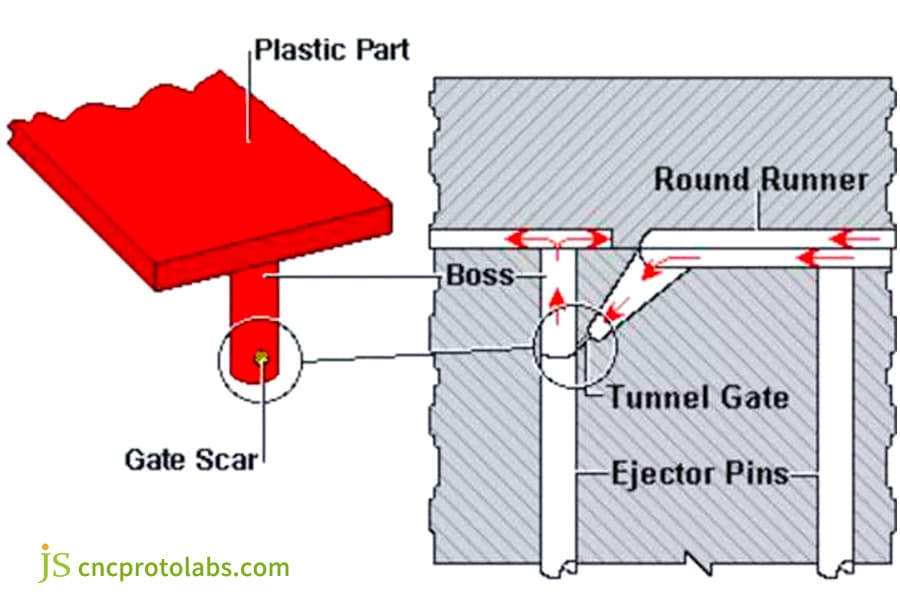

图 1：微型零件隧道浇口注射成型装置的横截面图，显示了流道系统、浇口以及带有浇口疤痕的最终零件。

如何通过注塑成型提前验证微型零件的填充极限？

注塑成型是大规模制造之前的生产步骤。它有助于及早验证填充限制并减少模具制造的危险。

它是通过使用低成本的3D打印镶件或单腔铝模具进行注塑，快速改变注塑模具设计和工艺参数，从而限制试模次数。

3D 打印微模具嵌件的技术路径

注塑成型原型3D 打印符合原型的准确性和可用性：

模芯采用HDT 150的耐高温光敏树脂打印， POM、ABS等材料50-200片注塑成型，让客户快速、低成本地进行设计可行性验证，摆脱盲目开模的损失。

实际案例研究和流程窗口增强

我们的一款客户样机经过注塑测试，流道厚度仅为0.15毫米，所需注射压力为220MPa（这很容易导致材料降解）。

通过重新设计更换流道，压力降低至180MPa，这是填充效果和材料性能的折衷。

如何通过大批量注塑实现微型零件的零缺陷量产？

大批量注塑配合微注塑技术，能够实现微型零件的零缺陷批量生产，有效平衡生产速度和质量两方面。

在这里，通过精确的监控和温控技术来稳定产能的控制，同时满足低成本注塑从而实现高效、低成本、零缺陷的生产。

闭环成型反馈和在线视觉检测系统

事实上，大批量注塑稳定性需要精确的监控系统。讨论要点如下：

采样率为1kHz的型腔压力传感器，采用闭环控制，精确切换保压和填充节点，从而消除填充过程中可能出现的任何问题。

5兆像素视觉系统可以识别小至0。01mm的尺寸变化，并立即实时剔除不良品，这是保证零件一致性的最佳方式。

工艺能力数据和工艺调整

我们实施上述系统后，微型零件的 Cpk 值从 0. 92 提高到 1. 41，缺陷率降低到 22 ppm，跻身行业领先企业之列。

我们采用全电动注塑机+AI工艺自调节，对模具温度和粘度波动进行实时补偿，这是获得100万个连续零件一致性并满足大批量注塑要求的关键。

不同型腔数微型模具的成本与效率比较

型腔数量	单位成本（包括折旧，美元）	日产量（件）	模具寿命（10,000 次循环）	适用零件类型	成型周期（秒）
32 个空腔	0.012 美元	50,000	120	复杂微型零件	8
64 个空腔	0.009 美元	80,000	130	传统微型连接器	7
128 空腔	$0.0052	150,000	150	简单的微型齿轮	5
256 空腔	0.0045 美元	280,000	100	超小型微型触点	4

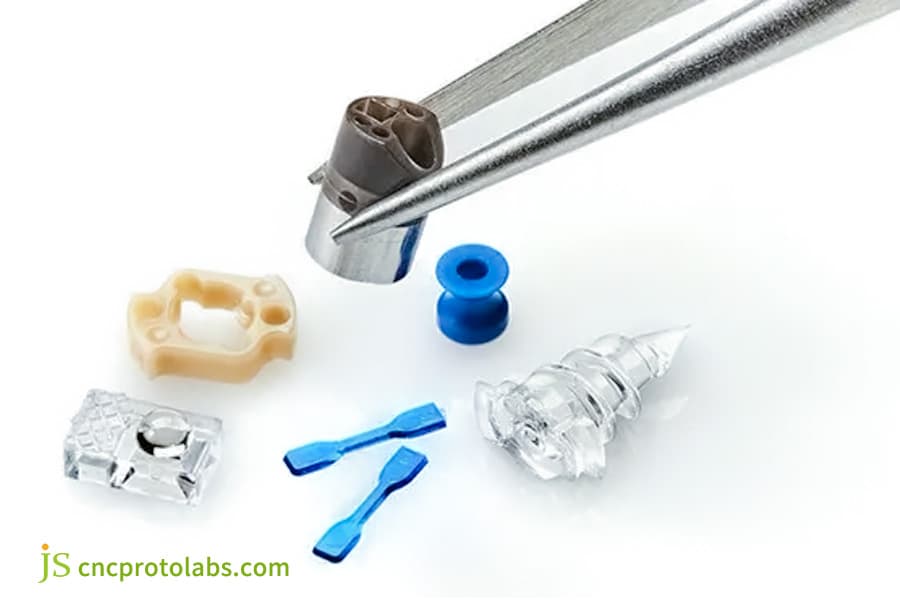

图 2：一把镊子小心地夹住一个小的深色圆柱形部件，周围排列着其他各种形状和颜色的微模制部件，并放置在白色表面上。

低成本注塑如何降低微型部件的单个成本？

廉价的注塑成型可以在不降低质量的情况下显着降低微型零件的单位成本。也能很好的配合批量生产的要求。

通过将多腔模具和自动化技术与加工能力相结合注塑模具中国，有可能达到新的成本效益和生产力水平。

128腔模具及模内自动浇口切割技术

低成本注塑的目的是提高生产率并降低劳动力成本。简单来说，主要技术方面有以下几个方面：

• 128腔全对称热流道分布，可均匀填充零件。剩余浇口尺寸仅0.05mm，无需进一步操作，从而降低了人工成本。
• 模具内的自动浇口切割系统可在注塑过程中完成切割，缩短成型周期2秒，进一步提高生产效率。

成本比较及免费计算服务

一件模制件的生产费用主要取决于型腔数量： 64 个型腔 0.009 美元，128 个型腔 0.0052 美元，256 个型腔 0.0045 美元。必须在模具的定价、夹紧力和填充平衡之间进行权衡。

微型零件注塑工艺参数对照表

零件类型	壁厚（毫米）	注射压力（MPa）	模具温度 (°C)	屈服 （％）	适用流程
微型连接器	0.15-0.20	180-220	80-100	94	微注塑
微型齿轮（模块 0.15）	0.12-0.18	200-240	90-110	95	微注塑
医疗传感器外壳	0.10-0.15	195-250	100-120	96	大批量注塑
微接触	0.08-0.12	220-260	110-130	93	低成本注塑

为什么中国注塑模具的加工能力成为微量批量生产的关键瓶颈？

注塑模具加工能力是微批量生产的核心瓶颈，直接决定模具寿命和产品良率。

顶级加工工艺可产生精确的型腔尺寸以及满足以下要求的表面粗糙度值： ISO 286-2:2010 标准。

使用低质量模具会导致装配问题，从而造成重大经济损失。模具更换过程可将模具寿命从 30 万次循环延长至 200 万次循环，这是成功执行注塑模具设计的基础。

微型模具的加工设备及精度要求

微模具高精度加工过程既需要专用设备，又需要完善的环境条件。

慢走丝放电加工精度达到±0.001mm与40,000rpm的结合超精密数控其定位精度为±0.002mm，为加工复杂的微腔提供了精确的方法。

该过程类似于使用先进的雕刻工具在指甲大小的表面上雕刻复杂的设计，从而实现完美的切割精度。

恒温车间保持20±0.5℃，防止温度变化产生加工错误，这对于保持注塑模具加工精度至关重要。

低成本模具失效案例及业务定位

客户选择了低成本注塑模具陶瓷来批量生产微型连接器。该模具使用20万次后，因型腔公差超过0.008毫米而无法使用，造成直接经济损失超过数万美元。

采用JS Precision注塑模瓷进行模具更换，型腔公差控制在±0.002mm之间，同时实现了200万次模具寿命，持续保持95%以上的良率。

我们的模具符合ISO 13485标准，价格仅为同类欧美模具的60%，实现注塑成型的高性价比。

想确认我们的注塑模具加工精度是否满足您的需求？联系我们的工程师，获取加工精度测试报告，清楚了解我们的优势。

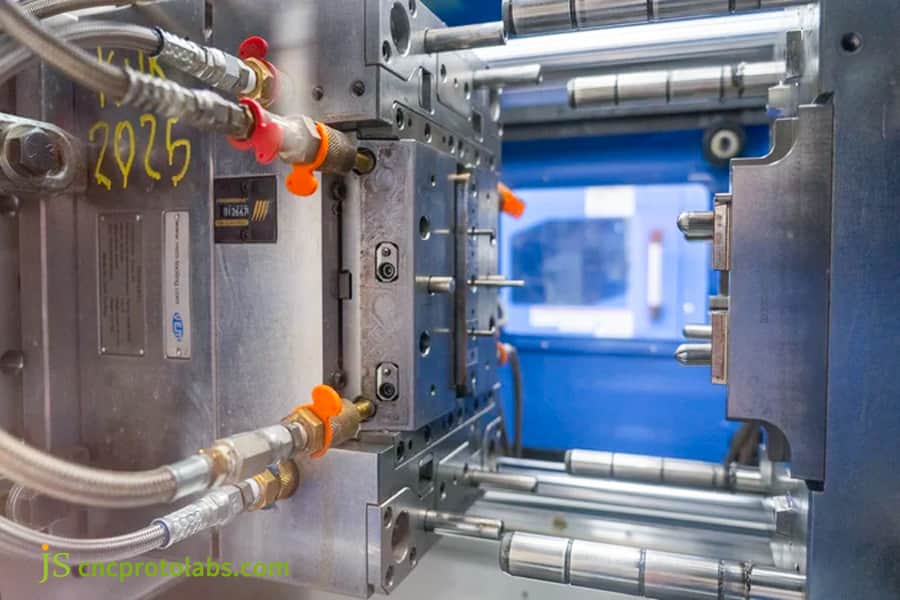

图 3：精密注塑模具型腔板的特写，显示多个机加工型腔、流道系统、浇口和顶杆，并带有可见的制造标记。

JS Precision案例研究：微型医疗传感器外壳的微注塑模具和工艺突破

大规模生产用于医疗传感器的微型外壳可能非常困难，并且此类产品必须满足非常高的标准。

下面的案例研究展示了JS Precision如何通过结合使用微注塑、注塑模具设计和注塑原型制作来解决医疗传感器大规模生产中面临的一些生产瓶颈。

遇到的困难

这种非常精确的医疗组件的主要困难是：

• 该元件壁厚为0.12mm，包括0.2mm×0.5mm的凸台。传统注塑成型普遍存在材料短缺、 收缩痕迹。
• 传统采用的扇形浇口，造成熔融剪切热降解，导致型腔滞气率高达45%，不良品比例高，无法满足医疗质量要求。
• 该客户之前与大型注塑公司合作，但其设备通用，加上操作人员精度不够，导致批量生产良率仅为78%，单位成本为0.022美元，且无法保证交货时间。

解决方案

JS Precision通过结合微注塑和注塑模具设计优化，针对该问题制定了非常详细的解决方案，以克服批量生产的瓶颈：

注塑模具特征的优化包括使用0.06毫米薄膜扇形浇口（宽度为零件壁厚的2.5倍），同时微排气通道深0.005毫米，间距1.5毫米，通过按照SPI A-2级标准抛光提高模具精度，从而减少材料降解并减少滞留空气。

对于注塑成型，使用 3D 打印嵌件（温度高于 150℃ 光敏树脂）注射了 100 个样品，通过在 195MPa 注射压力下获得最大结果，降低了原始材料所需的注射压力 (250MPa)，这也有助于防止模具磨损和材料降解。

为了达到超大批量注塑阶段，建立了闭环成型反馈和在线视觉检测系统，将模具温度波动控制在±0.5℃以内，结合模内自动浇口切割和注塑中国带来的效率提升，有助于降低成本，同时提高生产率。

最终结果

项目实施后，实现了重大质的突破，取得了以下核心成果：

• 滞留气体缺陷数量减少了0. 8%，消除了材料降解问题，产品符合医疗行业标准和生物相容性要求。
• 良率从78%大幅增长至96%，日产量突破12万件，努力满足大批量注塑要求，交货期也缩短了30%。
• 模具寿命为 180 万次循环，单价（包括折旧）降至 0 美元。 0078，客户每年节省了近百万美元的成本。
• 产品尺寸偏差为0.003mm，Cpk值为1.52，大大超出客户要求的1.33，建立了长期合作伙伴关系。

想复制这一成功吗？提交您的零件要求和图纸，我们将为您定制微注塑解决方案，帮助您克服量产瓶颈。

为什么大型注塑企业不适合微型零件的批量生产？

由于设备与需求不匹配，大型注塑企业并不是批量生产微型零件的最佳选择。通用设备的精度和监控不够细致，导致产量低、成本高，无法应对这些企业的微生产。

设备能力与过程监控不匹配

大型注塑企业擅长在批量生产环境中生产大型零件，但其设备和监控系统不适合微型零件生产的要求。主要差异点是：

• 设备：大公司的注塑机螺杆直径为16mm，注射量从0.5克起，无法达到0.005克的微注射精度，很容易出现填充异常，导致制品报废。
• 监控：大型注塑企业缺乏单模腔压力监控，因此无法检测多模腔填充不平衡情况。微型零件批量生产需要非常高的填充一致性，任何填充变化都可能导致产量下降。

真实案例及JS Precision的优势

一位微传感器客户曾经与大型注塑公司合作。机器不够锋利，微成型技术也不存在——产量达到 78%，单位成本为 0.025 美元，而且运输时间总是存在疑问。

迁移到 JS Precision 后，良率跃升至 96%。每个零件的成本降至 0.0078 美元。我们有 24/7 随时待命的工程师和完全定制的支持，完美满足批量生产的需求。

他们没有合适的工具或专业知识，因此结果很差。借助 JS Precision 的机器、设计和监控，产量提高了，成本降低了。目前交付仍按计划进行。该设置非常适合批量生产的小零件。

常见问题解答

Q1：微注塑可实现的最小壁厚是多少？

对于微注塑，稳定量产的壁厚一般小于或等于0.15mm，最小厚度为0.1mm。这不仅涉及所选材料的因素，还涉及注塑模具设计和注塑压力的优化，以实现稳定的成型和质量。

Q2：注塑模具设计中微型齿轮的浇口位置应如何选择？

在注塑模具设计时，通常建议将微型齿轮的浇口设置在轮毂或非啮合端面，以免影响齿形。根据SPI规范，采用薄膜扇形浇口以最大限度地减少材料剪切热损伤。

Q3：使用 3D 打印模具进行注塑成型可以注塑多少个零件？

根据模具组件的材料、注射压力和耐温性，用于注塑成型原型的 3D 打印模具通常可以生产 50-200 个零件，这足以用于原型验证。

Q4：大批量注塑如何保证24小时稳定连续生产？

大批量注塑采用闭环成型反馈+AI工艺自调节，弥补模具温度、粘度变化，配合在线视觉检测，保证24小时稳定连续生产。

Q5: 对于低成本注塑，是不是模腔越多越好？

对于低成本注塑成型来说，拥有更多型腔并不总是更好的选择。该决定必须结合模具成本、锁模力和填充平衡等其他方面来做出。 64-128个腔代表成本和均匀性之间的最佳折衷点。

Q6：大型注塑企业拒绝接受微型零件订单的原因是什么？

大型注塑企业的通用注塑机缺乏微型零件所需的精度和控制能力，导致产量低、投资回报率低等问题，这些因素不支持微型模具的维护和升级，因此在接受此类订单方面存在问题。

Q7: 从原型到量产，你们最快的周转时间是多少？

我们提供3天快速打样、15天试样交付、35天小批量生产，能够快速响应客户的量产需求。

Q8：JS Precision的模具价格比欧美低多少？

对于同样精度和寿命的模具，JS Precision在中国的注塑模具加工价格约为欧美的60% 。这使我们的客户能够大幅降低模具采购成本。

概括

批量生产微型零件的填充、精度和成本的三重挑战可以通过微注射成型、智能模具设计和原型制作来解决，不再需要猜测。

JS Precision 以客户需求为基础，利用成熟的技术和实际项目提供端到端定制服务，为生产扫清障碍。似乎很难忽视这些因素在实践中如何结合在一起。

不再担心良率低、成本高、稳定性差。立即联系我们免费进行可行性评估和成本估算。 3天内验证您的设计极限，踏上高效批量生产微型零件的旅程。
