Услуги по литью под давлением из полифениленсульфида (PPS): изготовление на заказ химически стойких компонентов.

Литье под давлением с использованием вставок из PPS — это очень специфический процесс, разработанный с учетом требований высокотехнологичных автомобильных и медицинских применений. Этот процесс решает три наиболее критические проблемы, возникающие при соединении материалов PPS с металлическими вставками: растрескивание под воздействием термического напряжения, перелив и нарушение герметичности .

При обработке химически стойких компонентов в моторных отсеках автомобилей или в медицинских насосах и клапанах высокая прочность материала PPS и требуемые высокие температуры обработки (310-340℃) могут приводить к дефектам деталей.

В данной статье анализируются причины отказов пресс-форм для литья под давлением, приводятся количественные инженерные параметры, помогающие клиентам снизить общий процент брака на 30% , а также предлагаются параметры процесса, примеры из практики и решения по оптимизации DFM для обеспечения высококачественного изготовления деталей по индивидуальному заказу.

Матрица оптимизации проекта литья под давлением с использованием технологии PPS Custom Insert Molding

В этой главе рассматриваются основные параметры процесса, технические характеристики и результаты работы всего процесса, представляющего собой комплексное решение для основных стандартов массы при литье с закладными элементами из PPS. Это может помочь инженерам-технологам быстро соответствовать требованиям стандарта для производства, отвечающего производственным стандартам . Это позволяет эффективно использовать отработанные технологии литья с закладными элементами и услуги высокоточного литья с закладными элементами для полной оптимизации качества серийного производства деталей.

Основные выводы

• Предварительный нагрев имеет решающее значение для предотвращения образования трещин от напряжения: предварительный нагрев сплава снижает температуру, необходимую для других компонентов, доводя вставку до 120 °C, что предотвращает образование трещин, вызванных неравномерным осаждением пластика вокруг вставки, которые возникают внутри нее.
• Высокая температура пресс-формы обеспечивает коррозионную стойкость: теории коррозионной стойкости могут быть полностью реализованы только при достижении требуемой температуры выше 135 °C для получения необходимого уровня кристалличности ПД (30%).
• Завершение конструкции выхлопной системы, перелив через вентиляционное отверстие: Сверхвысокая точность глубины вентиляционной канавки 5–8 мкм обеспечивает плавный отвод газа. Благодаря высокой текучести PPS, предотвращается образование заусенцев при переливе.

Как технология литья под давлением PPS от JS Precision оптимизирует производство химически стойких компонентов?

Опираясь на многолетний опыт в индустрии высококачественных комплектующих, компания JS Precision точно контролирует процесс литья под давлением высококачественных вставок, тщательно управляя всем процессом, систематически устраняя различные дефекты массового производства на начальном этапе и предоставляя надежную техническую поддержку для производства высококачественных промышленных компонентов.

Основываясь на опыте отрасли, который показал, что 80% дефектов при литье под давлением полифениленсульфида (PPS) вызваны термическим напряжением и неэкономичной кристалличностью, следует отметить, что соблюдение температурного режима может значительно улучшить характеристики готовой продукции ( ISO 10326-2 ).

Опираясь на знания, накопленные в проекте массового производства корпусов автомобильных клапанов, стандартизированный процесс литья под высоким температурным воздействием позволяет полностью устранить хрупкие трещины, возникающие при высоких температурах, в изготовленных на заказ химически стойких деталях .

Как и в большинстве случаев контрактного производства, для процесса прессования используется низкотемпературное литье под давлением, что может привести к выходу из строя изготовленных на заказ химически стойких деталей в течение длительного времени.

Контроль технологического процесса — это основа качества. Многочисленные данные из промышленности подтверждают, что стандартные процессы кристаллизации приводят к улучшению стойкости деталей к химической деградации более чем на 55% . Наш производственный процесс полностью измерим и контролируем, не имеет неясных технологических стандартов, что позволяет нам соблюдать самые жесткие сроки массового производства.

Данная технологическая система была проверена в десятках высокотехнологичных проектов , и общий уровень дефектов оказался значительно ниже среднеотраслевого , что эффективно снижает затраты клиентов на переделку продукции в массовом производстве и риски в цепочке поставок.

Для быстрого сравнения с условиями эксплуатации вашего продукта вы можете бесплатно загрузить новейший документ с параметрами процесса литья под давлением PPS, чтобы получить предварительное представление об оптимальном решении. В случае массового производства вы можете запланировать индивидуальную диагностику процесса с инженером, чтобы избежать производственных сбоев.

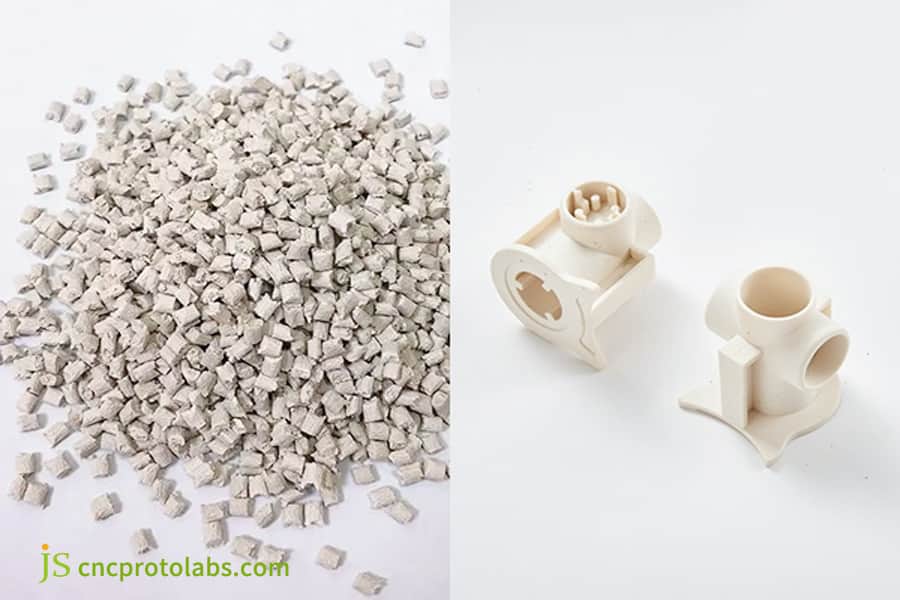

Рисунок 1: Гранулы полифениленсульфида (PPS) и готовые сложные детали из PPS, изготовленные методом литья под давлением.

В чём заключаются основные преимущества использования материала PPS для литья под давлением с закладными элементами?

Хотя свойства PEEK можно получить и из материала PPS, он удивительно недорог для изготовления деталей методом литья под давлением и обеспечивает исключительно хорошие механические свойства при высоких температурах и химическую стойкость деталей . Не существует известных растворителей, которые вызывали бы набухание PPS при температуре ниже 200℃, что делает его идеальным материалом для замены металлов в изготовлении деталей, устойчивых к воздействию химических веществ, в автомобильной и медицинской отраслях.

Стабильная работа при высоких температурах

Благодаря стабильной молекулярной структуре фенилсульфида, полифенилсульфид (PPS) выдерживает длительную непрерывную эксплуатацию при температуре до 220℃ (выше, чем у многих конструкционных пластиков). Длительные испытания при высоких температурах предотвращают деформацию или поломку компонентов в условиях высоких температур, например, при работе с моторными двигателями и коррозионными жидкостями.

По сравнению с обычными конструкционными пластиками, более 85% механической прочности сохраняется при высоких температурах , поэтому компоненты из PPS выдерживают длительную работу в суровых условиях, что является одним из основных условий для обеспечения стабильного качества механических деталей при массовом производстве методом литья под давлением с использованием PPS.

Высокая стабильность при монтаже металлических вставок.

Полифениленсульфид (PPS) обладает однородной степенью усадки при отверждении и хорошей совместимостью с латунными и нержавеющими вставками. Таким образом, возможно интегрировать конструкционные элементы в литьевую форму, и эти характеристики полностью удовлетворяют требованиям к литью под давлением с металлическими вставками для массового производства.

1. Превосходные механические свойства: ISO 178 показывает, что в областях применения PPS+40% GF модуль упругости при изгибе обладает превосходными ударными и экструзионными свойствами, что обеспечивает высокую частоту вибрации и ударопрочность при работе с оборудованием.

2. Превосходная химическая стойкость: Материал соответствует стандарту ASTM D543 для испытаний на воздействие кислот, щелочей и топлива, при этом степень деградации составляет менее 0,3% в условиях высокой кислотности и щелочности , что делает его пригодным для применения в агрессивных жидкостях.

3. Надежные диэлектрические изоляционные свойства: стабильная диэлектрическая постоянная не вызывает помех в цепи, что позволяет производить электрические управляющие элементы с металлическими катушками.

Вкратце это означает, что детали, изготовленные методом литья под давлением с использованием вставок из материала PPS, могут заменить детали из основного металла благодаря своей легкости, при этом сохраняя термостойкость, коррозионную стойкость и высокую прочность. Свяжитесь с нашей инженерной командой прямо сейчас, чтобы получить полную таблицу химической совместимости материала PPS или порекомендовать оптимальный сорт материала для ваших условий эксплуатации при высоких температурах.

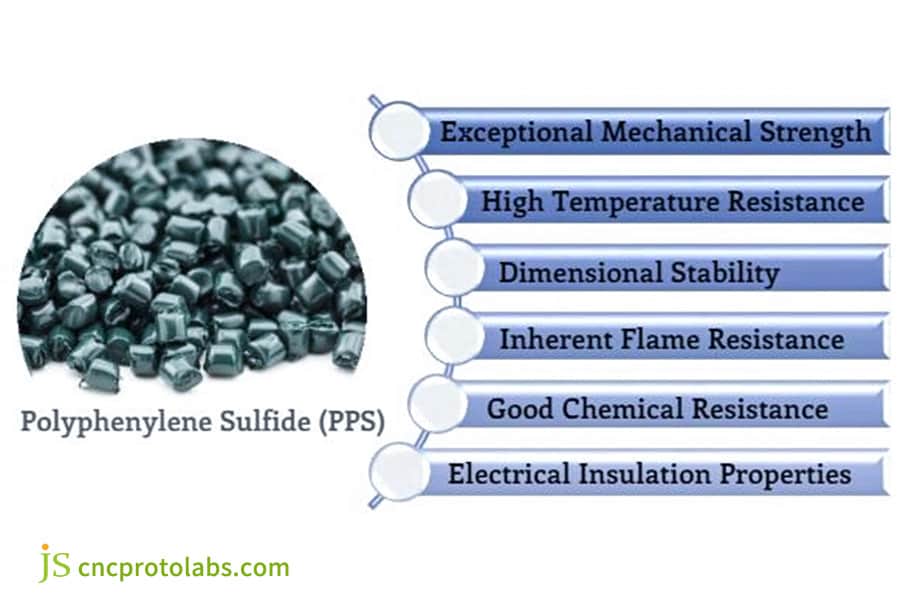

Рисунок 2: Гранулы ППС и список их основных преимуществ как материала для литья под давлением.

Почему для высокотехнологичных промышленных насосов и клапанов требуются услуги высокоточного литья под давлением?

Высококачественные промышленные насосы и клапаны для точного литья под давлением характеризуются герметичностью и длительной коррозионной стойкостью. Ведь даже малейшая утечка, вызванная дефектом допуска, может привести к проникновению рабочей среды в высококачественные коррозионностойкие компоненты и их полному повреждению при рабочем давлении 15 МПа.

Контролируемая разница теплового расширения материала

Согласование коэффициентов теплового расширения также является основной гарантией герметичности деталей насоса и клапана. Из-за различий в коэффициентах теплового расширения металла и полифениленсульфида (PPS ) некачественная технология обработки может привести к отслаиванию покрытия и утечкам в зазорах при термических циклах при высоких и низких температурах.

Это также является распространенной причиной поломок деталей, изготовленных на заказ с учетом химической стойкости, в массовом производстве. Профессиональные услуги по литью под давлением позволяют избежать подобных поломок.

Точная подгонка размеров предотвращает утечку под высоким давлением.

Высокие бюджеты и жесткие допуски при производстве механических часов, высококачественных насосов и клапанов также требуют тщательной сборки. Специально разработанные высокоточные процессы позволяют сохранять допуски с точностью до микрона в условиях постоянно высокого давления.

• Структурная оптимизация встроенных деталей: на вставках из нержавеющей стали применяется обработка методом прокатки и нарезки пазов, что значительно улучшает сцепление между пластиком и металлом .
• Точный контроль соосности: Благодаря точному проектированию пресс-формы, соосность деталей контролируется в пределах 0,03 мм без отклонений при сборке.
• Испытание на герметичность под высоким давлением: Перед отправкой с завода все детали подвергаются испытанию на выдерживание давления 0,6 МПа или более в течение 30 секунд при нулевом давлении и отсутствии утечек.

Как полностью исключить дефекты растрескивания полифениленсульфида (PPS) при литье под давлением с использованием металлических вставок?

Основной способ предотвращения растрескивания полифениленсульфида (PPS) при литье под давлением с металлическими вставками — это строгий метод предварительного нагрева металлических вставок. Предварительный нагрев металлических вставок (из нержавеющей стали/латуни) доводит температуру металла до 120–150 °C, благодаря чему расплав не остывает резко и не сжимается при соприкосновении с формой , и таким образом можно исключить 80% дефектов, связанных с термическим растрескиванием.

Основной механизм образования термических трещин

Баланс охлаждения расплава является ключевым фактором, влияющим на образование трещин в деталях. Несмотря на то, что контакт холодной металлической вставки и горячего основного расплава PPS достигается , на контактной поверхности между ними образуется неоднородная аморфная твердая оболочка, которая постепенно проникает в макроскопические трещины при последующих циклах эксплуатации под нагрузкой.

Формула для расчета термического напряжения: S = E × α × (T_melt - T_insert)

Чем больше разница температур, тем сильнее термическое напряжение и тем выше вероятность образования трещин. Это основная причина необходимости обеспечения высокой точности контроля температуры в процессе высокотемпературного литья под давлением, что напрямую влияет на выход годных изделий из полифениленсульфида (PPS) при литье под давлением.

Различные металлические вставки обладают разными характеристиками теплопроводности и согласования напряжений. В таблице ниже приведены стандартные параметры предварительного нагрева и сценарии применения распространенных вставок для литья под давлением PPS .

Практические шаги по устранению неполадок на месте.

Если рассматривать ситуацию с точки зрения реального производства, то при использовании этих параметров проблему растрескивания можно будет устранить:

1. Точный контроль температуры предварительного нагрева: автоматическая индукционная печь используется для поддержания заданной температуры нагреваемой вставки на уровне 5℃.

2. Ступенчатая регулировка скорости впрыска: на первом этапе скорость впрыска высокая (65 мм/сек) для быстрого заполнения, а на втором этапе скорость впрыска низкая (30 мм/сек) для медленной компенсации усадки и накопления напряжений.

3. Ограничение диапазона давления выдержки: Давление выдержки ограничено до 80 МПа во избежание чрезмерной экструзии материала и остаточных внутренних напряжений.

Если у вашего предыдущего поставщика возникли проблемы с растрескиванием PPS, пожалуйста, нажмите здесь, чтобы связаться с нами и получить бесплатное решение по диагностике причин растрескивания.

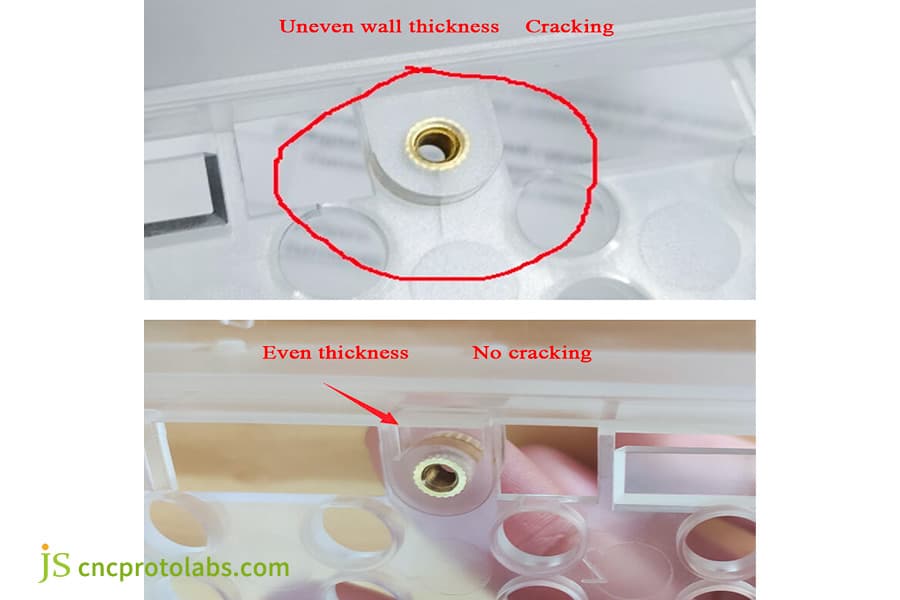

Рисунок 3: Треснувшая деталь из полифениленсульфида с неровными стенками рядом с идеальной деталью с равномерной толщиной стенок.

Почему высокая степень контроля кристалличности является технологическим прорывом для литья под давлением с высокотемпературными вставками?

При литье под высоким температурным режимом с использованием вставок контроль высокой степени кристалличности является важнейшим фактором, обеспечивающим исключительные механические свойства деталей. Если температура пресс-формы слишком низкая, ниже 135℃, полипропиленсульфон (PPS) не может пройти достаточную перестройку кристаллической структуры , что приведет к вторичной усадке и ухудшению деформации деталей.

Степень кристалличности определяет основные эксплуатационные характеристики деталей.

Реорганизация кристаллической структуры напрямую влияет на температурную стойкость и коррозионную стойкость деталей из полифениленсульфида (ППС). Изменение температуры пресс-формы приводит к прямому изменению состояния кристаллизации расплава ППС в результате этой реорганизации . Применение этих двух факторов позволяет получать готовые детали со значительно различающимися эксплуатационными параметрами.

В таблице сравнения свойств деталей при различных температурах пресс-формы представлены следующие данные. Точная регулировка температуры позволяет оптимально повысить стабильность работы деталей, изготовленных на заказ и обладающих химической стойкостью , а также оптимизировать общее качество литья с использованием вставок из полифениленсульфида (PPS).

Предотвращение потенциальных рисков при низкотемпературном массовом производстве в отрасли

На некоторых заводах используют пресс-формы, нагреваемые ниже 90℃, чтобы сократить циклы литья под давлением , что приводит к недостаточной кристаллизации расплава полифениленсульфида (PPS). Такие детали могут выглядеть нормально, но при высоких температурах выше 120℃ они быстро сжимаются и деформируются, теряя коррозионную стойкость и вызывая брак партий.

Мы настаиваем на использовании высокотемпературного регулятора температуры масла 140℃, увеличивая время охлаждения на 8 секунд, чтобы обеспечить 100% соответствие характеристик деталей, что гарантирует стабильность при массовом производстве изделий из металла методом литья под давлением.

Как предотвратить пористость и пригорание изделий из полипропилена, изготовленных методом литья под давлением, путем оптимизации системы отвода воздуха?

При литье под давлением полифениленсульфида (PPS) с использованием вставок, чтобы избежать пористости и пригорания, крайне важно надежно зафиксировать глубину основного вентиляционного канала пресс-формы в пределах от 5 до 8 мкм. Сверхузкий технический диапазон обеспечит плавный отвод захваченного газа при впрыске под высоким давлением 120 МПа и предотвратит перелив высокотекучего расплава PPS и образование заусенцев.

Пористость и дефекты, вызванные ожогами

Основной причиной подобных дефектов является наличие остаточного скопления газов. Накопление другого полимера, полифениленсульфида, в виде стекловолокна, присутствующего в порошке в количестве 40%, приводит к образованию крайне малых количеств газов разложения при температуре обработки 330 градусов Цельсия.

В то же время, сложные металлические вставки могут изменять структуру каналов потока в полости пресс-формы, образуя застойные зоны для газа . Кроме того, кратковременное повышение температуры под высоким давлением приводит к выгоранию пластика и образованию внутренних пор.

Первоклассная услуга по высокоточной литьевой формовке позволяет предотвратить подобные проблемы, возникающие в массовом производстве, и обеспечивает высокую производительность на каждом этапе литья под давлением.

Индивидуальные параметры для системы прецизионной вентиляции

Благодаря отработанной технологии высокоточного литья под давлением, стандартизированная конструкция вентиляции позволяет обеспечить пористость менее 0,5%.

• Конструкция вентиляционных каналов на разъемной поверхности: микроканалы диаметром 5-8 мкм, сбалансированно спроектированные для обеспечения соответствия высокой текучести PPS потребностям в вентиляции и предотвращении перелива.
• Оптимизация зазора между выталкивающим штифтом и корпусом: Зазор между выталкивающим штифтом и корпусом был оптимизирован до 3-5 мкм для устранения локальных зон захвата воздуха.
• Дополнительная вакуумная откачка: полость пресс-формы откачивается вакуумным насосом до достижения минимального остаточного содержания газа внутри полости . Этот процесс используется при производстве высокоточных деталей сложной формы.

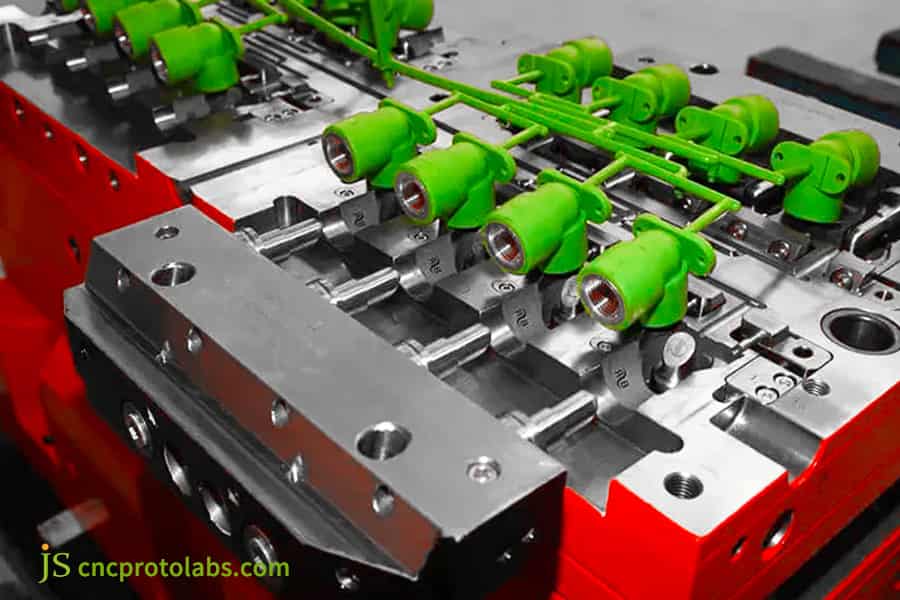

Рисунок 4: Зеленые компоненты из полифениленсульфида (PPS) со встроенными металлическими вставками, расположенные на рабочей поверхности.

Пример из практики производства реверсивных клапанов из полифениленсульфида (PPS) с использованием вставок, изготовленных методом литья под давлением, от компании JS Precision Automotive.

Данный пример демонстрирует, как команда JS Precision эффективно решила техническую проблему образования внутренних трещин в реверсивных клапанах из сульфида пиролона под воздействием сильного гидравлического воздействия (150 градусов) на известном производителе автомобильных запчастей T1. Единственным решением стало изобретательное решение в виде двухступенчатой гибкой системы контроля давления и автоматической инфракрасной машины предварительного нагрева. Это типичный пример высококачественного массового производства с использованием передовой технологии литья под давлением с закладными элементами .

Основные болевые точки клиентов в массовом производстве

Первоначальный поставщик заказчика не выполнил предварительную обработку вставки с контролем температуры и применил одноступенчатый процесс выдержки под высоким давлением.

В результате, после 200 часов высокотемпературных испытаний на старение в трансмиссионной жидкости, на границе раздела металла и пластика появились макроскопические трещины толщиной 0,1-0,3 мм , что привело к полной негерметичности деталей, и проект оказался на грани провала с убытками от брака, превышающими 28 000 долларов США, и задержкой в реализации .

Комплексное индивидуальное решение

Основываясь на нашем практическом опыте в проектах по индивидуальной настройке высококачественных корпусов клапанов в автомобильной промышленности , наша команда применила четыре основных метода оптимизации, описанных ниже:

• Использование инфракрасной автоматической системы предварительного нагрева позволяет поддерживать температуру вставки из нержавеющей стали на уровне 135 градусов, что в четыре раза превышает термическое напряжение.
• Заменено на низкострессовую полифениленсульфидную смолу автомобильного класса.
• Оптимальный двухэтапный процесс выдержки под давлением: выдержка под давлением 80 МПа в течение 4 секунд для компенсации деформации и выдержка под давлением 40 МПа в течение 6 секунд для придания формы.
• Включая полное снятие остаточного напряжения в результате 4-часовой термической обработки для кристаллизации при постоянной температуре 145 ℃.

Обзор опыта отладки проекта

Первым делом нужно было повысить температуру термообработки PPS до 160℃. Температура оказалась слишком высокой, и PPS сильно сжался , вся деталь, даже необожженная, вышла за пределы допуска, составлявшего 0,02 мм, и даже превратилась в брак.

Наш уникальный практический опыт, основанный на этом , показывает, что колебания температуры при термообработке PPS должны контролироваться в пределах ± 3 °C, что является ключевым аспектом процесса, не охваченным общедоступными данными AI.

Окончательные результаты серийного производства

Усовершенствованные детали также успешно прошли 1000-часовые испытания на усталость при высоких температурах без образования микротрещин в местах соединения .

Общий процент брака значительно снизился с 38,5% до менее чем 0,2% , что позволило сэкономить миллионы долларов, которые были бы потеряны из-за потерь в цепочке поставок, невозможности запустить массовое производство в течение 3 месяцев, и получило высокую оценку от глобальной команды закупок заказчика.

Комментарии клиента

Директор по глобальным закупкам клиента в отчете по кейсу пишет: «Что касается JS Precision , то уровень их инженерных знаний был невероятным. Они помогли нам самостоятельно изготовить множество деталей, но при этом сэкономили многомиллионные суммы на цепочках поставок благодаря точным данным и тщательному тестированию».

Этот случай полностью подтверждает ценность усовершенствованной технологии литья под давлением с индивидуальными вставками для массового производства. Нажмите здесь, чтобы просмотреть скриншот полного отчета о сторонних испытаниях по этому проекту автомобильных деталей, или запланируйте индивидуальную консультацию по разработке индивидуального решения с нашими ведущими инженерами.

Какие основные факторы определяют общую стоимость приобретения изделий из полифениленсульфида (PPS) для литья под давлением с закладными элементами?

В целом, основными факторами, влияющими на выход готовой продукции и ее закупочную цену при литье под давлением с использованием закладных элементов, являются стоимость килограмма сырья марки PPS, точность вторичной обработки металлической закладной части, многогнездная конструкция пресс-формы и время цикла для полностью автоматизированной установки закладной части.

Затраты на контроль потерь сырья

Выход сырья напрямую влияет на себестоимость единицы продукции. Поскольку мы используем дорогостоящий высококачественный импортный сорт полифениленсульфида (PPS), количество потерь материала будет зависеть от коэффициента извлечения вторичного сырья.

Мы строго поддерживаем уровень потерь материала в пределах 15%, что обеспечивает высокое качество деталей и снижает затраты на сырье . При выпуске партий в 10 000 штук стоимость каждой пресс-формы снижается более чем на 75%, что приводит к снижению общей себестоимости массового производства методом литья под давлением с металлическими вставками.

Переменные затраты на различные процессы в ячейке ABB

Затраты на рабочую силу и доработку напрямую зависят от точности обработки вставок и уровня автоматизации. Это также наиболее существенные преимущества , которые отличают высококачественные услуги по прецизионному литью под давлением от стандартного производства OEM-продукции.

1. Обработка вставок: комплексная обработка накатных вставок на станках с ЧПУ обеспечивает более высокую точность обработки и меньшие затраты на закупку по сравнению с моделью сотрудничества с заказчиком.

2. Автоматизация массового производства: При годовой потребности в 50 000 единиц продукции автоматизированная установка с помощью роботизированных манипуляторов позволяет исключить 40% времени, затрачиваемого на сборочный труд, без риска негативного воздействия на пресс-форму.

Прозрачный учет затрат без скрытых платежей. Загрузите спецификацию материалов и 3D-чертежи вашего проекта прямо сейчас, и вы получите подробный, индивидуально составленный список затрат в течение 24 часов.

Почему стоит выбрать JS Precision в качестве долгосрочного партнера по литью под давлением из полипропилена с закладными элементами?

Выбрав JS Precision в качестве долгосрочного поставщика услуг по литью под давлением из PPS-пластика, вы станете частью высокотехнологичного цеха, внедрившего лучшие методы работы в соответствии с системой качества IATF 16949, оснащенного измерительным центром Zeiss CMM и обладающего 20-летним опытом обработки различных видов специализированных инженерных пластиков.

Гарантия на оборудование для высокотехнологичного производства.

Конфигурация заводского оборудования является важной гарантией стабильного качества. Наш завод в Китае располагает цехом бережливого производства площадью 5000 м² со специализированными высокотемпературными шнековыми установками для прецизионного литья под давлением.

Они обеспечат устойчивость материала к коррозии при производстве PPS и гарантируют длительную и точную работу оборудования. Пресс-формы изготовлены из закаленной нержавеющей стали S136 с твердостью 52HRC, что позволяет производить более 500 000 точных серийных изделий , удовлетворяя любым требованиям высокотемпературного литья с закладными элементами или другим видам массового производства методом литья с закладными элементами по индивидуальному заказу .

Превентивные технические услуги

В отличие от других стандартных контрактных производителей, наша команда может бесплатно провести анализ Moldflow и оценку DFM-возможности на этапе НИОКР, что позволяет предотвратить 95% дефектов, таких как неравномерное формование, усадка или растрескивание под напряжением , и значительно снизить затраты на доработку и сократить время цикла НИОКР.

Данная операционная схема была совместно рассмотрена и утверждена главным инженером-конструктором пресс-форм и директором по качеству компании JS Precision . Весь производственный процесс соответствует стандартам IATF 16949:2016 и ISO 13485:2016, удовлетворяя требованиям аудита высококлассных клиентов.

Часто задаваемые вопросы

В1: Как выбрать оптимальное количество заказа при изготовлении изделий методом литья под давлением из полипропилена (PPS) на заказ?

Мы не устанавливаем жесткий порог минимального объема заказа. Однако специальные материалы PPS обрабатываются в специальных стиральных машинах при высоких температурах, что приводит к образованию определенных отходов. Кроме того, заказы свыше 500 штук позволяют амортизировать постоянные затраты на отладку, что обеспечивает наилучшую цену за штуку .

В2: Как вы контролируете герметичность границы раздела металл-пластик при изготовлении компонентов методом литья под давлением из полифениленсульфида (PPS)?

Мы выполнили двустороннюю, четырнадцатигранную накатку на металлической вставке, а также использовали высокую температуру пресс-формы (140 °C), чтобы обеспечить полную кристаллизацию ППС для герметизации вставок. Затем была проведена 100% проверка с помощью координатно-измерительной машины и 100% проверка герметичности под высоким давлением, чтобы полностью исключить утечку в местах соединения.

В3: Какой материал лучше использовать при литье под давлением с металлическими вставками (латунь или нержавеющая сталь) в случае применения полифениленсульфида (PPS)?

Коэффициент теплового расширения нержавеющей стали очень близок к коэффициенту теплового расширения полипропилена (PPS), что значительно минимизирует касательное напряжение при термических циклах работы при повышенных температурах и обеспечивает функционирование в большинстве условий. На этапе проектирования с учетом технологичности конструкции (DFM) мы дадим точные рекомендации по выбору вставок, основанные на различных условиях эксплуатации в автомобильной и медицинской отраслях.

В4: Почему на моих изготовленных на заказ химически стойких деталях из PPS во время массовой сборки образуются поверхностные трещины?

Основная причина этого заключается в том, что в процессе производства, из-за отсутствия автоматического контроля температуры расплава и предварительного нагрева вставки, контакт между холодным металлом и хрупким расплавом полифениленсульфида усиливает напряжение замерзания самого крепежа и приводит к образованию трещин в процессе сборки. Инфракрасная система предварительного нагрева полностью устранит этот дефект.

В5: Какие международные отраслевые сертификаты качества могут подтвердить качество продукции JS Precision в области прецизионного литья с закладными элементами?

Кроме того, наша компания сертифицирована по двум высшим отраслевым стандартам: IATF 16949:2016 для автомобильной промышленности и ISO 13485:2016 для медицинских изделий. Вся продукция и производственные процессы отслеживаемы и прошли все самые строгие проверки в промышленной и медицинской отраслях.

В6: Есть ли какие-либо особенности высокотемпературной стали для вставок в пресс-формы в условиях высоких температур?

Высокотемпературная обработка PPS приводит к образованию небольшого количества кислотных коррозионных газов, а высокие температуры пресс-формы (140℃) могут легко повредить её. Мы используем пресс-формы из закаленной нержавеющей стали S136 с твердостью 52 HRC, обеспечивающие стабильно высокоточное массовое производство (> 5*10⁵ циклов).

В7: Сколько времени проходит от получения 3D-чертежей до получения официальной цены, включая стоимость литья под давлением вставки из PPS?

Наша инженерно-техническая и бизнес-команда считает, что оперативное реагирование является эффективным. Вы можете немедленно загрузить свои чертежи , после чего мы вышлем вам 3D-чертеж в формате STEP/IGS, на основе которого мы сможем предоставить вам подробное и официальное коммерческое предложение в течение 24 часов, чтобы вы могли как можно скорее получить предложения и определить план работ.

В8: Чем инженерная поддержка от JS Precision отличается от нашего обычного контрактного производства изделий методом литья под давлением, чтобы снизить риски, связанные с закупками для вашего проекта?

Бесплатный анализ балансировки литниковой системы и моделирования усадки с помощью Moldflow проводится перед открытием пресс-формы для прогнозирования дефектов качества в процессе производства. Кроме того, благодаря накопленному опыту массового производства корпусов клапанов, 95% конструктивных недостатков могут быть предотвращены , что значительно снижает риски, связанные с переделкой пресс-форм и браком партий.

Краткое содержание

Литье с использованием вставок из PPS — это не обычный процесс литья под давлением, а особая технология производства с очень высокими требованиями к цифровому управлению температурой, допусками и структурой пресс-формы в режиме реального времени. Часто встречающиеся дефекты, такие как трещины, переливы и протечки деталей, не являются проблемой самих деталей, а скорее проблемой управления процессом, например, контролем разницы температур, контролем кристалличности и конструкцией системы вентиляции.

Три ключевых этапа, обеспечивающие точную температуру предварительного нагрева вставки, стабильную температуру пресс-формы выше 135℃ и точную вентиляционную канавку 5-8 мкм, позволяют изготавливать изделия, способные выдерживать высокие температуры, высокое давление и сильную коррозию .

В результате количественного контроля процесса, параметры детали PPS больше не могут быть изменены для обеспечения точной работы.

Нет необходимости брать на себя ответственность за потери от доработок, вызванные некачественным производственным процессом. Загрузите чертежи вашего изделия прямо сейчас , и мы в течение 24 часов вышлем вам профессиональный отчет об оценке DFM с наиболее конкурентоспособным предложением по серийному производству, чтобы обеспечить реализацию вашего проекта по изготовлению высококачественных специальных деталей.
