Устраните слабые места: укрепите сварные швы с помощью профессиональных методов!

Взгляните на стул в вашем офисе или на мост через реку вдали и подумайте о прочном кузове автомобиля и выхлопной трубе под ним. Вы когда-нибудь задумывались, как эти металлические детали прочно и надёжно соединяются в единое целое? Ответ — сварка металлов .

Проще говоря, сварка — это технология соединения двух металлических деталей с помощью нагрева, давления или их комбинации. Её суть заключается в расплавлении и сплавлении металла в месте соприкосновения или в плотном сжатии под сильным давлением. В конечном итоге изначально отдельные детали по-настоящему объединяются в единое целое, образуя неразрывное, сверхпрочное соединение.

Исходные металлические детали, которые соединяются, называются «исходными материалами». При сварке иногда используются другие присадочные материалы, также называемые присадочным материалом. После сварки само жёсткое соединение называется сварным швом.

Для работы с различными металлами и удовлетворения требований к соединениям (например, дуговая сварка, газовая сварка и т. д.) были разработаны различные методы сварки, преследующие одну цель: обеспечить прочность и надёжность соединения. Это одновременно и практичная технология, и особый навык, позволяющий сплавлять металлы на микроскопическом уровне.

Краткое изложение основных ответов:

В этой статье вы узнаете:

• В этом руководстве мы объясним основные принципы сварки.
• Сосредоточьтесь на 4 наиболее распространенных методах сварки.
• Проанализируйте технические характеристики, применяемые материалы и типичные сценарии применения каждого из вышеперечисленных методов сварки.
• И выберите правильный процесс сварки для вашего проекта, исходя из требований проекта, свойств материала и характеристик процесса.

Откуда взялось это руководство? Практический опыт команды сварщиков JS

«Сварка — это не просто склеивание металлов, а воссоединение материалов на атомном уровне».

Именно этим наша команда JS занимается каждый день.

Для нас сварка — это гораздо больше, чем просто работа со сварочным пистолетом. Мы — профессиональная команда инженеров-сварщиков . Основные члены команды имеют в среднем более 10 лет опыта работы в отрасли и профессиональные сертификаты, такие как Международный инженер по сварке (IWE). Мы обслуживаем не только крупные производственные предприятия, но и предлагаем индивидуальные решения по сварке металлов для многочисленных клиентов малого и среднего бизнеса.

Например, однажды мы помогли производителю механического оборудования оптимизировать процесс сварки основных металлических деталей путем внедрения автоматизированной сварки MAG, что снизило общую стоимость сварки металла примерно на 15% при сохранении качества.

Мы регулярно анализируем опыт подобных проектов и включаем его в нашу внутреннюю базу знаний, чтобы гарантировать, что наши рекомендации всегда основаны на актуальных практических данных и глубоком понимании отрасли. Постоянное накопление профессиональных знаний и практического опыта — прочная основа для надёжности данного руководства.

Все руководство наполнено опытом, накопленным нами при решении практических проблем сотен клиентов.

• Мы знаем, какие параметры сварки TIG следует использовать для толстой нержавеющей стали, чтобы получать красивые и не подверженные ржавчине сварные швы.
• Мы знаем, какие настройки сварки MIG следует выбирать для тяжелых стальных балок, чтобы обеспечить глубокую сварку, прочное соединение и способность выдерживать большие нагрузки.
• От тонких, как бумага, алюминиевых листов до стальных балок толщиной в полметра, от корпусов точных приборов до огромных каркасов зданий — мы сварили всевозможные странные материалы и конструкции.
• Мы знаем, как организовать последовательность сварки, чтобы предотвратить деформацию, и знаем, какие приспособления использовать, чтобы обеспечить идеальную подгонку каждого компонента.

Это руководство основано на нашем опыте, накопленном при решении практических задач сотен клиентов. Оно воплощает в себе важнейшие базовые технологии сварки.

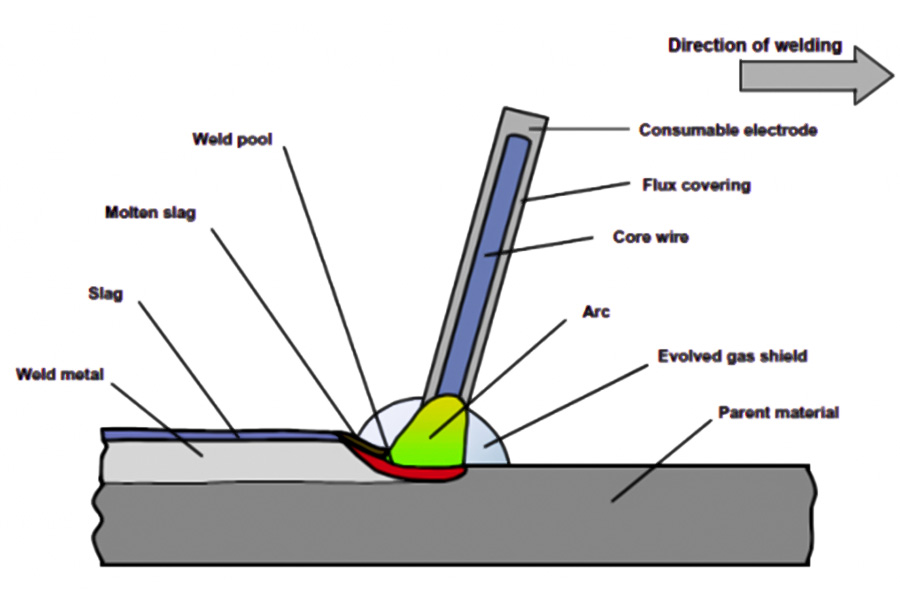

Принципы сварки: наука о плавлении и спекании

Секрет сварки металлов заключается в локальном создании высоких температур в месте сварного шва, в результате чего кромки основного металла (исходных свариваемых деталей) расплавляются, образуя жидкую металлическую лужицу. Их сплавляют вместе, иногда используя сварочные прутки или сварочную проволоку. После охлаждения и затвердевания основной металл и присадочный металл прочно соединяются, образуя прочный сварной шов.

Реализация этого надежного процесса сварки в основном зависит от трех ключевых факторов:

Элемент 1 — Источник тепла: обеспечивает энергию плавления

Функция: Обеспечить достаточно высокую температуру для достижения металлом точки плавления.

Распространенные типы:

• Дуга: Высокотемпературный разряд, создаваемый сварочным аппаратом, является наиболее широко используемым источником тепла в промышленности (например, дуговая сварка).
• Газовое пламя: например, пламя, образующееся при смешанном горении кислорода и ацетилена (газовая сварка).
• Высокоэнергетический луч: такой как лазерный луч и электронный луч, с концентрированной энергией и высокой точностью.

Почему дуговая сварка является наиболее распространённой? Высокая эффективность, широкое применение и относительная экономичность. Выбор подходящего сварочного процесса — один из ключевых факторов, определяющих стоимость сварки металла.

Элемент 2 – Наполнитель: укрепление соединения

Где он используется? Его используют в основном в двух местах:

• Один из способов — заполнить пространство между двумя металлическими деталями.
• Другой способ — закалка и упрочнение зоны сварки.

Форма: Обычно сварочная проволока или покрытый флюсовый электрод.

Правильный выбор — ключ к успеху: металл, используемый для сварки, должен соответствовать основному материалу, который вы собираетесь сваривать (например, низкоуглеродистая сталь, нержавеющая сталь, алюминиевый сплав). Благодаря этому сварной шов будет достаточно прочным и не подверженным ржавчине. Это напрямую отвечает на вопрос о том, какие сварочные материалы использовать, а также влияет на конечные характеристики свариваемых металлических деталей.

Элемент 3 – Меры защиты: изоляция от воздействия воздуха

Функция: Расплавленный металл легко реагирует с кислородом и азотом воздуха, вызывая охрупчивание сварного шва и образование пор, что серьёзно снижает качество сварки. Защитный слой предназначен для покрытия сварочной ванны защитным слоем, изолирующим её от воздуха.

Как защитить?

• Защитный газ: подобно аргону и углекислому газу, он распыляется непосредственно из сварочного пистолета, покрывая расплавленную ванну (как при сварке MIG/MAG, TIG).
• Флюс: наносится на внешнюю поверхность электрода или оборачивается внутри сварочной проволоки (порошковая проволока). При нагревании флюс образует защитный газ и слой шлака, покрывающий сварной шов, обеспечивая двойную защиту (как при ручной дуговой сварке и сварке порошковой проволокой).

«Как инженеры-сварщики JS, мы знаем, что принципы — основа практики. Если ваш проект требует надежных услуг по сварке металла , понимание этих принципов поможет вам лучше понять выбор процесса. Мы с радостью поможем вам проанализировать ваши потребности, выбрать и внедрить наиболее подходящее решение для сварки, тем самым оптимизируя стоимость сварки металла и гарантируя качество свариваемых деталей».

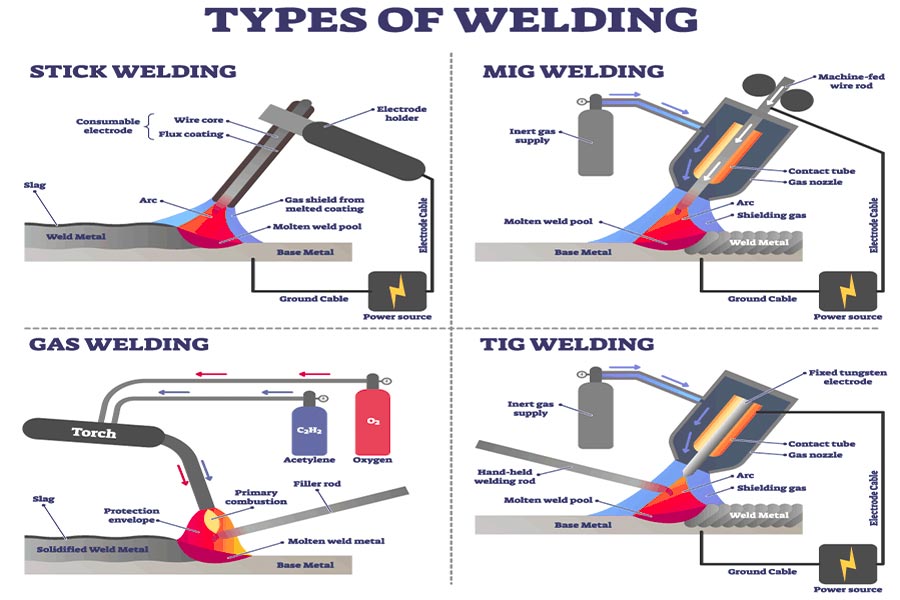

4 основных процесса сварки и их применение

Среди множества сварочных технологий следующие четыре метода сварки нашли наиболее широкое применение в промышленной сфере благодаря своей зрелости, надежности и широкой применимости. Понимание их характеристик и областей применения — ключ к выбору правильного процесса.

Обзор основных процессов и доли рыночного применения:

Источник данных: «Научно-исследовательский институт сварки — Годовой отчет за 2025 год» (Данные в этой таблице являются приблизительными значениями, отражающими общую тенденцию применения промышленной сварки в мире. Выбор конкретного проекта должен соответствовать фактическим потребностям.)

Углубленный анализ каждого процесса:

1. Сварка МИГ/МАГ

Принцип работы: аппарат автоматически подаёт сплошную сварочную проволоку в качестве присадочного материала и электрода, и сварочная проволока касается заготовки, создавая дугу. Сварочный пистолет также распыляет защитный газ (например, инертный аргон или активный углекислый газ), образуя защитный барьер, предотвращающий повреждение расплавленного металла воздухом, а также окисление и азотирование.

Основные преимущества:

• Высокая эффективность: Сварочная проволока подается непрерывно, и сварка происходит практически без остановок.
• Легко освоить (относительно): удобно осуществлять полуавтоматическую или механизированную сварку.
• Широкий спектр применяемых материалов: Применяется для сварки различных металлов, таких как обычная сталь, нержавеющая сталь, алюминий и его сплавы, как тонких, так и толстых листов.
• Типичные области применения: автомобилестроение (кузова автомобилей, детали), каркасы стальных конструкций, детали различного механического оборудования, сварка трубопроводов (особенно сварка MAG).

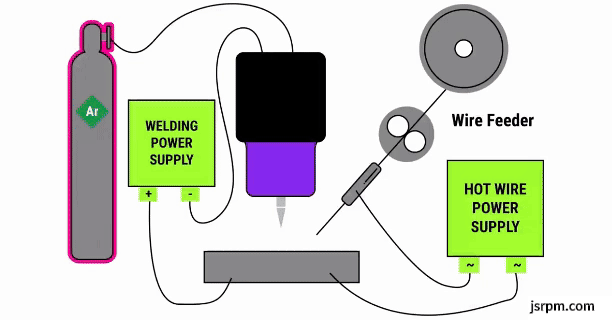

2. Сварка TIG

Принцип работы: для зажигания дуги используется высокопрочный вольфрамовый стержень. При необходимости добавления металла сварочная проволока подается в сварочную ванну вручную. Весь процесс проходит под защитой высокочистого инертного газа (в основном аргона), что гарантирует чистоту зоны сварки.

Основные преимущества:

• Превосходное качество сварки: сварной шов красивый, прочный и плотный, практически без брызг.
• Контроль подводимого тепла: подводимое при сварке тепло можно точно контролировать, что особенно эффективно при сварке тонких пластин и прецизионных деталей.
• Подходит для материалов с высокими требованиями: сварка материалов с высокими требованиями, таких как алюминий, магний, титан и его сплавы, нержавеющая сталь и сплавы на основе никеля, обеспечивает выдающиеся результаты, особенно там, где требуются сверхчистые и сверхнадежные сварные швы.
• Типичные области применения: детали авиационных ракет, трубопроводы для пищевой и фармацевтической промышленности, прецизионные приборы и высококачественные декоративные детали.

3. Сварка SMAW

Этот метод также известен как сварка покрытым электродом , при этом оператор использует покрытый электрод одновременно в качестве присадочного металла и электрода. Твёрдый сердечник электрода создаёт дугу и наплавляет присадочный металл. При расплавлении покрытия выделяется защитный газ и образуется слой шлака на сварном шве, обеспечивая двойную защиту.

Основные преимущества:

• Гибкость и высокая приспособляемость: оборудование простое и легкое, его легко переносить на различные рабочие места. Оно не так требовательно к поверхности сварной конструкции, если она немного ржавая или маслянистая.
• Подходит для сварки толстых и крупногабаритных деталей: обладает преимуществами при сварке толстостенных конструкций и крупногабаритных деталей.
• Типичные области применения: монтаж стальных конструкций на строительных площадках, обслуживание наружных трубопроводов, ремонт оборудования, судостроение и тяжелое машиностроение.

4. Сварка порошковой проволокой (FCAW)

Принцип работы: Внешне он очень похож на сварку MIG , и проволока также подается автоматически. Однако в самой сварочной проволоке есть загвоздка – полая трубка, заполненная флюсом. Во время сварки флюс разлагается под воздействием тепла, образуя защитный газ и шлак, изолирующий воздух (некоторые типы также используют небольшое количество внешнего газа).

Основные преимущества:

• Высокая эффективность наплавки и глубокое проплавление: за единицу времени расплавляется больше металла, сварной шов проплавляется на большую глубину, что особенно подходит для сварки толстых пластин и больших канавок.
• Высокая устойчивость к ветру: образующиеся газ и шлак оказывают хороший защитный эффект, и стабильная сварка может быть достигнута на открытом воздухе при слабом ветре.
• Типичные области применения: сварка крупногабаритных стальных конструкций, сварка конструкций горнодобывающего оборудования, основных узлов тяжелого оборудования, судостроение (особенно деталей конструкции кабины), облицовка больших площадей и т. д.

Мы сталкиваемся с этими процессами каждый день. Если вам нужно соединить особые металлические детали, наши услуги по изготовлению сварных соединений на заказ готовы вам помочь. Не беспокойтесь о выборе процесса, расскажите нам о требованиях вашего проекта. Мы поможем вам проанализировать все «за» и «против», выбрать наиболее подходящий метод сварки и изготовить прочные и надежные сварные изделия. Обращайтесь в JS в любое время, и мы вместе решим ваши задачи по соединению металлических деталей!

Применение и особенности проектирования сварки

Сварка — это не просто склеивание двух металлических деталей! Она очень полезна в нашей обрабатывающей промышленности, и если подойти к проектированию с умом, можно сэкономить немало денег, особенно это скажется на итоговой стоимости сварки металла. Давайте поговорим о её применении и способах экономии при проектировании отдельно.

Насколько распространена сварка?

Эта штука используется гораздо шире, чем вы можете себе представить, почти везде:

(1)Здания и мосты:

Каркас небоскребов, основная часть мостов через реки, а также толстые и прочные стальные балки и колонны внутри в основном сварены между собой, чтобы выдерживать весь вес.

(2)Автомобильное производство:

От видимого кузова до рамы шасси, скрытой под ней, и выхлопной трубы — многие ключевые детали внутри и снаружи автомобиля сварены и собраны.

(3)Авиационно-космическая промышленность:

Гигантские крылья самолета, цилиндрический корпус и высокотемпературные и высокоточные детали двигателя, работающие под высоким давлением, — все это изготовлено с использованием чрезвычайно тонкой технологии сварки, которая позволяет надежно, безошибочно и в первую очередь безопасно соединить их.

(4)Трубопроводы и сосуды под давлением:

В нефтехимической промышленности сварка длинных труб для транспортировки нефти и газа, а также больших резервуаров (сосудов высокого давления) для хранения химикатов должна быть герметичной, прочной и долговечной, без каких-либо зазоров, а требования безопасности чрезвычайно высоки.

(5)Ежедневное производство:

От тяжелых станков и экскаваторов на заводах до металлических столов и стульев дома и изысканных произведений искусства из металла — если все это сделано из металла, сварка, скорее всего, является незаменимой. Надежные услуги по сварке металла являются основой качества этих металлических сварных деталей.

Советы по проектированию для инженеров: сделайте сварку более экономичной

Хотите сделать сварку металла более экономичной? При разработке чертежей необходимо заранее учесть следующие ключевые факторы:

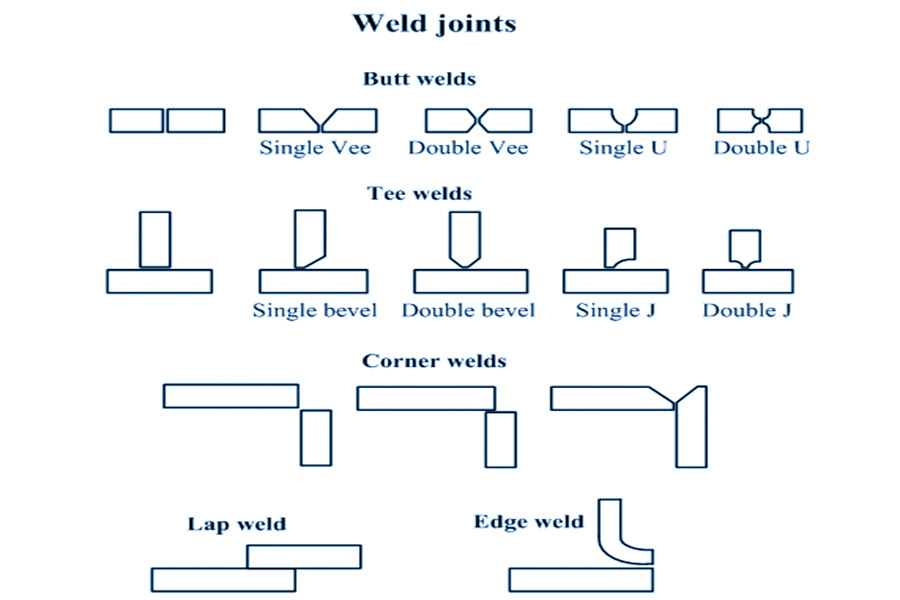

(1) Совместная конструкция:

• Предпочтительно использовать стыковые или нахлесточные соединения.
• Избегайте соединений со сложной конструкцией, плохим доступом или ограниченным рабочим пространством.
• Сложные соединения значительно усложняют сварочные работы и увеличивают трудоемкость, снижают эффективность, увеличивают риск выпуска бракованной продукции и, таким образом, увеличивают общие затраты.

(2)Выбор материала:

• Сварка разных металлов имеет разную степень сложности и стоимости.
• Исходя из предпосылки удовлетворения эксплуатационных требований к компонентам, предпочтение отдается материалам с хорошей свариваемостью и более низкой стоимостью. Например, нержавеющая сталь марки 304, как правило, лучше сваривается и экономична, чем алюминиевый сплав 6061.

(3)Обозначение чертежа:

• Четко укажите на чертежах тип сварного шва (например, стыковой шов, угловой шов), требования к размерам (например, размер катета шва, толщина шва) и конкретное место.
• Ясная и точная маркировка может сократить отклонения в понимании и затраты на коммуникацию персонала строительной мастерской, эффективно исключить неправильную сварку или переделок, вызванных недопониманием, и сократить сопутствующие расходы.

(4)Серийное производство:

• Как и в случае с другими производственными процессами, расширение партий продукции позволяет эффективно распределять постоянные затраты, такие как затраты на подготовку к сварке и ввод оборудования в эксплуатацию.
• Постарайтесь организовать централизованное производство сварных деталей со схожей или одинаковой конструкцией, чтобы снизить стоимость сварки отдельных деталей.

«Хороший дизайн = хорошее качество + хорошая цена. Как инженер в JS, если я работаю над проектом по сварке, первым делом я провожу анализ осуществимости проекта и анализ затрат. Полностью учтите эти факторы и реализуйте их в чертежах, и конечный продукт определённо будет более конкурентоспособным!»

FAQ — ответы на все ваши вопросы о сварке металлов

Вопрос 1: В чем разница между сваркой, пайкой и пайкой мягким припоем?

Далее позвольте мне провести наглядное сравнение этих трех распространенных методов соединения металлов:

Вопрос 2: Как получить PDF-материалы по сварочным процессам?

Не ищите в интернете только PDF-файлы! Качество материалов по сварке в интернете сильно различается. Важнее понимать основы.

Хотите действительно повысить эффективность проектирования? Почему бы не ознакомиться с PDF-файлом «Список для самопроверки при проектировании сварных соединений», составленным нашими инженерами? Он поможет вам избежать распространённых проблем ещё на начальном этапе проектирования.

Его легко получить бесплатно: отправьте нам электронное письмо или оставьте сообщение онлайн, чтобы сообщить нам о ваших потребностях, и мы немедленно вышлем вам этот практичный PDF-файл.

Вопрос 3: Что такое дуговая сварка?

Проще говоря, это метод сварки металлов электрической дугой.

Как создать дугу? С помощью электричества между электродом и свариваемым металлом создается очень высокая температура. Эта дуга является основным источником тепла.

Методы сварки, широко используемые в нашей мастерской, такие как ручная дуговая сварка (SMAW), аргонодуговая сварка (TIG), дуговая сварка плавящимся электродом (MIG) и сварка порошковой проволокой (FCAW), по сути, являются дуговой сваркой. Во всех этих методах используется тепло дуги для расплавления металла и создания соединения, а основное различие заключается в электроде и способе защиты.

Краткое содержание

Сварка — это гораздо больше, чем просто соединение металлов. Это ключевая технология, которая превращает отдельные металлические детали в высокопроизводительные интегрированные конструкции. Глубокое понимание характеристик и условий применения различных сварочных процессов, а также полный учёт принципов проектирования свариваемости на этапе проектирования — решающие факторы, обеспечивающие успех проекта. Успешный сварочный проект начинается с научного проектирования и выбора технологии.

Дальше дело за вами — действовать!

Если для вашего проекта требуются надежные, высококачественные металлические сварочные детали, команда JS станет вашим надежным партнером, обладающим профессиональным инженерным потенциалом и строгой системой качества.

Выбирая команду JS, вы получите:

• Глубокое инженерное участие: мы предоставляем профессиональные консультации с точки зрения осуществимости проекта, выбора материалов, контроля деформаций и т. д. для оптимизации вашей конструкции, повышения надежности продукта и контроля комплексных затрат.
• Строгий контроль качества: соблюдение международных/национальных стандартов сварки, проведение комплексной оценки и мониторинга процесса сварки.
• Комплексное решение: от резки сырья, формовки, сварки до последующей обработки и окончательной проверки — мы предоставляем комплексное обслуживание.

Свяжитесь с командой JS прямо сейчас. Сообщите нам ваши чертежи, 3D-модели или требования к проекту. Наши специалисты по сварке свяжутся с вами в кратчайшие сроки.
