Servizi di produzione di prototipi: una guida ai processi, ai materiali e alla selezione dei partner

IL realizzazione di prototipi può essere qualcosa di più della semplice “produzione di prototipi”:

Nei casi in cui i produttori di apparecchiature mediche sono stagnanti a causa di rapporti di intasamento dei prototipi di chip microfluidici superiori al 30%, nelle case automobilistiche quando stanno modificando modelli di simulazione per nuove strutture per confermarli e quando le start-up rinviano l’introduzione dei prodotti, i servizi di produzione di prototipi di alta qualità possono spesso essere ciò che li porterà avanti.

Questa guida si allontanerà dalla definizione convenzionale secondo cui "prototipo è prototipo" e si sposterà verso "un punto di riferimento per la calibrazione del mondo fisico" e "un banco di prova preliminare per la producibilità".

Descriverà come gli ingegneri potrebbero trarre vantaggio dai vari servizi di produzione di prototipi disponibili per attaccare e verificare possibili punti di guasto relativi a struttura, temperatura e fluido.

Descriverà inoltre un processo di ingegneria per guidarvi nella ricerca di partner per risolvere i principali problemi tecnici . A tutto ciò si è aggiunta anche l’innovazione della tecnologia di prototipazione rapida, che incorpora efficienza e precisione.

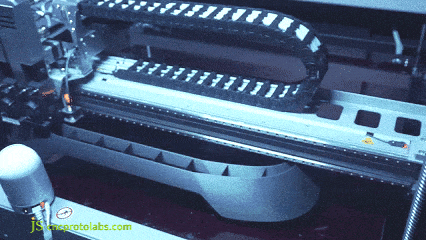

Figura 1 Le stampanti 3D industriali stanno dimostrando la tecnologia di prototipazione rapida impilando prototipi di colore chiaro strato per strato.

Tabella delle risposte principali

Domande fondamentali	Punti di conoscenza fondamentali	Azioni principali
Cos'è la produzione di prototipi?	È lo strumento a basso costo in grado di determinare se la verifica del Design FM tramite simulazione di calibrazione è corretta o meno.	È necessario introdurre la produzione di prototipi come fase necessaria, non facoltativa, del processo di ricerca e sviluppo.
Come selezionare il processo?	In base alla fisica coinvolta, il 3DP è il migliore in termini di complessità costruttiva, il CNC in termini di resistenza e precisione, mentre i processi RP sono i migliori nella produzione di massa.	Le decisioni devono essere prese nel triangolo “geometria-materiali-costo” .
Come selezionare i materiali?	Confronta le prestazioni, utilizza il principio del "buono abbastanza" e utilizza i materiali speciali in modo efficace.	Ai fornitori deve essere richiesto di fornire le schede tecniche dei materiali e l'ordine di priorità per la verifica deve essere chiaramente indicato.
Come valutare i fornitori？	La competenza tecnica è più preziosa dei costi, guarda il valore dei servizi di ingegneria, delle risorse di test e della continuità digitale.	Una check list tecnologica può essere utilizzata per la due diligence e i fornitori possono essere “intervistati” con domande tecniche.

Punti chiave:

• La produzione di prototipi è una forma di verifica strategica dell'ingegneria, la sua applicazione comporta la riduzione del rischio piuttosto che la generazione di campioni.
• La selezione di un processo richiede la comprensione dei principi e dei limiti del processo, non può esistere un processo generico.
• I dati sui materiali servono come base per le decisioni, mentre le prestazioni del prototipo devono essere misurate oggettivamente rispetto agli elementi di verifica.
• Superiore aziende produttrici di prototipi fanno parte dello staff tecnico , la loro forza è il loro aiuto tecnico tempestivo e l'assistenza sui dati durante l'intero processo.
• Raggiungere il successo dal prototipo alla produzione di massa richiede la continuità del “filo digitale”. Questo “filo digitale” si concretizza in dati di progettazione e di processo.

Perché credere in questa guida? Qualifiche professionali ed esperienza pratica di JS Precision

Nella ricerca di un partner per la realizzazione di prototipi, professionalità ed esperienza sono due prerequisiti. JS Precision è stata a lungo associata a questo settore per 15 anni ed è certificata per la produzione di grado medico sotto ISO 13485 e certificazione del sistema di qualità di livello aerospaziale secondo AS9100.

Supportiamo aziende Fortune 500 e oltre 1.000 startup hard tech con oltre 3.000 ordini di prototipi . Di questi, il nostro progetto di prototipo di chip microfluido ha ridotto il tasso di fallimento dal 30% al 2%, ha ridotto il tempo di ciclo della prototipazione di dispositivi medici del 40% e ha garantito la precisione dei prototipi di componenti strutturali automobilistici entro ± 0,015 mm.

Disponiamo di una struttura per camere bianche di Classe 100 e di funzionalità di gestione dei processi digitali per supportare la tracciabilità in tutte le fasi della produzione , dall'ottimizzazione della progettazione per i prototipi fino al controllo di qualità.

Grazie alle nostre capacità nell'ambito dei servizi di ingegneria a catena completa, molte organizzazioni di ricerca e sviluppo oggi ci considerano un'estensione delle capacità di ricerca e sviluppo all'interno delle loro organizzazioni.

La nostra conoscenza approfondita della tecnologia di prototipazione rapida ci consente di reagire entro 48 ore in caso di richieste urgenti di ricerca e sviluppo, producendo efficacemente prototipi di elevata precisione e riducendo i tempi di ricerca e sviluppo dei nostri clienti in media del 35%.

Vuoi assicurarti che il tuo progetto di produzione di prototipi eviti insidie? Invia subito i disegni delle parti 3D e i requisiti di verifica e gli ingegneri di JS Precision forniranno un rapporto di analisi DFM gratuito per aiutarti a mitigare i rischi di progettazione, calcolare con precisione costi e tempi di consegna e prendere decisioni di ricerca e sviluppo più informate.

Qual è il vero valore ingegneristico della produzione di prototipi?

Oltre a "realizzare prototipi", la produzione di prototipi è uno strumento essenziale per l'ingegneria . Il vero scopo della prototipazione della produzione è affrontare le questioni più problematiche in ambito ricerca e sviluppo al costo più ottimale.

Dai dati di simulazione alla calibrazione fisica

I prototipi fungono da riferimento per la correzione dei modelli di simulazione per le simulazioni CAE. Utilizzando i risultati simulati per il confronto con i risultati sperimentali, la correzione del modello aiuta a migliorare le previsioni di simulazione per le iterazioni di progettazione . Questo è il valore più alto di prototipi di produzione campagna e una manifestazione chiave della tecnologia di prototipazione rapida che potenzia la ricerca e lo sviluppo.

Il terreno di prova per la progettazione per la producibilità (DFM)

Prima di investire in costosi stampi per la produzione di massa, la produzione di prototipi può esporre e risolvere in anticipo problemi di producibilità come il restringimento dell'iniezione, le fessurazioni da stress e le interferenze di assemblaggio, il che può far risparmiare decine di volte in termini di costi e tempo nella fase successiva.

Molte aziende hanno quindi evitato eventuali deviazioni importanti nel lavoro di sviluppo prodotto sui propri prodotti ed evitato il costo della modifica dello stampo per correggere gli errori di progettazione durante la fase di produzione di massa attraverso questo passaggio, che ha ridotto il costo della fase di produzione di prova dei loro progetti in media del 20-40%.

Vuoi saperne di più su come la produzione di parti prototipo può ridurre i rischi di ricerca e sviluppo per il tuo prodotto? Contatta JS Precision per richiedere la "lista di controllo di convalida DFM", annotando il tuo settore e il tipo di prodotto, per ottenere una soluzione mirata di convalida del prototipo, garantendo che ogni investimento in ricerca e sviluppo produca risultati tangibili.

Come funzionano i processi di prototipazione principale? Un'analisi a livello fisico

Scegliere correttamente il processo è il fattore più critico per il successo produzione di parti prototipo . I principi fisici nei diversi processi decidono i loro scenari applicabili. Entriamo nei dettagli della logica essenziale dei principali processi di produzione per aiutarvi a soddisfare con precisione le vostre esigenze.

Produzione additiva (stampa 3D)

• SLA/DLP: la profondità di polimerizzazione della scansione laser/ottica è generalmente di 50-100 micrometri. La polimerizzazione post-stampa ha un impatto sullo stress residuo e sulla resistenza alla trazione, variando fino al 20% . È adatto per prototipi dall'aspetto di alta precisione.
• SLS/MJF: la polvere viene preriscaldata fino a raggiungere il punto di fusione. Il raffreddamento controllato della zona di fusione laser e della zona interessata dal calore raggiunge un'anisotropia <10% , ottenendo parti in nylon con prestazioni prossime a quelle delle parti stampate a iniezione.
• FDM: La forza del legame tra gli strati sarà la più importante. Aumentando la temperatura nell'ugello di 30-50° C sopra il punto di fusione e ottimizzando lo spessore dello strato (0,1-0,3 mm) è possibile migliorare la resistenza dell'asse Z.

Produzione sottrattiva (CNC)

La lavorazione delle leghe di alluminio richiede velocità elevate (18.000+ giri/min) e velocità di avanzamento elevate, mentre acciaio inossidabile /le leghe di titanio richiedono basse velocità (con grandi profondità di taglio) e rivestimenti specializzati degli utensili.

Il dispositivo per il vuoto sopprime le vibrazioni e consente di ottenere una precisione di ±0,025 mm per parti prototipo a pareti sottili. La compensazione del raggio utensile influenza direttamente la rugosità superficiale (Ra 0,8-Ra 3,2).

Utensili rapidi e fusione di uretano

La durata dello stampo in silicone è di 15-30 cicli. La scarsa conduttività termica del silicone può facilmente causare una polimerizzazione non uniforme delle parti in plastica del prototipo, che richiede una formulazione della resina per simulare le proprietà della plastica target (durezza Shore A50-D80).

Possiamo aggiungere riempitivi come fibra di vetro e fibra di carbonio in base alle esigenze del cliente per ottimizzare le proprietà meccaniche. Nel frattempo, attraverso la tecnologia di controllo della temperatura della zona dello stampo, riduciamo efficacemente la probabilità di bolle d'aria e difetti di ritiro, aumentando la percentuale di passaggio del prototipo a oltre il 98%.

Non sei ancora chiaro su quale processo selezionare per le parti del tuo prototipo? Carica semplicemente il tuo modello geometrico e le specifiche prestazionali della parte. JS Precision ti offrirà tre opzioni gratuite per il confronto in termini di precisione, prezzo e tempi di consegna per ciascun processo.

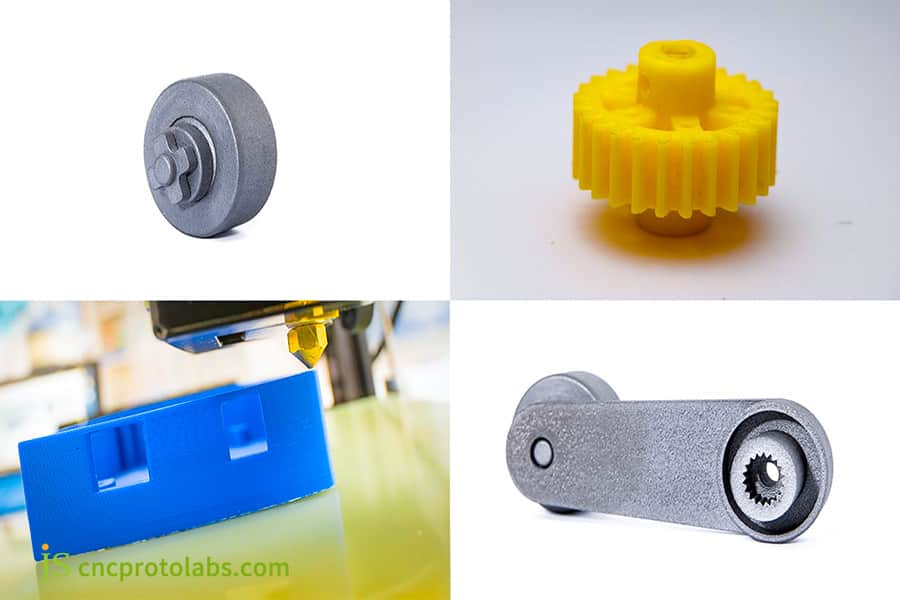

Figura 2 La prototipazione rapida può essere applicata a molti metodi di produzione diversi, come la stampa 3D, lo stampaggio a iniezione rapida e la lavorazione CNC.

Perché il materiale è il fattore decisivo per le parti del prototipo?

La selezione del materiale determina direttamente la validità di parti del prototipo verifica. In particolare, i prototipi di parti in plastica sono strettamente correlati alla selezione dei materiali nella produzione quotidiana di prototipi. Il fulcro della selezione del materiale è la "corrispondenza delle prestazioni" invece della "somiglianza nell'aspetto".

Mappatura delle prestazioni: colmare il divario tra produzione e prototipo

Tipo materiale	Resistenza alla trazione (MPa)	Modulo elastico (GPa)	Temperatura di deflessione termica (°C)	Resistenza all'impatto (kJ/m²)
Resina fotosensibile (SLA)	50-80	2.5-4.0	50-80	1,5-3,0
POM CNC	~70	2.8-3.2	110-120	5.0-7.0
Nylon per stampa 3D 12	~48	1.6-1.8	120-130	3,5-5,0
Produzione in serie PA66-GF30	~160	8.0-10.0	220-240	10.0-15.0

Il principio "abbastanza buono" governa la selezione dei materiali: la verifica dell'aspetto riguarda la stabilità dimensionale, i test funzionali devono corrispondere alle principali proprietà meccaniche/termiche, mentre i test di durabilità devono considerare le caratteristiche di fatica e invecchiamento.

Materiali avanzati per prototipi impegnativi

• Ambienti ad alta temperatura: PEI (ULTEM 1010) per FDM/CNC, con un HDT di 217°C, è eccellente per i componenti periferici del motore.
• Biocompatibilità: resina SLA di grado medico, PEEK CNC sterilizzabile resistente alla sterilizzazione a vapore a 134°C.
• Prestazioni elettromagnetiche: la resistività di volume del materiale composito in fibra di carbonio/nanotubi di carbonio è pari a 1 Ω·cm e l'efficacia di schermatura EMI è superiore a 30 dB, soddisfacendo i requisiti di verifica della compatibilità elettromagnetica di elettronica di consumo e prodotti militari. Diversi livelli di schermatura possono essere abbinati con precisione regolando il rapporto di riempimento.

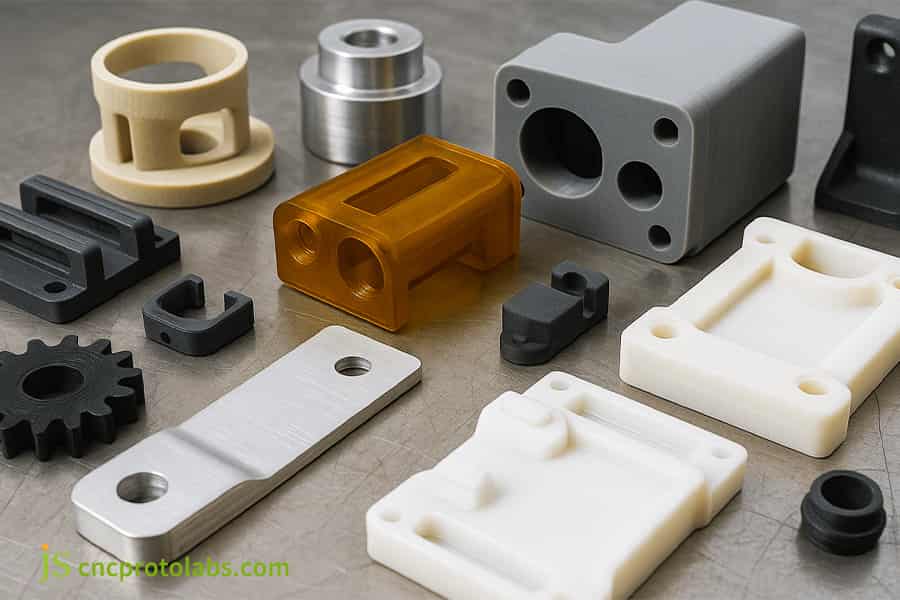

Figura 3 La scelta dei materiali giusti è fondamentale nella progettazione del prototipo, poiché materiali diversi hanno proprietà uniche che possono influire su prestazioni, costi e processi di produzione.

Chi è un partner capace per la produzione di prototipi? Un quadro di valutazione tecnica

Il prezzo è solo un riferimento quando si scelgono le aziende produttrici di prototipi, la forza tecnica è il nucleo. Il fornitore di servizi di produzione di prototipi di alta qualità che stai cercando dovrebbe essere il tuo team di ingegneri allargato .

Lista di controllo tecnico

• Capacità di dialogo ingegneristico: possono partecipare alle revisioni del progetto, identificare i problemi DFM come spessore delle pareti irregolare e spigoli vivi e fornire soluzioni di ottimizzazione?
• Funzionalità di verifica della qualità: forniscono report standard di scansione 3D, ispezione CT industriale e report di certificazione dei materiali di terze parti?
• Catena di processo integrata: hanno la capacità di fornire un servizio unico, incluso Stampa 3D , lavorazione CNC, trattamento superficiale e assemblaggio?

Garantire la continuità: il thread digitale

Le migliori aziende produttrici di prototipi stanno creando una "storia digitale" per tutte le parti prototipo prodotte, inclusi parametri di processo, registrazioni dei trattamenti termici, ecc. Ciò sarà molto importante durante la transizione dal prototipo alla produzione.

Garantiamo la continuità nel thread digitale e integriamo perfettamente i dati dei prototipi nelle apparecchiature di produzione di massa, riducendo significativamente i rischi di trasferimento dei processi.

Case Study: tasso di fallimento dal 30% al 2%: riscatto di un prototipo in 40 giorni per un chip microfluidico

Contesto e sfide:

Il prototipo di chip microfluidico di una certa startup IVD sta affrontando problemi di blocco del canale (tasso di fallimento> 30%) e scarsa tenuta del legame , con conseguente significativa deriva nei risultati di rilevamento.

Il canale del chip è di soli 150 μ mx 200 μ m, richiede una parete interna Ra <0,4 μ m, il materiale deve essere biocompatibile e trasparente e deve anche simulare il processo di incollaggio dello stampaggio a iniezione della produzione di massa.

La soluzione di JS Precision:

1.Selezione del processo:

Nella selezione del processo è stato utilizzato microSLA ad altissima precisione , con uno spessore di 25μm, una velocità di scansione di 8000 mm/s e una lunghezza d'onda di 405nm utilizzando una sorgente UV nel controllo della precisione delle dimensioni del canale entro ±10μm, con un errore di posizione di ≤ ±2μm.

2.Materiali e post-elaborazione:

È stata scelta la resina fotosensibile biocompatibile medica, che soddisfa lo standard di citotossicità ISO 10993-5:2009 , Classe 1. Inoltre, è stato progettato un metodo di post-pulizia assistito da ultrasuoni a doppia frequenza alternata (40kHz e 80kHz, modalità alternata, tempo 120 s).

È stato effettuato un trattamento fototermico segmentato a 60 ℃ per 2 ore e ulteriori 80 ℃ per 1 ora, in modo da avere residui <5μm all'interno del canale di flusso e stress ≤ 2,8MPa.

3.Verifica del legame:

• La piastra di copertura in acrilico è stata lavorata mediante fresatura CNC ad alta velocità a 24.000 giri/min e una velocità di avanzamento di 0,15 mm/giro. Assicurarsi che la planarità della piastra di copertura sia ≤ 0,005 mm.
• Sulla base dei parametri effettivi di incollaggio con pressa a caldo per la produzione di massa, simula un dispositivo pneumatico personalizzato con una precisione di pressione di ±0,01 MPa (temperatura 85 ℃, pressione 0,3 MPa, pressione di mantenimento per 30 secondi). Non si è verificata alcuna perdita sotto una pressione di 0,5 MPa dopo 100 cicli di test e la forza di adesione ha raggiunto 1,2 MPa.
• Ispezione visiva online simultanea: è stata misurata una rugosità media Ra di 0,32μm all'interno della parete del canale di flusso e i risultati hanno soddisfatto i requisiti del progetto.

Risultati:

Alla fine siamo riusciti a consegnare cinque prototipi di ingegneria funzionale in 40 giorni e abbiamo ridotto il tasso di intasamento del canale di flusso a meno del 2% . Con i dati del prototipo, abbiamo ottimizzato anche la progettazione degli stampi per la produzione di massa. Abbiamo accelerato il lancio del prodotto di almeno quattro mesi.

Il tuo progetto di prototipi di produzione si trova ad affrontare sfide tecniche simili? Chiama la hotline tecnica di JS Precision, spiega in dettaglio i punti critici del tuo prodotto e i requisiti di verifica e svilupperemo una soluzione personalizzata per te, utilizzando la nostra esperienza pratica per aiutarti a superare le difficoltà di ricerca e sviluppo e accelerare il lancio del prodotto.

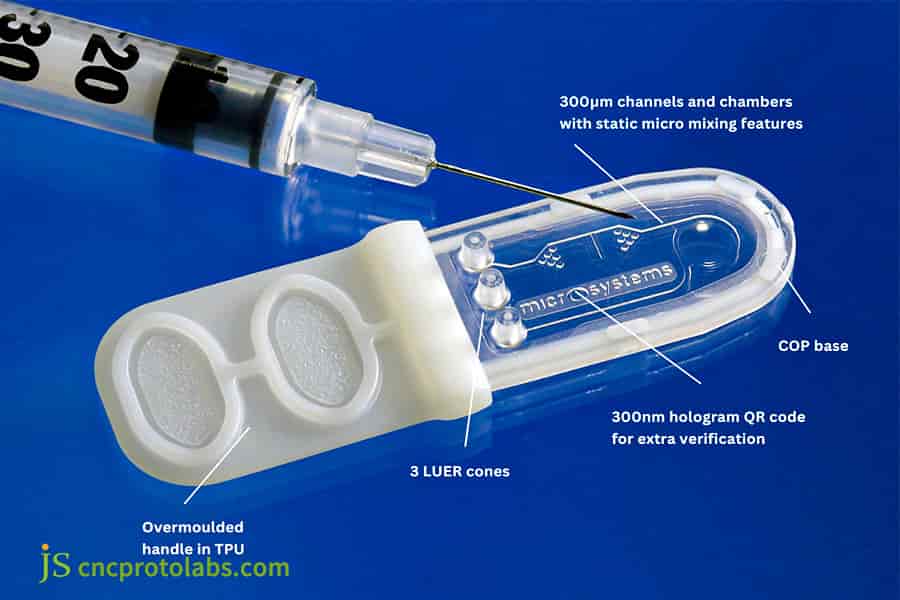

Figura 4 Chip microfluidico per apparecchiature IVD (diagnostica in vitro).

Quali sono le sfide di frontiera nella prototipazione oggi?

Con i continui miglioramenti apportati dallo sviluppo di vari prodotti, le sfide per prototipi di parti in plastica e la produzione di prototipi diventano più all'avanguardia e quindi promuovono progressi perpetui.

Integrazione multimateriale o eterogenea

Come si può creare un prototipo per un sistema "meccanico, elettrico e software" completamente integrato che integri parti rigide, guarnizioni e sensori? Le soluzioni risiedono nella stampa multimateriale PolyJet o nel processo ibrido che combina la stampa 3D con la piastrellatura di precisione.

Microscala e altissima precisione

Una dimensione della caratteristica inferiore a 10 µm e a rugosità superficiale di Ra inferiore a 0,1 µm sono necessari per prototipi di dispositivi medici microfluidici e componenti microottici. La lavorazione CNC a livello micro-nano e la polimerizzazione a due fotoni stanno superando questa barriera.

Prototipi per test di durabilità ambientale nel mondo reale

I prototipi per le parti esterne delle auto e l'elettronica per esterni devono simulare l'esposizione ai raggi UV per 1.000 ore e sottoporsi a 1.000 cicli termici da -40°C a 85°C. Questi prototipi devono contenere dati affidabili sul degrado dei materiali o subire modifiche per tali test.

Utilizzando materiali e processi di rivestimento resistenti agli agenti atmosferici, possiamo mantenere entro il 10% l'errore tra i test di invecchiamento del prototipo e i pezzi di produzione di massa per garantire l'efficacia della verifica.

Quello che segue è un confronto tra i dati prestazionali principali dei principali materiali resistenti agli agenti atmosferici:

Tipo materiale	Invecchiamento UV 1000 ore Differenza cromatica ΔE	Tasso di ritenzione della resistenza alla trazione dopo 1000 cicli termici (%)	Resistenza agli urti a basse temperature (-40°C, kJ/m²)	Resistenza al calore umido (95%RH/85°C, 500 ore) Grado di aspetto	Scenari di prototipi applicabili
ABS resistente agli agenti atmosferici	1.8-2.5	88-92	12-15	Grado 1 (nessun rigonfiamento, fessurazione)	Interni automobilistici, piccoli elettrodomestici da esterno
Lega PC/ABS	1.5-2.2	90-94	18-22	Grado 1 (nessun scolorimento, sfarinamento)	Esterni di automobili, alloggiamenti di dispositivi elettronici
PP rinforzato con fibra di vetro	2.0-2.8	85-90	8-11	Grado 2 (leggero scolorimento)	Paraurti automobilistici, componenti strutturali esterni
PC resistente agli agenti atmosferici	1.2-1.8	92-96	25-30	Grado 1 (nessun degrado delle prestazioni)	Componenti ottici, attrezzatura esterna di fascia alta
PA66 modificato	1.6-2.4	86-91	14-17	Grado 2 (nessuna fessurazione, leggero assorbimento d'acqua)	Connettori per esterni, componenti strutturali meccanici

Ti piacerebbe affrontare queste sfide all'avanguardia e migliorare la competitività dei tuoi progetti di produzione di parti prototipali? Allora contatta JS Precision per organizzare un seminario tecnico. Condivideremo gli ultimi esempi di applicazione del processo, consentendoti di creare maggiori opportunità nel campo della produzione di prototipi.

Domande frequenti

Q1: Qual è il costo medio e il tempo di consegna per la produzione del prototipo?

Il prezzo potrebbe variare da centinaia a decine di migliaia di dollari USA, a seconda esclusivamente della complessità del processo, del materiale utilizzato e delle parti coinvolte. Piccoli ordini di parti di precisione in alluminio CNC richiederanno circa 3-5 giorni , mentre parti di assemblaggio complesse che coinvolgono più materiali possono richiedere dalle 2 alle 3 settimane .

Q2: Come scelgo il processo di prototipazione più adatto al mio progetto?

Sulla base di tre variabili, come la complessità della geometria, il comportamento del materiale, i costi e il tempo, i fattori di scelta più importanti sarebbero i seguenti: stampa 3D per elevata complessità della geometria e produzione in lotti ridotti, lavorazione CNC per parti metalliche ad alte prestazioni e alta precisione e fusione sotto vuoto per lotti ridotti che imitano solo una parte in plastica.

Q3: I prototipi stampati in 3D possono essere utilizzati per i test funzionali finali?

Sì, ma le condizioni del test devono essere uniformate in base alla conoscenza materiale . Per molti test strutturali, è possibile utilizzare il materiale utilizzato nel nylon SLS e il materiale utilizzato nella resina SLA per alte temperature, ma per quanto riguarda la fatica dinamica e la resistenza agli agenti atmosferici, il materiale deve essere controllato.

Q4: Quanta differenza c'è nelle prestazioni tra i materiali del prototipo e i materiali della produzione di massa?

La differenza potrebbe essere molto grande. Ad esempio, nel processo di fusione del PU per imitare l'ABS, la resistenza può essere simile, ma per diverse categorie di resilienza e resistenza all'invecchiamento a lungo termine, l'obiettivo è determinare e cercare l'indice più importante dell'attuale fase di verifica.

Q5: Come garantire l'accuratezza e la qualità delle parti del prototipo?

È possibile richiedere al fornitore un rapporto di ispezione del primo articolo , ad esempio un'immagine della differenza cromatica di confronto della scansione 3D, un rapporto CMM sulle dimensioni critiche e documenti di certificazione dei materiali. Le informazioni possono dimostrare direttamente il livello di qualità delle parti del prototipo.

Q6: È possibile eseguire trattamenti superficiali (verniciatura, galvanica) su parti prototipo?

Sì, spesso richiesto. Tuttavia, substrati diversi richiedono livelli diversi di adesione con diversi tipi di processi di pretrattamento, come resina fotosensibile, nylon, ecc. Ciò deve essere confermato con i fornitori come parte dell'accordo.

D7: Qual è il fattore più cruciale per una transizione graduale dal prototipo alla produzione di massa?

La cosa più importante è la continuità dei dati di progettazione e l’accumulo dei dati di produzione. È necessario garantire che le modifiche progettuali durante la fase di prototipo siano completamente registrate e ottenere parametri di processo chiave come punto di riferimento per la produzione di massa, formando un thread digitale completo.

D8: Quali sono i principali vantaggi della produzione di prototipi in Cina?

I vantaggi fondamentali risiedono nella piena integrazione della gestione della catena di fornitura, nell’enorme rapporto costo-efficacia e nella velocità di risposta e iterazioni. Anche i migliori produttori come JS Precision hanno sviluppato le tecnologie di processo e le competenze parallelamente al mondo.

D9: Come viene determinato il costo della prototipazione rapida?

Il costo dipende dalla tecnologia scelta (come la stampa 3D o CNC), dal materiale, dalla complessità della parte, dalla finitura e dai tempi di consegna. Per un preventivo specifico , condividi i tuoi file CAD e i requisiti del progetto con il produttore.

Riepilogo

Ciò che definisce il cuore dei servizi di produzione di prototipi di alta qualità è la capacità di combinare ingegneria, scienza dei materiali e produzione di precisione. Trasformano le idee astratte in entità fisiche testabili, iterabili e affidabili , fornendo la prima e più importante garanzia per il successo finale del prodotto.

Le migliori organizzazioni di servizi manifatturieri cinesi, come JS Precision, si trovano sempre più cruciali nel fungere da braccio esteso di ricerca e sviluppo necessario di gruppi globali di hard tech con le loro catene di processo strettamente integrate e una conoscenza approfondita dei fondamenti dell’ingegneria.
