齿轮制造齿轮是现代工业的基石之一，汽车、机器人、飞机的精确功能都依赖于齿轮传动。关键问题是：什么保证机器准确、经济、可靠地运行？答案就藏在啮合良好的齿轮中。

齿轮系统是动力传输的本质，如果没有齿轮加工中不同技术的集成，就不可能生产具有高性能特征的齿轮。

本文将带领您了解齿轮生产的全过程，解构高精度齿轮制造所涉及的关键技术，并为您如何选择最佳的齿轮制造公司提供关键指导。无论您需要精密齿轮切削服务还是大批量齿轮生产，本文都将被证明是宝贵的见解来源。

核心答案摘要

核心主题	要点	对您的价值
齿轮制造基础知识	该主题涵盖两个主要制造过程，即成型和切割。齿轮加工已开始见证数字化、智能化的到来。用于制造齿轮的基本材料是合金钢，以及铸铁。	了解工艺边界和材料特性，明确最适合自己产品的技术路径。
高精度成就	这取决于高度先进的设备、工艺和测试。精度可以精确到微米。主要性能指标为：齿形误差、DIN 等级。	确保您选择的供应商满足产品性能方面的最高要求。
数控滚齿技术	现代齿轮高效且高度一致生产的核心。有利于大批量齿轮生产。	这被认为是评估制造商实力和技术的重要参数。
服务提供商选择	必须注意技术知识、质量基础设施、经验和响应时间。主要重点应放在技术支持和供应链完整性上。	尝试克服采购障碍，寻找像 JS Precision这样可被视为战略业务合作伙伴的服务提供商。

要点

• 精度是关键：真正的高精度齿轮制造是由特定参数（例如 DIN 等级和齿形误差值）定义的。选择供应商时，必须要求提供经验数据。
• 技术是基础：高效率、高质量只有建立在先进的数控滚齿技术等技术的基础上。
• 可扩展性和定制化并不矛盾：一家优秀的齿轮制造公司应该能够同时满足稳定的大批量齿轮生产和定制齿轮生产的需求。
• 选择就是策略：在选择定制齿轮制造供应商时，与工程协助和供应链完整性所需的合作伙伴关系相比，价格是次要的。

为什么信赖 JS Precision 的齿轮制造？

凭借深厚的技术专长、严格的质量控制和丰富的行业经验建立信任，使JS Precision在竞争激烈的齿轮制造领域成为全球客户最值得信赖的齿轮制造公司之一。

我们的核心优势源于对齿轮加工技术卓越的不懈追求和对客户需求的深刻理解。

JS Precision拥有一支平均行业经验超过12年的高级工程师团队，提供从设计优化到量产交付的全流程工程支持。

JS Precision拥有20多台世界一流的数控齿轮加工机，重复精度高达±2μm，将确保实现覆盖DIN 3-7级别的高精度齿轮制造能力。

我们公司拥有权威认证，包括IATF 16949和ISO 9001。每批次均应通过CMM三坐标测量机等设备进行全面测试，以确保数据的可追溯性。

在新能源、航空等行业拥有1000多个成功案例，年可实现500万套以上大批量齿轮生产，定制齿轮交货期较行业平均水平缩短20%。

我们的客户包括全球知名的新能源汽车企业和机器人制造商。风电定制齿轮项目连续三年实现零缺陷交付，PPM值≤30。

如果您正在寻找兼具技术专长、质量保证和快速响应能力的定制齿轮制造供应商，JS Precision 是您的理想选择。立即联系我们的工程团队，告知他们您的齿轮参数和要求，以获得免费的 DFM 可制造性设计分析和准确的定价。

齿轮是如何制造的？ ——基本流程概述

齿轮制造是从原材料到成品的精密转变的生产过程。了解齿轮制造的基本工艺将有助于您更好地选择适合您产品的技术解决方案。

齿轮制造：原材料到成品

齿轮制造的本质是通过一系列工序将原材料加工成符合设计要求的齿轮产品。这一切的中心是齿轮加工，它主要分为两类——成形加工和切削加工。

工艺类型	代表性技术	适用场景	精密级（DIN）	加工效率（件/小时）	工艺优势	适用齿轮类型
成型工艺	锻造、冲压、注塑	齿形简单，小批量生产。	8-10年级	50-200	成本低，成型快，适合简单零件的批量生产。	正齿轮、简单蜗轮。
切割工艺	滚齿、插齿、磨齿	齿形复杂，精度要求高。	3-7年级	10-80	精度高，齿形复杂，适应各种工况。	正齿轮、斜齿轮、锥齿轮以及复杂的特殊齿轮。

关键材料的选择与齿轮性能有直接关系，因为：

• 合金钢（20CrMnTi、42CrMo）：用于汽车、工程机械。
• 铸铁：用于低速、重载齿轮。
• 黄铜：用于精密仪器。
• 工程塑料（POM、PA）：家用电器和医疗器械。

整个制造过程包括下料、热处理（材料性能升级）、齿轮加工（核心齿轮加工过程）、精加工（齿轮的剃齿和珩磨）和检验（尺寸测试、精度和噪音测试）。

目前齿轮制造技术的发展如何？

随着行业技术的发展，齿轮制造正在经历从传统到现代的全面变革，齿轮加工技术的创新是驱动力：

• 数字化转型：复杂齿轮齿形的高精度加工以CNC为主。
• 增材制造： 3D 打印减少了原型制作时间和定制成本。
• 智能升级：工业4.0有利于智能制造的升级，通过工业的使用，齿轮大批量生产的稳定性更好。

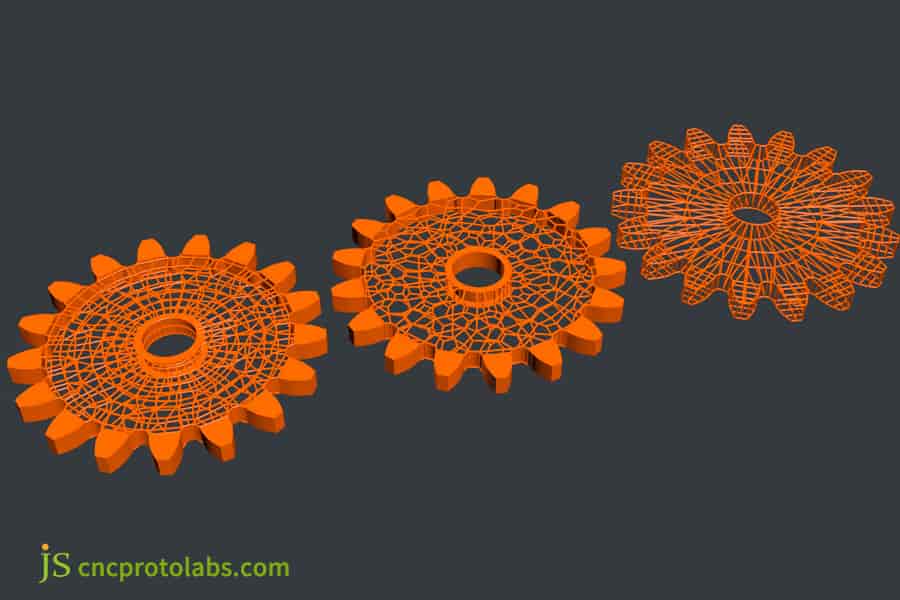

图 1 增材制造工艺可以制造非圆形齿轮并将几何形状与齿轮形状相结合。

如何定义和实施高精度齿轮制造？

高精度齿轮制造是高端装备性能的关键。不仅要求严格的尺寸控制，而且在齿形、齿向等多个维度上都要求极高的精度。

什么是“高精度”？不仅仅是尺寸公差

精密级	齿形误差（μm）	累积齿距误差（μm）	表面粗糙度Ra (μm)	硬化层深度 (mm)
12级（对应DIN 3级）	≤2	≤5	≤0.4	1.5-2.0
10级（对应DIN 5级）	≤3.5	≤8	≤0.6	1.2-1.8
8级（对应DIN 6级）	≤5	≤12	≤0.8	0.8-1.5
6级（对应DIN 7级）	≤8	≤18	≤1.2	0.8-1.2

高精度齿轮制造需要定量指标来支撑：齿形误差应在3-5μm以内，AGMA和DIN标准可互换，应注明选择标准，硬度深度应与用途相对应。

高精度是如何实现的？技术、设备、工艺三角支撑

精密齿轮制造涉及三个因素的结合：

1、高端数控机床：高刚性设备，重复定位精度＜±3μm。

2.先进的刀具和补偿：定制涂层刀具+实时磨损补偿。

3、环境控制：车间环境温度应为20+/-2。

4、检验齐全：采用三坐标测量机、齿轮啮合测试仪等，对关键尺寸进行100%检验。

如果您需要高精度齿轮制造的高级支持，请联系JS Precision索取我们用于精密检验的样本数据报告，了解更多关于我们为DIN 3-6级齿轮制造测量的数据，并安排参观我们的精密加工车间，见证JS Precision的制造过程。

为什么数控滚齿技术是现代齿轮生产的基石？

作为齿轮制造的基本方法之一， 数控滚齿技术以其高效、精确、一致性等特点，被认为是当前齿轮制造行业的主流技术。

数控滚齿到底是什么？连续索引的艺术

数控滚齿技术是通过滚刀和工件的螺旋啮合过程连续切削齿廓的加工方法：

• 工作原理：滚刀旋转进给，模拟齿轮与齿条的啮合，一次切削出所有齿形。
• 适用范围：正齿轮齿、斜齿轮齿等。模数0.1-20mm，齿数10-1000。

数控滚齿机如何提高制造能力？

• 效率：连续切削大大减少了加工时间，相对于插齿效率提高了30-50% ，这有利于大批量齿轮生产。
• 高灵活性：通过数控编程实现产品快速换型，在满足中小批量定制生产需求时，对复杂模具的依赖性较小。
• 高一致性：数控系统精确控制切削参数，确保每批齿轮尺寸和精度高度均匀，CPK值始终高于1.67。

为什么它在现代制造业中很重要？

数控滚齿技术通过以下方式在实现效率和精度的平衡方面发挥着至关重要的作用：

• 它们能够处理复杂的齿轮设计和严格的公差，这使其成为高精度齿轮制造的主要工具。
• 它们很容易与自动化生产线集成，从而确保稳定的大批量齿轮生产。
• 这些可以通过剃须和珩磨等其他操作进一步完成，使它们能够根据行业要求达到DIN 3-7 级精度。

正在寻找高效、精密的齿轮加工解决方案？ JS Precision拥有15台先进的数控滚齿机和先进的数控滚齿技术。无论是样品生产还是批量生产，我们都可以满足您的要求。立即发送您的齿轮详细信息并获得免费的齿轮加工周期成本。

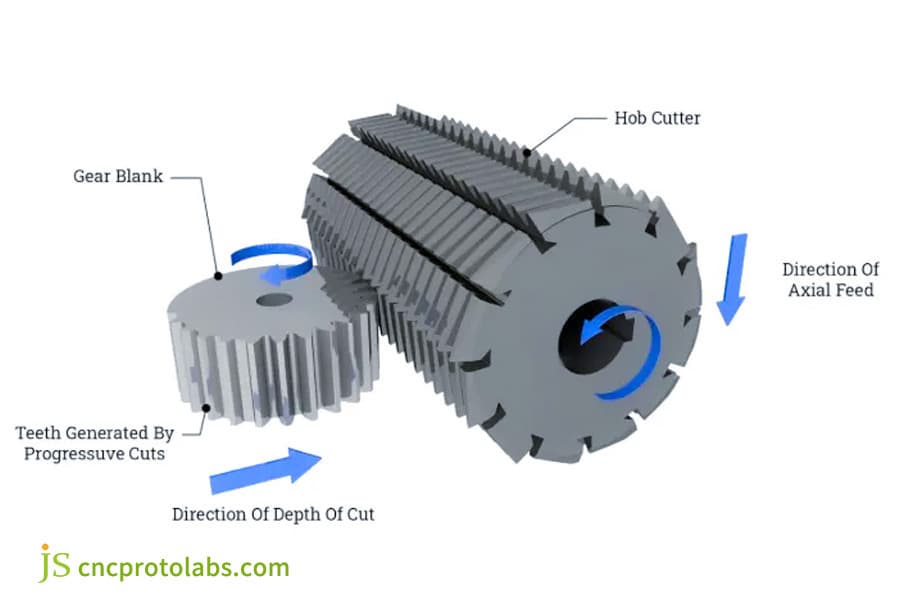

图2 滚齿是通过旋转称为滚刀的圆柱形刀具来加工齿轮齿的过程。

精密齿轮切削服务包括哪些内容？如何选择供应商？

精密齿轮切削服务在齿轮生产中发挥着重要作用，包括多种加工方法。选择合适的服务供应商将直接关系到质量。

精密齿轮切削服务简介

专业的精密齿轮切削服务必须确保一站式解决方案。

• 核心加工：滚齿、插齿等全过程加工。
• 增值服务： DFM优化、热处理等后处理。
• 定制支持：针对特殊操作条件加工非标齿轮组。

如何选择精密齿轮加工服务提供商？

在选择精密齿轮加工服务时，应注意以下几点：

• 技术能力：检查设备清单和精度报告。
• 质量认证： IATF 16949， ISO 9001 。
• 行业经验：行业中以及产品所针对的行业中的类似产品。
• 生产能力稳定性：评估大批量齿轮生产并确保供应链实力。

为什么专业切割服务对于行业来说是不可或缺的？

专业的精密齿轮切削服务为企业带来众多优势：

• 所需的投资资金较少，因为不需要投资昂贵的设备或需要高薪的专业团队。
• 技术援助：提供最佳工艺技术和工程援助，从而提高产品竞争力。
• 灵活的响应：能够分别适应和响应定制订单和批量生产订单数量的变化。

大批量齿轮生产面临哪些挑战？如何保证质量？

大批量齿轮生产需要严格的质量控制，同时保证效率，对制造商的工艺、设备和管理能力提出了极高的要求。

规模化生产有什么特点？

与大批量齿轮生产相关的特征如下：

• 每年生产数万至数百万件，并具有最佳的生产周期。
• 优化单位成本和材料利用效率。
• 组织良好的供应链协作接口，使制造和销售顺利进行。

批量生产中如何保障质量生命线？

JS精密在大批量齿轮生产过程中使用各种质量控制流程：

• 全流程检测系统：首件、巡检、末件检测系统，关键尺寸全自动检测。
• 统计过程控制（SPC）：实时监控制造过程以检测任何波动，从而确保CPK值≥1.67 。
• 刀具管理：开发刀具寿命数据库，应用预测性维护，以防止因刀具磨损而影响质量。
• 标准化操作：按照SOP操作意味着流程受人为因素影响较小。

推动齿轮规模化生产增长的因素有哪些？

近年来，大批量齿轮生产的需求激增，主要由以下因素推动：

• 汽车电气化：新能源汽车减速机齿轮需求增加。
• 可再生能源：风力涡轮机齿轮箱齿轮的需求扩大。
• 广泛的自动化：对工业机器人齿轮的需求不断增长。

谁是理想的定制齿轮制造合作伙伴？选型指南

定制齿轮制造供应商不仅是加工厂，也是战略合作伙伴。在选择这些供应商时，需要对几个因素进行彻底分析。

寻找定制供应商时必须分析哪些核心要素？

高质量定制齿轮制造供应商应具备：

• 工程支持： DFM 优化以及降低成本的建议。
• 快速响应：针对设计修改和紧迫需求的灵活性。
• 透明管理：进度与质量状态同步。
• 质量保证：高精度齿轮制造技术和公认的证书。

如何与齿轮制造商建立成功的长期合作伙伴关系？

长期关系需要发送者和接收者双方的合作。

• 技术协议应明确定义，包括准确性水平、材料、
• 就改进活动、优化流程和成本进行定期合作。
• 强调拥有成本，而不是单位成本。

为什么选择正确的制造合作伙伴是项目成功的关键？

合适的定制齿轮制造供应商可以为您提供：

• 降低研发风险，规避生产风险。
• 缩短研发时间和发布周期。
• 确保供应链安全并提高竞争力。

JS Precision，作为专业之一定制齿轮制造供应商，始终把客户放在第一位，提供从设计到量产的全流程支持。如果您正在寻找长期合作伙伴，请随时与我们的工程团队沟通。我们将为您提供免费的项目评估，并利用我们的专业能力帮助您的项目取得成功。

案例：JS Precision如何帮助新能源汽车公司实现减速齿轮零缺陷交付

客户问题

某全球知名新能源汽车制造商正在寻找斜齿轮在其电力驱动系统中。

关键需求包括：按照DIN 6级高精度齿轮标准制造，单件重量±0.5g以内，年需求量超过50万件，通过PPAP生产件审批流程一次批准，单件成本受控 12 美元以下。

JS精密解决方案

1.协同设计： JS Precision工程团队深入参与齿轮的微观轮廓设计。通过优化齿形和方向的参数，可以非常有效地降低啮合噪声，从而满足客户的NVH要求。

2.工艺设计：通过采用先进的数控滚齿技术和定制TiAlN涂层刀具，该项目优化了切削参数，使单件切削时间减少了15% ，材料利用率提高到92%。

3.量产及质量控制：大批量齿轮生产线配置SPC系统，可实时跟踪节距、齿形误差等关键尺寸，CPK始终保持在1.67以上，配置全自动化检测站，实现100%啮合噪声检测和重量筛选。

结果

项目从样品到SOP只用了4个月，比客户的目标提前了一个月，在开始量产交付的第一年内，客户的装配百万分率（PPM）低于50，达到了零缺陷交付给客户的标准，单位成本保持在11.2美元以下，使客户整体采购支出降低了8%。

如果您在高精度齿轮制造或大批量齿轮生产方面遇到类似的困难，您应该联系JS Precision并向我们表达您的项目需求。我们将根据我们的成功经验为您提供量身定制的解决方案，以使您的项目顺利完成。

图3 电力驱动系统的斜齿轮

常见问题解答

Q1: 齿轮最常用的材料有哪些？

应用最广泛的是20CrMnTi、42CrMo等合金钢，因为它们具有高强度和良好的热处理性能。其他最常见的是铸铁、不锈钢、黄铜和工程塑料。

Q2：磨齿和剃齿有什么区别？

齿轮磨削可实现更高的精度（高达 DIN 3 级），用于满足热处理工艺后的精密齿轮制造要求。剃齿精度稍低（DIN 6-7 级），但效率更高，用于预热处理精加工。

Q3: 小批量定制齿轮的典型生产周期是多少？

这是因为生产的时间周期根据所需的精度水平以及齿轮生产的复杂性而变化。通常需要 4-8 周的时间才能将样品交给客户。 JS Precision可以提供3-6周的时间周期。

Q4：如何判断齿轮厂家的加工精度水平？

常见产品需索取检验报告，检查齿形误差、累积螺距误差等重要参数值，了解机床定位精度、检测设备、质量体系认证状况等。

Q5：齿轮量产时如何控制成本？

这可以通过优化注重材料使用的工艺参数、使用有效的数控滚齿工艺、注重刀具寿命管理和自动化来实现。 JS Precision可以帮助客户降低10-15%的量产成本。

Q6：齿轮热处理（如渗碳、淬火）后为什么要进行精加工？

在热处理过程中，齿轮会发生变形，导致尺寸和精度误差。这种变形可以在制造过程中通过磨削和珩磨操作消除，以使高精度齿轮具有高精度和光滑的齿表面光洁度。

Q7：提供齿轮图纸时必须包含哪些关键信息？

应明确规定模数/中径节距、齿数、压力角、螺旋角、位移系数、精度等级、材料和热处理、临界尺寸和表面处理。这些参数直接关系到齿轮的制造质量。

Q8：作为中国齿轮制造企业，JS Precision的核心优势是什么？

JS Precision整合欧洲水平的精密齿轮加工技术、本地化高效的供应链以及成本优势，为客户提供一站式服务精密齿轮切削服务从设计支持到批量生产交付。公司在高难度、精密、定制、量产订单方面具有优势。

概括

齿轮虽小，却承担着现代工业动力传输的核心。齿轮制造的精度和效率直接保证了设备的性能和可靠性。选择一个齿轮制造公司技术实力、质量保证、服务意识的匹配将是您产品成功的关键。

凭借先进的数控滚齿技术、高精度的齿轮制造标准、灵活的齿轮定制制造能力以及成熟的大批量齿轮生产经验，JS Precision必将为全球客户提供优质的产品和优质的服务。

如果您正在寻找专业的精密齿轮切削服务或定制齿轮制造供应商，请随时联系JS Precision的工程团队，提供您的要求和图纸。我们将为您提供免费的技术评估、DFM 分析和准确的报价，以推动您在精密齿轮领域取得下一次成功。
