Как услуги индивидуального формования предотвращают отказы компонентов до начала производства

Специальная услуга по формованию предотвращает выход компонентов из строя до начала массового производства за счет анализа потока пресс-формы, соответствия материалов и конструкции уплотнений, фиксации прочности и размера сопряжения, снижения среднего по отрасли уровня брака пробных форм на 15 % до нуля, предотвращения затрат на модификацию пресс-форм и сокращения рыночного цикла на 4 недели.

В последующих разделах, в которых представлены технические характеристики и контрольные матрицы процесса, будет показано, как количественно устранить дефекты в процессе переформовки без открытия стальной формы!

Матрица предотвращения сбоев в обслуживании индивидуального формования

<голова> <тело>

Основные выводы

<ул>

Термическая совместимость материала: Точка горячей деформации первого материала должна быть как минимум на 30 ℃ выше, чем температура впрыска при формовании второго материала, чтобы предотвратить деформацию после двойного впрыска.

Конструктивное решение: При нарушении соединения между двумя материалами обеспечивается механическое армирование посредством пазов типа «ласточкин хвост» глубиной 0,5 мм и углом 45–60°.

Уплотнение без заусенцев: Уплотняющий канал шириной 1,5 мм расположен вдоль края формовки, что вместе с силой зажима формы предотвращает перелив расплавленного пластика.

Зачем доверять службе индивидуального формования JS Precision во избежание сбоев?

Наша группа обладает 15-летним ноу-хау в области многокомпонентного литья под давлением, поэтому, исходя из этого, чтобы гарантировать, что повторное формование не выйдет из строя, услуга индивидуального дополнительного формования должна обладать тремя основными возможностями: анализ текучести пресс-формы, совместимость материалов интерфейса и жесткие допуски формы.

<блок-цитата>

В ISO 10993:2018, Биологическая оценка медицинских изделий, испытания на цитотоксичность in vitro, указано: все материалы, предназначенные для длительного контакта с тканями, должны пройти тест на цитотоксичность, и на границе раздела не должно присутствовать вымываемых веществ.

Чтобы точно соблюдать правила, мы работаем только с LSR или TPU медицинского назначения при медицинском формовании и мы поддерживаем шероховатость поверхности раздела подложек Ra 1,6 мкм. Спецификация проверяется путем подвергания материала нескольким циклам стерилизации при 134 ℃.

Для европейского проекта ручки эндоскопа первое решение привело к 18,5% неудачных попыток отслаивания. Одновременно изменив производственный процесс на метод двухкомпонентного литья под давлением, мы использовали горячую подложку при температуре 140 ℃ для инициирования молекулярной связи. Прочность на отслаивание увеличилась с 2,1 Н/мм до 8,4 Н/мм, а производительность выросла до 99,8% благодаря канавкам типа «ласточкин хвост» и пятикратному поэтапному заполнению.

Хотите оценить, существует ли риск отслаивания вашей конструкции накладного элемента? Свяжитесь с нашими инженерами, чтобы получить список самопроверки по предотвращению сбоев при формовании, который включает таблицу соответствия ΔT и рекомендуемые размеры канавок «ласточкин хвост», чтобы заранее избежать дефектов массового производства.

Как максимизировать прочность межфазного соединения при индивидуальном формовании?

Основным фактором в повышении прочности сцепления второй литьевой формы является диффузия молекулярных цепей двух материалов на границе раздела друг с другом и ковалентная связь. Когда температура размягчения и полярность жесткой подложки и гибкого клея идеально совпадают, межфазная прочность на сдвиг может во много раз превышать предел прочности самого материала и, следовательно, полностью предотвратить расслоение. Суть услуги по склеиванию материалов методом поверхностного формования заключается в сварке на молекулярном уровне.

Различия в энергии связи и согласование полярностей:

Энергия связи между различными парами материалов сильно различается. Для индивидуального наложения первым приоритетом является соблюдение полярности:

<ул>

TPE/TPU и PC/ABS/PA66: Одинаковая или сопоставимая полярность, прочность на межфазный сдвиг > 6 Н/мм.

ТПЭ и ПП (неполярный): Энергия связи<2 Н/мм, используйте механическое армирование.

Данные о сопоставлении марок смол Covestro и других смол: Лучшим решением для индивидуального ТПЭ с малеиновым ангидридом является прививка (МАч), то есть рекомендуется увеличение ковалентной связи в 3 раза.

Время второго впрыска и предварительный нагрев поверхности

Критический фактор временного окна при двухфазном литье под давлением:

<ул>

В течение 4 часов после формирования подложки: Необходимо провести вторую литьевую формовку подложки, чтобы обнажить и запустить скрытые или скрытые реакции сшивки подложки с использованием ее остаточного тепла.

Через 4 часа: Поверхность подложки необходимо предварительно нагреть до 120 ℃, чтобы предотвратить падение прочности границы раздела на сдвиг на 40 %.

Услуга по склеиванию формовочного материала и технологическое окно определяют эффективность склеивания при массовом производстве.

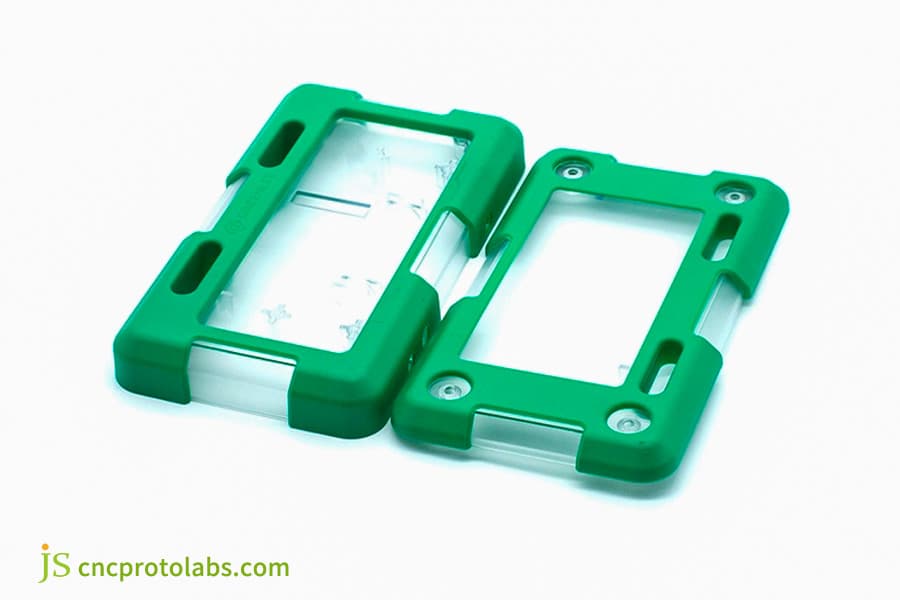

Рис. 1. Зеленые и прозрачные литые чехлы для телефонов, на которых показаны слои материала.

Как использовать услугу Overmolding DFM для предотвращения деформации подложки?

Во время процесса формования вторичный расплавленный материал под высоким давлением и высокой температурой, впрыскиваемый в полость формы, легко приводит к локальному истиранию, расплавлению или термической деформации первичной жесткой подложки. Стабильность размеров при массовом производстве гарантируется за счет геометрической оптимизации толщины стенок подложки, расположения ребер жесткости и конструкции литника с помощью обычного сервиса DFM. Суть услуги DFM по формованию заключается в балансировке толщины стенок.

Расчет толщины стены и расчет усадки

Один из прямых способов контролировать риск коробления — это сбалансировать размер жесткой подложки и формованного верхнего слоя.

<ол>

Толщина стенки жесткого основания: Эту толщину следует поддерживать в пределах от 1,5 до 2,5 мм, чтобы обеспечить достаточную устойчивость к истиранию.

Толщина верхнего слоя: его толщина должна быть меньше толщины стенки жесткой подложки, но между 1,0–3,0 мм.

Расчет общей усадки: Общая усадка = усадка подложки + (1 - α) усадка после формования (где α — объемный процент подложки).

Уменьшение толщины стен и расстояние между ребрами жесткости

Методы без короблений за счет оптимизации DFM:

<ул>

Удаление толщины означает отсутствие участков с толстыми стенками и, следовательно, уменьшение веса, выравнивание толщины стенок и сохранение разницы в усадке между ними не менее 0,1%.

Расстояние между ребрами жесткости: P ≤ 3 × толщина, что обеспечивает устойчивость к анизотропной усадке.

Использование нашей услуги DFM по формованию позволяет инженерам обнаруживать потенциальные опасности коробления до окончательной детализации, успешно устраняя дорогостоящие модификации после формования.

Загрузите свои чертежи одним щелчком мыши, чтобы получить бесплатный отчет DFM. Наши инженеры предоставят рекомендации по оптимизации толщины стен и расположению ворот в течение 24 часов, фиксируя риски деформации от источника.

Почему строгий контроль процесса формования обязателен для устранения облоя?

Заусенец обычно возникает из-за отсутствия давления уплотнения в точке закрытия формы или из-за слишком больших допусков при первом впрыске. Только используя замкнутый контур управления процессом с двумя впрысками и точно регулируя давление впрыска, точки переключения скорости и усилие зажима формы, можно добиться идеально гладких кромок без заусенцев на микронном уровне. Центральным моментом управления процессом формования является взаимодействие уплотнений.

Технические характеристики конструкции точки уплотнения пресс-формы

Одной из ключевых причин, почему система контроля герметичности JS Precision настолько хороша, является сочетание трех различных факторов. Интерференция линий разъема в конструкции пресс-формы не решается по соображениям удобства, как выясняется, без обоснования использования деталей, отлитых под давлением.

<блок-цитата>

Согласно стандарту ISO ISO 20457:2018, Изделия из пластмассы, Допуски и приемка изделий, отлитых под давлением, говорится, что допуски на линейные размеры прецизионных изделий, отлитых под давлением, должны быть указаны в соответствии с размерными пределами, и в то же время подгонка сопрягаемой поверхности должна рассматриваться как один из приемочных параметры формованной детали.

Этот стандарт нами полностью принят, поэтому мы сохраняем натяг между линиями разъема в диапазоне 0,03–0,04 мм при ширине натяга 1,5 мм. Впрыск под высоким давлением будет предотвращен при втором давлении впрыска 120 МПа с помощью полностью электрического зажимного усилия в 150 тонн. Подробно:

<ул>

Посадка с натягом по линии разъема: Линия разъема стали пресс-формы должна иметь локальную посадку с механическим натягом 0,03–0,05 мм, чтобы обхватить первую деталь.

Постепенное снижение скорости: По мере того, как расплав протекает через уплотнительную кромку, скорость сдвига следует уменьшать, чтобы предотвратить внезапную потерю вязкости, вызывающую вспышку.

Давление удержания при втором впрыске: Давление при втором впрыске должно поддерживаться на уровне 70 % или менее от давления прижима при первом впрыске, чтобы предотвратить разрыв поверхности, склеиваемой с подложкой, под действием давления.

Основные моменты управления параметрами процесса

<ул>

Нарушение герметичности: Обычное рекомендуемое значение составляет 0,03–0,05 мм. Все, что меньше 0,03 мм, приводит к миганию, а более 0,05 мм разрушает подложку.

Давление второго выстрела: 70 % от максимального усилия зажима при первом выстреле. Выход за рамки приводит к деформации подложки.

Скорость сдвига: Скорость сдвига должна не превышать 40 000 с. В противном случае, вероятно, произойдет разрушение расплава, в результате чего поверхность станет зубчатой.

Точность управления процессом литья напрямую влияет на единообразие внешнего вида изделия и физических размеров.

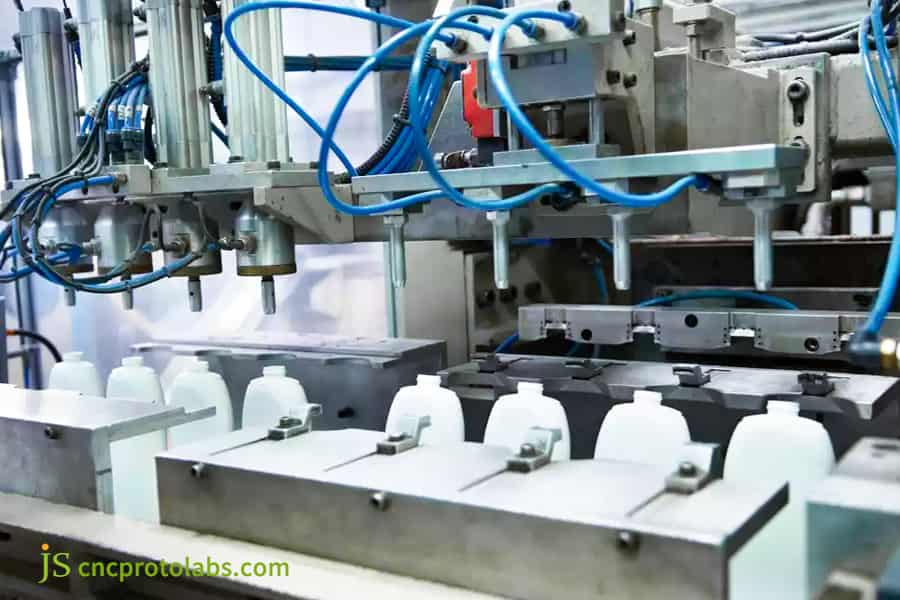

Рис. 2. Автоматическая литьевая машина для изготовления крышек для пластиковых бутылок.

Как механические блокировки обеспечивают предотвращение сбоев при формовке без дефектов?

Когда различные материалы не связаны химически, механическое соединение является основным физическим барьером против сил сдвига и предотвращает отслаивание кромок. Изготавливая подложки с подрезами, сквозными отверстиями или канавками типа «ласточкин хвост», можно реализовать прочное физическое соединение, которое образуется после затвердевания расплава. Механические замки для предотвращения сбоев при переформовании очень чувствительны к конструкции. Их эффективность зависит от точного выбора геометрических форм.

Микроскопическая геометрия трех типов механических замков

Стандарты проектирования блокировок JS Precision следующие:

<ул>

Панель «ласточкин хвост»: вырез под углом от 45° до 60°, глубиной не менее 0,8 мм, используемый в основном для борьбы с силами выдергивания.

Сквозное отверстие: Диаметр отверстия ≥ 1,5 мм, край отверстия имеет фаску 0,5 мм × 45° создает эффект двусторонней заклепки.

Кромочные ребра: Расстояние P ≤ 3 × толщина. Это обеспечивает анизотропное сопротивление силам сдвига.

Таблица сравнения геометрических параметров взаимосвязанных элементов

Режим отказа	Основная причина	Спецификация JS Precision Prevention​	Механизм связи
Расслоение​	Недостаточная межфазная тепловая энергия, слабое молекулярное запутывание	ΔT ≥ 30°C, локальный нагрев формы до 80–110°C	Химическое соединение (полярное притяжение) + грунтовочное покрытие
Расплавление основы​	Чрезмерная температура плавления или тонкие стенки подложки	Стенка подложки ≥ 1,5 мм, давление впрыска ≤ 120 МПа	Тепловая поддержка + единый дизайн стен
Flash​	Недостаточное контактное давление отключения	Посадка с натягом 0,05 мм, ширина заделки ≥ 1,5 мм	Физическая отсечка на микронном уровне с жестким уплотнением

<тело> <тр> <тр> <тр> <тр>

Механические замки с защитой от сбоев при заливке — последняя линия защиты от разрушения химического соединения.

Свяжитесь с нами, чтобы получить файл спецификации стандартной детали САПР для проектирования блокировок, напрямую импортировать чертежи и убедиться, что параметры геометрии механического замка точны с самого начала.

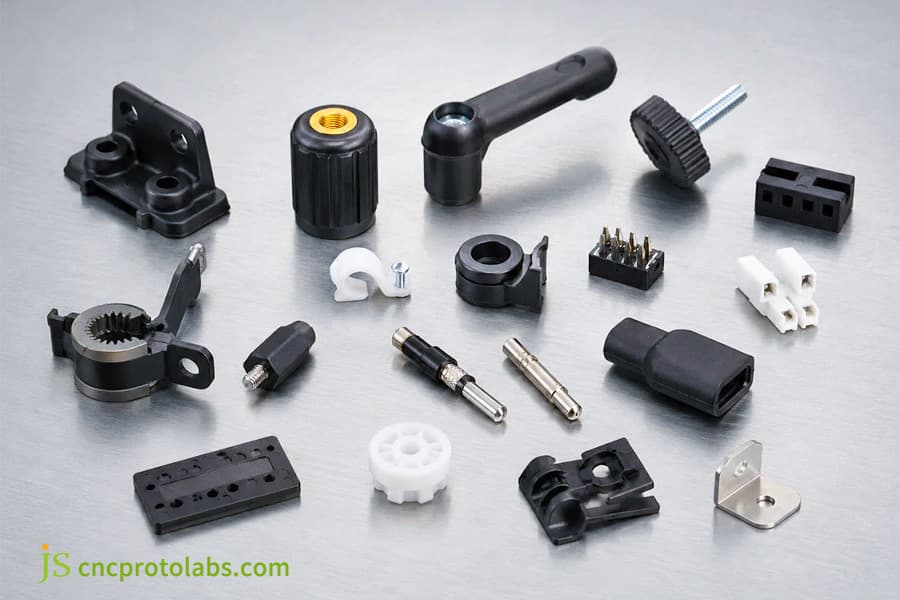

Рис. 3. Различные пластиковые и металлические компоненты для формования.

Как предсказать и устранить газовые ловушки с помощью расширенного анализа текучести пресс-формы?

Отформованный вторичный расплав, распространяющийся по шероховатой жесткой поверхности, может привести к появлению захваченного газа в конце формования или изменения толщины стенки, если вентиляция не спроектирована должным образом. Динамическое моделирование с использованием программного обеспечения Moldflow, инструмента моделирования, помогает обнаружить «слепые» зоны вентиляции и, таким образом, решить проблемы вентиляции в отверстии формы перед открытием формы. Анализ потока при предсерийных испытаниях на пресс-форме является основным средством предотвращения образования газовых скоплений.

Граничные условия анализа текучести пресс-формы

Параметры моделирования течения пресс-формы в JS Precision:

<ул>

Первоначальная температура первой части материала до твердой вставленной подложки установлена на уровне 40–60℃ для точного теплового потока между слоями материала.

Оптимизация скорости объемной усадки и распределения кавитации для выбора правильного положения второго впрыскивающего затвора, чтобы конечная точка наполнения находилась на разделительной поверхности формы.

Глубина вентиляционных канавок строго контролируется на уровне 0,015 мм, чтобы избежать утечки материала TPE, помимо вентиляции.

Основные характеристики расчетных параметров вентиляции

Различные методы вентиляции. Многие из них различаются по применимости и эффективности:

<ул>

Вентиляционная канавка на разделяемой поверхности: глубина канавки 0,015 мм, подходит для материалов ТПЭ/ТПУ, эффективность вентиляции до 95%.

Вентиляция с помощью проставки: глубина канавки 0,02 мм, подходит для материалов LSR, эффективность вентиляции около 90 %.

Вакуумная вентиляция: безканавочная вентиляция, все материалы, эффективность вентиляции до 99 %, требует более высоких затрат на капитальное оборудование.

Анализ потока предварительных испытаний пресс-формы может заранее выявить более 90 % рисков, связанных с захваченным газом.

Рис. 4. Пневматический клапанный блок с несколькими трубными соединениями.

Почему предварительные испытания пресс-формы имеют решающее значение для выхода продукции массового производства?

Опыта отбора образцов для одноцветного литья под давлением недостаточно для устранения риска накопления тепла и циклической усталости при литье под давлением нескольких материалов при крупномасштабном производстве. Внедрение строгих выборочных испытаний и проверок первых изделий при мелкосерийном производстве позволит полностью выявить влияние изменений состава резиновой смеси в партиях на прочность сцепления. Четыре жестких критерия проверки для предсерийных испытаний пресс-форм заключаются в следующем:

Четыре стандарта контроля качества

<ул>

Оценка прочности на отрыв: На основе ASTM D903 проведите испытание на разрыв на 180°, чтобы убедиться, что сила отрыва или сила сцепления превышает 15 Н на дюйм ширины.

Термический удар при высоких и низких температурах: Выполните 100 циклов изменения температуры от -40 ℃ до +120 ℃, чтобы оценить напряжение сдвига КТР на границе раздела.

Испытание на адгезию при поперечном разрезе: В соответствии с ISO 2409, прилипание при поперечном разрезе происходить не должно.

Динамический механический анализ. Проведите измерения модуля упругости и коэффициента потерь для оценки усталостной долговечности в течение длительного периода.

Сравнительная таблица результатов тестов

Тип блокировки	Критический размер	Увеличение усилия вытягивания	Применимые сценарии
Панель «ласточкин хвост»	Угол 45°–60°, глубина ≥ 0,8 мм	300%	Ручка, область захвата
Сквозное отверстие	Диаметр ≥ 1,5 мм, Фаска 0,5×45°	250%	Панель, Корпус
Ребра по краям	Интервал P ≤ 3T	180%	Наложение большой площади

<тело> <тр> <тр> <тр> <тр> <тр> <тр>

Предпроизводственное тестирование пресс-форм — это отчет о проверке работоспособности для массового производства.

Отправьте основные параметры проекта, чтобы получить бесплатный анализ текучести пресс-формы и технико-экономическое обоснование. Отчет о схеме вентиляции и оптимизации ворот будет предоставлен в течение 24 часов, что позволяет избежать доработок во время пробного формования.

Каковы стандарты для медицинских компонентов в нашей службе качества?

Медицинские хирургические инструменты и части эндоскопов неоднократно подвергаются стерилизации паром под высоким давлением, а также сильным химическим дезинфицирующим средам. Службы контроля качества медицинских компонентов для формования требуют, чтобы материалы и процессы соответствовали чрезвычайно строгим границам биосовместимости и химической толерантности.

Технические требования медицинского уровня

Услуга по обеспечению качества формования компонентов для определения показателей твердости клея для медицинской упаковки:

<ол>

Класс чистых помещений: Процедуры формования следует выполнять как минимум в чистом помещении, соответствующем стандарту ISO 7.

Сертификация биосовместимости: Для используемых материалов минимально необходимыми являются сертификаты ISO 10993 и USP Class VI.

шероховатость поверхности: контролируя шероховатость поверхности раздела подложки на уровне Ra 1,6 мкм, можно использовать микроскопическую вогнутую структуру для создания очень прочного механического крепления, предотвращающего попадание влаги внутрь.

Параметры процесса медицинского формования

<ол>

Класс чистых помещений: ISO 7, который проверяется путем проверки уровня частиц.

Биосовместимость: Соответствует стандартам ISO 10993 и USP класса VI. Требование к тому, чтобы третья сторона выполнила и затем опубликовала отчеты об испытаниях.

Шероховатость интерфейса: С помощью профилометра будет проверено, что интерфейс имеет шероховатость Ra 1,6 мкм .

Соблюдение требований при производстве медицинских компонентов – это то, что нужно для участия в цепочке поставок медицинского оборудования.

Пример использования: как компания JS Precision решила проблему расслоения ручки медицинского эндоскопа?

Отходы от механического расслоения были огромной проблемой для основного европейского дистрибьютора медицинского оборудования, составлявшего около 18,5 %, когда они массово производили ручку эндоскопа с подложкой из PA66+30%GF, на которую была нанесена оболочка из медицинского ТПЭ. Благодаря JS Precision уровень брака снизился почти до 0,2 % благодаря перепроектированию интерфейса и управлению процессом литья под давлением.

Трудности клиентов

Разница в коэффициентах линейного расширения между мягкими и твердыми материалами привела к скручиванию и отслаиванию краев во время стерилизации ручки эндоскопа влажным жаром при температуре 134 ℃. Кроме того, поверхность подложки была покрыта слоем рыхлых стекловолокон, и существовало множество различий как по шероховатости, так и по энергии связи.

Прецизионное решение JS:

<ул>

Реструктуризация процесса: Изменение заключалось в переходе от процесса наплавки холоднотянутой вставки к двухцветному одновременному двухлитьевому формованию. После завершения первой инъекции, примерно через 12 секунд, роботизированная рука перемещается над второй полостью инъекции, а остаточное тепло поверхности слева от подложки, нагретой до 140 ℃, используется для активации молекулярной цепи. трансграничная диффузия.

Оптимизация геометрии: на линии разъема была введена закрытая, предотвращающая отслаивание канавка «ласточкин хвост» глубиной 0,6 мм и шириной 1,2 мм.

Точная настройка уплотняющей конструкции: Чтобы избежать образования заусенцев ТПЭ на микроуровне на разделяющей поверхности формы, была предусмотрена стальная деталь с натягом всего 0,04 мм и использовано усилие зажима 150-тонной электрической термопластавтомата.

Регулировка параметров текучести пресс-формы: Применено пятиступенчатое постепенное заполнение, впрыскиваемое с максимальной скоростью сдвига, ограниченной не более чем 32 000 с.

Смена материала: JS Precision представила ТПЭ медицинского назначения, в который был привит малеиновый ангидрид посредством ковалентной связи, которая намного прочнее, чем обычные физические или химические связи.

Извлеченные уроки

Если при первом впрыскивании субстрат содержит более 0,1 % влаги, при нагревании образуются микроскопические пузырьки пара, которые повреждают соединение. Во время производства необходима цепочка контроля времени пребывания менее 24 часов.

Окончательные результаты:

<ул>

Прочность на отслаивание: Спецификация заказчика составляет 5,0 Н/мм. Это значение было улучшено более чем в три раза до 8,4 Н/мм, тогда как исходное значение составляло всего 2,1 Н/мм.

Выход продукции:При общем увеличении на 99,8% по сравнению с первоначальными 81,5% количество производственных дефектов сократилось более чем на 99%, что привело к снижению процента брака более чем в 1,8 раза на 10 000 произведенных единиц.

Испытание на стерилизацию: На границе раздела было обнаружено полное отсутствие трещин, скручивания и обесцвечивания после 200 циклов стерилизации паром под высоким давлением при 134 градусах Цельсия.

Эффективность производства: время производственного цикла двойного производства было уменьшено на одну секунду (с 45 до 28 секунд), и в результате себестоимость единицы продукции снизилась на 22%.

Годовая экономия затрат. При годовом объеме производства 500 000 единиц прямая экономия затрат на материалы и трудозатраты составит около 126 000 долларов США в результате более низкого уровня брака.

Отзывы клиентов

Исполнительный менеджер по закупкам клиента сказал: JS Precision оснащен более общими возможностями OEM. То, как они поддерживают исследования и разработки и вместе работают над выявлением основных недостатков инженерного проектирования, впечатляет.

Нажмите сейчас, чтобы получить индивидуальные услуги инженерной диагностики от экспертов JS Precision, повторить их успешный опыт работы с ручками эндоскопов с нулевым смещением и обеспечить высокую производительность массового производства.

Зачем сотрудничать с JS Precision для предоставления услуг высокоточного индивидуального формования?

Высококачественные прецизионные детали невозможно создать с помощью одних только отличных станков. Также необходимы знания о совместимости материалов, требованиях к точности изготовления пресс-форм и как эффективно управлять процессом литья под давлением с использованием обратной связи в реальном времени. JS Precision устранит все игры в угадайку, связанные с пробным формованием, в наших циклах разработки продукта с помощью пробного формования, а запуск продукта станет намного короче. Наша услуга индивидуального формования является единственной в своем роде: мы способны достичь цели с первой попытки до 95 %.

Аппаратные активы и допуски пресс-формы

Инвестиции компании JS Precision в станки во многом определяют стабильность размеров и уровень контроля облоя формованных изделий:

<ул>

Кластер двухцветных прецизионных термопластавтоматов: он располагает двухцветными термопластавтоматами KraussMaffei и FANUC с усилием смыкания 80–300 тонн, поэтому производство возможно в различных масштабах: от производства миниатюрных медицинских компонентов до производства крупных деталей для автомобильной промышленности.

Допуски на обработку пресс-форм: Допуск на обработку стальных форм, закаленных в цеху, стабильно находится в пределах 0,005 мм, полное предотвращение заусенцев во время вторичного литья под давлением, а точность посадки с натягом до 0,03–0,05 мм.

Преимущества полностью электрических термопластавтоматов: По сравнению с гидравлическими прессами полностью электрический двигатель имеет повторяемость ± 0,01 мм и снижает потребление энергии на 50 %, что делает его особенно подходящим для точного контроля герметизации LSR медицинского уровня.

Техническое обслуживание и сертификация качества

Что касается оборудования JS Precision, то при инжиниринге и сертификации систем имеется больше конкурентных преимуществ:

<ул>

Бесплатное моделирование DFM и Moldflow: Охватывает отверстия предварительной формы, прогнозируется полость, оптимизируется скорость сдвига, компенсируется усадка посредством моделирования Moldflow. Используя этот метод, заказчик может в среднем избежать как минимум 3–5 потенциальных дефектов.

Контрольный список DFM из 12 пунктов: включает важные элементы конструкции, такие как соотношение толщины стенок, положение ворот, конструкция вентиляционного отверстия и геометрия блокировки. Если дизайн ориентирован на производство, это становится настоящим конкурентным преимуществом.

Сертификация системы: система управления качеством ISO 9001:2015 и IATF 16949. Также доступна поддержка ISO 13485 для медицинских проектов.

Долгосрочная надежность услуг по индивидуальному формованию основана на сочетании высокого уровня аппаратного обеспечения и инженерного опыта.

Часто задаваемые вопросы

Вопрос 1: Зачем определять стоимость и общую стоимость индивидуального проекта по формованию?

На цену в основном влияют: стоимость открытия двухцветной формы, марка полимерного материала, количество циклов впрыска и номер партии. Стандартная толщина стенок позволит сократить цикл охлаждения, а с учетом бесплатной проверки DFM это будет самая дешевая цена за продукт.

Вопрос 2: Каковы меры, с помощью которых Precision JS может гарантировать, что расслоение не произойдет в больших количествах во время индивидуального литья пластмассы в резину под давлением?

Посредством сопоставления параметров теплопроводности и растворимости получить химическую связь между молекулярными цепями. Благодаря машине двойного литья под давлением для быстрой передачи остаточное тепло подложки около 140 ℃ запускает реакцию сшивки на границе раздела, а механическая блокировка полностью предотвращает расслоение.

В3: Почему инженерам рекомендуется планировать толщину стенок подложки во время формования как минимум 1,5 мм?

Толщина стенки основной детали не менее 1,5 мм может предотвратить эрозию подложки вторичным расплавом под высоким давлением. В противном случае, когда давление впрыска составляет 120 МПа и имеется тепловая энергия, эти условия могут означать плавление в определенной области или необратимую геометрическую деформацию подложки.

Вопрос 4: Как можно предотвратить передачу бактерий при производстве медицинских формованных деталей в случае очень строгих требований к стерилизации?

Использование LSR или TPU медицинского назначения образует наноразмерные молекулярные соединения на поверхности твердого пластика, это не оставляет места для обломков и микропор и предотвращает не только биологические жидкости или очищающую воду, но и бактерии от проникновения внутрь во время стерилизации при 134 ℃.

Вопрос 5: Каков оптимальный угол наклона механических блокировок, способствующих чистому высвобождению формы?

Чтобы обеспечить плавное отделение стальной детали от формы, боковые стенки, имеющие элементы блокировки, такие как канавки «ласточкин хвост» или локализованные выемки, должны иметь угол наклона 5-7, чтобы извлечение формы не сопровождалось разрывом или деформацией края эластомерной формовки.

Вопрос 6: Какова может быть причина для мониторинга давления в полости пресс-формы для поддержки управления процессом формования в ближайшее время?

Датчики давления в полости пресс-формы немедленно обнаруживают изменения вязкости расплава и количества впрыска, поэтому система быстро реагирует, изменяя точку переключения давления выдержки на уровень, который предотвращает разрушение вставки, а также устраняет перекрестные вспышки и неполное заполнение.

Вопрос 7: Как различные коэффициенты теплового расширения вызывают проблемы в изготовлении бытовой электроники, изготовленной по индивидуальному заказу?

Разница температур сначала вызывает разное тепловое расширение. Материалы с несовпадающим КТР будут расширяться с разной скоростью. Из-за этого на их границе возникает огромное напряжение сдвига, что в конечном итоге приводит к разрушению в виде коробления, растрескивания и расслоения краев отформованного слоя.

Вопрос 8: Какие данные необходимы, если вы хотите получить расценки на точное производство на промышленном уровне от JS Precision?

Вам необходимо предоставить их, чтобы получить ценовое предложение. Благодаря предоставленным данным команда инженеров сможет в течение 24 часов подготовить индивидуальное коммерческое предложение, не включающее никаких скрытых платежей. Загрузите предложение и отправьте свои чертежи.

Сводка

При современном многокомпонентном литье под давлением предотвращение сбоев при переформовании требует сочетания моделирования течения формы, совместимости материалов и указания размеров формы. От оптимизации толщины стенок DFM и обработки канавок типа «ласточкин хвост» до анализа текучести пресс-формы и испытаний на термический удар — каждый измеримый фактор является технологическим барьером, который предотвращает отслаивание, плавление и вспышку.

Теперь отправьте 3D-чертежи вашего продукта (формат STEP/IGES) и конкретные требования к характеристикам химических смол в JS Precision. Наш высокопоставленный инженерный персонал бесплатно предоставит вам оценку осуществимости вторичного литья под давлением в течение 24 дней, включая такие вопросы, как согласование полярности интерфейса и моделирование скорости сдвига при позиционировании литника, а также план расценок на изготовление прецизионных многоцветных форм и их массовое производство. Ваш следующий уровень: высокоточные многокомпонентные детали будут на линии, ведущей к бездефектному массовому производству еще до того, как будет выточена ваша первая стальная форма!

Тестовый элемент	Стандартные требования	Измеренное значение точности JS	Стандарт тестирования	Основа для принятия решения
Прочность отслаивания 180°	> 15 Н/дюйм	22 Н/дюйм	ASTM D903	Среднее значение≥ 15 Н/дюйм
Термический удар, 100 циклов	Нет трещин	Ноль дефектов	ISO 16750-4	Визуальный осмотр + 10-кратное увеличительное стекло
Поперечная адгезия	Оценка 0	Оценка 0	ISO 2409	Без поперечного смещения
Прочность отслаивания после термического удара	> 12 Н/дюйм	19 Н/дюйм	ASTM D903	Затухание ≤ 20 %
Динамический механический анализ	Модуль упругости≥ 80%	91%	ISO 6721	Затухание после 1000 циклов
