精密 CNC フライス加工: 技術、プロセス、種類、用途 | JSプレシジョン

精密 CNC フライス加工は、現代の製造分野における「無冠の王様」です。医療機器では人間の髪の毛よりも細かい構造を彫刻したり、航空宇宙部品では力がかかる複雑な表面を加工したりできます。

デジタル青写真を物理的な実体に変換する鍵は、材料、動き、エネルギーの究極の制御にあります。

CNC フライス加工における長年の経験により、JS Precision はカスタム部品の加工に関する精度、効率性、一貫性に対する顧客のニーズを深く理解しています。

したがって、私たちは包括的に分析してこのガイドを作成しました。精密CNCフライス加工技術原理から実際のアプリケーションまで、JS Precision が最新の高精度 CNC ミルとプロセスの知識を活用して、お客様の期待を超える精密 CNC 加工サービスをどのように提供するかを説明します。

主要な回答の要約

比較寸法	従来の CNC フライス加工	精密CNCフライス加工
位置決め精度	±0.025mm	±0.005mm以上
表面仕上げ	Ra1.6～3.2μm	Ra0.4～0.8μmまたは鏡面仕上げ
典型的な特徴スケール	ミリメートル	マイクロメータ、例: 微細穴、薄壁
熱と振動の制御	基本	クーラーや制振機構などを系統的に制御。
品質管理	スポットチェック。	完全なプロセス監視 + 100% 重要寸法検査。
コアコンピテンシー	形と機能を実現する。	パフォーマンス、信頼性、そして究極の精度を達成するために。

JS Precision を選択する理由精密CNCフライス加工をカバーする完全なソリューション

市場には CNC 加工サービスのプロバイダーが数多くあるのに、なぜ JS Precision を選ぶのでしょうか?非常にシンプルです。当社には、真に証明された高精度 CNC フライス加工能力があります。

JS Precision は精密 CNC フライス加工で 18 年の経験があり、航空宇宙、医療、自動車、光半導体を含む 23 業界にサービスを提供し、620,000 個を超えるカスタム機械加工部品を提供しています。

たとえば、当社は航空宇宙産業のクライアント向けにエンジンブレードを加工し、±0.003mmの公差制御を達成しました。また、複雑な多孔質チタン合金ブラケットを医療会社に5日以内に納品しました。

さらに、3 軸、4 軸、および 3 軸を含む35 台の高精度 CNC ミルを保有しています。 5軸装置。当社は、設計の最適化、プロセスのカスタマイズ、表面処理を含む、完全な精密 CNC 加工サービス ソリューションを提供します。

このガイドは、単なる理論の羅列ではなく、私たちの長年にわたる実践経験の要約でもあります。あらゆる点を実際のプロジェクトを通じて検証しているため、完全に信頼できます。

JS Precision の精密 CNC フライス加工サービスを選択すると、要件の伝達から部品の納品まで、プロセス全体を完全に制御できます。お客様のニーズに合わせてカスタマイズいたしますので、加工の細かい部分への不安から解放されます。

精密 CNC フライス加工はどのようにして「材料が指に従う」正確な制御を実現するのでしょうか?

当社を選択する理由を理解した後は、精密 CNC フライス加工がどのようにして「材料が指に従う」正確な制御を実現するかを知りたくなるでしょう。すべては科学的原理と厳密なプロセスに関するものであり、これらもまた、製品に要求される高精度を満たすための鍵となります。 CNCフライス加工。

基本原則

精密CNCフライス加工は原理的には「引き算」方式です。コンピューターのデジタル制御の助けを借りて、回転切削工具を駆動して事前設定された 3D パスに沿って移動し、ワークピースから余分な材料を正確に除去して、設計要件を満たす目的の部品を取得します。プロセス全体はプログラム制御されており、人的ミスはありません。

ワークフローの内訳

1. デジタル命令: CAD モデルは、工具の回転速度、送り速度、移動経路などの加工パラメータに関する情報を含む CAM ソフトウェアを通じてG コードに変換されます。

2. 物理的実行: G コードを受信すると、CNC システムはサーボ モーターに電力を供給し、工作機械の各軸を調整して制御し、工具が事前に設定されたパスに従うようにします。

3. 材料の除去:工作機械は、高速回転する超硬またはダイヤモンド工具を駆動してワークピースに接触し、パラメータに従って切断します。

精度の基礎は多段階のコラボレーションです。

剛性の高い機械構造により、 切断変形を防ぐ、位置偏差を修正するための格子定規からの閉ループ フィードバック、指示に従って確実に実行するための CNC システムの計算能力、および環境の影響を相殺する温度補償システム。これら 4 つの連携により、「素材がポインターに従う」精度が保証されます。

さまざまな材料にカスタマイズされた CNC フライス加工プロセスが必要なのはなぜですか?

材料特性は、精密 CNC フライス加工の効果に影響を与える重要な要素です。材質が異なれば、硬度、靱性、熱伝導率も異なります。均一なプロセスを使用すると、部品の精度が標準以下になったり、加速が発生したりする可能性があります。 工具の磨耗。したがって、特定の CNC フライス加工プロセスにはカスタマイズが必要です。

違いをよりよく理解できるように、次の表を作成しました。

材質の種類	プロセスの特性	ツールの種類	冷却方法	主な考慮事項
アルミニウム合金	高速・高送り	鋭利な超硬工具	エマルジョン冷却	エッジの立ち上がりを防ぎ、滑らかな表面を実現します。
ステンレス鋼	低速、低送り	強靭な超硬工具	オイルミスト冷却	加工硬化を克服し、切削抵抗を低減します。
チタン合金	切削速度が低い	高圧内部冷却超硬工具	高圧内部冷却	切削熱を厳密に管理し、表面の劣化を防ぎます。
エンジニアリングプラスチック	高速	非常に鋭利な特殊工具	空冷	部品の変形や溶解を防ぎます。

JS Precision は、数十種類の材料に対して最適化された CNC フライス加工プロセス パラメータ データベースを構築しました。これにより、高品質部品を加工するために材料の性能を最大化するために適切なプロセスをすぐに呼び出すことができます。

JS Precision が提供するCNCフライス加工プロセス複数の材料に合わせてカスタマイズし、材料特性に完全に適応して高精度、高表面仕上げの部品を実現します。当社のサービスを選択することで、材料の互換性に関する悩みを解消できます。

カスタム機械加工部品の精度限界を定義する要因は何ですか?

カスタム加工部品となると、当然ながら要求される精度が気になります。実際、カスタム加工部品の精度限界は、工作機械、切削工具、熱変形、治具の 4 つの主要な要素によって決まります。これらはすべて重要です。

1. 工作機械の固有の特性:

幾何学的精度、位置決め精度、再現性、動的剛性は工作機械の基本特性です。工作機械の精度が低いと、後の段階で補うことは困難です。たとえば、位置決め精度の精度が低いと、ツールパスのずれが発生しやすくなります。

2.「切削工具システム」の相乗効果：

ツールホルダーの振れは切削の安定性に影響を与え、ツールバランスが悪いと振動が発生しやすくなり、刃先が鈍くなると切削抵抗が増大して加工に悪影響を及ぼします。 表面粗さ。これら 3 つの要素が合わさって、加工の品質が直接決まります。

3. 熱変形 – 隠された精密キラー:

周囲温度の変動やスピンドルやガイドウェイからの発熱により、工作機械のコンポーネントに寸法のずれが生じる場合があります。たとえば、長時間の動作中にスピンドルが熱膨張すると、ツールの位置にずれが生じます。したがって、温度管理された作業場と熱補償システムを備えていることが重要です。

4. 治具設計の芸術:

不適切な治具はワークピースの変形を引き起こす可能性があり、加工後のスプリングバックによりカスタム加工部品が超過する可能性があります。 寸法公差。クランプ力が強すぎると、薄肉部品の塑性変形が発生しやすくなります。

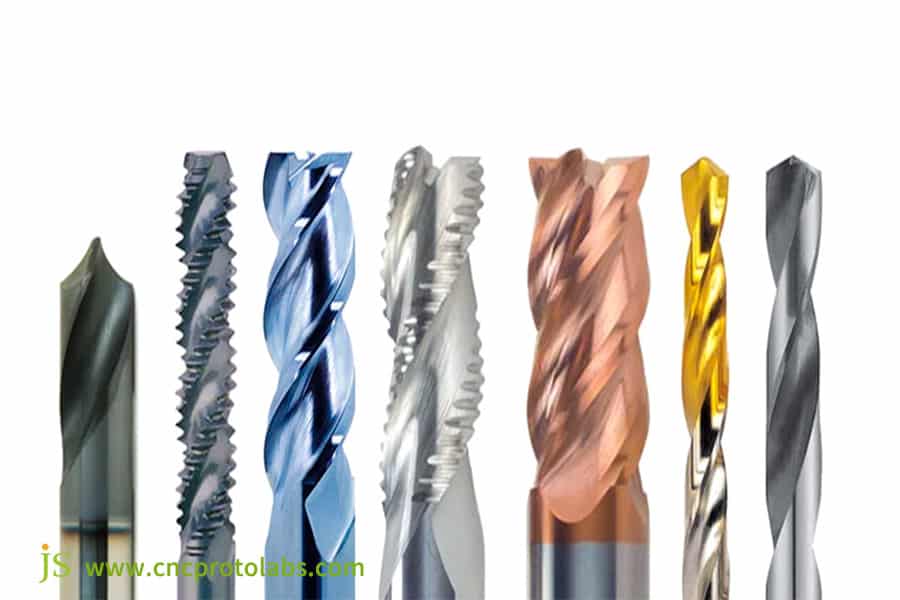

図 1: 切削工具は部品の精度に影響を与える要素の 1 つです。

真の高精度 CNC フライス盤にはどのようなコア構成が必要ですか?

高品質な精密CNCフライス加工を行うためには、優れた性能を備えた高精度CNCフライス盤が不可欠です。必須の構成は何ですか? 4 つの主要な側面から詳しく説明します。

1. 強固な基礎：工作機械のベッドには、高剛性と高減衰特性を実現するために、通常、鉱物鋳物または高品質の鋳鉄が使用されます。高い剛性により切削変形を防止し、高い減衰特性により振動を抑制し、精度への影響を回避します。

2. 精密駆動とフィードバック:駆動システムの主な優先事項はリニアモーターまたは高精度ボールネジであり、安定した正確なパワーを提供します。一方、完全閉ループの格子定規フィードバック システムと連携して、ツールの位置をリアルタイムで検出し、偏差を修正し、真の位置監視を実現します。

3. 熱安定性スピンドル：液冷またはオイルミスト潤滑による高速電動スピンドルを採用し、動作中の温度上昇を抑え、長時間使用しても熱膨張が少なく、熱変形による精度への影響がありません。

4. 高度な CNC システム:先読み制御、適応フィード、動的誤差補償などの機能が含まれている必要があります。先読み制御で経路を計画し、適応フィードで速度を調整し、動的誤差補償で偏差を相殺します。

私たちの高精度CNCミルDMG MORIやHAASなどのトップブランドから選ばれています。定期的にレーザーで校正およびメンテナンスが行われ、高精度の CNC フライス加工を確実にサポートできるようになります。

JS Precision の高精度 CNC ミルは慎重に選別され、定期的なメンテナンスと校正により、精密 CNC フライス加工のための堅牢な設備条件が提供されます。当社を選ぶということは、安定した信頼性の高い加工保証を選択することを意味します。

航空宇宙から医療まで: CNC フライス加工アプリケーションの境界はどこにあるのでしょうか?

精密 CNC フライス加工は、多くの主要産業にまたがる非常に幅広い用途を誇っています。多くのお客様は、CNC フライス加工アプリケーションの限界は何なのか疑問に思っています。基本的に、業界に関係なく、高精度のカスタム部品の需要があるあらゆる場所で、精密 CNC フライス加工が役割を果たすことができます。一般的なアプリケーション領域をいくつか示します。

産業部門	典型的なアプリケーションコンポーネント	主要な加工要件
航空宇宙	エンジンブレード、航空機フレーム、UAV 構造部品。	非常に高い強度重量比、耐疲労性、厳格な公差管理。
医療機器	外科用ロボットの関節、整形外科用インプラント、内視鏡のコンポーネント。	生体適合性、極めて複雑な構造、完璧な表面仕上げ。
光学および半導体	レンズ金型、真空チャンバー、ウエハー治具。	ミラー効果、原子レベルの表面完全性、微粒子汚染なし。
自動車	エンジンブロック、ギアボックスハウジング、新エネルギーバッテリーボックス。	高い生産効率、構造の信頼性、コストと品質のバランス。

JS Precision は、航空宇宙エンジンブレードの高温疲労耐性や医療用整形外科インプラントの生体適合性など、業界特有の幅広い要件に対応した経験があります。真実は、 CNC フライス加工アプリケーションあなたの革新的なニーズにのみ依存します。

JS Precision は、航空宇宙分野の高要求コンポーネントから医療業界の精密部品に至るまで、多くの CNC フライス加工アプリケーションで幅広い経験を持っています。正確な加工が可能ですので、スムーズなプロジェクト開発が可能です。

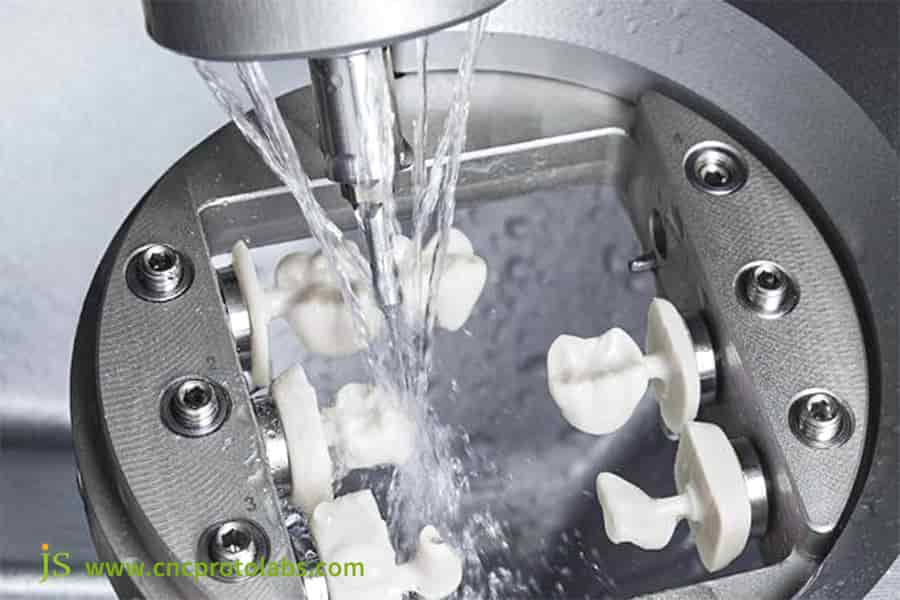

図 2:歯科治療を成功させるには、精密に作られたツールとインプラントが最も重要です。 CNC フライス加工により、各歯科部品が完璧に調整されることが保証されます。

注文から納品まで: 精密 CNC 加工サービスの一般的な納品サイクルはどのくらいですか?

精密 CNC 加工サービスを選択する場合、納期は間違いなく重要な考慮事項の 1 つです。 JS Precision の精密 CNC 加工サービスは透明性があり、制御可能です。各ステージにどれくらいの時間を費やすかが明確になりました。

タイムラインの内訳

• プロセスのレビューとプログラミング: 1 ～ 2 日。エンジニアは図面を確認し、プロセスを決定し、G コードを作成します。
• 材料の準備： 1〜3日。標準材料は1日以内に準備されますが、特殊材料は調達に3日程度かかります。
• CNC 加工: 1 ～ 5 日。簡単な部品なら1日でバッチ処理、 複雑な部品部品の複雑さや量にもよりますが、約 5 日かかります。
• 品質検査とレポート: 1 ～ 2 日、全次元検査とレポート発行。
• 表面処理と梱包： 1〜2日。このプロセスは、必要に応じて陽極酸化やサンドブラストなどの表面処理と、安全な輸送のための専門的な梱包で構成されます。

サイクルタイムに影響を与える主な要因

それは部品の複雑さ、注文数量、材料の入手可能性、表面処理のプロセスによって異なります。より複雑な部品、大量の数量、特殊な材料、および複雑なプロセスにより、リードタイムが長くなります。

JS Precision の取り組み:緊急のプロジェクトの場合は、処理を迅速化することができます。コンカレントエンジニアリングとリソース割り当てにより、納品サイクルを標準サイクルタイムの50% まで短縮できます。

JS Precision の精密 CNC 加工サービスは、納期サイクルを明確に把握できる状態で提供され、緊急プロジェクトに迅速なサービスを提供し、プロジェクトのスケジュールに迅速に対応し、待ち時間を節約します。お問い合わせ詳細については、今日をご覧ください。

ケーススタディ: JS Precision が医療用インプラント ステントの 5 日間の緊急納品をどのように達成したか

サービス概要でも少し触れましたが、緊急案件には迅速な対応を行っております。この記事では、実際のケーススタディを使用して、JS Precision がどのようにして医療用インプラント ステントを 5 日以内に納品するかを示し、当社の精密 CNC フライス加工能力についてより直感的に理解できるようにします。

顧客の課題

医療機器会社は、臨床試験用にチタン合金脊椎インプラント用ステントのバッチを緊急に必要としていましたが、これは私たちにとって大きな課題でした。

• まず、この部品は多孔質の骨内部成長を備えた複雑な構造を持ち、肉厚はわずか 0.2 mm で、わずかな応力で容易に変形します。
• 次に、表面の清浄度と生体適合性が非常に厳しく、不純物やバリは認められません。
• 最も重要なことは、設計の凍結から臨床導入までの期間がわずか 7 日間であり、非常にタイトなスケジュールであったことです。

JS Precision によるソリューション

したがって、これらの課題に対応するための特定のソリューションが開発されました。

1. コンカレントエンジニアリング:

クライアントから CAD モデルを受け取った後、プログラミング、プロセス計画、材料調達チームが同時に作業を開始しました。プログラミング チームが G コードを作成している間に、プロセス チームが加工パラメータを決定し、調達チームが必要なチタン合金材料を緊急に割り当てたため、直接 2 日間を節約できました。

2. マイクロミリング技術:

DMG MORI 5 軸高精度 CNC ミルでの加工には、直径 0.5 mm のマイクロカーバイド切削工具が使用されました。すべての複雑な空洞と多孔質構造は、 5軸工作機械、二次的なクランプエラーを回避します。マイクロツールは薄肉構造を変形させることなく正確に切断します。

3. 完全な洗浄管理:

全ての加工・後処理をクリーン度10,000クラスの独立したクリーンルームで行っております。加工後、各部品は超音波洗浄装置で3 回洗浄され、残留不純物が除去され、その後特別な検査装置を使用して表面のバリがチェックされ、部品が医療グレードに達していることが確認されます。

私たちの実績と価値

最終的に、20 個の認定部品すべてを 5 日以内に供給しました。テストの結果、部品の寸法公差は±0.005mm以内に管理され、表面仕上げはRa 0.2μmに達し、医療グレードの基準を完全に満たしていることがわかりました。

お客様からのフィードバック: 「JS Precision の迅速な納品のおかげで、重要な臨床試験のスケジュールを無事に保存し、プロジェクトの遅延を回避することができました。JS Precision の専門的な能力は信頼できます。」この協力により、クライアントとの長期的なパートナーシップも確立されました。

図 3:チタン合金脊椎インプラント ステント

大量生産において数千のカスタム機械加工部品のサイズの一貫性を確保するにはどうすればよいですか?

大量生産が必要なご注文の場合カスタム機械加工部品、何千もの部品にわたって寸法が同じであるかどうかを心配する必要があることは間違いありません。 JS Precision には、量産における一貫性を保証することが実証された方法があります。

1. 標準化された作業:ツールの取り付け、パラメータの設定、検査プロセスを明確に定義した詳細な SOP を作成します。オペレーターはすべての手順に従い、人的ミスによる寸法のずれがないことを確認します。

2. 統計的工程管理:当社の生産ラインでは、荒加工、中仕上げ、仕上げの 3 段階の後に品質管理チェックが行われます。重要な寸法がサンプリング、検査、記録され、データの分析が行われ、バッチ欠陥を回避するために逸脱が検出されるとすぐにプロセスの調整が実行されます。

3. 完全に自動化された機内測定:各高精度 CNC ミルにはレニショーのプローブが取り付けられています。加工中、機械はワークピースを自動的に測定し、データをフィードバックし、必要な工具調整を行って偏差を補正しながら、今後のピースの寸法精度を確保します。

4. 最終全次元検査：バッチ生産後、コンプライアンスを確保するために精度±0.001mmの三次元測定機を使用して全次元検証のために最初、中間、最後のピースをランダムに選択します。

これらの方法を通じて、私たちは精密CNC加工サービスカスタム機械加工部品のすべてのバッチでばらつきがないことを保証しており、当社は多くのフォーチュン 500 企業の主要サプライヤーとなっています。

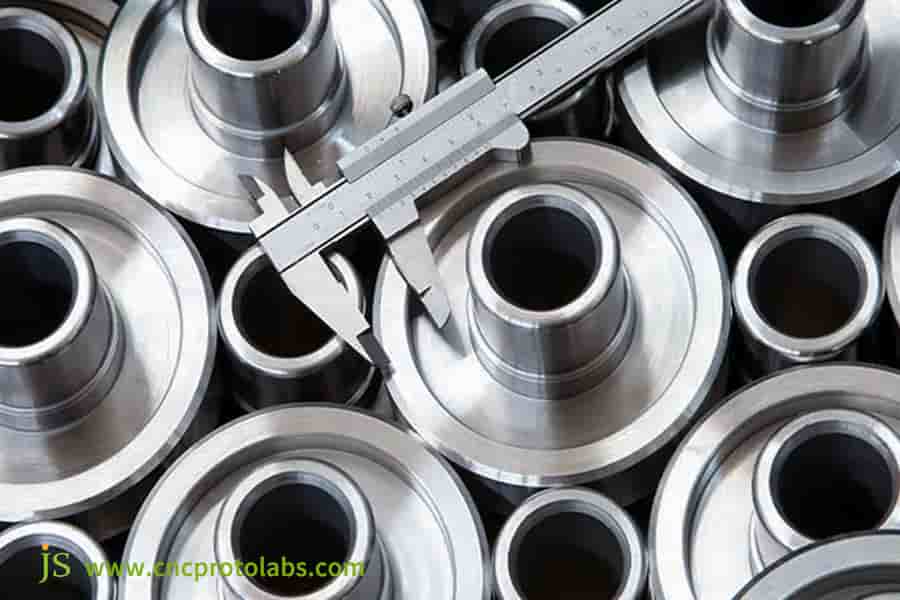

図 4: 大量生産におけるカスタム機械加工部品のサイズの一貫性を確保します。

よくある質問

Q1: 精密フライス加工で達成できる最小公差と最高の表面仕上げはどれくらいですか?

±0.005mmの公差は高度に制御された条件下で実現可能であり、関連する表面仕上げは材料や部品の特性に応じてRa 0.2μm以上に及ぶ可能性があります。

Q2: 3 軸、4 軸、5 軸フライス加工はどのように選択すればよいですか?

3 軸フライス加工は単純な平面、穴、その他の構造の加工に使用でき、回転テーブルを使用した 4 軸フライス加工は円筒面やその周囲のその他の形状の加工に適しており、5 軸フライス加工は複雑な曲面や深いキャビティ部品に適しており、複数のクランプ操作を回避できます。

Q3：「ミーリングビビリ」とは何ですか？ビビリをなくすにはどうすればいいですか？

フライス加工ビビリとは、切削プロセス中に工具とワークピースの間に発生する有害な振動を指します。表面品質に影響します。振動減衰ツールホルダの使用、速度・送り速度の調整、ねじれ角可変ツールの使用によりびびりを解消します。

Q4: どのような切削工具を使用しますか?

それは加工される材料と特定の機械加工プロセスによって異なります。超硬工具、セラミック工具、CBN工具、ダイヤモンド工具などを揃え、加工結果と工具寿命を確保します。

Q5: HRC50以上に熱処理された鋼を直接フライス加工することは可能ですか?

はい、それはハードミリングと呼ばれます。専用のCBNまたは耐摩耗性超硬合金切削工具を使用し、低速高剛性ハードミーリング戦略を採用して加工精度を確保します。

Q6: 最良の見積もりを得るには、デザイン ファイルに何を含める必要がありますか?

お願いします2D PDF 図面を提供するすべての寸法公差、幾何公差、表面仕上げ要件と、見積用の3D STEP または IGES形式のモデル ファイルが含まれています。

Q7: 特に医療または光学用途の部品の清浄度はどのように確保しますか?

加工・後加工は専用のクリーンルームで行っております。当社では部品の洗浄に特別な装置を使用しており、納入された部品に油、指紋、粒子による汚染がないことを保証します。

Q8: 加工できる最小フィーチャ サイズはどれくらいですか?

マイクロミーリング技術の応用により、 0.1mmまでの細い溝を確実に加工します。直径0.3mmの穴で微細な形状の加工ニーズに対応します。

Q9: 精密フライス加工におけるJS Precisionの最大の利点は何ですか?

単純な加工だけでなく、設計の最適化、材料の選定、品質検査までを一貫して行う「ターンキーエンジニアリング」サービスをご提供いたします。

Q10: 部品に複数の後処理ステップが必要な場合、すべてをワンストップで処理できますか?

もちろん。当社では、陽極酸化、サンドブラスト、スクリーン印刷、コーティングなどの後処理オプションを多数提供しています。それに加えて、サプライチェーン管理を簡素化する簡単な組み立てサービスも提供できます。

まとめ

精密 CNC 加工は現代のハイエンド製造における最高のものを表しており、それによって無限の設計アイデアが信頼性の高い物理的実体に変換されます。いくつかの工作機械を選択するだけでなく、チームの技術的能力、品質に関する哲学、完璧を求める絶え間ない意欲を選択することになります。

JS Precision は、重要なプロジェクトを信頼できるまさにこの種のパートナーです。 JS Precision は、航空宇宙、医療などのさまざまな CNC 加工アプリケーションから高品質の精密 CNC 加工サービスを提供します。当社は、カスタム機械加工部品の保証された精度と効率、透明性の高い納品サイクル、および迅速な追跡サービスを提供します。

あなたの絶妙なデザインを決して画面上に残さないでください。今すぐ CAD ファイルを送信してくださいJS Precision の専門家チームは、トップレベルの精密 CNC 加工サービスによる精度、信頼性、卓越した価値を提供します。クリックしてすぐに見積もりを取得し、あなたのビジョンを現実にするために一緒に働きましょう!
