Come funziona la lavorazione della lamiera, dalle materie prime ai prodotti finiti?

La lavorazione della lamiera è in realtà semplicemente il processo di trasformazione di lastre di metallo, modellandole nella forma desiderata attraverso diversi metodi di lavorazione. L'intero processo si compone di numerose fasi, a partire dal taglio della forma complessiva, passando per la piegatura della lamiera e infine la saldatura o la punzonatura di forme specifiche mediante l'utilizzo di stampi. Sebbene possa sembrare un processo complesso, con una conoscenza di base del suo funzionamento è possibile personalizzare diversi oggetti in metallo a proprio piacimento.

Vi chiederete come si trasforma una lamiera in un prodotto finito? Il processo produttivo, dalla materia prima al prodotto finito, è molto interessante, un vero e proprio gioco di costruzioni. In questo articolo, analizzeremo in dettaglio il flusso di lavoro della produzione di lamiere, comprendendone appieno il principio di funzionamento, i processi chiave e le precauzioni da adottare.

Che cos'è la lavorazione della lamiera?

La lavorazione della lamiera permette di trasformare una semplice lamiera nei componenti desiderati! Il processo è in realtà piuttosto semplice. Innanzitutto, si elabora un progetto di ciò che si vuole realizzare, si crea un pezzo di prova per testare il tutto e, se tutto è a posto, si utilizza un laser per tagliare la lamiera di ferro nella forma desiderata. Per procedere alla piegatura della lamiera, quest'ultima viene piegata in diverse angolazioni e i pezzi complessi vengono poi uniti tramite saldatura.

La lamiera di alluminio e l'acciaio inossidabile sono i materiali più frequentemente utilizzati. La lamiera di alluminio è leggera e resistente alla ruggine, mentre l'acciaio inossidabile è robusto e durevole. Anche la lamiera zincata offre un eccellente rapporto qualità-prezzo. Con il materiale giusto, i componenti dureranno più a lungo.

La lavorazione della lamiera è superiore ai metodi convenzionali in termini di efficienza del materiale. È come dispiegare un aereo dalla carta: la lamiera viene piegata direttamente e gli scarti possono essere riciclati. Il vantaggio principale è che, anche per la realizzazione di forme speciali su misura, non è necessario rimodellare, modificare il percorso di taglio o impostare i parametri della macchina: la produzione può essere effettuata direttamente sul posto.

Quali tecniche di lavorazione della lamiera sono comunemente utilizzate?

1. Fase di taglio e lavorazione

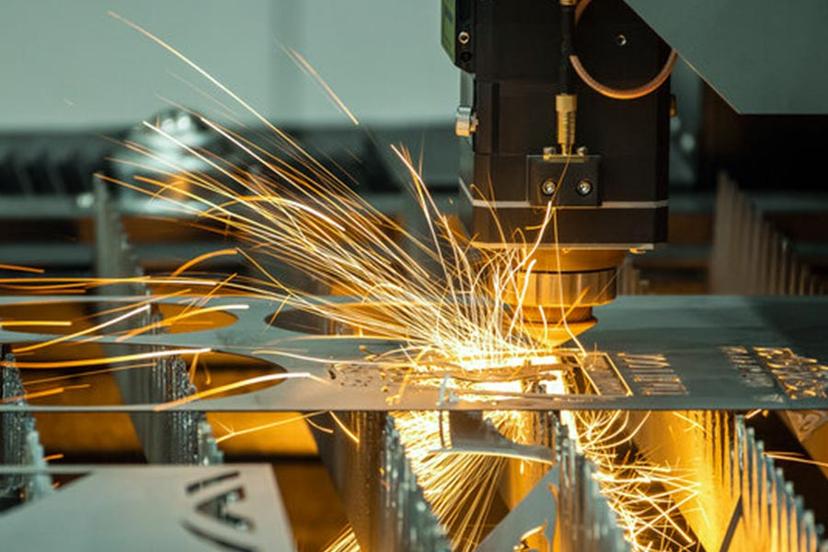

In parole semplici, significa tagliare la lamiera nella forma desiderata. Esistono tre metodi di taglio comunemente utilizzati: taglio laser, taglio a getto d'acqua e taglio laser di tubi. Generalmente, è possibile lavorare lamiere con uno spessore compreso tra 0,024 e 0,25 pollici, ma se i clienti hanno esigenze particolari, come rivestimenti per cuociriso più sottili o componenti meccanici più spessi, è possibile regolare i parametri dell'apparecchiatura. La chiave di questa fase è un taglio preciso, poiché tutte le fasi successive devono essere eseguite in base a questa forma.

2. Fase di deformazione

In questa fase, non è necessario tagliare la lastra di metallo, ma deformarla mediante diverse tecniche. I metodi utilizzati sono principalmente due:

Piegatura della lamiera:

Generalmente, per piegare le lamiere metalliche con angolazioni specifiche si utilizzano delle macchine. Oggi si impiegano piegatrici con sistemi CNC . La nostra azienda è in grado di raggiungere una precisione di ±0,1 mm e di realizzare in modo ripetibile anche le forme più complesse. Ad esempio, le comuni scaffalature e i rivestimenti per apparecchiature vengono sostanzialmente piegati in questo modo. Possiamo lavorare sia lamiere sottili di alluminio che lamiere spesse di acciaio, e le strutture in acciaio nei cantieri edili e i componenti dei telai automobilistici sono indispensabili per questo tipo di lavorazione.

Stampaggio:

Questa operazione è simile alla stampatura con uno stampo, che permette di pressare la lamiera metallica conferendole contemporaneamente una forma concava o convessa. I connettori metallici presenti nelle portiere delle auto e nei telefoni cellulari vengono tutti stampati. Il vantaggio principale è la velocità, particolarmente adatta alla produzione di massa: ad esempio, è possibile produrre centinaia di componenti per auto in pochi minuti. È inoltre possibile eseguire trattamenti speciali come la goffratura e la curvatura, che risultano sia pratici che esteticamente gradevoli. Da sottili lamiere di ferro a spesse lastre di acciaio, questi materiali possono essere stampati e utilizzati in numerosi settori.

3. Montaggio e saldatura

Le varie parti vengono assemblate e fissate principalmente mediante due metodi di saldatura :

• Saldatura TIG: Saldatura lenta con protezione di gas argon, adatta per la saldatura di lamiere sottili o componenti di precisione, come le giunzioni dei piani di lavoro in acciaio inossidabile che devono essere esteticamente gradevoli.
• Saldatura MIG: Utilizzando una protezione a gas misto, consente una saldatura rapida e sicura, ideale per la saldatura di componenti strutturali in lamiera d'acciaio di grosso spessore.
• Ad esempio, quando si tratta di parafanghi per motociclette, che richiedono sia solidità che impermeabilità, i tecnici esperti spesso scelgono la saldatura TIG per garantire la qualità.

Qual è il processo di lavorazione della lamiera?

Fase 1: Progettazione e preparazione dei materiali

Questa è la prima fase della lavorazione della lamiera e determina direttamente se le fasi successive potranno procedere senza intoppi. I nostri ingegneri esperti selezioneranno innanzitutto i materiali più adatti in base all'utilizzo previsto del prodotto. Ad esempio, per i rivestimenti delle lavatrici si utilizza spesso una lega di alluminio inossidabile, mentre per le staffe delle attrezzature industriali si impiegano spesso lamiere di acciaio al carbonio con buone proprietà di carico.

Successivamente, utilizzare un software di progettazione 3D per realizzare disegni dettagliati, concentrandosi su parametri chiave come il valore dell'angolo di piegatura e le dimensioni dell'apertura. Questi dati fungono da linee guida per la fase di lavorazione.

Il nostro team tecnico presta particolare attenzione al controllo dei dettagli in questa fase. Ad esempio, in presenza di lamiere sottili inferiori a 0,8 mm, sui disegni vengono contrassegnati ulteriori punti di supporto antideformazione, il che può ridurre efficacemente il numero di successive operazioni di debug e aiutare i clienti a risparmiare tempo e costi.

Fase 2: Taglio di precisione e pretrattamento della superficie

Scegliere il processo di taglio in base allo spessore del materiale e alla facilità di modellatura:

• Il taglio laser è adatto per lamiere di spessore compreso tra 1 e 12 mm e consente di ottenere un taglio liscio.
• Il taglio a getto d'acqua viene utilizzato per tagliare lamiere sottili con deformazione semplice.
• Il taglio con metodi convenzionali viene utilizzato per il taglio rapido di profili lineari.

Durante il taglio, sarà necessario eseguire una sabbiatura per rimuovere la pellicola di ossido e le tracce di olio, un'operazione simile alla "ceratura della superficie" del metallo, fondamentale per la qualità della successiva verniciatura o saldatura.

Fase 3: Formatura e controllo qualità

La piastra piana viene trasformata in un componente tridimensionale mediante una piegatrice o uno stampo. Durante l'operazione, prestare attenzione a quanto segue:

• Le lamiere di spessore superiore a 3 mm devono essere piegate in più fasi per evitare la concentrazione di sollecitazioni.
• La parte ad arco viene realizzata mediante formatura progressiva e la deformazione non supera i 15° per ogni passaggio.
• Una volta completata la modellazione, si utilizza una lucidatrice magnetica per rimuovere le bave e si verificano la spaziatura dei fori e la planarità della superficie di assemblaggio. I pezzi con un errore superiore a 0,2 mm devono essere rilavorati.

Il database di compensazione del rimbalzo in flessione, sviluppato autonomamente da JS, garantisce una tolleranza di flessione della lamiera di ±0,005 mm .

Nell'intero processo, i disegni di progetto vengono confrontati con i campioni fisici almeno tre volte: si verifica la dimensione dopo il taglio iniziale, si monitora la deformazione durante la fase di formatura e si esegue un test di adattamento complessivo prima dell'assemblaggio finale. Questo metodo di controllo integrato consente di evitare efficacemente sprechi di materiale e successive riparazioni.

Come scegliere i materiali per la lavorazione della lamiera?

1. Definire le condizioni d'uso

• Condizioni ambientali: ad esempio, in presenza di liquidi corrosivi è opportuno scegliere lamiere in acciaio inossidabile o alluminio, mentre in ambienti ad alta temperatura è preferibile utilizzare acciaio resistente al calore.
• Condizioni di sollecitazione: per applicazioni che richiedono carichi elevati è preferibile utilizzare lamiere spesse in acciaio al carbonio, mentre per applicazioni leggere sono più adatte le leghe di alluminio.

2. Confronta le proprietà dei materiali

Ecco una tabella comparativa per maggiore chiarezza:

3. Considerare i requisiti di elaborazione

• Per la piegatura della lamiera, selezionare materiali con buona duttilità (come le lastre di alluminio).
• Presta attenzione alla durezza del materiale per i tagli complessi. Una durezza eccessiva aumenterà l'usura dell'utensile.

4. Considera l'economia

• Nella produzione di massa si considera innanzitutto il prezzo unitario del materiale, mentre nella personalizzazione su piccola scala si tiene conto dei costi di lavorazione. Ad esempio, sebbene l'acciaio inossidabile sia costoso, consente di risparmiare sui costi del trattamento antiruggine, e il prezzo complessivo può risultare più conveniente.
• Si noti che è necessario un margine di prestazione del 10-15% e che non bisogna mai scegliere il materiale esattamente al valore limite, poiché ciò garantisce maggiore sicurezza e durata.

Quali strumenti sono fondamentali per la lavorazione della lamiera?

1. Utensili da taglio

• Macchina per taglio laser : utilizzata principalmente per lamiere sottili inferiori a 6 mm, con una precisione di 0,02 mm. Si consiglia di consultare la tabella di riferimento per lo spessore della lamiera durante la regolazione della potenza.
• Punzonatrice CNC: adatta per lamiere di medio e alto spessore (1-8 mm), la distanza tra i punzoni deve essere almeno 1,2 volte lo spessore della lamiera per evitare la formazione di crepe sui bordi.
• Macchina per taglio a getto d'acqua: ideale per lamiere di spessore superiore a 8 mm. La velocità di taglio deve essere regolata in base allo spessore, altrimenti si rischia di ottenere tagli storti.

2. Utensili per piegare e modellare

• L'angolo di apertura dello stampo della piegatrice deve essere proporzionale allo spessore della lamiera: ad esempio, per lamiere di alluminio da 1,5 mm si utilizza uno stampo a 88 gradi, mentre per lamiere di acciaio spesse è necessario un angolo di 120 gradi o superiore.
• Quando si utilizza una macchina arrotondatrice, le lamiere sottili devono essere arrotolate lentamente per diversi giri, mentre per le lamiere spesse è necessario aumentare la pressione per formarle in un'unica volta.

3. Attrezzature per saldatura e collegamento

• Quando si saldano lamiere sottili di spessore inferiore a 3 mm con una saldatrice ad arco di argon, la corrente deve essere controllata tra 50 e 150 ampere, altrimenti si rischia di bruciare il materiale.
• Le saldatrici laser sono adatte per la lavorazione di componenti di precisione. La posizione di messa a fuoco deve essere regolata con precisione in base alla tabella di riferimento dello spessore della lamiera. Se la deviazione supera 0,5 mm, la saldatura non risulterà resistente.
• Valore di pressione della rivettatrice: per una lamiera di acciaio inossidabile da 3 mm sono necessarie almeno 8 tonnellate di pressione, mentre per una lamiera di alluminio sottile ne bastano 3.

4. Strumenti di misurazione ausiliari

Occorre preparare tre strumenti: un calibro digitale (con precisione di 0,01 mm), un goniometro a R (per misurare l'arco di curvatura) e un micrometro per lo spessore delle lamiere. Ogni volta che si cambia il lotto di materiale, è necessario rimisurare lo spessore effettivo. Le lamiere in commercio presentano spesso un margine di errore di ±0,1 mm, che può causare una deviazione dell'angolo di curvatura superiore a 2 gradi.

Di cosa si occupano i fabbricanti di lamiere?

I fabbricanti di lamiere svolgono molteplici ruoli nella catena industriale. Devono conoscere i materiali e padroneggiare i processi di produzione. Operano principalmente a quattro livelli:

1. Ruolo di ponte materiale

Innanzitutto, devono essere dei buoni "gestori delle materie prime". Devono collaborare con le fabbriche di materiali per garantire una fornitura stabile di lamiere e selezionare i materiali in base alle esigenze delle industrie a valle, come quelle automobilistiche ed elettrodomestici. Ad esempio, le apparecchiature mediche devono utilizzare acciaio inossidabile di grado medicale, mentre le stazioni base di comunicazione devono optare per lamiere zincate resistenti alla corrosione.

2. Conversione tecnologica

In pratica, convertono i disegni CAD forniti dai clienti in diagrammi di flusso di processo effettivamente realizzabili. Ci sono molte contraddizioni tecniche da risolvere. Ad esempio, il prodotto deve avere una forma esteticamente gradevole e non deve rompersi quando viene piegato. In questo caso, è necessario regolare lo spessore della lamiera o utilizzare un materiale con maggiore duttilità.

3. Fornire servizi personalizzati

Affrontando settori diversi, dobbiamo dimostrare le nostre competenze uniche. Quando realizziamo coperture per case automobilistiche , dobbiamo garantire una precisione superficiale di 0,1 mm, e quando produciamo armadi per server, dobbiamo considerare la disposizione dei fori di dissipazione del calore. JS offre un servizio completo, dalla prototipazione alla produzione di massa, e può anche accettare personalizzazioni per piccoli lotti.

4. Controllo qualità

Partiamo dal controllo qualità in entrata, verificando la tolleranza di spessore e la qualità superficiale di ogni lotto di lamiere, proprio come un metal detector controlla le banconote. Il processo produttivo è ancora più rigoroso. I nostri ispettori di qualità bloccano qualsiasi errore di angolo di piegatura superiore a mezzo grado o la presenza di porosità nel punto di saldatura. Devono inoltre tenersi costantemente aggiornati sugli standard di settore, come ad esempio i più recenti requisiti in materia di protezione ambientale, che devono essere implementati tempestivamente nel processo produttivo.

Perché investire nella lavorazione della lamiera per il tuo progetto?

Scegliere servizi professionali di lavorazione della lamiera può apportare tre vantaggi fondamentali al progetto, e questi vantaggi sono particolarmente evidenti nella produzione effettiva:

1. Doppia garanzia di precisione ed efficienza

Le moderne attrezzature di lavorazione sono come un bisturi di precisione. Il taglio laser CNC consente di controllare l'errore entro ±0,005 mm, riducendo le rilavorazioni del 90%.

Grazie alle piegatrici automatiche e ai robot di saldatura, i nostri ordini standard possono essere completati in genere entro 1-2 settimane, riducendo il ciclo di progetto JS in media del 15%. Questa capacità di lavorazione è particolarmente adatta per componenti di precisione che richiedono un accoppiamento perfetto, come ad esempio l'involucro metallico delle apparecchiature mediche o la struttura di supporto degli strumenti di precisione.

2. Controllo completo del rischio di processo

Fin dalla fase di progettazione, abbiamo iniziato a intervenire sull'ottimizzazione. I nostri ingegneri hanno suggerito di sostituire la curva ad angolo retto con una curva ad arco circolare, che non solo migliora la resistenza ma evita anche il rischio di crepe.

Esistono anche delle particolarità nella scelta dei materiali. Ad esempio, per le parti esterne si consiglia l'utilizzo di acciaio zincato al posto delle normali lamiere d'acciaio. Sebbene costi il ​​15% in più, la sua durata utile può essere triplicata. Questa ottimizzazione precoce può ridurre dell'80% i problemi di assemblaggio in una fase successiva.

3. Equilibrio tra conformità e costi

Abbiamo ottenuto la certificazione ISO e implementato un sistema completo di tracciabilità. È possibile verificare il lotto di origine e i registri di lavorazione di ogni piastra. Grazie a questo sistema di controllo, un produttore di dispositivi medici con cui abbiamo recentemente collaborato è riuscito a ridurre il tasso di difettosità del prodotto a meno dello 0,02%.

In termini di controllo dei costi, il sistema di nesting intelligente può massimizzare l'utilizzo dei materiali come in un puzzle, e gli scarti vengono ridotti del 20% rispetto al metodo tradizionale, il che può comportare un notevole risparmio sui costi per la produzione di massa.

Riepilogo

La lavorazione della lamiera è un processo sistematico di trasformazione di fogli di metallo in componenti di precisione . Il fulcro di questa tecnologia risiede nel controllo preciso dei parametri di processo, come la regolazione della distanza tra gli stampi della piegatrice in base allo spessore della lamiera e l'utilizzo di apparecchiature di taglio laser per garantire un taglio netto e preciso.

Grazie a questo controllo preciso, l'errore dimensionale del prodotto finito può essere mantenuto entro l'intervallo dello spessore di un capello, soddisfacendo i requisiti di precisione di settori quali i componenti automobilistici e gli strumenti medicali.

La moderna lavorazione della lamiera non solo persegue la precisione, ma presta anche maggiore attenzione alla produzione ecocompatibile. In particolare, per alcune aziende leader, JS, grazie agli anni di esperienza accumulati nei database di processo , è in grado di garantire un tasso di conformità del prodotto superiore al 98% e consegne rapide, aiutando i clienti a lanciare nuovi prodotti più velocemente.

Disclaimer

Il contenuto di questa pagina è fornito a solo scopo informativo. Serie JS. Non vengono fornite dichiarazioni o garanzie, esplicite o implicite, in merito all'accuratezza, alla completezza o alla validità delle informazioni. Non si deve dedurre che un fornitore o produttore terzo fornirà parametri di prestazione, tolleranze geometriche, caratteristiche di progettazione specifiche, qualità e tipo di materiale o lavorazione tramite la rete Longsheng. È responsabilità dell'acquirente richiedere un preventivo per i componenti e identificare i requisiti specifici per queste sezioni. Per ulteriori informazioni, contattateci .

Team JS

JS è un'azienda leader del settore, specializzata in soluzioni di produzione personalizzate. Vantiamo oltre 20 anni di esperienza e più di 5.000 clienti, e ci concentriamo su lavorazioni CNC di alta precisione, lavorazione della lamiera , stampa 3D , stampaggio a iniezione , stampaggio metalli e altri servizi di produzione integrati.

Il nostro stabilimento è dotato di oltre 100 centri di lavoro a 5 assi all'avanguardia, certificati ISO 9001:2015. Forniamo soluzioni di produzione rapide, efficienti e di alta qualità a clienti in oltre 150 paesi in tutto il mondo. Che si tratti di piccole produzioni o di personalizzazioni su larga scala, siamo in grado di soddisfare le vostre esigenze con consegne rapidissime entro 24 ore. Scegliere JS Technology significa scegliere efficienza, qualità e professionalità.
Per saperne di più, visita il nostro sito web: www.cncprotolabs.com

FAQ

1. Qual è il ruolo degli stampi per lamiera?

Gli stampi per lamiera vengono utilizzati per stampare, formare o tagliare lamiere metalliche. Una pressa applica una forza esterna per deformare o separare rapidamente il materiale secondo la forma dello stampo, consentendo una lavorazione efficiente di fori, piegature o contorni complessi, garantendo uniformità dimensionale e stabilità del processo durante la produzione in serie.

2. Come scegliere lo spessore delle lamiere?

Lo spessore delle lamiere deve essere scelto in base allo scenario di applicazione, ai requisiti di carico e alla tecnologia di lavorazione. Le parti strutturali devono soddisfare i requisiti di resistenza e pertanto è consigliabile utilizzare lamiere più spesse, mentre le parti decorative possono essere più sottili. Durante la piegatura o lo stampaggio, la capacità delle attrezzature deve essere adeguata per evitare crepe o deformazioni. Allo stesso tempo, è necessario bilanciare i costi, evitare ridondanze eccessive e fare riferimento agli standard di settore o alle specifiche di progettazione.

3. Qual è la differenza tra lamiera e fusione?

La lamiera (come acciaio e alluminio) viene trasformata in lastre mediante processi a freddo come il taglio e la piegatura, adatti per componenti strutturali leggeri e a parete sottile. La fusione, invece, consiste nell'iniettare metallo fuso in uno stampo per la solidificazione, ed è adatta per forme complesse e componenti a parete spessa. Il tasso di utilizzo del materiale è basso, ma consente la produzione in serie di componenti di alta precisione.

4. Qual è il principio del taglio laser?

Il taglio laser utilizza un raggio laser focalizzato ad alta energia per irradiare il materiale, provocandone la fusione, la gassificazione o il raggiungimento rapido del punto di infiammabilità. Contemporaneamente, un gas ad alta pressione (come ossigeno e azoto) viene utilizzato per rimuovere le scorie e creare un taglio preciso. Il movimento della testa laser è controllato da un sistema CNC per realizzare tagli di forme complesse, adatti sia a lamiere metalliche che non metalliche.
