Taglio laser spiegato: come i fasci di luce tagliano metallo, legno e plastica in pochi secondi!

La produzione moderna richiede spesso una lavorazione precisa di materiali duri, il che pone requisiti molto elevati alla tecnologia di taglio . La tecnologia di taglio laser può rispondere a questa sfida. Il suo principio fondamentale è l'utilizzo di un raggio laser potente e altamente concentrato, come una lama leggera estremamente precisa, per tagliare diverse lastre. Che si tratti di legno, acciaio o di una varietà di materie plastiche, è in grado di gestirle.

Probabilmente vi sarete imbattuti nei problemi causati dal taglio tradizionale: il taglio non è uniforme, ci sono molte sbavature, il pezzo in lavorazione è facile da deformare e piegare, o le dimensioni non sono sufficientemente precise, il che è un vero grattacapo. Ma ora, il taglio laser ha aperto nuove possibilità. Questa tecnologia può ottenere un taglio simile a quello di un bisturi chirurgico su metallo o legno , con una precisione fino al micron. Va oltre la semplice segmentazione e realizza una vera e propria arte della produzione di precisione.

Riepilogo della risposta principale:

Questo articolo:

• Spiega in dettaglio come funziona il taglio laser, analizza le sue diverse forme e i principali vantaggi.
• Fornire alcuni consigli utili (ad esempio: come calcolare la larghezza del taglio laser).
• Ti aiutiamo a valutare se questa tecnologia è adatta al tuo progetto.

Perché questa guida merita la tua fiducia? Esperienza pratica degli esperti di taglio laser JS

Nel campo del taglio laser, c'è spesso un divario tra la conoscenza teorica e l'utilizzo pratico. Ciò che rende questa guida diversa è che si basa interamente sull'esperienza pratica pluriennale del team JS.

Supporto di un team professionale: il nostro team principale è composto da ingegneri con esperienza in scienza dei materiali, ingegneria meccanica e ingegneria ottica, con un'esperienza media nel settore di oltre 8 anni.

Database di processo standardizzato: abbiamo organizzato sistematicamente i parametri di processo, i dati di taglio e le soluzioni per vari materiali (dall'acciaio convenzionale ai materiali speciali come il legno tagliato al laser) lavorati nell'ultimo decennio, formando un vasto database di processo.

Quando vi rivolgete a noi, non fate affidamento sull'esperienza personale di un particolare ingegnere, bensì sulla sistematica cristallizzazione delle conoscenze dell'intero team.

Rigoroso processo di controllo qualità: dalla revisione del disegno e dalla pianificazione del processo fino all'ispezione del primo articolo e alla produzione in serie, abbiamo stabilito procedure operative standard. Ad esempio, per il taglio laser di materiali altamente riflettenti, richiediamo tagli di prova obbligatori e analisi metallografiche per garantire che le impostazioni dei parametri siano a prova di errore. Questo rigoroso controllo del processo è la chiave per trasformare un'esperienza eccellente in una qualità stabile.

Iterazione tecnologica continua: Esaminiamo regolarmente i progetti completati e aggiorniamo la nostra knowledge base con nuove scoperte e ottimizzazioni. Anche il contenuto di questa guida viene aggiornato dinamicamente per garantirne la vitalità e la tempestività.

"Ogni taglio riuscito è il risultato di un dialogo perfetto tra parametri, esperienza e proprietà del materiale."

Questa guida nasce per condividere con voi l'esperienza chiave che abbiamo ripetutamente verificato in combattimenti reali senza riserve. Incarna la saggezza del team JS in prima linea nel taglio laser.

Principio di funzionamento del taglio laser: come un raggio di luce crea miracoli

In qualità di ingegnere del team JS, vi spiegherò in modo chiaro il principio di funzionamento del taglio laser. In sostanza, si tratta di trasformare un raggio di luce in un coltello ad energia termica ultra-resistente e ultra-fine.

In effetti, il fulcro del taglio laser è la sinergia di questi tre collegamenti chiave: generazione di un laser potente -> messa a fuoco precisa -> fusione istantanea dei materiali e pulizia con gas.

Fase 1: Generare un raggio laser

Il lavoro più significativo è la generazione di un potente raggio laser . Attualmente, le principali apparecchiature industriali sono due:

(1)Taglio laser CO2:

Il laser utilizzato in questo metodo di taglio viene eccitato elettrificando una miscela di gas (principalmente anidride carbonica). Questo è il laser più antico ed è ancora comunemente utilizzato. Questa miscela di gas contiene non solo anidride carbonica, ma anche azoto, idrogeno, xeno ed elio.

Perché aggiungere altri gas? Serve a stabilizzare il laser e a migliorarne l'efficienza.

Quando lo si usa per tagliare, bisogna scegliere un gas ausiliario da spruzzare sul punto di taglio: ossigeno o azoto.

• L'ossigeno è adatto per il taglio di materiali più spessi:

C'è però un piccolo problema: l'ossigeno reagisce con il metallo ad alta temperatura, lasciando uno strato di ossido nero sul tagliente. Se il processo successivo richiede una superficie pulita (come verniciatura o saldatura ), ci occuperemo prima di questo strato di ossido.

• L'azoto è più adatto al taglio di assi sottili:

Il suo compito principale è quello di "soffiare via" il metallo fuso e proteggere il taglio, in modo che il tagliente sia molto pulito con uno strato di ossido minimo, preservando il lavoro di lucidatura successiva.

(2)Laser a fibra:

Questo metodo di taglio è unico nel suo genere. Utilizza diodi ad alta potenza in fibre ottiche speciali, e il fascio di luce viene amplificato e potenziato all'interno della fibra ottica prima di essere emesso. L'energia di questo laser è estremamente concentrata e può fondere e tagliare facilmente una piastra di acciaio inossidabile spessa 1 cm.

Durante il taglio, un flusso d'aria elevato (in genere azoto o aria compressa) seguirà il raggio laser e soffierà sul materiale.

Il suo compito è molto critico: rimuovere nel tempo le scorie di metallo fuso, in modo che il taglio sia netto e il bordo liscio.

Con questa tecnologia l'efficienza di taglio è maggiore per i materiali metallici e i vantaggi sono più visibili, soprattutto nel taglio di metalli altamente riflettenti e altamente conduttivi termicamente (come rame e alluminio).

Fase 2: mettere a fuoco il raggio laser

Il raggio laser divergente inizialmente formato viene poi concentrato attraverso un sistema di lenti ottiche di precisione in un punto estremamente sottile (solitamente con un diametro inferiore a 0,2 mm). Questa focalizzazione è estremamente importante in quanto consente al punto di avere un'elevatissima densità di energia. La combinazione di taglio laser e focalizzazione di precisione costituisce la base fondamentale per ottenere un taglio fine e di elevata precisione.

Fase 3: Sciogliere e rimuovere il materiale

Cosa succede quando viene applicato il laser ad altissima energia?

Quando un laser incredibilmente potente, concentrato in una piccolissima area focale, illumina la superficie del materiale, la temperatura presente riscalda rapidamente il materiale con così tanta energia che il metallo si scioglie immediatamente e alcuni materiali vaporizzano.

Gas ad alta pressione per assistere :

La sola fusione laser non è sufficiente. Per ottenere un taglio netto, il metallo fuso deve essere rimosso dalla fessura di taglio. Durante questa operazione, un gas ad alta pressione (solitamente aria compressa, ossigeno o azoto) verrà spruzzato verso il basso, in prossimità del raggio laser.

Punti chiave del taglio dei metalli:

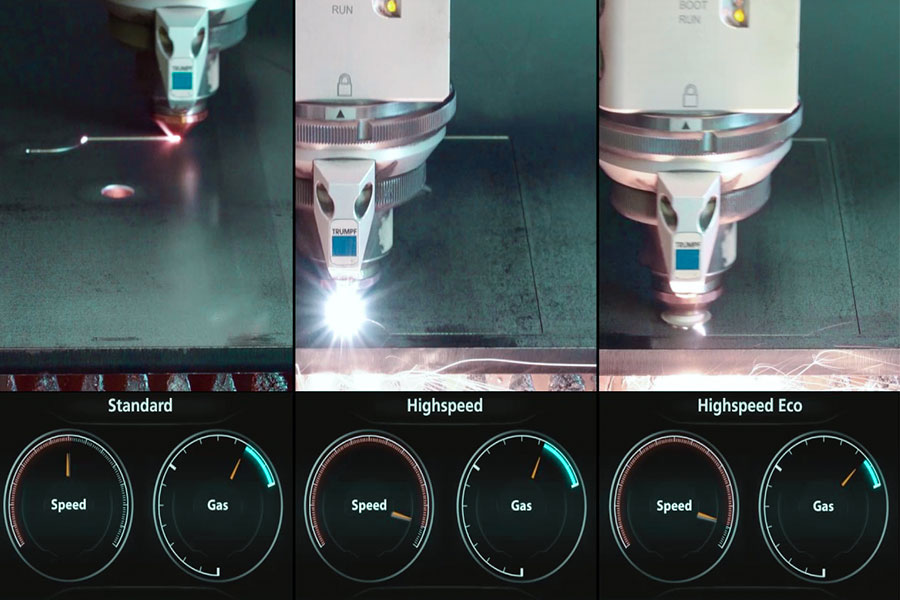

Durante il taglio del metallo, il gas ausiliario selezionato avrà un'influenza diretta sull'effetto:

(1)Usa ossigeno:

• Non solo rimuove il materiale fuso, ma subisce anche una reazione di ossidazione (combustione) con il metallo caldo.
• Il calore prodotto da questa reazione aiuta a tagliare lamiere più spesse.
• Ma solitamente sul bordo tagliato si forma uno strato di ossido.

(2)Utilizzare azoto (N2) o gas inerte:

• Se si desidera una superficie di taglio lucida e non ossidata, è necessario utilizzare un gas inerte come l'azoto, che sostanzialmente protegge il materiale dall'ossidazione a temperature elevate.
• L'azoto diventa chimicamente inerte a temperature elevate e non reagisce facilmente con il metallo fuso.

"Il taglio laser, utilizzando una buona lente per concentrare il raggio laser in un punto luminoso estremamente potente, fonde il materiale in pochi secondi! In combinazione con aria ad alta pressione, rimuove rapidamente le scorie e influenza l'effetto di taglio, che è il processo fondamentale per trasformare un raggio di luce in una lama termica. Vuoi un taglio rapido e impeccabile? Contatta il team tecnico di JS in qualsiasi momento!"

I grandi vantaggi e le potenziali sfide del taglio laser

In JS applichiamo e abbiamo fiducia nella tecnologia del taglio laser perché si adatta perfettamente alla nostra ricerca di precisione, efficienza e flessibilità produttiva.

Perché preferiamo il taglio laser?

• Re della precisione, stabile e affidabile: il taglio laser può facilmente raggiungere tolleranze a livello di micron (più sottili di un capello) e garantire che le dimensioni di ogni parte nella produzione di massa siano altamente costanti, il che è il fondamento della produzione di precisione.
• Progettazione libera e senza limiti: buone notizie per ingegneri e progettisti! Non importa quanto siano complesse le geometrie, le piccole cavità interne o gli angoli acuti, purché possano essere disegnati con CAD, il laser può tagliarli con precisione, superando i limiti del taglio tradizionale.
• Incisione stretta, danno minimo al materiale: la fessura di taglio creata dal laser è estremamente stretta e il tasso di utilizzo del materiale è elevato. La zona termicamente alterata prodotta è molto piccola, il che consente di preservare al massimo le proprietà originali del materiale, il che è fondamentale per la successiva lavorazione o per le prestazioni del prodotto.
• Lavorazione senza contatto: azione del fascio ad alta energia, senza contatto fisico. Ciò significa nessuna usura dell'utensile (riducendo i costi di manutenzione) e nessuna sollecitazione meccanica (perfetto per materiali sottili e fragili come lamiere sottili, plastiche speciali e ceramiche).
• Alta velocità ed elevato grado di automazione: una volta impostato il programma, questo può funzionare ininterrottamente ad alta velocità, con un elevato grado di automazione, il che è particolarmente adatto alla produzione di massa e la sua efficienza supera di gran lunga i processi tradizionali come la segatura e lo stampaggio.

"Come ha sottolineato Taiichi Ohno, pioniere della produzione snella: l'essenza della produzione è eliminare gli sprechi."

A cosa devo prestare attenzione quando utilizzo il taglio laser?

(1)Esiste un limite superiore allo spessore

• Fenomeno: quando si taglia il metallo con il laser, se si tagliano lamiere di acciaio molto spesse, la velocità di taglio diminuirà notevolmente e il consumo di energia aumenterà.
• In sostanza: l'efficienza del taglio laser non è elevata e il costo non è giustificato al momento.
• Soluzione consigliata: nel caso di parti estremamente spesse, processi come il taglio al plasma o il taglio a getto d'acqua rappresentano le opzioni più realistiche ed economiche.

(2)Il metallo altamente riflettente è una sfida

• Fenomeno: il taglio di metalli altamente riflettenti come rame, ottone o superfici lucide (alluminio nudo) rappresenta una sfida tecnologica nel taglio laser.
• Essenza: la superficie metallica è troppo riflettente, il raggio laser si riflette facilmente e non consente un taglio efficiente del materiale.
• Requisiti da soddisfare: questo richiede attrezzature specialistiche (ad esempio, laser a fibra ad alta potenza), nonché una configurazione dei parametri di processo estremamente precisa, il tutto in base alla vasta esperienza maturata dall'operatore. Questo è il vantaggio del nostro team JS nel lavoro quotidiano con materiali così problematici.

(3) Soglia elevata per gli investimenti in attrezzature

• Fenomeno: la maggior parte delle aziende ha bisogno di macchine per il taglio laser e preferirebbe avere l'intero set di hardware industriale (la macchina stessa + i relativi refrigeratori, compressori d'aria e sistemi di aspirazione delle polveri). Il costo dell'investimento iniziale è estremamente elevato.
• In sostanza: una quota elevata dell'investimento iniziale rappresenta un ostacolo costoso.
• Soluzione flessibile: per questo motivo, le aziende generalmente evitano di acquistare direttamente, ma collaborano con fornitori di servizi di taglio laser specializzati come noi. Questa è una strategia più flessibile, con un investimento iniziale molto più basso e un miglior rapporto costi-benefici. Quando cercate "taglio laser vicino a me", trovare un fornitore di servizi affidabile come JS è fondamentale.

(4)Il fumo e i gas di scarico necessitano di un trattamento professionale

• Fenomeno: la combustione di materiali con i laser produrrà sicuramente fumo e gas di scarico e alcuni materiali potrebbero anche rilasciare gas tossici.
• Essenza: questi materiali di scarto devono essere rimossi con un processo immediato e sicuro.
• Misure richieste: pertanto, per ottenere risultati di taglio laser, è necessario un robusto sistema di filtraggio dei gas di scarico (ad esempio, collettori di polvere industriali e unità di filtraggio diretto).
• Importanza: ciò ha un impatto diretto sulla salute e la sicurezza delle persone e sulla conformità dell'ambiente di fabbrica. Si tratta di un investimento operativo necessario e fa parte del servizio di taglio laser.

"Il taglio laser è una tecnologia potente, ma non onnipotente. Hai problemi dovuti alla riflessione di materiali spessi? Abbiamo la soluzione! Un team JS esperto e attrezzature ad alte prestazioni, specializzati nel trattamento di varie difficoltà di taglio e problemi vari."

Consigli pratici: come preparare il tuo progetto di taglio laser

Documenti di progettazione chiari sono il punto di partenza per un'elaborazione efficiente. Seguendo attentamente i seguenti punti, la nostra comunicazione sarà più fluida e potrete ottenere prodotti tagliati di alta qualità più velocemente.

Suggerimento 1: Prepararsi per i progetti di taglio laser: ottenere il taglio

Vuoi che le parti tagliate si adattino perfettamente? Capire e compensare la larghezza di taglio è un passaggio inevitabile. Lascia che ti spieghi come fare, in particolare come trovare la larghezza di taglio giusta per il taglio laser :

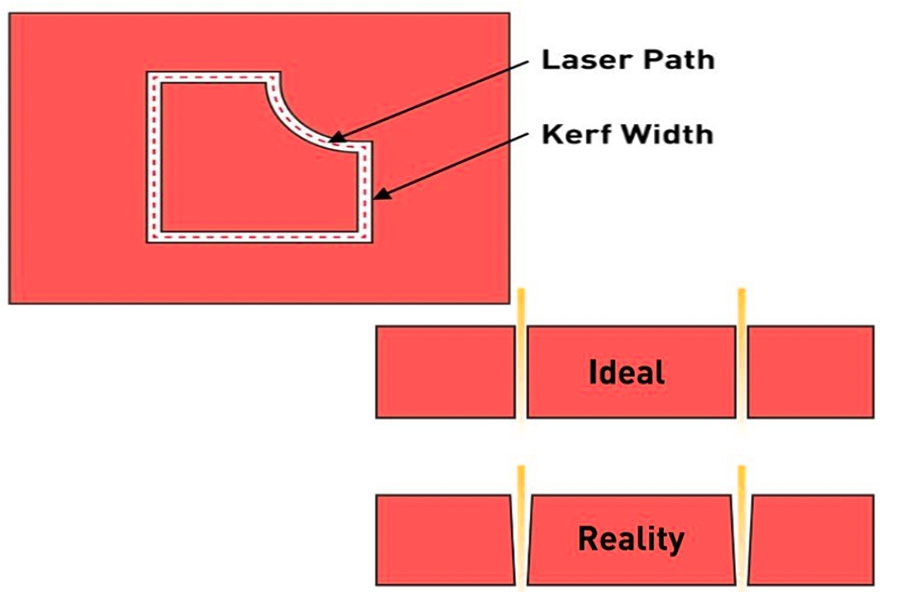

Cos'è il kerf?

Il raggio laser ha una certa larghezza. Quando taglia il materiale, la larghezza della piccola striscia di materiale bruciata è il taglio. Non è zero, ma una dimensione reale. Questo è il taglio del laser.

Perché è così importante?

Immagina di voler tagliare due parti che devono essere inserite insieme (struttura dello slot per schede). Se progetti esattamente secondo le dimensioni finali richieste e ignori l'esistenza del taglio laser, le parti effettivamente tagliate saranno allentate una volta assemblate (spazio troppo grande) o non potranno essere inserite affatto (troppo strette). Compensare il taglio significa fare in modo che le parti si incastrino perfettamente alla fine.

Come trovare e compensare il taglio?

• Il modo più affidabile è misurarlo da soli: progettate un semplice quadrato di 10 mm x 10 mm (pieno all'interno) e poi lasciate che lo tagliamo per voi con lo stesso materiale e spessore.
• Misura il risultato: usa un calibro di precisione per misurare con precisione la dimensione effettiva del quadrato tagliato. Ad esempio, misura che la lunghezza del lato è di soli 9,8 mm.
• Calcola la larghezza del taglio: Lama = (dimensione del progetto - dimensione effettiva) / 2. Ecco (10 mm - 9,8 mm) / 2 = 0,1 mm. Ciò significa che il laser ha bruciato circa 0,1 mm di materiale su questo pezzo di materiale.
• Compensazione in fase di progettazione: quando si progetta una scanalatura o un foro che deve adattarsi con precisione, ricordarsi di compensare il bordo della scanalatura verso l'interno del valore di taglio (ad esempio 0,1 mm in questo caso). La dimensione effettiva della scanalatura tagliata in questo modo è appena sufficiente per ospitare i componenti delle dimensioni progettate.

Intervallo di riferimento della larghezza di taglio:

Fonte dei dati: International Laser Association (ILA), rapporto tecnico 2023.

Il mio suggerimento:

Sebbene misurazioni letterali e tabelle di confronto siano comode, il metodo più semplice e accurato è contattarci direttamente! Qui, nei servizi di taglio laser JS, abbiamo accumulato un'enorme esperienza di combattimento reale . Disponiamo di un database di tagli accurato per lo stesso tipo di materiale, spessore, parametri delle attrezzature e processi ottimizzati utilizzati nel vostro progetto.

Comunicateci in anticipo le vostre esigenze in termini di materiali e precisione e vi forniremo il rapporto qualità-prezzo ottimale, risparmiandovi la fatica di molteplici prove e garantendovi un successo immediato. Ovunque stiate cercando "taglio laser vicino a me", JS può fornirvi un supporto professionale. Il nostro servizio di taglio laser copre un'ampia gamma di settori.

Suggerimento 2: ottimizza il tuo file di progettazione

"Principio fondamentale del design industriale: una qualità impeccabile deriva da una preparazione impeccabile."

(1)Seleziona il formato del file vettoriale

Si prega di fornire file in formato vettoriale come DXF/DWG/AI/SVG. Tali file mantengono la direzione precisa della linea e i punti di coordinate, consentendo di determinare direttamente la traiettoria di movimento della testa laser ed evitare deviazioni dimensionali causate dalla conversione bitmap.

(2)Il percorso di taglio è completamente chiuso

Tutti i contorni di taglio devono creare una forma chiusa e connessa. I percorsi aperti possono causare errori di posizionamento del laser e, di conseguenza, disallineamenti del taglio o interruzioni della lavorazione, con conseguenti effetti diretti sulla precisione del prodotto finale.

(3)Rimuovere i segmenti di linea ripetuti ridondanti

Eliminare le linee duplicate o ridondanti dal file di progettazione. I tracciati duplicati causeranno la bruciatura o la perforazione del materiale, oppure amplieranno le fessure, trasformandole in scarti. Non solo aumenteranno i tempi di lavorazione (↑ costo), ma aumenteranno anche le probabilità di surriscaldamento e deformazione del materiale (↓ qualità).

Suggerimento 3: Analisi tipica dell'applicazione --- Impostazioni di taglio laser in ottone da 3 mm CO2

Sicuramente vi sarà capitato di imbattervi in ​​materiali come l'ottone durante la lavorazione. Oggi vi racconterò un caso specifico che il nostro team JS affronta spesso: i punti chiave del taglio di lastre di ottone spesse 3 mm.

Chiarimento tecnico delle premesse:

Non è una buona idea utilizzare il laser CO₂ per tagliare l'ottone da 3 mm. Le elevate caratteristiche di riflessione dell'ottone fino a una lunghezza d'onda di 10,6 μm (riflettività >90%) causano una grave attenuazione dell'energia laser. L'efficienza di taglio e la qualità dello stampaggio non possono soddisfare gli standard industriali. È necessaria la tecnologia laser a fibra.

Soluzione di processo laser a fibra (basata su apparecchiature ad alta potenza JS):

La nostra conclusione di verifica:

"Questa combinazione si è dimostrata efficace nella pratica di produzione di massa JS, con una conicità di taglio ≤0,05° e una rugosità superficiale di Ra<12,5μm. A prova di caso: per materiali altamente riflettenti, la scelta di un fornitore di servizi di taglio laser con apparecchiature laser a fibra e un database di processi maturo può evitare rischi tecnici."

FAQ -- Rispondi a tutte le tue domande sul taglio laser

Domanda 1: A cosa serve il taglio laser?

• Lavorazione dei metalli (parti in lamiera/armadi elettrici).
• Loghi pubblicitari (lettere cave di precisione/segni tridimensionali).
• Produzione artigianale (taglio laser del legno/taglio della pelle).
• Modellazione architettonica (componenti strutturali proporzionali).
• Apparecchiature mediche (guide chirurgiche/modelli per impianti).

Valore fondamentale: ottenere tagli piani complessi con precisione millimetrica, sostituendo i tradizionali processi di stampaggio/segatura.

Domanda 2: In che cosa il taglio laser differisce dalla lavorazione laser?

Nell'effettivo funzionamento e utilizzo delle attrezzature della nostra JS, il taglio laser è una vera e propria modalità di applicazione professionale della lavorazione laser. Lavorazione laser è un termine professionale più generale che include molte altre tecniche, come l'incisione laser, la marcatura laser, la saldatura laser, la foratura laser, ecc., che vengono realizzate con le nostre macchine.

Domanda 3: Quale taglio laser è disponibile vicino a me?

Se cercate servizi di taglio laser nelle vicinanze, JuSheng è nelle vicinanze! Ci troviamo a Dongguan e ci concentriamo sulla fornitura di servizi di taglio laser rapidi e convenienti ai consumatori locali. Dalla progettazione di campioni alla produzione in serie, potrete godere dei vantaggi locali di risposte tempestive, preventivi in ​​giornata e consegne in giornata.

Naturalmente, spediamo anche a clienti in tutto il paese con una logistica rapida per garantire una consegna impeccabile. Basta caricare il disegno online e ottenere un preventivo accurato entro 1 minuto! Risparmia un passaggio del tuo progetto.

Domanda 4: Cos'è il taglio laser?

Taglio laser, forse un errore terminologico. Il termine corretto è epilazione laser (Laser Hair Removal).

Differenze di tonalità:

• Tecnologia e obiettivi: la depilazione laser colpisce i follicoli piliferi della pelle con un laser a bassa energia e una lunghezza d'onda specifica, che distrugge le radici dei peli utilizzando l'energia termica per ottenere un effetto permanente di riduzione della crescita. Fa parte della medicina estetica o della cura del corpo.
• Taglio laser industriale: il servizio di taglio laser qui fornito utilizza un raggio laser ad alta densità di energia (ad esempio CO2, laser a fibra) come strumento di taglio per fondere o vaporizzare materiali ingegneristici come metallo, acrilico e legno. Si tratta di una tecnologia di lavorazione industriale di precisione.

Riepilogo

La potenza della tecnologia di taglio laser risiede nella sua rara combinazione di velocità, precisione e flessibilità. Non solo taglia il materiale, ma "stampa" anche i disegni accuratamente progettati al computer sul materiale reale, senza alcun errore. È un ponte preciso che collega il mondo digitale a quello fisico.

Vuoi provare cosa può fare per te il taglio laser?

Che tu voglia realizzare:

• Una parte metallica complessa (come una staffa, una calotta).
• Oppure un bellissimo pezzo decorativo (cartello in acrilico, artigianato in legno), un esempio di combinazione di taglio laser e creatività.
• Oppure qualsiasi progetto di piastra che richieda una lavorazione di precisione, incluso il taglio laser del legno...

Il team JS ha la sicurezza e la capacità di aiutarti: la nostra esperienza accumulata, le attrezzature professionali e il controllo dei dettagli sono per garantire che i pezzi che riceverai siano esattamente come li hai immaginati.

Il passaggio successivo è semplicissimo:

Non esitate! Parlateci liberamente delle vostre idee progettuali o inviateci semplicemente i vostri file di progettazione. Valuteremo rapidamente le vostre esigenze e vi forniremo un preventivo chiaro e competitivo, così potrete sperimentare l'esperienza di un servizio di taglio laser professionale e senza pensieri.

Contattaci o carica subito i tuoi file per ottenere un preventivo !
