Costos de creación rápida de prototipos CNC: una guía completa de factores y controles

Costo de creación rápida de prototipos es un indicador de enfoque central para el desarrollo de productos. La creación rápida de prototipos CNC es una forma importante de transformar ideas, verificar diseños y aprovechar oportunidades de mercado.

La estructura de costos de la creación rápida de prototipos CNC es una estructura de iceberg. Además del costo obvio, como la complejidad del diseño, es necesario considerar el costo debajo del océano, y un control preciso de los costos es la clave del proyecto.

El siguiente artículo analizará varios aspectos que afectan el costo de la creación rápida de prototipos, desglosará las cotizaciones de servicios para la creación rápida de prototipos y proporcionará estrategias prácticas de optimización de costos.

Ya sea que esté buscando la mejor opción para comparar los costos de creación rápida de prototipos CNC o esté buscando lo mejor creación de prototipos y mecanizado CNC solución, esta guía le permitirá tomar decisiones precisas , equilibrando la calidad y el rendimiento con el valor del presupuesto.

Resumen de respuestas principales

Pregunta central	Respuesta clave	Valor para ti
¿Qué está incluido en el costo?	Los componentes de costos incluyen materiales, costos laborales, programación y depuración, posprocesamiento y costos de gestión. Para volúmenes de producción pequeños , los costos de programación y otros costos fijos, forman los costos unitarios básicos.	Se debe adoptar una perspectiva holística de los costos de la cadena y no se deben sobreestimar los costos.
¿Por qué y cómo optimizar DFM y costos?	La optimización se logra mediante el proceso DFM y la combinación de materiales, y luego desbloqueando economías de escala a través de la planificación de lotes y entregas.	Una forma sistemática de reducir costos y lograr el equilibrio adecuado entre costo y rendimiento.
¿Cómo obtener la mejor relación calidad-precio?	Proporcione documentación estándar, elija proveedores capaces de dar su opinión sobre DFM y compare tecnología y precios.	Garantizar la transparencia en los precios ofrecidos, tomando decisiones en función del coste total.

Conclusiones clave:

• El procedimiento de diseño representa el 80% del coste base: las geometrías difíciles y las tolerancias demasiado estrictas son las principales responsables del aumento vertiginoso de los costes; la optimización inicial puede ahorrar costes en un 30%.
• Por ejemplo, la producción por lotes es una herramienta para minimizar los costes unitarios: se deben aprovechar las ventajas del mecanizado CNC y combinar pedidos para una producción única.
• El tiempo de entrega está estrechamente relacionado con el coste: el tiempo de entrega estándar es óptimo, mientras que la entrega urgente en 24-72 horas cuesta entre un 50 % y un 100 % más.
• Seleccionar un abastecimiento de servicios completo es mejor que una subcontratación desintegrada: es mejor seleccionar un socio de abastecimiento de servicios completos como JS Precision, que proporciona análisis gratuitos para DFM, en lugar de una subcontratación desintegrada para la fabricación de piezas para el proceso de creación rápida de prototipos de mecanizado CNC.

¿Por qué existen diferencias de costos tan grandes en la creación rápida de prototipos CNC? Análisis de costos de JS Precision

La diferencia en la cotización del servicio de creación rápida de prototipos para el mismo prototipo CNC puede ser varias veces. Esta diferencia refleja muchas cosas en sí misma, que incluyen una amplia gama de información sobre la barrera tecnológica del proveedor, la madurez del proceso, el sistema de control de calidad y la capacidad de la cadena de suministro.

Con más de 15 años de experiencia en campos de alta precisión como el médico y el aeroespacial, Jiaxing Super Precision sabe que los precios bajos a menudo significan costos ocultos en retrabajos y demoras, lo que aumenta aún más los costos generales.

Nos adherimos a la Norma ISO 9001:2015 , adoptamos máquinas herramienta de cinco ejes y utilizamos el algoritmo CAM, por lo que podemos realizar prototipos únicos con una tolerancia de ±0,02 mm. El costo de corte de prueba se redujo en un 40% y la tasa de desperdicio es inferior al 1%.

Los parámetros de corte personalizados y las soluciones de enfriamiento de alta presión para acero inoxidable 316L aumentan la vida útil de la herramienta 2,5 veces, lo que reduce en gran medida el consumo de consumibles .

Inicialmente, su proveedor cotizó a una startup médica en Silicon Valley un precio de más de $2,000 por unidad por su prototipo de accesorio de aleación de titanio TC4, con un plazo de entrega de 8 semanas y especificaciones que no estaban a la altura del estándar.

A través de la optimización de DFM y la integración de la cadena de suministro , hemos reducido el precio unitario a $1360 y acortado el tiempo de entrega a dos semanas, ayudando a los clientes a completar la validación clínica 3 meses antes de lo previsto y ahorrando más de $6400 por lote.

¿Quiere comprender rápidamente el rango de costos de su proyecto? Envíe su modelo 3D y los ingenieros de JS Precision le brindarán una evaluación de costos gratuita y sugerencias de optimización DFM dentro de las 24 horas, lo que lo ayudará a evitar obstáculos de alto costo y comprender la estructura de costos del mecanizado CNC de creación rápida de prototipos.

¿Qué constituye realmente el costo de la creación rápida de prototipos?

Para controlar con precisión el coste de la creación rápida de prototipos, es necesario aclarar primero su composición. El costo de Mecanizado CNC de creación rápida de prototipos. Se ve directamente afectado por los siguientes cinco factores clave, que determinan el coste final:

1. Costo del material: La maquinabilidad afecta en proporción al costo de los materiales. Por ejemplo, la vida útil de las herramientas mecanizadas en aleaciones de aluminio 6061 es tres veces mayor que la del acero inoxidable 304. Esto ahorra costos.

2. Tasas de mano de obra de las máquinas: esto incluye las tasas de depreciación de las máquinas herramienta, las tasas de energía y las tasas de mano de obra. Las velocidades de las máquinas herramienta de cinco ejes son entre un 30% y un 50% más altas que las de tres ejes, pero son apropiadas para modelos complejos.

3.Programación y depuración: un costo fijo, que es la razón principal de los altos costos unitarios de los prototipos de lotes pequeños.

4. Costo de posprocesamiento: el desbarbado, la oxidación y el pulido, etc., difieren considerablemente en costo , el precio del acabado de espejo es de 3 a 5 veces mayor que el del proceso básico.

5.Control y Gestión de Calidad: Incluye costos ocultos como inspección y muestreo FAI, inversión necesaria para asegurar la calidad y el tiempo de entrega.

Tipo de costo	Composición específica	Relación con el Volumen de Producción	Impacto en el precio unitario (lote de 10 piezas)	Porcentaje (lote pequeño)
Costos fijos	Programación CAM, diseño de fixturas, depuración de primera pieza.	Sin alterar.	10% por pieza, ahorrando un 90% de costes.	30%-40%
Costos variables	Materiales, tiempo de procesamiento, consumibles de posprocesamiento.	Crecimiento lineal.	Porcentaje fijo, lotes más grandes resultan en menores costos auxiliares.	60%-70%
Costos ocultos	Inspección de calidad, coordinación, pérdidas logísticas.	Ligeras fluctuaciones.	Los lotes más grandes dan como resultado costos unitarios más bajos.	5%-10%
Costos urgentes	Horas extras, cargos por ocupación prioritaria de equipos.	Vinculado a la urgencia de la entrega.	Los pedidos urgentes de 24 horas conllevan un cargo adicional del 50 % al 100 %.	0%-100%

Planificar adecuadamente el tamaño de los lotes puede ahorrar costos fijos; producir 5 prototipos a la vez ahorra un 40% en comparación con la producción por lotes.

¿Qué factores afectan más su cotización de creación rápida de prototipos CNC?

La diferencia en la cotización del servicio de creación rápida de prototipos depende no sólo del costo básico, sino también de tres parámetros clave: características de diseño, selección de materiales y requisitos de precisión, que ayudan a calcular con precisión. compare los costos de creación rápida de prototipos CNC .

Diseño y complejidad geométrica: el tiempo es el mayor costo

Las formas complejas son difíciles y requieren mucho tiempo: las cavidades profundas con una relación profundidad-diámetro >5 deben utilizar herramientas especiales, las paredes de menos de 1 mm no son robustas y es probable que se deformen, aumentar el radio de las curvas internas de 0,5 mm a 1 mm aumenta la eficiencia en un 20-30 % y las superficies curvas exigen mecanizado en cinco ejes, lo que aumenta el costo de la creación rápida de prototipos CNC.

Selección de materiales: el arte de equilibrar rendimiento y costo

La dificultad del procesamiento de materiales y el precio impactan directamente el costo de creación rápida de prototipos. Diferentes materiales son adecuados para diferentes escenarios:

Tipo de material	Grado representativo	Dificultad de procesamiento	Coeficiente de costo relativo (6061 = 1)	Escenarios aplicables
Aleación de aluminio	6061/7075	Bajo	1.0/1.2	Prototipos estructurales convencionales, componentes no portantes.
Acero inoxidable	304/316	Medio-Alto	2,5/3,0	Resistencia a la corrosión, requisitos de alta resistencia.
Aleación de titanio	TC4	Alto	4.0-5.0	Prototipos médicos y aeroespaciales de alta precisión.
Plásticos de ingeniería	POM/Nailon	Medio	1.2-1.5	Prototipos aislantes y resistentes al desgaste.
Plásticos Especiales	OJEADA	Alto	6.0-8.0	Escenarios especiales de alta temperatura y alta resistencia.

Requisitos de precisión y superficie: el costo aumenta exponencialmente con cada mejora de grado

Las tolerancias y el acabado de la superficie impulsan la complejidad del proceso: una tolerancia de ±0,1 mm es suficiente, con ±0,025 mm, es un mecanizado de precisión y será costoso entre un 30 y un 50 %, el acabado de la superficie mediante fresado (valor Ra de 3,2 µm), el costo es el más bajo, y superficie pulida espejo (Ra de 0,8 µm).

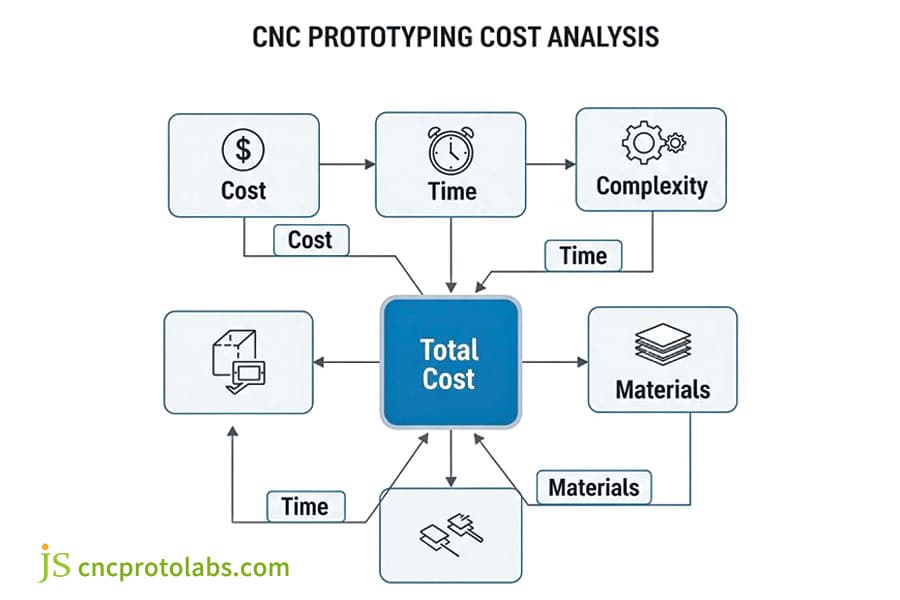

Figura 1 El costo de la creación de prototipos CNC depende de factores como la complejidad del diseño, la selección de materiales, los costos de mano de obra y los métodos de procesamiento.

¿Cómo se pueden controlar varios factores de costos en la creación rápida de prototipos CNC?

Ser capaz de ejecutar métodos eficaces de control de costos ayuda a optimizar o maximizar el valor del costo de creación rápida de prototipos a pesar del gasto en calidad.

Estrategia 1: Implementar el diseño para la fabricación (DFM)

DFM es el método principal de reducción de costos de mecanizado CNC de prototipos : simplificar formas geométricas, unificar radios de filete para reducir los cambios de herramientas, marcar solo superficies críticas con tolerancias estrictas y cortar estructuras complejas por separado puede ahorrar más del 40% de los costos.

Estrategia 2: optimizar las decisiones de producción y adquisiciones

Implemente pedidos integrados de varias partes para la distribución de costos; el plazo de entrega estándar de 7 a 10 días es entre un 30 y un 50 % menor que el pedido urgente de 48 horas; seleccione JS Precision para obtener un servicio perfecto para eliminar los gastos de logística en la subcontratación.

Estrategia 3: Combinación precisa de materiales y procesos

Elija los materiales según el escenario. Para empezar, se pueden utilizar aleaciones de aluminio de bajo coste, seguidas de pruebas de materiales con materiales de alto rendimiento para evitar un diseño excesivo.

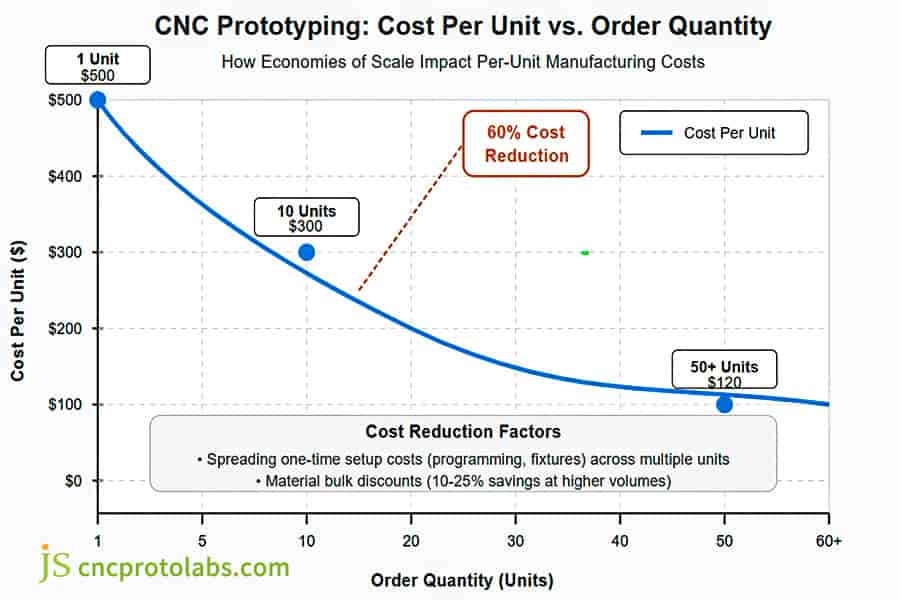

Figura 2 Una de las formas más efectivas de reducir costos en la creación de prototipos CNC es ordenar varios productos simultáneamente.

¿Cómo pueden las opciones de diseño reducir drásticamente los costos de creación de prototipos?

La fase de diseño determina el 80% de los costos de creación rápida de prototipos; incluso pequeñas optimizaciones del diseño pueden reducir significativamente los costos. Los siguientes estudios de caso demuestran vívidamente el valor del DFM.

Comparación de casos: diferencia de costos antes y después de la optimización

Dimensiones de diseño	Diseño Original	Diseño optimizado por DFM	Impacto en los costos	Tiempo optimizado (horas)
Radio de esquina interior	Múltiples esquinas interiores de profundidad R0,5 mm.	Unificado a R1mm	La eficiencia del mecanizado aumentó un 25 % y el desgaste de la herramienta se redujo un 30 %.	2.8
Estructura de cavidad profunda	3 cavidades profundas con una relación profundidad-diámetro > 8	Cambiado para insertar o dividir diseño	Reducción del tiempo de fresado de cavidades profundas en un 80 %	1.5
Requisitos de tolerancia	Todas las dimensiones requeridas ±0,05 mm	Sólo superficies de contacto críticas ±0,05 mm, otras ±0,1 mm	Paso de acabado reducido, costo reducido en un 20%	3.2
Tratamiento superficial	Anodizado general + pulido local	Anodizando sólo la superficie exterior, desbarbando las superficies no exteriores.	Costo de posprocesamiento reducido en un 40%	1.0
Total	-	-	Costo total reducido entre un 25% y un 40%	8.5

El costo de la creación de prototipos de mecanizado CNC se redujo entre un 25% y un 40% después de la optimización, manteniendo al mismo tiempo la funcionalidad, logrando así un equilibrio entre la viabilidad de fabricación y el costo.

El valor de la colaboración temprana con los fabricantes

La mayoría de los equipos sólo cotizan una vez finalizado el diseño, lo que significa que el coste de las modificaciones se vuelve muy elevado. Con optimización según ASME Y14.5-2009 , dispone de un análisis DFM gratuito antes de su finalización y, por lo tanto, le ayuda a evitar problemas.

Los ingenieros de JS Precision brindan recomendaciones sobre optimización estructural y de procesos , que han reducido en gran medida el costo de la creación rápida de prototipos sin afectar la funcionalidad.

¿Quiere que su diseño tenga una ventaja de costos desde el principio? Cargue sus archivos de diseño en JS Precision ahora y nuestros ingenieros de DFM le proporcionarán un informe de optimización detallado en un plazo de 24 horas, junto con una cotización rápida y precisa de servicios de prototipo, lo que le brindará control sobre los costos durante la fase de diseño.

Mecanizado CNC vs. Impresión 3D: ¿cuál es la adecuada para el presupuesto de su prototipo?

Al elegir soluciones de creación de prototipos y mecanizado CNC, la impresión CNC y 3D tienen sus propias ventajas y desventajas, con importantes diferencias de costos, y deben adaptarse según el escenario.

Beneficios del mecanizado CNC para la creación rápida de prototipos

Para pruebas funcionales de metales/plásticos de ingeniería, piezas que soportan carga, precisión superior a ±0,05 mm o calidades de superficie, el mecanizado CNC proporciona ventajas tecnológicas y de costo para la preproducción de series pequeñas de 10 a 500 piezas .

Ventaja de costos de la impresión 3D

En el caso de geometrías internas complejas, piezas de un solo concepto y piezas de demostración, que solo exigen verificaciones de tamaño, las ventajas de costo y tiempo de la impresión 3D se reflejan en ahorros de costos y tiempos de respuesta competitivos.

Estrategia híbrida: el mejor enfoque combinado en términos de costo y velocidad

Se puede llevar a cabo un proyecto complejo utilizando un enfoque híbrido que incluya la impresión 3D temprana de resina para la verificación, la impresión de metal en el proceso intermedio para la verificación y la finalización con mecanizado CNC.

¿No estás seguro de qué proceso es mejor para tu proyecto? Los ingenieros de JS Precision brindarán asesoramiento profesional en la selección de procesos según el propósito, la cantidad y los requisitos de precisión de su prototipo, mientras comparan los costos de creación rápida de prototipos de dos procesos para ayudarlo a elegir la solución óptima de creación de prototipos y mecanizado CNC.

Figura 3 A la hora de realizar prototipos, actualmente son habituales tanto el mecanizado CNC como los métodos de impresión 3D.

Estudio de caso: Cómo JS Precision ayuda a una startup médica de Silicon Valley a completar la iteración del prototipo de dispositivo

Costo y tiempo de entrega de Prototipos rápidos CNC han estado afectando directamente el proceso de I+D en la industria de dispositivos médicos. JS Precision ayudó a una startup de robots quirúrgicos con sede en Silicon Valley a superar las dificultades asociadas con el alto costo y el largo tiempo de entrega para la creación de prototipos de accesorios de aleación de titanio, logrando así un equilibrio entre costo y eficiencia .

Los desafíos de los clientes

El prototipo de un cliente contenía aleación TC4 con cavidades profundas y superficies a juego. Se necesitaron más de $2000 por una unidad con un plazo de entrega de 8 semanas del proveedor original estadounidense, lo que ralentizó la investigación y el desarrollo. Este prototipo tenía que ser biocompatible, de alta resistencia y con una tolerancia de ±0,02 mm, lo que dificultaba el mecanizado.

Solución de precisión JS

1. Colaboración profunda para DFM:

El análisis del modelo llevó a los ingenieros de JS Precision a darse cuenta de que una estructura hueca que no soporta carga era compleja de mecanizar. Las recomendaciones incluyeron rediseñar esta estructura desde el corte de alambre hasta soldar componentes para reducir directamente el tiempo de fresado de cavidades profundas en un 80 % y garantizar que esto no comprometa la integridad estructural.

2. Optimización de procesos:

Para superar el problema de la alta dureza y la baja conductividad térmica de las aleaciones de titanio, se máquina herramienta de precisión de cinco ejes con alta estabilidad, se utilizaron herramientas de corte de aleación de titanio dedicadas y un sistema de enfriamiento de alta presión para mejorar el proceso de corte, lo que resultó en una reducción del 25 % en el tiempo de mecanizado de una sola pieza y una tasa de desperdicio de menos del 1 %.

3. Integración de Cadenas de Suministro:

Al utilizar las ventajas de la cadena de suministro localizada , obtenemos rápidamente materia prima de aleaciones de titanio biocompatibles sin tener que esperar mucho tiempo como sería necesario para obtener material importado. Las operaciones de mecanizado, tratamiento térmico y pulido de precisión también se incorporan en nuestra propia fábrica.

Resultados cuantitativos:

Como resultado de la optimización, el costo de hacer un prototipo se redujo en un 32 % ($2000+ a $1360), lo que les dio más de $6400 en ahorros de costos con cada conjunto de 10 unidades, mientras que el tiempo de entrega ahora era de solo 2 semanas, lo que los llevó a completar 3 iteraciones a tiempo para la validación clínica, 3 meses antes del cronograma, con el prototipo satisfaciendo completamente los criterios.

¿Se enfrenta a requisitos de prototipo desafiantes similares? Contacte a JS Precisión . Combinamos experiencia en varias industrias para personalizar una solución de creación rápida de prototipos de mecanizado CNC, controlando estrictamente los costos, asegurando el tiempo de entrega y garantizando la calidad.

Figura 4 Accesorio del instrumento central del robot quirúrgico

¿Cómo puede reducir los costos finales de producción de prototipos rápidos CNC?

Además de la optimización del diseño, la optimización de procesos, la optimización de la gestión de proyectos, la gestión de pedidos o la optimización de la cadena de suministro también pueden reducir los costos en el mecanizado CNC de prototipos rápidos.

Maximice los efectos de los lotes y distribuya los costos fijos

• Consolidación de pedidos: Centralizar la producción de diferentes piezas permite la amortización única de los costos fijos, reduciendo los costos unitarios entre un 15% y un 20%.
• Fase de producción: antes de la producción en masa, probar prototipos ahorra costos innecesarios en la configuración.

La planificación y la comunicación crean valor

• Control de tiempo de entrega razonable: 5 a 10 días hábiles para plazos de entrega estándar, sin cargos urgentes (+30% a 100% para requisitos no urgentes).
• Defina claramente las prioridades: comunique prioridades claras a los proveedores para ayudar a proporcionar soluciones económicas que eviten el procesamiento excesivo.

Seleccione un proveedor de servicio completo para minimizar los cargos ocultos

JS Precision, o proveedor integral de soluciones, ayuda a evitar los costos que implica la subcontratación. La integración total de la cadena de suministro puede proporcionar un ahorro del 10-15% , que es un criterio importante en la gestión del costo total.

¿Quiere desbloquear sus exclusivas estrategias avanzadas de reducción de costos? Dígale a JS Precision la cantidad de su proyecto, la fecha de entrega y los requisitos principales, y planificaremos la solución de pedido óptima para usted, mientras le brindamos una solución transparente. cotización de servicio de creación rápida de prototipos para reducir aún más los costos totales.

¿Cómo obtener y evaluar una cotización transparente de servicio de creación rápida de prototipos?

Un paso necesario para gestionar el costo de la creación rápida de prototipos es tener una cotización de servicio de creación rápida de prototipos clara y precisa. Esto exige habilidades en procesos estandarizados y técnicas de evaluación.

Ofreciendo paquetes de consulta estándar para cotizaciones precisas

Entregar Modelos 3D STEP/IGES, Planos 2D detallados, nombres de materiales con su respectiva calidad, cantidad y fechas de entrega. Cuanto más detallados sean los datos, menor será el error de análisis y es posible ajustar el rango de las cotizaciones resultantes dentro de ±5%.

Decodificando una cotización profesional

Por lo tanto, una cotización profesional debe incluir elementos de materiales, horas de trabajo, posprocesamiento e impuestos. Es aconsejable tener cuidado cuando se ofrecen cotizaciones basadas únicamente en el costo total para evitar costos adicionales .

Elegir un proveedor: evaluación multidimensional, no solo precio

Núcleo de evaluación: si se brinda asesoramiento DFM, si existe equipo de mecanizado multieje, si existe un plan de control de calidad FAI, eficiencia de respuesta y capacidad de confidencialidad de NDA.

Preguntas frecuentes

P1: ¿Cuánto cuesta fabricar un prototipo simple de aleación de aluminio?

El precio de un prototipo del tamaño de un puño fabricado con una simple aleación de aluminio 6061 puede variar entre 150 y 400 dólares , dependiendo del nivel de precisión, entre otras técnicas de acabado.

P2: ¿Por qué los prototipos CNC son más caros que los prototipos impresos en 3D?

Los principales componentes del costo en CNC son el costo del material, el tiempo de la máquina y la programación, por lo que en gran medida son costos fijos . La impresión 3D consume muchos materiales y no necesita ninguna programación sofisticada, por lo que es ideal para objetos complejos y de baja resistencia.

P3: ¿Qué tan rápido puedo recibir mi prototipo rápido CNC?

Para componentes sencillos el tiempo de envío puede ser de 24 a 48 horas. Sin embargo, para el envío acelerado, cobran una tarifa de envío acelerado. El envío estándar tardará entre 5 y 10 días hábiles y ofrecerá una buena relación calidad-precio.

P4: ¿Qué materiales de creación de prototipos admite usted (JS Precision)?

JS Precision ofrece soporte para diferentes materiales, como metales como aleaciones de aluminio, acero inoxidable, aleaciones de titanio y latón, además de diferentes materiales plásticos de ingeniería, como POM, nailon y PEEK.

P5: ¿Cómo puedo garantizar la confidencialidad de mis dibujos de diseño?

JS Precision cumple estrictamente los acuerdos de confidencialidad. Los datos de los clientes son tratados en un sistema cifrado, mientras que el personal del proyecto está bajo cláusulas de confidencialidad que garantizan una seguridad integral.

P6: ¿Cuál es la pieza prototipo más pequeña que se puede mecanizar?

El equipo CNC de JS Precision puede mecanizar de manera confiable características de hasta 0,5 mm para necesidades de creación de prototipos de alta precisión para dispositivos micromédicos o componentes electrónicos.

P7: ¿Ofrecen servicios de montaje y pruebas funcionales?

Sí, JS Precision puede proporcionar una gama completa de servicios rápidos de prototipos, desde mecanizado de varias piezas hasta ensamblaje de precisión y pruebas funcionales básicas, como hermeticidad, para satisfacer todas sus necesidades en una sola parada.

P8: ¿Cuál es el proceso para volver a cotizar si el prototipo necesita modificación?

Proporcione los archivos del modelo con las modificaciones. JS Precision generalmente puede evaluar, en función de los cambios, el impacto en el costo y el tiempo de entrega en un día hábil. actualizar la cotización y proporcionar una explicación de las modificaciones.

Resumen

El control en la creación rápida de prototipos CNC significa esencialmente lograr un equilibrio óptimo entre el diseño, el proceso y la cadena de suministro , no simplemente la reducción de costos en un área. Con capacidad DFM profesional, servicio integral y amplia experiencia, JS Precision lo ayudará a controlar con precisión el costo de la creación rápida de prototipos.

Envíe sus archivos de diseño a JS Precision ahora , y le daremos un presupuesto detallado con sugerencias de optimización en un plazo de 24 horas. Ahorre tiempo con costos y tiempos de entrega controlables para llevar sus ideas innovadoras al mercado con rapidez.
