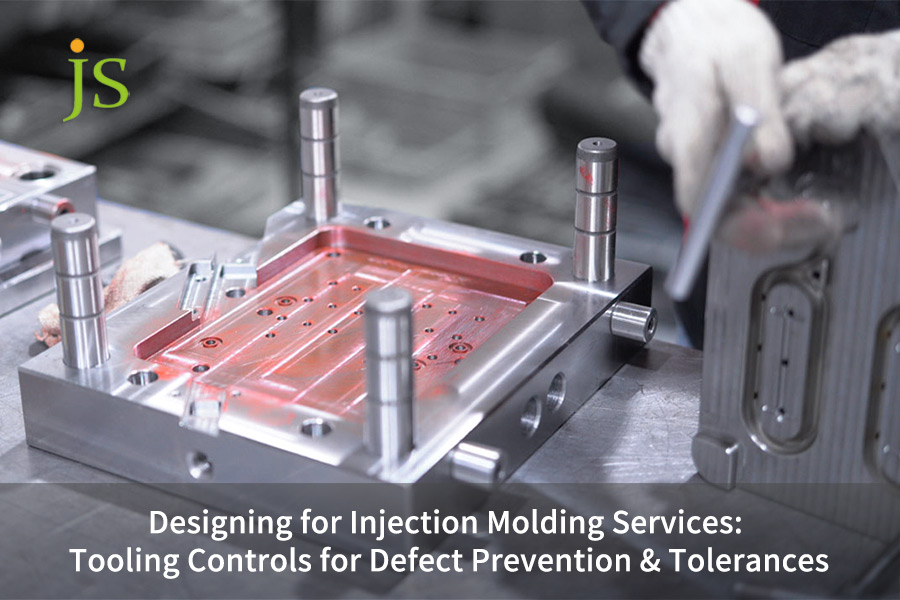

Progettazione per i servizi di stampaggio a iniezione: controlli degli stampi per la prevenzione dei difetti e le tolleranze

La progettazione degli stampi a iniezione è un fattore cruciale per la scalabilità della produzione di componenti in plastica di alta precisione. Nell'industria manifatturiera, i progettisti spesso si concentrano eccessivamente sulla creazione di modelli geometrici 3D con software CAD, trascurando il complesso comportamento termodinamico della plastica fusa all'interno dello stampo. Questo può causare ritardi nella consegna degli stampi o richiedere interventi di riparazione . In questo articolo, analizzeremo in dettaglio come mappare le specifiche di utilizzo alle azioni di controllo a livello di stampo, garantendo così tolleranze ristrette e svelando i costi nascosti della produzione di massa.

Di seguito i punti chiave che analizzeremo:

1. I fenomeni fisici alla base della relazione tra sforzo di taglio e ritiro non lineare per ottenere un controllo di tolleranza ad alta precisione.

2. Sfiato dello stampo e progettazione della geometria del punto di iniezione per la prevenzione e il controllo dei difetti superficiali.

3. Modalità per ottenere soluzioni di produzione di stampi di precisione che offrano un elevato ritorno sull'investimento (Cpk) già in fase di acquisto.

In seguito, tentiamo di analizzare queste problematiche tecniche, che i software DFM automatizzati convenzionali non sono in grado di ricavare, dal punto di vista di un ingegnere capo a livello di fabbrica.

Panoramica dei valori fondamentali delle soluzioni per stampi a iniezione

Punti chiave

• Progettazione e integrazione dello stampo: la semplificazione della progettazione per i servizi di stampaggio a iniezione e la definizione dei parametri di processo fondamentali prima dell'apertura dello stampo sono i prerequisiti principali per avviare lo sviluppo di prodotti privi di difetti.
• Mantenimento di tolleranze di precisione: grazie all'utilizzo di metodi di controllo e lavorazione di precisione degli stampi, è possibile mantenere costantemente le tolleranze dimensionali a 0,005 mm durante la produzione di massa.
• Controllo dei costi di produzione di massa: una corretta progettazione scientifica della struttura dello stampo non solo migliora la resa, ma riduce anche notevolmente i costi di ammortamento a lungo termine dello stampo e le spese occulte causate da ripetute riparazioni.

Perché affidarsi all'esperienza di JS Precision nella progettazione per la prevenzione dei difetti degli stampi a iniezione personalizzati?

La qualità della progettazione degli stampi a iniezione personalizzati influirà direttamente sul tasso di difettosità e sul costo complessivo nella fase di produzione di massa. Scegliere un partner di produzione con esperienza pratica può contribuire a ridurre i rischi della produzione di massa su larga scala fin dall'inizio .

Dalla nostra esperienza concreta con un progetto di connettore ad alta densità a 48 pin per il settore automobilistico, gli stampi valutati esclusivamente tramite software DFM automatizzato presentavano, in media, un tasso di scarto nella produzione di massa superiore di oltre l'11% rispetto agli stampi progettati da esperti umani.

I membri del nostro team di ingegneri vantano, in media, oltre 10 anni di esperienza nello sviluppo di stampi di precisione e conoscono a fondo le caratteristiche di stampaggio di materiali speciali come PEEK e PPS. Sono inoltre in grado di prevedere rischi nascosti che i software non riescono a identificare. Disponiamo di un sistema di produzione completo certificato ISO 9001:2015 e tutti i nostri progetti sono conformi a processi standardizzati di sviluppo e controllo qualità .

Abbiamo realizzato oltre 500 set di stampi a iniezione di alta precisione per diversi settori, tra cui quello automobilistico, medicale e aerospaziale. Invece di utilizzare output software standardizzati, ottimizziamo innanzitutto i progetti integrando i dati di stampaggio di prova e quelli della produzione di massa direttamente in fabbrica , garantendo così che le soluzioni abbiano un reale valore per la produzione su larga scala.

Una progettazione degli stampi eseguita da esperti può aiutarvi a evitare in anticipo oltre il 90% dei rischi di difetti nella produzione di massa. Potete contattare i nostri ingegneri senior per una valutazione di fattibilità personalizzata del vostro servizio di stampaggio a iniezione, al fine di identificare tempestivamente potenziali difetti di progettazione.

In che modo la progettazione per i servizi di stampaggio a iniezione sfrutta i controlli degli stampi per garantire tolleranze a livello di micron?

Nella progettazione per lo stampaggio a iniezione , non si tratta solo di modificare lo spessore delle pareti qua e là, ma di regolare il ritiro termico non lineare e la distribuzione delle sollecitazioni di stampaggio dello stampo. In questo modo, è possibile ottenere tolleranze estremamente ristrette con un bloccaggio a livello di 0,005 mm.

Controllo non lineare del ritiro dei materiali cristallini

Per produrre componenti di alta precisione, i software DFM tradizionali forniscono solo linee guida di tolleranza statica. Tuttavia, la produzione di stampi di precisione deve tenere conto delle variazioni di ritiro spaziale dei materiali cristallini (come PEEK e PPS) a diverse temperature dello stampo. La progettazione professionale di servizi di stampaggio a iniezione considera questa proprietà termodinamica come uno degli input di progettazione fondamentali.

Illustriamo l'utilizzo di fattori di compensazione del ritiro anisotropi correlati alle proprietà del materiale, allineandoli precisamente alle specifiche di progettazione delle tolleranze degli stampi a iniezione . La compensazione del ritiro viene effettuata nelle prime fasi del processo di stampaggio , in modo da controbilanciare le deviazioni dimensionali a livello solido che si verificano dopo lo stampaggio.

L'idea è molto simile a quella di concedere al tessuto un margine di restringimento in modo che la dimensione risulti perfetta dopo il lavaggio. Allo stesso modo, la precompensazione del restringimento nello stampo garantisce che il pezzo, una volta raffreddato, abbia le dimensioni desiderate .

Esecuzione dell'ottimizzazione della distribuzione dello sforzo di taglio all'estremità dello stampo

Il materiale fuso che scorre attraverso le parti dello stampo in cui si verificano bruschi cambiamenti di spessore delle pareti genera sollecitazioni di taglio localizzate. Questa è la causa principale della deformazione e della distorsione dei pezzi, ed è anche una delle principali variabili di processo che gli stampi per componenti ad alta tolleranza devono controllare . Realizziamo una distribuzione equilibrata delle sollecitazioni di taglio ottimizzando il sistema di canali di alimentazione e il punto di iniezione dello stampo.

• Spostare la posizione del punto di iniezione per direzionare il flusso del metallo fuso in modo che scorra più facilmente dalle zone a parete spessa a quelle a parete sottile .
• Utilizzare un design del canale di colata a gradiente per evitare la concentrazione di stress derivante da improvvisi cambiamenti nella velocità di flusso del fuso.
• Configurare un sistema dinamico di canali d'acqua a temperatura controllata per modificare la temperatura dello stampo in diverse aree e uniformare i tassi di raffreddamento in punti differenti.

Figura 1: Lavorazione CNC di precisione di anime di stampi in alluminio che garantisce tolleranze a livello di micron per utensili complessi.

Come ottimizzare la progettazione degli stampi a iniezione per eliminare completamente le bruciature da gas e i difetti di sfiato?

Se sulla superficie del pezzo sono presenti difetti dovuti alla combustione dei gas, la causa principale è da attribuire a un sistema di sfiato inadeguato nella progettazione dello stampo a iniezione, che dovrebbe essere il primo fattore da considerare. È necessario realizzare con precisione delle fessure di sfiato a livello micrometrico sia sulle superfici di separazione che sull'estremità di flusso dello stampo.

Generazione di aria intrappolata durante lo stampaggio a iniezione ad alta velocità

Durante il processo di stampaggio a iniezione rapido e ad alta pressione , l'aria che riempie la cavità dello stampo può essere compressa fino a temperature di diverse centinaia di gradi Celsius se non viene espulsa tempestivamente. Ciò causa la carbonizzazione del pezzo o addirittura la sua mancanza. La progettazione accurata del sistema di stampaggio a iniezione dovrebbe essere in grado di individuare le zone di emissione di gas e i punti di accumulo, in modo da poter ottimizzare ulteriormente la struttura di sfiato. I materiali che generano fumi ad alta velocità di flusso (ad esempio POM e PA66 + 30% GF) necessitano di una maggiore capacità di sfiato, che va oltre il normale spazio di separazione tra stampo e stampo.

In altre parole, è come se dell'acqua venisse iniettata rapidamente con una siringa e l'aria al suo interno, che non riesce a fuoriuscire, venisse compressa e riscaldata . Questo sarebbe il caso della bruciatura dei pezzi nello stampo a causa dell'aria intrappolata.

Soluzione di lavorazione di precisione per scanalature di ventilazione a livello micrometrico

In base ai diversi materiali, selezioniamo con precisione la posizione e la profondità delle scanalature di sfiato, realizzando poi una sfiatazione a livello micrometrico mediante lavorazioni di precisione con stampi a iniezione . Ciò garantisce uno sfiato dell'aria senza ostacoli e senza la formazione di bave. Un servizio affidabile di stampaggio a iniezione personalizzato offre anche una sequenza completa di verifica dello sfiato. I dati principali sono riportati nella tabella sottostante:

La progettazione del sistema di ventilazione dovrebbe seguire questi 3 punti principali:

1. Per evitare la potenziale formazione di bagliori, la profondità dello sfiato deve essere limitata con precisione all'intervallo approvato per quel particolare materiale.

2. I fori di sfiato vengono generalmente creati all'estremità di flusso dove il metallo fuso viene introdotto per ultimo, oppure sul fondo dei fori ciechi.

3. Gli sfiati devono essere equidistanti lungo la superficie di separazione per evitare pressioni locali troppo elevate .

Figura 2: Primo piano di una pressa a iniezione che produce ingranaggi in plastica nera ad alta precisione.

In che modo la progettazione di stampi a iniezione personalizzati bilancia i costi iniziali con i rendimenti produttivi a lungo termine?

L'essenza del controllo dei costi nella progettazione di stampi a iniezione personalizzati consiste nell'adattare scientificamente la qualità dell'acciaio, il numero di cavità e il sistema di canali di alimentazione in base alla dimensione dell'ordine, in modo da bilanciare al meglio i costi iniziali e i benefici futuri.

Logica di selezione dell'acciaio basata su EAU

Quando i responsabili degli acquisti si concentrano esclusivamente sull'ottenimento di stampi a basso costo, non si rendono conto che molti dei loro prodotti andranno persi e che dovranno affrontare tempi di inattività dovuti all'utilizzo di stampi di qualità inferiore nella produzione di grandi quantità . La scelta di un buon sistema di stampi a iniezione personalizzati deve essere effettuata con un tipo di acciaio adatto al volume di produzione. Possiamo suggerire i tipi di acciaio per stampi a iniezione più appropriati in base al consumo annuo stimato (EAU) del cliente.

Di seguito è riportata una tabella che illustra i diversi tipi di acciaio e i loro utilizzi:

Nel caso di prototipazione di piccole serie, stampi in alluminio o acciaio P20 potrebbero essere sufficienti . Per i progetti di produzione di massa, dove il numero di cicli di stampaggio supererà i 500.000, l'utilizzo di acciai di alta qualità come il 2344 o l'S136, trattati termicamente a HRC 48-52 , è indispensabile per garantire la durata e la stabilità dimensionale dello stampo.

Metodo di contabilità dei costi dell'intero ciclo di vita

È impossibile stimare scientificamente il costo di uno stampo considerando solo il costo dell'investimento iniziale; è necessario tenere conto del costo complessivo dello stampo durante l'intero ciclo di vita . Le soluzioni di stampaggio a iniezione di alta gamma si basano sul ritorno sull'investimento (ROI) dell'intero ciclo di vita come principale criterio di valutazione.

La formula chiave è: Costo totale = Costo degli stampi + (Prezzo unitario del pezzo, Volume di produzione). Questa analisi dovrà tenere conto dei tre costi principali:

• Costi una tantum di produzione dello stampo e di stampaggio di prova.
• Costi unitari di lavorazione del prodotto durante la produzione di massa.
• Costi occulti associati alla riparazione, alla manutenzione e ai tempi di inattività degli stampi a iniezione durante il ciclo di vita della produzione.

Una scelta oculata dello stampo può farti risparmiare oltre il 20% sui costi complessivi dell'intero ciclo di vita. Puoi inviarci il volume di produzione previsto e i requisiti del prodotto per ottenere un piano di contabilità dei costi personalizzato per l'intero ciclo di vita delle soluzioni di stampaggio a iniezione, valutando con precisione il tuo ritorno sull'investimento.

In che modo le soluzioni di stampaggio a iniezione di alta qualità risolvono i problemi di fessurazione nello stampaggio con inserti metallici?

Uno dei valori fondamentali su cui si basano le soluzioni di stampaggio a iniezione è trovare un modo per porre fine al problema delle cricche attorno agli inserti metallici, causate dalla differenza nei coefficienti di dilatazione lineare (CTE) dei due materiali, attraverso un preriscaldamento preciso dello stampo e l'ottimizzazione dei canali di alimentazione.

Principio di sollecitazione del coefficiente di dilatazione termica (CTE) Differenza tra due materiali

Con gli inserti metallici stampati a iniezione con cursori in acciaio inossidabile o rame, la differenza nel coefficiente di dilatazione termica (CTE) della plastica e del metallo è piuttosto elevata. Quando la plastica si raffredda attorno al metallo, si generano tensioni interne dovute alla differenza di ritiro , che possono eventualmente causare crepe. Le soluzioni specializzate per gli stampi a iniezione tengono conto di questa proprietà fisica come un limite di progettazione fondamentale e implementano soluzioni di preriscaldamento per gli stampi a iniezione.

In sintesi, i diversi tassi di dilatazione e contrazione termica della plastica e del metallo sono come due corde legate insieme, ma poiché vengono allungate a velocità diverse, possono rompersi durante il raffreddamento . Preriscaldare il metallo e diminuire la velocità di raffreddamento può evitare il problema delle crepe.

Misure di prevenzione e controllo delle crepe all'estremità dello stampo

Consideriamo il problema delle cricche negli inserti sia dal punto di vista della struttura dello stampo che del controllo del processo. Il cliente ha a disposizione un servizio completo di stampi di precisione, dal preriscaldamento al raffreddamento degli stampi a iniezione . I metodi includono:

1. Utilizzare un sistema di riscaldamento a induzione locale per assicurarsi che l'inserto raggiunga la corretta temperatura di preriscaldamento prima di chiudere lo stampo, in modo da limitare la differenza di temperatura con il materiale fuso.

2. Modificare il design del canale di iniezione per ridurre la velocità di taglio del fuso in prossimità dell'area di inserimento, in modo da diminuire la concentrazione di stress.

3. Modificare il profilo di raffreddamento per ridurre la velocità di raffreddamento nella zona di inserimento, in modo che la plastica e il metallo si contraggano insieme.

Figura 3: Vista in sezione di una grande pressa a iniezione e di ingranaggi in plastica nera finiti durante la produzione in serie.

Perché la scelta di un servizio di attrezzaggio di precisione migliora drasticamente la coerenza dimensionale degli stampi multicavità?

Il vantaggio principale del servizio di utensili di precisione è che, grazie ad apparecchiature di lavorazione e collaudo di altissima precisione, l'errore di lavorazione di una singola cavità in uno stampo multicavità è limitato a 0,002 mm , garantendo così la coerenza dimensionale di tutte le altre cavità.

Principali cause di non conformità dimensionale negli stampi multicavità

Nella produzione multicavità, ad esempio con un singolo canale di alimentazione da otto o sedici cavità, lo squilibrio dei canali, la pressione e piccole variazioni nella geometria dello stampo possono causare una variazione dimensionale del prodotto tale che anche i valori di Cpk possono essere inferiori a 1,0; di conseguenza, i prodotti risultano al di sotto degli standard qualitativi della produzione di fascia alta. Un servizio specializzato di lavorazione di precisione elimina le differenze dimensionali delle cavità degli stampi a iniezione sia dal punto di vista della lavorazione che della progettazione dei canali di flusso.

Di seguito sono riportate le differenze nelle capacità di garanzia della precisione di varie apparecchiature di lavorazione, illustrate nella tabella seguente:

Soluzioni di canali di flusso completamente equalizzati e lavorazioni di alta precisione

Garantire la perfetta corrispondenza tra le cavità sia dal punto di vista della lavorazione che della progettazione. Un servizio di stampaggio a iniezione personalizzato e con esperienza si attiene a rigorosi standard di ispezione cavità per cavità per mantenere la precisione delle prestazioni degli stampi a iniezione. Ecco le istruzioni specifiche:

• Per garantire che la precisione geometrica di ogni cavità venga riprodotta senza alcuna deviazione , vengono utilizzati un centro di lavoro CNC a cinque assi e attrezzature svizzere di elettroerosione a filo di altissima precisione.
• Il design del canale di colata completamente bilanciato è realizzato in modo che il materiale fuso entri simultaneamente in tutte le cavità alla stessa pressione e temperatura.
• Per misurare ciascuna cavità (secondo lo standard metrologico ISO 10360-2 ) viene utilizzata una macchina di misura a coordinate Zeiss, in modo che le deviazioni dimensionali di tutte le cavità rientrino nei limiti consentiti.

Figura 4: Due grandi stampi a iniezione multicavità esposti in un moderno impianto di produzione.

Come ottenere un preventivo trasparente e chiaro per la realizzazione di stampi a iniezione, senza costi nascosti prima della produzione?

È fondamentale che un preventivo per stampi a iniezione sia completamente chiaro e trasparente, specificando nel dettaglio i costi in base al tipo di base dello stampo, al tipo di acciaio, alla procedura di trattamento termico e al ciclo di cambio stampo DFM, per evitare costi nascosti in seguito.

Le trappole più comuni per le commissioni nascoste nel settore

Esistono molti stabilimenti di produzione non qualificati che attirano i clienti con preventivi iniziali molto bassi, per poi addebitare costi esorbitanti una volta che il prodotto è pronto, adducendo motivazioni come modifiche al design, variazioni alla texture della pelle, modifiche agli stampi a iniezione o prove di stampaggio e campionatura . Il costo finale può addirittura superare del 30% il preventivo iniziale. Un preventivo per gli stampi a iniezione redatto in modo approssimativo può spesso essere la causa di successive controversie sui costi.

Suggerimento esclusivo per la risoluzione dei problemi: vuoi evitare di incappare in un aumento di prezzo successivo? Allora, quando ricevi un preventivo nettamente inferiore alla media del settore, assicurati di verificare esattamente quali elementi sono inclusi.

Principi fondamentali della trasparenza dei prezzi

Utilizziamo un sistema di prezzi trasparente e completo. Ogni preventivo offre una ripartizione dettagliata dei costi e non applichiamo mai costi nascosti. Un preventivo standard per stampi a iniezione personalizzati dovrebbe illustrare l'intera struttura dei costi, inclusi i servizi correlati di stampaggio a iniezione e collaudo. I dettagli principali sono:

1. Marca e numero di modello della base dello stampo standard, ad esempio basi per stampi LKM.

2. Il grado, la provenienza e lo standard di durezza del trattamento termico dell'acciaio della cavità.

3. La marca e i dettagli dei componenti come i canali caldi, ad esempio i canali caldi Yudo.

4. Produzione di prova gratuita e servizi correlati per la consegna del campione T0/T1.

Un preventivo trasparente ti aiuta a evitare completamente i costi nascosti. Puoi inviare subito i tuoi disegni 3D e ricevere un preventivo dettagliato per stampi a iniezione personalizzati, senza costi nascosti, entro 24 ore, per decisioni di acquisto più serene.

In che modo JS Precision ha progettato stampi a iniezione personalizzati per ridurre drasticamente gli scarti per un cliente di primo livello nel settore dei connettori per l'industria automobilistica?

L'ottimizzazione della progettazione di stampi a iniezione personalizzati può risolvere direttamente il problema della resa produttiva nella produzione di massa di componenti di alta precisione. Abbiamo aiutato clienti Tier 1 del settore automobilistico a ridurre significativamente il tasso di scarto dei loro connettori .

Punti critici per il cliente

Durante la produzione in serie di un connettore elettronico di precisione ad alta densità a 48 pin da parte di un fornitore globale di componenti automobilistici di primo livello , lo stampo a iniezione personalizzato fornito dal fornitore originale ha presentato problemi quali una ventilazione inadeguata e un controllo della temperatura non uniforme.

La causa principale risiedeva nella mancanza di controllo del processo durante la fabbricazione degli stampi a iniezione , che portava a frequenti micro-ritiri attorno ai fori e a un posizionamento dei contatti fuori specifica. Il tasso di scarto nella produzione di massa era salito al 14,5% e il Cpk era di soli 0,88, valore insufficiente per soddisfare la certificazione dimensionale IATF 16949 per il settore automobilistico, mettendo così a rischio l'intera linea di produzione e costringendola all'arresto.

Soluzione di precisione JS

Il nostro team tecnico ha eseguito un'ottimizzazione completa dello stampo da 3 diverse prospettive, come segue:

• Bilanciamento del flusso e controllo del taglio: dopo aver eseguito una simulazione dettagliata della dinamica dei fluidi utilizzando il software Moldflow, il cancello laterale originale è stato sostituito con un cancello sottomarino a forma di ventaglio multipunto che ha bilanciato la pressione di iniezione e ha ridotto al minimo la distribuzione dello sforzo di taglio del fuso.
• Lavorazione di scanalature di ventilazione a livello micrometrico: canali di ventilazione sottovuoto profondi 0,015 mm sono stati accuratamente incisi alle estremità dei fori dei connettori e alla base dei fori ciechi per rimuovere efficacemente la resistenza del gas.
• Canali di raffreddamento conformi: I canali di raffreddamento conformi sono stati configurati per seguire perfettamente il profilo del pezzo utilizzando la tecnologia di stampaggio a iniezione con inserti in 3D. Ciò ha permesso di ottenere una dissipazione del calore uniforme e localizzata e di ridurre del 78% la deformazione causata dalle sollecitazioni termiche di raffreddamento non lineari .

Lezioni apprese dai fallimenti

Nella fase di stampaggio di prova T0, il gruppo ha aumentato incautamente la velocità di raffreddamento per ridurre il tempo di ciclo. Tuttavia, ciò ha comportato una cristallinità insufficiente del guscio del connettore e la comparsa di deformazioni secondarie dovute all'invecchiamento . Questo è un caso classico che dimostra quanto sia importante la validazione degli stampi a iniezione prima della produzione di massa.

Le modifiche al processo sono state apportate immediatamente riprogrammando il controllo del feedback della temperatura dell'olio e il tempo di mantenimento della pressione del regolatore della temperatura dello stampo, mentre il principale risultato pratico è stato anche è stato formulato che la curva di raffreddamento della pressione di mantenimento non dovrebbe essere compressa ciecamente durante lo stampaggio a iniezione di precisione di materie plastiche cristalline.

Risultati finali

A seguito della fase finale di ottimizzazione, il tasso di scarto per la produzione in serie di questo connettore è stato dello 0,3%, mentre la dimensione critica Cpk si è mantenuta stabile al di sopra di 1,45. Pertanto, il valore complessivo dell'ottimizzazione degli stampi per componenti ad alta tolleranza e il miglioramento delle prestazioni degli stampi a iniezione sono stati pienamente dimostrati da questo risultato. Il tempo di ciclo del singolo stampo si è ridotto di 4 secondi e il cliente ha superato con successo la certificazione IATF 16949. Il responsabile della qualità della catena di fornitura del cliente ha elogiato la soluzione, definendola un efficace risparmio multimilionario per la catena di fornitura.

Le soluzioni consolidate per l'ottimizzazione degli stampi possono risolvere rapidamente i problemi di resa nella produzione di massa e aiutarvi a recuperare ingenti perdite. Potete consultare altri casi di successo nel settore per comprendere gli effetti concreti dell'implementazione del nostro servizio di stampaggio a iniezione personalizzato in diversi ambiti.

Perché scegliere JS Precision come partner strategico per i servizi di stampaggio a iniezione di alta precisione?

La qualità della produzione di componenti ad alta tolleranza dipende in larga misura dalle capacità di lavorazione fisica e dall'esperienza ingegneristica del produttore. JS Precision può fornirvi supporto per la produzione di precisione durante l'intero processo.

Capacità ingegneristiche complete

Non avete bisogno di un intermediario che si limiti a inoltrare il vostro disegno, né di una piattaforma improvvisata basata esclusivamente su software automatizzati , ma di una vera e propria azienda manifatturiera con una solida esperienza ingegneristica, in grado di controllare rigorosamente le tolleranze, e che sia locale e professionale. Trasmettiamo il messaggio di "progettazione per servizi di stampaggio a iniezione" durante l'intero processo di sviluppo del progetto e offriamo tre servizi end-to-end fondamentali:

1. Prima della realizzazione dello stampo: Eseguire audit di ottimizzazione DFM approfonditi per individuare i rischi di progettazione nella fase più precoce.

2. Durante la produzione: impiego di macchinari di altissima precisione e controllo qualità dell'intero processo.

3. Dopo la produzione di massa: Offriamo il monitoraggio dimensionale del Cpk e il supporto per la manutenzione degli stampi a iniezione.

Integriamo le conoscenze e l'esperienza acquisite in anni di lavorazione meccanica in ogni singolo progetto, offrendo un servizio completo e integrato a ciclo chiuso .

Un sistema di gestione dei progetti trasparente e facile da controllare.

Lo stabilimento in cui operiamo è certificato ISO 9001 per il sistema di gestione della qualità e i progetti per il settore automobilistico vengono realizzati secondo gli standard IATF 16949. Le istruzioni operative standardizzate per la lavorazione di precisione contribuiscono a garantire un'esecuzione impeccabile in ogni fase del processo.

Oltre al rigoroso controllo della qualità degli stampi a iniezione , tutti i progetti sono accompagnati da certificati di tracciabilità dei materiali e report di controllo dimensionale. Insieme a prezzi di fabbrica estremamente competitivi, tuteliamo i vostri progetti di fascia alta . Collaborando con noi, avrete un contatto diretto con i team di ingegneri in prima linea, eliminando così i costi di comunicazione degli intermediari.

FAQ

D1: Quali sono le principali differenze tra la progettazione professionale di stampi a iniezione e l'analisi automatizzata tramite software DFM?

Il software DFM automatizzato rileva solo la geometria della superficie, come lo spessore della parete. La nostra analisi professionale va ben oltre, a livello termodinamico, dove misuriamo con precisione il ritiro non lineare delle materie plastiche cristalline, lo stress di taglio del punto di iniezione e l'orientamento delle fibre di vetro . Inoltre, escludiamo la deformazione della struttura dello stampo basata sulla produzione in serie di Cpk 1.33.

D2: Quali tecniche impiega JS Precision per soddisfare i requisiti di tolleranza più critici per i progetti di stampi a iniezione personalizzati?

La nostra strategia si basa sull'utilizzo di macchinari all'avanguardia e su una metrologia rigorosa. Eseguiamo lavorazioni CNC a cinque assi e elettroerosione a filo lento di fabbricazione svizzera per mantenere la tolleranza di lavorazione della cavità entro 0,002 mm, riduciamo le sollecitazioni termiche mediante raffreddamento conformale e bilanciamento dei canali di colata e utilizziamo anche una macchina di misura a coordinate Zeiss per verificare che le dimensioni del prodotto siano entro 0,005 mm.

D3: Quali sono i dettagli del vostro preventivo per stampi a iniezione trasparenti?

Il nostro preventivo include un elenco completo dei materiali e nessun costo nascosto . Tra le voci considerate figurano la qualità della base dello stampo Longji, l'acciaio della cavità (ad esempio Uddeholm S136 temprato a HRC 48-52), i dettagli del canale caldo Liudao, la durata dello stampo, le richieste di texture e i costi per la prova di stampaggio T0/T1 e il rapporto dimensionale. Dopo aver inviato i disegni , il preventivo verrà emesso e tutti i costi saranno chiaramente indicati in anticipo.

D4: Che ruolo svolgono gli stampi a iniezione personalizzati professionali nella correzione dei difetti di combustione del gas?

La rimozione dei segni di bruciatura richiede una progettazione dello sfiato a livello micrometrico. Nel punto di terminazione del flusso, il fuso ad alta pressione può facilmente accumulare gas e causare bruciature. Basandoci sulla simulazione fluidodinamica, abbiamo scolpito con estrema precisione scanalature di sfiato da 0,015 mm a 0,02 mm sulla superficie di separazione, inclusi fori ciechi, per consentire la fuoriuscita del gas ad alta pressione ed evitare così la formazione di bave.

D5: Avvalersi di un servizio di attrezzature di precisione di alta gamma contribuisce a ridurre i costi di ammortamento degli stampi a lungo termine?

Certamente. Gli stampi di scarsa qualità si usurano e si rompono rapidamente, e la produzione si ferma a causa di problemi e riparazioni dovuti a bave e errori dimensionali. Il nostro acciaio importato, unito al trattamento termico sottovuoto, garantisce una durata dello stampo di oltre 500.000 cicli , riducendo notevolmente i costi di ammortamento e le spese di manutenzione per ogni singolo pezzo.

D6: Qual è il criterio di ottimizzazione della struttura di transizione dello spessore della parete per i progettisti nella preparazione dei servizi di stampaggio a iniezione?

Per prevenire deformazioni o fessurazioni da stress nelle fasi successive dello sviluppo del prodotto, è opportuno evitare bruschi cambiamenti nello spessore delle pareti, poiché questi causano la massima concentrazione di stress dall'interno e diverse velocità di ritiro. Pertanto, è necessario prevedere una zona di transizione graduale con un rapporto di almeno 3:1 per facilitare il riempimento della cavità da parte del materiale fuso, riducendo le differenze locali di velocità di taglio.

D7: Qual è la quantità minima d'ordine per gli utensili di alta precisione di JS Precision per progetti di componenti ad alta tolleranza?

In qualità di produttori B2B estremamente flessibili, siamo in grado di supportare la verifica di precisione di piccoli lotti. Per quanto riguarda la produzione di stampi in acciaio di altissima precisione, offriamo quantitativi minimi di produzione transitori a partire da 500-1000 pezzi con tempi di consegna molto brevi, aiutando i nostri clienti del settore medicale e automobilistico a portare avanti le loro produzioni di massa senza intoppi.

D8: Che impatto ha la posizione del punto di iniezione negli stampi a iniezione personalizzati sulle caratteristiche meccaniche dei componenti strutturali?

La posizione del punto di iniezione determina la posizione della linea di saldatura e l'orientamento molecolare. Talvolta, se il punto di iniezione non è posizionato correttamente, la linea di saldatura può trovarsi proprio nell'area portante della struttura, con conseguente calo di resistenza del 40%. Utilizzando l'analisi del flusso di stampaggio Moldflow, posizioniamo la linea di saldatura lontano dall'area critica, preservando così la resistenza agli urti del componente.

Riepilogo

Una buona progettazione dello stampaggio a iniezione basata su disegni 3D non è sufficiente. Dovrebbe essere parte integrante dell'ottimizzazione della progettazione per la producibilità (DFM), implementata in modo tangibile con un controllo a bordo stampo ancor prima della realizzazione degli stampi stessi. Grazie alla regolazione precisa dello stress di taglio del canale di alimentazione, alla messa a punto della struttura delle scanalature di sfiato a livello micrometrico e all'utilizzo di macchine CNC a cinque assi avanzate, le aziende possono risolvere preventivamente le cause dei difetti più comuni, tra cui ritiro, bruciatura e deformazione, garantendo così un'elevata precisione dimensionale anche dopo decine di migliaia di cicli di stampaggio . In questo modo, la scelta casuale di stampi a basso costo o l'eccessivo affidamento a software di preventivazione automatizzati potrebbero comportare costi nascosti insostenibili e alti tassi di scarto durante la produzione di massa.

Non rischiate che piccoli errori nei disegni si trasformino in costi enormi durante la produzione di massa! Noi di JS Precision disponiamo di un team di ingegneri esperti e di attrezzature di altissima precisione per la lavorazione e il controllo qualità. Vi invitiamo a inviarci i vostri disegni CAD 3D (formato STEP/IGS supportato) e il nostro ingegnere capo vi fornirà gratuitamente, entro 24 ore, una valutazione di fattibilità DFM (Design for Manufacturing), comprensiva di simulazione della pressione del canale di alimentazione, posizionamento del punto di iniezione e consigli sullo sfiato, oltre a un preventivo trasparente per la produzione dello stampo e la produzione di massa, senza costi nascosti.
