Projeto para serviços de moldagem por injeção: Controle de ferramentas para prevenção de defeitos e tolerâncias

O projeto de moldes de injeção é um fator crucial para determinar o sucesso da produção em larga escala de peças plásticas de alta precisão. Na indústria de manufatura, os engenheiros de projeto frequentemente se concentram tanto na elaboração dos modelos geométricos 3D em softwares CAD que negligenciam o complexo comportamento termodinâmico do plástico fundido dentro da cavidade do molde, o que pode resultar em atrasos na entrega ou necessidade de reparos . Neste artigo, analisaremos detalhadamente como mapear as especificações de uso para as ações de controle no nível do molde, garantindo tolerâncias rigorosas e revelando os custos ocultos da produção em massa.

A seguir, apresentamos os principais pontos que iremos explorar:

1. Os fenômenos físicos subjacentes à relação entre tensão de cisalhamento e retração não linear na obtenção de um controle de tolerância de alta precisão.

2. Ventilação do molde e projeto da geometria do ponto de injeção para a prevenção e o controle de defeitos superficiais.

3. Formas de obter soluções de fabricação de moldes de precisão que ofereçam alto retorno sobre o investimento (Cpk) na fase de compra.

Em seguida, tentamos analisar essas questões técnicas que o software DFM automatizado convencional não é capaz de extrair do ponto de vista de um engenheiro-chefe de fábrica.

Visão geral dos principais valores das soluções de ferramentas de moldagem por injeção

Principais conclusões

• Projeto e Integração de Moldes: Otimizar o projeto para serviços de moldagem por injeção e garantir os parâmetros essenciais do processo antes da abertura do molde é o principal pré-requisito para iniciar o desenvolvimento de produtos sem defeitos.
• Garantindo tolerâncias de precisão: As tolerâncias dimensionais podem ser mantidas de forma consistente em 0,005 mm durante a produção em massa, utilizando métodos de controle e processamento de moldes de precisão.
• Controle dos custos de produção em massa: Um projeto adequado da estrutura do molde, do ponto de vista científico, não só melhora o rendimento, como também reduz significativamente os custos de amortização do molde a longo prazo e as despesas ocultas causadas por reparos repetidos.

Por que confiar na experiência da JS Precision em design de prevenção de defeitos para moldes de injeção personalizados?

A qualidade do projeto de moldes de injeção personalizados impacta diretamente a taxa de defeitos e o custo total na fase de produção em massa. Selecionar um parceiro de fabricação com experiência prática pode ajudar a minimizar os riscos da produção em larga escala desde o início .

Com base em nossa experiência prática com um projeto de conector automotivo de alta densidade de 48 pinos, os moldes avaliados apenas por meio de software DFM automatizado apresentaram, em média, uma taxa de refugo na produção em massa 11% maior do que os moldes projetados por especialistas.

Nossa equipe de engenharia possui, em média, mais de 10 anos de experiência em desenvolvimento de moldes de precisão e está familiarizada com as características de moldagem de materiais especiais como PEEK e PPS. Além disso, nossos engenheiros conseguem prever riscos ocultos que o software não identifica. Possuímos um sistema de produção completo com certificação ISO 9001:2015 , e todos os nossos projetos seguem processos padronizados de desenvolvimento e inspeção de qualidade .

Já produzimos mais de 500 conjuntos de moldes de injeção de alta precisão para diversos setores, incluindo automotivo, médico e aeroespacial. Em vez de utilizarmos resultados padronizados de software, otimizamos os projetos integrando dados de moldagem de teste e de produção em massa diretamente da fábrica , garantindo assim que as soluções tenham valor prático para a produção em larga escala.

Um projeto de moldes bem elaborado pode ajudar a evitar mais de 90% dos riscos de defeitos na produção em massa. Entre em contato com nossos engenheiros seniores para uma avaliação personalizada da viabilidade do seu serviço de ferramentas de injeção e identifique possíveis falhas de projeto precocemente.

Como os serviços de projeto para moldagem por injeção aproveitam os controles de ferramentas para garantir tolerâncias em nível de mícron?

Quando se trata de projetar para serviços de moldagem por injeção , não se trata apenas de alterar a espessura da parede aqui e ali, mas sim de regular a contração térmica não linear e a distribuição de tensões do molde. Dessa forma, é possível alcançar tolerâncias extremamente rigorosas, com travamento em nível de 0,005 mm.

Controle da contração não linear de materiais cristalinos

Para produzir peças de alta precisão, o software DFM tradicional fornece apenas diretrizes de tolerância estática. No entanto, a fabricação de moldes de precisão precisa levar em consideração as variações de contração espacial de materiais cristalinos (como PEEK e PPS) em diferentes temperaturas do molde. O projeto profissional de moldes de injeção considera essa propriedade termodinâmica como um dos principais insumos de projeto.

Ilustramos o uso de fatores de compensação de contração anisotrópicos relacionados às propriedades do material, alinhando-se precisamente com as especificações de projeto de tolerância de moldes de injeção . A compensação de contração é realizada no início da etapa de processamento do molde , de forma que os desvios dimensionais após a moldagem no nível sólido sejam contrabalançados.

A ideia é muito semelhante a dar à roupa uma margem de encolhimento para que o tamanho fique perfeito após a lavagem. Da mesma forma, a pré-compensação do encolhimento no molde garante que a peça saia do resfriamento no tamanho desejado .

Otimização da distribuição da tensão de cisalhamento na extremidade do molde

O fluxo de material fundido através das partes do molde onde ocorrem mudanças repentinas na espessura da parede gera tensão de cisalhamento local. Essa é a principal causa de empenamento e deformação da peça, sendo também uma variável essencial que as ferramentas para peças de alta tolerância precisam controlar . Conseguimos a distribuição equilibrada da tensão de cisalhamento otimizando o sistema de canais de injeção e o sistema de alimentação das ferramentas do molde de injeção.

• Ajuste a posição do bico de injeção para direcionar o material fundido, facilitando o fluxo de áreas de paredes espessas para áreas de paredes finas .
• Utilize um sistema de canais de alimentação com gradiente para evitar a concentração de tensões resultante de mudanças repentinas na taxa de fluxo do material fundido.
• Configure um sistema dinâmico de canais de água com controle de temperatura para alterar a temperatura do molde em diversas áreas e equalizar as taxas de resfriamento em diferentes locais.

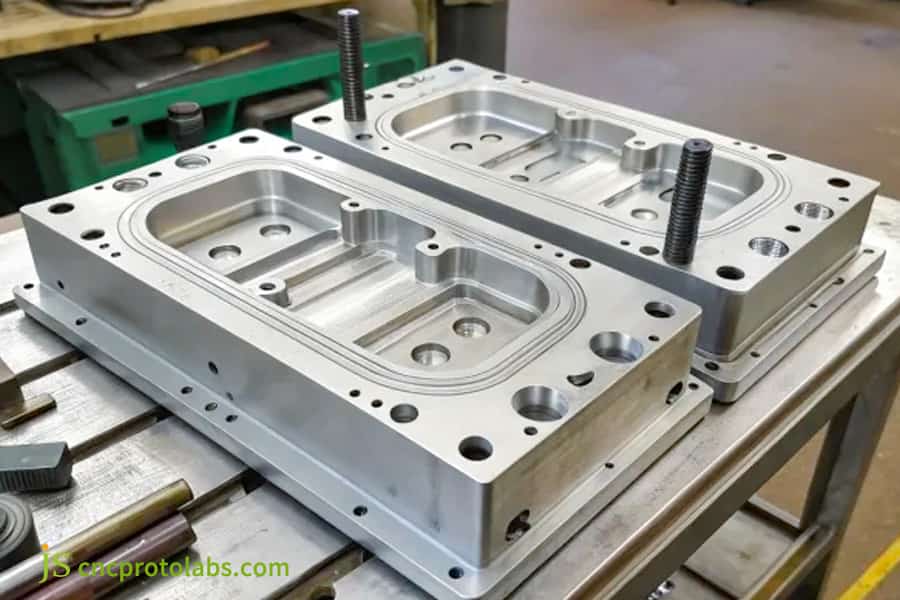

Figura 1: Usinagem CNC de precisão de núcleos de moldes de alumínio, garantindo tolerâncias em nível micrométrico para ferramentas complexas.

Como otimizar o projeto de moldes de injeção para eliminar completamente queimaduras por gás e defeitos de ventilação?

Se houver defeitos de queima de gás na superfície da peça, isso se deve principalmente a um sistema de ventilação inadequado no projeto do molde de injeção, que deve ser o primeiro fator a ser considerado. Ranhuras de ventilação com precisão micrométrica devem ser fabricadas com exatidão nas superfícies de separação, bem como na extremidade de fluxo dos moldes.

Geração de ar aprisionado durante a moldagem por injeção de alta velocidade

Durante o processo de moldagem por injeção de alta pressão e alta velocidade, o ar que preenche a cavidade do molde pode ser comprimido a uma temperatura de várias centenas de graus Celsius se não for expelido a tempo. Isso causa carbonização da peça ou até mesmo defeitos. O projeto reflexivo do sistema de ferramentas de moldagem por injeção deve ser capaz de identificar as regiões com ar e o acúmulo de gases, permitindo a otimização da estrutura de ventilação. Materiais que geram vapores com alta taxa de fluxo (como POM e PA66 + 30% GF) exigem uma capacidade de ventilação superior , que ultrapassa a folga normal da linha de partição.

Em outras palavras, é como se a água fosse injetada rapidamente com uma seringa e o ar em seu interior, que não consegue escapar, fosse comprimido e aquecido . Este seria o caso de peças queimadas no molde devido ao ar aprisionado.

Solução de usinagem de precisão para ranhuras de ventilação em nível micrométrico

Com base em diferentes materiais, selecionamos com precisão a localização e a profundidade dos canais de ventilação e, em seguida, realizamos a ventilação com precisão micrométrica por meio de usinagem de moldes de injeção de alta precisão. Isso garante a ventilação desobstruída do ar, sem gerar rebarbas. Um serviço confiável de moldes de injeção personalizados também oferece uma sequência completa de verificação da ventilação. Os principais dados estão registrados na tabela abaixo:

O projeto de ventilação deve seguir estes 3 pontos principais:

1. Para evitar qualquer potencial geração de chamas repentinas, a profundidade da ventilação precisa ser limitada com precisão à faixa aprovada para aquele material específico.

2. Os orifícios de ventilação são geralmente criados na extremidade do fluxo, onde o material fundido é o último a ser preenchido, ou no fundo de orifícios cegos.

3. As aberturas de ventilação devem ser espaçadas uniformemente ao longo da superfície de separação para evitar pressões locais muito elevadas .

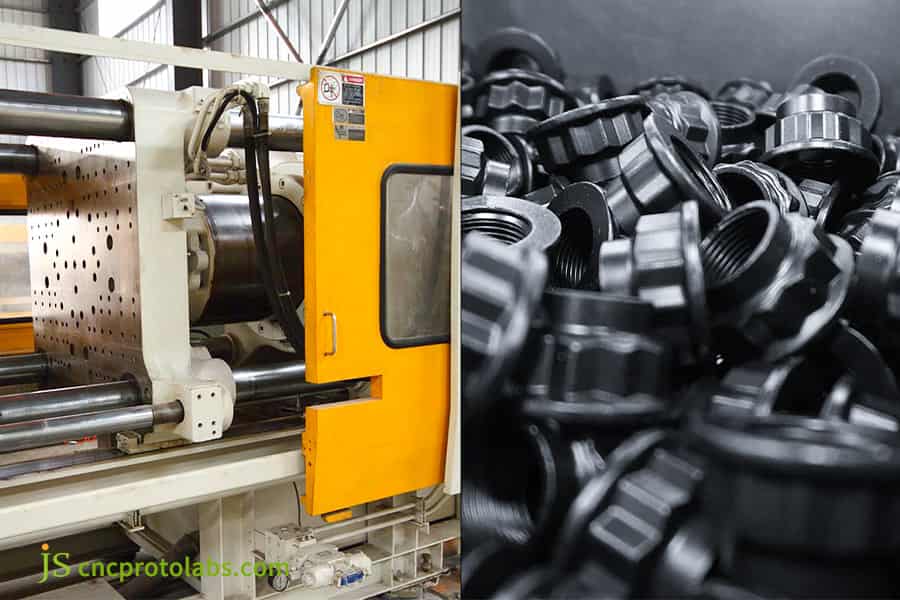

Figura 2: Detalhe de uma máquina de moldagem por injeção produzindo engrenagens de plástico preto de alta precisão.

Como o desenvolvimento de ferramentas personalizadas para moldagem por injeção equilibra os custos iniciais de capital com os rendimentos de produção a longo prazo?

A essência do controle de custos em moldes de injeção personalizados reside no ajuste científico da qualidade do aço, do número de cavidades e do sistema de canais de injeção, de acordo com o tamanho do pedido, de forma a equilibrar bem o custo inicial e os benefícios futuros.

Lógica de seleção de aço baseada na EAU

Quando os gerentes de compras se concentram apenas em obter moldes de baixo custo, não percebem que muitos de seus produtos serão descartados e que terão que lidar com paradas não programadas devido ao uso de moldes inferiores na produção de grandes quantidades . A seleção de um bom sistema de ferramentas de moldagem por injeção personalizadas deve ser feita com o tipo de aço adequado ao volume de produção. Podemos sugerir tipos de aço apropriados para ferramentas de moldagem por injeção com base no Uso Anual Estimado (UAE) do cliente.

A seguir, uma tabela mostrando diferentes tipos de aço e suas aplicações:

Em casos de prototipagem em pequenos lotes, moldes de alumínio ou aço P20 podem ser suficientes . Já para projetos de produção em massa, onde o número de ciclos de moldagem ultrapassará 500.000, o uso de aços de alta qualidade, como o 2344 ou o S136, com tratamento térmico a HRC 48-52 , é essencial para garantir a vida útil do molde e a estabilidade dimensional.

Abordagem completa da contabilidade de custos do ciclo de vida

É impossível estimar cientificamente o custo de um molde considerando apenas o investimento inicial; é preciso levar em conta o custo total do molde ao longo de todo o seu ciclo de vida . Soluções de ponta para moldes de injeção têm como principal critério de avaliação o retorno sobre o investimento (ROI) ao longo de todo o ciclo de vida.

A fórmula principal é: Custo Total = Custo das Ferramentas + (Preço Unitário da Peça / Volume de Produção). Esta análise deverá levar em consideração os três custos principais:

• Custos únicos de fabricação de moldes e moldagem de teste.
• Custos unitários de processamento do produto durante a produção em massa.
• Custos ocultos associados ao reparo, manutenção e tempo de inatividade do molde relacionados ao ciclo de vida das ferramentas de moldagem por injeção durante o ciclo de produção.

A escolha adequada do molde pode gerar uma economia de mais de 20% nos custos totais ao longo de todo o ciclo de vida. Você pode enviar sua projeção de volume de produção e requisitos do produto para obter um plano personalizado de contabilização de custos do ciclo de vida completo para soluções de ferramentas de moldagem por injeção, avaliando com precisão seu retorno sobre o investimento.

Como as soluções de ferramentas de moldagem por injeção de alta qualidade resolvem as falhas de trincas na moldagem com insertos metálicos?

Um dos valores fundamentais das soluções de ferramentas de moldagem por injeção é encontrar uma maneira de acabar com o problema de fissuras ao redor dos insertos metálicos, causadas pela diferença nos coeficientes de expansão linear (CTE) dos dois materiais, por meio de pré-aquecimento preciso do molde e otimização do canal de injeção.

Princípio da tensão na diferença do coeficiente de expansão térmica entre dois materiais

Na moldagem por injeção de insertos metálicos com deslizadores de aço inoxidável ou cobre, a diferença no coeficiente de expansão térmica (CTE) do plástico e do metal é bastante grande. À medida que o plástico esfria ao redor do metal, surgem tensões internas devido à diferença de contração , o que pode eventualmente causar fissuras. Soluções especializadas em ferramentas de moldagem por injeção consideram essa propriedade física como uma importante limitação de projeto e implementam soluções de pré-aquecimento para as ferramentas de moldagem por injeção.

Em resumo, as diferentes taxas de expansão e contração térmica do plástico e do metal são como duas cordas amarradas, mas, como são esticadas a velocidades diferentes, podem romper-se ao esfriar . Pré-aquecer o metal e diminuir a taxa de resfriamento pode evitar o problema de fissuras.

Medidas de prevenção e controle de fissuras na extremidade do molde

Consideramos a questão das fissuras nos insertos tanto do ponto de vista da estrutura do molde quanto do controle do processo. Um serviço completo de ferramentas de precisão está à disposição do cliente, desde o pré-aquecimento até o resfriamento das ferramentas de moldagem por injeção . Os métodos incluem:

1. Utilizar um sistema de aquecimento por indução local para garantir que o inserto aqueça até a temperatura de pré-aquecimento correta antes de fechar o molde, a fim de limitar a diferença de temperatura com o material fundido.

2. Alterar o projeto do canal de alimentação para reduzir a taxa de cisalhamento do material fundido próximo à área do inserto, diminuindo assim a ocorrência de concentração de tensão.

3. Modificar o perfil de resfriamento para reduzir a taxa de resfriamento na região de inserção, de modo que o plástico e o metal se contraiam juntos.

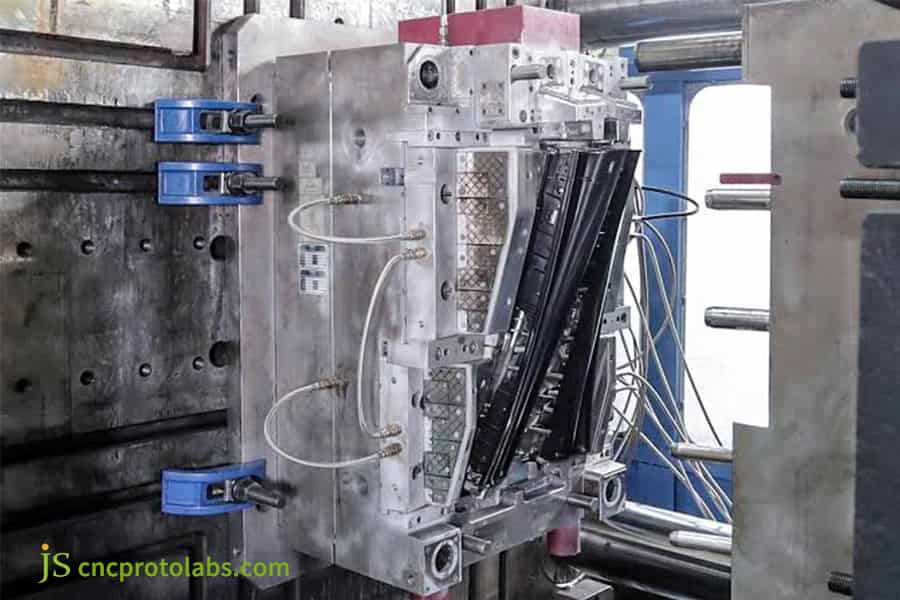

Figura 3: Vista em corte de uma grande máquina de moldagem por injeção e engrenagens de plástico preto acabadas em produção em massa.

Por que escolher um serviço de ferramentas de precisão melhora drasticamente a consistência dimensional em moldes com múltiplas cavidades?

A principal vantagem do serviço de ferramentas de precisão é que, com o auxílio de equipamentos de usinagem e teste de ultraprecisão, o erro de usinagem de uma única cavidade em um molde multicavidades é limitado a 0,002 mm , garantindo que todas as outras cavidades tenham dimensões consistentes com ela.

Principais causas de não conformidade dimensional em moldes multicavidades

Na produção de moldes com múltiplas cavidades, por exemplo, com um fluxo de oito ou dezesseis cavidades, o desequilíbrio nos canais de injeção, a pressão e pequenas alterações na geometria da ferramenta podem causar variações dimensionais no produto a tal ponto que até mesmo os valores de Cpk podem ser inferiores a 1,0. Consequentemente, os produtos ficam abaixo dos padrões de qualidade para a fabricação de alta tecnologia. Serviços especializados em ferramentas de precisão eliminam as diferenças dimensionais das cavidades dos moldes de injeção, tanto no que diz respeito à usinagem quanto ao projeto dos canais de fluxo.

A seguir, são apresentadas as diferenças nas capacidades de garantia de precisão de vários equipamentos de usinagem, conforme mostrado na tabela a seguir:

Soluções de usinagem de alta precisão e canal de fluxo totalmente equalizado

Garantir a correspondência entre múltiplas cavidades, tanto do ponto de vista da usinagem quanto do projeto. Um serviço experiente em ferramentas de injeção personalizadas segue rigorosos padrões de inspeção cavidade por cavidade para manter a precisão do desempenho das ferramentas de moldagem por injeção. Aqui estão as instruções específicas:

• Centros de usinagem CNC de cinco eixos e equipamentos de eletroerosão a fio de ultraprecisão suíços são utilizados para garantir que a precisão geométrica de cada cavidade seja reproduzida com absoluta fidelidade, sem qualquer desvio .
• O projeto do sistema de canais de alimentação totalmente balanceado é concebido de forma que o material fundido entre simultaneamente em todas as cavidades, à mesma pressão e temperatura.
• A máquina de medição por coordenadas Zeiss é usada para medir cada cavidade (de acordo com a norma de metrologia ISO 10360-2 ), garantindo que todos os desvios dimensionais das cavidades estejam dentro dos limites permitidos.

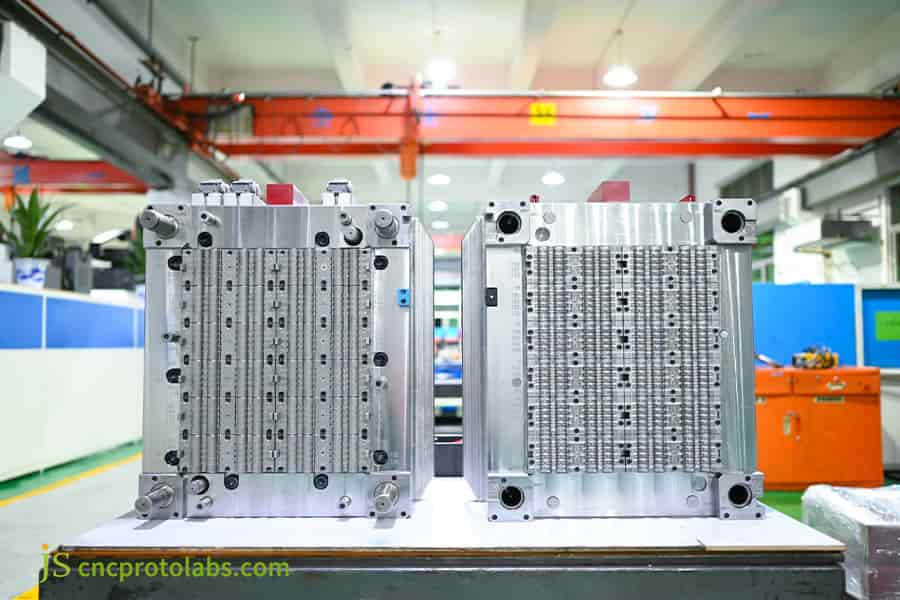

Figura 4: Dois grandes moldes de injeção multicavidades expostos em uma moderna instalação de fabricação.

Como obter um orçamento transparente e claro para moldes de injeção, livre de taxas ocultas, antes da fabricação?

É essencial que um orçamento para moldes de injeção seja completamente claro e transparente, detalhando os preços até mesmo a classe da base do molde, o tipo de aço, o procedimento de tratamento térmico e o ciclo de conversão DFM (Design for Manufacturing) para garantir que não haja custos ocultos posteriormente.

Armadilhas comuns de taxas ocultas no setor

Existem muitas fábricas não qualificadas que atraem clientes com orçamentos iniciais muito baixos, apenas para cobrar taxas exorbitantes após a conclusão do produto, alegando motivos como alterações de design, mudanças na textura do couro, alterações nas ferramentas de moldagem por injeção ou testes de moldagem e amostragem . O custo final pode chegar a ser mais de 30% superior ao orçamento inicial. Um orçamento de ferramentas de moldagem por injeção mal elaborado pode ser, muitas vezes, a causa de divergências sobre os custos posteriormente.

Dica exclusiva para resolução de problemas: Quer evitar cair na armadilha do aumento de preço mais tarde? Então, quando receber um orçamento muito abaixo da média do mercado, certifique-se de verificar exatamente quais itens estão incluídos.

Padrões Essenciais de Preços Transparentes

Utilizamos um sistema de preços transparente e completo. Cada orçamento oferece uma discriminação detalhada dos custos, sem taxas ocultas. Um orçamento padrão para moldes de injeção personalizados deve apresentar toda a estrutura de custos, incluindo os serviços de moldagem e teste. Os principais detalhes são:

1. A marca e o número do modelo da base do molde padrão, por exemplo, bases de molde LKM.

2. A classe, a origem e o padrão de dureza do tratamento térmico do aço para cavidades.

3. A marca e os detalhes dos componentes, como canais de injeção, por exemplo, canais de injeção Yudo.

4. Produção experimental gratuita e serviços relacionados para entrega de amostras T0/T1.

Um orçamento transparente ajuda você a evitar completamente custos ocultos. Você pode enviar seus desenhos 3D agora mesmo e receber um orçamento detalhado para moldes de injeção personalizados, sem taxas escondidas, em até 24 horas, tornando suas decisões de compra mais tranquilas.

Como a JS Precision projetou ferramentas de moldagem por injeção personalizadas para reduzir drasticamente as taxas de refugo para um cliente de conectores automotivos de primeira linha?

A otimização do projeto de moldes de injeção personalizados pode resolver diretamente o problema de rendimento na produção em massa de peças de alta precisão. Auxiliamos clientes do setor automotivo (Tier 1) a reduzir significativamente o desperdício em seus conectores .

Dificuldades enfrentadas pelos clientes

Durante a produção em massa de um conector eletrônico de alta densidade e precisão com 48 pinos por um fornecedor global de peças automotivas de nível 1 , as ferramentas de moldagem por injeção personalizadas fornecidas pelo fornecedor original apresentaram problemas como ventilação inadequada e controle de temperatura irregular.

A razão fundamental foi a falta de controle do processo durante a fabricação das ferramentas de moldagem por injeção, o que levou à ocorrência frequente de microencolhimento ao redor dos furos e posicionamento de contato fora das especificações. A taxa de desperdício na produção em massa subiu para 14,5% e o Cpk era de apenas 0,88, o que não atendia à certificação dimensional IATF 16949 para o setor automotivo, colocando assim toda a linha de produção em risco de paralisação.

Solução de Precisão JS

Nossa equipe técnica realizou uma otimização completa do molde a partir de 3 dimensões diferentes, como mostrado abaixo:

• Equilíbrio de Fluxo e Controle de Cisalhamento: Após a realização de uma simulação detalhada de dinâmica de fluidos utilizando o software Moldflow, o canal lateral original foi substituído por um canal submarino multiponto em forma de leque. A pressão de injeção foi equilibrada e a distribuição da tensão de cisalhamento da massa fundida foi bastante minimizada.
• Usinagem de ranhuras de ventilação em nível micrométrico: Canais de ventilação a vácuo com 0,015 mm de profundidade foram cuidadosamente gravados nas extremidades dos orifícios dos pinos de conexão e nas bases dos orifícios cegos para remover eficientemente a resistência ao gás.
• Canais de Resfriamento Conformes: Os canais de resfriamento conformes foram configurados para seguir perfeitamente o contorno da peça, utilizando a tecnologia de insertos para moldes de injeção impressos em 3D. Isso resultou na obtenção de uma dissipação de calor localizada e uniforme, além de reduzir a deformação causada pela tensão térmica não linear do resfriamento em 78% .

Lições aprendidas com os fracassos

Na fase de moldagem de teste T0, o grupo aumentou inadvertidamente a taxa de resfriamento para reduzir o tempo de ciclo. No entanto, isso resultou em cristalinidade insuficiente da carcaça do conector e no surgimento de deformação secundária por envelhecimento . Este é um caso clássico que demonstra a importância da validação das ferramentas de moldagem por injeção antes da produção em massa.

As alterações no processo foram feitas imediatamente através da reprogramação do controle de feedback da temperatura do óleo e do tempo de manutenção da pressão do controlador de temperatura do molde, sendo que a principal lição prática também foi Foi formulado que a curva de resfriamento sob pressão de retenção não deve ser comprimida cegamente durante a moldagem por injeção de plástico cristalino de precisão.

Resultados finais

Após a fase final de otimização, a taxa de refugo para a produção em massa deste conector foi de 0,3%, enquanto a dimensão crítica Cpk manteve-se estável acima de 1,45. Assim, o valor da otimização das ferramentas para peças de alta tolerância e o aumento do desempenho das ferramentas de moldagem por injeção foram plenamente comprovados por este resultado. O tempo de ciclo de moldagem individual foi reduzido em 4 segundos e o cliente obteve com sucesso a certificação IATF 16949. O diretor de qualidade da cadeia de suprimentos do cliente elogiou a solução, afirmando que ela representou uma economia multimilionária na cadeia de suprimentos.

Soluções consolidadas de otimização de moldes podem resolver rapidamente problemas de rendimento na produção em massa e ajudar a recuperar grandes prejuízos. Você pode conferir mais casos de sucesso do setor para entender os efeitos práticos da implementação do nosso serviço de moldes de injeção personalizados em diferentes áreas.

Por que escolher a JS Precision como sua parceira estratégica para serviços de ferramentas de moldagem por injeção de alta precisão?

A qualidade da produção de ferramentas para peças de alta precisão depende muito das capacidades de processamento físico e da experiência em engenharia do fabricante. A JS Precision pode fornecer suporte à fabricação de precisão durante todo o processo.

Capacidades de Engenharia Completas

Você não precisa de um intermediário que simplesmente encaminhe seu desenho, nem de uma plataforma improvisada que dependa inteiramente de software automatizado , mas sim de uma empresa de manufatura física real, com amplo conhecimento em engenharia, que controle rigorosamente as tolerâncias e que seja local e profissional. Apresentamos a mensagem de "design para serviços de moldagem por injeção" em todo o desenvolvimento do projeto e oferecemos três serviços principais de ponta a ponta:

1. Antes da fabricação do molde: Realizar auditorias completas de otimização DFM (Design for Manufacturing) para identificar riscos de projeto na fase inicial.

2. Durante a fabricação: Utilização de equipamentos de usinagem de ultraprecisão e controle de qualidade em todo o processo.

3. Após a produção em massa: Oferecemos monitoramento dimensional de Cpk e suporte para manutenção de moldes de injeção.

Incorporamos o conhecimento e a experiência adquiridos ao longo de anos de usinagem em cada projeto, oferecendo um serviço completo e integrado .

Sistema de entrega de projetos transparente e fácil de controlar.

A fábrica onde trabalhamos possui certificação ISO 9001 de sistema de gestão da qualidade, e os projetos automotivos são produzidos de acordo com as normas IATF 16949. Instruções de trabalho padronizadas para ferramentas de precisão garantem uma entrega tranquila em todas as etapas.

Além do rigoroso controle de qualidade das ferramentas de moldagem por injeção , todos os projetos são acompanhados de certificados de materiais rastreáveis e relatórios de inspeção dimensional. Aliado a preços de fábrica extremamente competitivos, protegemos seus projetos de alta qualidade . Ao trabalhar conosco, você terá contato direto com as equipes de engenharia de ponta, eliminando os custos de comunicação com intermediários.

Perguntas frequentes

P1: Quais são as principais diferenças entre o projeto profissional de ferramentas de moldagem por injeção e a análise automatizada por software DFM?

O software DFM automatizado detecta apenas a geometria da superfície, como a espessura da parede. Nossa análise profissional vai ainda mais a fundo, no nível termodinâmico, onde medimos com precisão a contração não linear de plásticos cristalinos, a tensão de cisalhamento no ponto de injeção e a orientação das fibras de vidro . Além disso, excluímos a deformação da estrutura do molde com base na produção em massa de Cpk 1,33.

P2: Quais técnicas a JS Precision utiliza para atender às necessidades de tolerância mais críticas em projetos de moldes de injeção personalizados?

Nossa estratégia consiste em utilizar máquinas de última geração e metrologia rigorosa. Realizamos usinagem CNC de cinco eixos e eletroerosão a fio lenta tipo suíço para manter a tolerância de usinagem da cavidade em 0,002 mm, mitigamos as tensões térmicas utilizando resfriamento conformal e balanceamento de canais de alimentação, e também utilizamos uma máquina de medição por coordenadas Zeiss para verificar se as dimensões do produto estão dentro de 0,005 mm.

P3: Quais são os detalhes do seu orçamento para moldes de injeção transparentes?

Nosso orçamento inclui uma lista completa de materiais e não apresenta custos ocultos . Entre os itens estão a qualidade da base do molde Longji, o aço da cavidade (por exemplo, Uddeholm S136 temperado a HRC 48-52), detalhes do sistema de canais quentes Liudao, vida útil do molde, solicitações de textura e custos de moldagem de teste T0/T1 e relatório dimensional. Após o envio de seus desenhos , o orçamento será entregue, com todos os custos totalmente divulgados antecipadamente.

Q4: Qual o papel das ferramentas de injeção personalizadas profissionais na correção de defeitos de queima de gás?

A remoção de marcas de queimadura exige um projeto de ventilação em nível micrométrico. No ponto de término do fluxo, o material fundido sob alta pressão pode facilmente acumular gás e causar combustão. Com base na simulação de fluidos, criamos ranhuras de ventilação com alta precisão, variando de 0,015 mm a 0,02 mm na superfície de separação, incluindo furos cegos, para permitir a saída do gás sob alta pressão e, assim, evitar a formação de faíscas.

Q5: A utilização de um serviço de ferramentas de precisão de alta qualidade ajuda a diminuir os custos de amortização do molde a longo prazo?

Claro. Moldes de baixa qualidade se desgastam e quebram rapidamente, e a produção para devido a problemas e reparos causados por rebarbas e erros dimensionais. Nosso aço importado, aliado ao tratamento térmico a vácuo, resulta em uma vida útil do molde superior a 500.000 ciclos, o que reduz consideravelmente os custos ocultos de amortização e as despesas de manutenção de cada peça.

Q6: Qual é o critério de otimização da estrutura de transição da espessura da parede para projetistas ao preparar serviços de moldagem por injeção?

Para evitar deformações ou fissuras por tensão nas fases posteriores do desenvolvimento do produto, deve-se evitar uma mudança abrupta na espessura da parede, pois isso causa a maior concentração de tensão interna e diferentes taxas de contração. Portanto, uma zona de transição gradual de pelo menos 3:1 deve ser incorporada para facilitar o preenchimento da cavidade pelo material fundido, reduzindo as diferenças locais na taxa de cisalhamento.

Q7: Qual é a quantidade mínima de encomenda para o projeto de ferramentas de alta precisão da JS Precision para peças com alta tolerância?

Como um fabricante B2B altamente flexível, oferecemos suporte à verificação de precisão em pequenos lotes. Para a produção de moldes de aço de alta precisão, disponibilizamos quantidades mínimas de produção transitórias de apenas 500 a 1000 peças, com prazos de entrega muito curtos, auxiliando nossos clientes dos setores médico e automotivo em suas produções em massa sem contratempos.

Q8: Qual o impacto da localização do ponto de injeção em moldes de injeção personalizados nas características mecânicas de peças estruturais?

A localização do ponto de injeção determina a posição da linha de solda e a orientação molecular. Às vezes, se o ponto de injeção estiver incorreto, a linha de solda pode ficar exatamente na área de suporte de carga da estrutura, levando a uma queda de resistência de 40%. Utilizando a análise de fluxo de moldagem Moldflow, localizamos a linha de solda longe da área crítica e, com isso, mantemos a resistência ao impacto da peça.

Resumo

Um bom projeto de moldagem por injeção baseado em desenhos 3D não é suficiente. Ele deve ser parte integrante da otimização do Design para Manufaturabilidade (DFM), implementada de forma tangível no controle final do molde, mesmo antes de sua fabricação. Através da regulação precisa da tensão de cisalhamento do canal de injeção, do ajuste fino da estrutura do canal de ventilação em nível micrométrico e do uso de usinagem CNC de cinco eixos avançada, as empresas podem resolver preventivamente as causas de defeitos comuns, como contração, queima e empenamento, garantindo assim alta precisão e consistência dimensional mesmo após dezenas de milhares de ciclos de moldagem . Dessa forma, a seleção aleatória de moldes de baixo custo ou a dependência excessiva de softwares de precificação automatizados podem resultar em custos ocultos insuportáveis e altas taxas de refugo durante a produção em massa.

Não deixe que pequenos erros nos desenhos se transformem em custos enormes durante a produção em massa! Na JS Precision, contamos com uma equipe de engenharia sênior e equipamentos de usinagem e inspeção de qualidade de ultraprecisão de última geração. Convidamos você a nos enviar seus desenhos CAD 3D (formatos STEP/IGS suportados) e nosso engenheiro-chefe sênior lhe enviará, em até 24 horas, um relatório gratuito de avaliação de viabilidade DFM, incluindo simulação de pressão nos canais de injeção, posicionamento de pontos de injeção e orientações sobre ventilação, além de um orçamento totalmente transparente para a fabricação do molde e produção em massa, sem custos ocultos.
